Bulkman3D Ultimate Bee CNC: Chuyển sang Inductive Limit Switch (Inductive Proximity)

Nếu bạn đang dùng Bulkman3D Ultimate Bee và muốn nâng cấp từ mechanical limit switches lên inductive proximity limit switches (công tắc hành trình cảm ứng) ổn định và chính xác hơn rất nhiều, thì đây là các ngàm/mount mình thiết kế để tận dụng đúng các vị trí bulông (factory bolt locations) có sẵn.

Nhờ bộ 3D model quá xịn của Matt Davey mà việc này dễ hơn RẤT NHIỀU! Anh đúng là huyền thoại!

https://grabcad.com/library/ultimate-bee-cnc-milling-machine-1000x1500-mechanical-kit-1

Mình đã bỏ khá nhiều thời gian và công sức cho bộ này, nên mình sẽ cực kỳ biết ơn nếu bạn Like và chia sẻ thiết kế. In xong nhớ đăng “make” của bạn nữa nha — mình rất thích thấy thiết kế của mình được dùng thực tế.

Mình khuyến nghị in bằng PETG, ASA, ABS hoặc PC, hoặc các loại có CF / glass filled. Mình không khuyến nghị TPU hay PLA.

Recommended print settings:

0.4 nozzle:

• 6 perimeters
• 0.2 layer height
• 8 top and bottom layers
• 10% infill
• 25% infill/perimeter overlap

0.6 nozzle:

• 4 perimeters
• 0.2 layer height
• 8 top and bottom layers
• 10% infill
• 25% infill/perimeter overlap

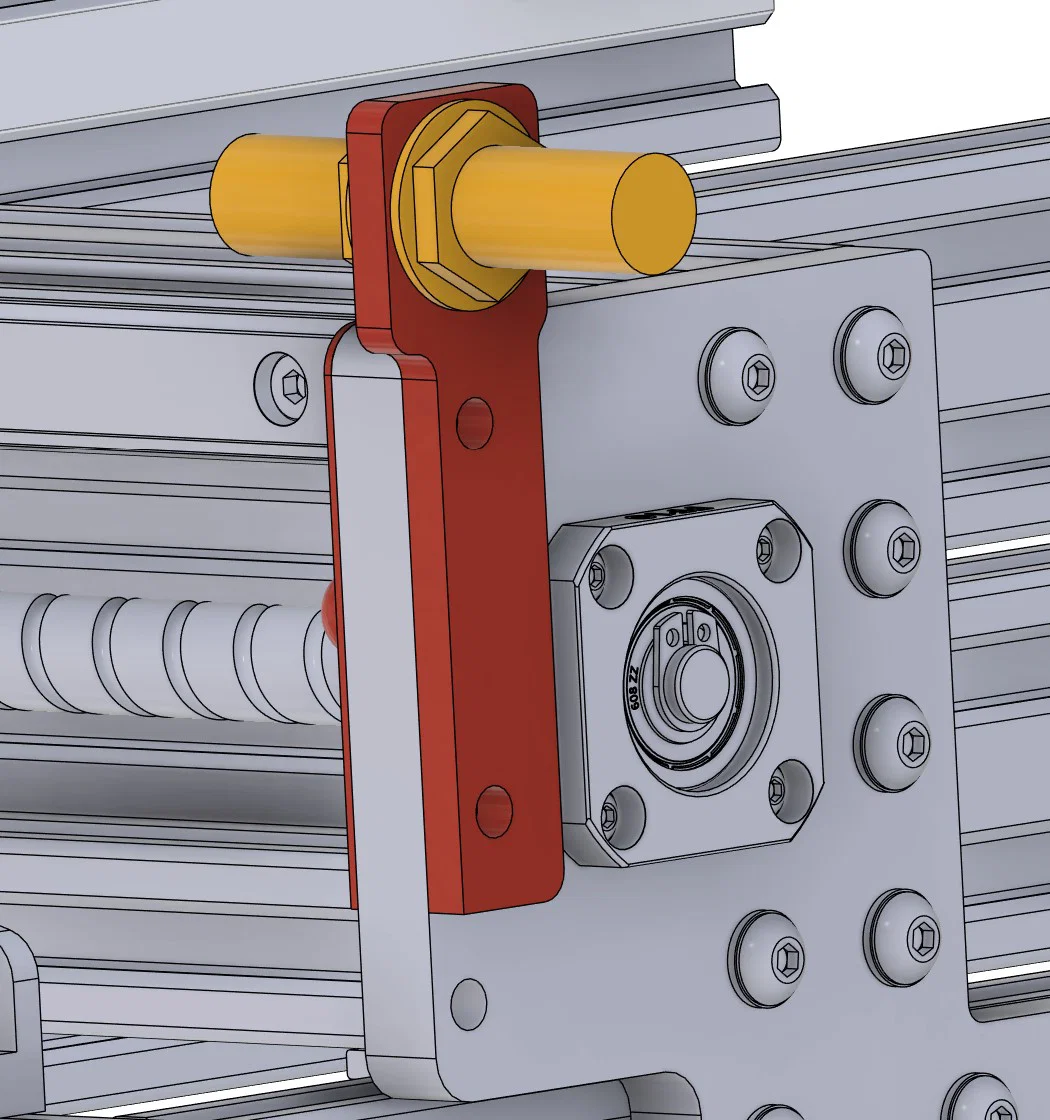

Setting probe distances:

Có một miếng spacer bạn có thể in để canh khoảng cách giữa mặt sensor và bề mặt nó sẽ detect. Việc bạn có in kèm chữ dạng multicolour hay không là tùy bạn. Cũng có một bản single colour, chữ dạng embossed (dập nổi) luôn.

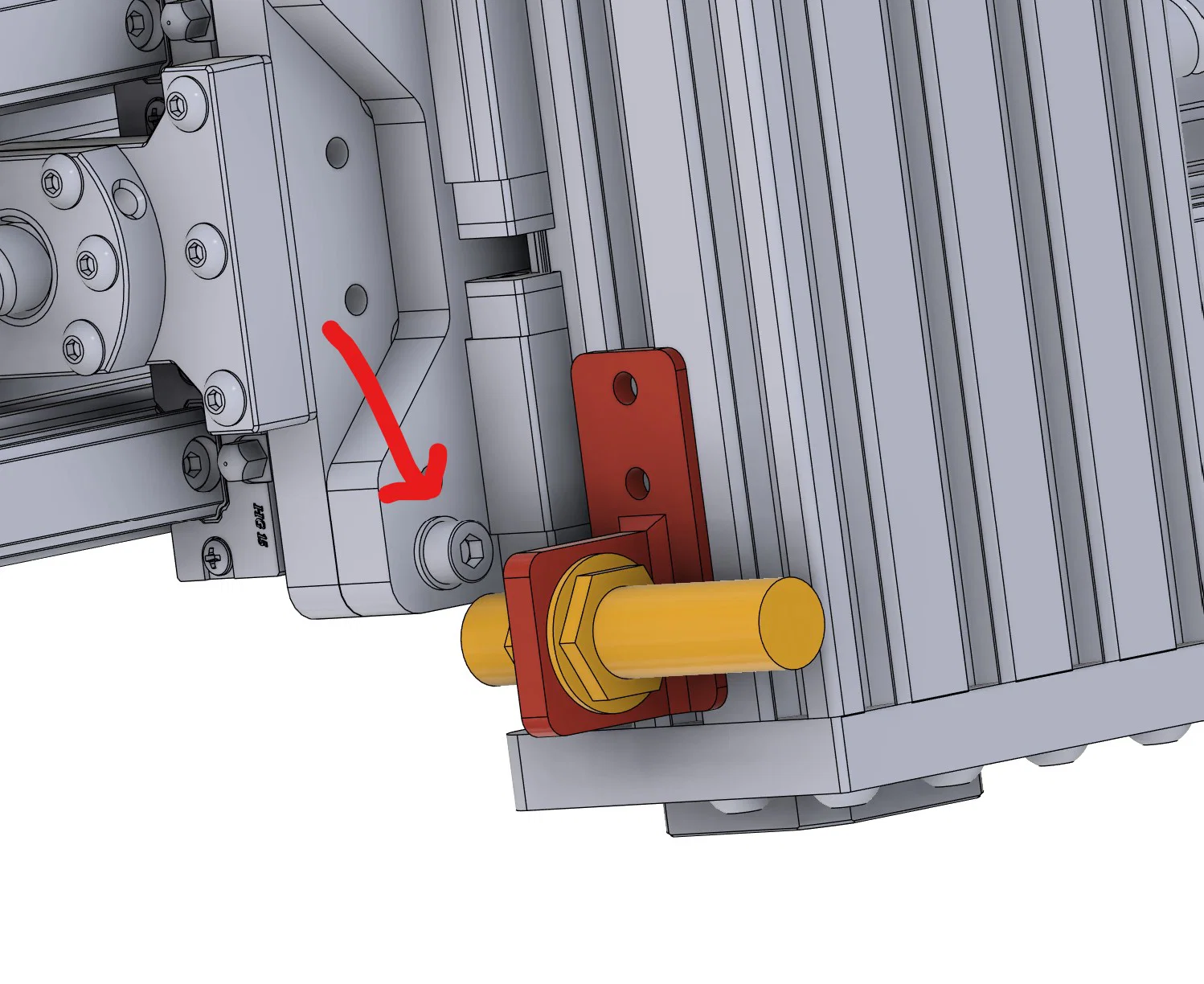

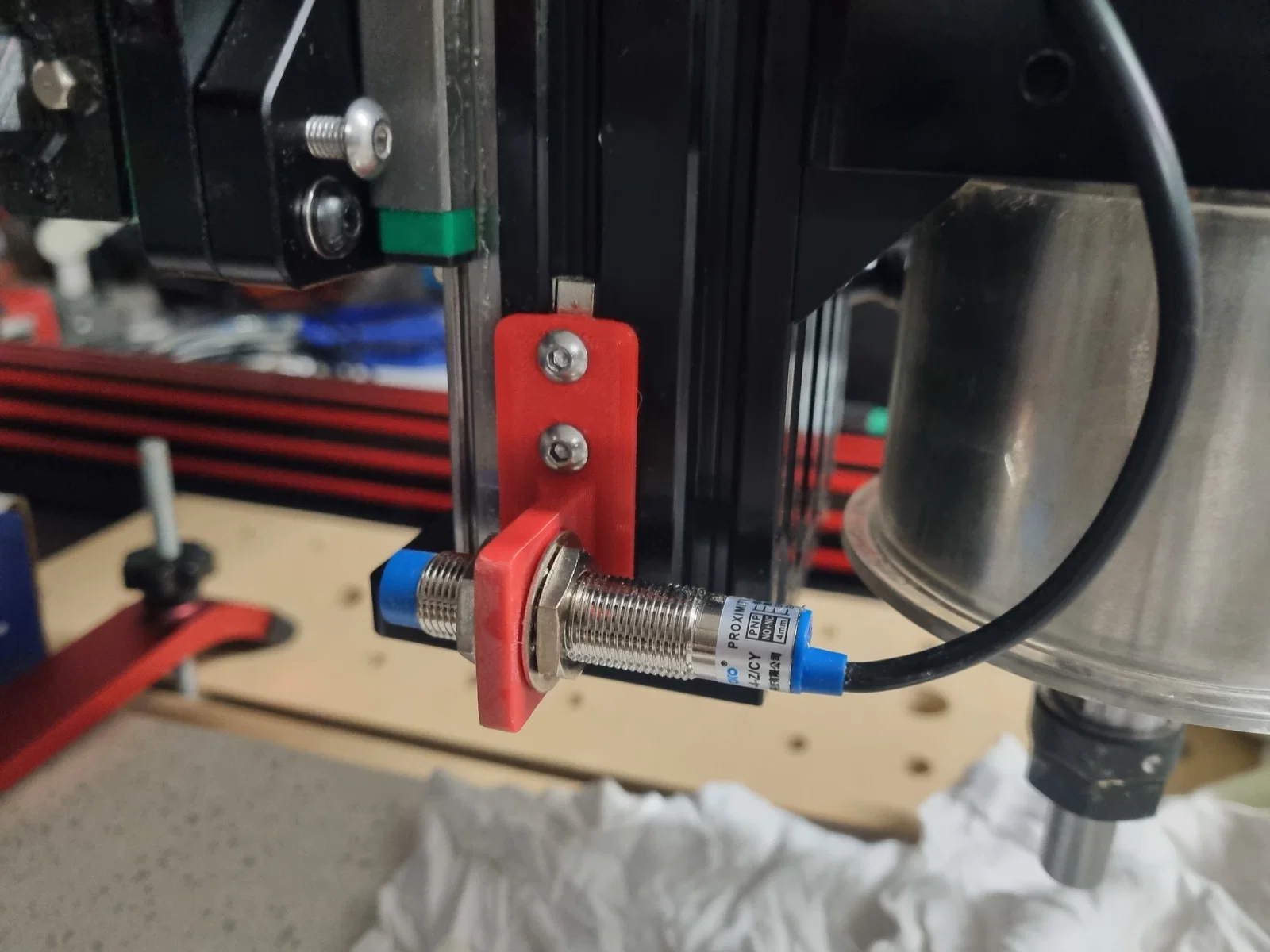

Việc canh độ cao để probe trục Z detect con bulông ở dưới tấm Z Axis plate thì tùy bạn muốn trục Z tiến sát tới giới hạn hành trình (absolute travel limit) cỡ nào.

Khi setup xong, trong phần mềm điều khiển bạn có thể set home stand-offs xuống 1mm thay vì 3–5mm như mechanical limit switches.

Sensors required:

Phần này phụ thuộc hoàn toàn vào controller của bạn. ĐỌC TÀI LIỆU CONTROLLER CỦA BẠN.

Bạn cần tổng cộng 4 probes cho dual Y axis homing.

Nếu bạn dùng Nighthawk controller (rất xịn) từ CNC3D, thì bạn sẽ cần sensor PNP NO+NC. LJ12A3-4-Z-CY

https://www.cnc3d.com.au/nighthawkcnc-controller

Nếu bạn dùng xPro V5 hoặc tương tự, thì nhiều khả năng bạn sẽ cần sensor NPN NO+NC. LJ12A3-4-Z-CX

Nhắc lại: ĐỌC TÀI LIỆU CONTROLLER CỦA BẠN. Mình không chịu trách nhiệm nếu bạn đặt mua hoặc lắp sai loại sensor so với controller.

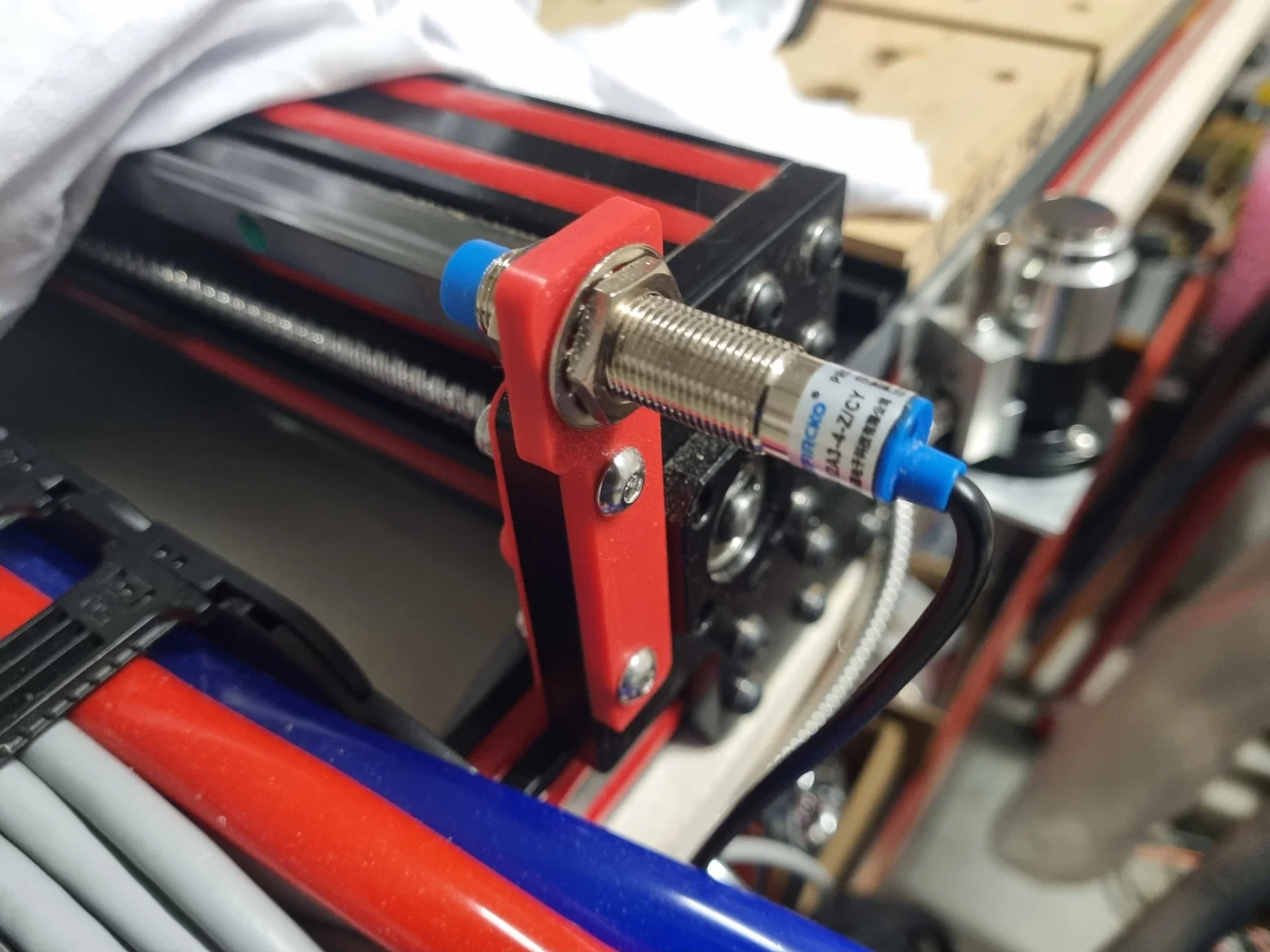

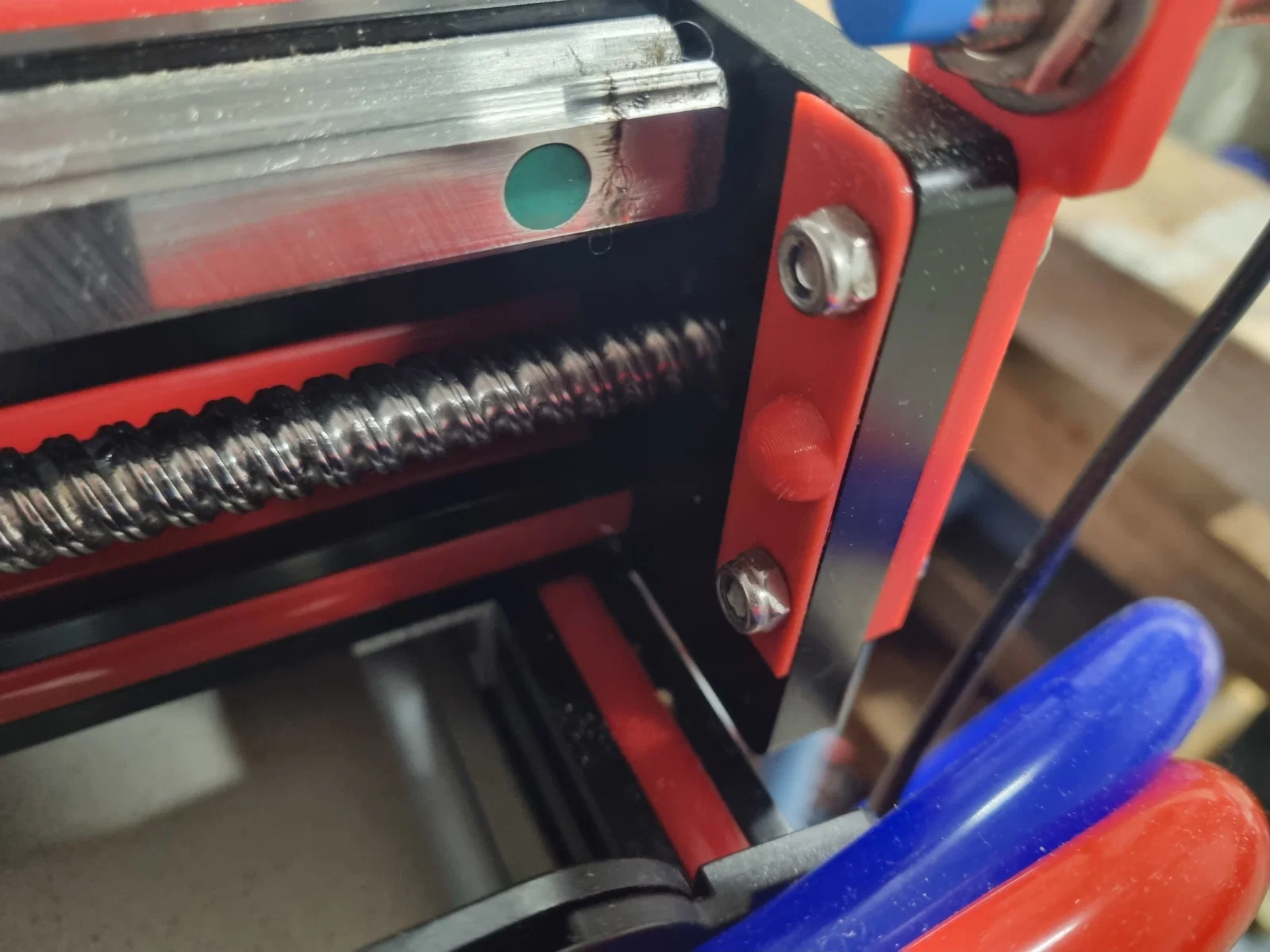

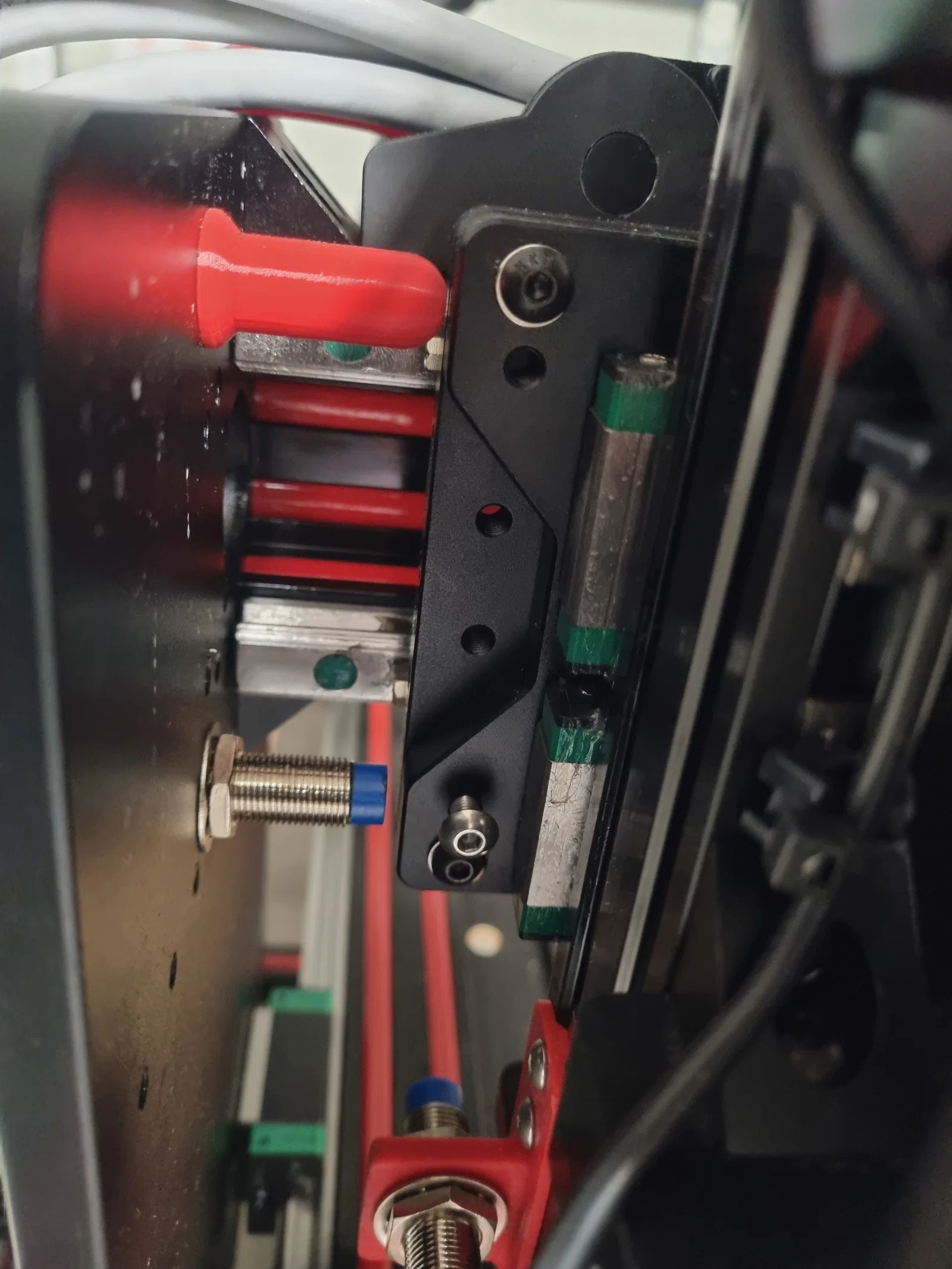

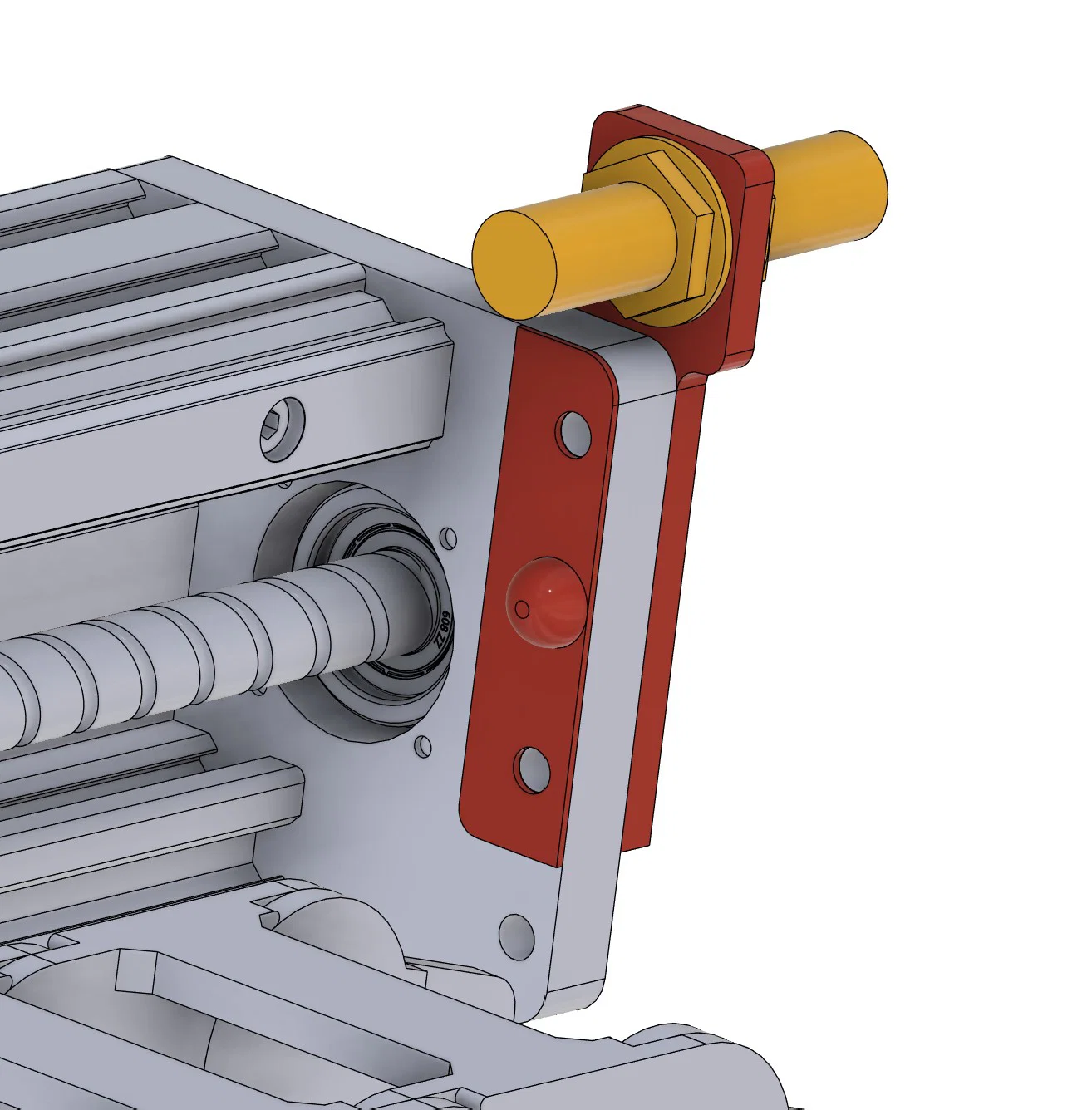

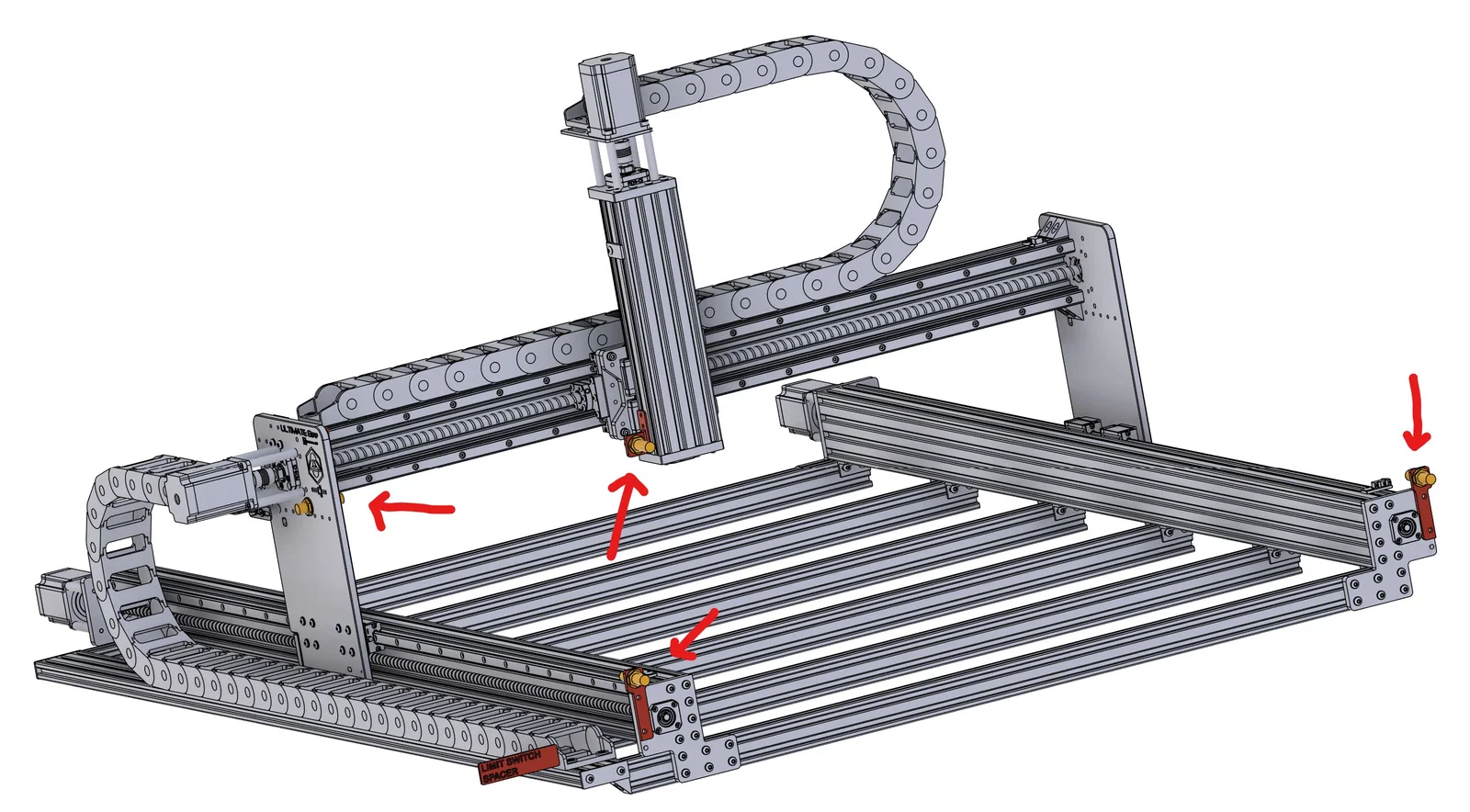

Locations for the sensors:

Xem hình để biết vị trí lắp.

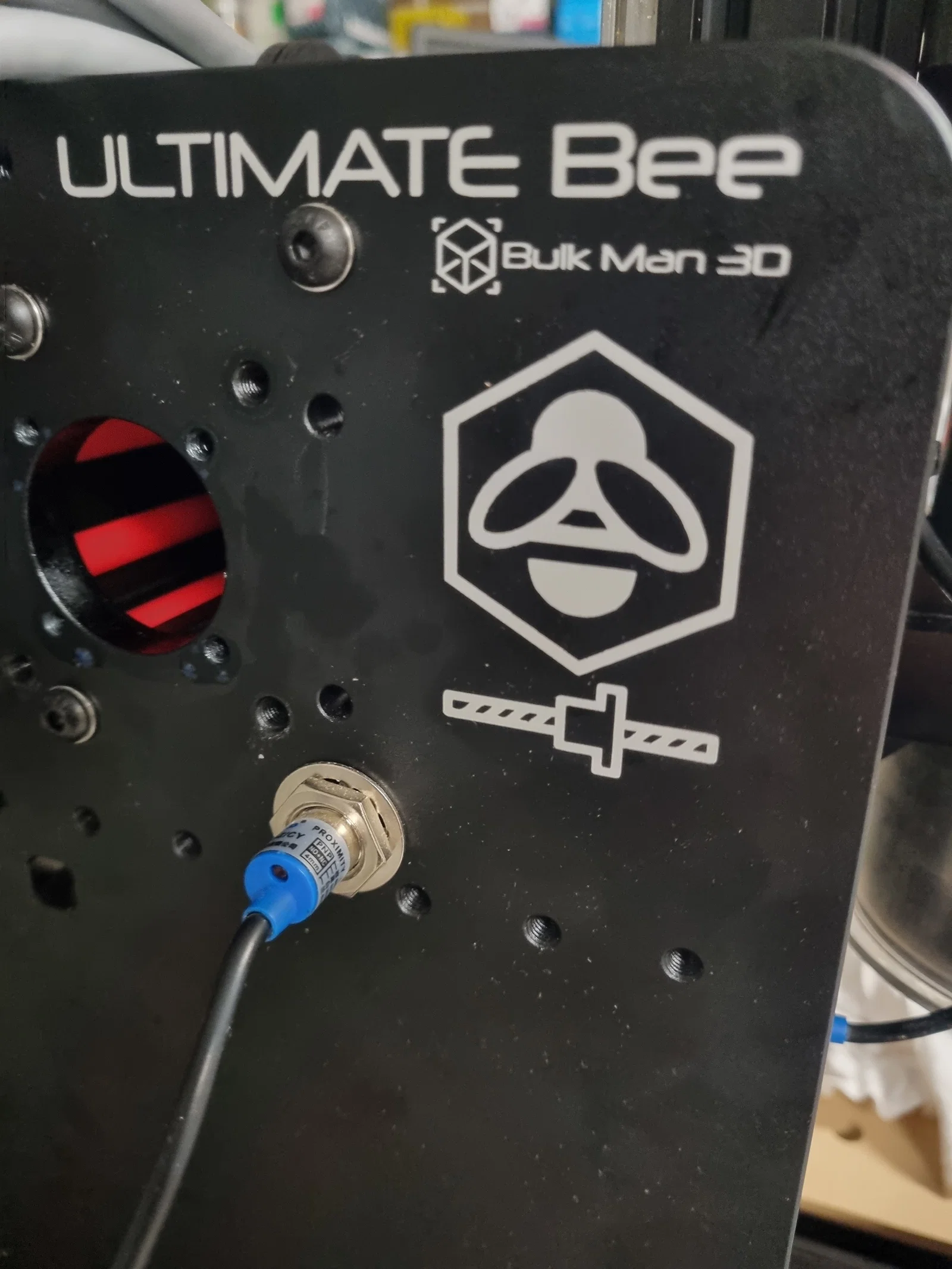

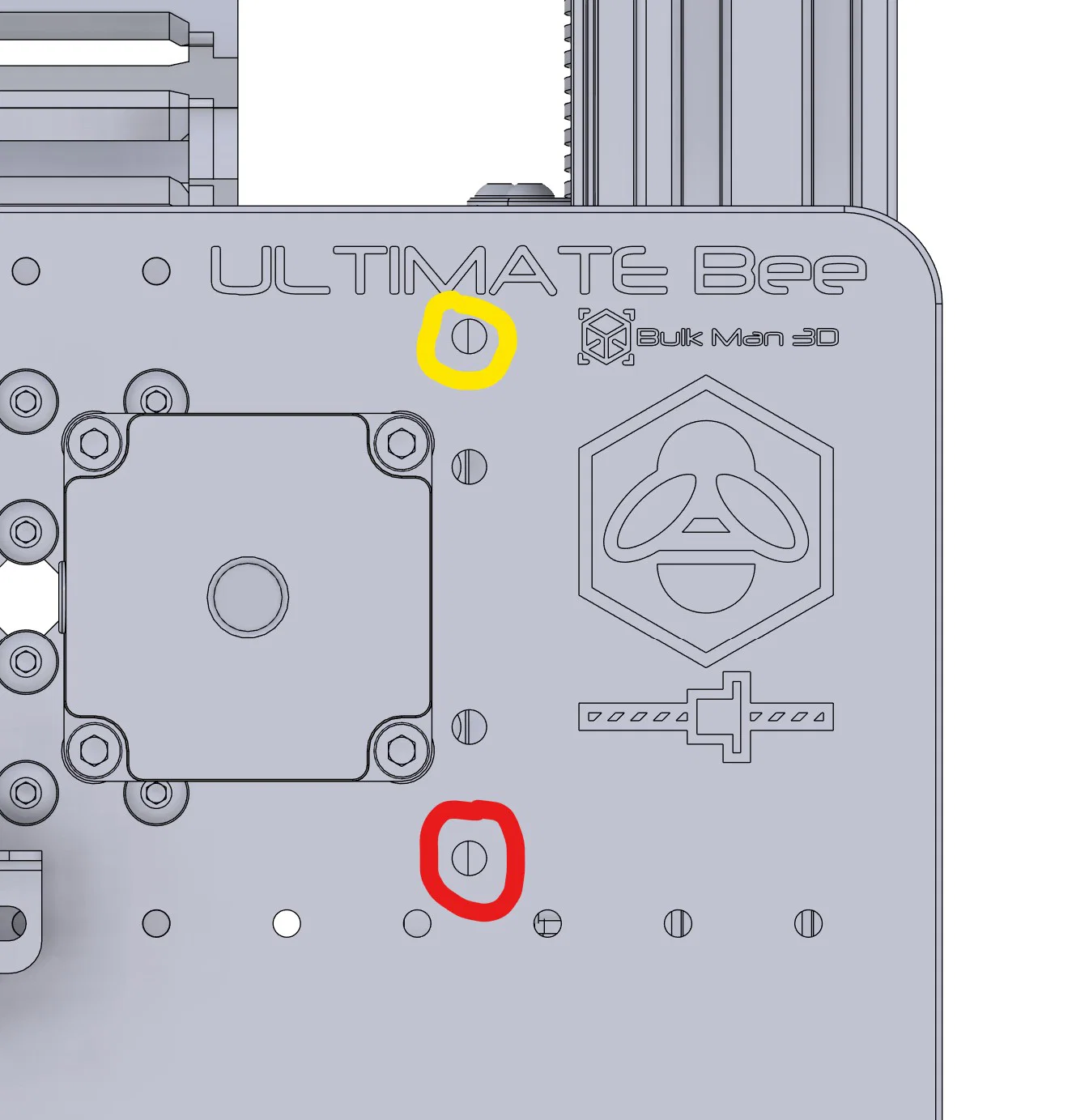

Với probe trục X, bạn sẽ cần khoan rộng một lỗ có sẵn nhưng đang không dùng (khoanh đỏ) trên tấm left Y Axis plate lên 12.5mm. Phần bump stop sẽ dùng lỗ khoanh vàng.

BOM:

• 4 x inductive proximity probes

X Axis

• 1 x M5xD7.5xL6.0 heat set
• 1 x M5x16 hoặc M5x20 machine screw - trong kit thường có đồ dư
• 1 x M5 washer - trong kit bạn sẽ có cả đống shim 5mm dư

Y Axis

• 4 x M5x20 machine screws
• 4 x M5 nylock nuts

Z Axis

• 2 x M4x8 machine screws
• 2 x 2020 M4 T slot nuts

Proximity sensors:

https://www.aliexpress.com/item/1005002932053626.html

Machine screws:

https://www.aliexpress.com/item/1005002370514090.html

Nylock Nuts:

https://www.aliexpress.com/item/1005005601544960.html

Heat sets:

https://www.aliexpress.com/item/4000232990523.html

Mình khuyến nghị loại T slot nuts này vì nó tự giữ đúng vị trí:

https://www.aliexpress.com/item/33023772052.html
