Kẹp Circular Arrow Clip

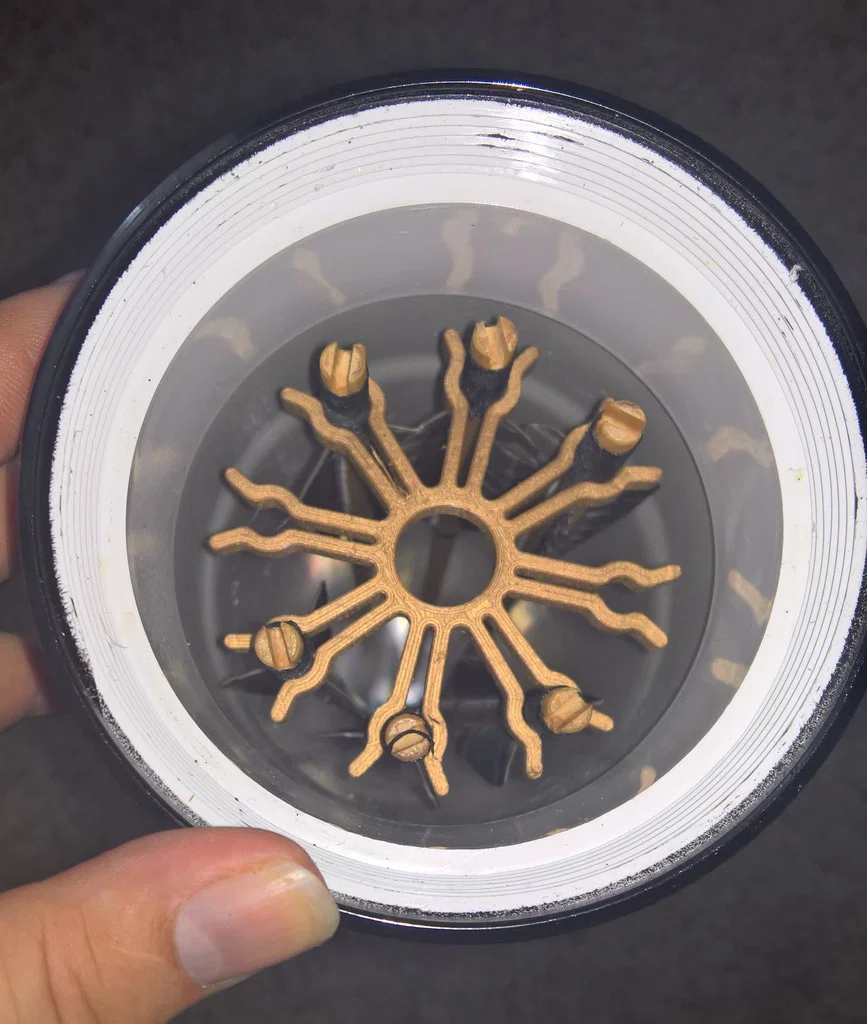

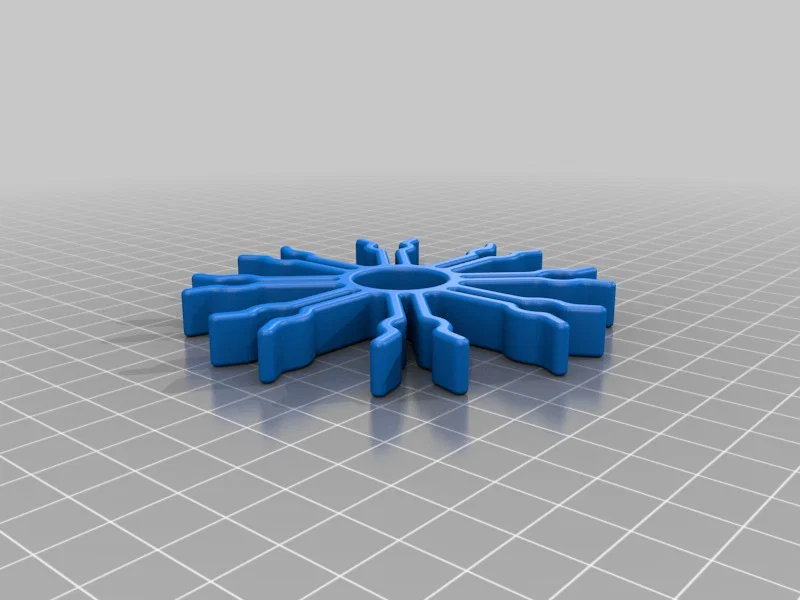

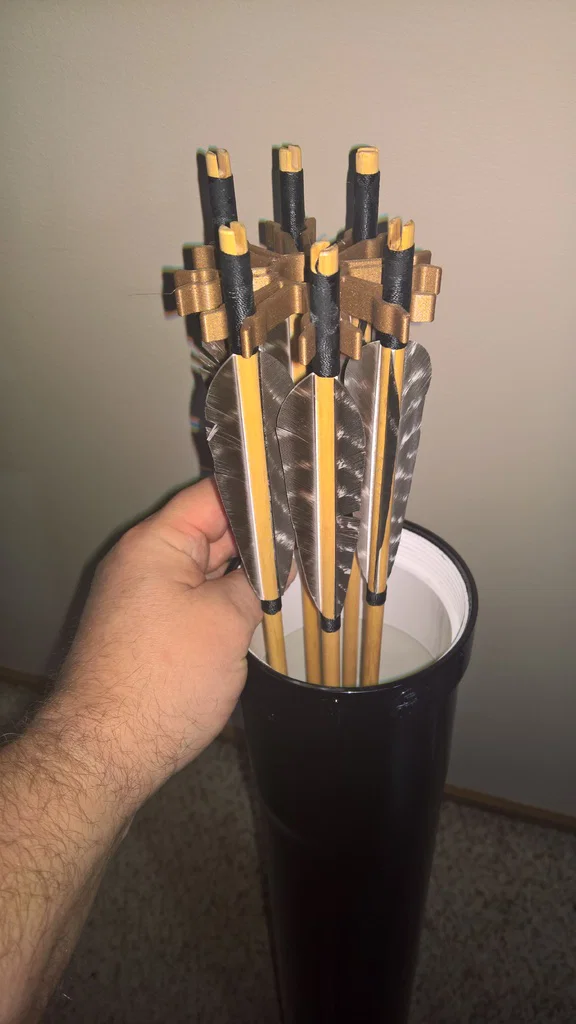

Đây là bản mình thử làm một cái kẹp mũi tên để giữ 8 mũi trong ống PVC thành mỏng 4". Ý tưởng là dùng hai cái để giữ cho phần lông (fletching) không bị móp hay hư.

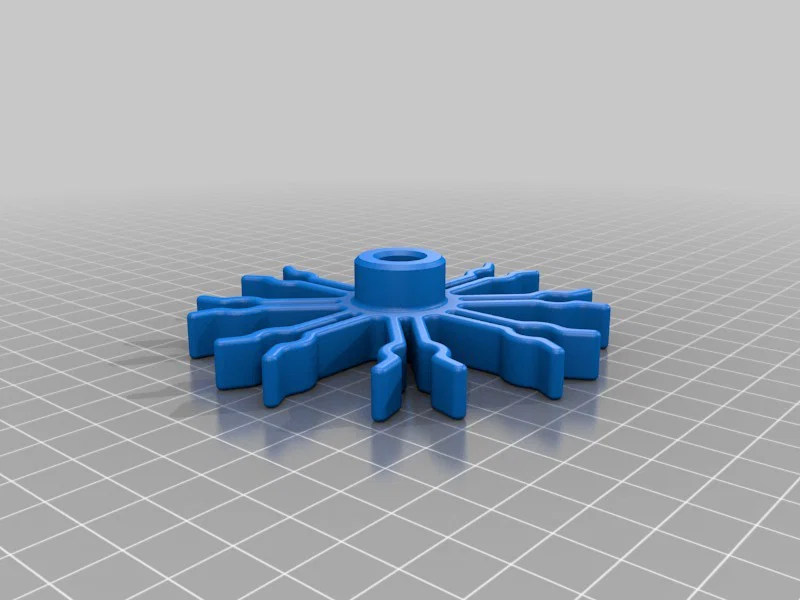

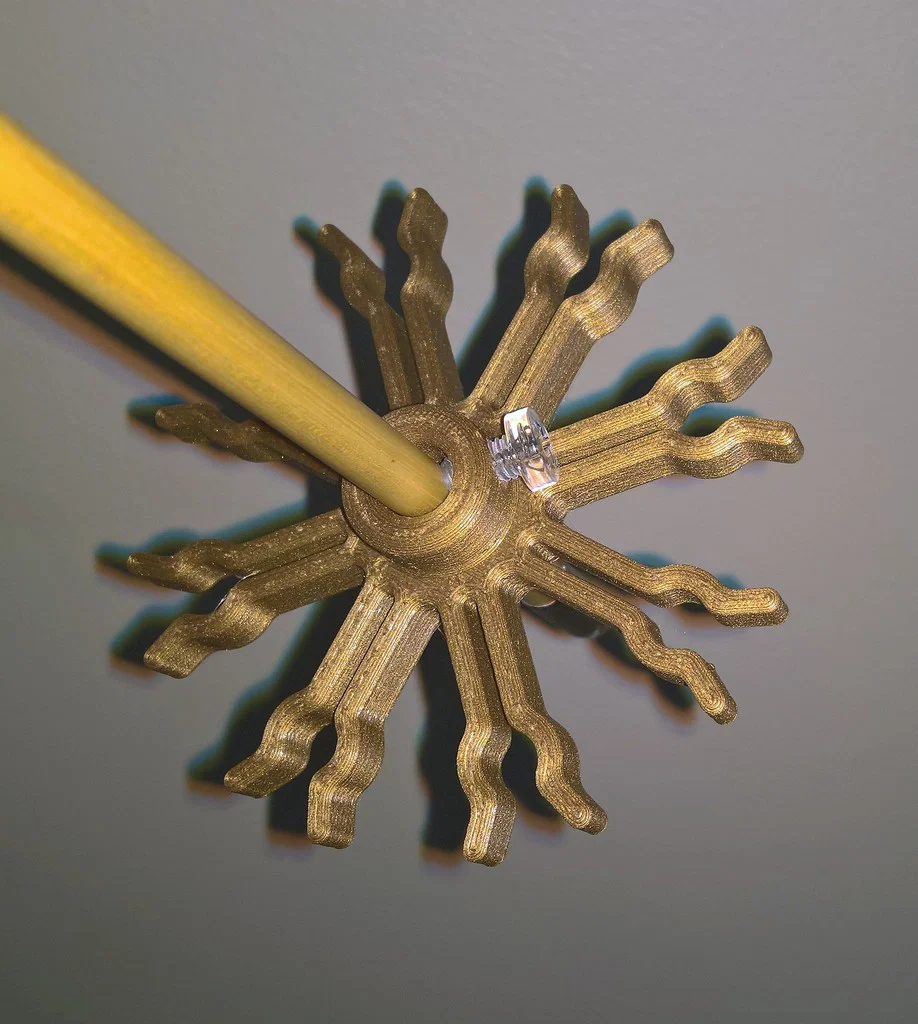

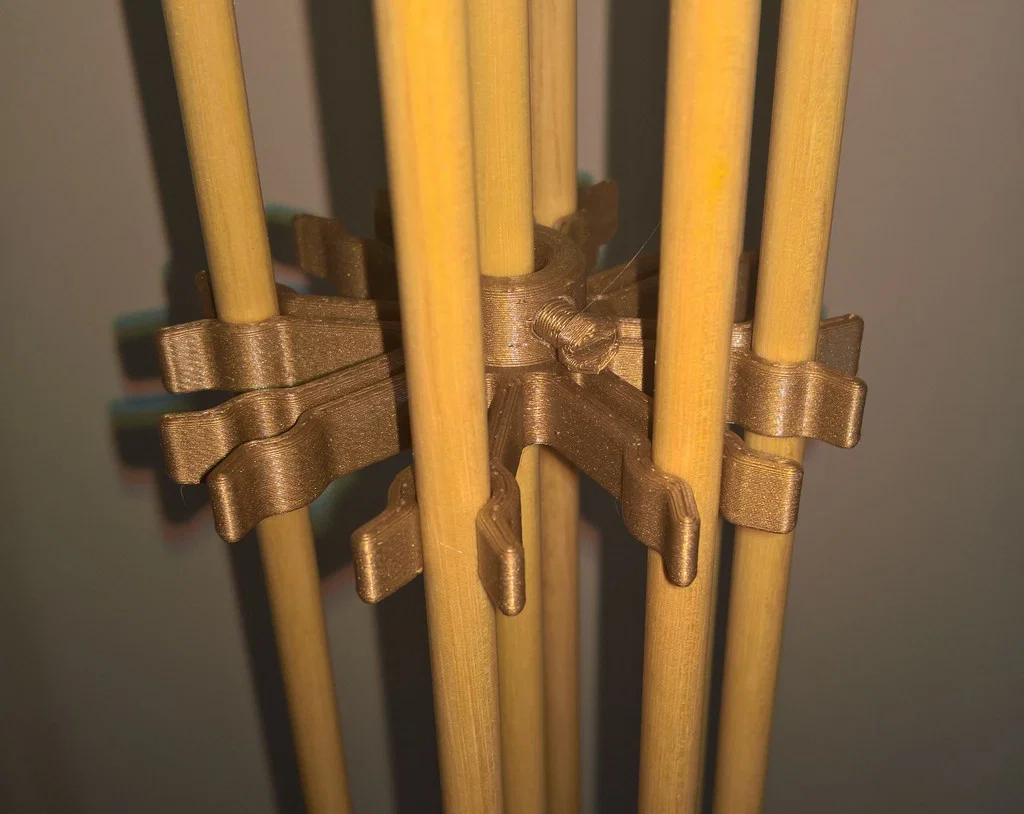

Bản có ốc siết (set screw) được thiết kế để có một đoạn thân mũi tên hoặc thanh gỗ tròn (dowel) ở giữa, tạo thành kiểu giá đỡ mũi tên cố định.

• Bản in đầu tiên chạy ngon lành! PLA hơi trơn, nếu bọc phần đầu kẹp bằng tool-dip (Plasti-Dip) thì còn tốt hơn nữa.
• Mình đã upload lại file. Bản có set-screw lẽ ra con ốc phải nằm ngay giữa, nhưng lúc đầu mình bỏ sót. Giờ thì đã sửa đúng rồi.

Print Settings

Printer:

Micromake D1

Rafts:

Không quan trọng

Supports:

Không quan trọng

Resolution:

0.25mm

Infill:

50% hoặc hơn

Notes:

• Bạn cần layer height 0.25 hoặc thấp hơn cho bản có ren. Bản còn lại in 0.3mm vẫn ổn.
  Bản in này thật sự cần ít nhất 4 lớp vỏ (shells) hoặc infill rất cao để đủ chắc khi in PLA. Mình in ra rất ổn với top/bottom 1mm, tường (walls) 1.25mm, và infill 50%. Để đạt kết quả tốt nhất, bạn sẽ cần taro M6x1 cho lỗ có ren, và bàn ren (die) cho con set screw. (Nếu bạn có sẵn ốc M6 bằng kim loại hoặc nylon thì cứ dùng luôn.) Tuy nhiên ở layer height 0.25mm thì phần ren thường có thể dùng ngay sau khi in.
