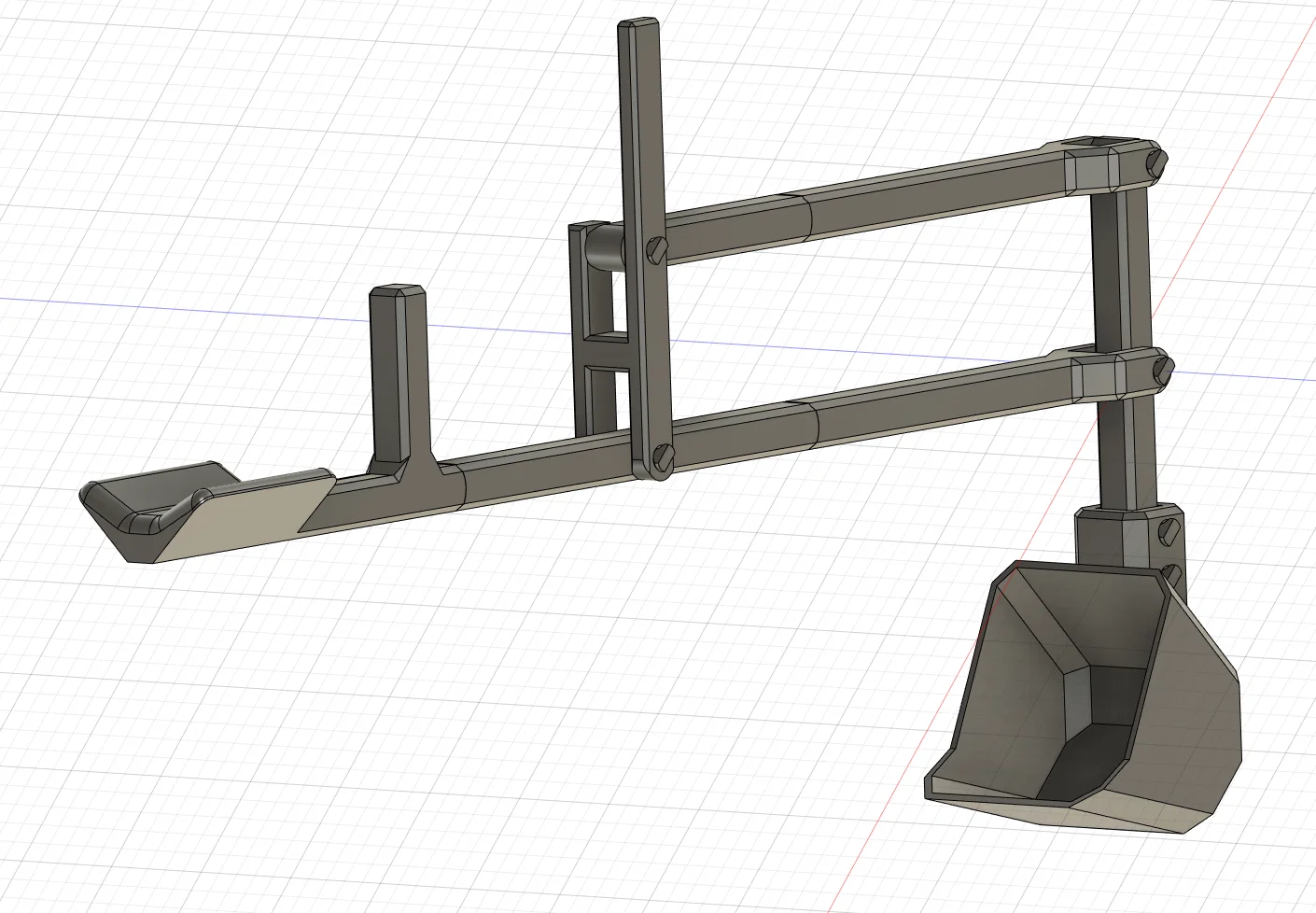

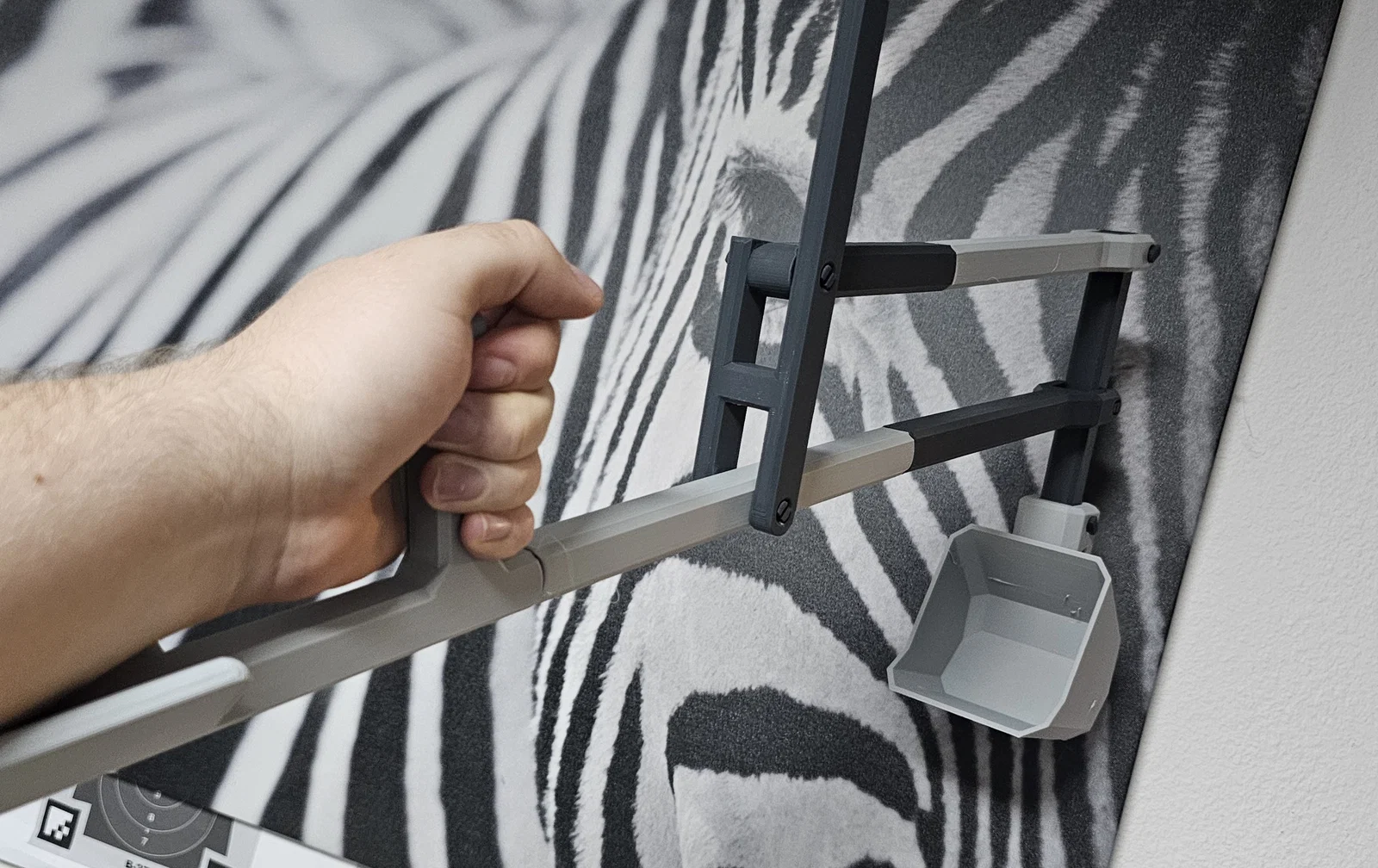

Cánh Tay Máy Xúc (Excavator Arm)

Các mối ghép dovetail (đuôi én) hơi khó hình dung lúc đầu, nhưng bạn cứ xoay/luồn chúng vào nhau cho tới khi “khóa” lại. Nếu canh dung sai (tolerances) đúng thì trong ứng dụng này chúng giữ rất ổn.

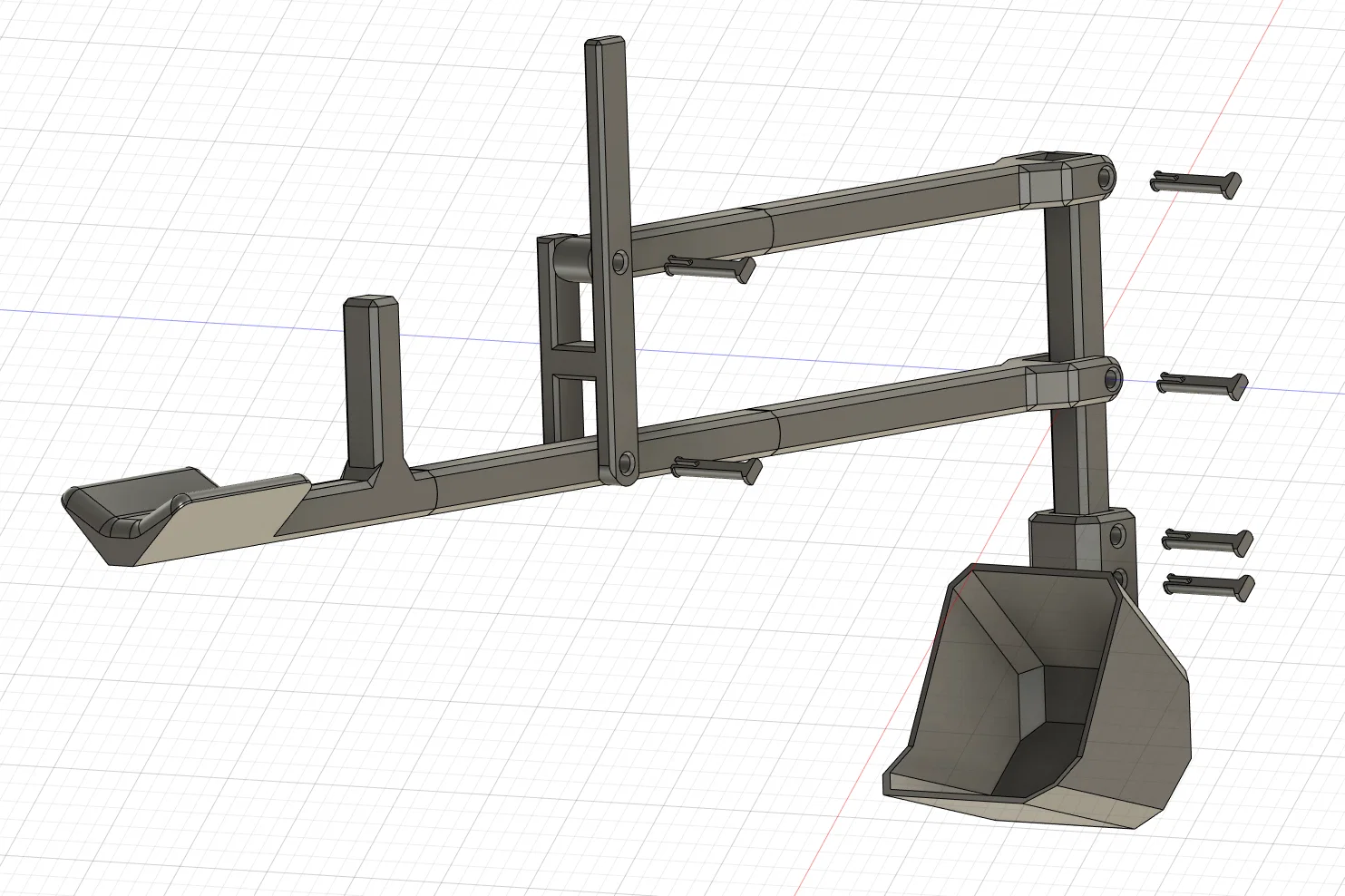

Lắp kiểu “click” bằng các chốt (pins) in sẵn, không cần hardware hay keo dán. Từng part đều vừa trên bed 200x200 nếu đặt chéo theo đường chéo. File STL đã được đặt sẵn theo orientation khuyến nghị. Phần arm brace cần thêm một chút support ở đầu mút dovetail. Khi lắp, nhớ để các dovetail chỉ nhìn thấy từ phía dưới. Theo kinh nghiệm của mình, đó là orientation chắc nhất khi cái bucket có mang tải/đựng cát.

Tiếc là mình không test kỹ được vì mình không sống gần bãi biển, mà một người đàn ông trưởng thành đi ra sandbox của trẻ con thì cũng hơi kỳ.

Số lượng cần in của từng món nằm ngay trong tên file.

Mình in tất cả bằng PLA với layer 0.2mm, 3 walls và cubic infill. Chỉ cần đảm bảo các dovetail khít là dùng ổn.
