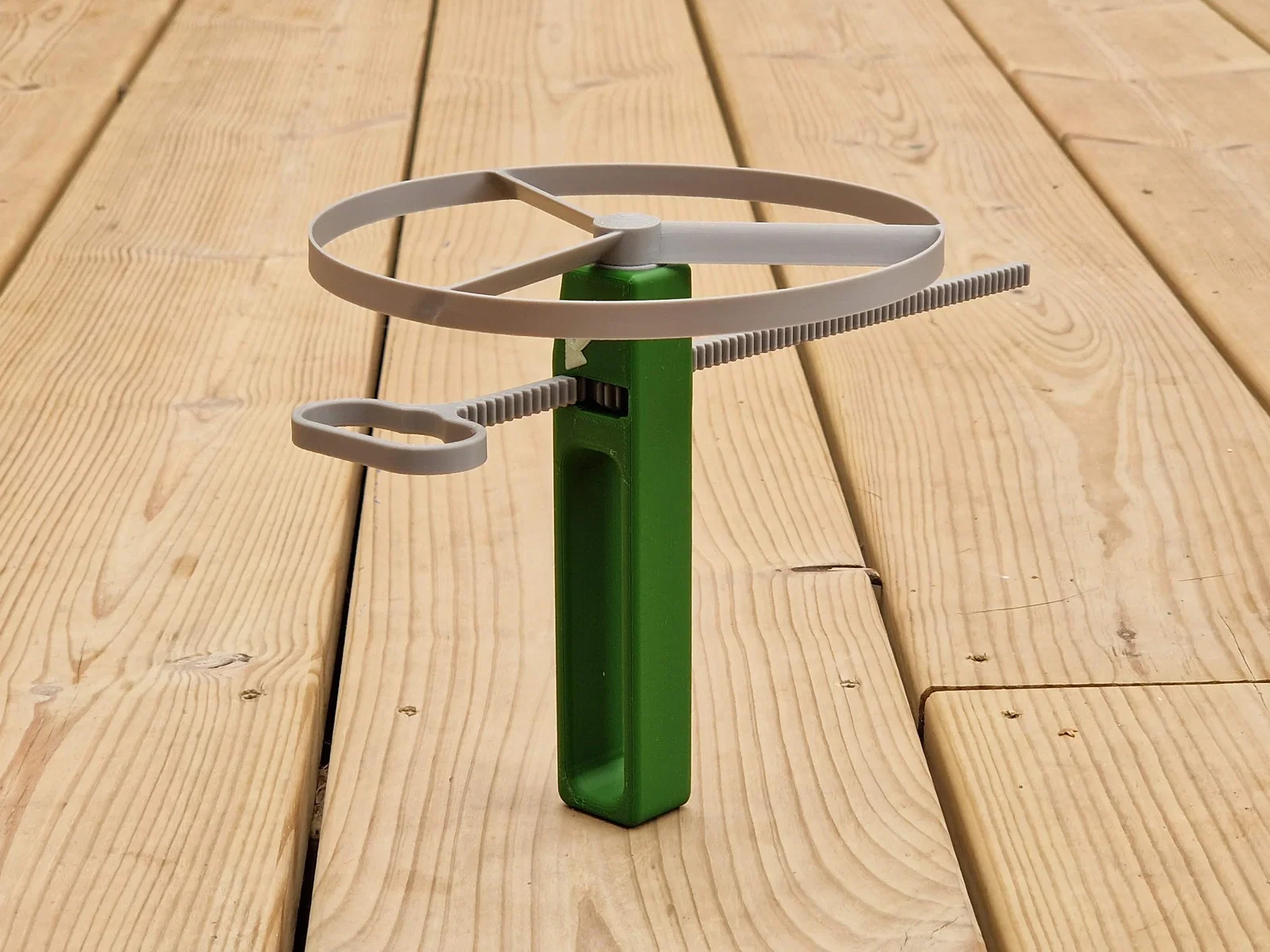

Cánh Quạt Bay Siêu Bền / Remix v2

Mình vừa làm xong phiên bản 2 của bản remix. Mình đã bỏ cái chốt khóa (securing pin) rời và tích hợp chức năng tương tự trực tiếp vào phần tay cầm, nên cụm tay cầm giờ chỉ còn 3 bộ phận. Bánh răng được giữ bằng một kiểu chốt gài có độ đàn hồi (mình không chắc tên gọi chính xác), được in liền tại chỗ (printed in place).

Phần trục (axle) cũng được cập nhật với đường kính bích (flange) nhỏ hơn chút, để tránh nguy cơ quẹt vào thành bên.

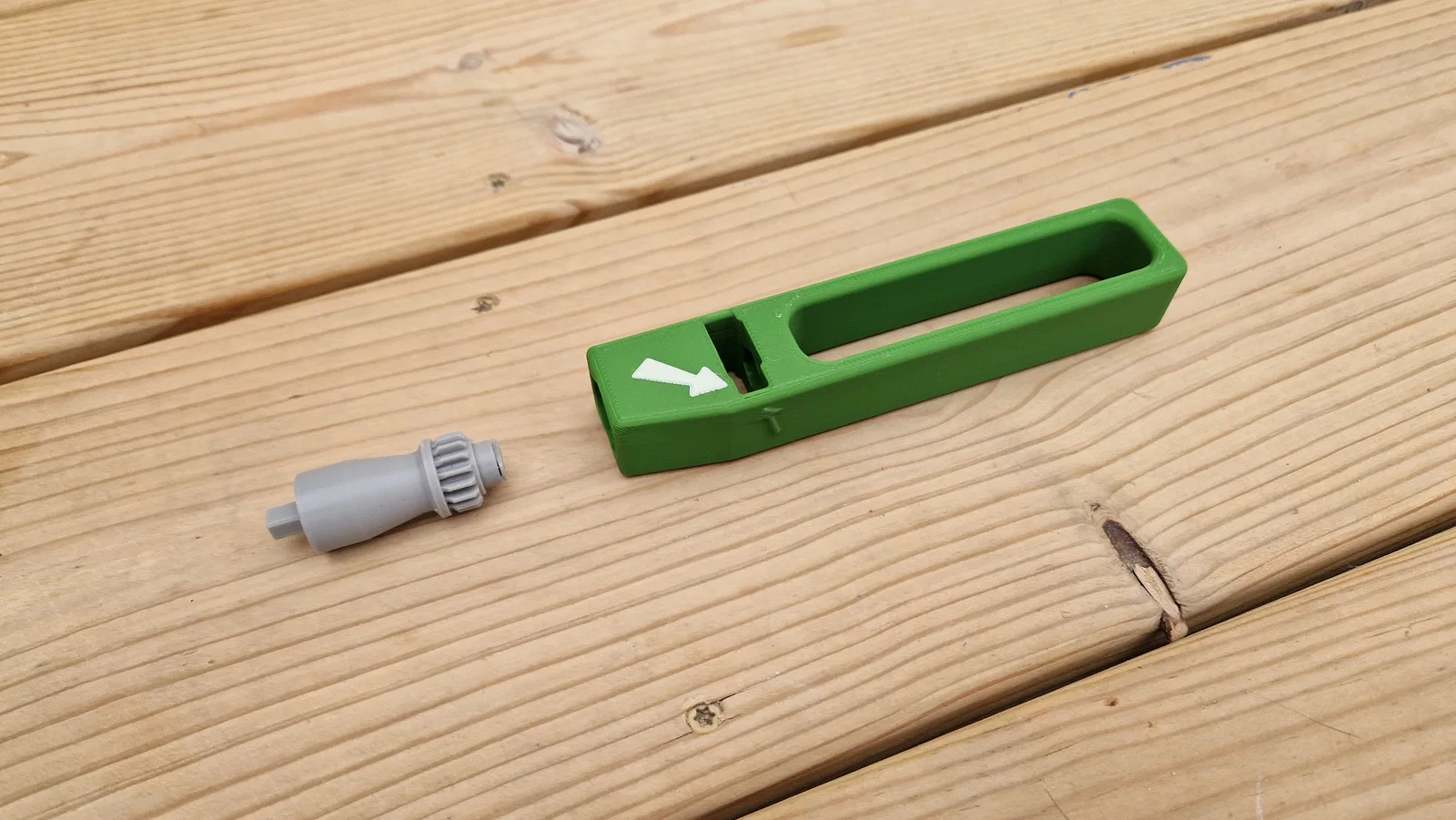

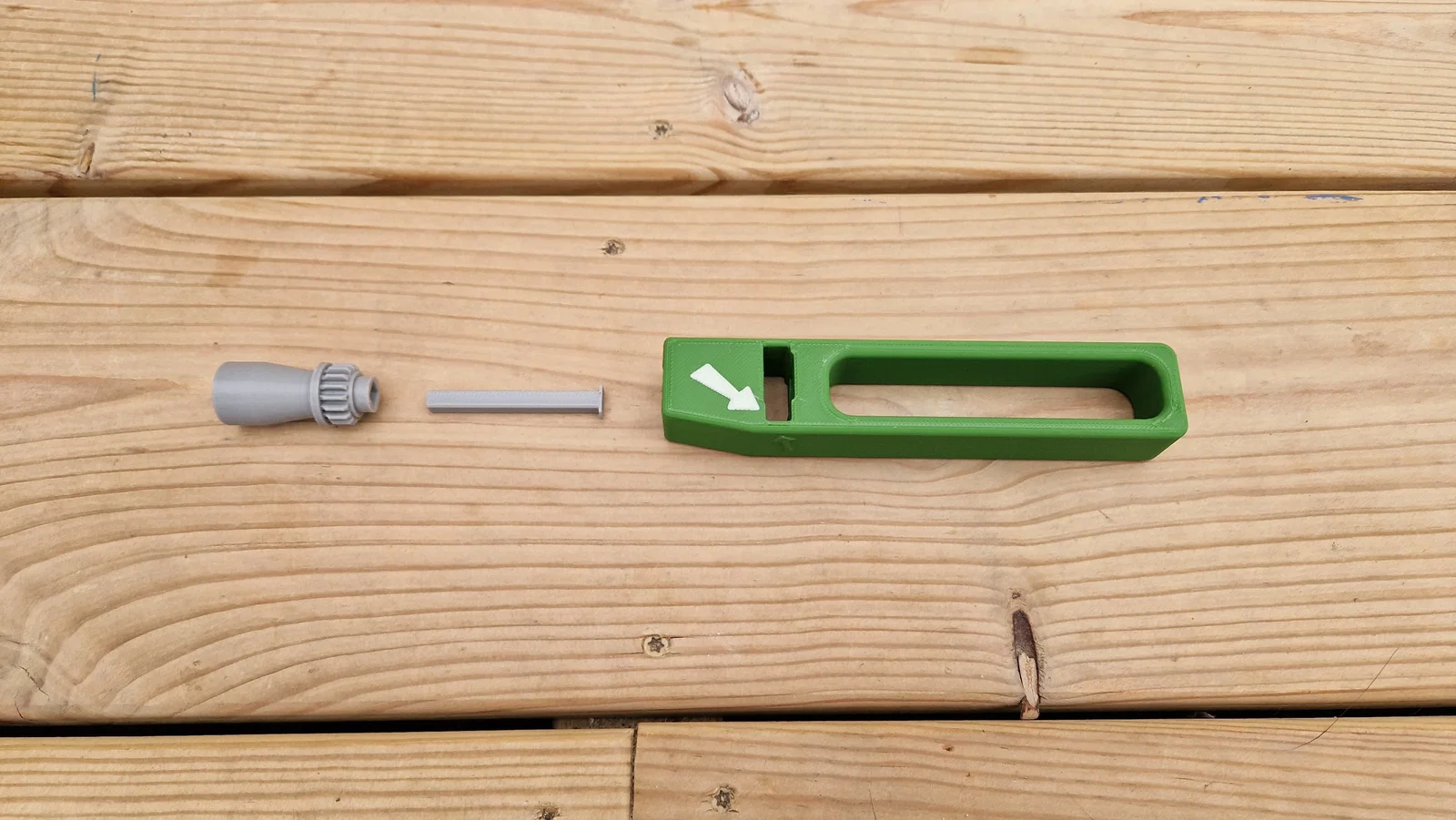

Lắp ráp rất đơn giản: chỉ cần ấn bánh răng và trục vào tay cầm. Có thể tháo ra bằng cách kéo và đồng thời vặn nhẹ trục.

CẬP NHẬT 2023-09-27:

Giờ mình mới nhận ra là lần đầu in mình chưa hiểu hết thiết kế gốc của Meister Edel. Đúng là nên đọc phần mô tả trước khi in! 😅 Các phần quay không được thiết kế để rơi ra; phải có kiểu lắp ép (press fit) giữa trục và ổ đỡ dưới (lower bearing). Nếu không có, cần scale trục hoặc dùng keo giữa trục và ổ đỡ dưới.

Meister Edel giờ đã cập nhật thiết kế để việc làm cho trục “dính” với ổ đỡ dưới dễ hơn. Mọi người xem thử nha!

Trong lúc đó mình sẽ tiếp tục làm một bản remix mới, ít chi tiết hơn nữa. 🔨⏳

/Tim

Mô tả gốc:

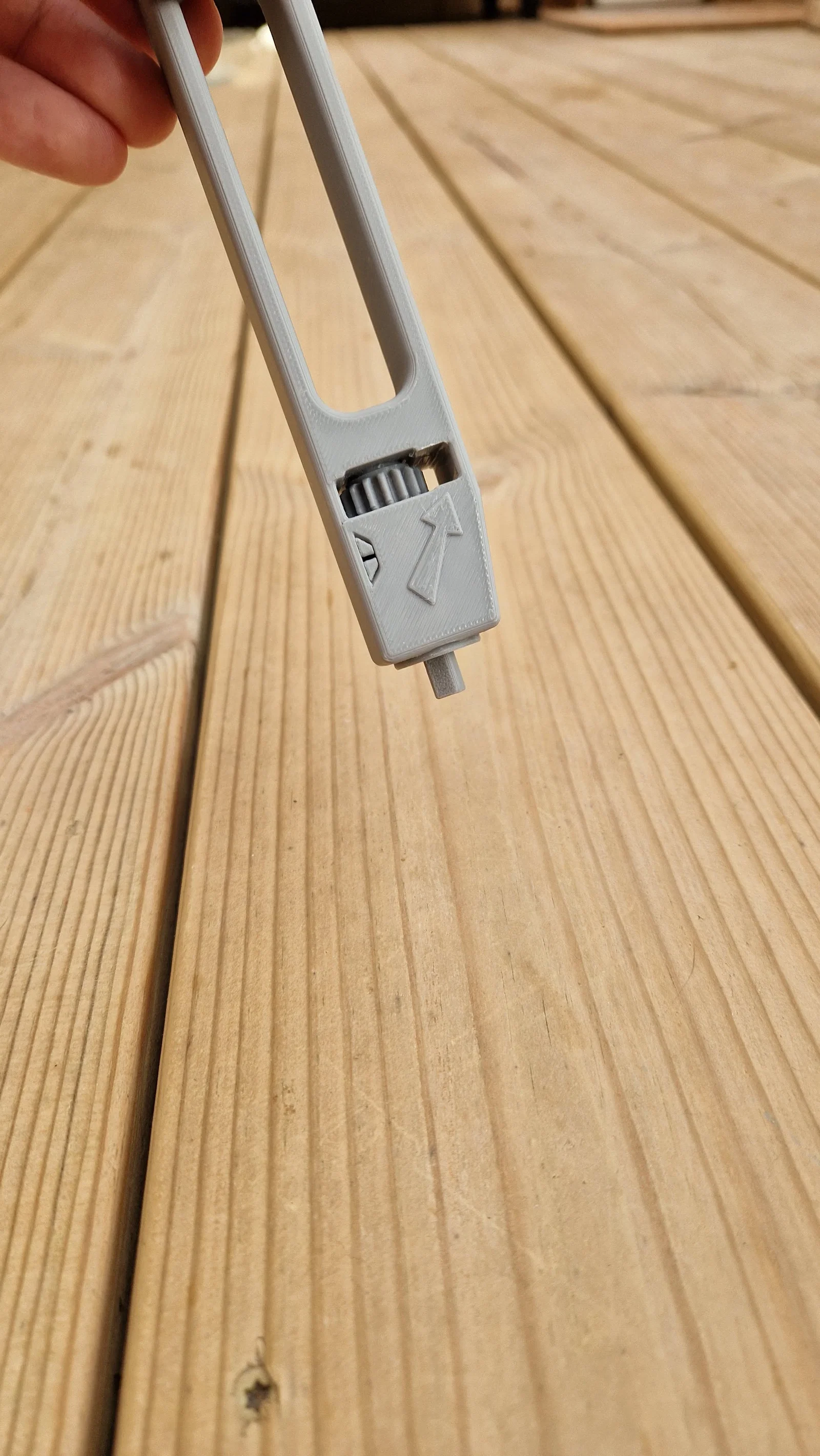

Sau khi mấy đứa nhỏ nhà mình “chơi tới bến” với thiết kế gốc của Meister Edel, mình thấy rõ là tất cả chi tiết nhỏ cần được cố định theo cách nào đó. Tầm 10 phút là mấy món nhỏ bay mất ngoài bãi cỏ, vì khi cầm tay cầm bị lật ngược thì toàn bộ phần quay rớt ra khỏi tay cầm.

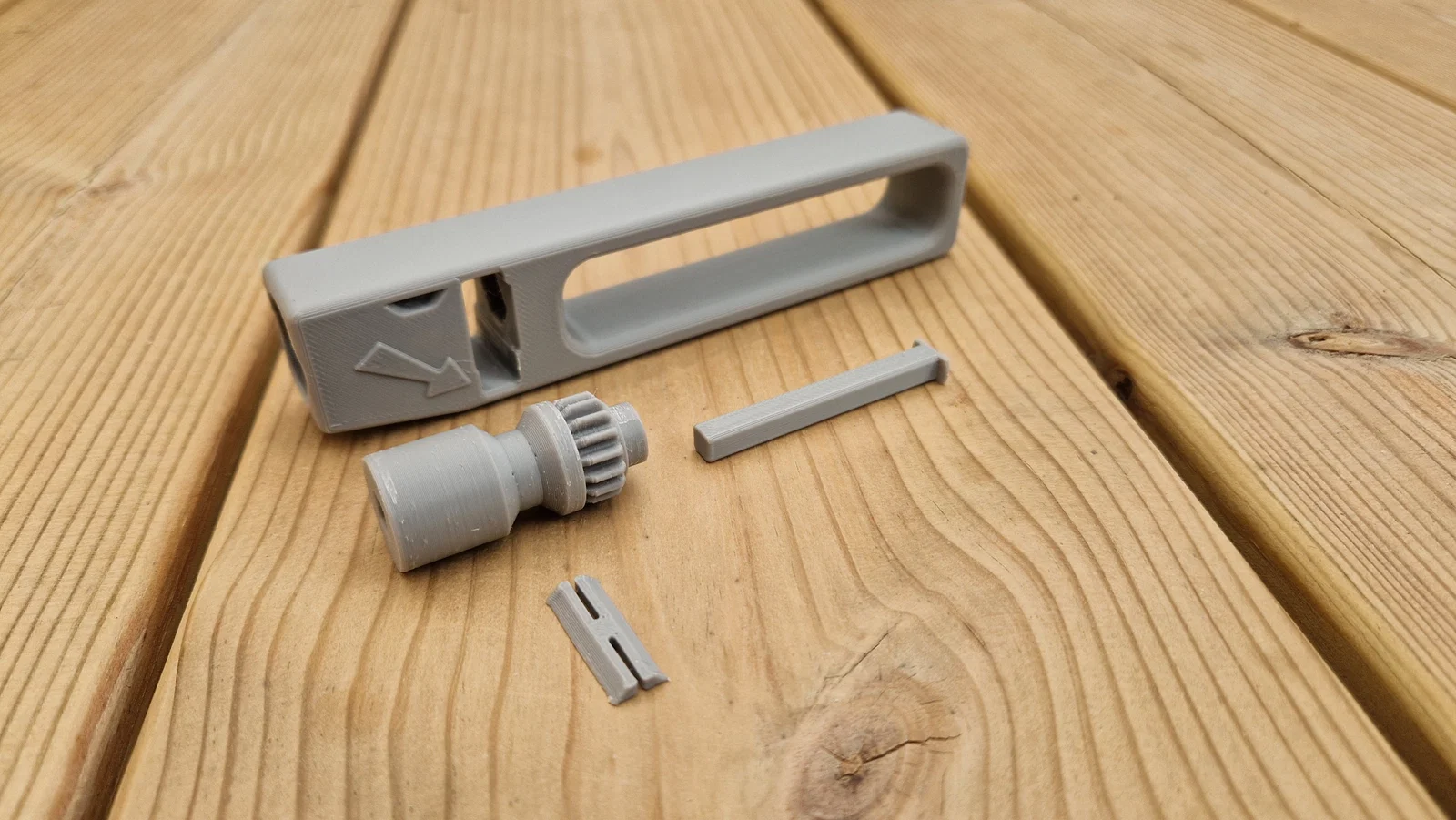

Mình đã thiết kế lại tay cầm và trục giữa để các phần quay được khóa cố định bằng một cái chốt.

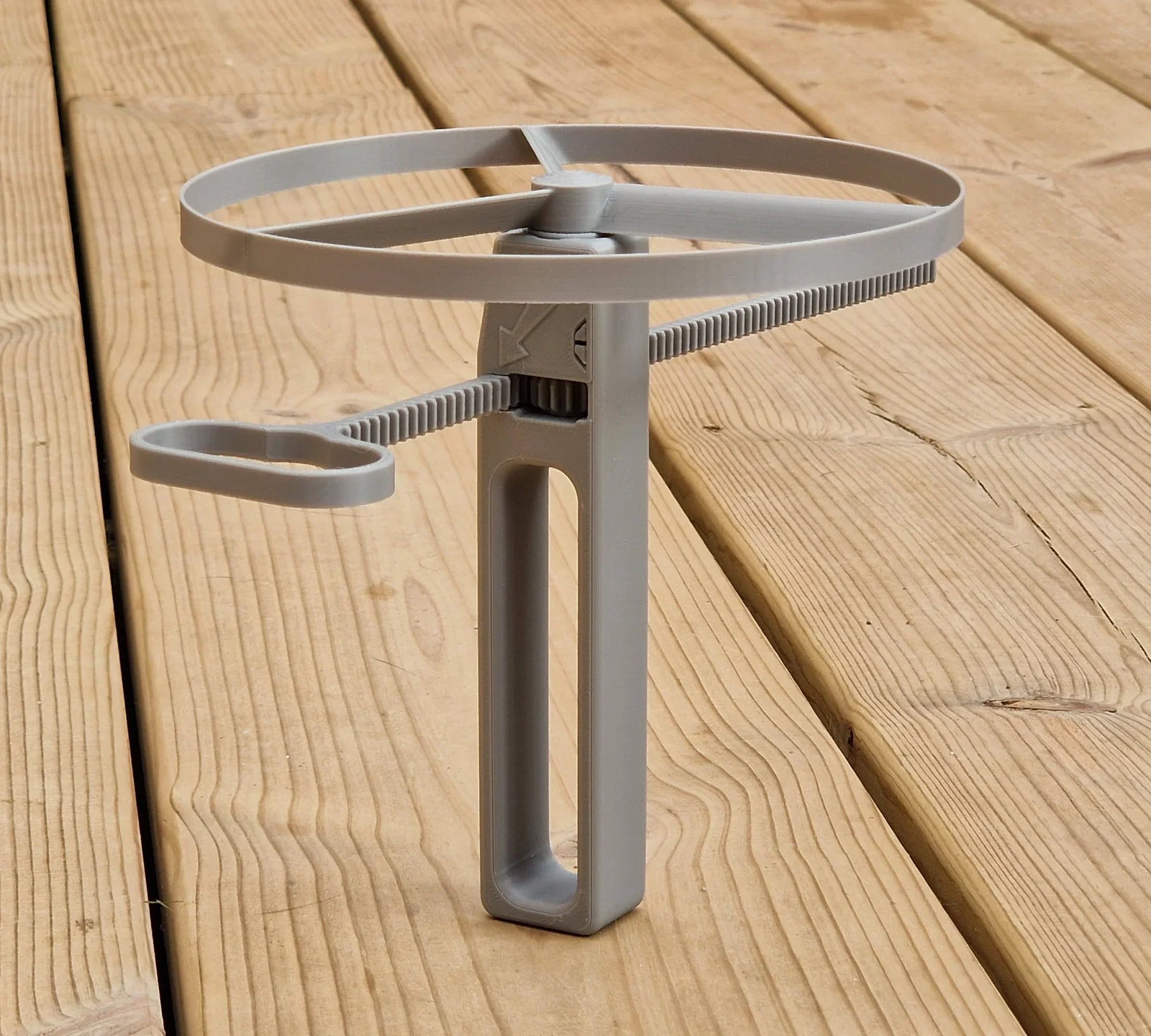

Tất cả vẫn in không cần support và tương thích với cánh quạt (propeller) và các thanh kéo (pulling rods) bản gốc.
