Passthrough umbilical phía sau cho PUG

Remix từ PUG (Parametric umbilical gland) - Đầu nối cáp tùy chỉnh Tác giả fbeauKmi_520984

Tác giả therick

Lượt tải
604
Lượt thích
115
Lượt coi
3.336
Tải tất cả (.zip)· 7 file · 3,5 MB· 3,5 MB

File 7 3,5 MB

  • pug_housing_rear_1776779893.stlSTL · 262,7 KB
  • pug_housing_front_1776779895.stlSTL · 264,3 KB
  • front_plate_1776779895.stlSTL · 60,6 KB
  • umbilical_passthrough_with_hex_1776779896.stlSTL · 223,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#322965
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Umbilical Rear Passthrough for PUG

Mình thấy PUG xịn hơn hẳn so với các mount PG7

Mẫu này dựa trên PG7 passthrough của whopping, mà bản đó thì lại dựa trên Back plate blanking plate của huyền thoại Richardjm

Việc cần làm (To do)

thêm hình hướng dẫn cách lắp ráp

BOM

Item

Qty

M3x5x4 Heatset Insert

6

M3x8 SHCS

2

M3x10 SHCS

4

M5x20 BHCS

2

M5 T-nuts

2

3mm Foam Tape

khoảng 300mm

In ấn (Printing)


Các part nên đã được canh hướng đúng sẵn trong file STL. Dùng thiết lập Voron tiêu chuẩn.

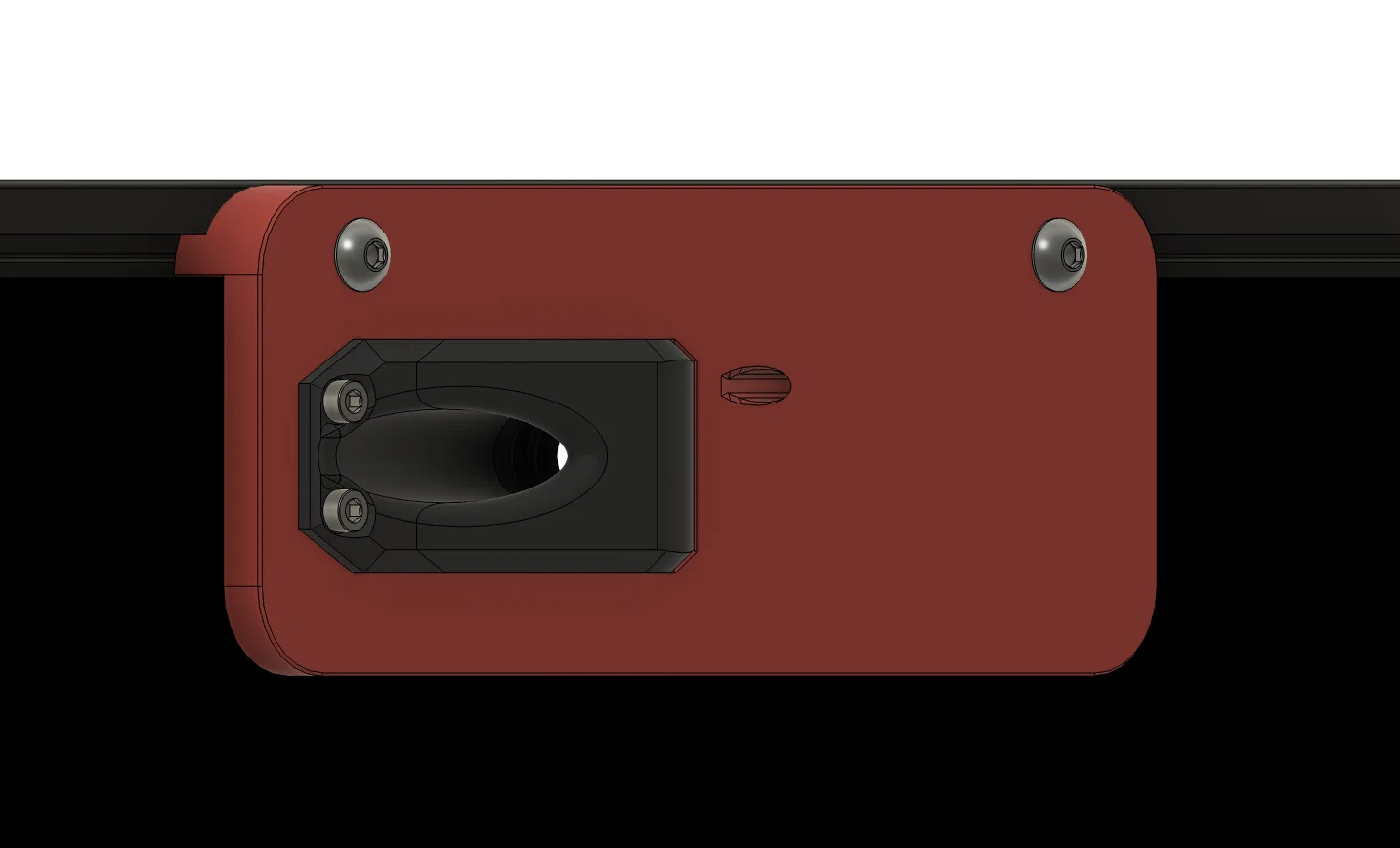

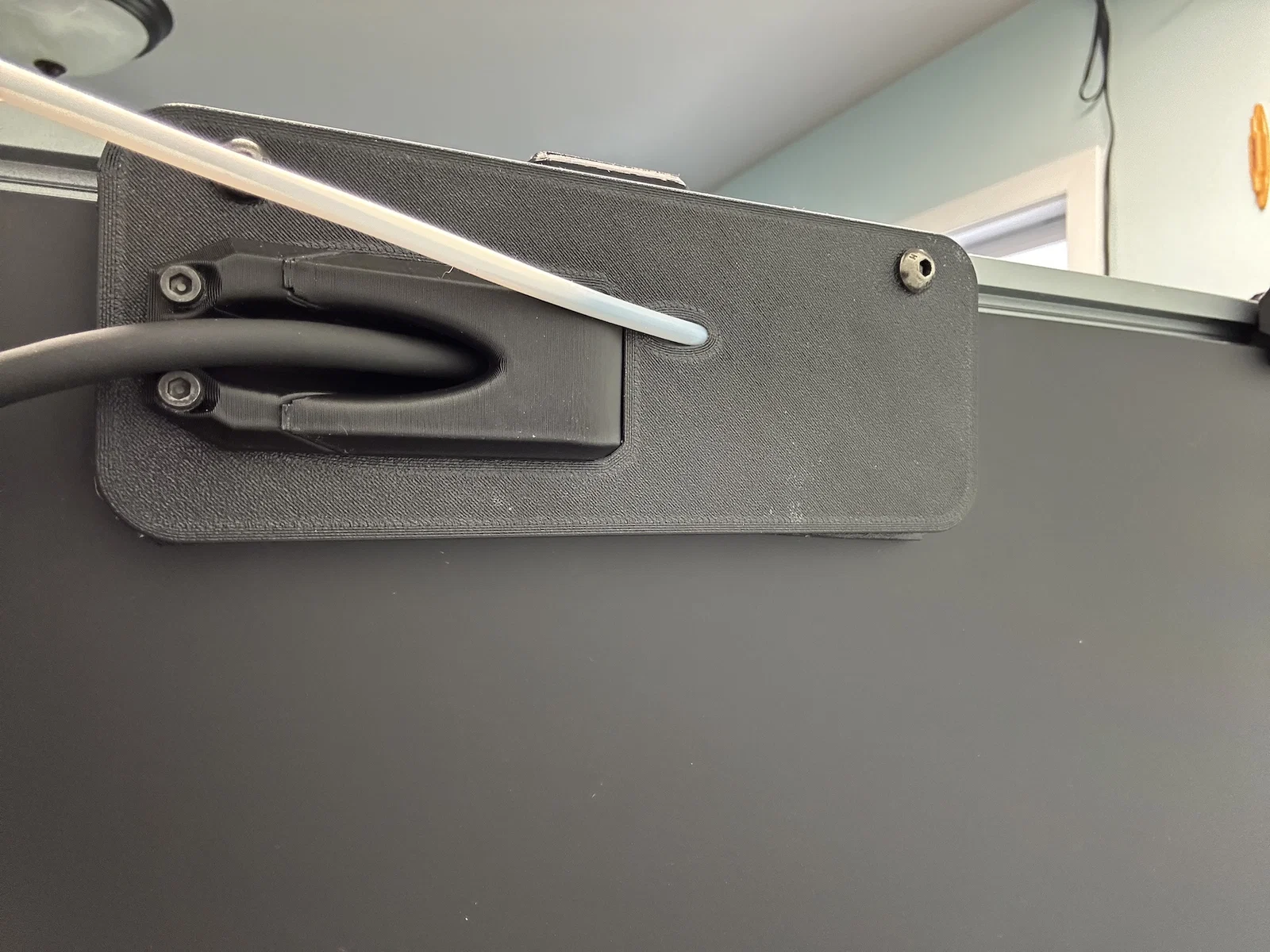

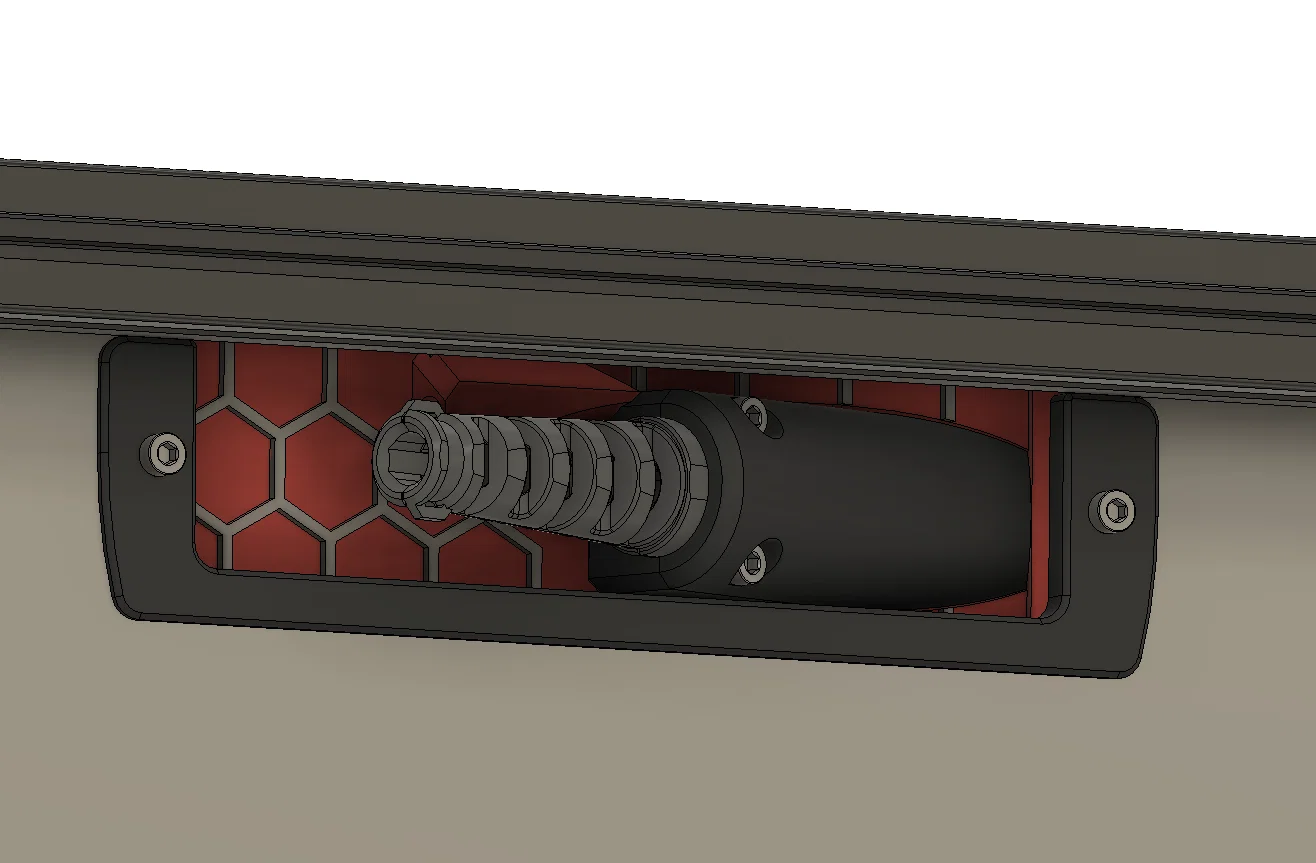

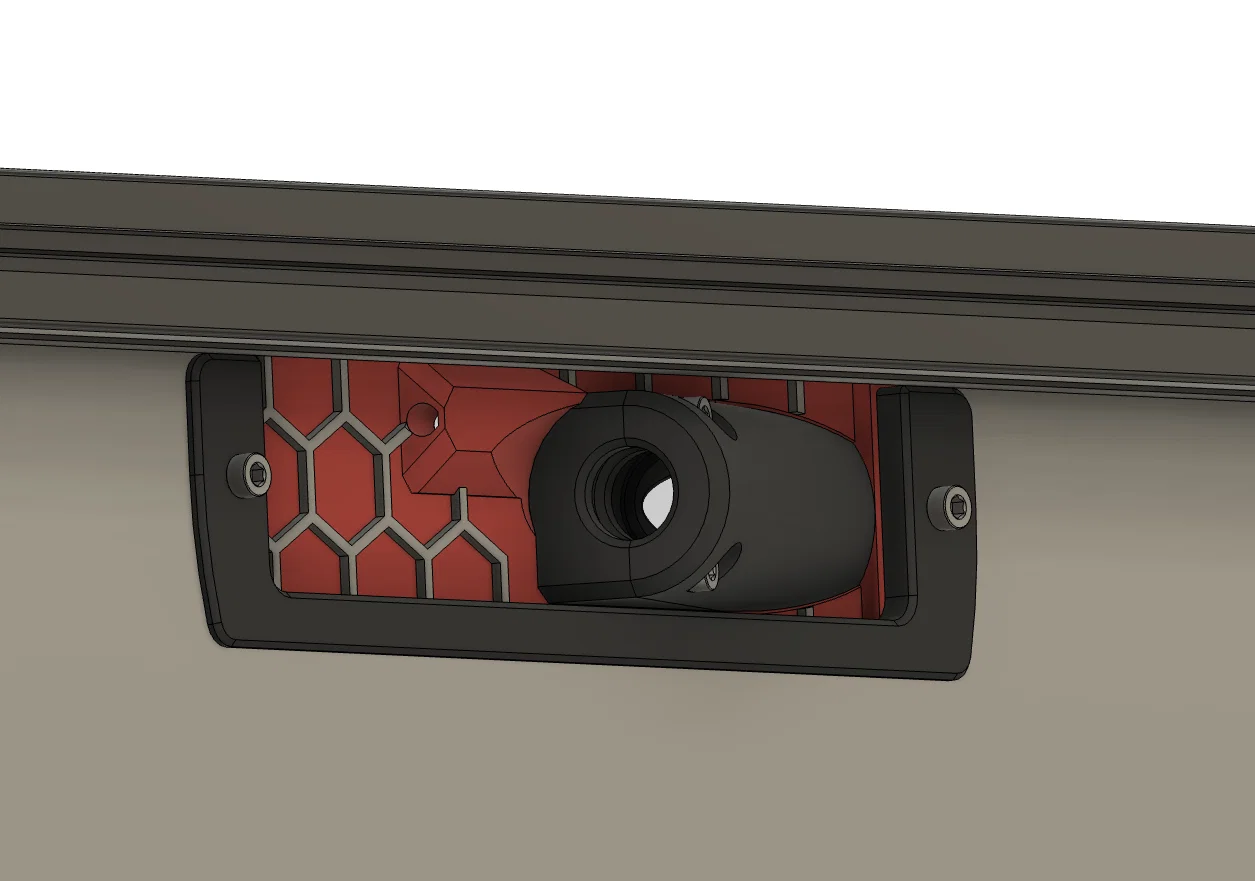

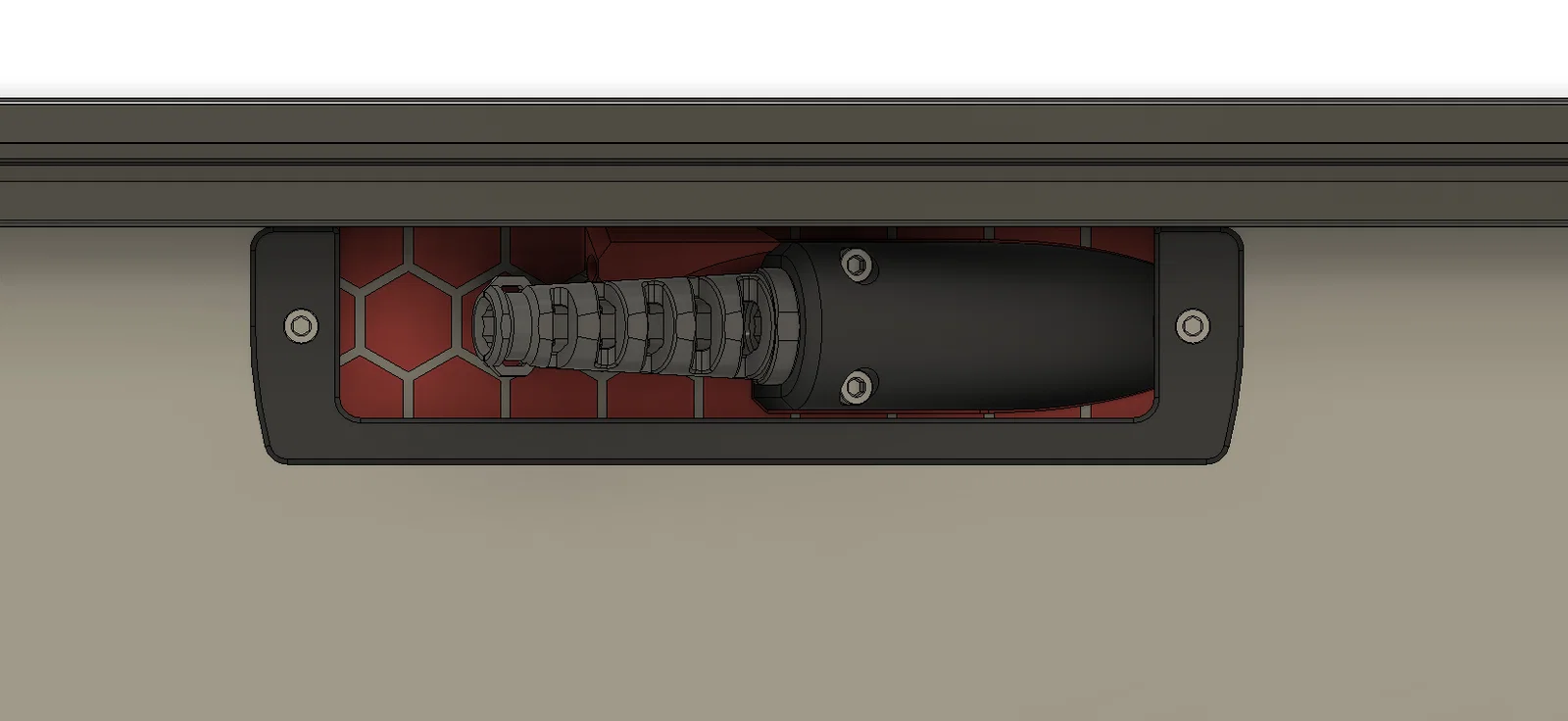

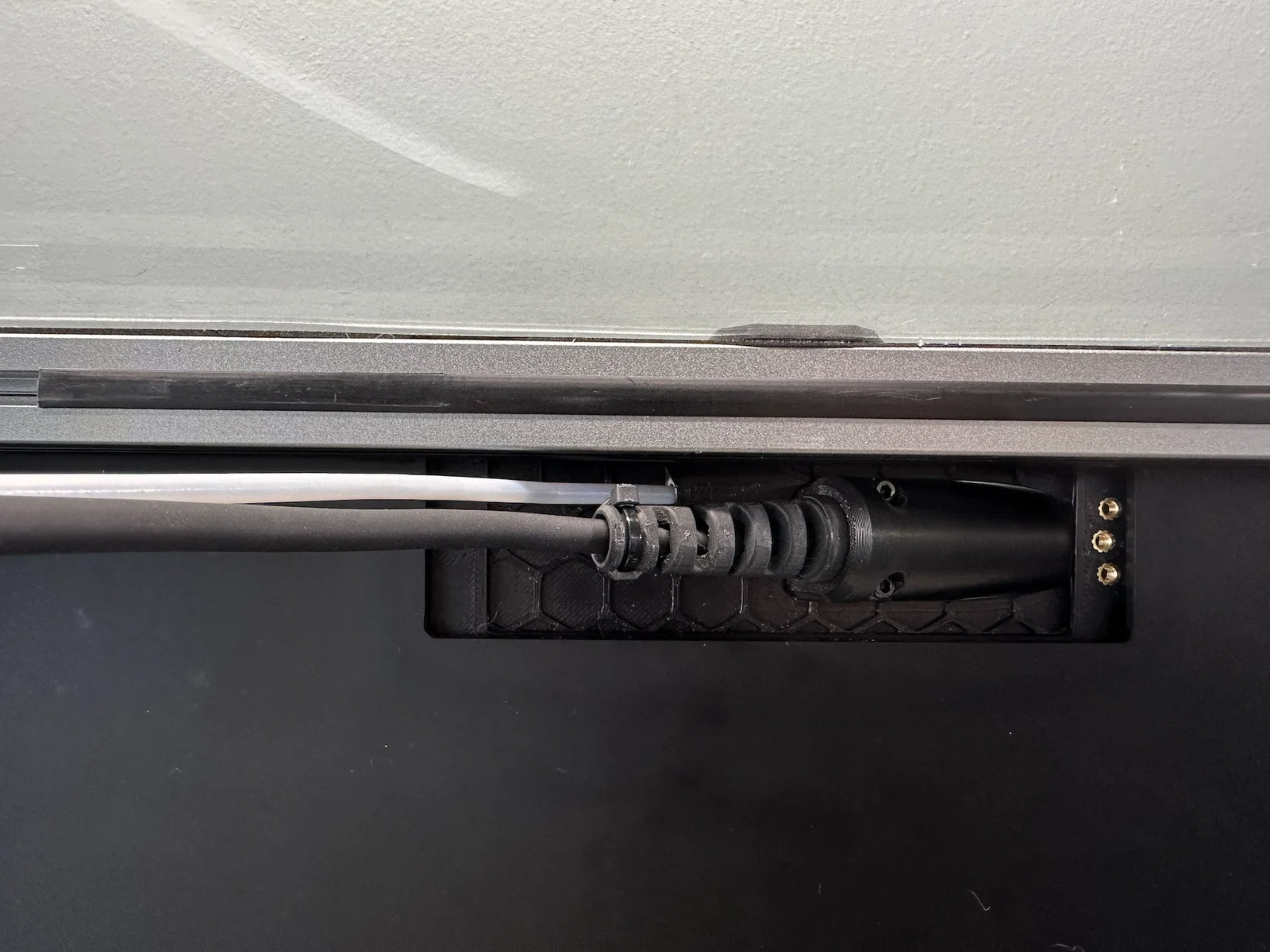

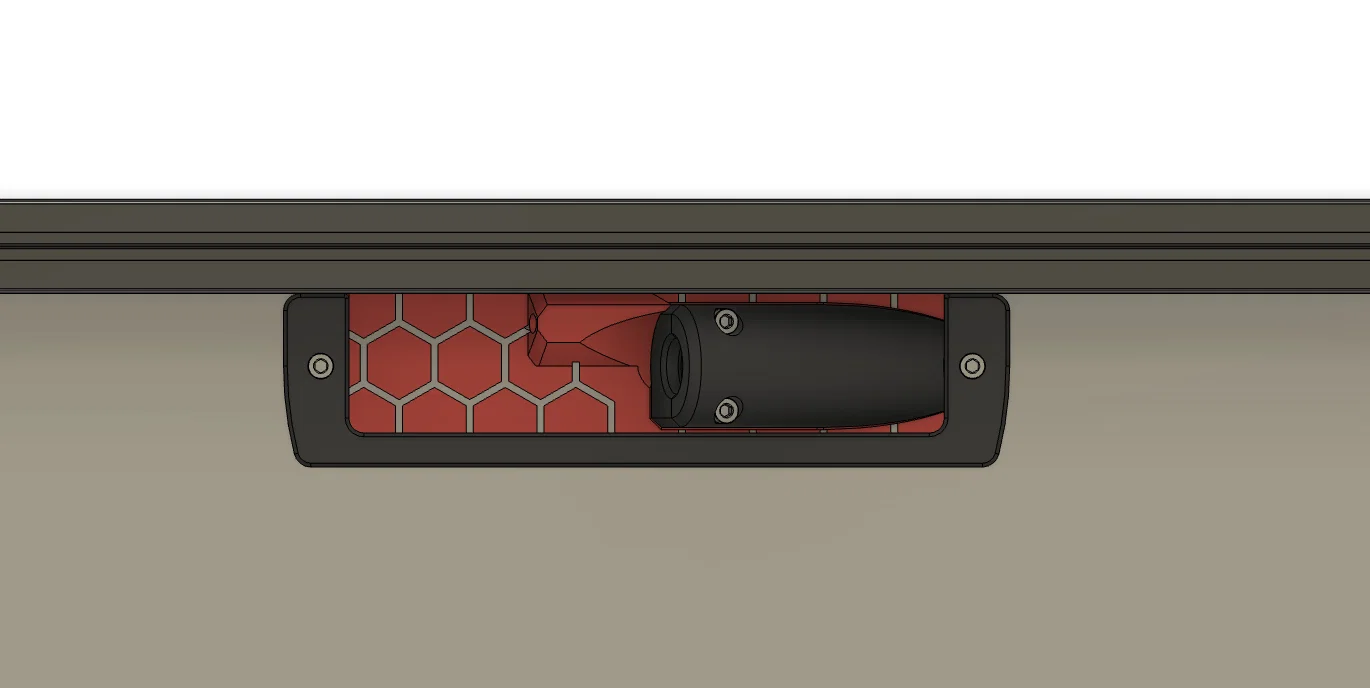

Ảnh trưng bày (Glamour Shots)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
7
Tổng dung lượng
3,5 MB
File lớn nhất
2,5 MB
