Bracket chắn phoi cho Onefinity CNC (Onefinity CNC Chip Guard Brackets)

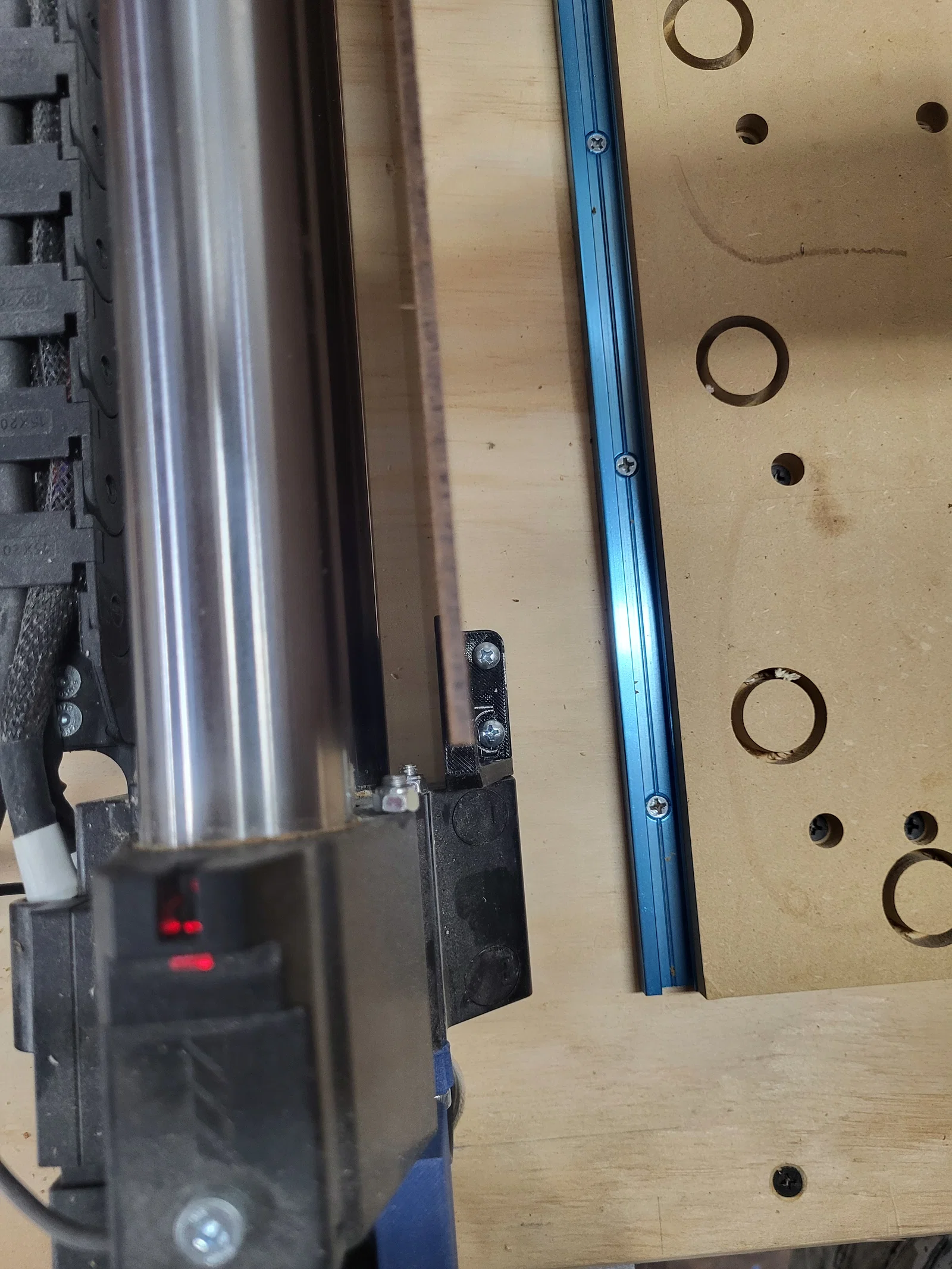

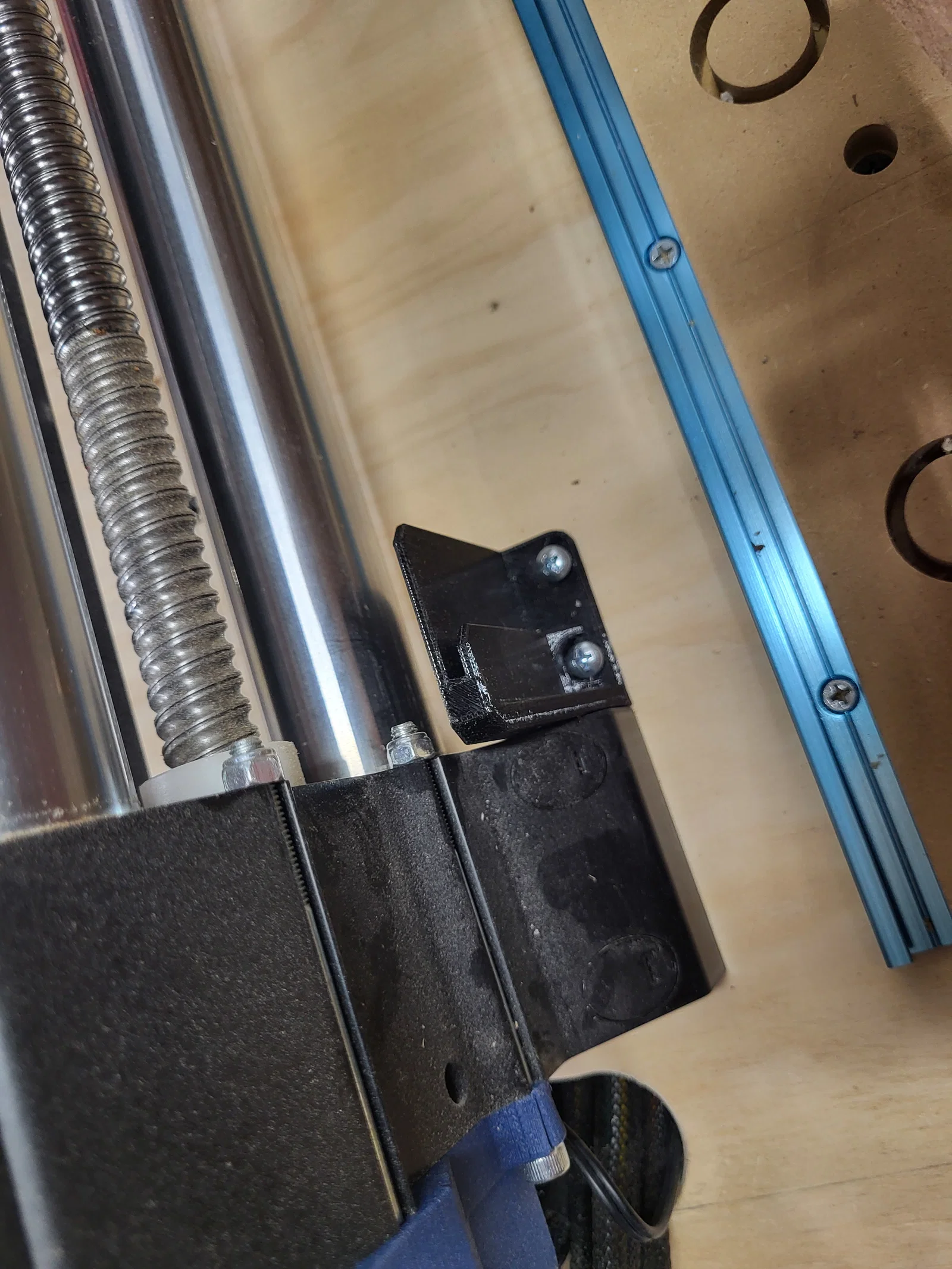

Mình không phải người đầu tiên làm kiểu này, nhưng thiết kế này là mình tự nghĩ ra. Cũng khá đơn giản thôi. In 1 bộ bracket cho mỗi bên. Gắn như hình trong ảnh bằng vít tôn #8. Nhớ canh đừng để sát ray quá kẻo bị va chạm (collision).

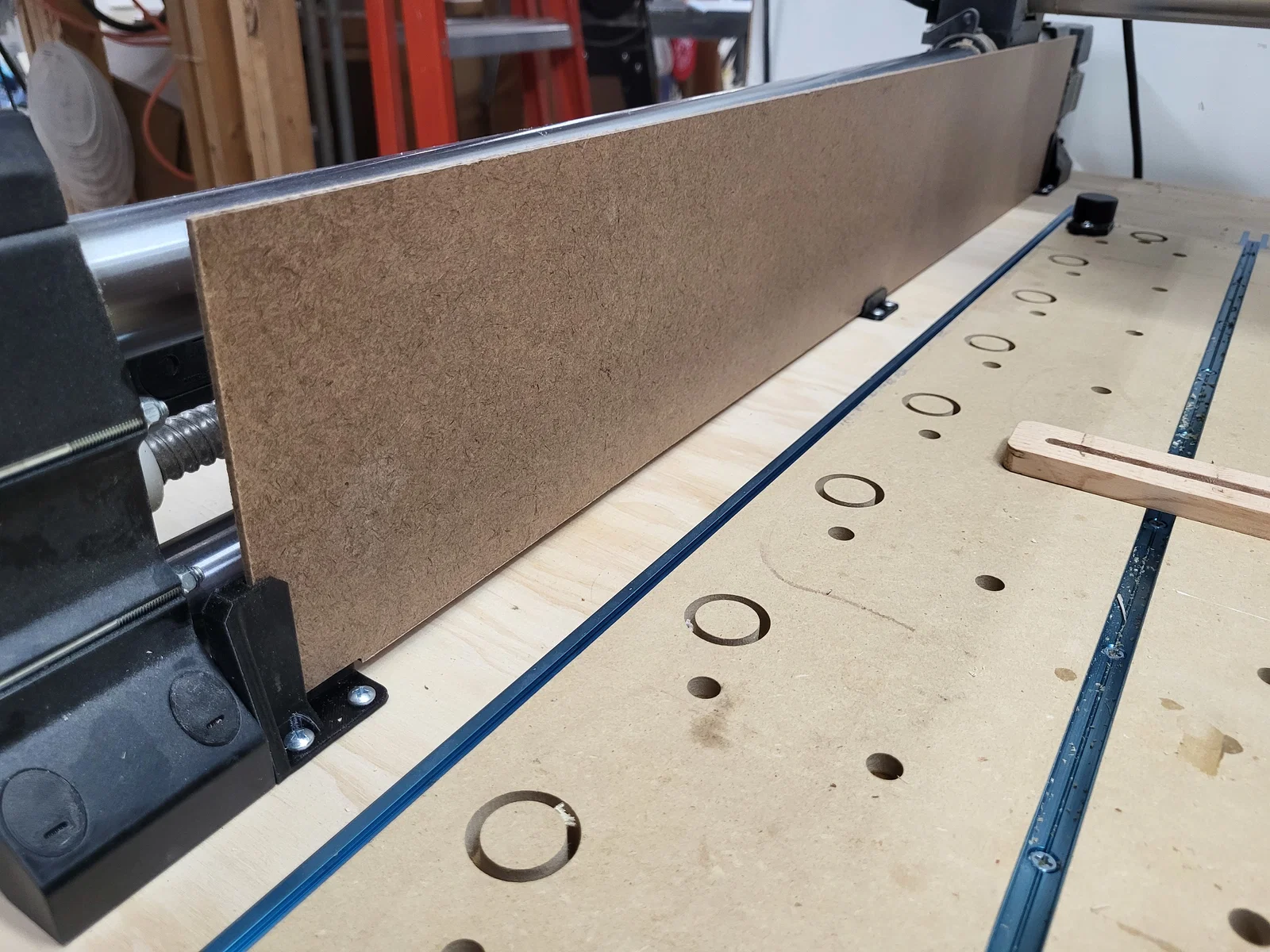

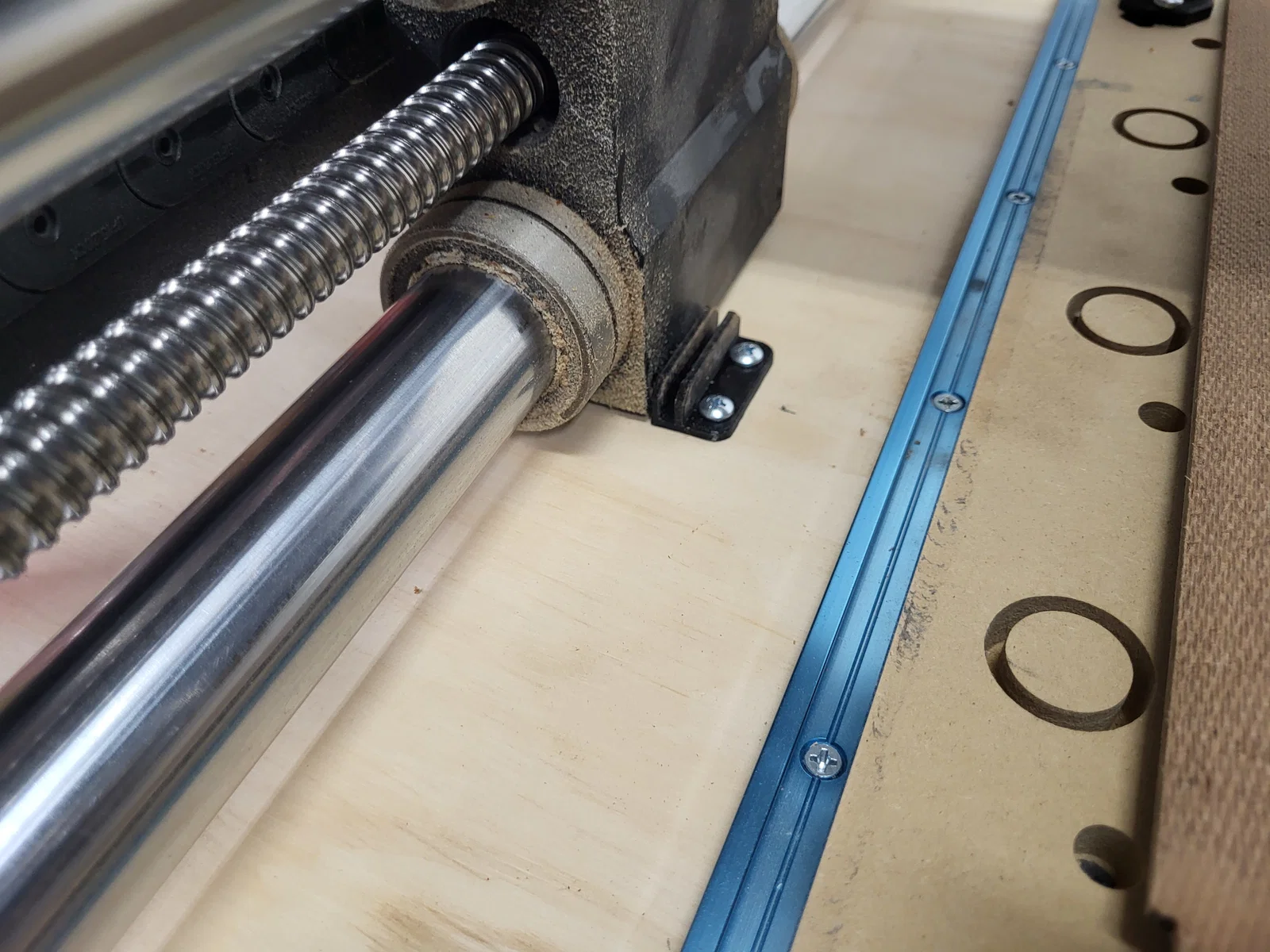

Bracket được thiết kế để nằm sát (flush) với mép trong của phần “chân” ray Y, cả phía trước lẫn phía sau. Cắt một miếng hardboard dày 1/8" rộng 5 1/5" và dài bao nhiêu tùy theo phiên bản máy của bạn. Bản Journeyman dài чуть dưới 36 7/8". Nếu bạn dùng Foreman thì có thể cần thêm một miếng ở giữa để giữ cho thẳng hàng.

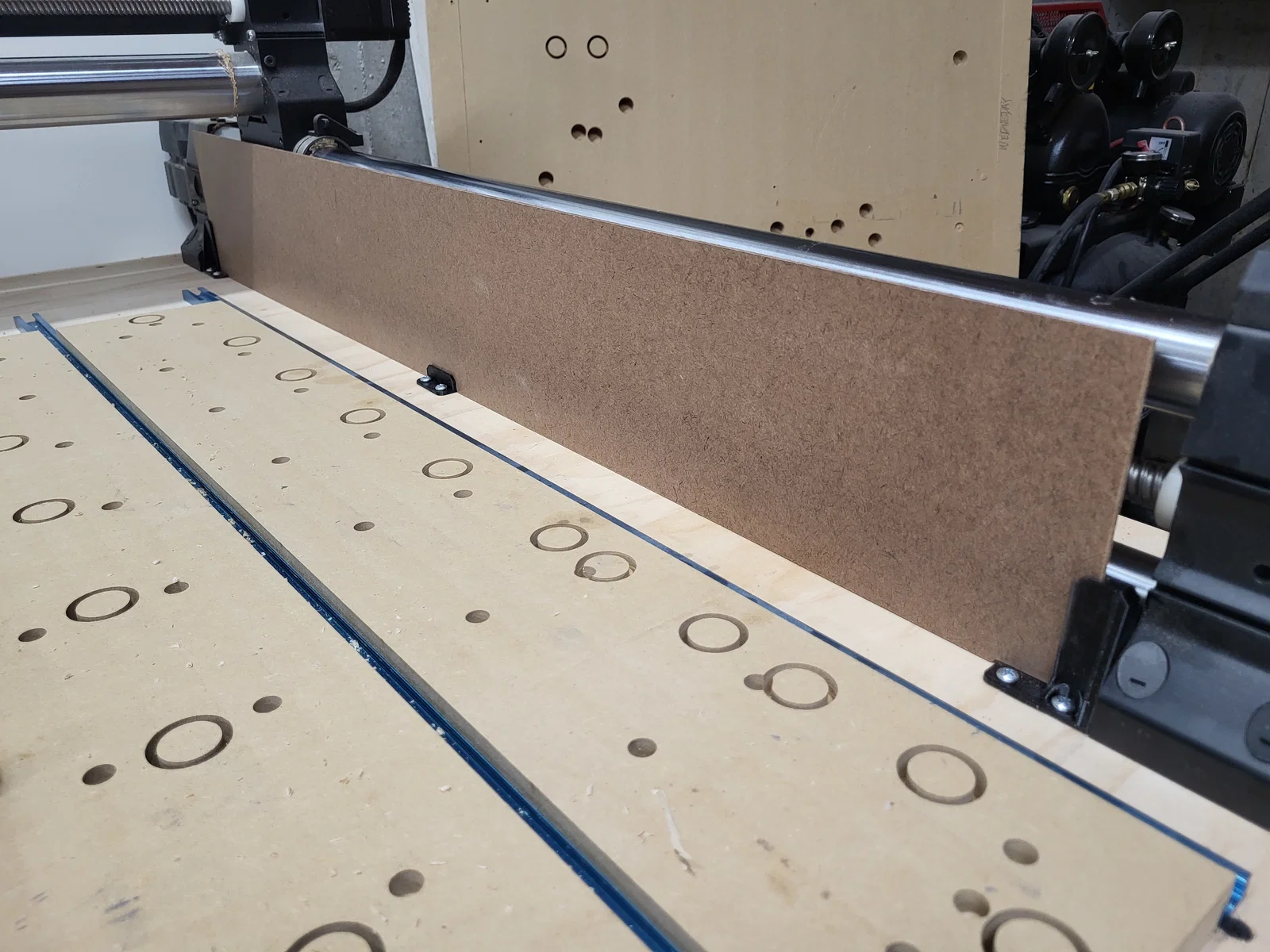

Hardboard đủ dẻo để búng/lắp vào sau khi bracket đã gắn xong. Chỉ cần đưa trục X ra phía sau hết cỡ trước. Mình cũng khoét rãnh (notch) hardboard tại vị trí các bracket để khép kín khe hở phía dưới.

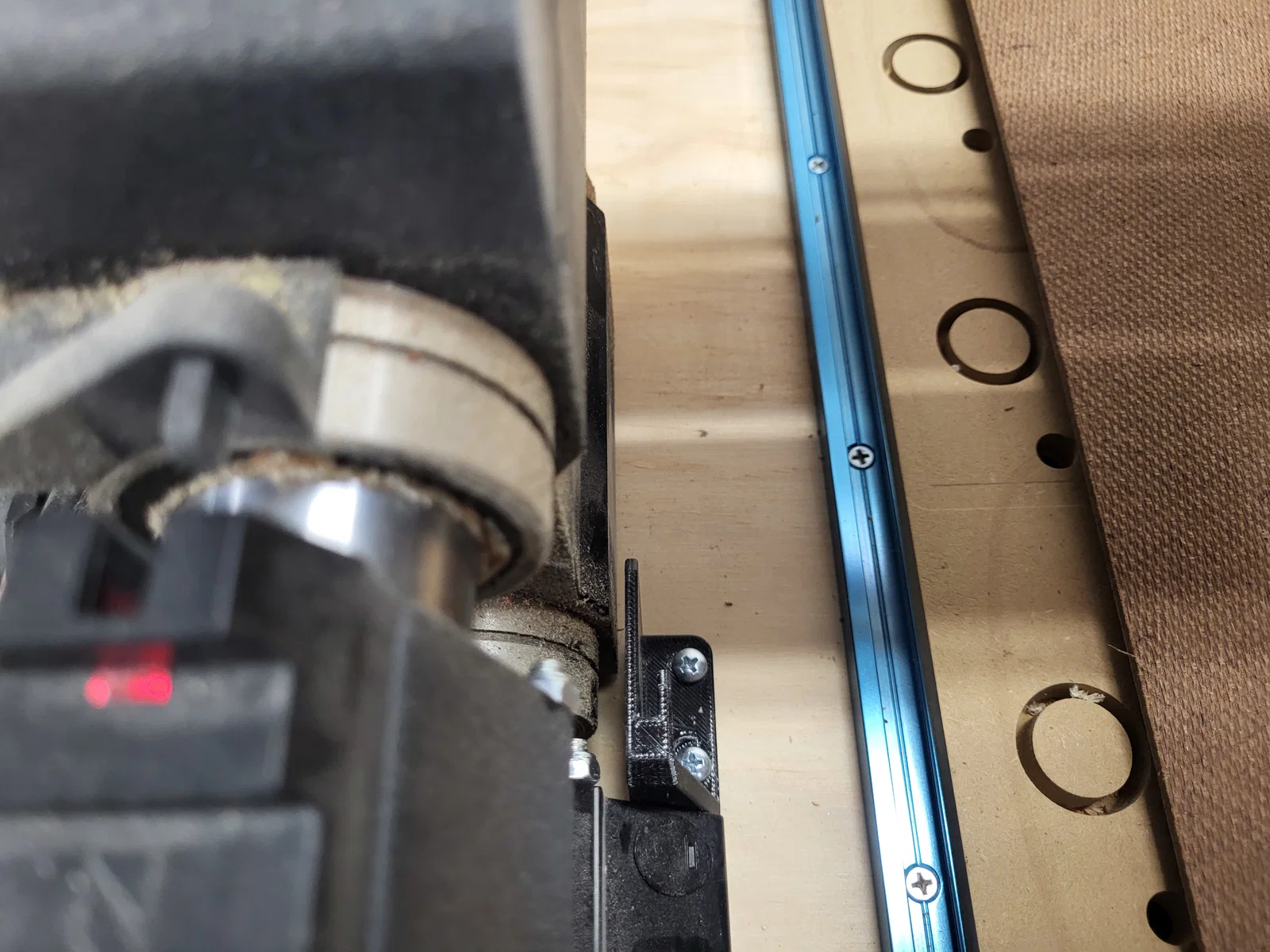

Mình chưa chạy job thực tế với bộ này, nhưng chắc sẽ đỡ bừa bộn dưới ray Y, hút bụi cũng dễ hơn. Mình đã cho gantry chạy tới lui để đảm bảo không bị vấn đề khoảng hở (clearance).

Mình in bằng PETG với 3 walls và 25% infill. PLA chắc cũng ổn.
