Vỏ case chắc chắn cho Orange Pi Zero 3 (Robust Case)

Một lựa chọn rất kinh tế thay cho Rasbperry Pi là Orange Pi với dải sản phẩm rất rộng http://www.orangepi.org/. Giá của bo mạch như Zero 3 thật sự rẻ (khoảng 17 euro). Mình mới mua một cái nên đã tự thiết kế một hộp (case) vừa khít cho nó.

Một lựa chọn rất kinh tế thay cho Rasbperry Pi là Orange Pi với dải sản phẩm rất rộng http://www.orangepi.org/. Giá của bo mạch như Zero 3 thật sự rẻ (khoảng 17 euro). Mình đã mua một cái và đó là lý do mình thiết kế một hộp tùy chỉnh cho nó.

Dùng làm Octoprint server thì chạy ngon lành, và mình đang dùng đúng mục đích đó. As an Octoprint server it works perfectly and this is what I am using it for.

Mình thiết kế chiếc hộp nhỏ này để chứa Micro PC với kích thước rất sát.

I have designed this small box to house this Micro PC with very tight measurements.

Khuyến nghị in với layer height 0.15 và infill 60%. Bắt buộc phải in có supports ở các cửa sổ: microsd, microhdmi, USB A, RJ45 và bốn vị trí dán pad keo phía dưới.

I recommend with a setting of 0.15 layer and 60% fill for printing. You have to print with supports on the windows of microsd, microhdmi, USB A, RJ45 and the four lower adhesive pads.

-----------------------------------------------------------------------------------------------------------------

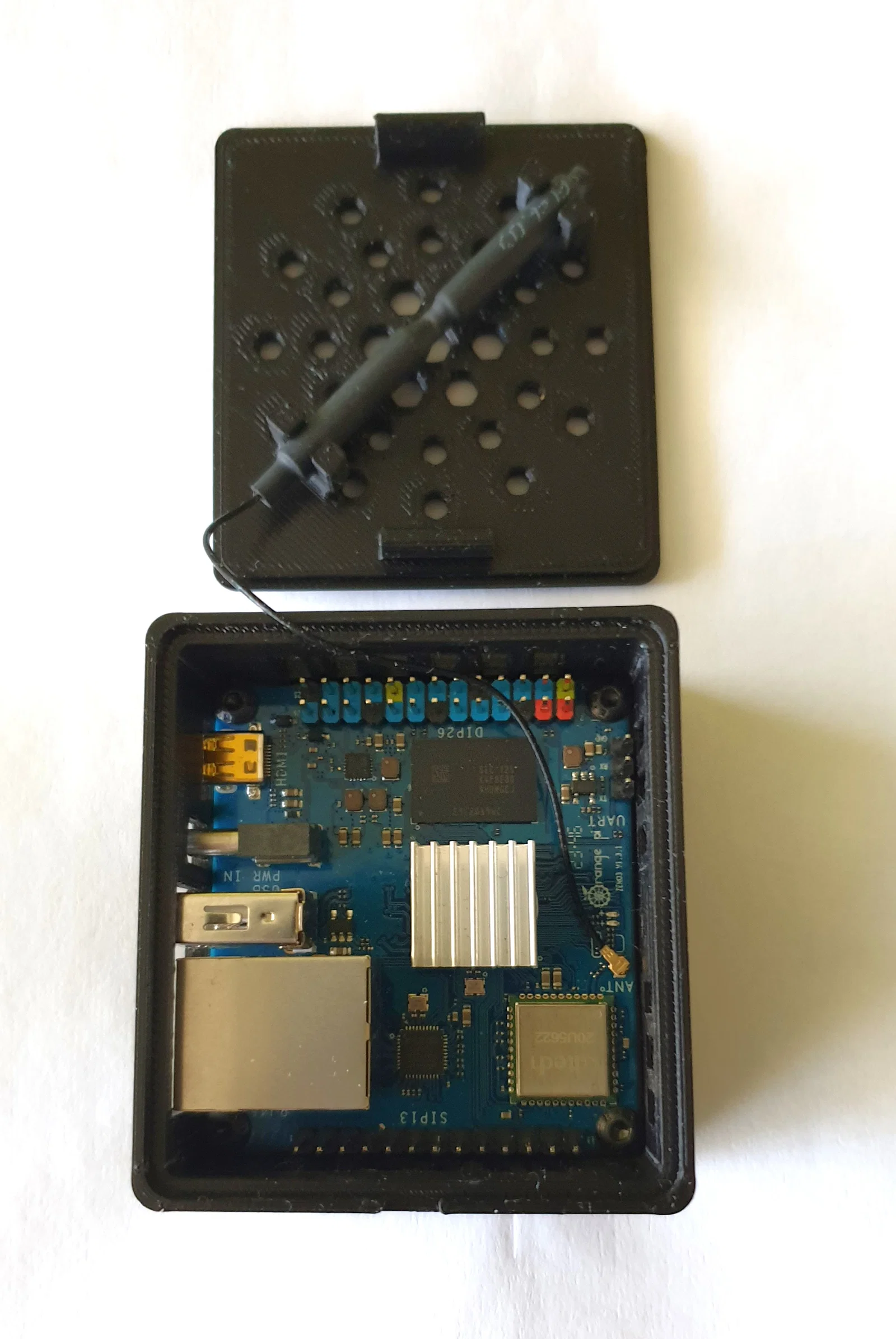

CẬP NHẬT: Mình bổ sung nắp trên, có thiết kế để gắn anten ở bên trong. I add the top cover with a design to attach the antenna inside.

Mình cũng thêm một thiết kế nắp trên có nhiều lỗ hơn. I also add a more holey top cover design.

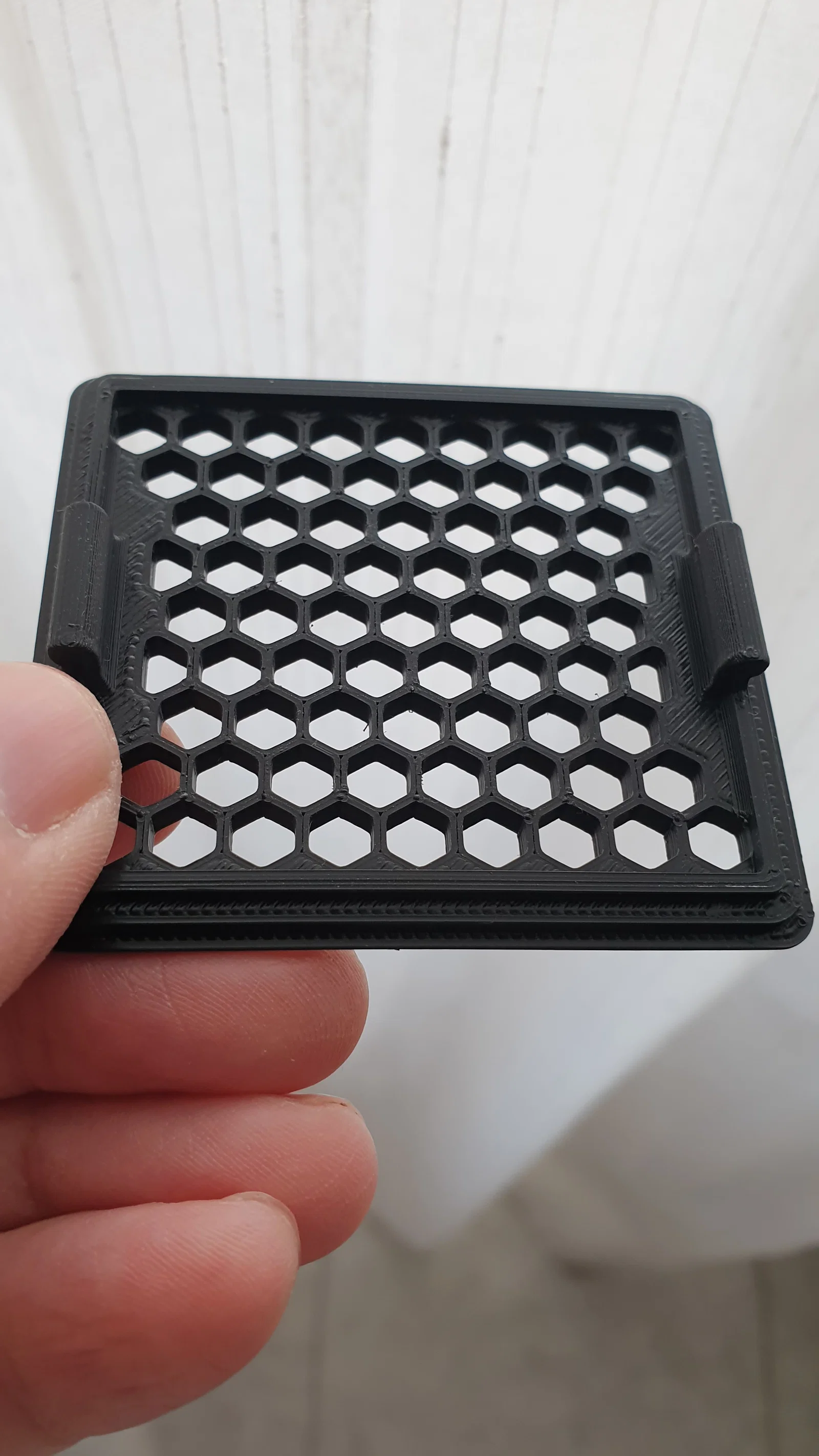

Mình cũng thêm mẫu mình thích nhất; một cái nắp thoáng gió rất nhiều. I also add my favorite; a lid with lots of ventilation.

VỚI NẮP NÀY CÓ THỂ GIẢM THÊM VÀI ĐỘ CHO CPU. WITH THIS COVER YOU CAN LOWER SOME EXTRA DEGREES TO THE PROCESSOR.

Khuyến nghị in layer height 0.15 và infill 60%. I recommend printing at 0.15 layer height and 60% infill.

------------------------------------------------------------------------------------------------------------------

Để lắp ráp cần 4 insert M3 và 4 con ốc 3x6 mm. For assembly you need four m3 inserts and 4 3x6 mm screws are needed.

Một mẹo mình hay dùng để đảm bảo insert không bị nghiêng: vặn thử một con ốc hơi dài để kiểm tra xem chúng có thẳng đứng không. Nếu chưa thẳng, hơ nóng nhẹ rồi xoay/chỉnh con ốc một chút đến khi mọi thứ thẳng hàng hoàn toàn trong lúc chúng nguội lại.

A trick I use to make sure the inserts are not tilted: Thread a slightly long screw to check that they are vertical. If not, heat them a little and move the screw slightly until they are perfectly aligned while they cool.

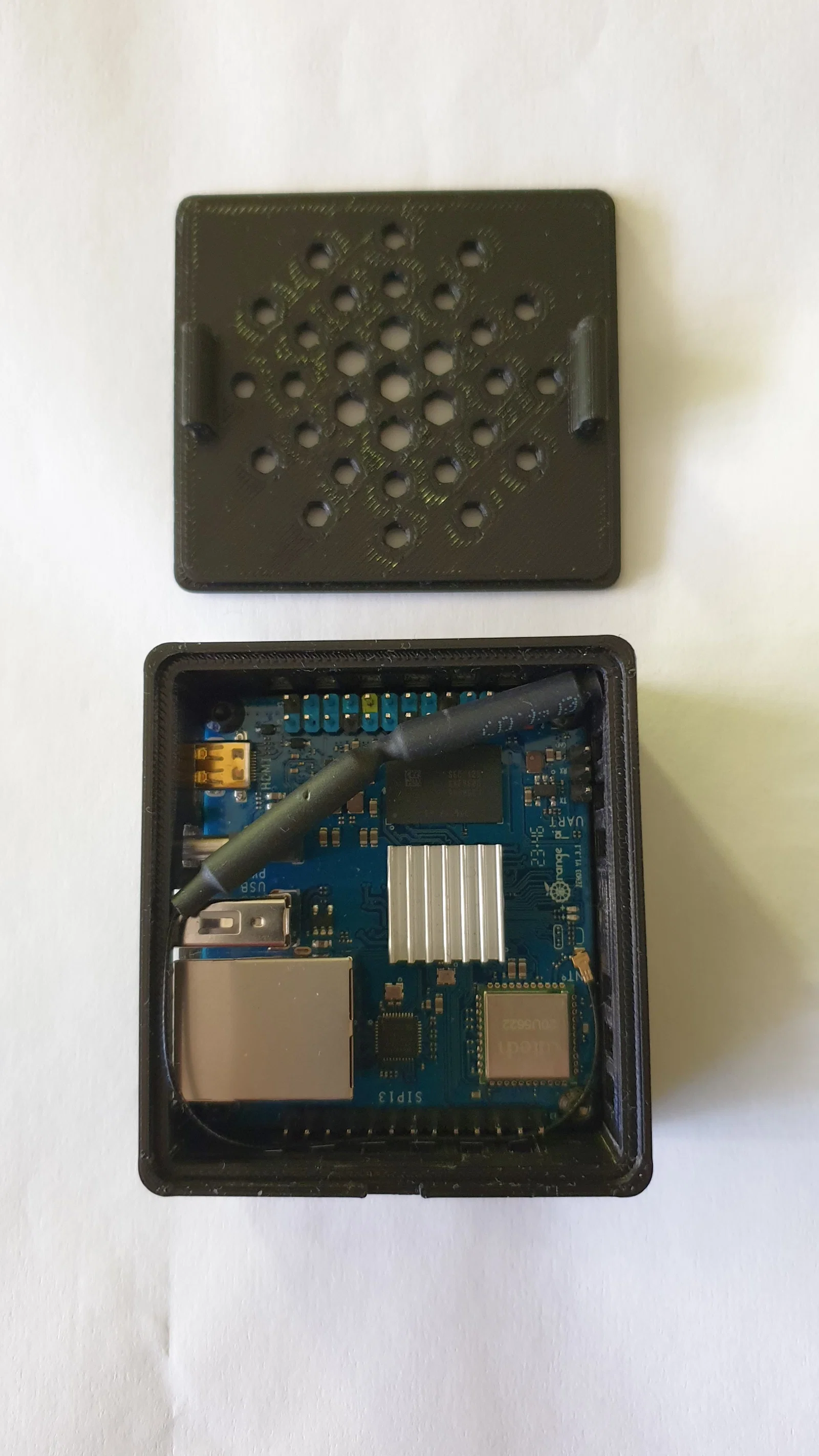

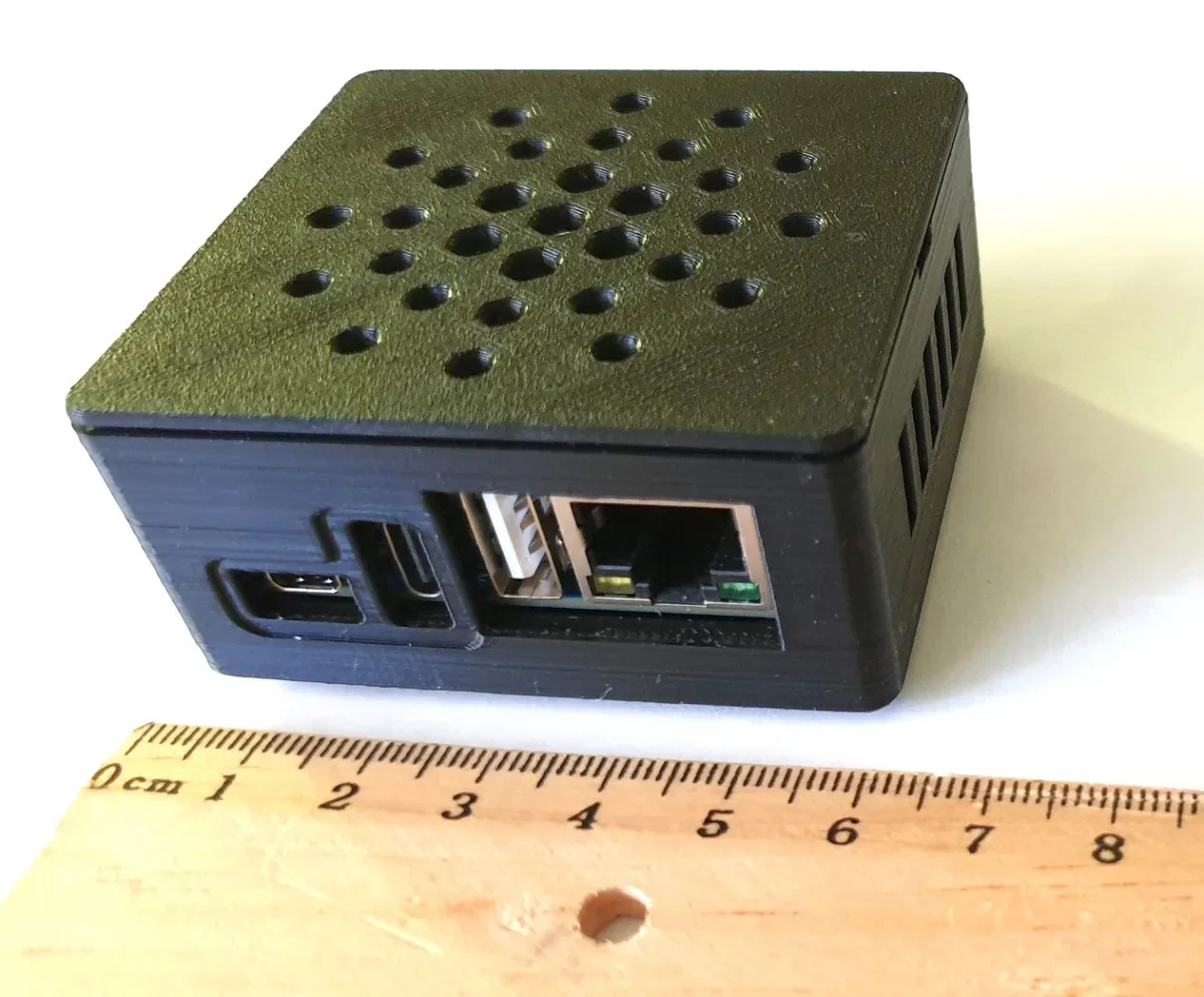

Đây là hình sau khi lắp ở phiên bản hộp không dùng anten ngoài. This is how it looks in the box model without external antenna:

Mình cũng thiết kế một phiên bản có anten ngoài. I also designed a model with an external antenna.

Mình chừa sẵn 4 vị trí để dán pad keo. I have provided four areas for adhesive pads.

Chi tiết khe cắm thẻ micro SD. Detail of the micro SD card entry.

Để làm đèn báo hoạt động (LED indicator) mình dùng PLA trong suốt.  As an indicator of the operation led I have used a transparent PLA.

Để đóng nắp, chỉ cần ấn nắp vào thân cho tới khi nghe “click” là vào khớp. To close the lid simply press against the body until it clicks into place.

Để mở, dùng tua vít và xoay. To open it, use a turning screwdriver

Hộp này tương thích với loại tản nhiệt full (total heatsink). Cần cắt bỏ 4 trụ nhựa phía trên để tản nhiệt có thể lọt vào hộp. Để cắt ở các góc có thể dùng kìm cắt. Phần dưới của tản nhiệt thì không dùng. This box is compatible with the total heatsink. You have to cut the top four plastic dividers so it can fit into the box. To cut them at the corners you can use cutting pliers. The bottom part of the heatsink is not used.
