Revo Nozzle Holder - Bộ giữ nozzle E3D Revo dạng module cho Prusa

Thiết kế của mình cho một bộ giữ nozzle E3D Revo dạng module.

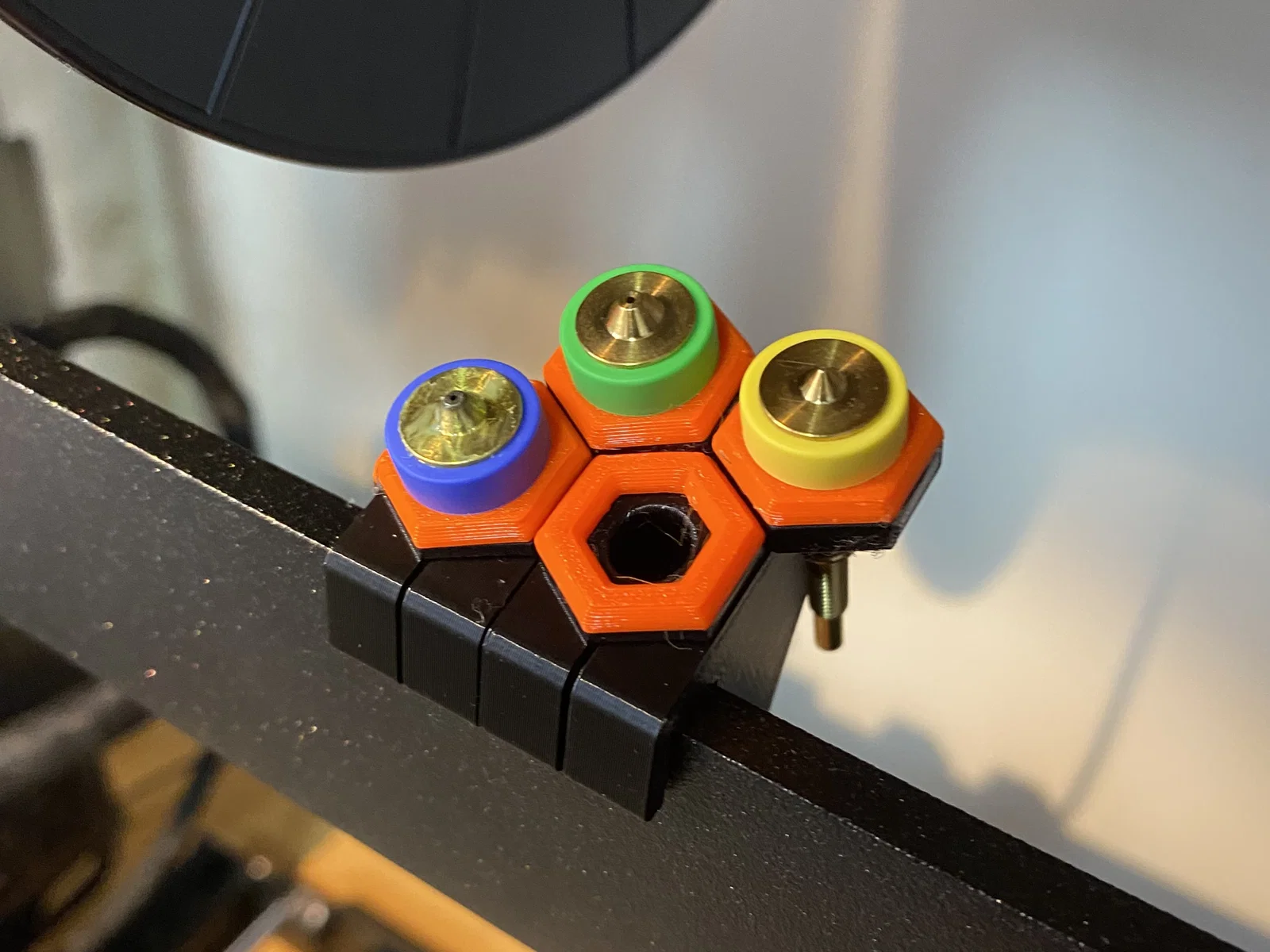

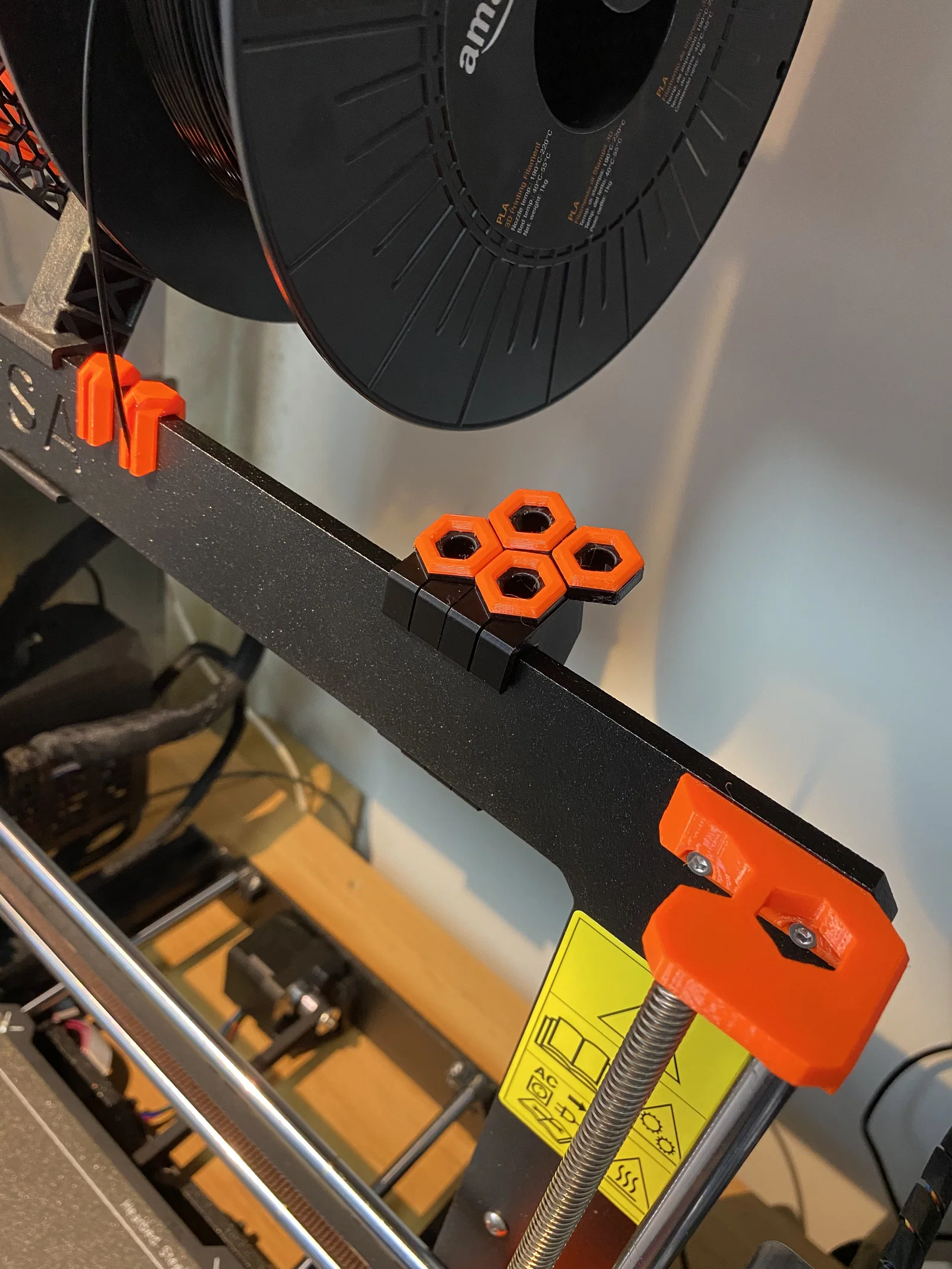

Mình muốn một món gắn vừa lên máy (PrusaMK3s), không quá to, chứa được ít nhất 3 nozzle và nhìn cũng hơi “lạ” một chút.

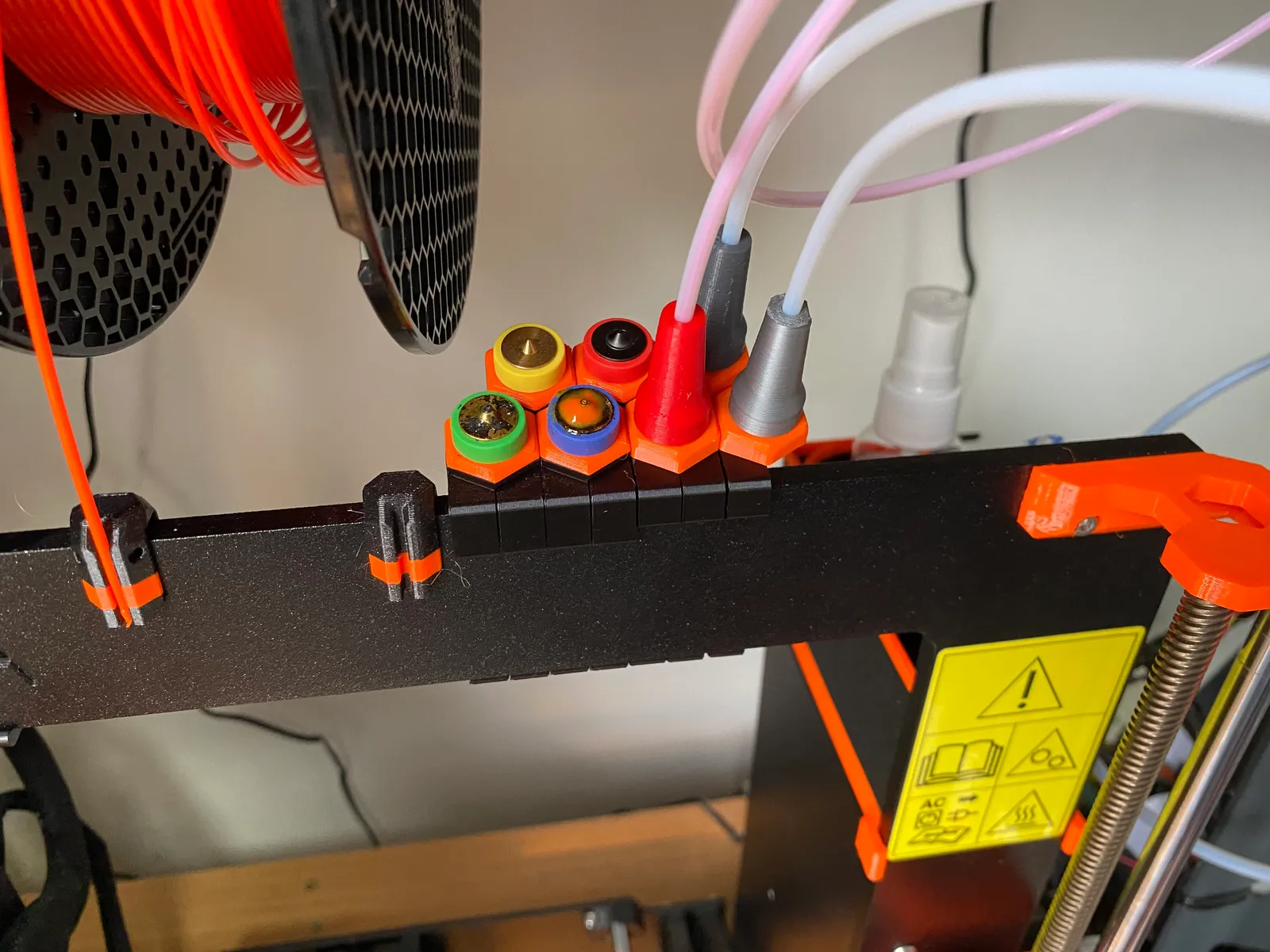

UPDATE - Thiết kế này đã được mở rộng và giờ tương thích với hệ magnetic reverse bowden của mình - xem hình bên dưới. Link:

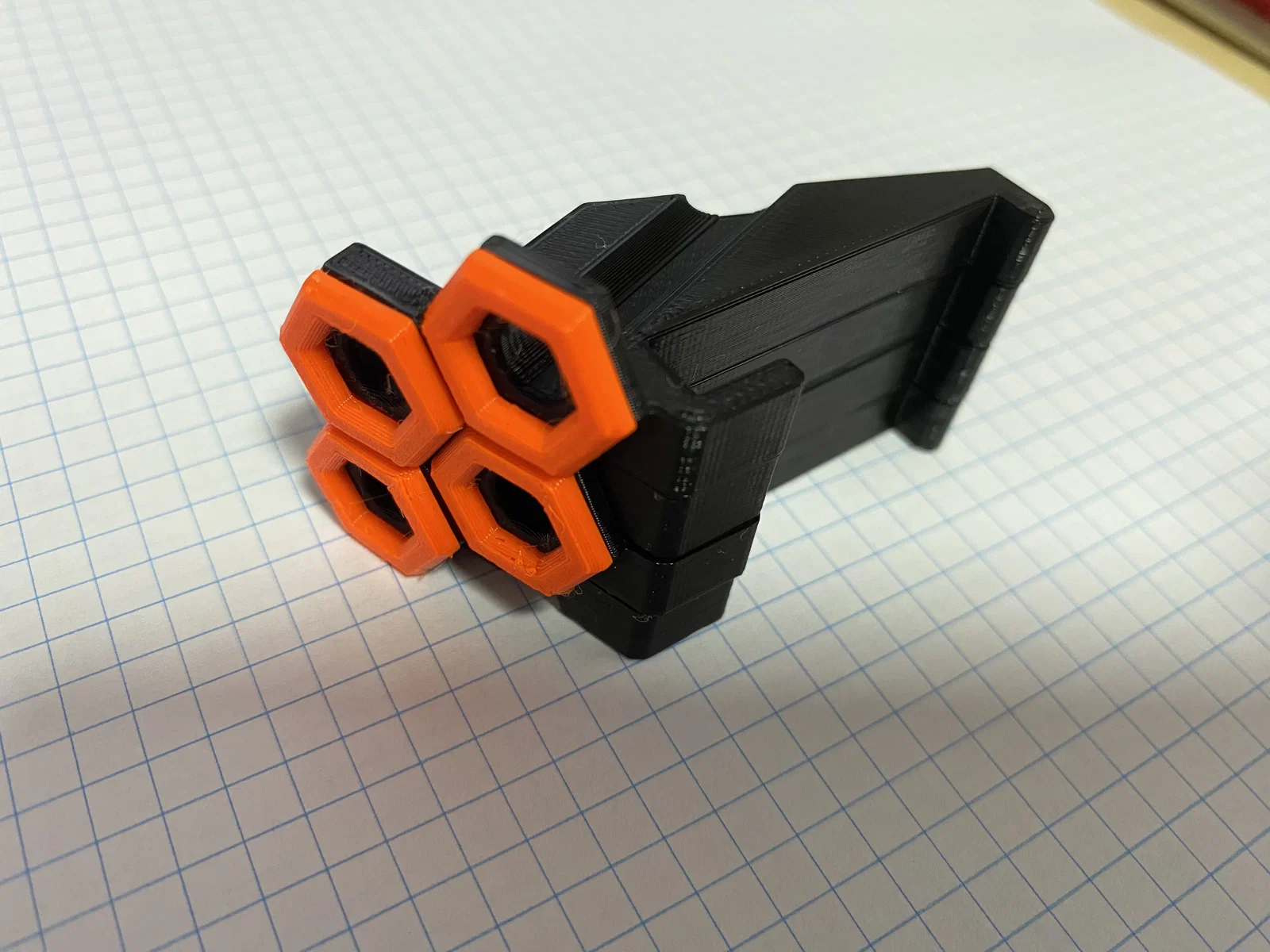

Mỗi clip sẽ giữ được 1 Revo nozzle, và một cặp clip ngắn + dài có thể ghép (tile) với nhau. Bạn có thể mở rộng để chứa nhiều hay ít nozzle tuỳ số bạn đang có.

Có 3 file;

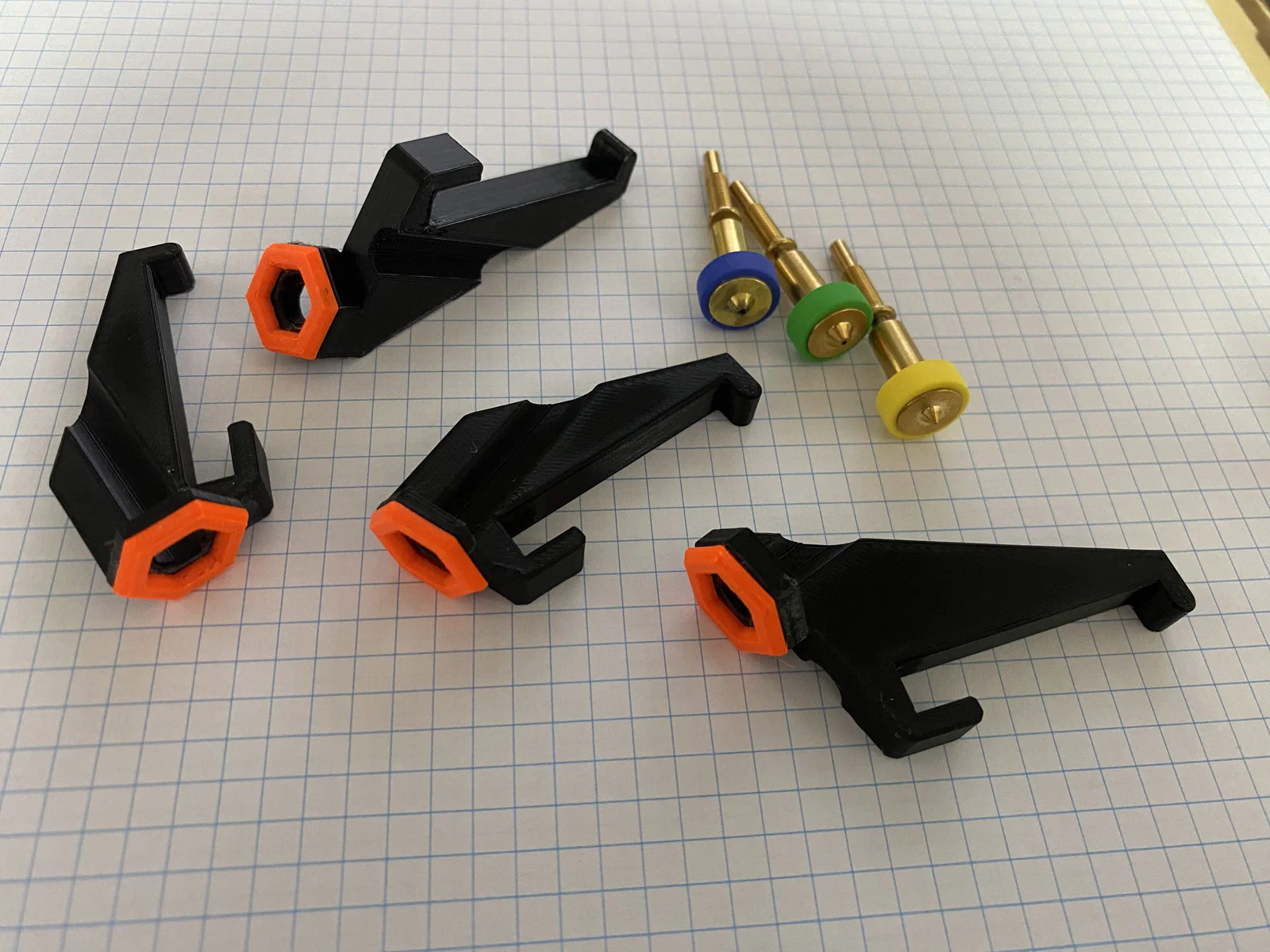

• Một cặp clip - dài và ngắn
• Một cặp clip - có ngàm gắn cho miếng insert lục giác màu riêng
• Và một miếng insert lục giác phần top rời

Mỗi mẫu đều có bản .stl và .3mf.

Bản model của nozzle thì được dựng ở đây:

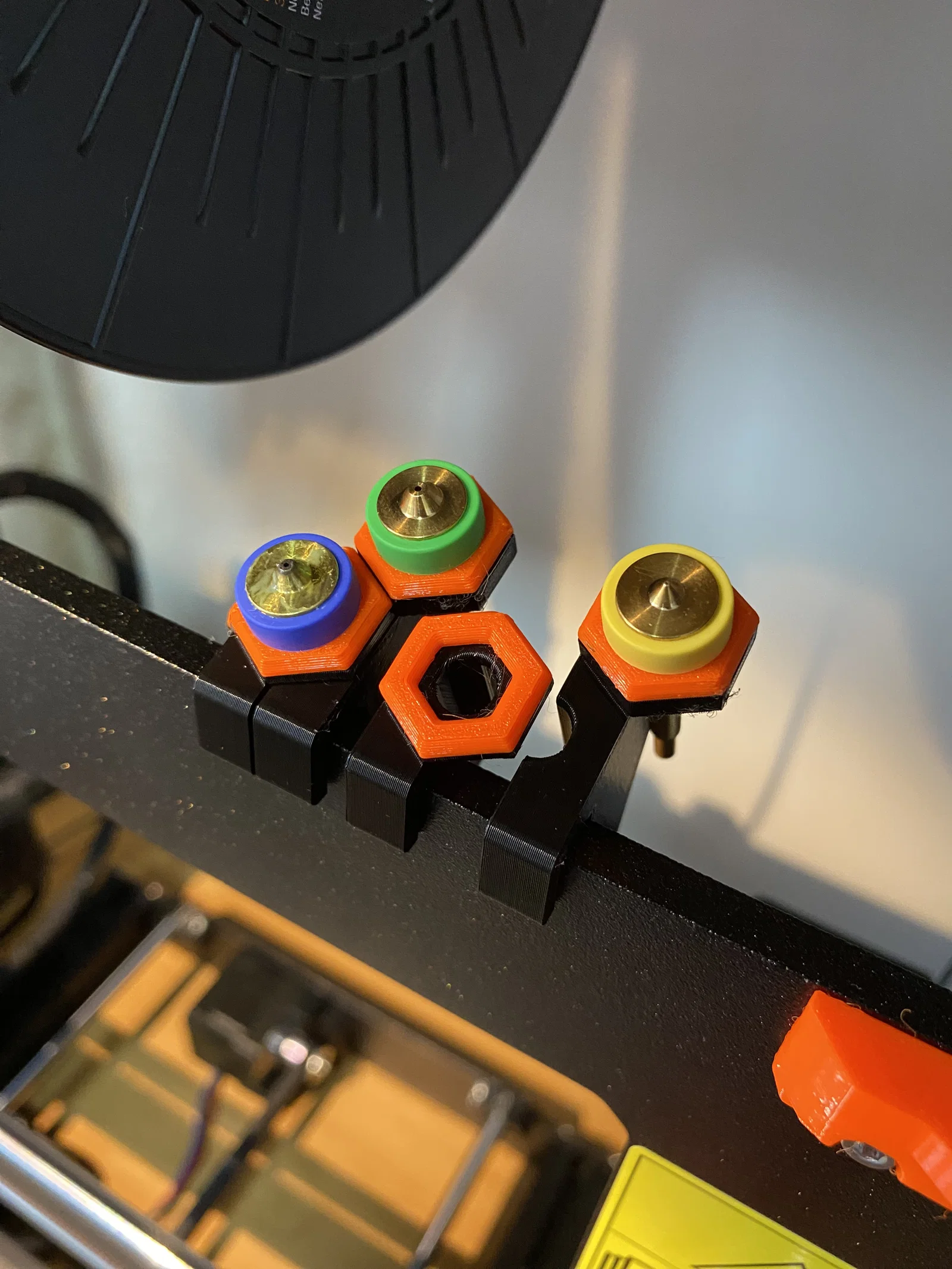

Các holder “phía sau” cao hơn phía trước 2mm để tạo hiệu ứng so le, và các phiên bản 2-part thì cao hơn bản liền khối tương ứng 1mm. Tất cả đều thay thế qua lại được và vẫn ghép tessellate với nhau ngon lành.

Bạn sẽ cần tự sắp xếp file để in, nhưng cũng khá đơn giản. Mình đề xuất in theo từng cặp. Tất cả in ổn không cần supports, và mình in ở layer height 0.2.

Nếu bạn làm bản 2 màu, dùng vài giọt keo 502 (superglue) để cố định miếng insert lục giác vào.

Nếu phối màu lục giác trùng với Nozzle socks thì nhìn sẽ hay, nhưng mình không có màu vàng hay xanh lá. Màu cam Prusa thì với mình là hợp bài luôn!

Hệ này cũng tương thích hoàn toàn với setup reverse bowden mà mình vẽ. Ai quan tâm thì xem link nè:
