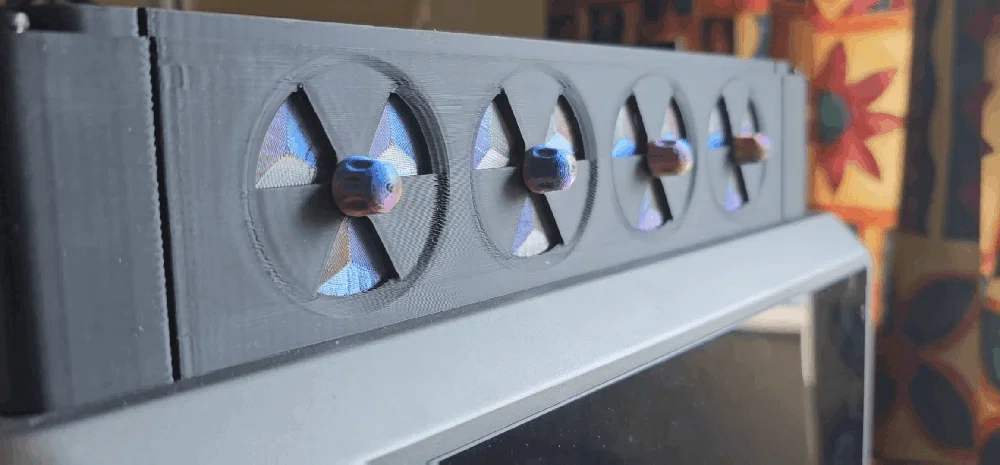

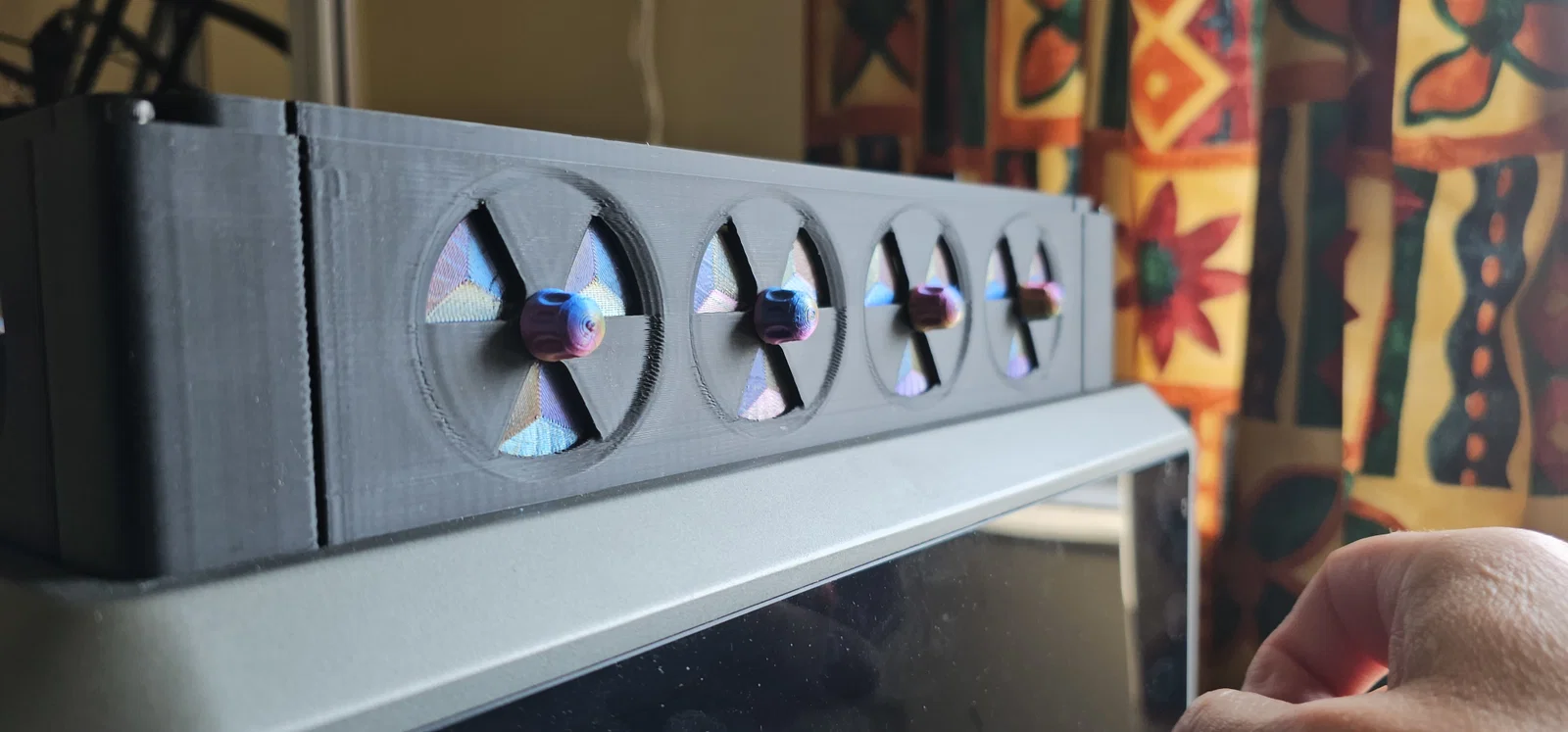

Bản cập nhật riser nắp K1/K1C 60mm kèm geared vents

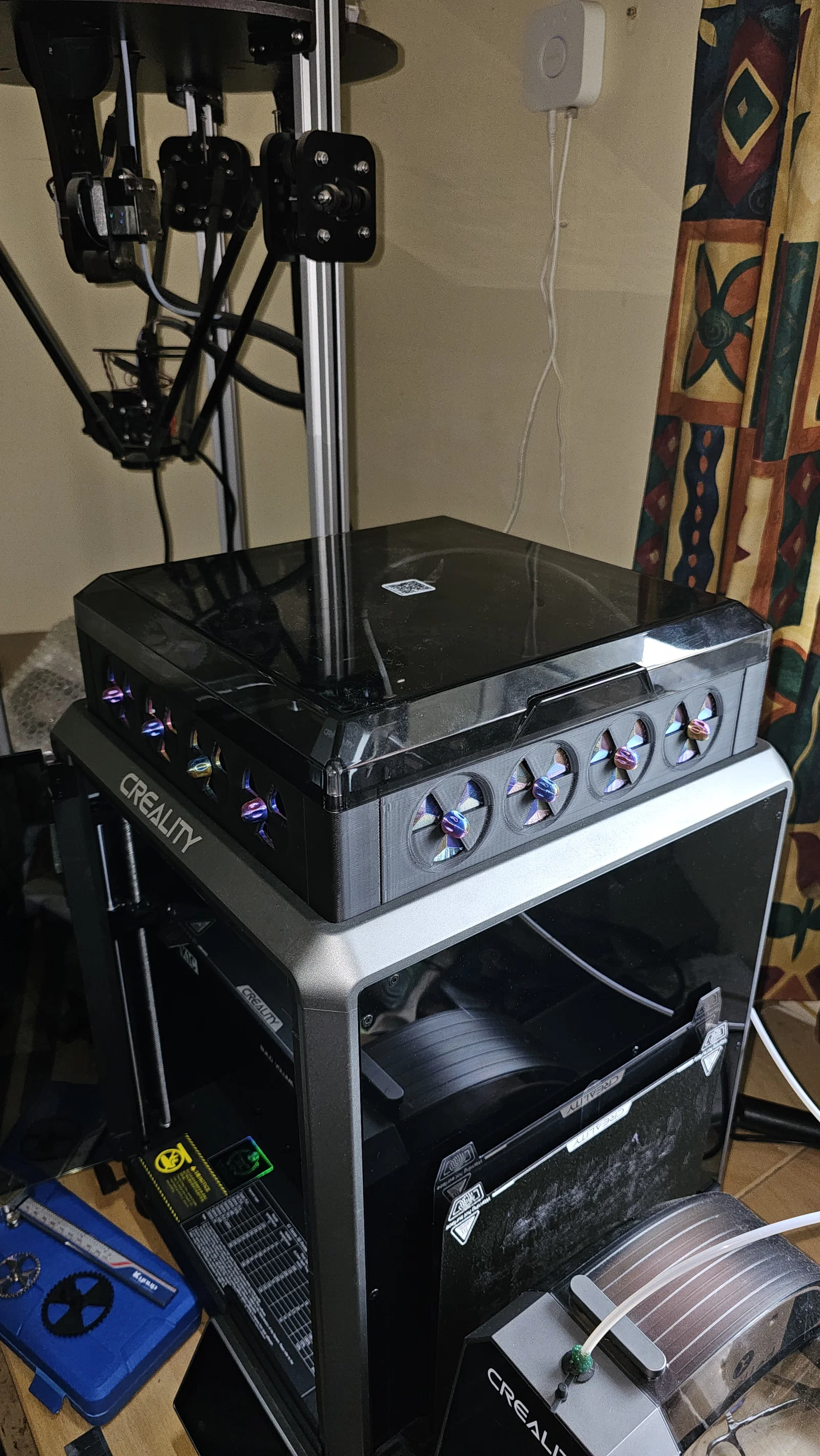

Thiết kế nâng nắp Creality K1/K1C lên 60mm, tăng thông gió nhờ geared vents. Hướng dẫn in panel/corner dựng đứng, không scale; ABS cho thân chính, PLA cho closures/nobs, kèm lưu ý lắp ráp và bản corner vát để fit lid dễ hơn.
Mô tả
In ấn
Mình in hết tất cả chi tiết ngay trên K1C. Các tấm panel và góc (corner) được thiết kế để in theo kiểu dựng đứng — bạn sẽ cần xoay các panel chéo trên mặt bàn in để đủ chỗ in — và không được scale. Nếu bạn đã chỉnh bridging ổn rồi thì không cần support. Mình in chúng với 3 walls và 15% infill bằng ABS.
Các chi tiết closures và nobs mình in bằng PLA.
Tất cả các chi tiết còn lại là dạng solid.
Ghi chú:

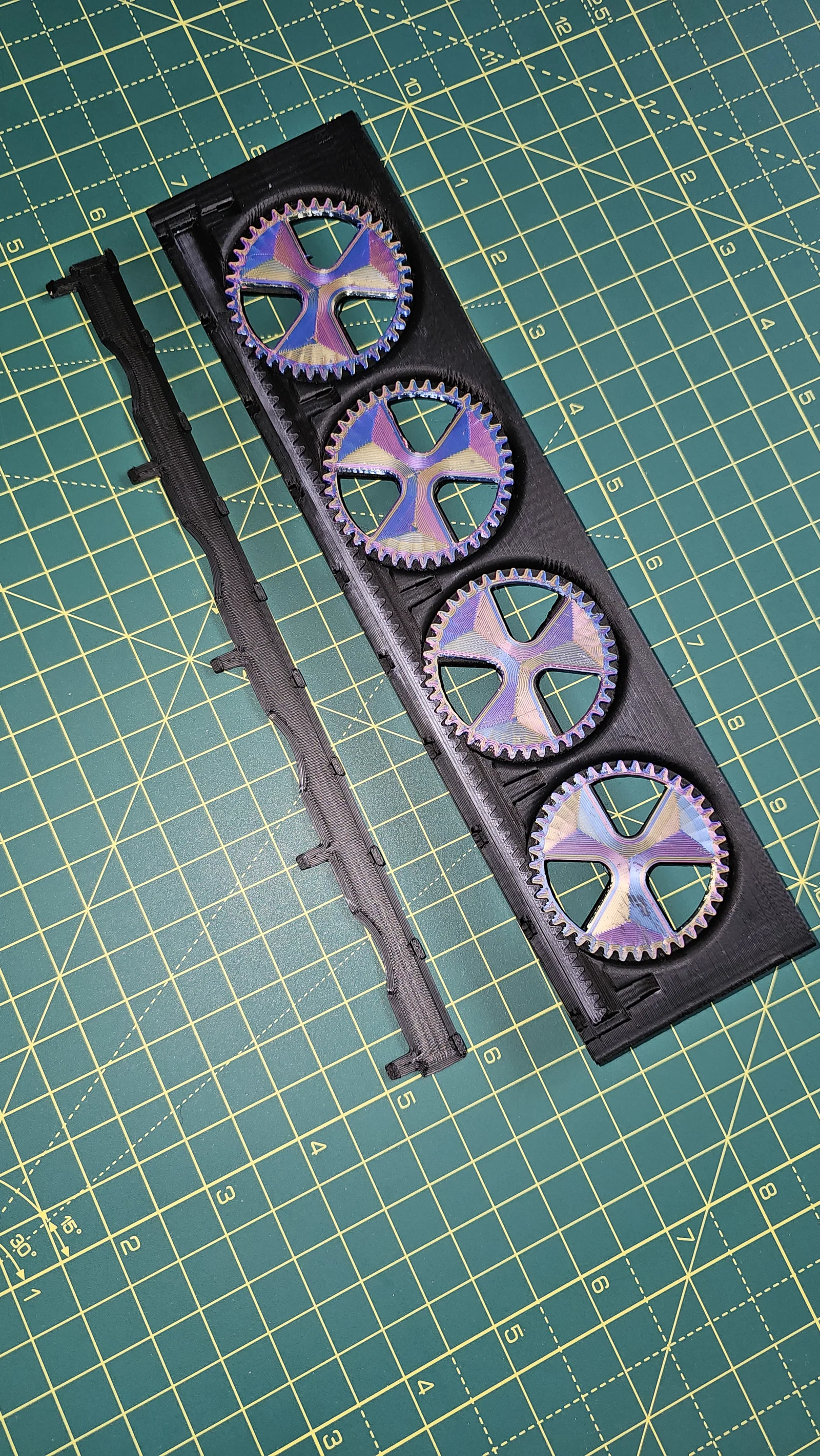

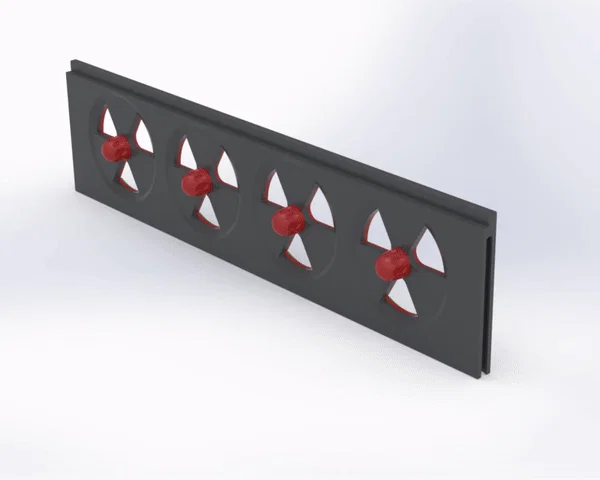

Khi lắp các vent panels, lưu ý là có thể bạn sẽ cần đảo ngược rack hoặc chỉnh lại hướng của closures để ra kết quả tốt nhất.
Mình chuyển các con ốc zin lên phía trên của các corner để nắp (lid) và nam châm (magnets) bám/snap vào, và dùng ốc M3 cap head để cố định các corner vào máy in.

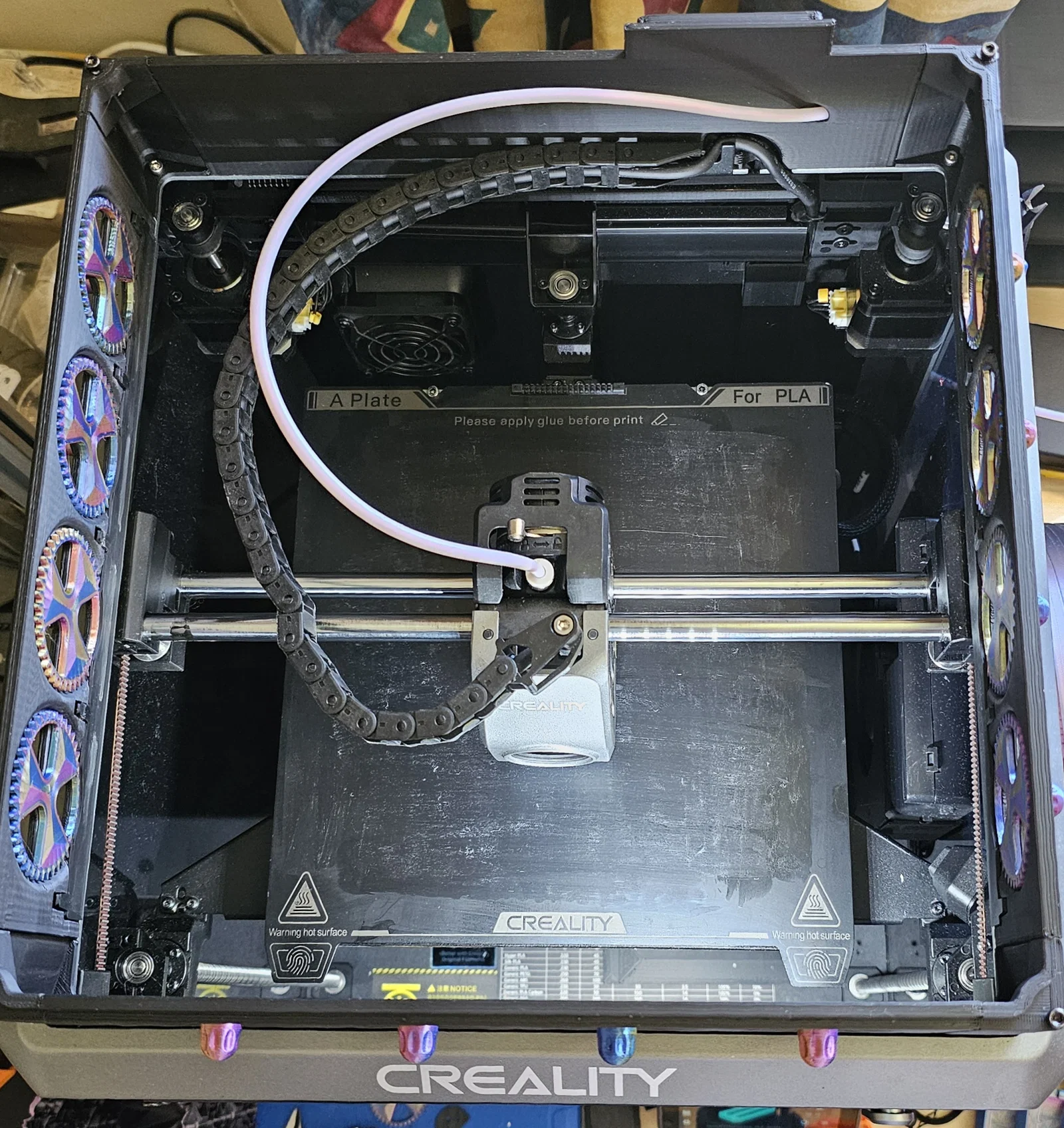

Mình cũng quyết định là để cải thiện đường đi của ống PTFE, mình rút nó ra khỏi cable chain (xem hình).
CẬP NHẬT:
Mình đã thêm một corner hơi vát (tapered) để nắp dễ lắp hơn.
