Ê-cu & Bu-lông Tham số (Parametric) – Tối ưu cho in 3D

Mình rất có thể sẽ upload thêm các loại nut và bolt khác được tạo từ file này.

Phần cắt rỗng ren của Nut (để tránh việc in ra những đoạn ren quá mỏng trên nut) đôi khi có thể bị lỗi nếu kích thước nut không phải là bội số của pitch.

Ren được tạo theo tiêu chuẩn ISO rồi mới cộng thêm clearance — mình làm vậy vì chức năng tạo ren có sẵn trong Fusion (Fusion 360) khá kỳ, vừa hay lỗi vừa nặng khi chạy.

Để khớp với phần cứng ISO ngoài đời, bạn sẽ cần đúng pitch theo đường kính đang dùng. Ví dụ với M8 bước ren thô (coarse pitch) là 1.25 mm.

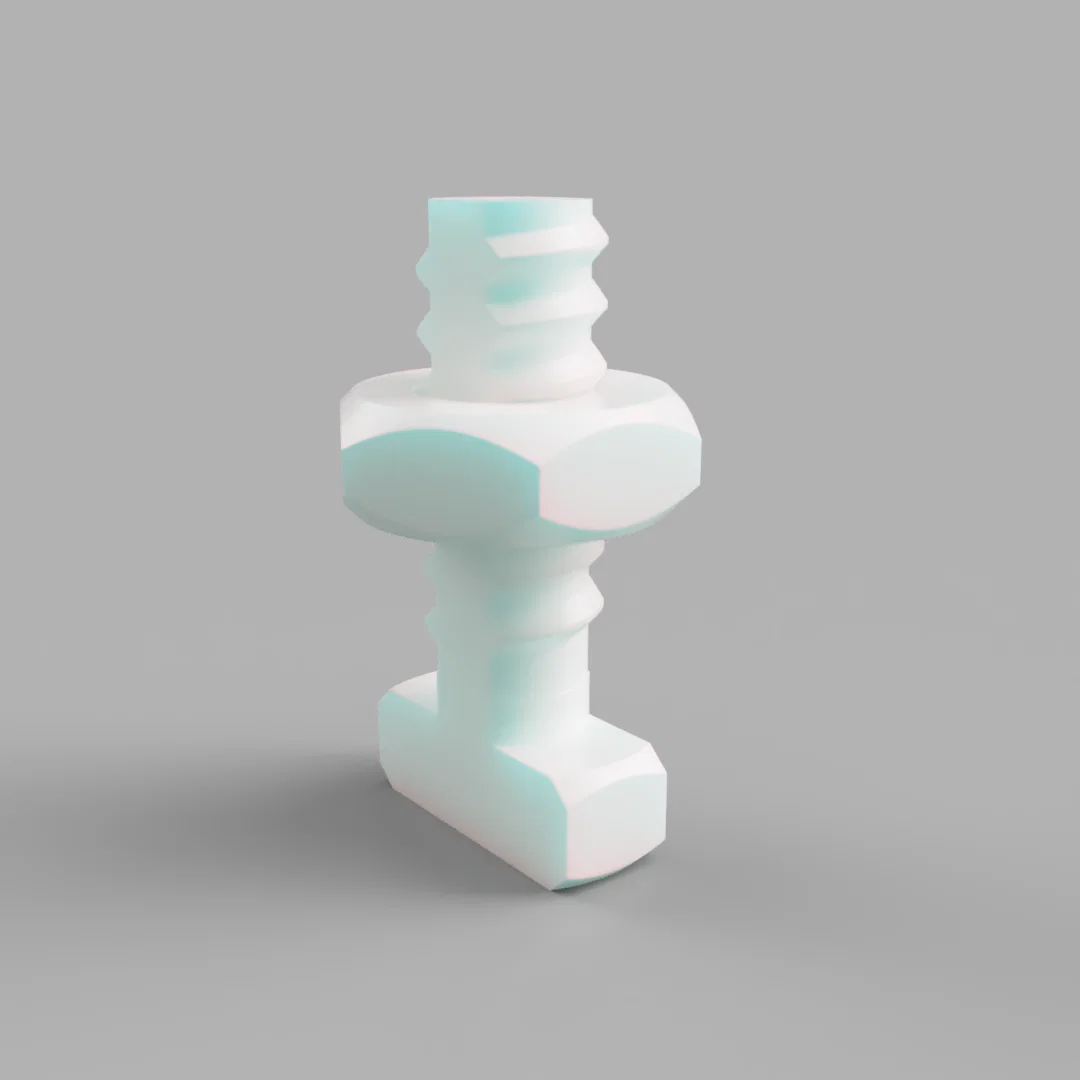

Bolt dạng đầu phẳng (flat) đặc biệt hữu ích khi 3D printing vì cho độ bền tốt hơn và dễ in hơn.

Các biến có thể thay đổi trong file f3d:

• Head Diam (liên kết với đường kính nut)
• Thread Pitch
• Thread Scale (để ren in 3D đẹp hơn)
• Thread Clearance
• Thread Major Diameter
• Head+Nut Thickness
• Head+Nut Chamfer
• Shank Length
• Flat Bolt (Y/N)
• Head+Nut Chamfer (Y/N)
• Head+Nut Faces (Y/N)

Nếu bạn gặp bug nào thì comment giúp mình, mình sẽ cố gắng sửa — có thể mình sẽ upload thêm phiên bản thứ hai cho các bolt dùng với lỗ countersunk.
