Case Elgato Stream Deck + Gá Racing Rig cho NextLevel Wheel Stand 2.0

Tác giả MartinMajewski

Lượt tải
203
Lượt thích
26
Lượt coi
1.664

File 11 5,4 MB

  • NextLevel-RacingRig-StreamDeck-MK4-PrusaSlicer_1776774989.3mf3MF · 575 KB
  • RacingRig-StreamDeck15-Case_1776774990.3mf3MF · 399,7 KB
  • RacingRig-BasePlate_1776774991.3mf3MF · 73,1 KB
  • NextLevelRacing-RigMount_1776774992.3mf3MF · 407,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mô tả

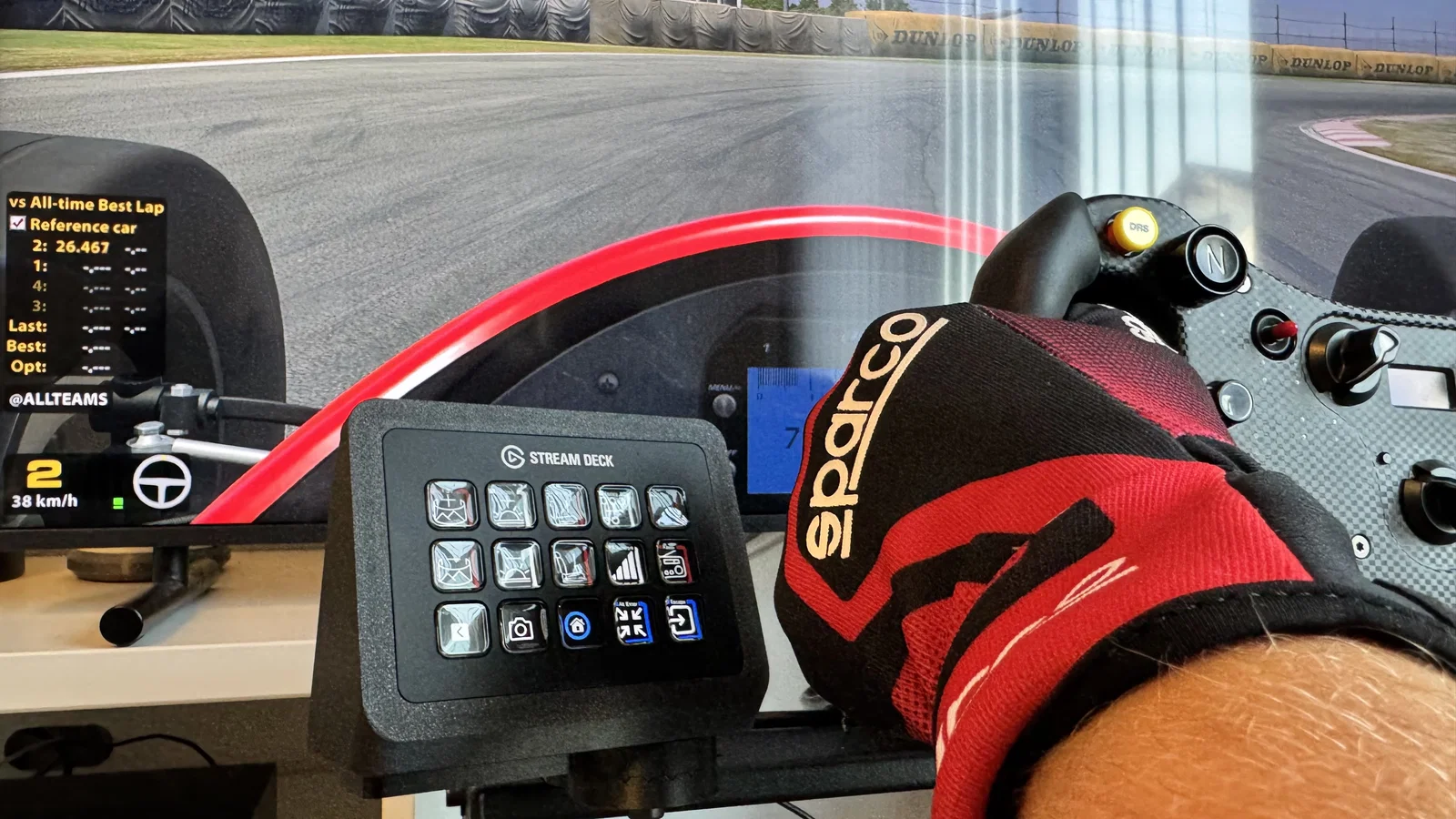

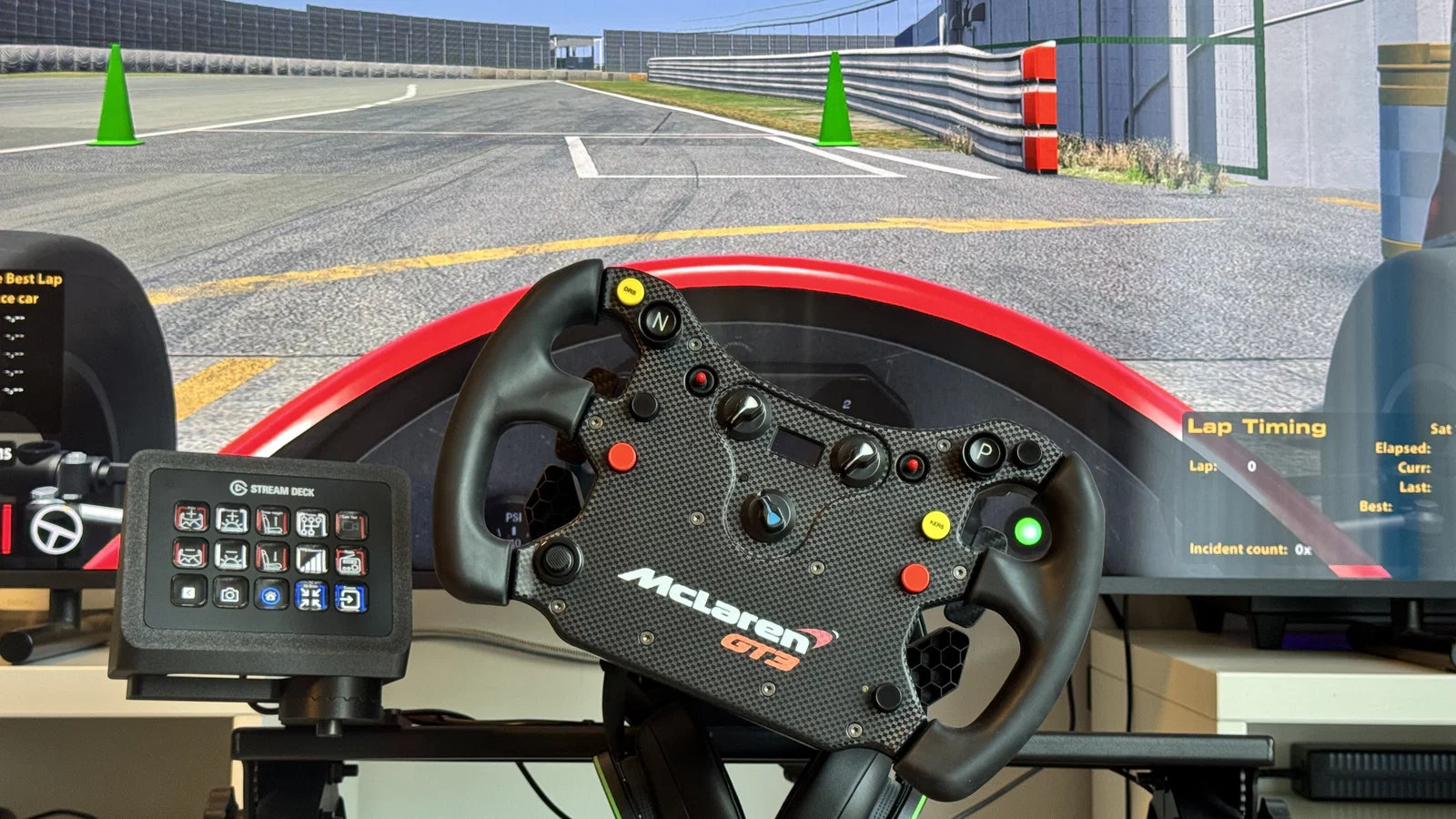

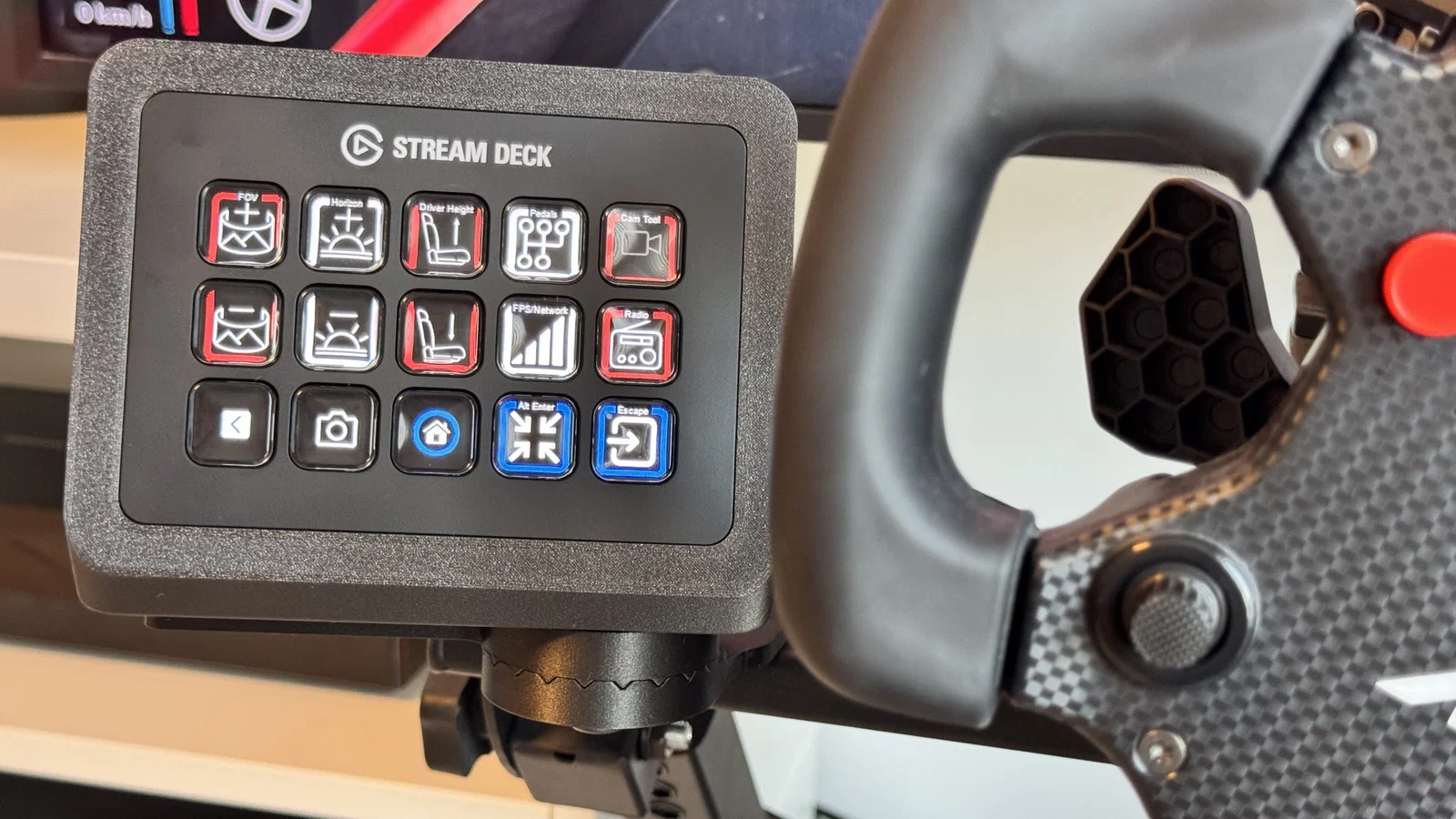

Mình dùng Elgato Stream Deck 15 như một bảng nút bấm (button dashboard) cho NextLevel Wheel Stand 2.0 và đã thiết kế một bộ gá (mount) cho racing rig kèm case cho nó.

Toàn bộ cụm lắp gồm 3 phần:

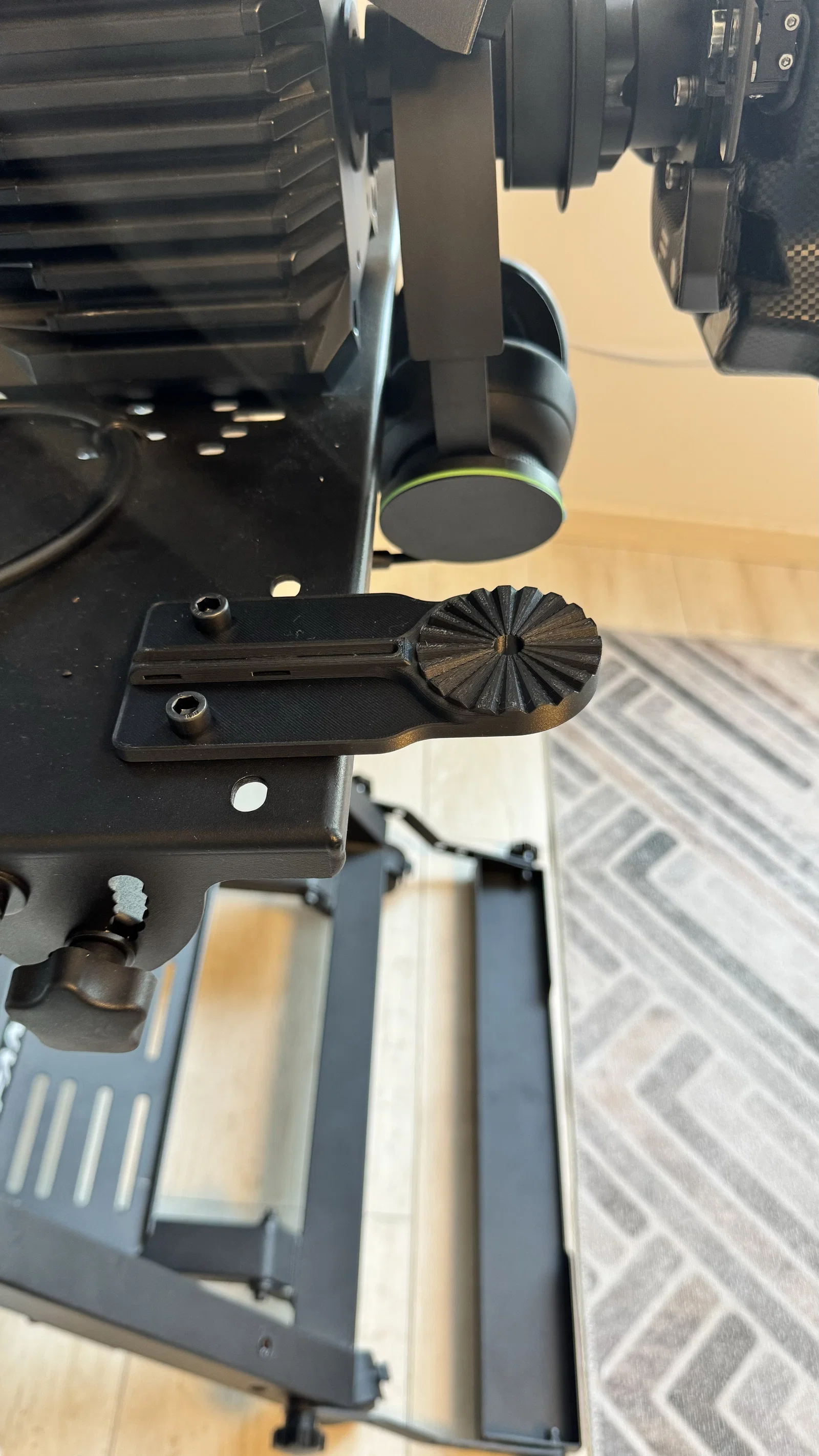

  1. Tấm gá lên rig (rig mount plate), dùng để gắn vào NextLevel Wheel Stand 2.0

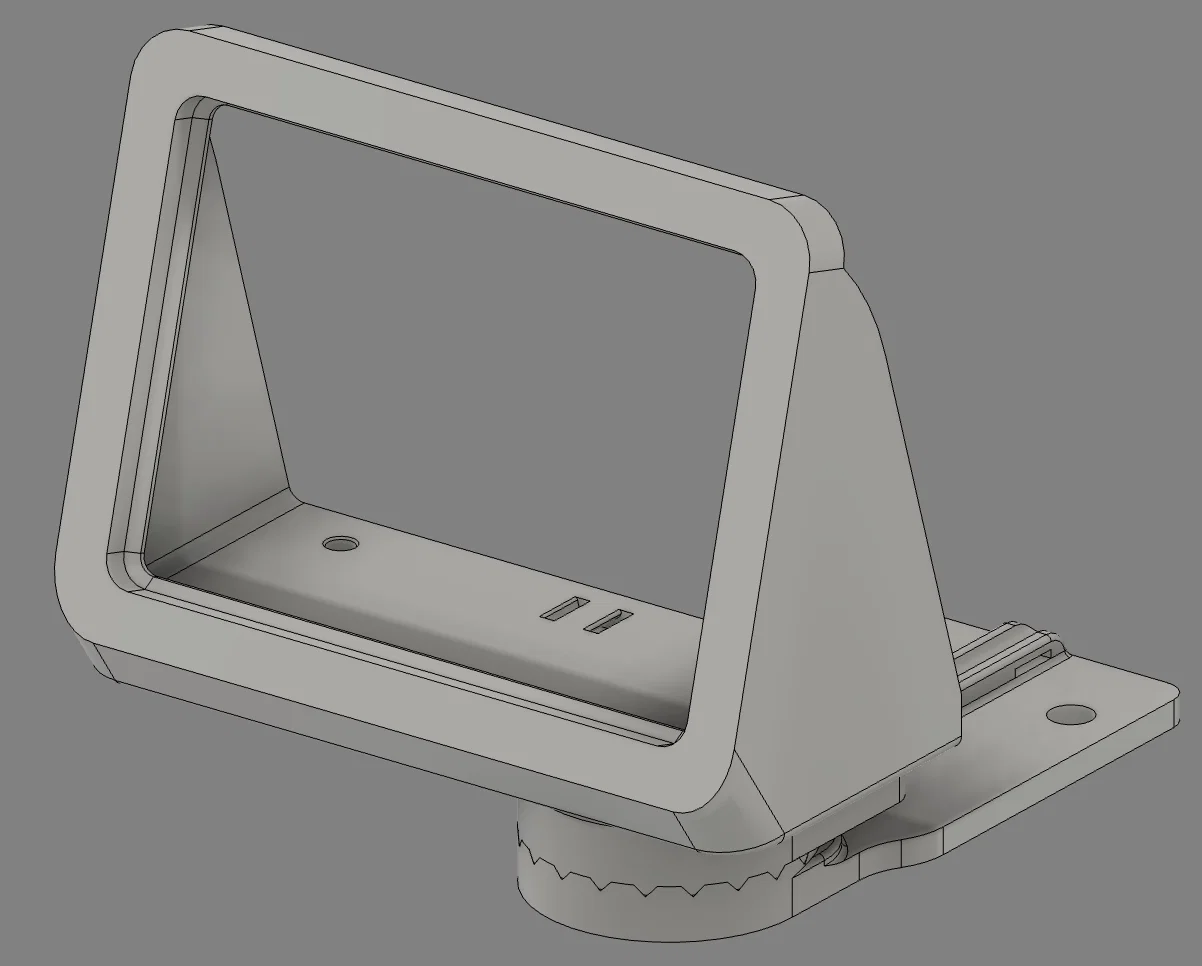

  2. Tấm đế (base plate), nằm giữa rig mount plate và là nền để gắn các phụ kiện lên — trong trường hợp này là thiết bị Elgato Stream Deck bản 15 phím

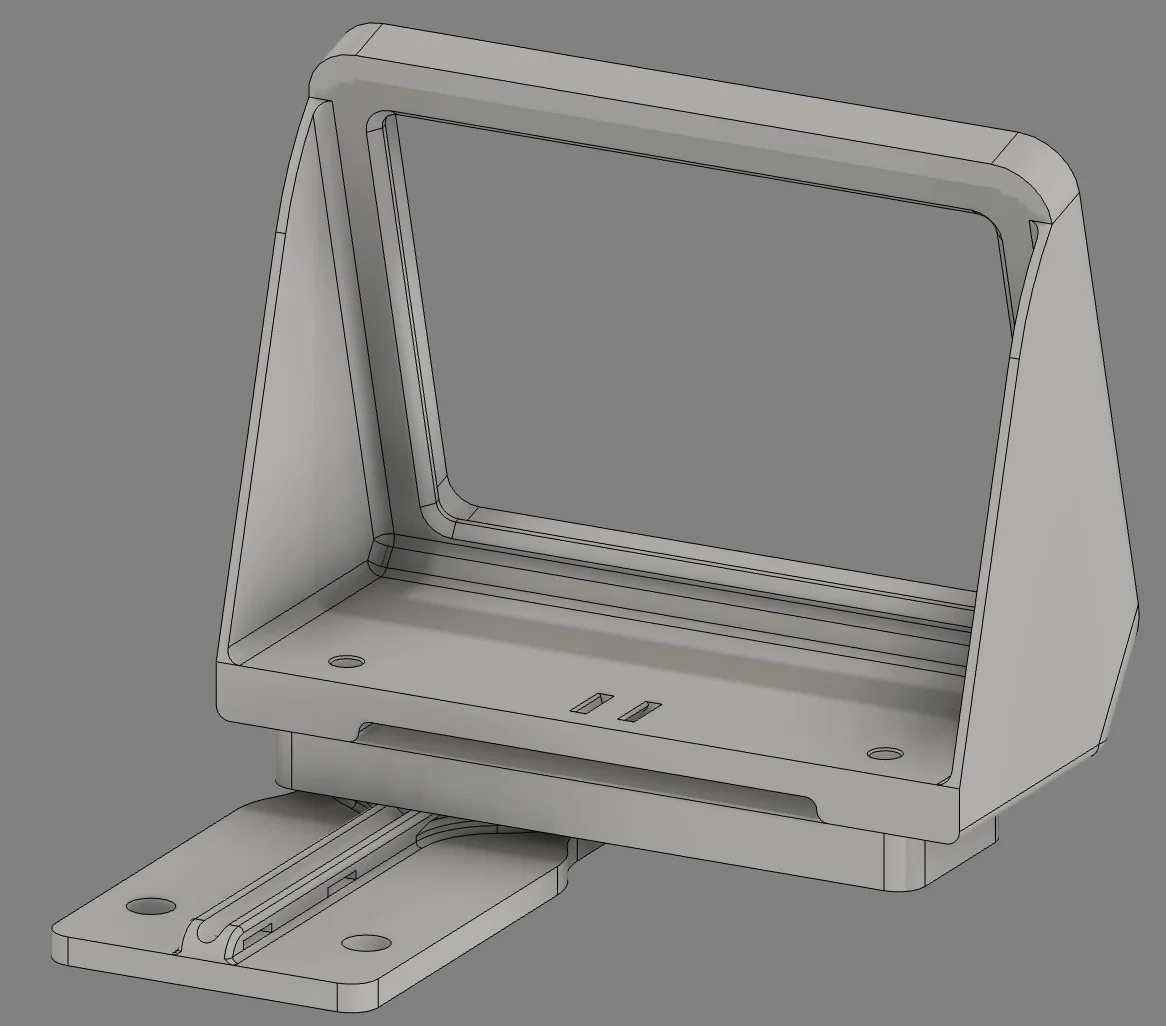

  3. Case Elgato Stream Deck cho phiên bản 15 phím

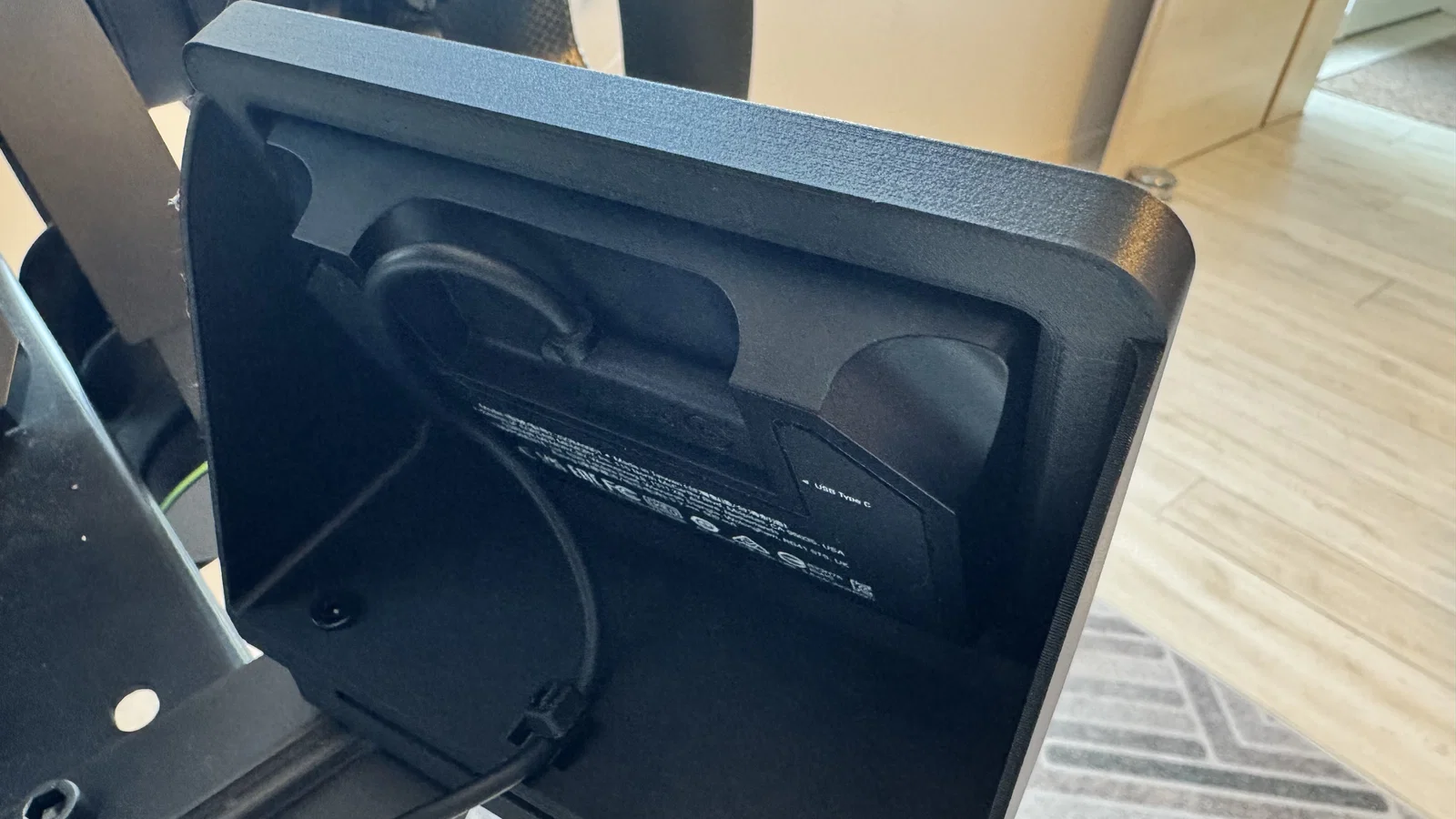

Mình thiết kế case Stream Deck khá kỹ để có thể in theo hướng đặt mặt trước úp xuống mà không cần support. Nếu máy in của bạn có độ ổn định kích thước tốt, Stream Deck sẽ trượt vào với lực cản rất ít, nằm chắc và khít/phẳng mặt trong case.

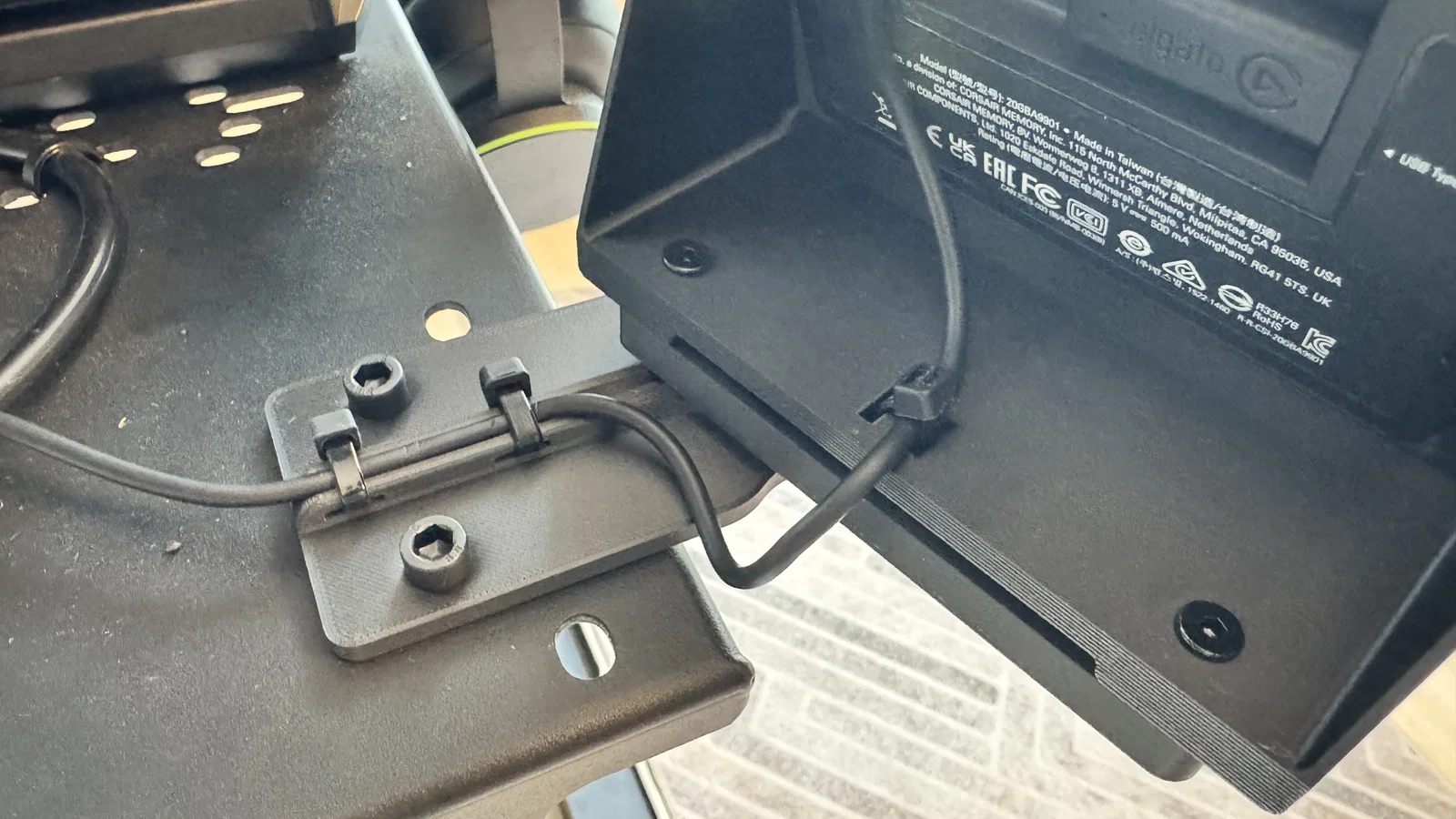

Phần quản lý dây (cable management) cũng có sẵn dưới dạng các khe để luồn dây rút (zip tie), đồng thời như một “lớp an toàn” thứ hai cho Stream Deck. Tuy nhiên, vì case được nghiêng lên trên và bạn chỉ tác lực lên mặt trước của Deck, nên gần như sẽ không bao giờ bị rớt ra ngoài do vô tình. Nhờ vậy không cần dùng ốc vít hay các tấm che mặt trước nhìn kém đẹp.

Để bắt case lên base plate, bạn sẽ cần 2 insert ren M5 (ví dụ:
https://amzn.to/4dDLU0u — affiliate link).

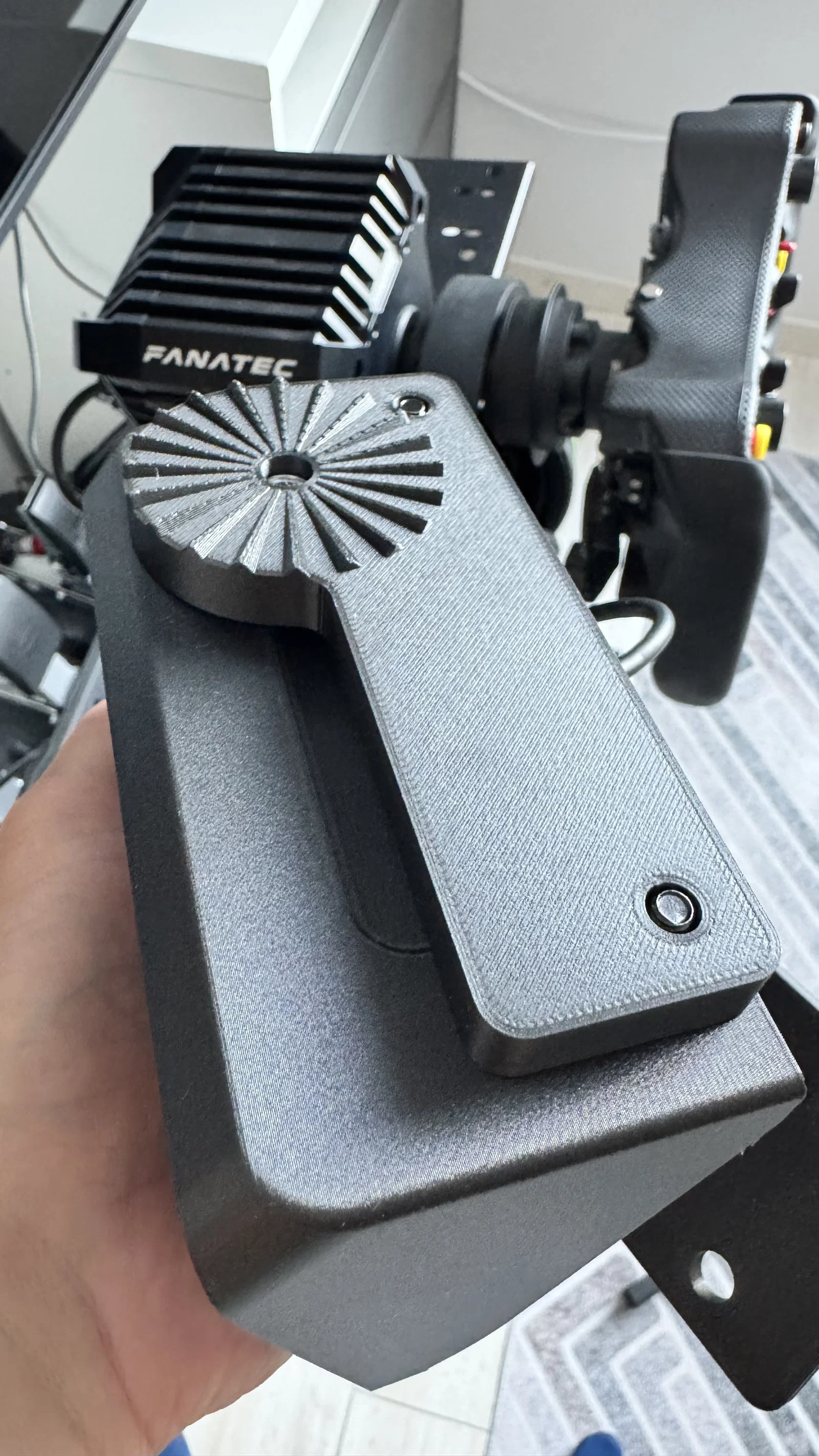

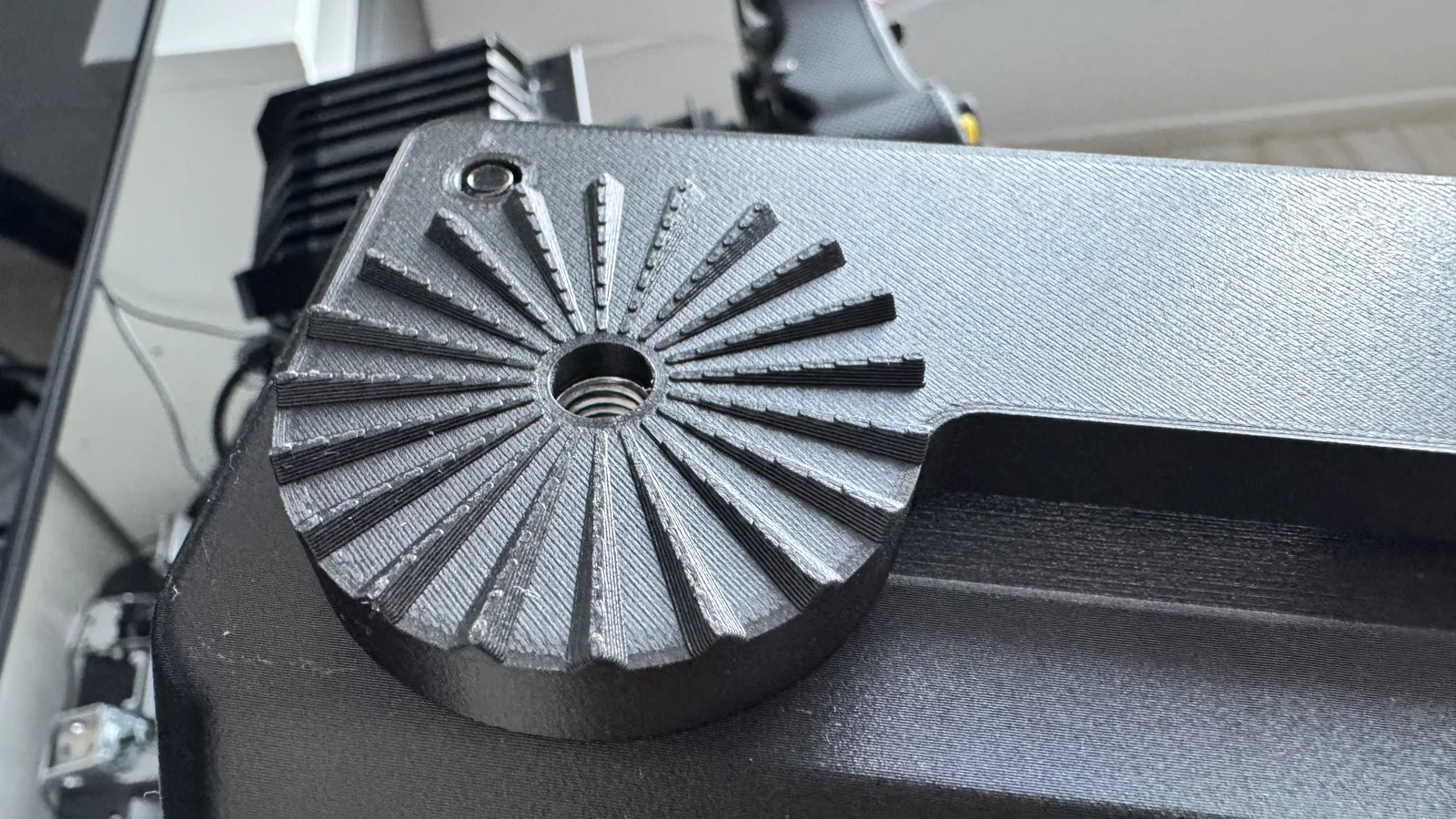

Rig mount plate và base plate có khớp Hirth (Hirth joint) để chỉnh góc yaw cho toàn bộ cụm. Bạn cần một đai ốc hãm nylon M8 (ví dụ:
https://amzn.to/4dqLwD2 - affiliate link) và một bu-lông M8x20 để siết hai phần lại. Bạn có thể dùng, ví dụ, một ốc vặn nhám (knurled screw) để thao tác chỉnh góc yaw nhanh hơn.

Ngoài ra, bạn cũng có thể dùng 2 phần này (rig mount plate và base plate) cho các rig và phụ kiện khác. Vì vậy, mình sẽ cung cấp thêm file Fusion 360 cho rig mount plate và file STEP cho tất cả các phần.

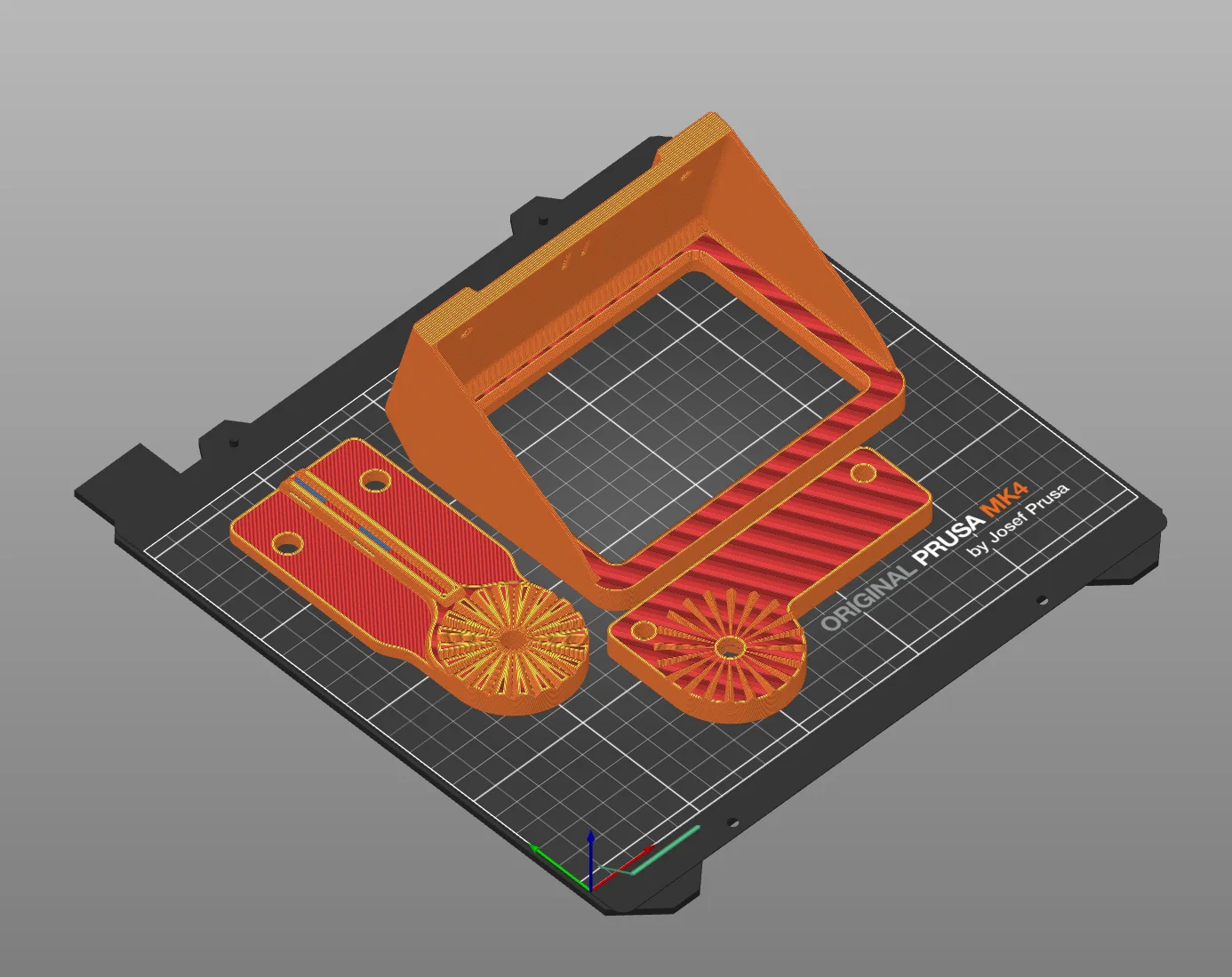

Bên cạnh đó có sẵn file 3MF và STL, cũng như một print project đầy đủ cho MK4. Bạn có thể xem phần print settings của mình trong đó.

Thông tin hỗ trợ thêm

Nếu bạn thích các sản phẩm mình làm, cân nhắc follow mình nha:

Nếu bạn muốn ủng hộ mình một ly cà phê để có thêm động lực và sáng tạo, bạn có thể tip qua Printables hoặc PayPal:

PayPal.Me

Hoặc bạn cũng có thể dùng một trong các affiliate link bên dưới — tất nhiên là không có thêm chi phí hay phí ẩn nào cho bạn!

Affiliate Links (chung)

Cảm ơn rất nhiều, chúc bạn in vui vẻ,
Martin
