Phần nối dài giá đỡ cuộn filament Ender 3 (Ender 3 spool holder extension)

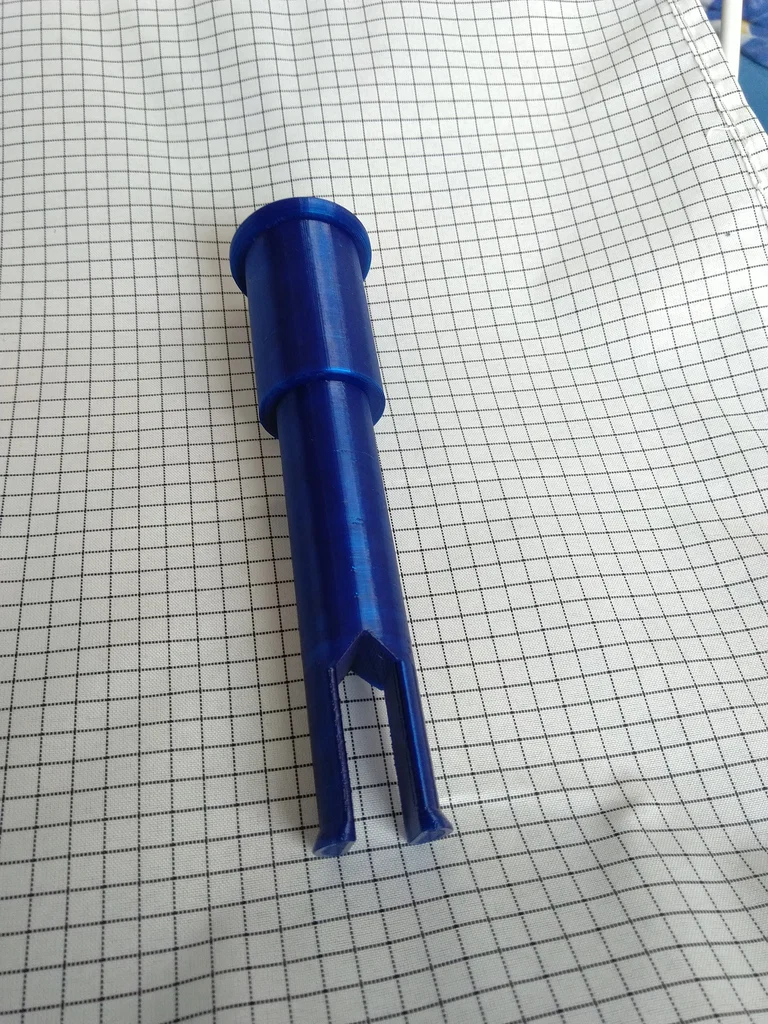

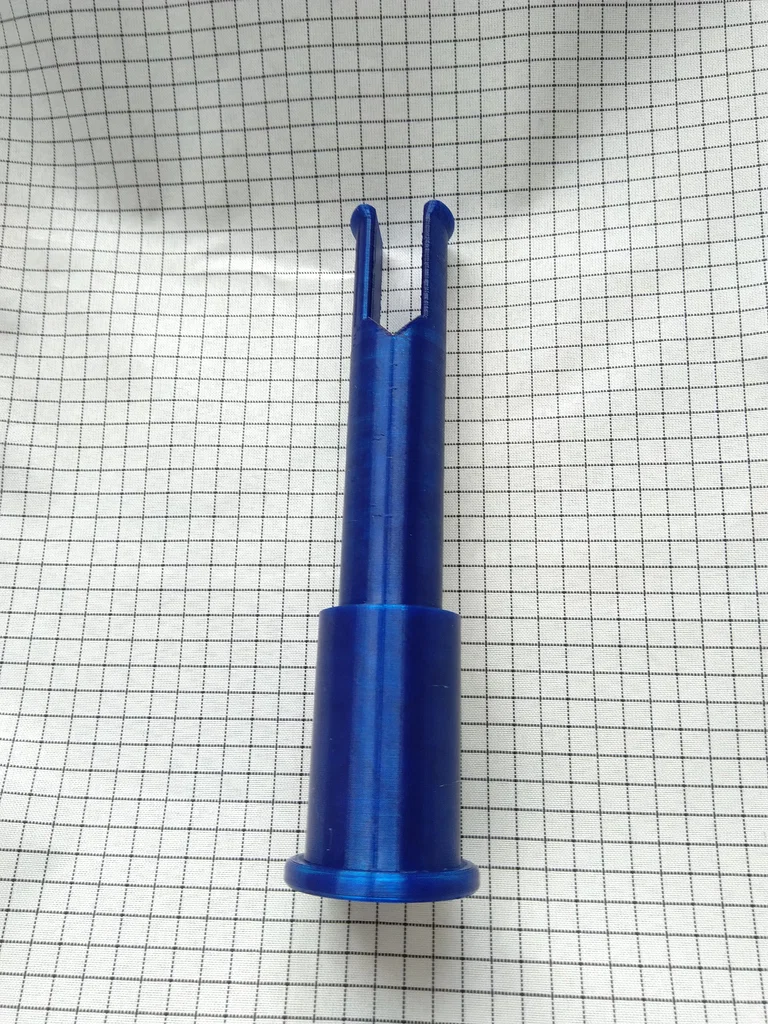

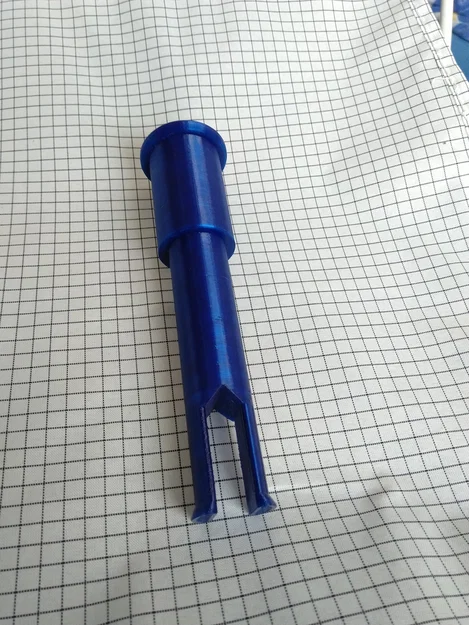

Đây là một món extension (phần nối dài) cho spool holder—chỉ cần cắm trực tiếp vào cái spool holder zin. Mình thiết kế để dùng được các cuộn filament bản rộng hơn (ví dụ như của PM) mà không lo bị tuột rớt khỏi trục.

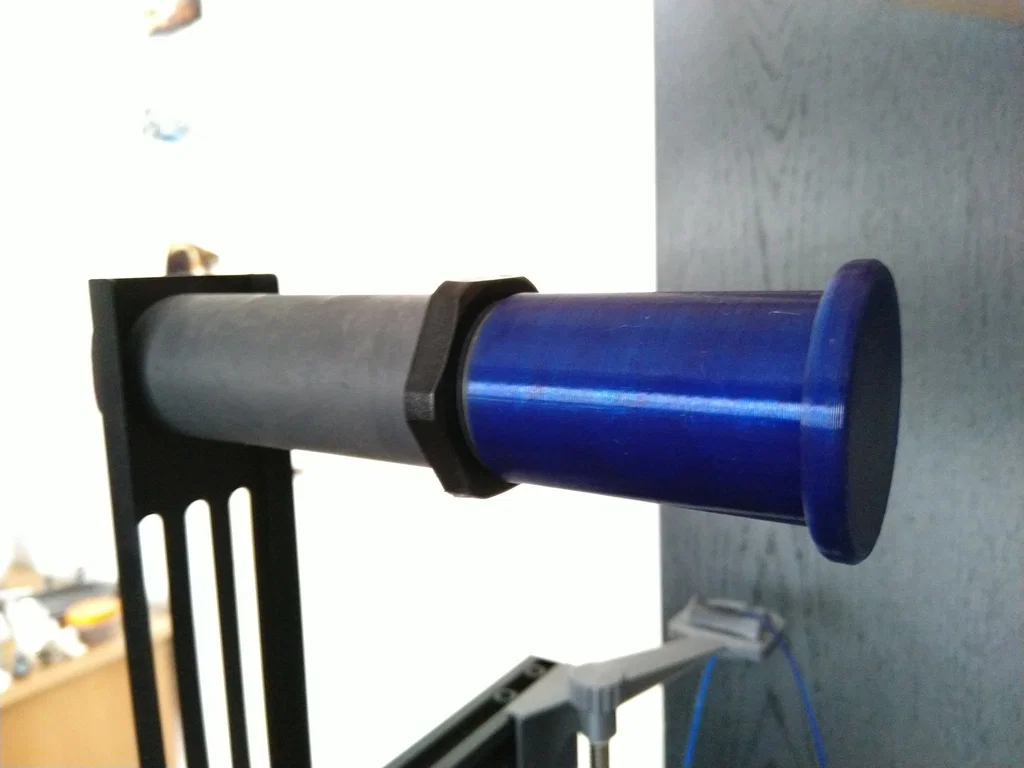

Bạn có thể dùng có hoặc không có con nut ở giữa, tùy loại spool bạn đang xài. Phần extension sẽ click cố định khi bạn đẩy vào hết hành trình.

Tuy nhiên, mẫu này được thiết kế cho Ender 3 bản zin đời đầu (máy mình là 2018). Một số bạn dùng Ender đời mới phản hồi là không vừa do thiết kế spool holder mới khác đi. Bạn nhớ kiểm tra kích thước có khớp trước khi in nha! Hoặc ít nhất so thiết kế holder của bạn với hình mình chụp.

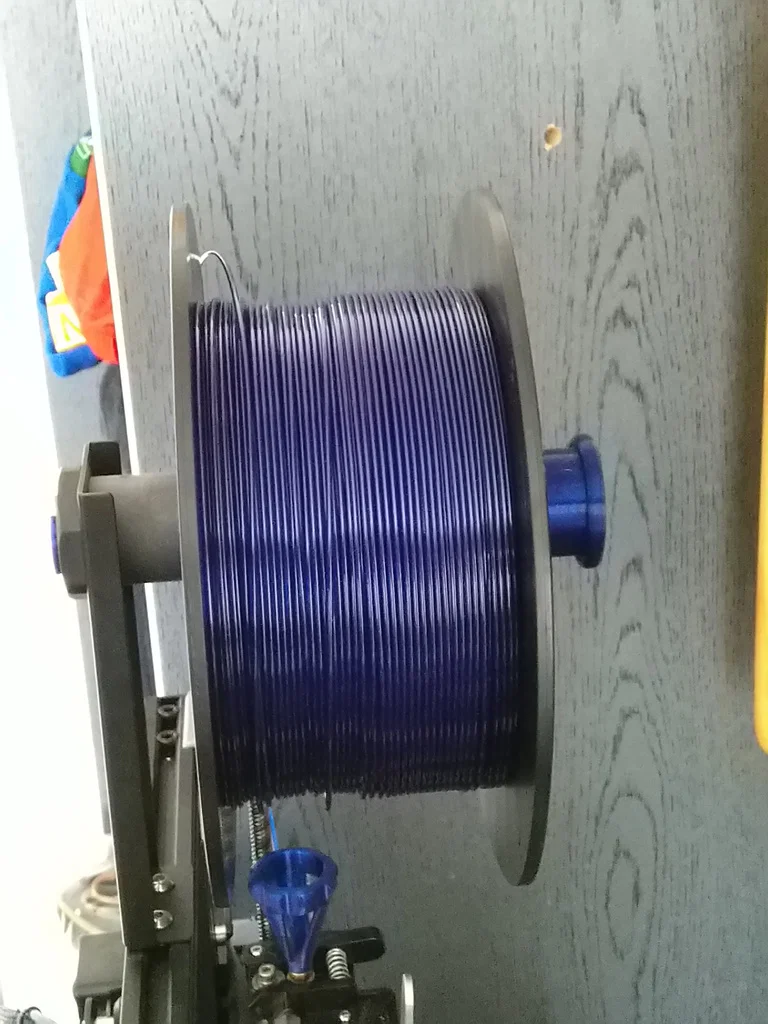

Đây là phần nối dài chứ không phải thay thế vì một lý do đơn giản: chịu tải tốt hơn. Ống zin khá cứng nhưng ngắn. Khi dùng extension luồn xuyên qua ống zin, phần ống zin sẽ đỡ cho đoạn nối dài, giảm lực đáng kể—nhờ đó hạn chế nguy cơ tách lớp (layer separation) trên chi tiết in nếu làm một cây dài tương đương. Vì vậy nó có thể treo các cuộn vài kg một cách ổn định.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

10% Cubic

Filament: Filament PM (Plasty Mladeč) PETG Transparent Blue

Notes:

Trừ khi bed adhesion của bạn quá tệ, không cần raft hay brim. PETG được khuyến nghị, nhưng PLA cũng dùng được. Chỉ cần in theo đúng orientation có sẵn.
Dùng tối thiểu 1.2mm walls và 1mm top/bottom thickness để đủ độ cứng.

Post-Printing

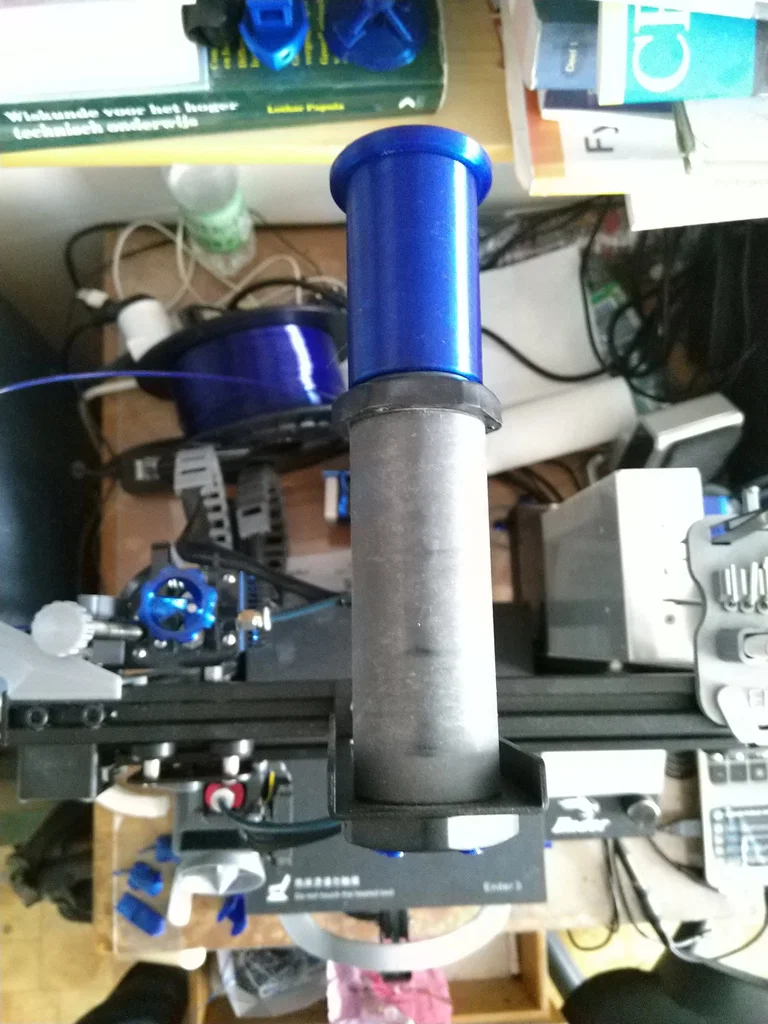

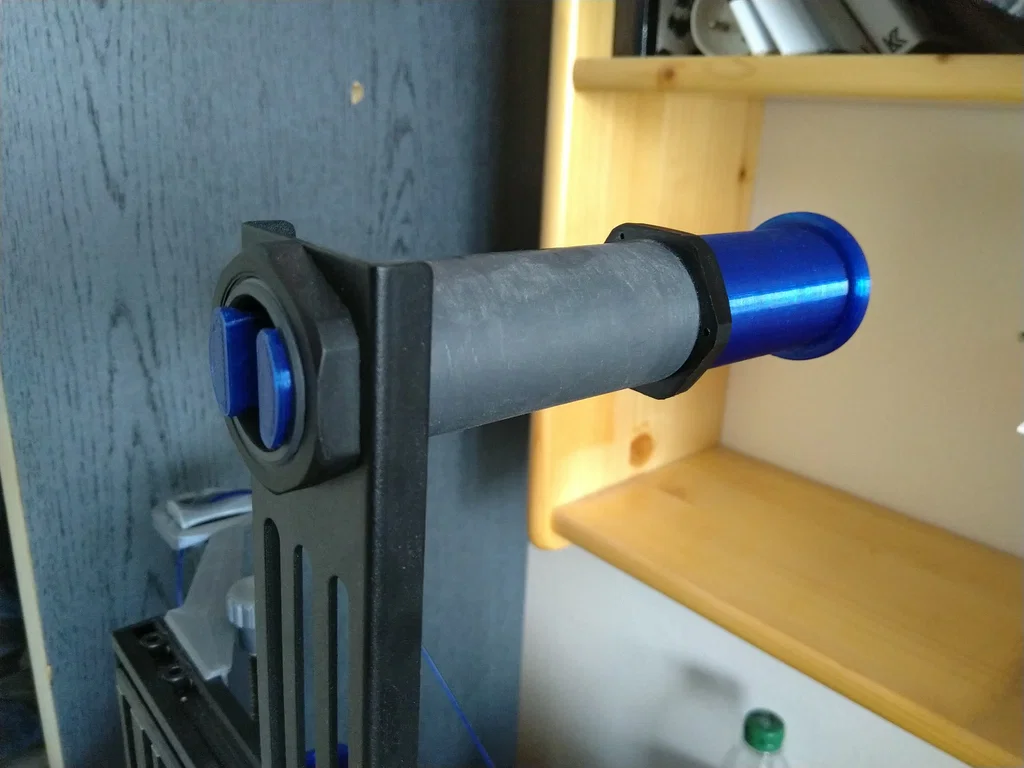

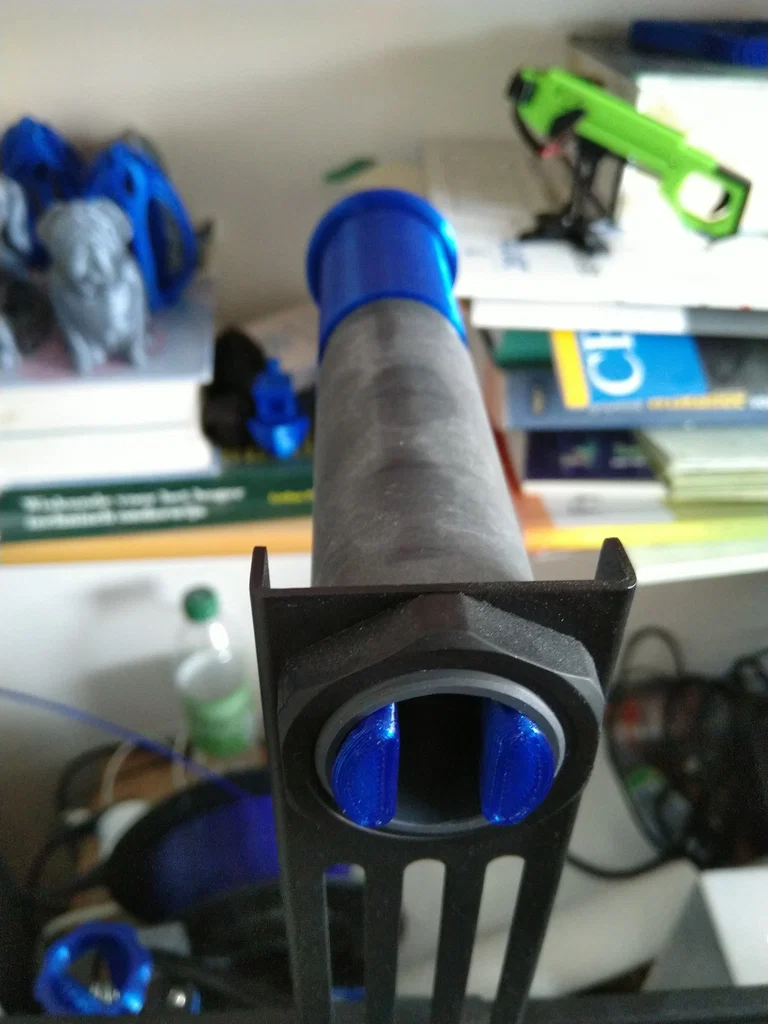

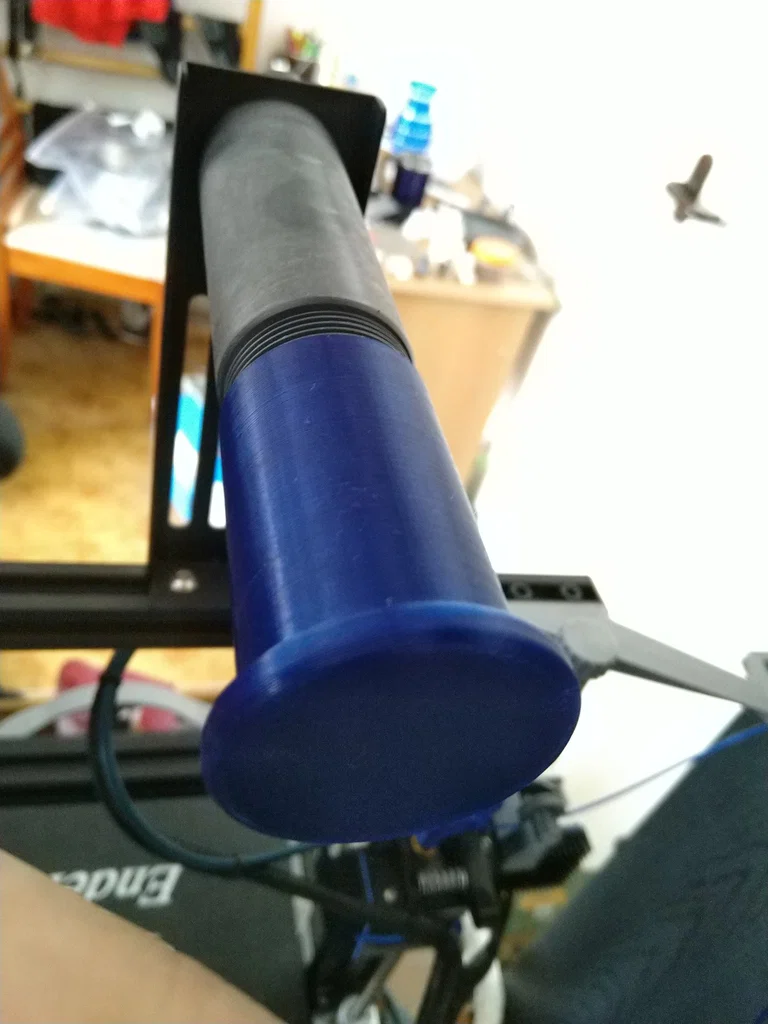

Không cần hậu xử lý. Chỉ việc trượt nó vào ống spool holder zin từ phía sau cho tới khi nghe/nhận được nó click vào vị trí. Nếu cần cho loại spool của bạn thì tháo con nut zin trước.

How I Designed This

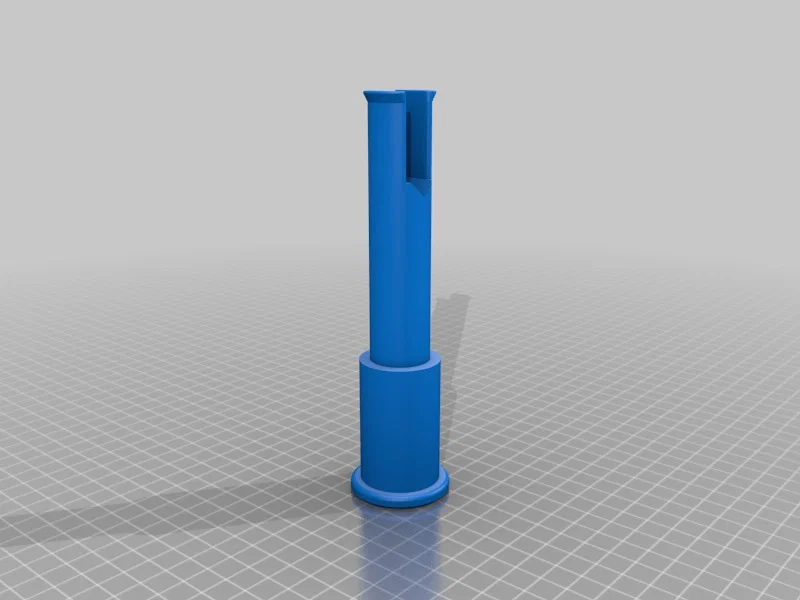

Thiết kế bằng FreeCAD, file có kèm để bạn remix nếu cần ;)

Category: 3D Printer Parts
