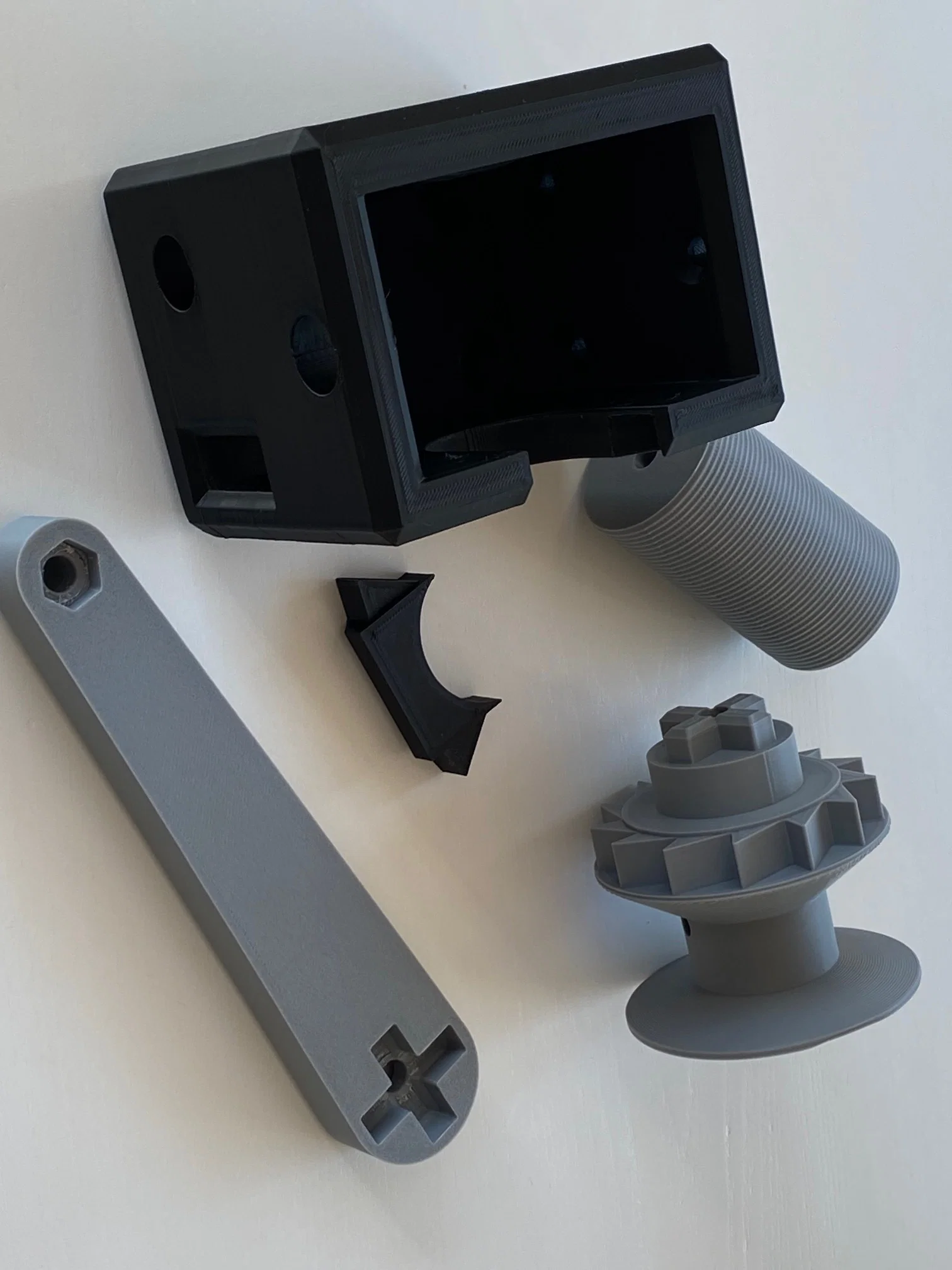

  • RatchetPawl_1776761996.stlSTL · 27,6 KB
  • FramePlug_1776761996.stlSTL · 13,9 KB
  • Drum_1776761997.stlSTL · 198,5 KB
  • Frame_1776761998.stlSTL · 228,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tời kéo dây (rope winch)

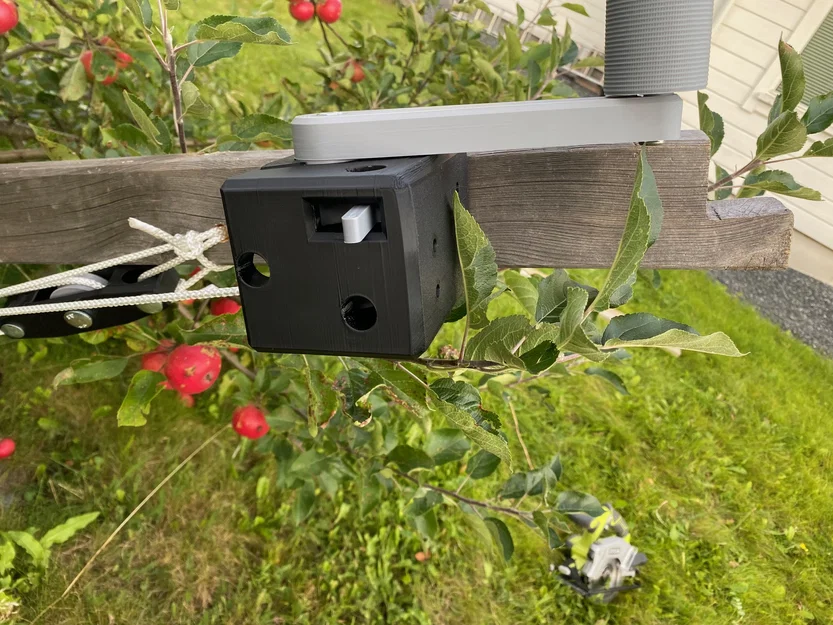

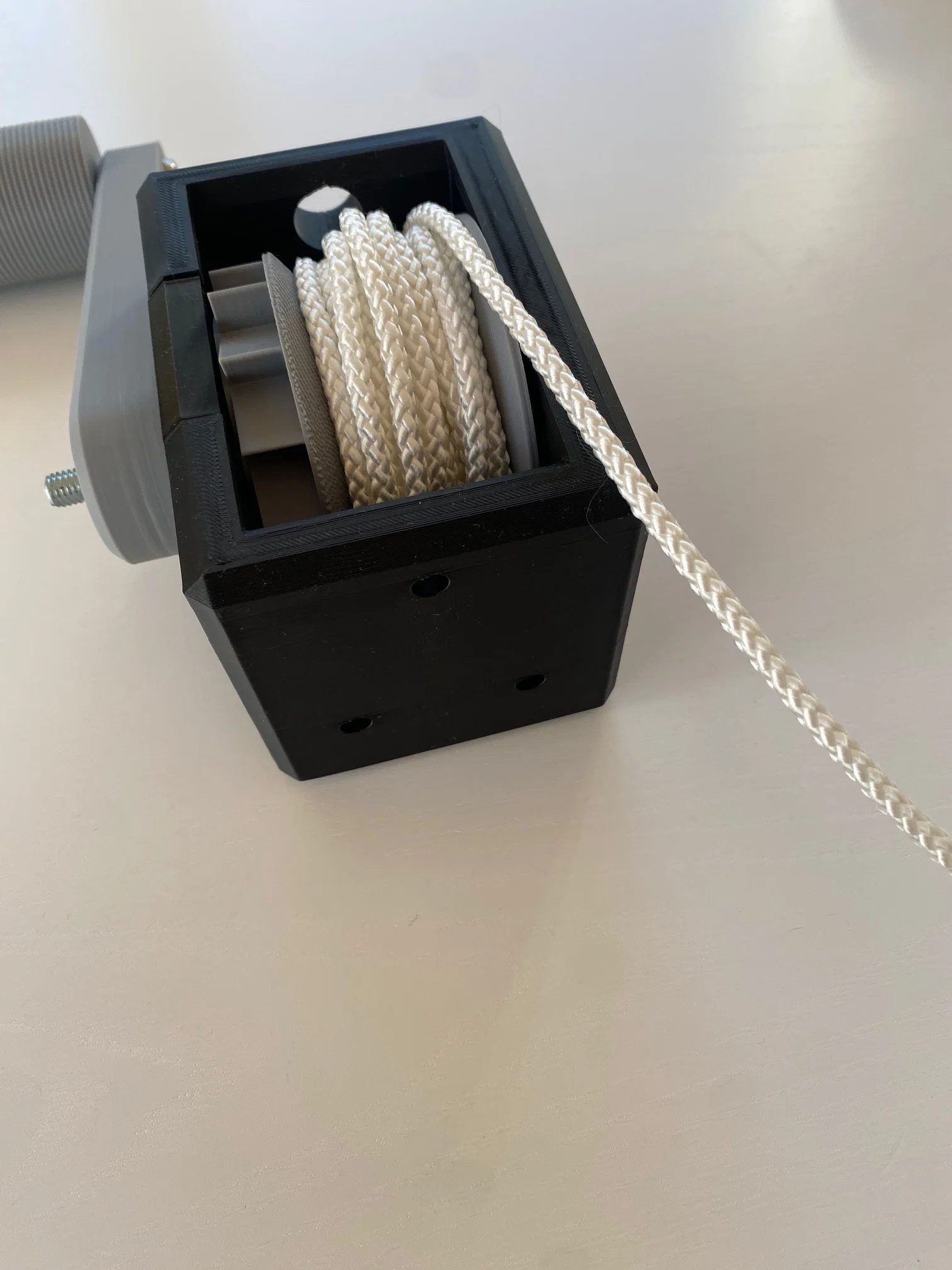

Mẫu tời nhỏ gọn và chắc chắn cho dây khoảng ~6mm (lỗ trên tang trống là 7mm). Mặt sau và cạnh bên của khung có lỗ để bắt cố định. Rất hợp để dùng chung với mẫu này: pulley đơn hoặc đôi.

Phần cứng bổ sung

Ngoài các chi tiết in, bạn cần thêm các phần cứng sau:

  • 1x bạc đạn 608zz.

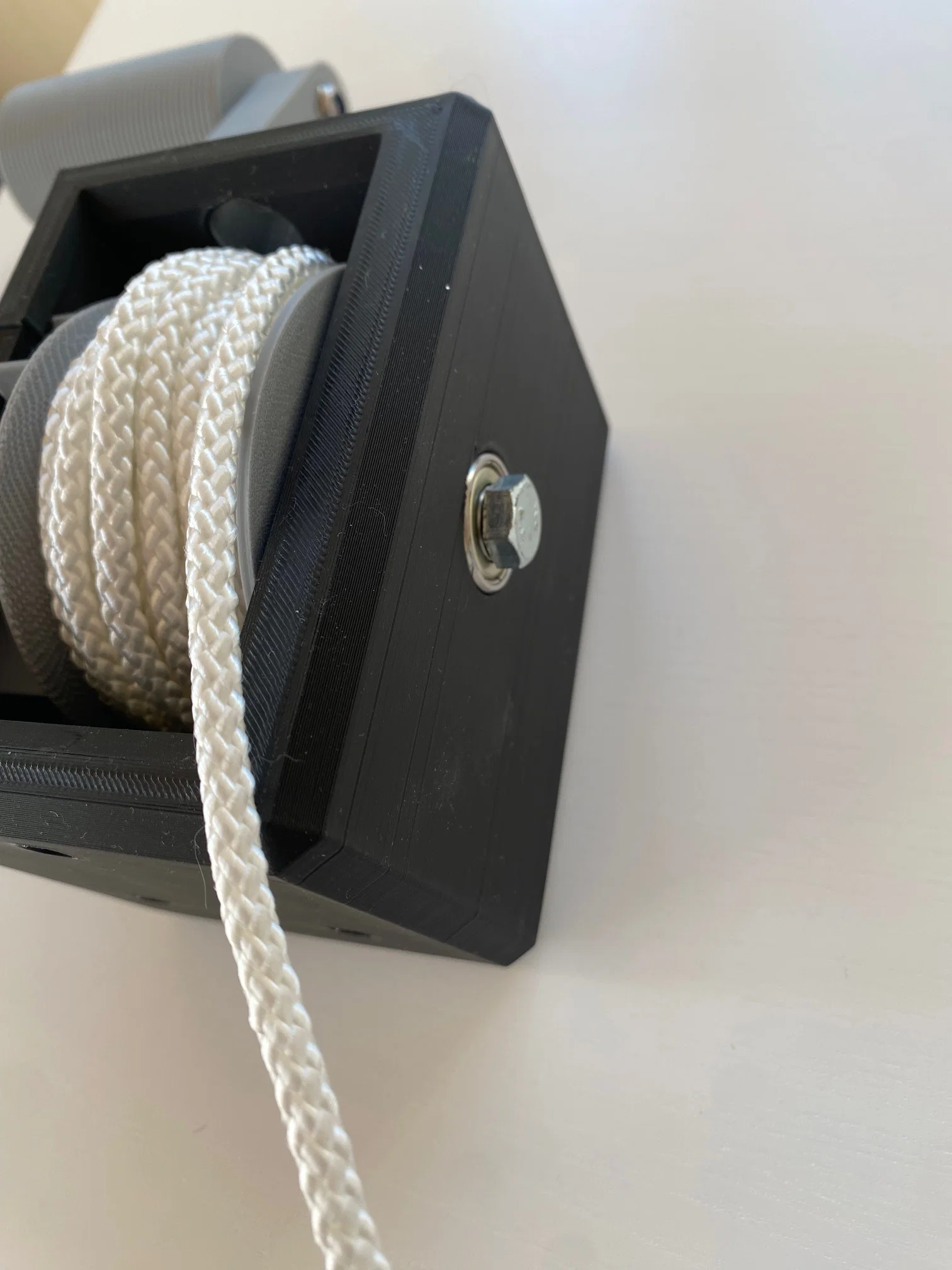

  • 1x bu lông M8 (>110mm, kèm ê-cu hãm) làm trục chính.

  • 1x bu lông M8 (>80mm) kèm ê-cu hãm và 1 long đền cho tay quay.

  • 1x bu lông M6 (>30mm) kèm ê-cu hãm cho chốt cóc (ratchet pawl).

In 3D

Đặt hướng (Orient) các chi tiết như hình để in:

Dùng nhiều walls để tăng độ cứng.

Nên cân nhắc tránh dùng PLA nếu tời phải chịu tải liên tục. Tang trống có thể bị hư khi bị tải lâu.

Supports:

Tay quay (crank) nên có supports bên dưới cả hai lỗ:

Khung (frame) nên có supports ở vị trí này:

Lắp ráp

  • Ép bạc đạn vào lỗ.

  • Lắp chốt cóc (ratchet pawl) bằng bu lông M6 (đặt hướng như trong hình bên dưới).

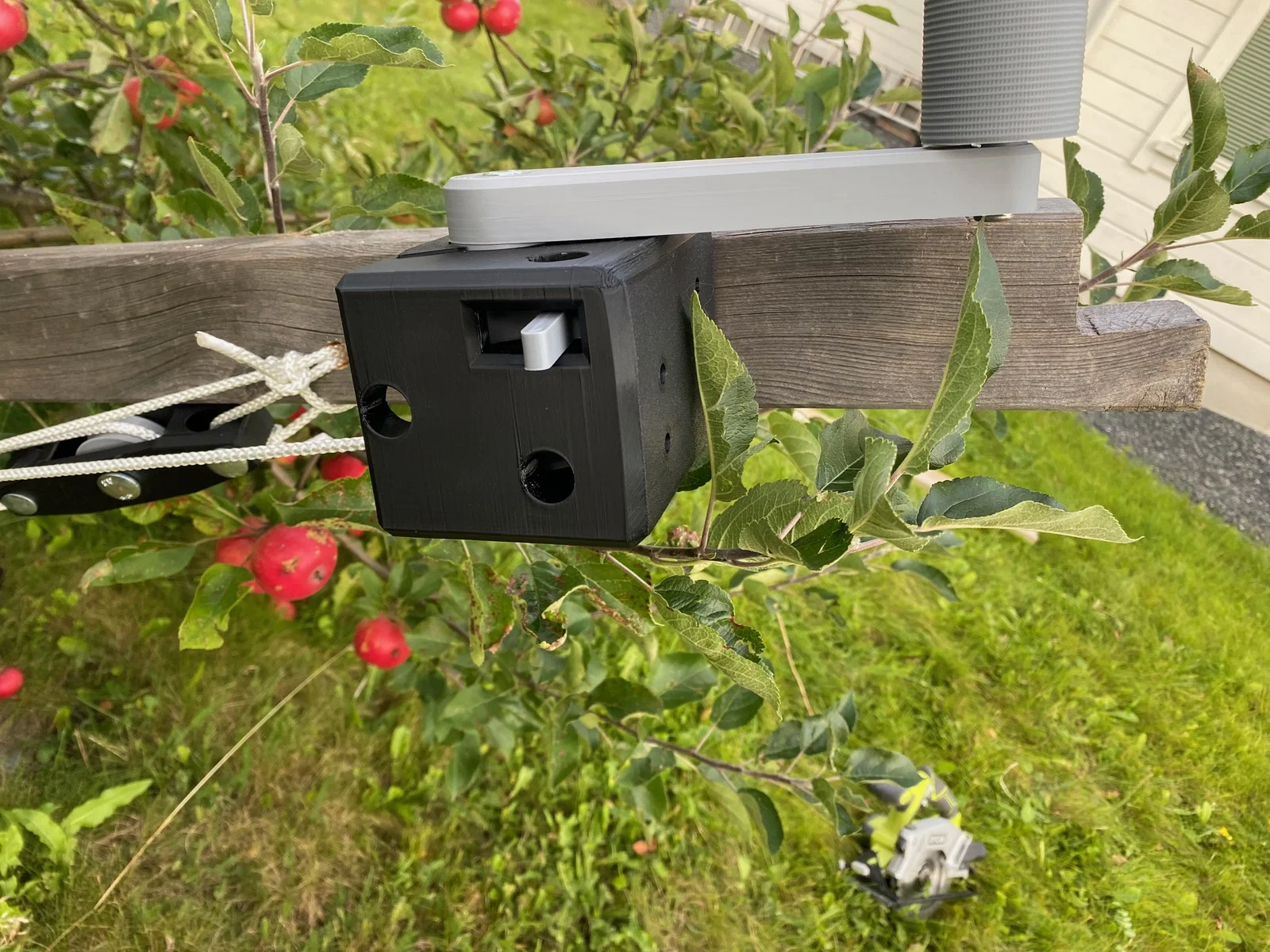

  • (tùy chọn) bắt khung lên một kết cấu bất kỳ bằng bu lông hoặc vít.

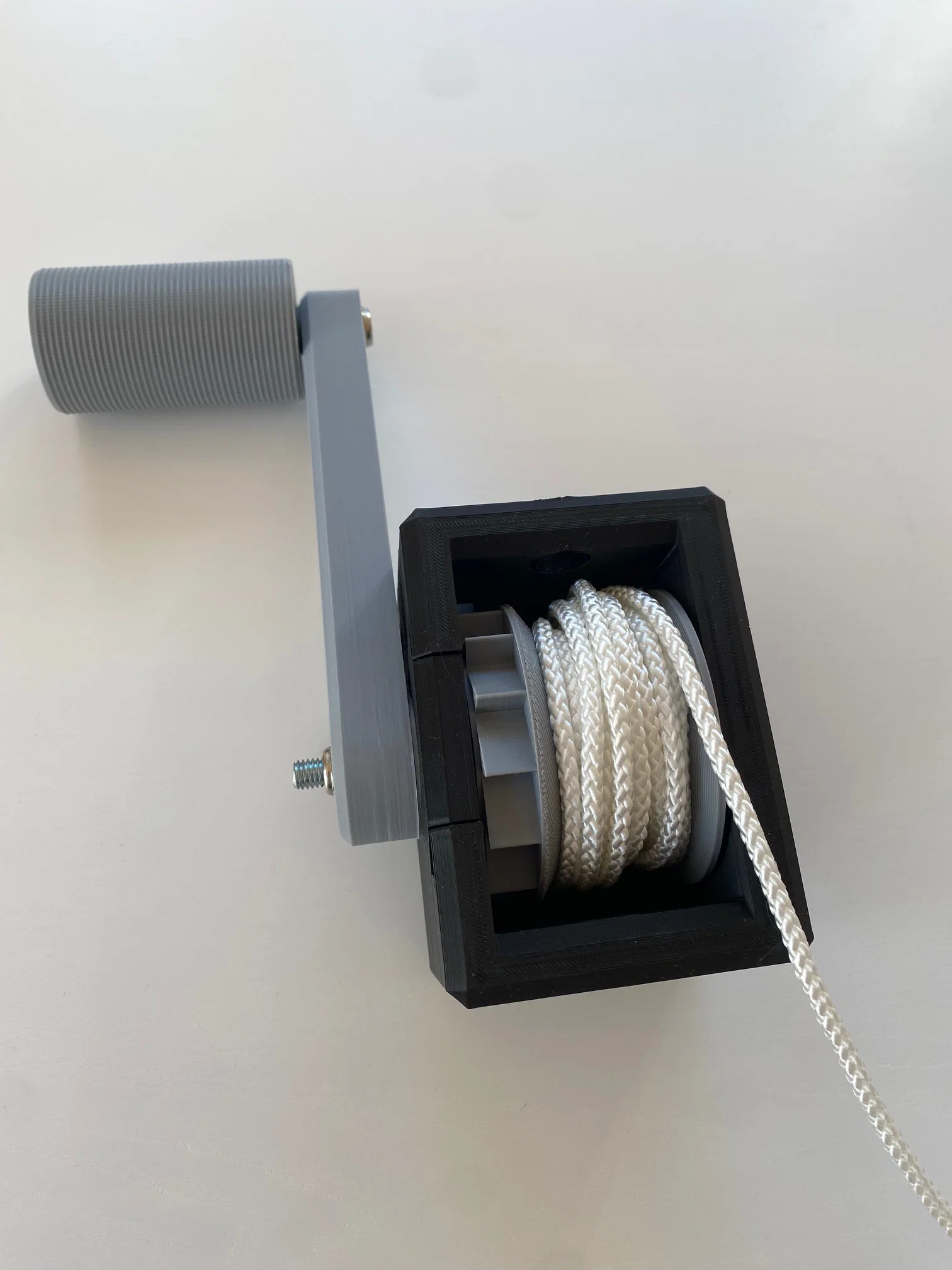

  • Lắp tang trống (drum) vào.

  • Gắn phần “plug” của khung để cố định tang trống.

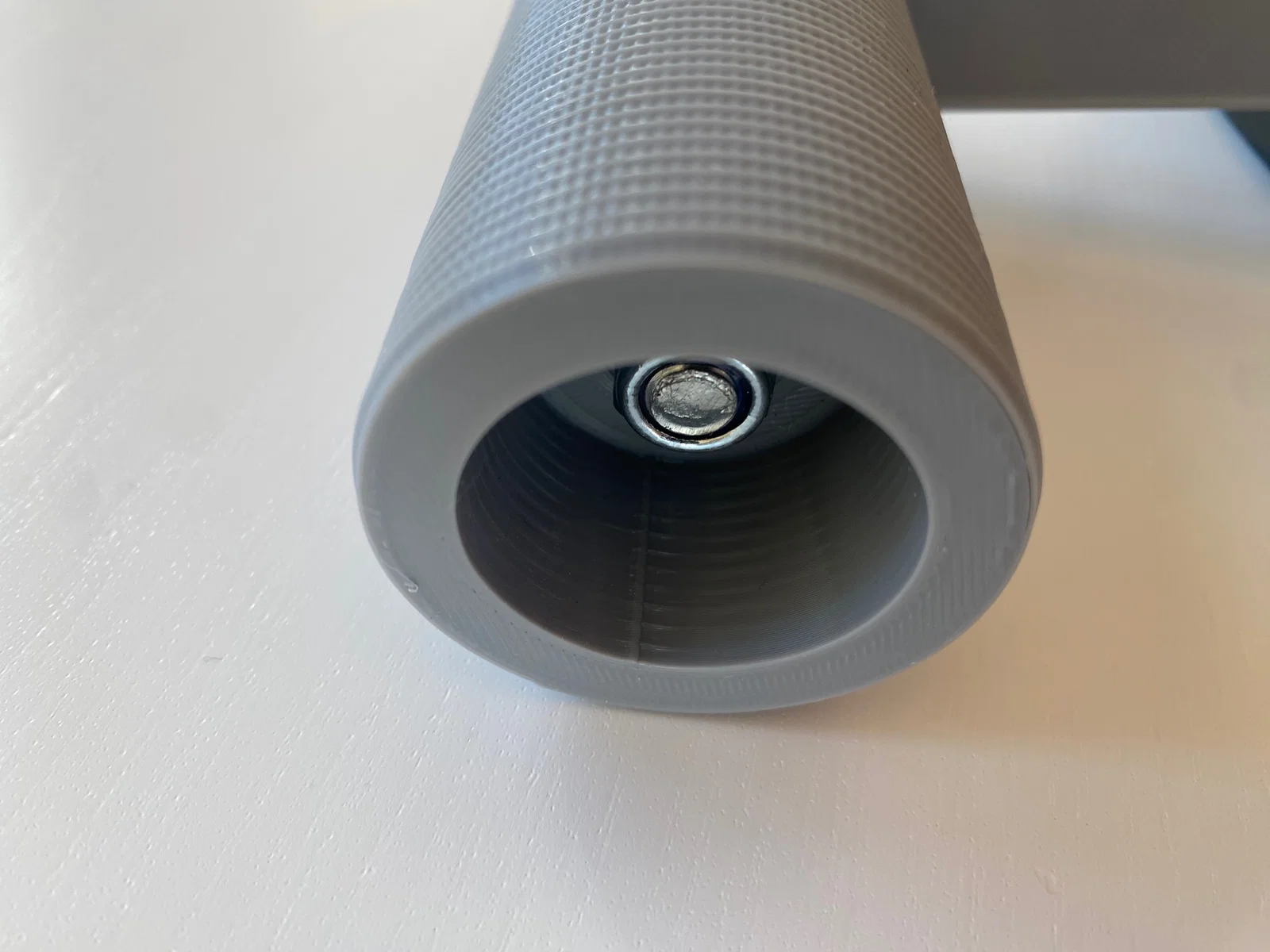

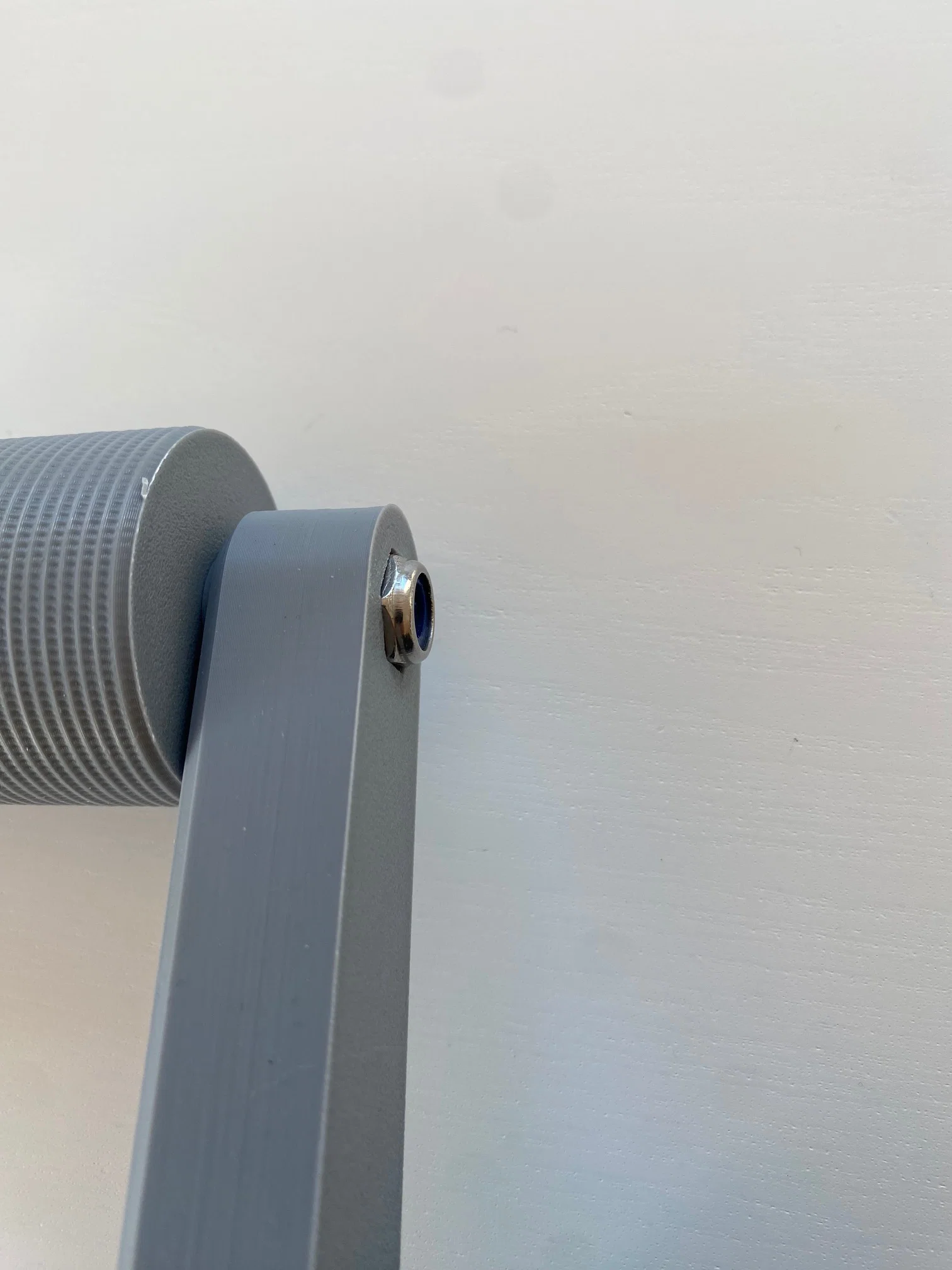

  • Gắn tay cầm vào tay quay.

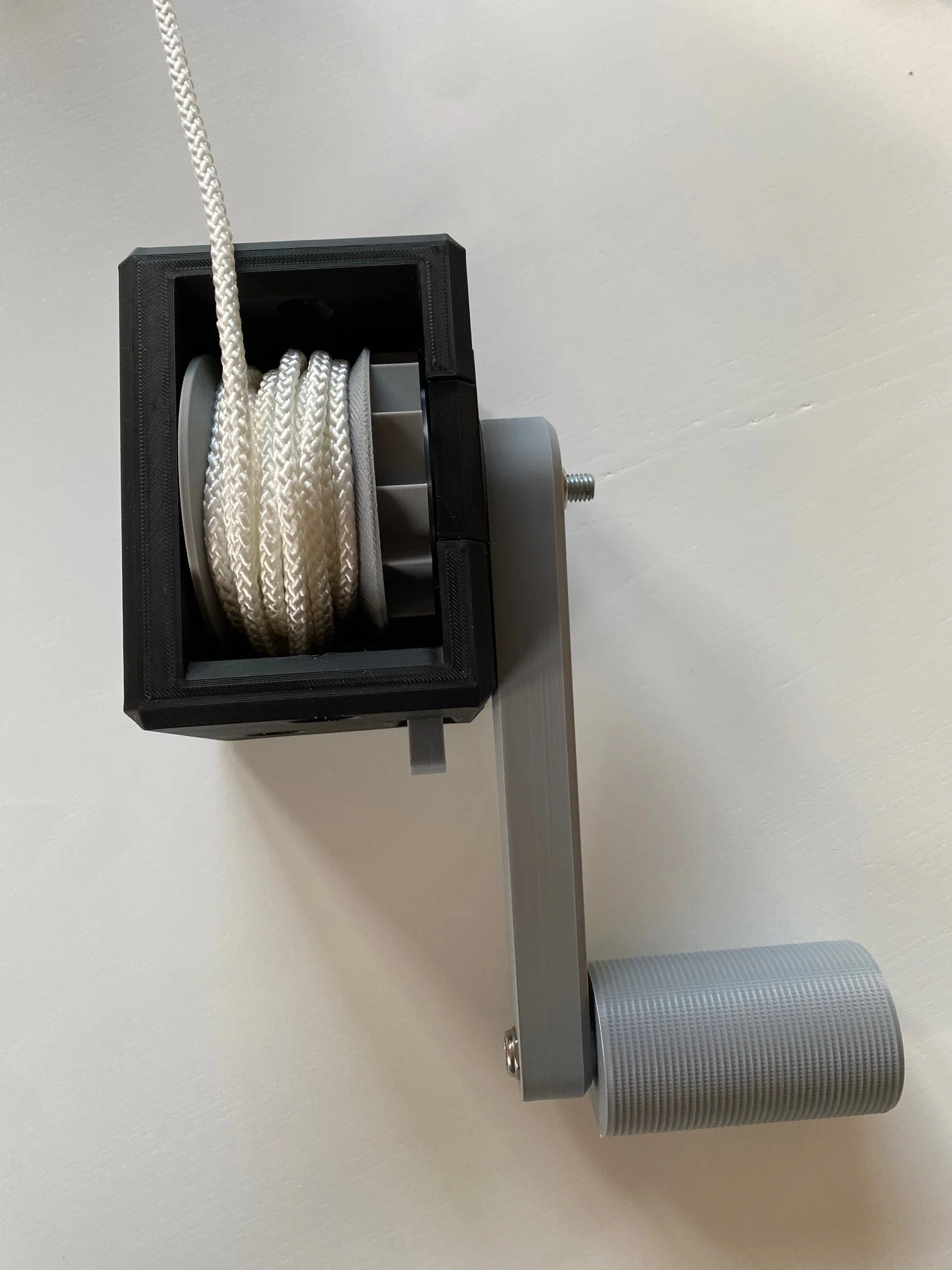

  • Lắp tay quay bằng bu lông trục chính xuyên qua tang trống.

Lưu ý: Do các lỗ bắt khung tời lên kết cấu nằm phía sau tang trống (không phải tất cả), bạn có thể bắt khung bằng vít hoặc bu lông trước khi lắp tang trống.

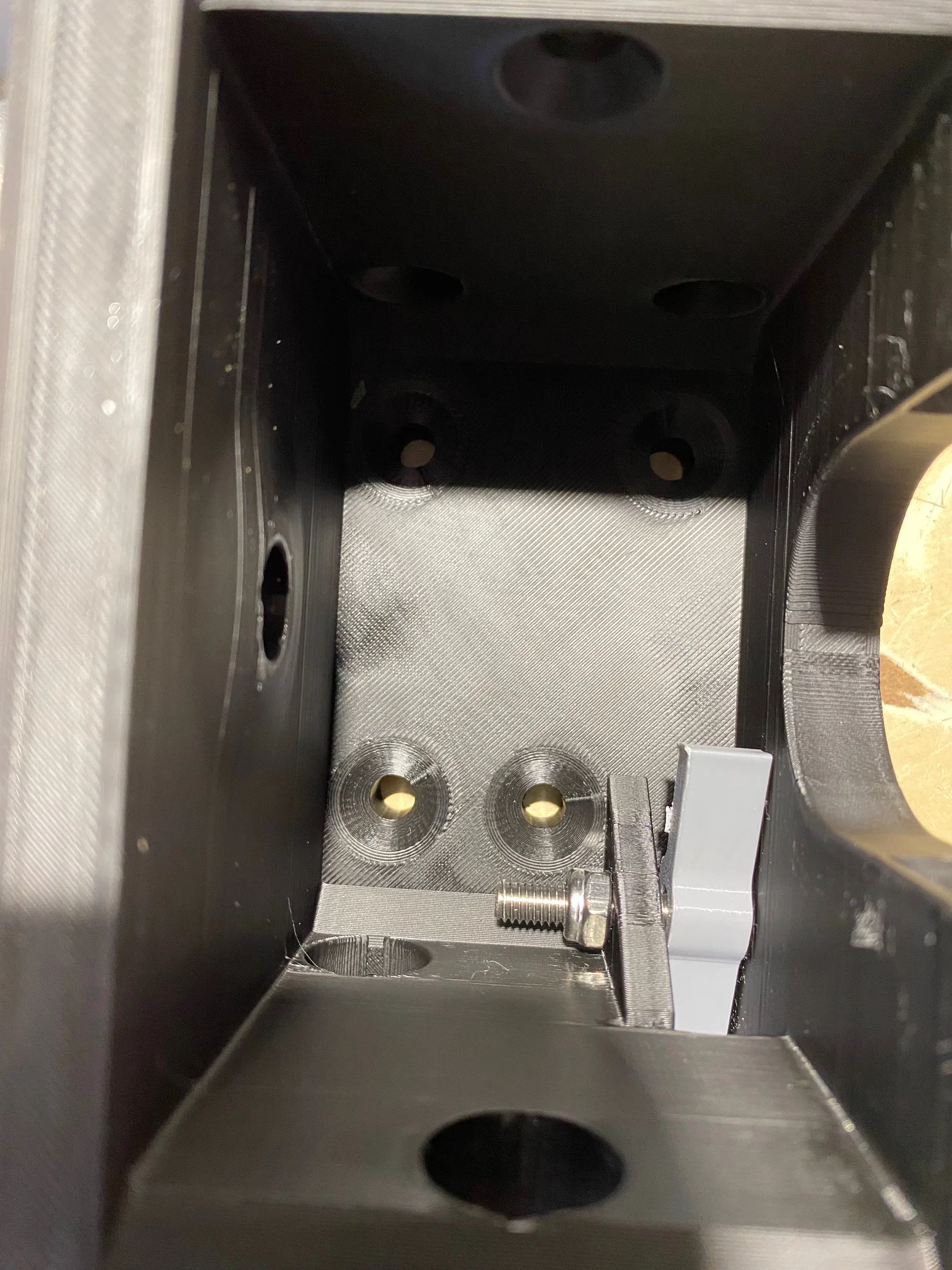

Tất cả lỗ bắt đều có thể thao tác bằng tua vít thông qua các khe hở trên khung.

Lưu ý: Phần plug có thể dán keo vào khung (không bắt buộc).
