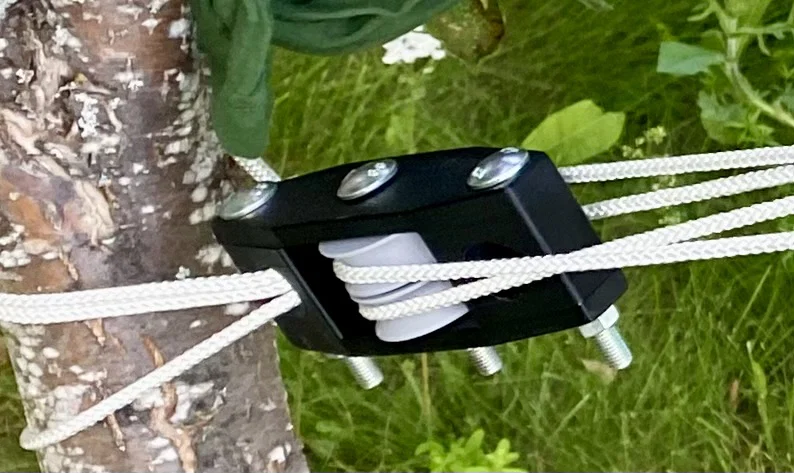

Ròng rọc đơn và đôi siêu bền cho dây (không dùng bearings)
Ròng rọc đơn/đôi tối ưu độ bền, không cần bearings. Dùng cho dây tới 12mm, mỗi ròng rọc chỉ 3 chi tiết in và 3 bu-lông M8. Khuyến nghị in úp mặt phẳng, nhiều walls (ví dụ 8 walls PLA).
1.0K
Lượt Xem
79
Lượt Thích
162
Lượt Tải
Cập Nhật Apr 21, 2026
Mô tả

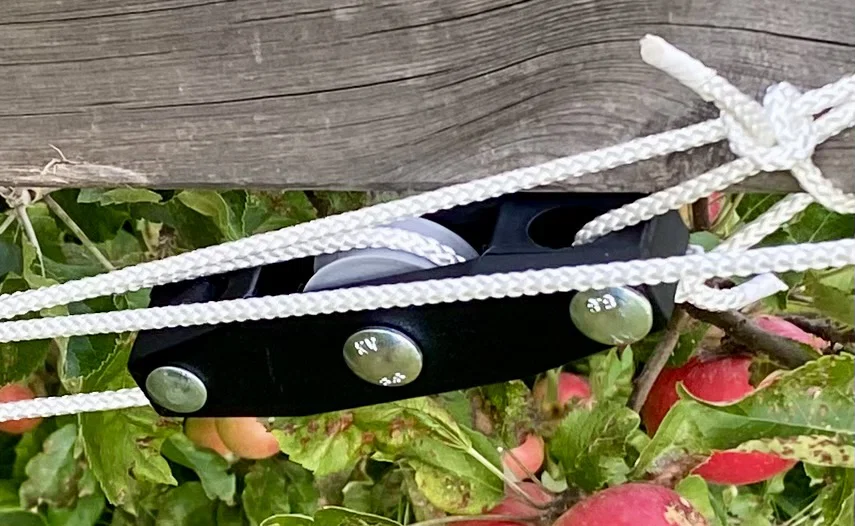

Ròng rọc đơn và đôi siêu bền cho dây
Thiết kế này được tối ưu riêng cho độ bền, dùng bu-lông để giúp phân bổ tải lực, tránh dồn lực lên nhựa ở các lỗ đầu mút (nén về phía bu-lông thay vì bị kéo bung ra).
Phần cứng bổ sung
- 3x M8 x 40 (ròng rọc 1 bánh) hoặc 3x M8 x 60 (ròng rọc 2 bánh). Khung có thể dùng với bu-lông thường hoặc carriage bolts (cup square neck)
- 1x long đền M8 để đặt giữa hai bánh đối với ròng rọc đôi.
In 3D
Mỗi ròng rọc dùng 2 khung. In mặt phẳng úp xuống. Dùng nhiều walls để tăng độ bền. Bản ví dụ được in với 8 walls (PLA).
Rất hợp để dùng chung với mẫu
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
