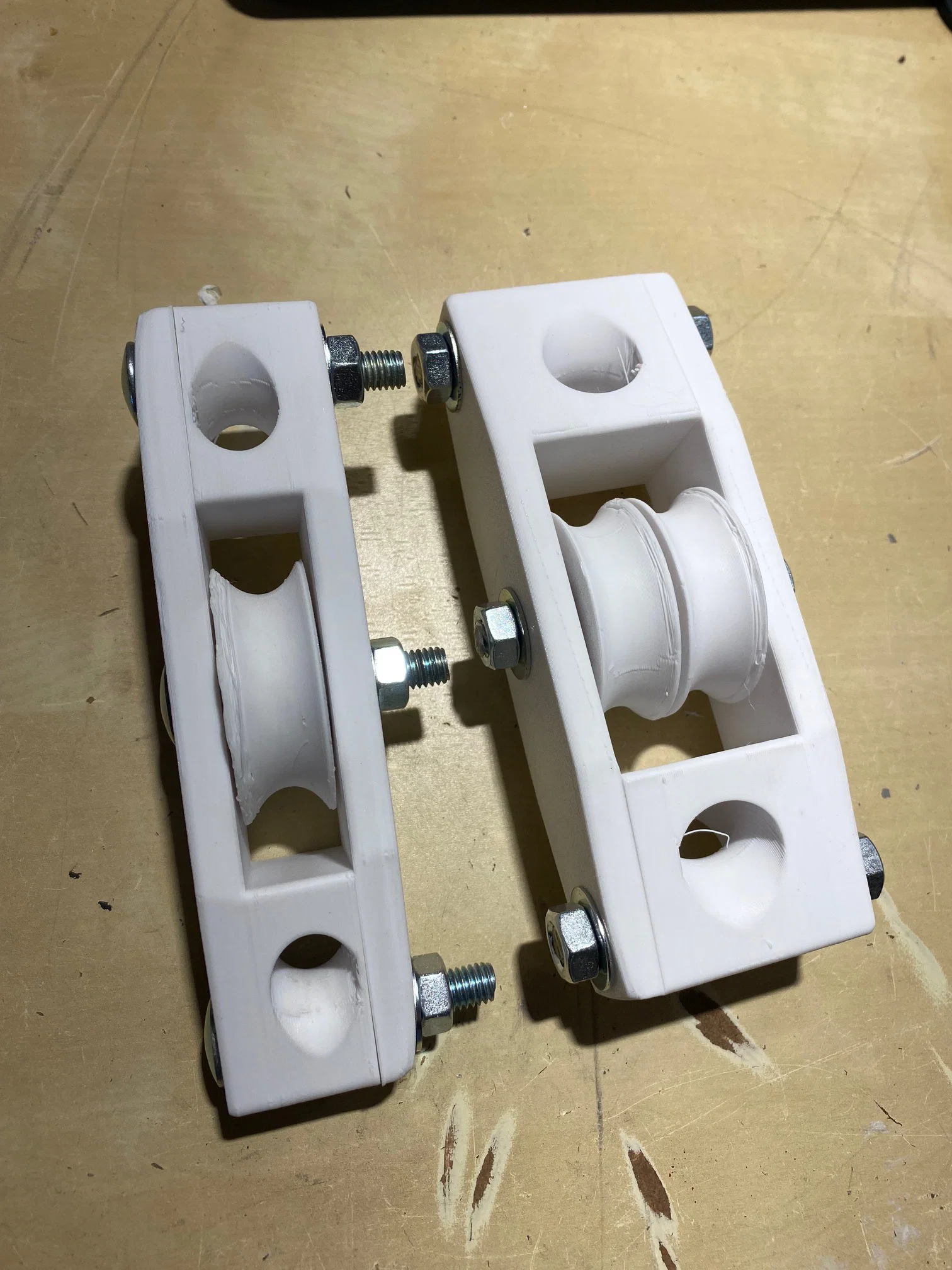

Puly đơn & đôi siêu bền cho dây (vòng bi 608)

Thiết kế này được tối ưu riêng cho độ bền, với các bulông giúp phân bổ tải để lực không dồn vào phần nhựa ở các lỗ cuối (tạo lực nén về phía bulông thay vì kéo bật ra). Mẫu đã được thử với tải 120kg, nhưng nếu dùng tải nặng hơn thì nên test thêm. Bản in mẫu dùng filament PETG, layer height 0.2mm và 5 walls.

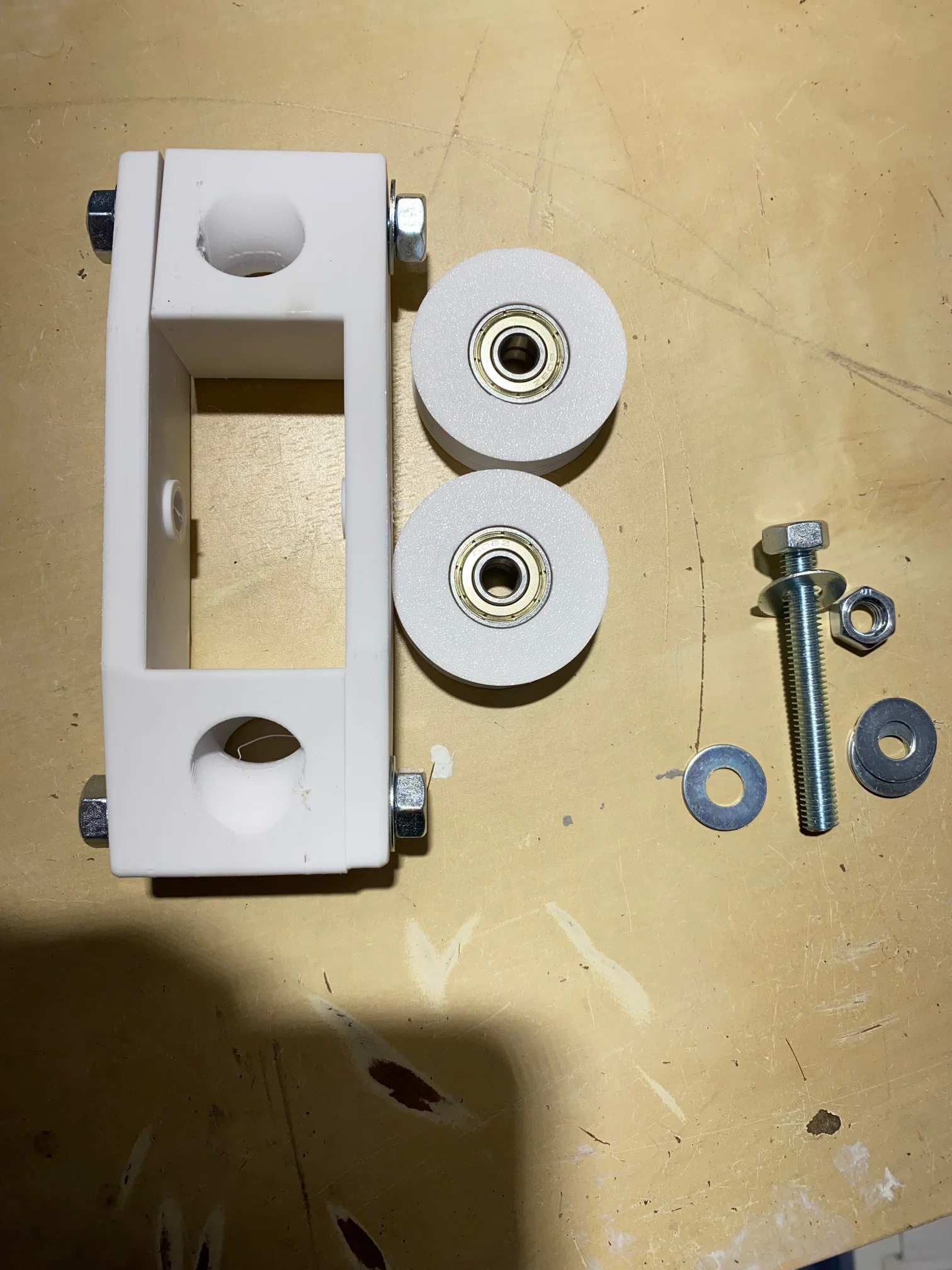

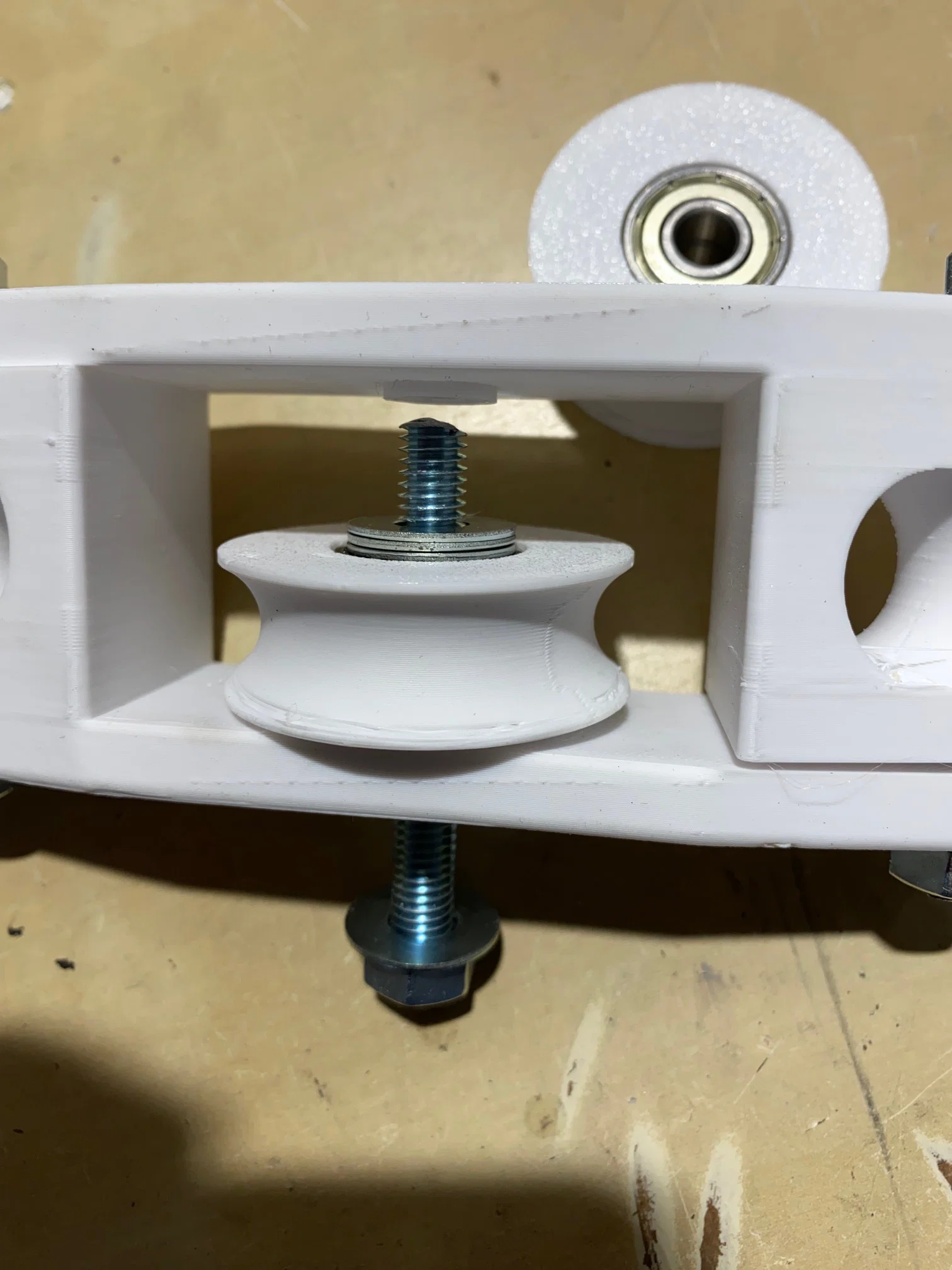

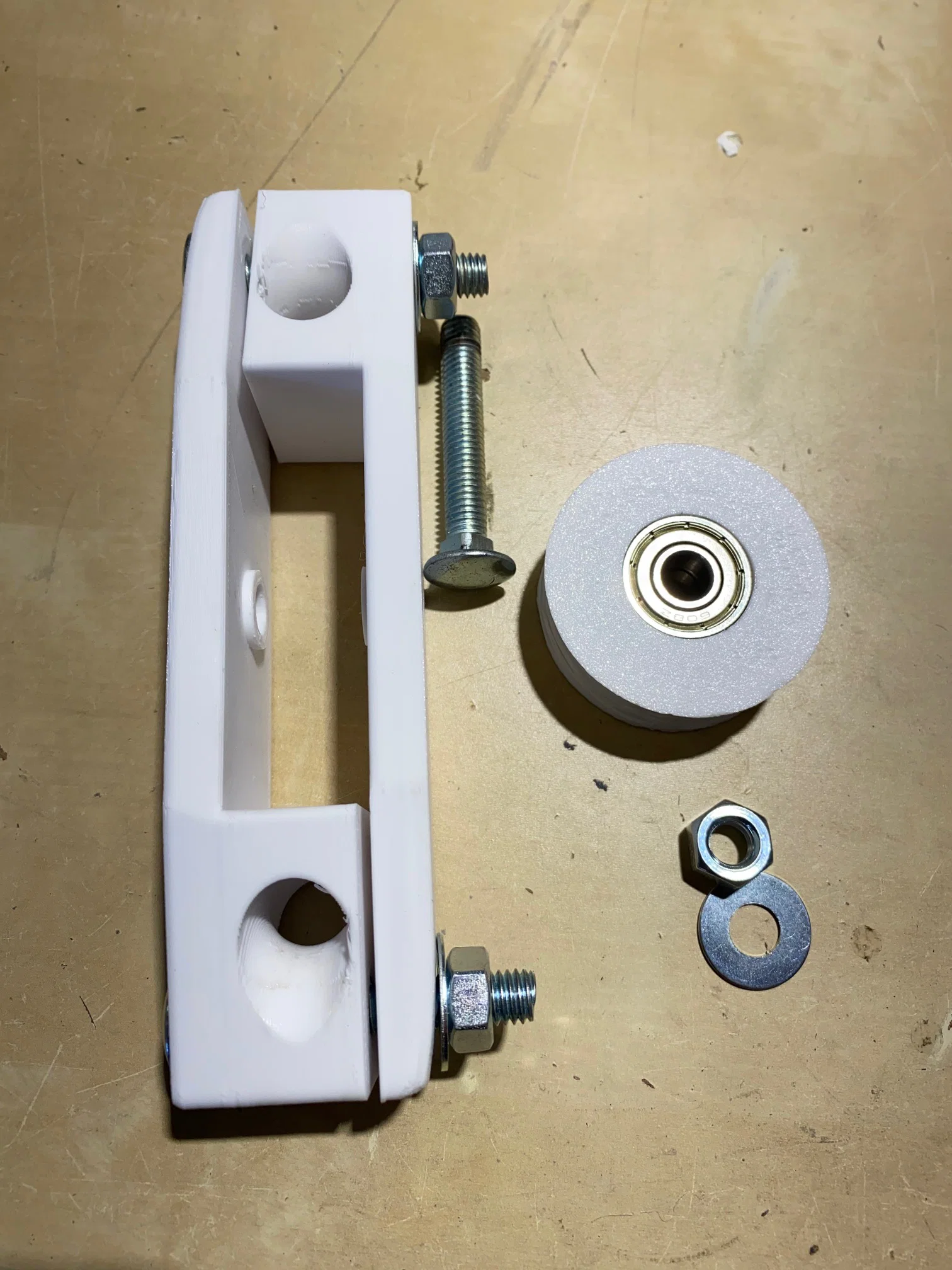

Thiết kế có 2 phần: bánh (wheel) và khung (frame). Cần in 2 khung giống nhau, rồi ghép 2 khung lại bằng bulông M8 và vòng bi 608 kèm với bánh in. Có thể dùng bulông thường hoặc carriage bolt để lắp ráp: pulley đơn dùng bulông M8 x 40, còn pulley đôi dùng bulông M8 x 60. Có thể thêm washers để tăng độ ổn định; với pulley đôi thì nên đặt washer giữa 2 bánh đôi, tổng bề dày cần khoảng 2.5mm đến 3mm.

Nếu cần chắc hơn nữa, khuyến nghị tăng số walls hoặc dùng filament cứng/khỏe hơn. Thiết kế có thể in không cần supports (đặt nằm ngang/side down). Tuy nhiên, trước khi dùng cho các ứng dụng quan trọng, bạn nhớ đảm bảo thiết kế đủ độ bền cho tải dự định.
