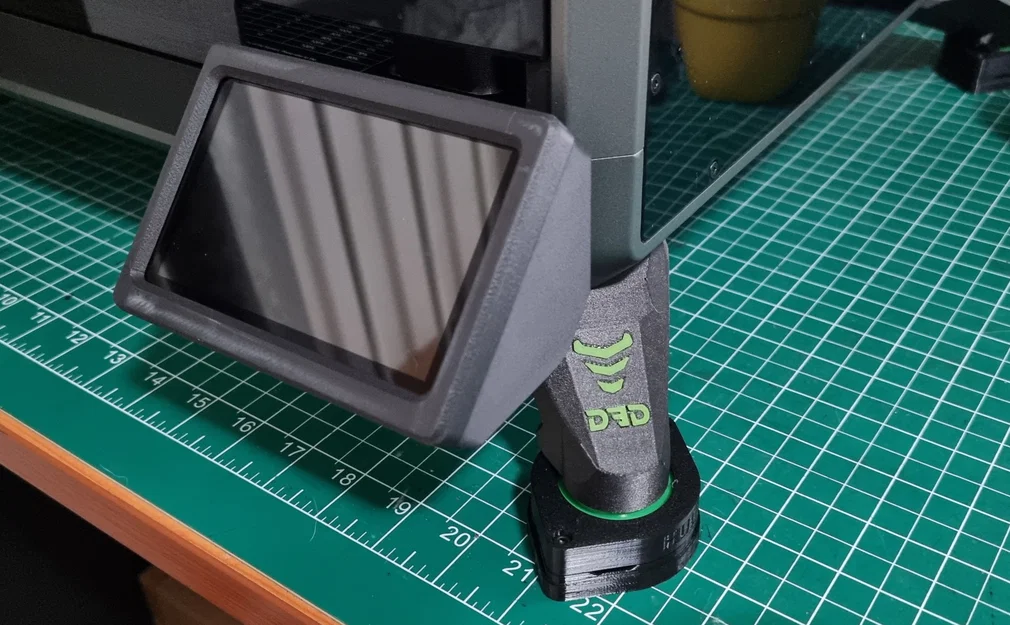

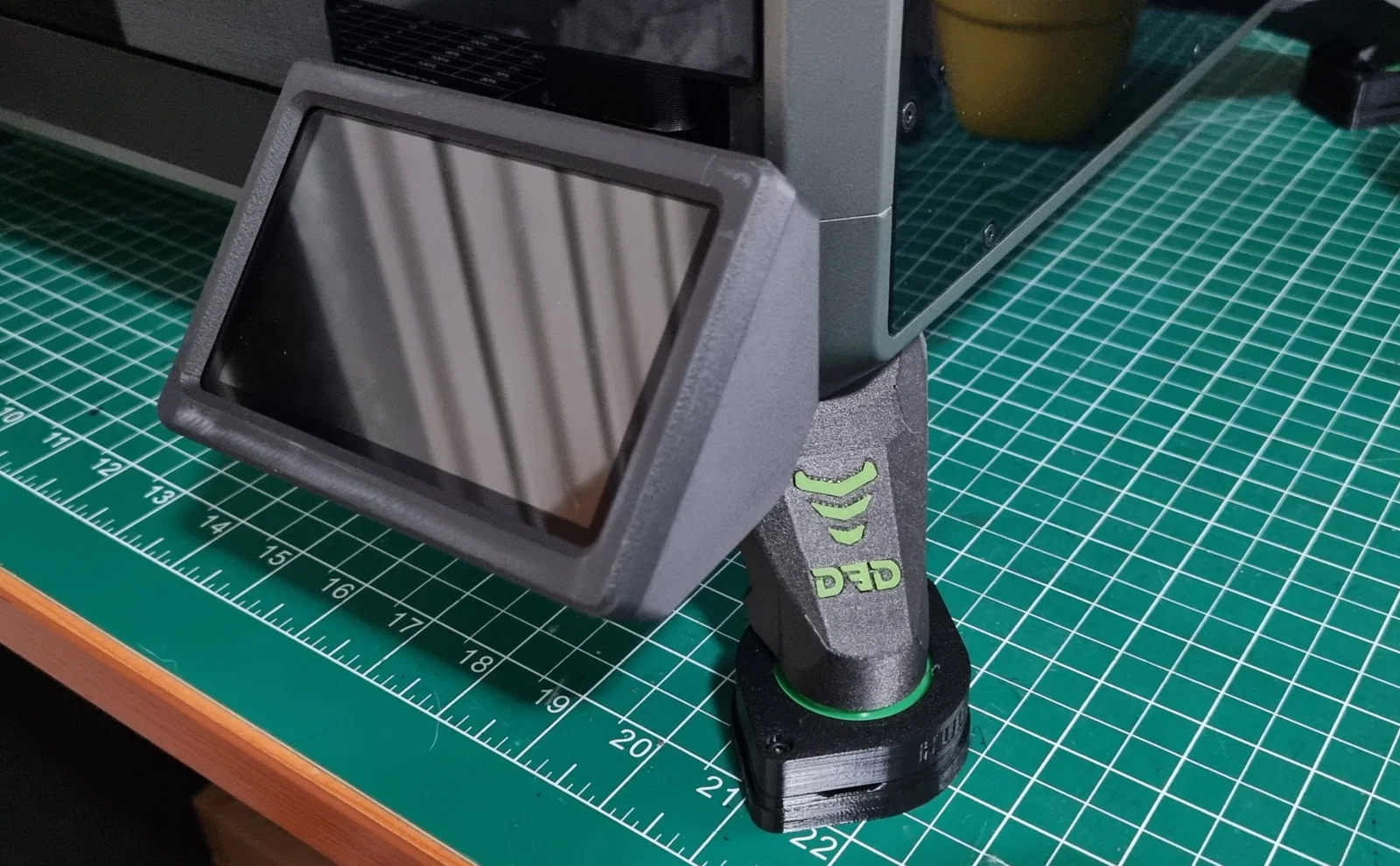

K1/C/Max OEM Style BTT HDMI 5 V1.2 Screen Mount

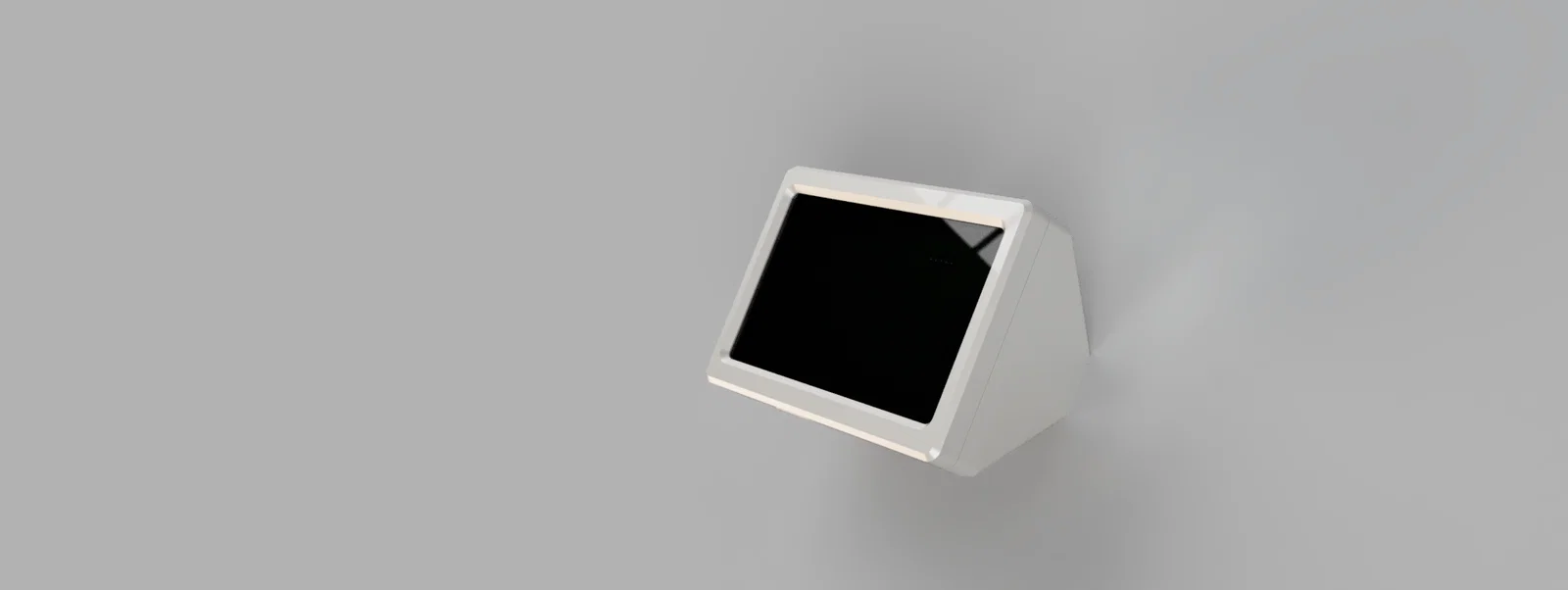

Mount kiểu OEM để gắn màn hình BigTreeTech HDMI 5 touchscreen cho máy Creality K1/K1C/K1 Max, dựa theo vỏ touchscreen zin để giữ thẩm mỹ nguyên bản khi nâng cấp. Có kèm file f3d và step để remix.
Mô tả

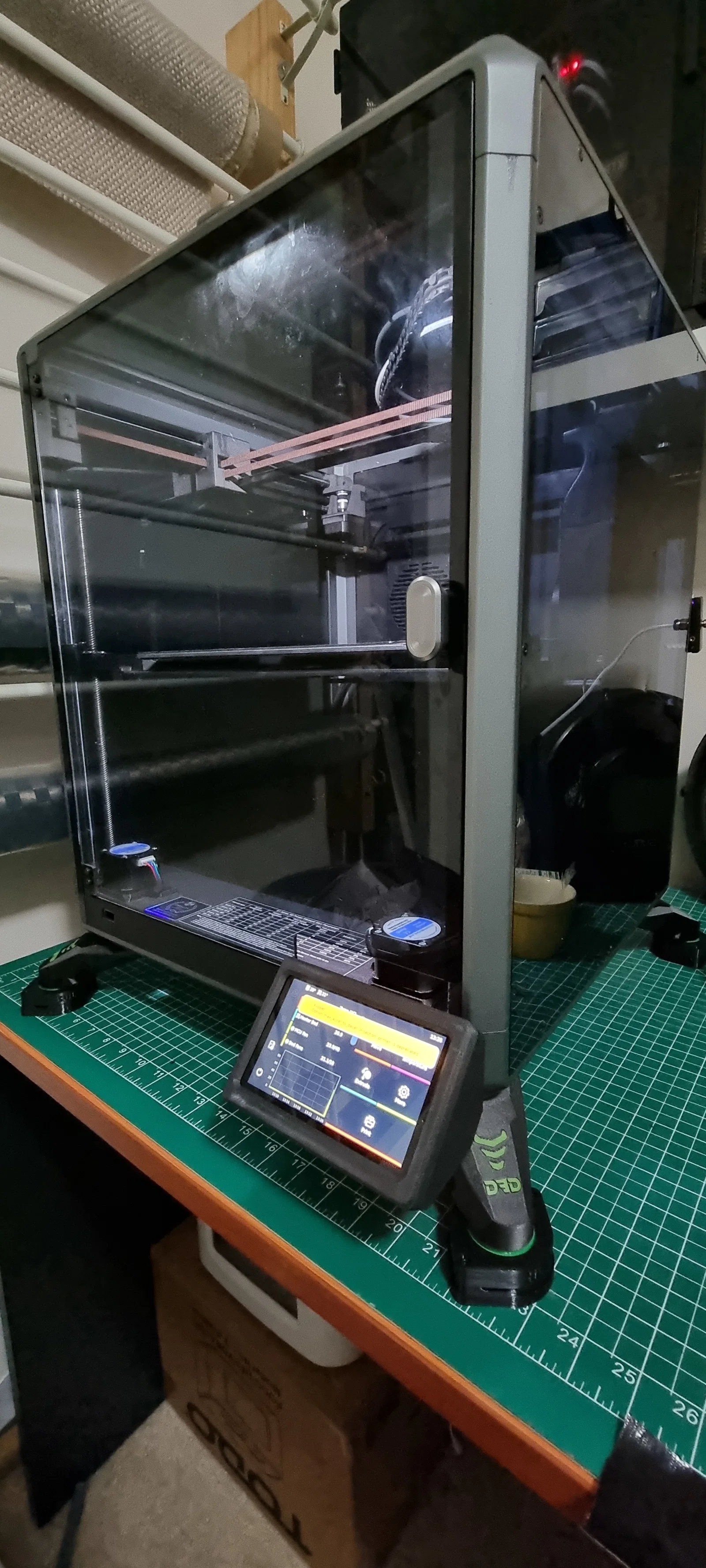

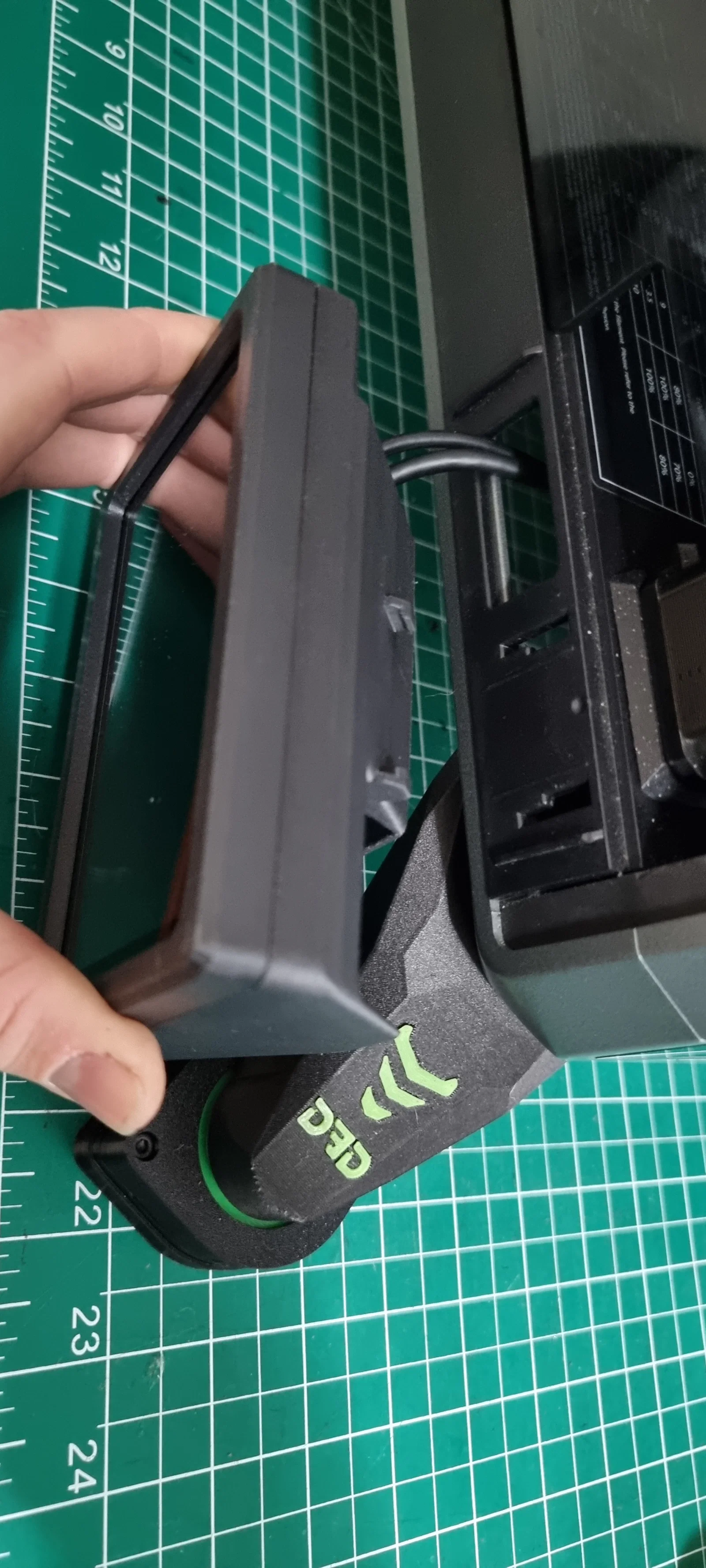

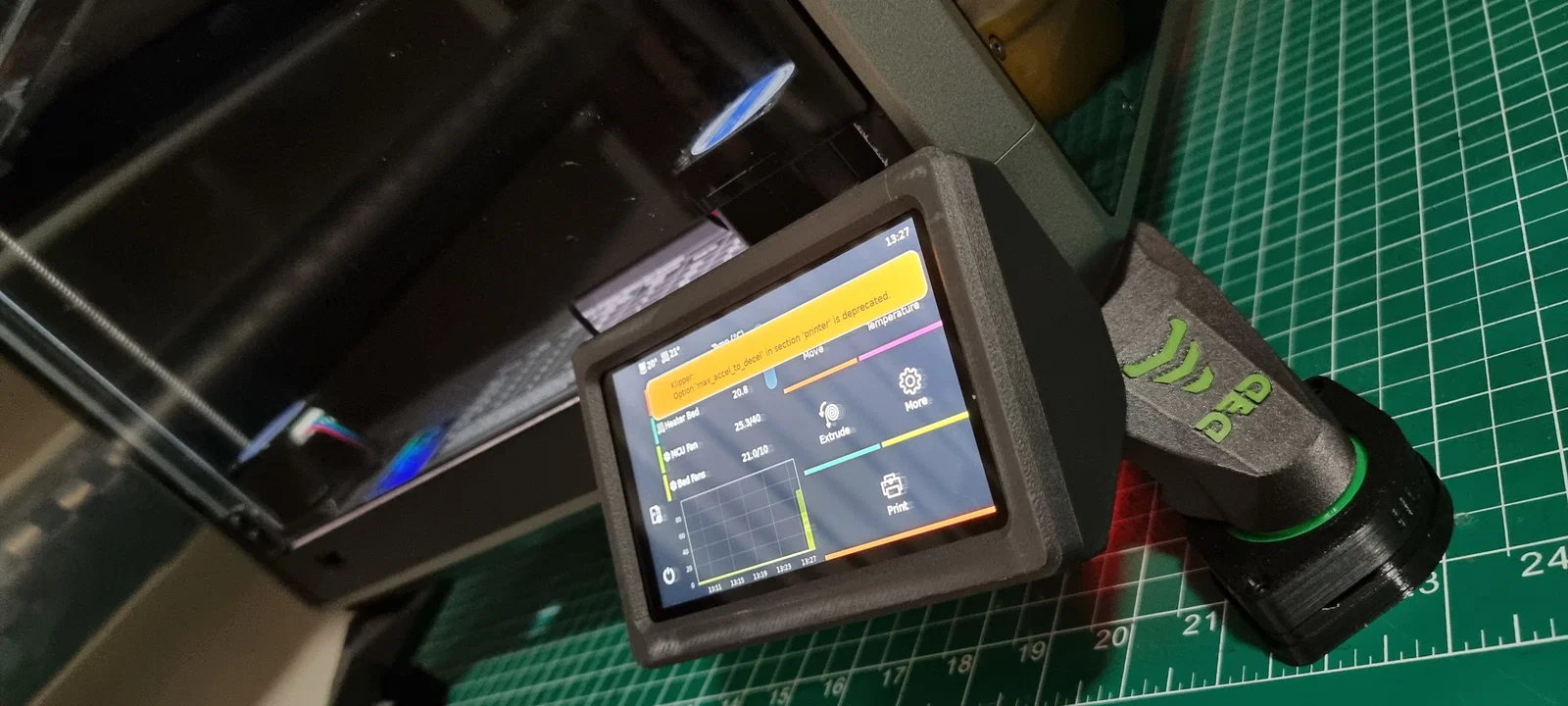

Đây là bộ mount dành cho màn hình BigTreeTech HDMI 5 touchscreen. Mình thiết kế mount này để dùng trên dòng máy Creality K1, dựa theo vỏ touchscreen zin để giữ được vẻ ngoài kiểu OEM khi bạn độ K1.
17/08/24 - Theo tinh thần cộng đồng 3D printing, mình đã thêm file f3d và step để hỗ trợ anh em nào muốn remix thiết kế này.
Recommended Print Settings
Material: Tùy bạn thích. Mình dùng CF-ASA.
Nozzle : 0.4
Layer height : 0.1-0.2
Walls count : 3
Top/bottom layers : 4
Infill : 20% Cross-Hatch
Recommended Orientation & Support Settings
Các mẫu này đã được pre-orient sẵn, và sẽ cần support.

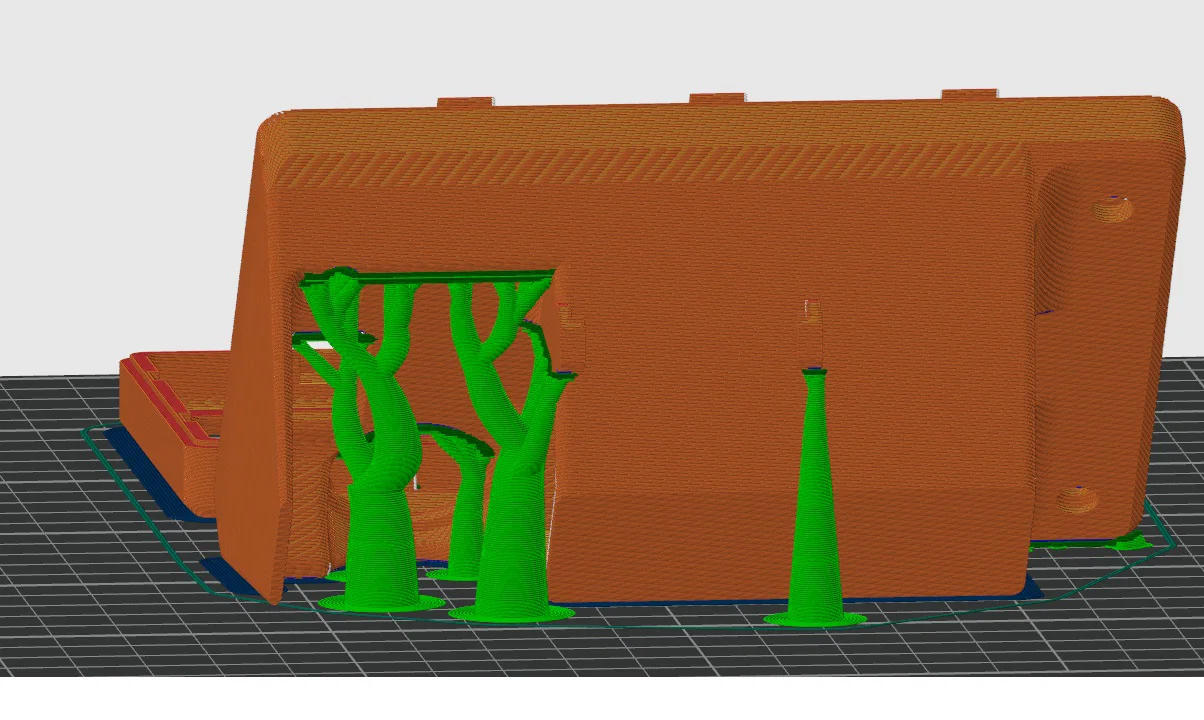

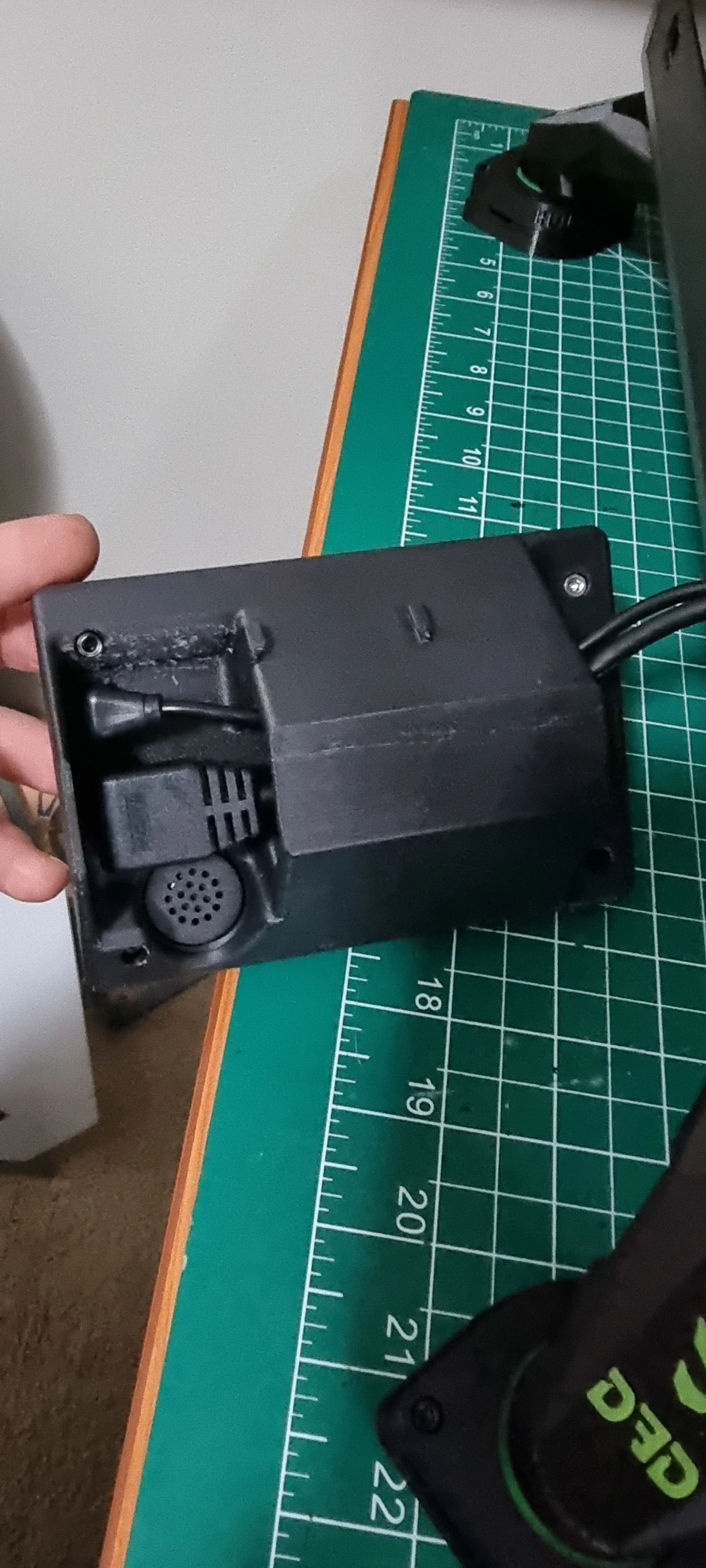

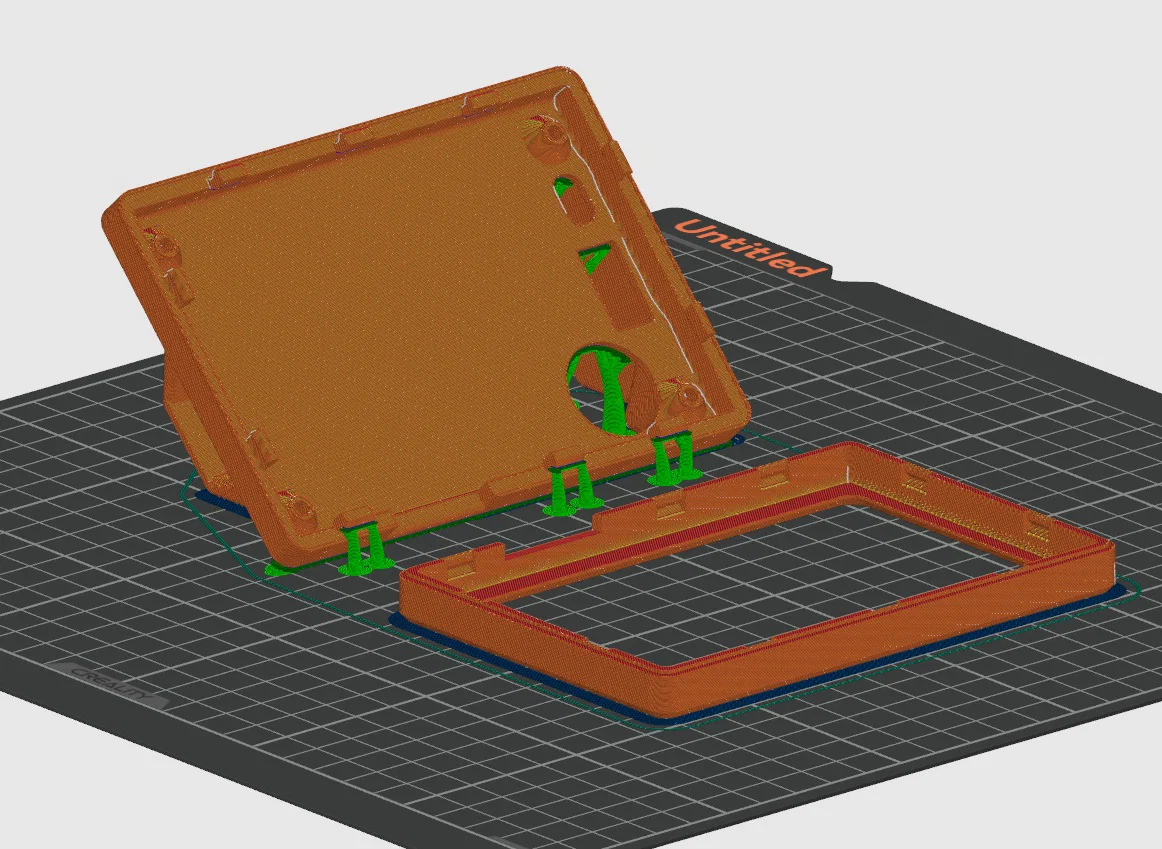

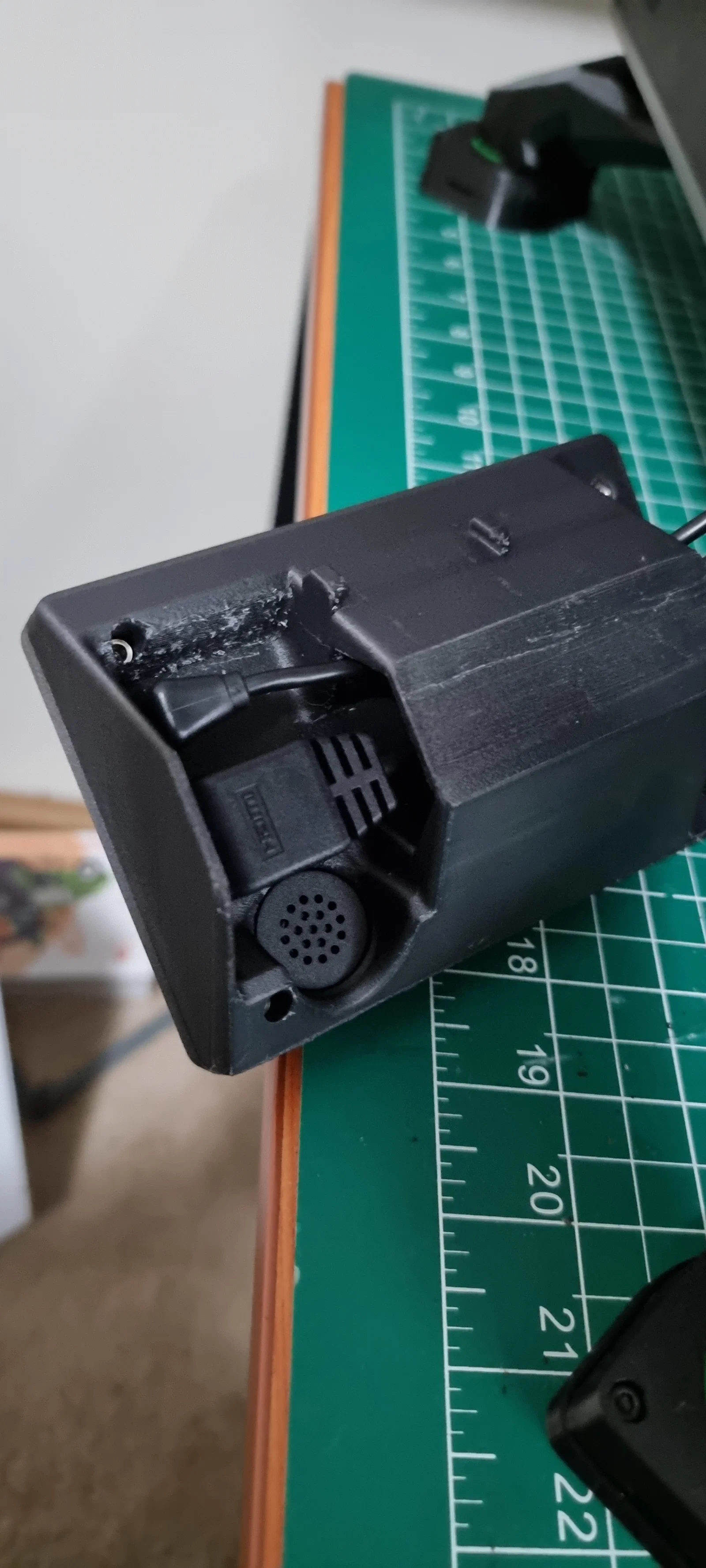

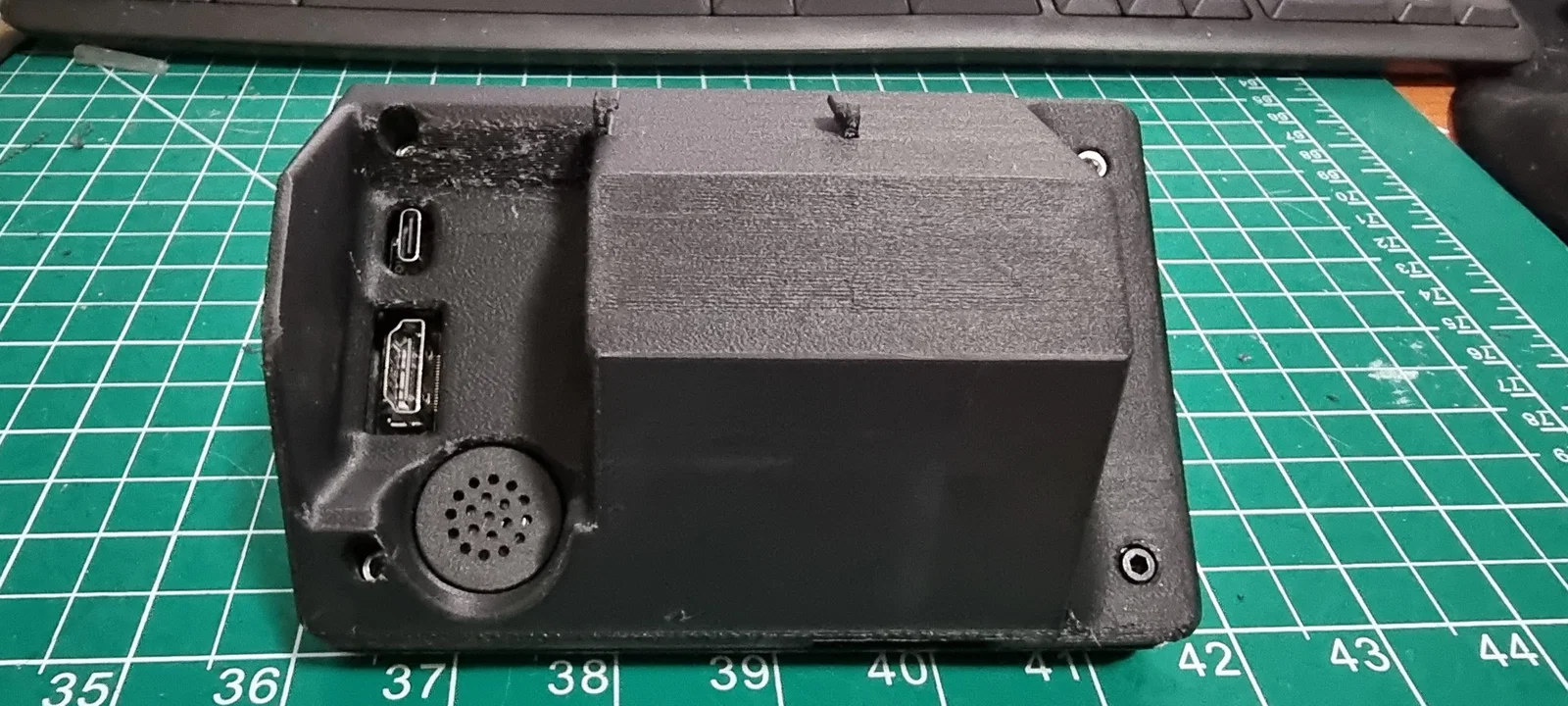

Mình khuyên dùng Manual tree hybrid supports cho các khu vực nhìn thấy trong ảnh đính kèm. Tùy mức độ bạn chỉnh cooling ổn tới đâu, bạn cũng có thể muốn thêm support bên trong rãnh đi dây vì mặt trên đang nghiêng góc 14*. Mẫu của mình in không cần support phần đó vẫn ổn, nhưng YRMV.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
