Ống gió quạt 5015 cho Hemera (bản cải tiến)

Có phiên bản mới

Phiên bản mới rút kinh nghiệm từ mẫu này và tích hợp thiết kế duct tốt hơn, tiết kiệm không gian, đồng thời hỗ trợ đầu dò BL-TOUCH và CR-TOUCH. (tương thích với 5015 Silencer)

----------------------------------------------------------------------------------------------------------------

Ghi chú cập nhật (2024/08/18)

Mẫu này đã End of life.

Bạn vẫn có thể tải về, chỉnh sửa, v.v. Nhưng mình sẽ không tiếp tục phát triển thiết kế này nữa.

Mô tả:

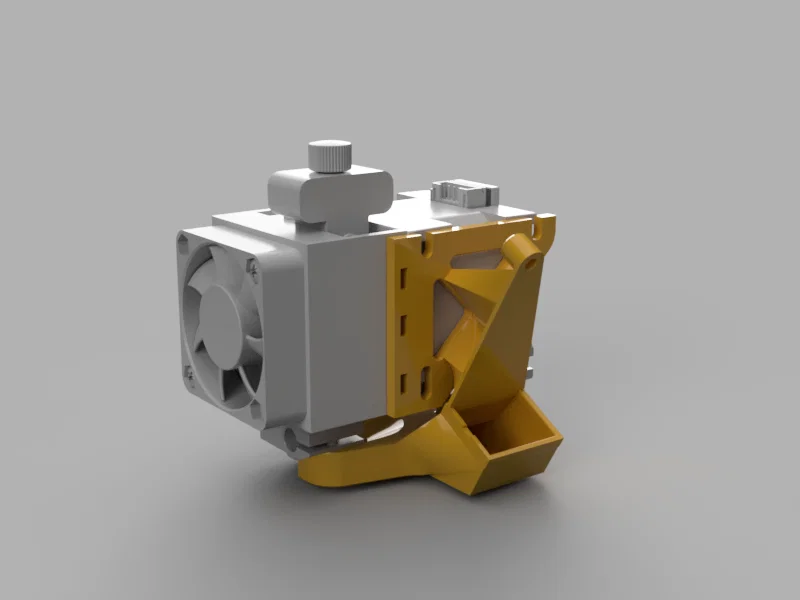

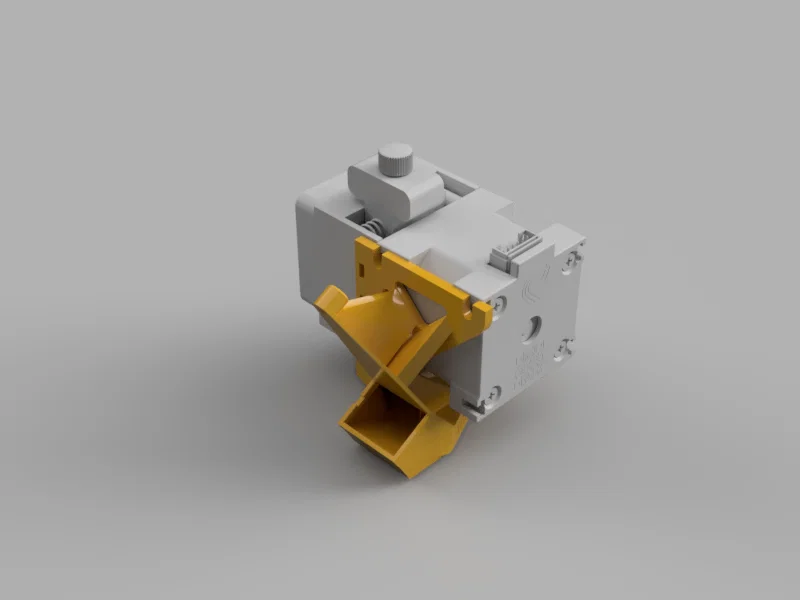

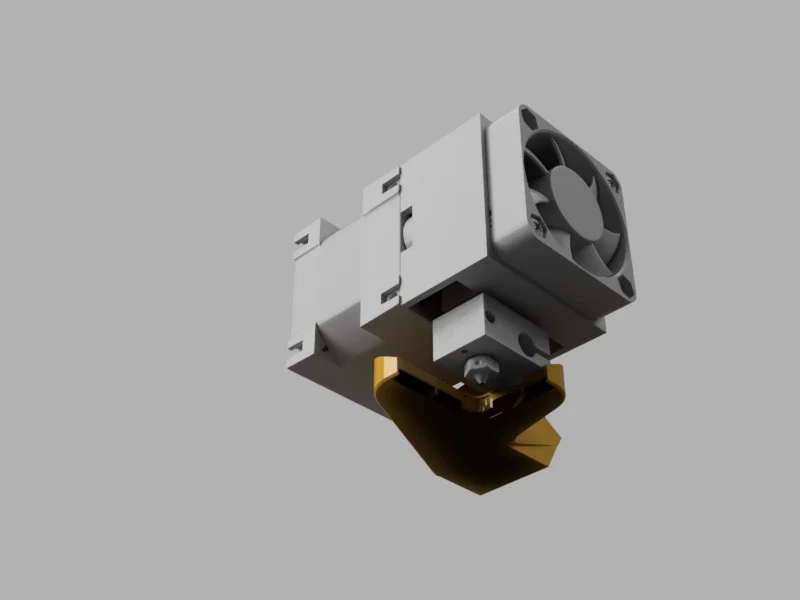

Mẫu này lắp lên E3D Hemera có sẵn, dùng 3 điểm bắt (hardpoints) trên toolhead và thổi gió xuống phía dưới đầu nozzle.

UPDATE NOTES (cho version 2)
- làm lỗ bắt vít có thể chỉnh được
- tối ưu luồng gió thổi xuống

Cách lắp:
Dùng 3 con ốc M3x6 hoặc M3x7 để cố định shroud vào Hemera. Canh thẳng (alignment) rồi lắp quạt blower 5015 bằng ốc M3x20; con ốc sẽ tự tạo ren.

In ấn:
Nên dùng vật liệu chịu nhiệt như ASA, ABS, hoặc nylon. Không cần tăng infill quá cao.

NẾU DÙNG PLA:
Lưu ý shroud sẽ bị biến dạng theo thời gian. Hãy đặt tốc độ quạt khi idle ở mức 20% khi hotend đang ở nhiệt độ in; nếu không nó sẽ bị xệ xuống và có thể va chạm vào chi tiết đang in.

Cần lưu ý là thiết kế gốc hiện không còn nữa, có vẻ đã bị gỡ khỏi Printables. Nếu bạn cần tài liệu của thiết kế gốc thì cứ nhắn mình.
