ECOVACS G1 Goat Blade Disc 6 - Bản Easy Print

Lưu ý - dùng là không bảo hành - có thể mất bảo hành. Bản thử nghiệm! Tự chịu rủi ro khi sử dụng!

EASY PRINT VERSION - lưỡi được đưa ra ngoài thêm 4mm so với bản main

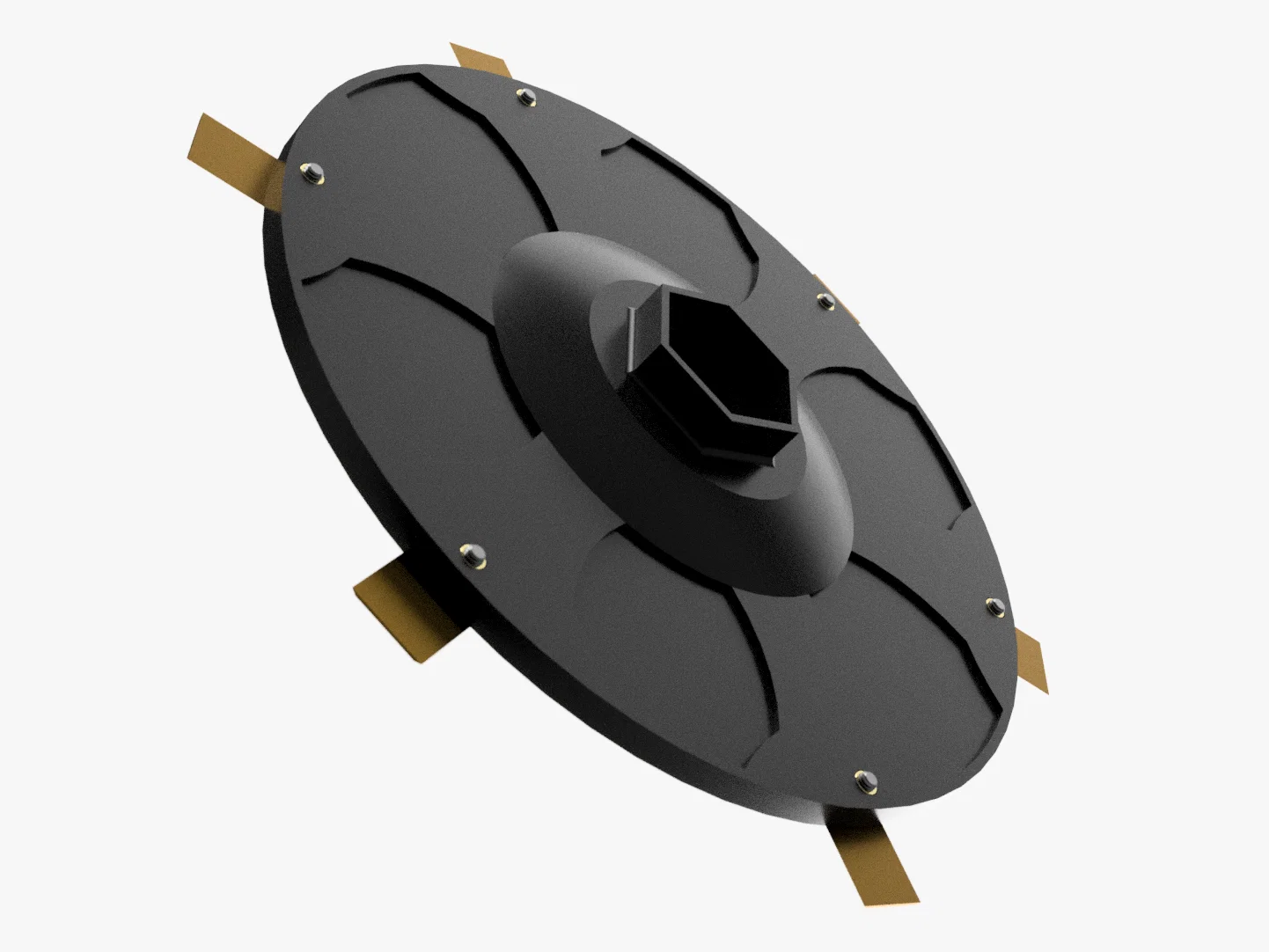

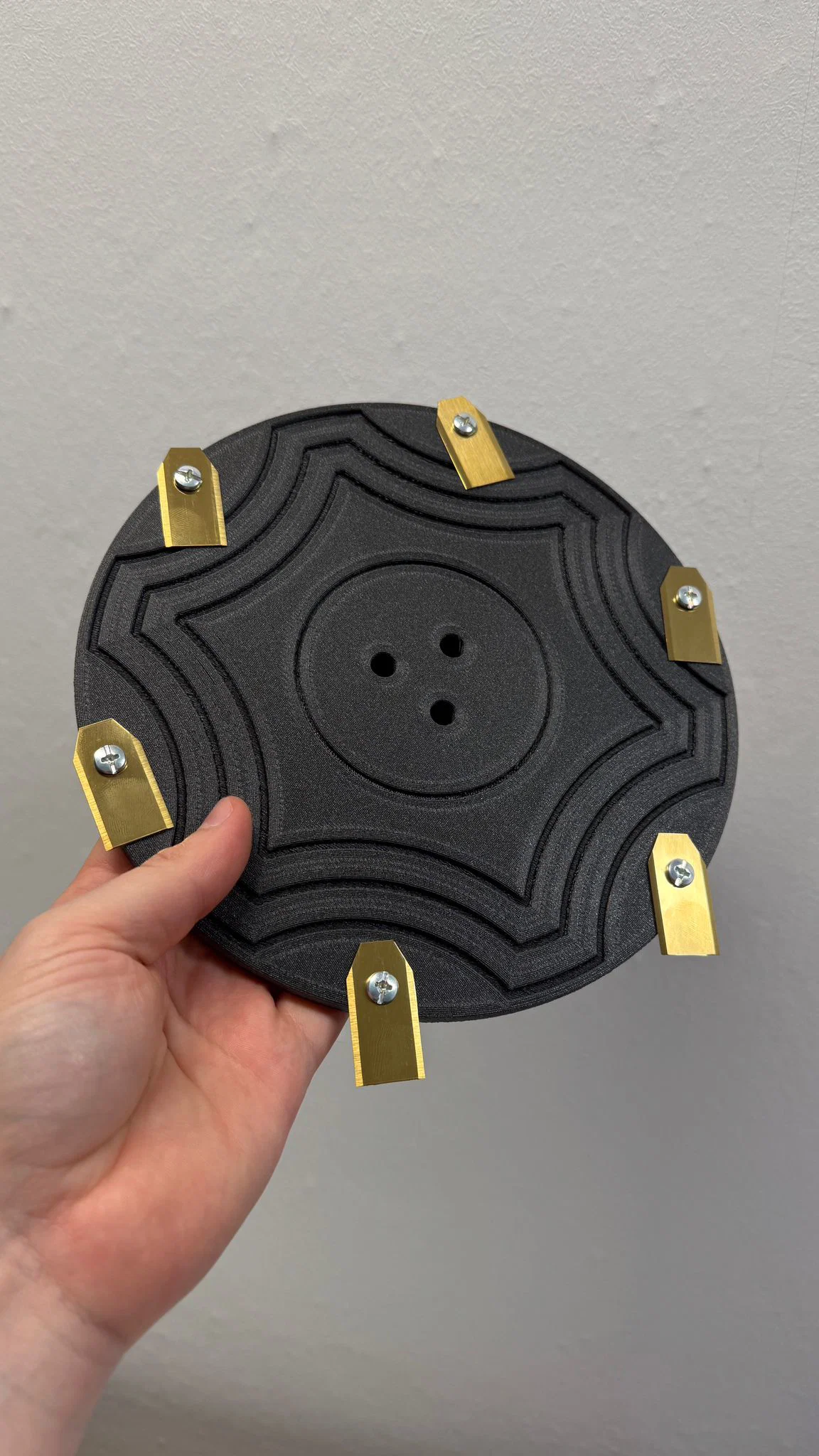

Mình thiết kế một blade disc với nhiều lưỡi hơn. Thay vì 3 lưỡi, dùng disc này sẽ là 6 lưỡi.

Lưỡi mình dùng khác với loại zin. Mình đặt mua loại này: https://amzn.to/4bqEbSJ

Bộ này dùng ốc khác và lỗ trên lưỡi cũng khác, không khớp với loại zin. Đó là một lý do mình vẽ lại blade disc mới. Xem hình bên dưới.

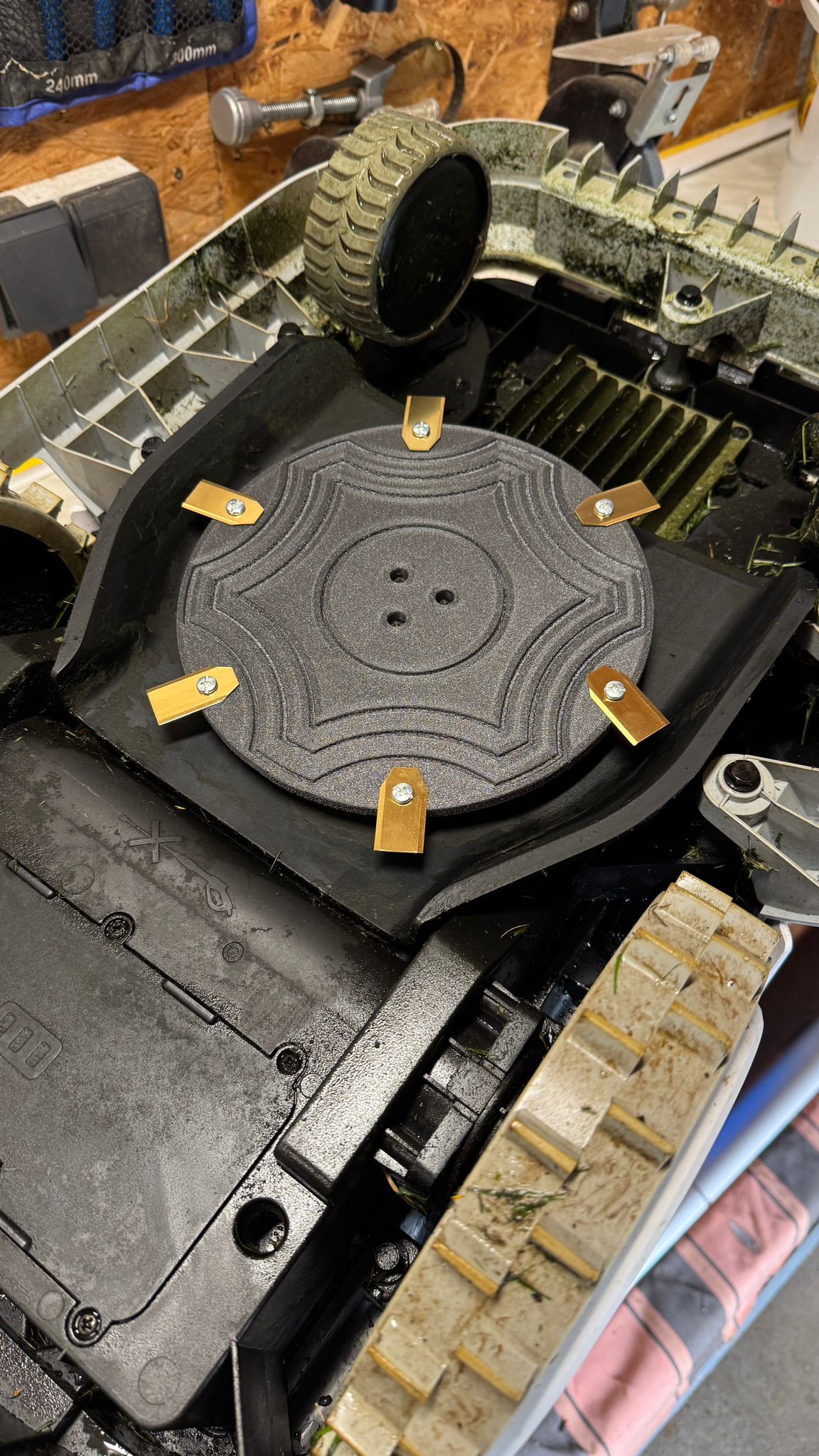

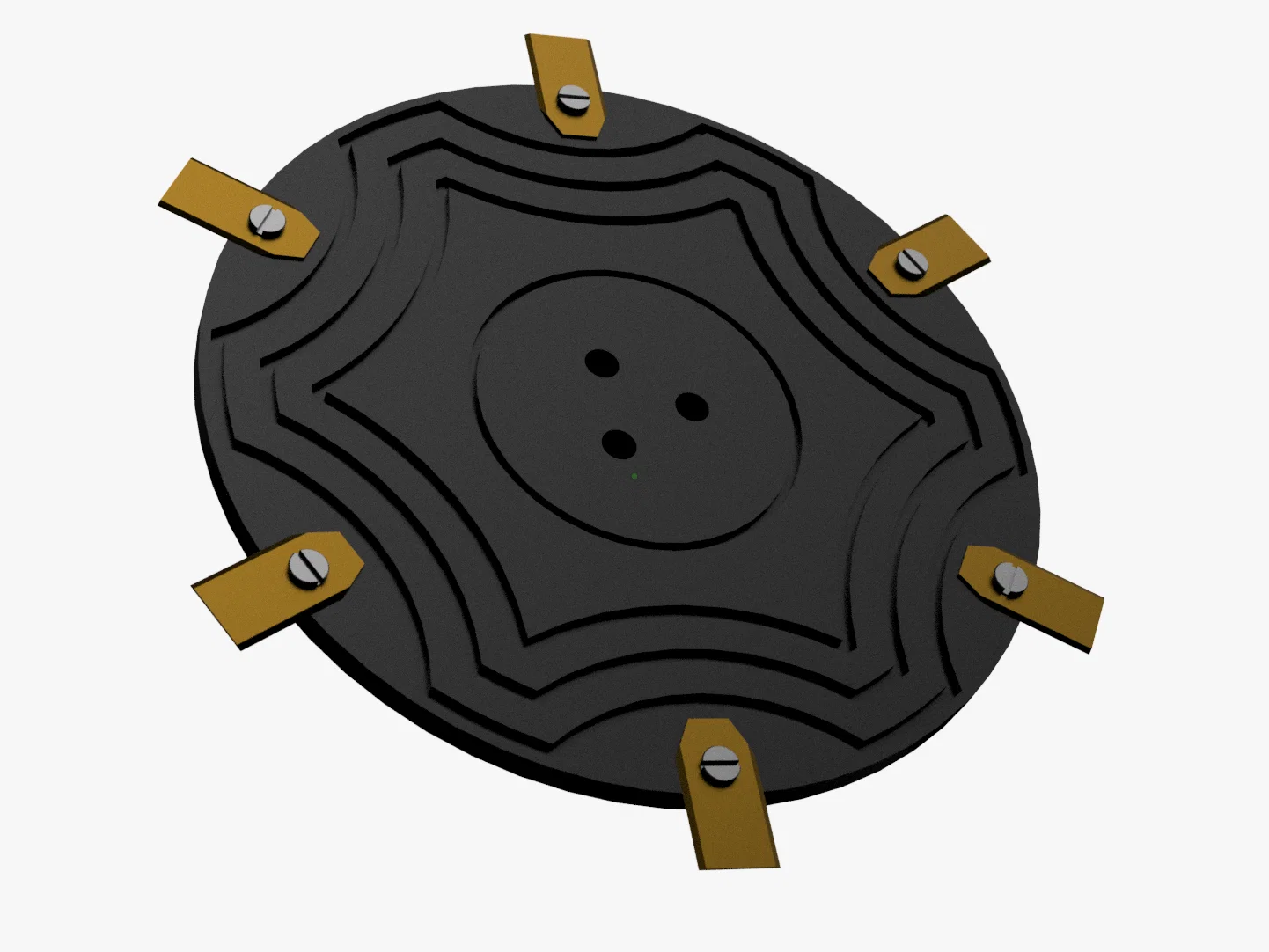

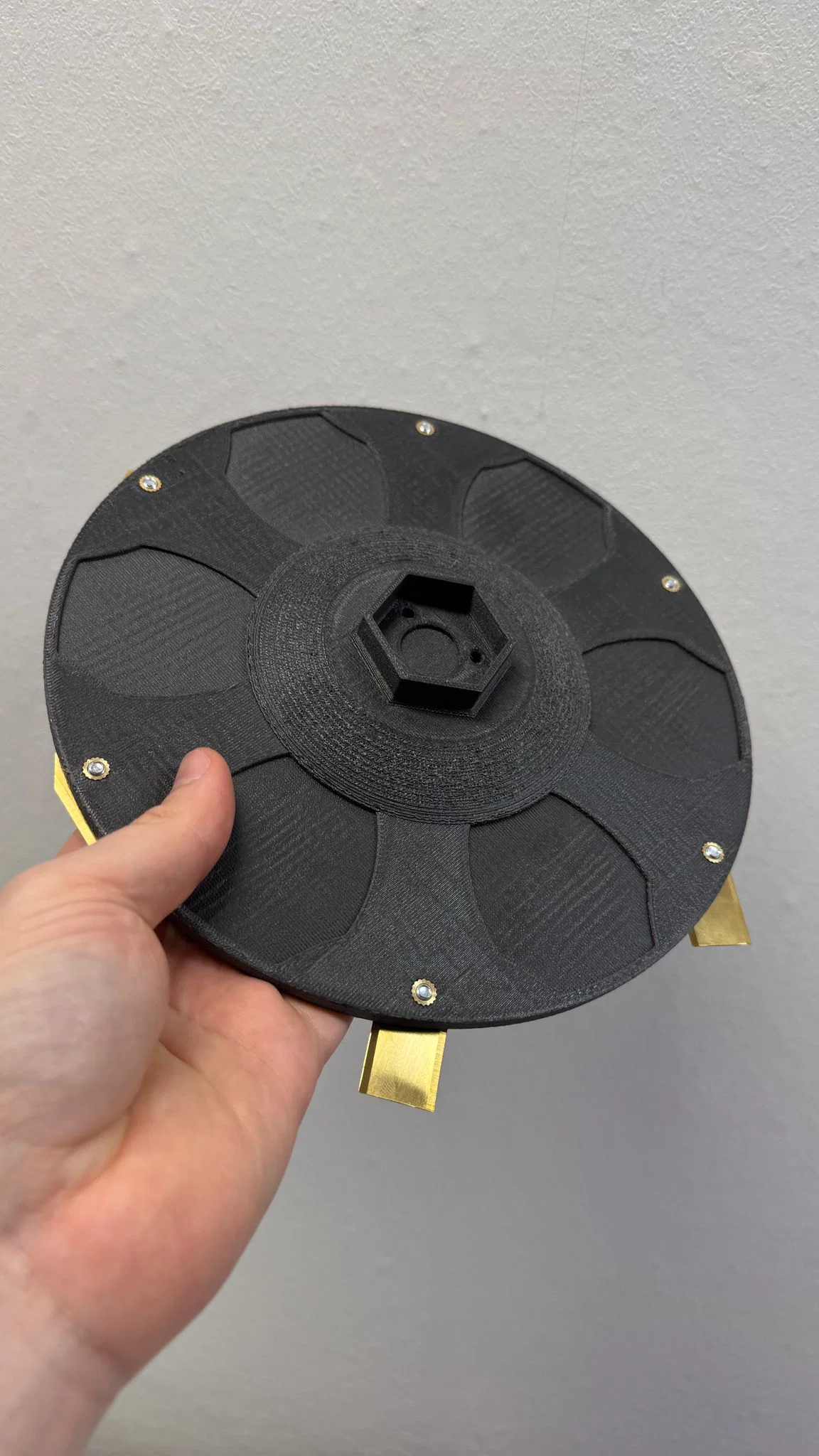

Mình upload 2 kiểu Blade Disc – một bản có blind holes để gắn lên Lawn Mower (phần giữa) và một bản không có blind holes. Bạn cần blind holes nếu muốn dùng ốc zin. Nếu không thì có thể dùng M4x16mm.

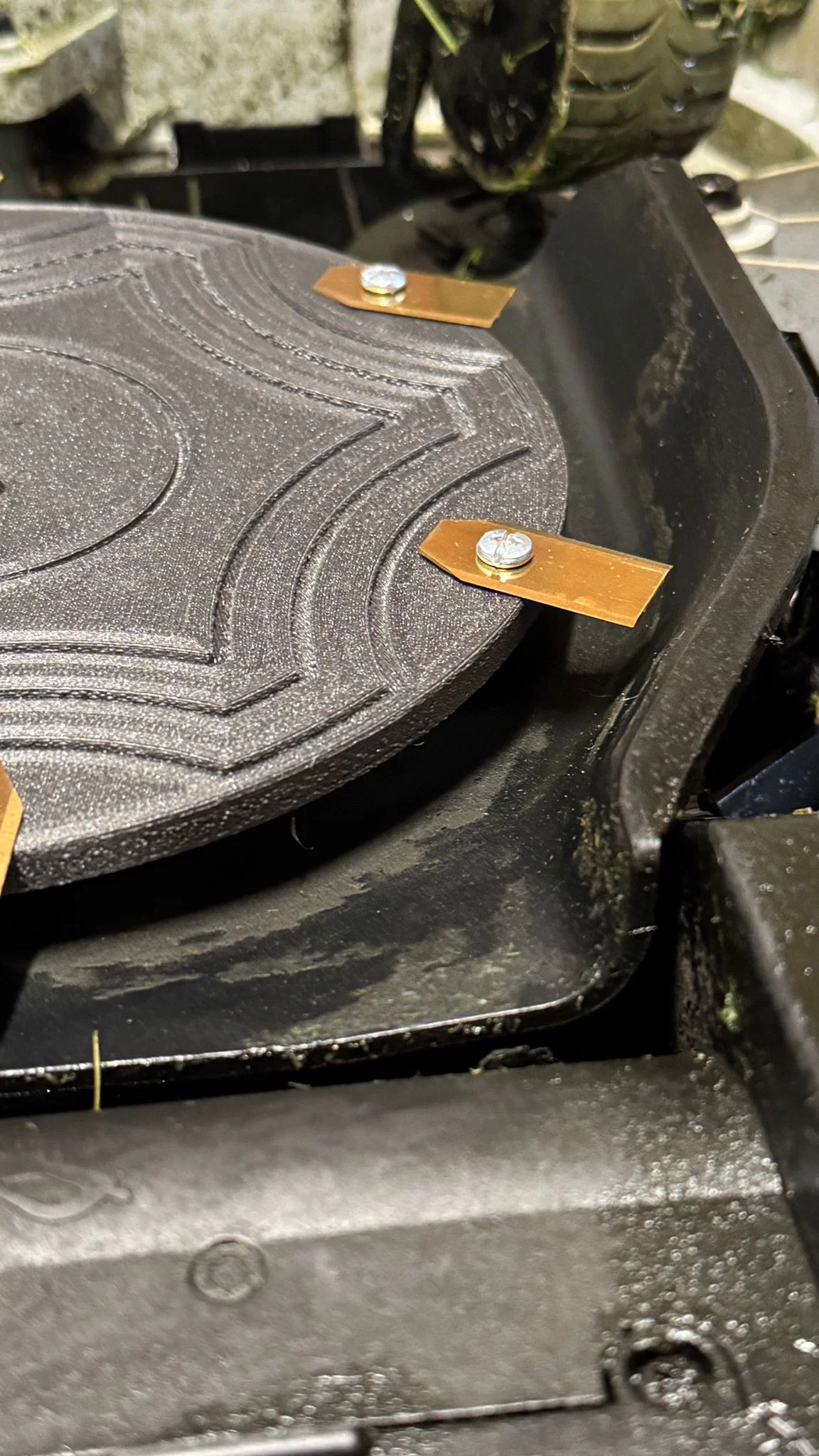

Cái disc lớn hơn bản zin 10mm + lưỡi được đưa ra ngoài thêm 4mm so với bản “Version 1 Main”.

Bản easy print này sẽ nặng hơn nếu bạn dùng đúng setting của mình. Việc này có thể ảnh hưởng thời lượng pin.

Danh sách linh kiện (Part List):

• 6x Heat Inserts: https://amzn.to/3WOAUIl
• 6x Blade with shoulder screws: https://amzn.to/4bqEbSJ
• tùy chọn:
• 3x Inox Screws M4x16 (cho bản không có blind holes): https://amzn.to/3UVY39w

Cài đặt in của mình (My print settings):

Bạn phải dùng support. Nếu bạn có hệ Multimaterial thì nên dùng interface để bề mặt ra sạch và đẹp (tutorial: https://youtu.be/Matf1Mna2zI?si=pkD_cQV2oMm4wECH))

Những lần in đầu mình dùng PETG với interface PLA, chạy ổn. Tốt hơn nữa là dùng filament có GF hoặc CF.

• Layer high: 0,24mm
• Walls: 4
• Top Layer: 4
• Bottom Layer: 4
• Infill: 33%
