ECOVACS G1 Goat Blade Disc 6 – Đĩa lưỡi 6 lưỡi thay cho bản 3 lưỡi

Lưu ý - dùng không có bảo đảm - có thể bạn sẽ bị mất bảo hành. Bản thử nghiệm! Tự chịu rủi ro khi sử dụng!

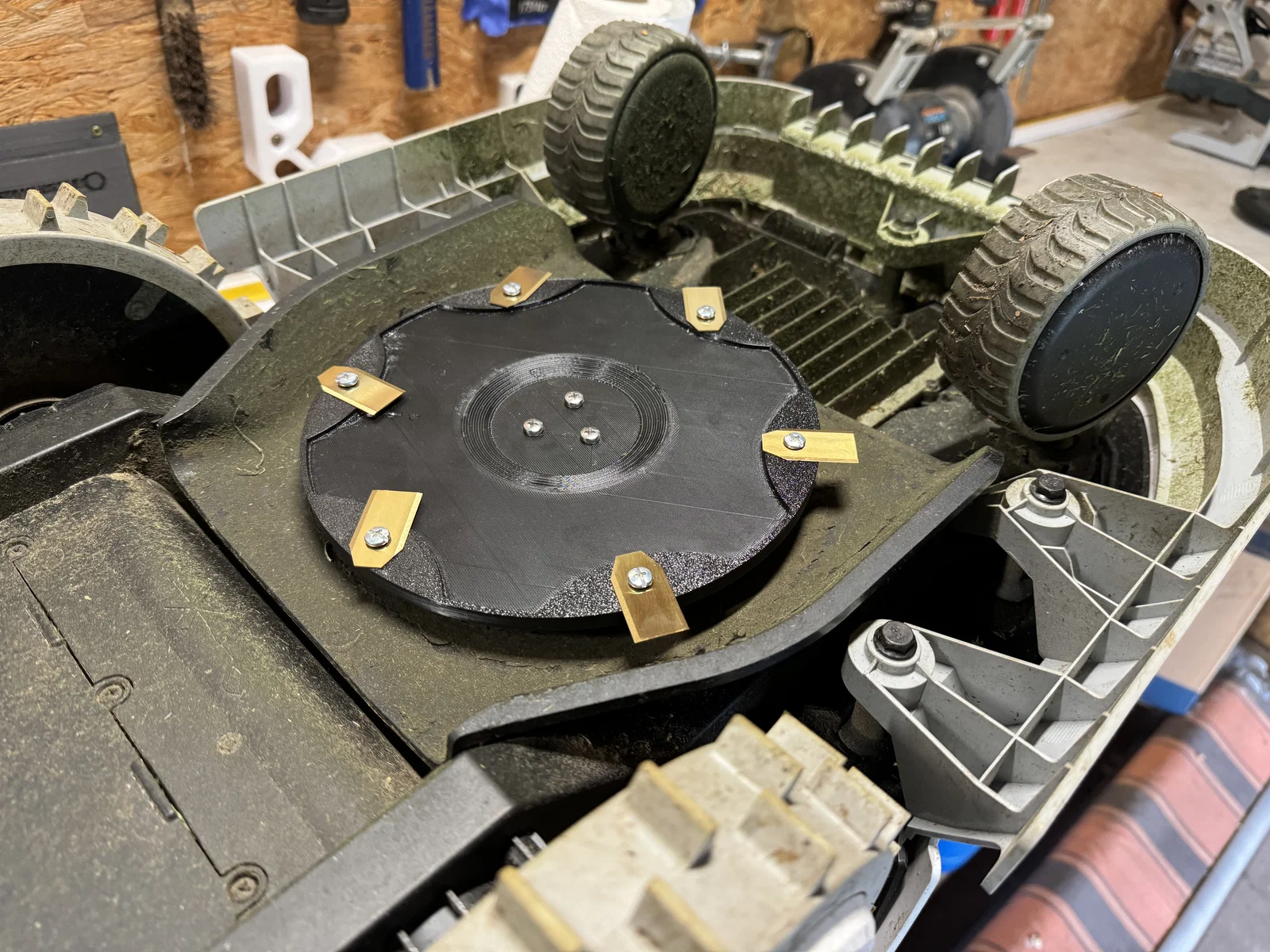

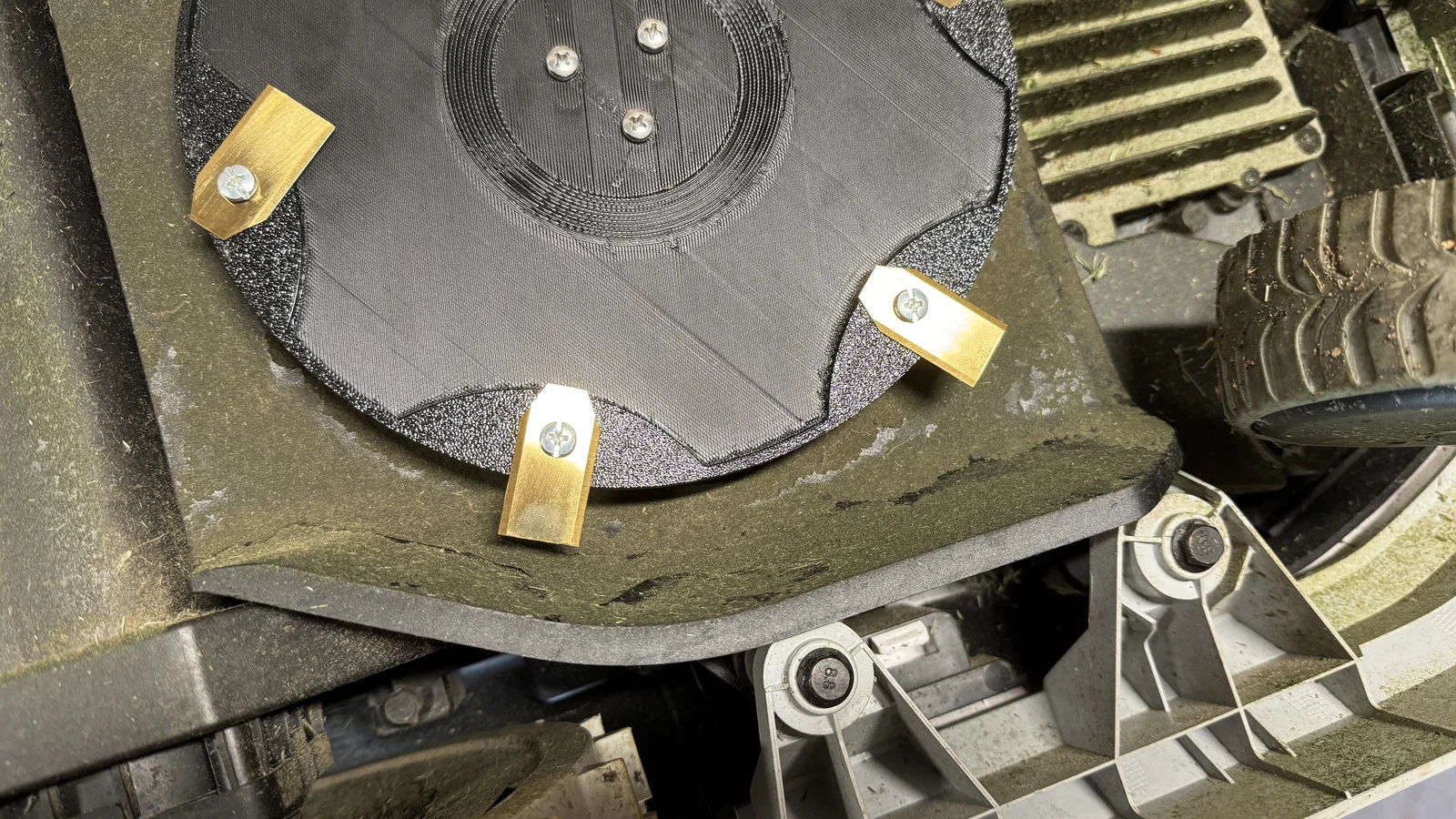

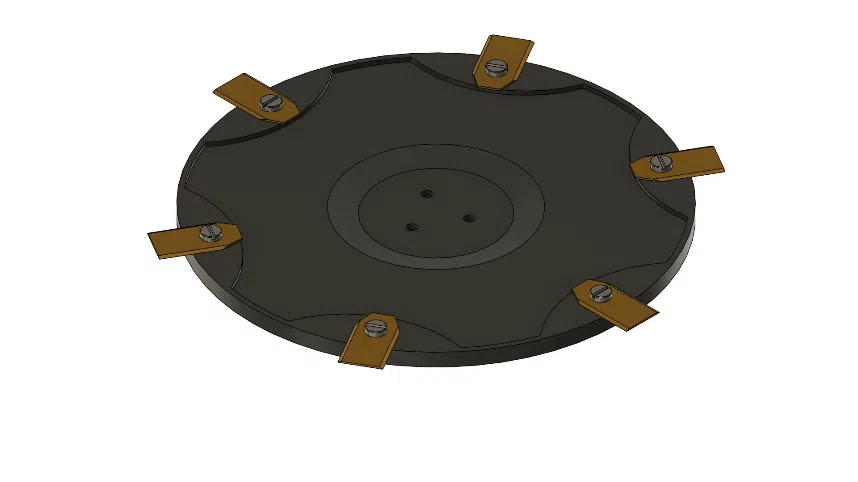

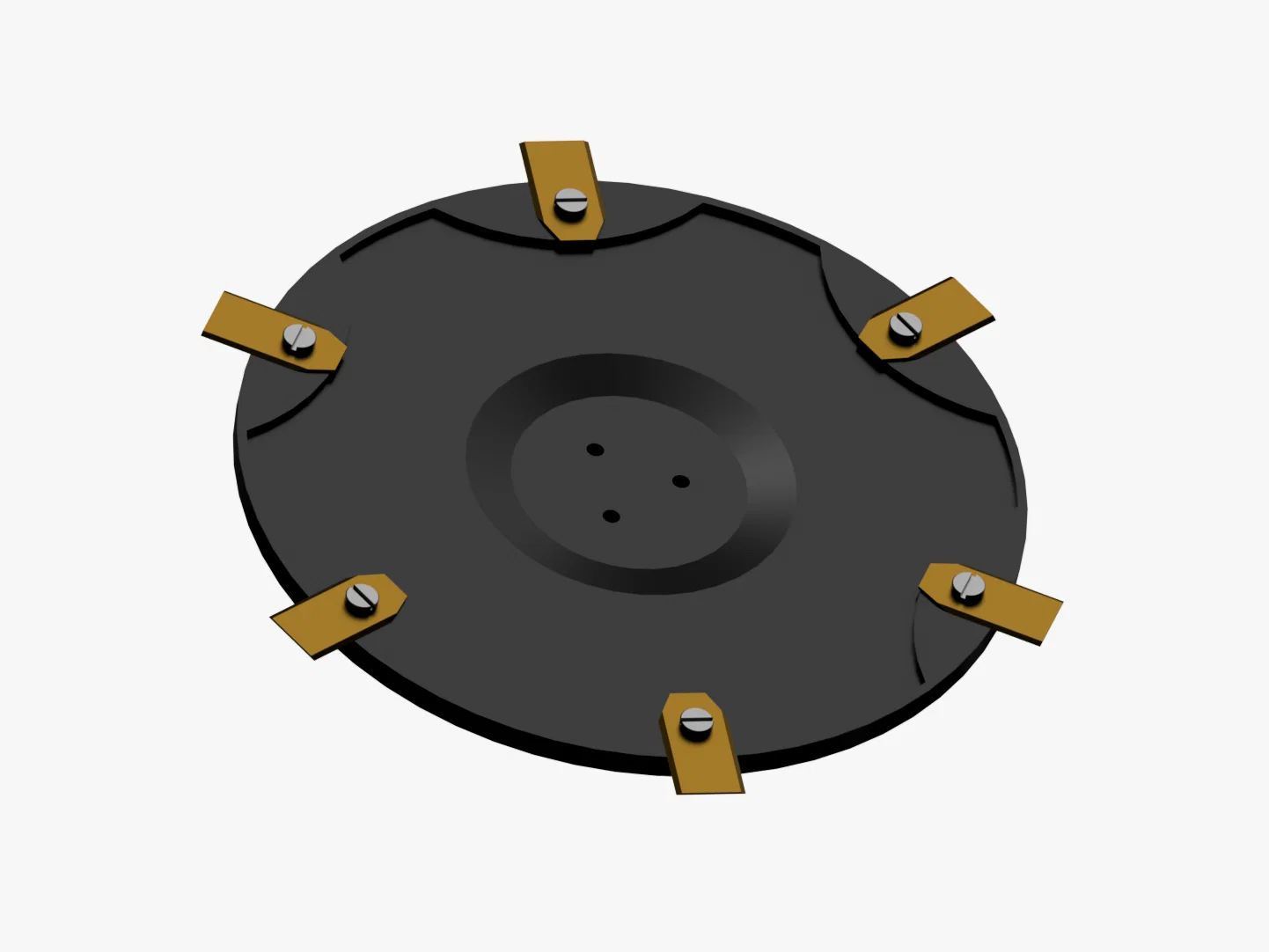

Mình thiết kế một blade disc với nhiều lưỡi hơn. Thay vì 3 lưỡi, disc này dùng 6 lưỡi.

Bộ lưỡi mình dùng khác với hàng zin. Mình đặt bộ này: https://amzn.to/4bqEbSJ

Bộ này dùng loại ốc khác và các lỗ trên lưỡi cũng khác, không lắp vừa loại zin. Đó là một lý do mình phải vẽ lại blade disc mới. Xem hình bên dưới.

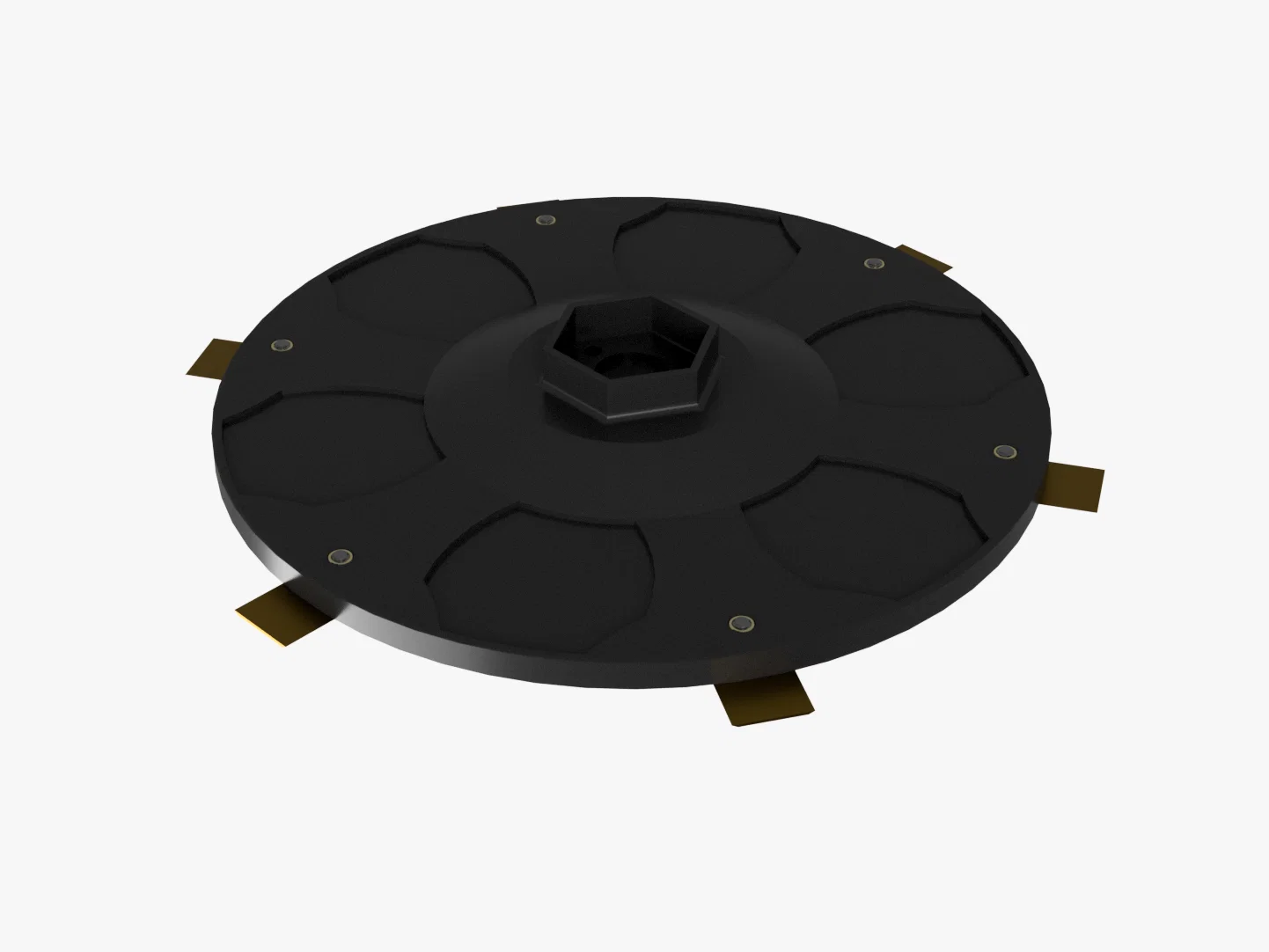

Mình đã upload 2 loại Blade Disc – một loại có lỗ mù (blind holes) để gắn lên lawn mower (ở giữa) và một loại không có lỗ mù. Bạn cần lỗ mù nếu muốn dùng ốc zin. Hoặc thay bằng M4x16mm.

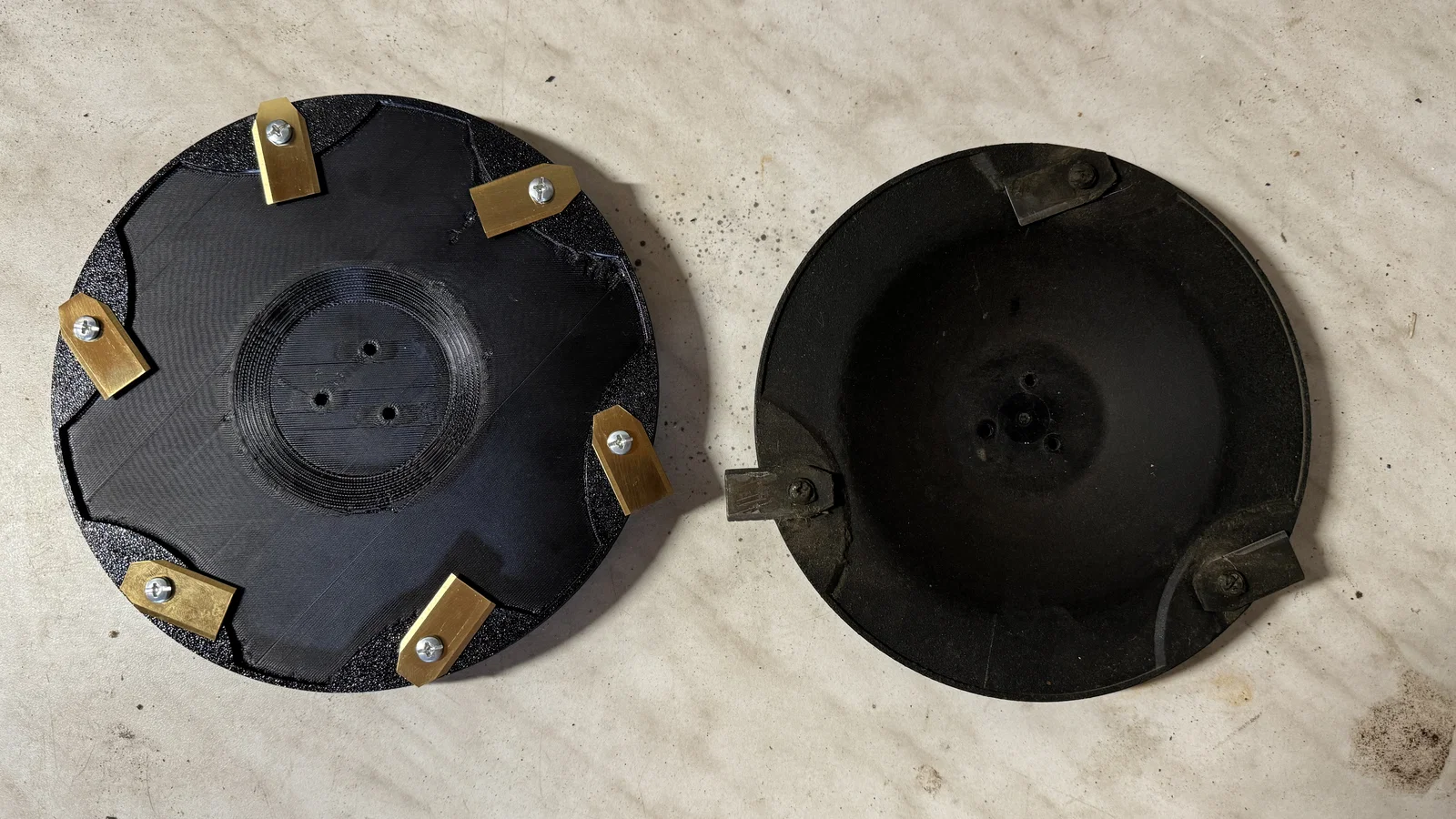

Disc lớn hơn bản zin 10mm, nhưng trọng lượng gần như tương đương. Việc này sẽ không ảnh hưởng tới thời lượng pin.

Danh sách linh kiện:

• 6x Heat Inserts: https://amzn.to/3WOAUIl
• 6x Blade kèm shoulder screws: https://amzn.to/4bqEbSJ
• Tuỳ chọn:
• 3x Inox Screws M4x16 (cho phiên bản không có blind holes): https://amzn.to/3UVY39w

Thiết lập in của mình:

Bạn bắt buộc phải dùng support. Nếu bạn có hệ Multimaterial thì nên dùng interface để bề mặt ra sạch và đẹp (tutorial: https://youtu.be/Matf1Mna2zI?si=pkD_cQV2oMm4wECH))

Những lần in đầu mình dùng PETG với interface PLA, chạy ổn. Tốt hơn nữa là dùng filament có GF hoặc CF.

• Layer height: 0,24mm
• Walls: 4
• Top Layer: 4
• Bottom Layer: 4
• Infill: 33%
