Template 4 lỗ SLAB / Caliburn / TalonClaw (imperial)

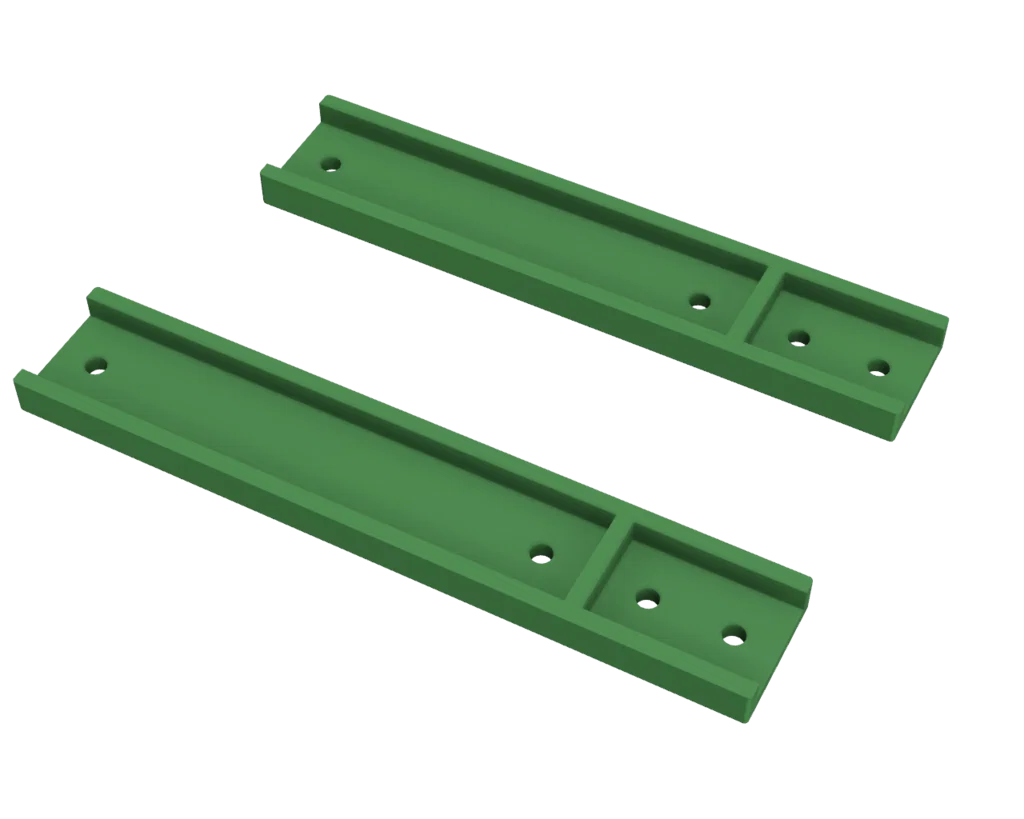

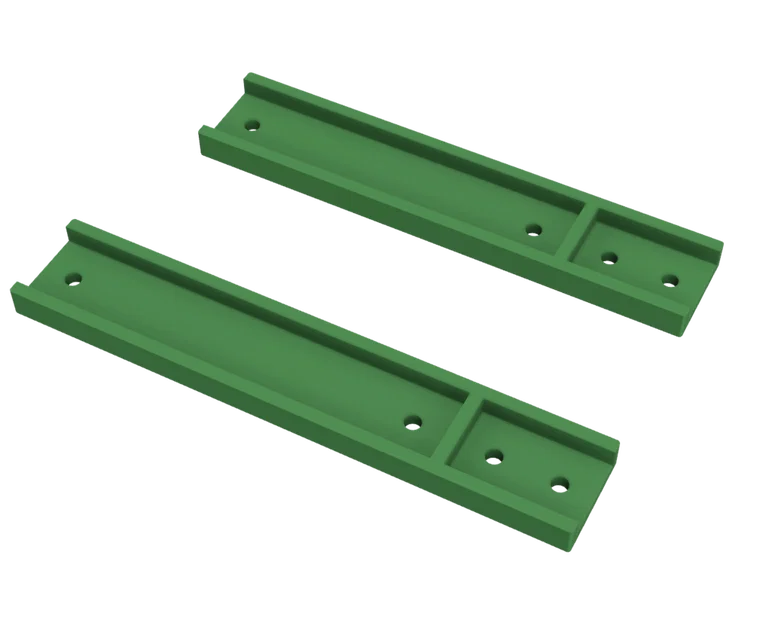

Đây là một cái template để chấm tâm (center-punch) / khoan cho các thanh nhôm dùng trong Caliburn 4, Talon Claw 4 và SLAB.

Vì mình muốn tự làm thanh cho SLAB (nhập về thì mắc quá), nên mình cần biết chính xác vị trí để khoan lỗ bắt vít.

Mấy cái guide lỗ này (dựa trên số đo do SillyButts cung cấp trên GitHub, cảm ơn anh rất nhiều),

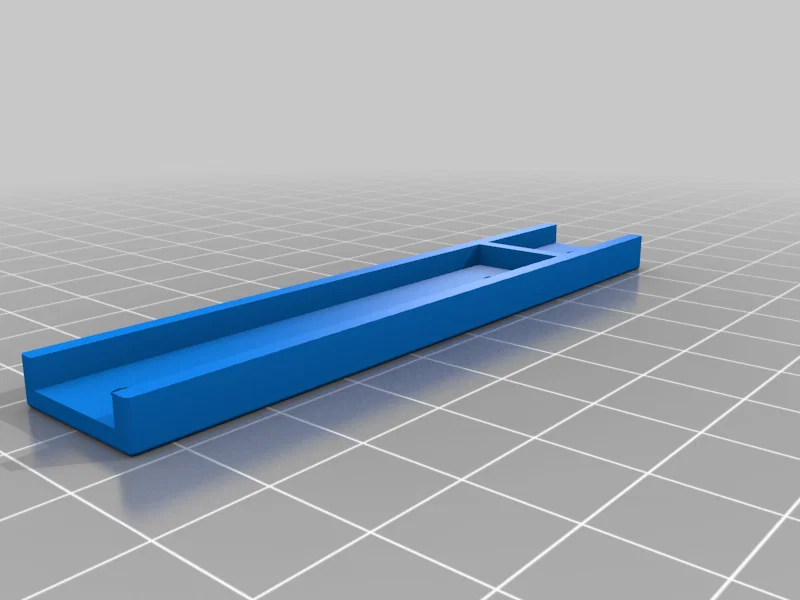

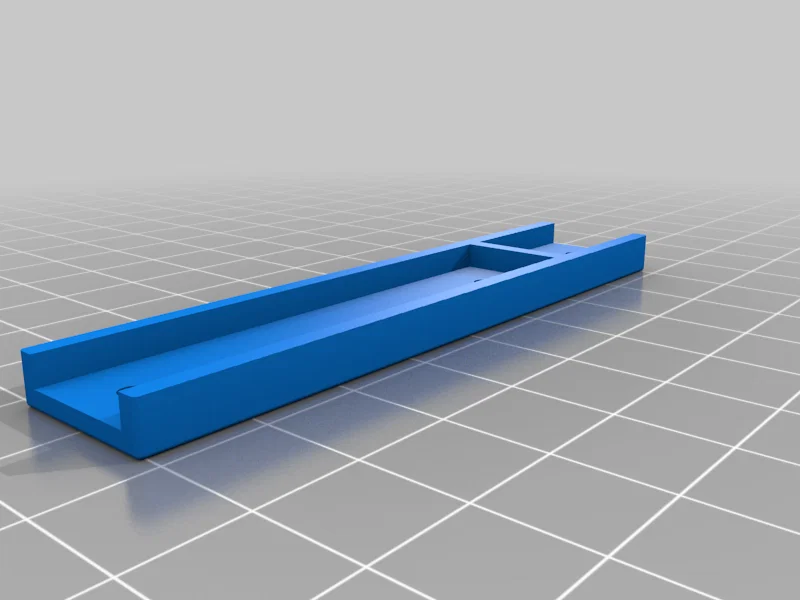

Nó chỉ cần kẹp (clip) vào đầu thanh nhôm; rồi bạn có thể dùng center-punch để lấy dấu bắt đầu lỗ, hoặc dùng mũi khoan nhỏ khoan xuyên qua luôn theo template.

Các lỗ trên template không phải đường kính cuối cùng, chỉ để giúp bạn bắt đầu cho chuẩn.

Xài hiệu quả bất ngờ...

Cái này cũng giúp bạn quyết định muốn taro ren cỡ nào, hoặc thậm chí không cần ren cũng được.

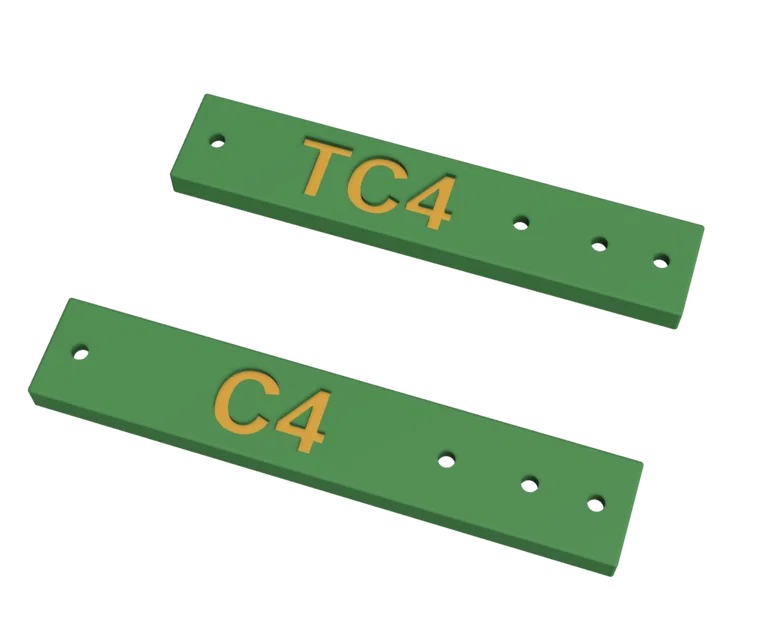

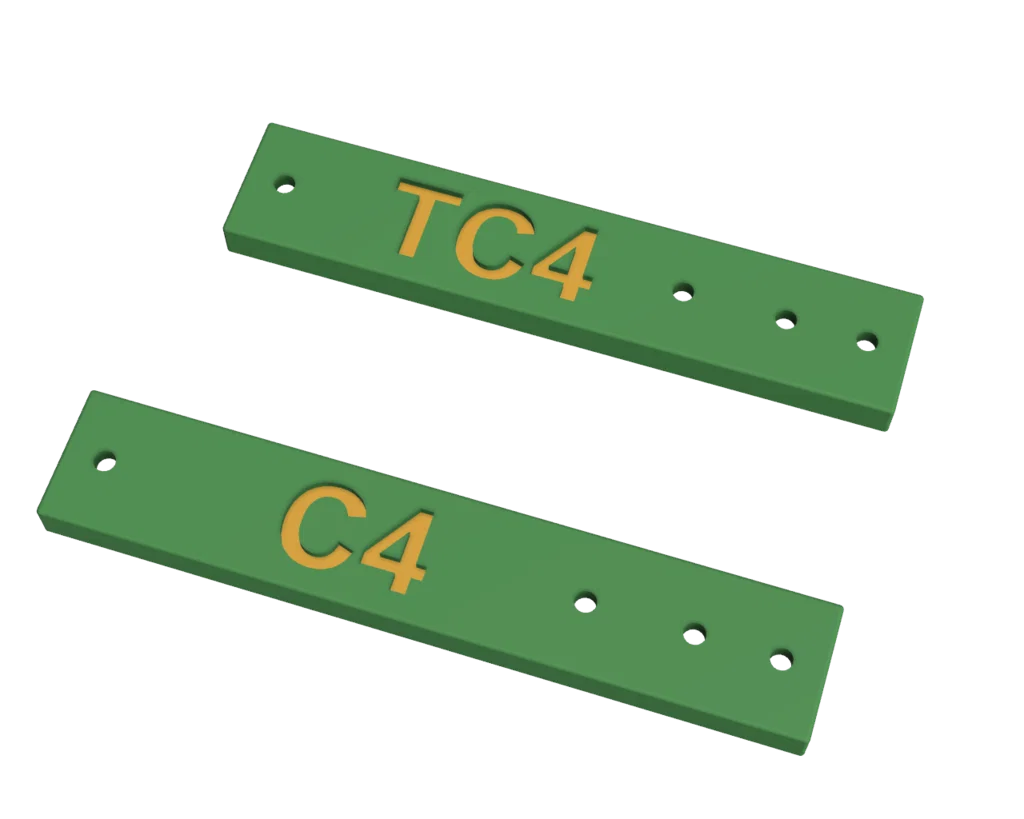

Template có đánh dấu (C4 / TC4), vì khoảng cách lỗ của mỗi blaster hơi khác nhau.

Lưu ý: bản này dành cho phiên bản standard / imperial (1/2 inch / 12,7mm) của SLAB / C4 / TC4. Thanh cho bản metric mỏng hơn chút (12mm)

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

Không quan trọng

Supports:

Không quan trọng

Resolution:

Không quan trọng

Infill:

Không quan trọng

Filament: Không quan trọng Không quan trọng Không quan trọng

Notes:

In ngược lại, đặt mặt phẳng xuống buildplate. Không cần supports, rafts/brim thì tuỳ bạn.

Tuỳ dung sai (tolerances) của bạn mà nó có thể kẹp rất khít. Nếu bị lỏng, dùng một miếng băng keo 2 mặt nhỏ để cố định tại chỗ.
