Bezel quạt trước cho server Supermicro 24-bay

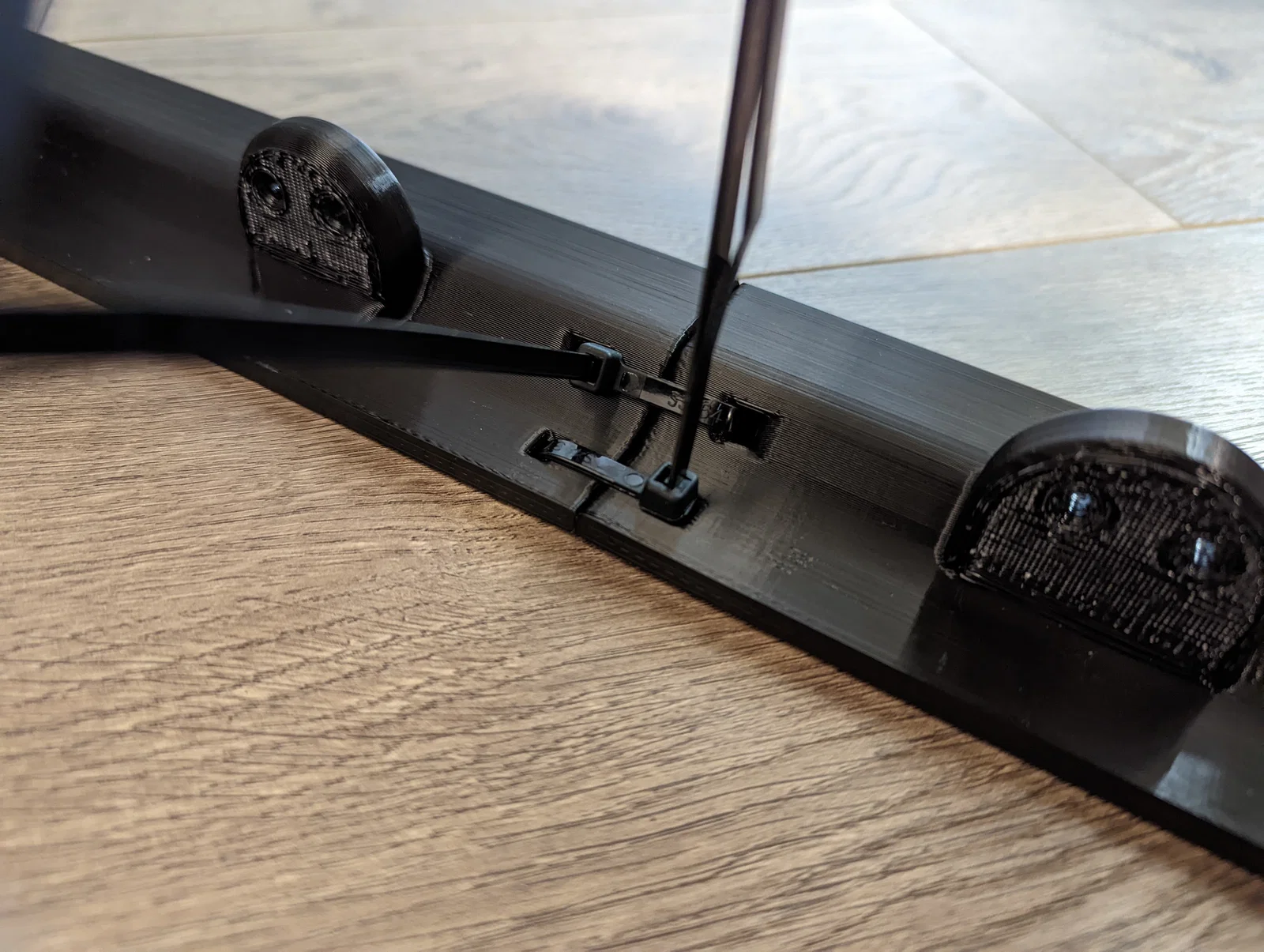

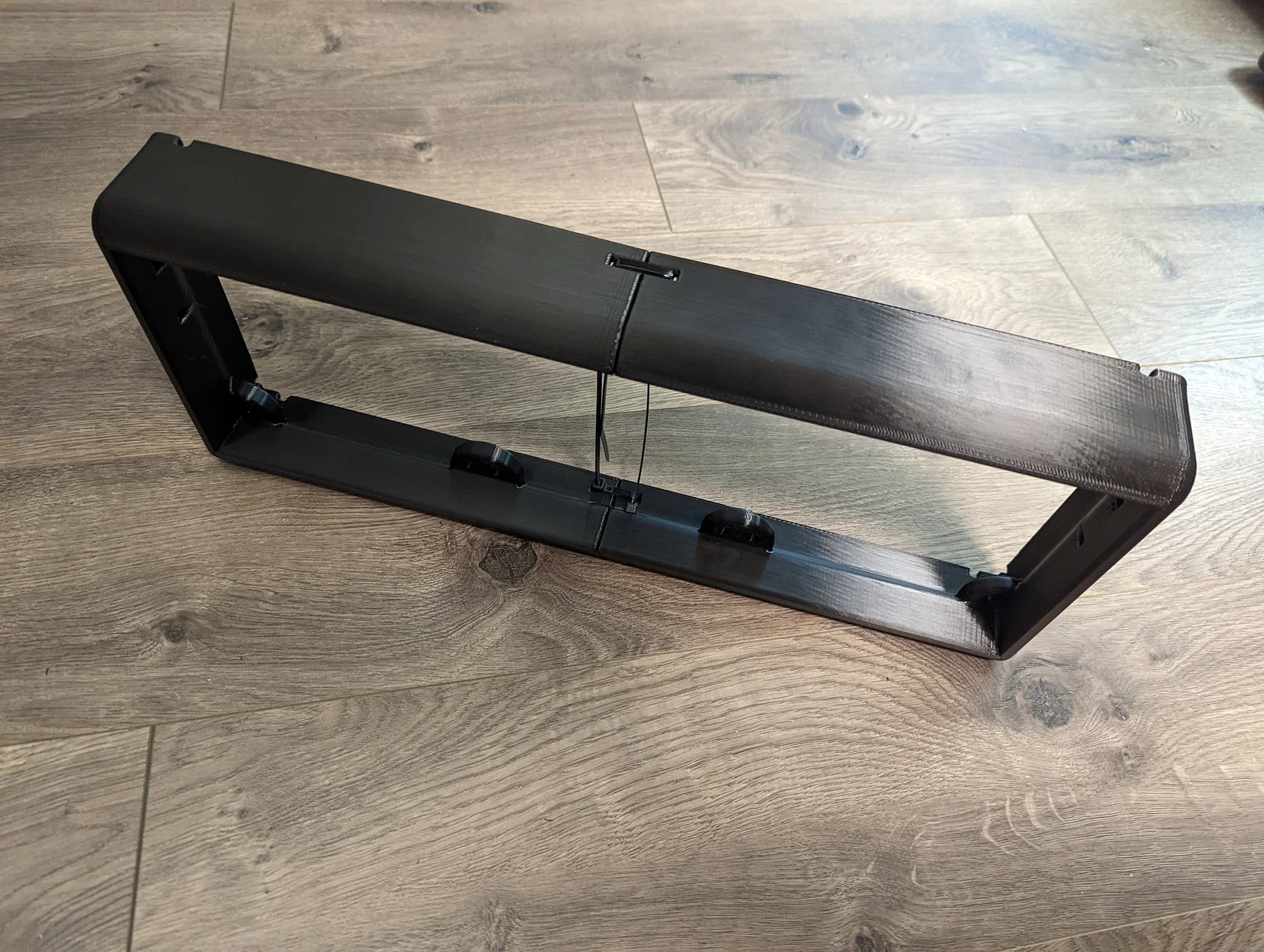

Dựa trên ý tưởng từ thiết kế của Jason Rose để gắn 3 quạt 140mm ở mặt trước một server Supermicro 24-bay. Mình đã thiết kế lại từ đầu để dễ in hơn và rẻ hơn (họ trả tới $180 cho một cái!). Với bản này, mình chia thành 2 phần và nối với nhau bằng dây rút (zip ties). Hai nửa này vừa đủ nhỏ để in trên Ender 3, cần diện tích bàn in khoảng 180x220mm, có phần overhang 5mm nên tổng thể tích in cần khoảng 180x225x57mm. Vì đây là thiết kế mang tính “generic” hơn nên mỗi góc đều có 2 lỗ đi dây để cáp có thể ra/vào. Hệ thống gắn có tích hợp 2 lỗ dây rút để tận dụng phần handle ở mặt trước của rail. Quạt được thiết kế để bắt bằng vít/bolt đủ dài để xuyên qua quạt và lỗ bắt trên bezel. Mua gói rẻ ở tiệm kim khí gần nhà là dùng được.

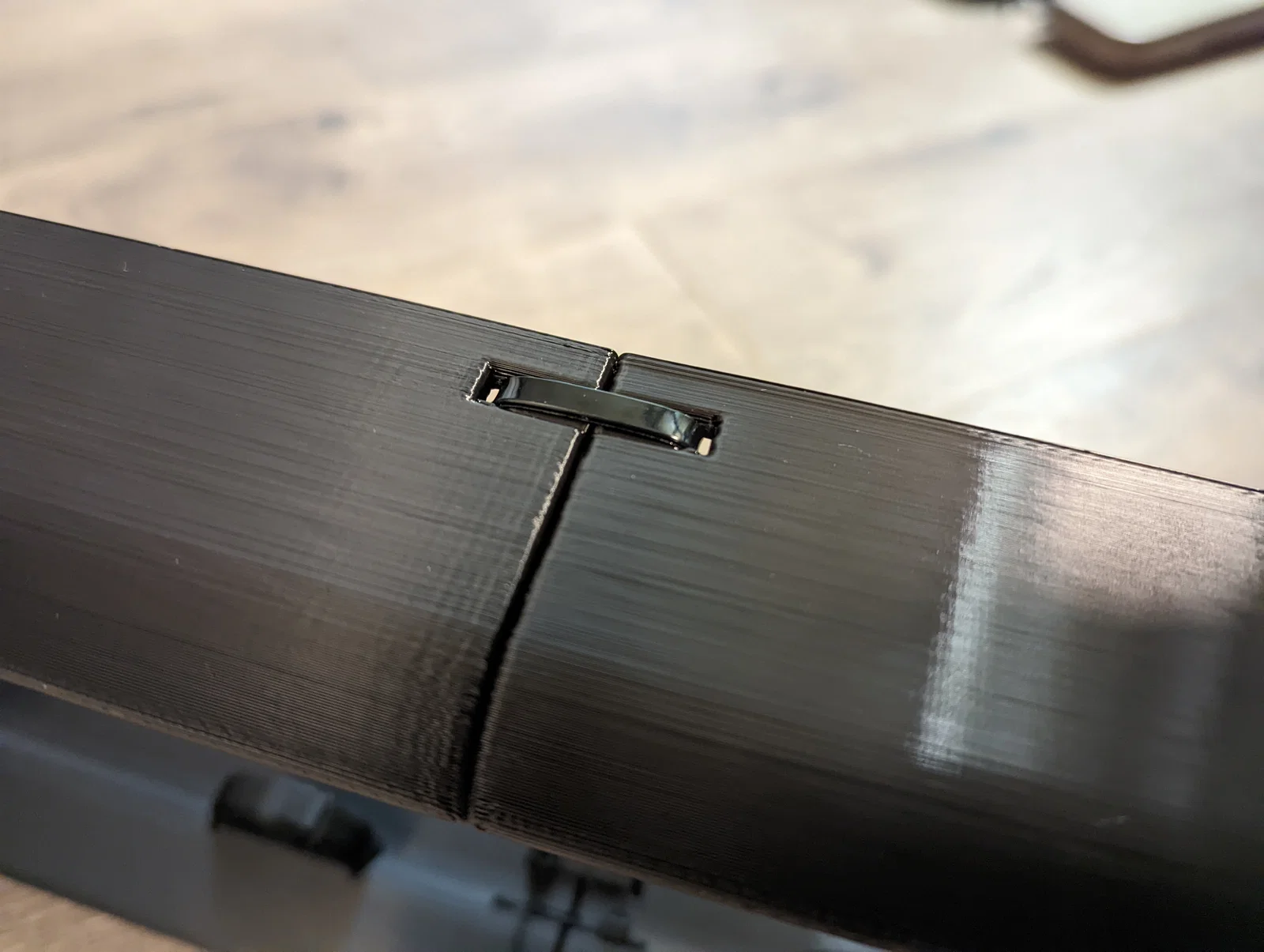

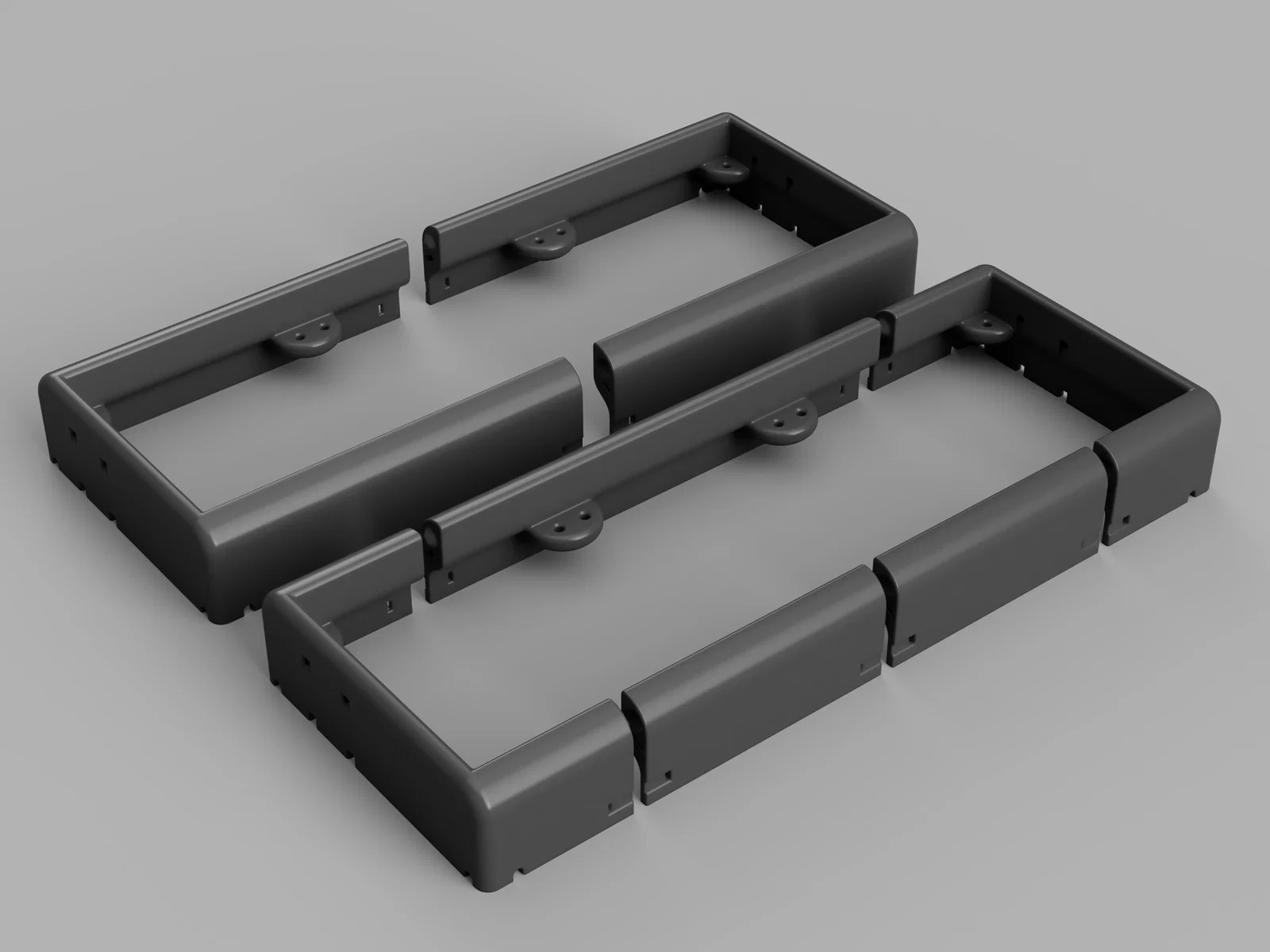

Cập nhật thêm: mình cũng chỉnh lại để in được trên bàn in nhỏ hơn, chỉ cần diện tích in tối thiểu 180mm^2. Bản này dùng 2 đầu nhỏ, rồi thêm 4 đoạn thẳng dài 140mm hoặc 2 đoạn thẳng dài 280mm. Cách nối vẫn như bản 2 phần: mỗi mối nối dùng 2 dây rút.

Print settings:

• Nhiều perimeters, mình dùng 3 với nozzle 0.6mm nhưng khuyên 4+ nếu dùng nozzle 0.4mm
• Infill mức trung bình 15–25%
• Supports chỉ để build plate. Các lỗ dây rút được thiết kế để in không cần support. Lỗ bắt vít thì tốt nhất có support vì mép ngoài không đủ diện tích bám nếu để không.
• Brim để giữ mép khỏi bong và tránh cong vênh. Thiết kế này gỡ brim cũng khá dễ.
• Nếu in bản 2 phần, có thể bạn cần chỉnh vài setting để vừa với build volume. Ví dụ như skirt có thể tắt khi dùng brim.

Thiết kế gốc minh hoạ cách dùng.

Nếu bạn có yêu cầu hay góp ý gì cứ nói nha, nhờ vậy mà mới có bản 4/6 phần đó.
