SGRT Breathing Phantom

SGRT / 4D Test Phantom (Uses Varian Breathing Phantom)

Video phantom đang chạy https://imgur.com/DTAPct6

Mẫu này có thể hữu ích cho việc commissioning và training cho hệ thống VisionRT hoặc các hệ SGRT khác. Mình dùng nó để test beam hold cũng như hướng dẫn các kỹ thuật viên trị xạ (therapists) về setup và delivery trong SGRT.

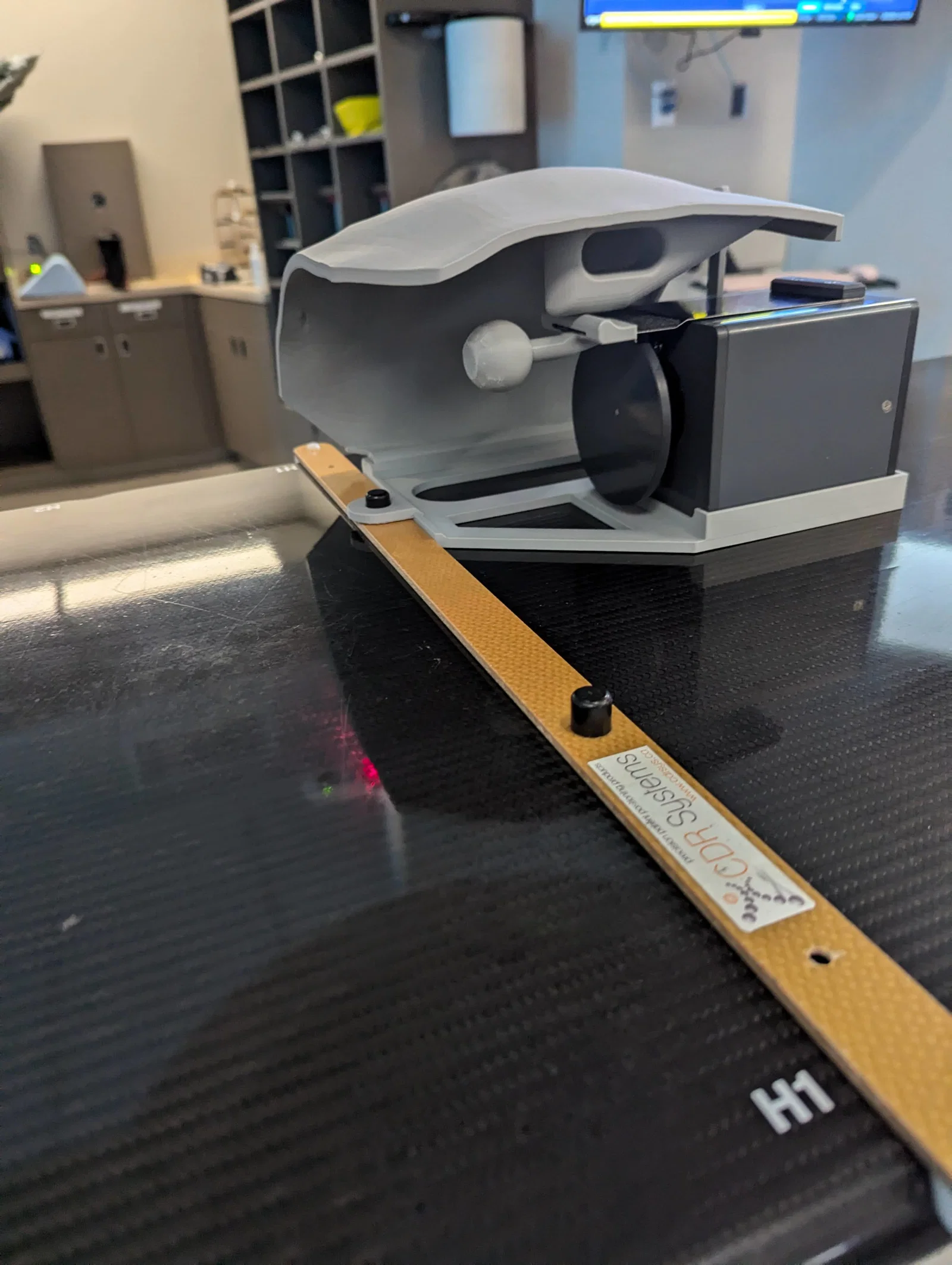

Bạn cần có một “Varian Breathing Phantom” — cái hộp cơ khí nhỏ có cam lệch tâm (eccentric cam) làm cái cần gạt đi lên xuống. (Không biết có phải máy nào cũng đi kèm không?) Có vẻ như chỗ nào cũng có một cái bị để quên trong kho/tủ.

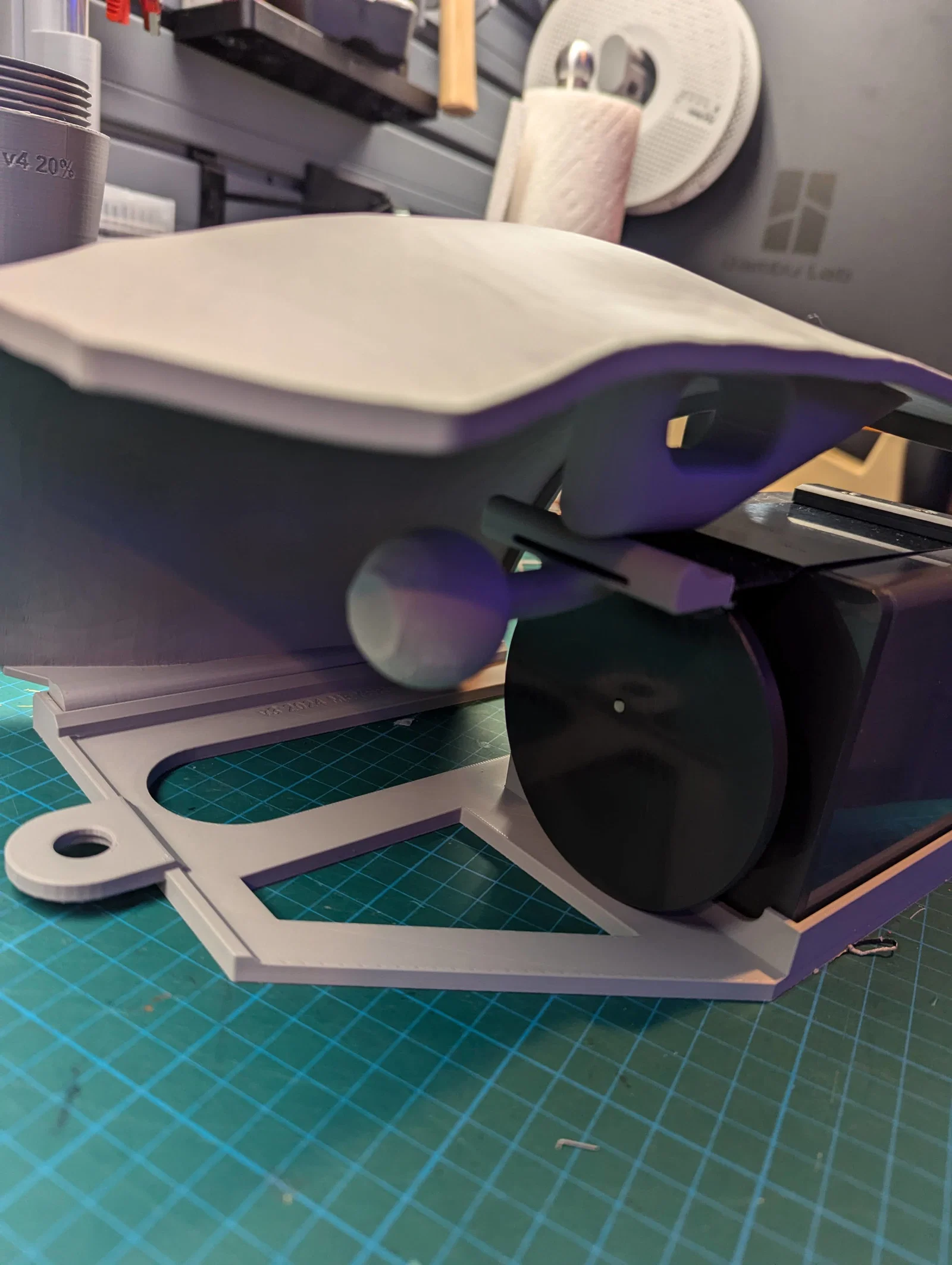

Bên trong còn có một quả cầu nằm sâu dưới bề mặt, có thể dùng cho 4DCT và test gating? Có tuỳ chọn thêm một viên bi fiducial ở ngay tâm. Mình chưa dùng cho mục đích này, nhưng đồng nghiệp có gợi ý nên mình để luôn trong model.

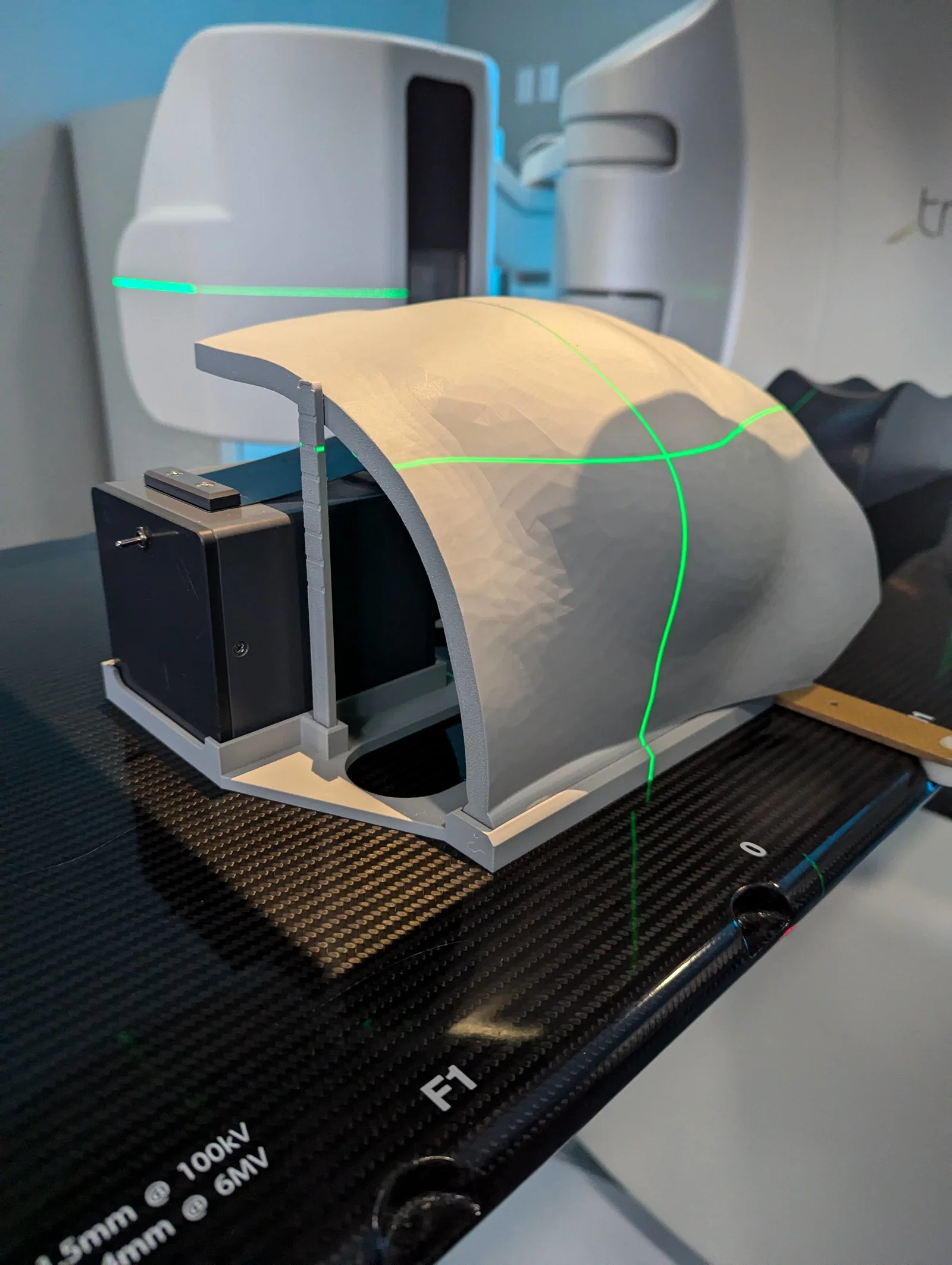

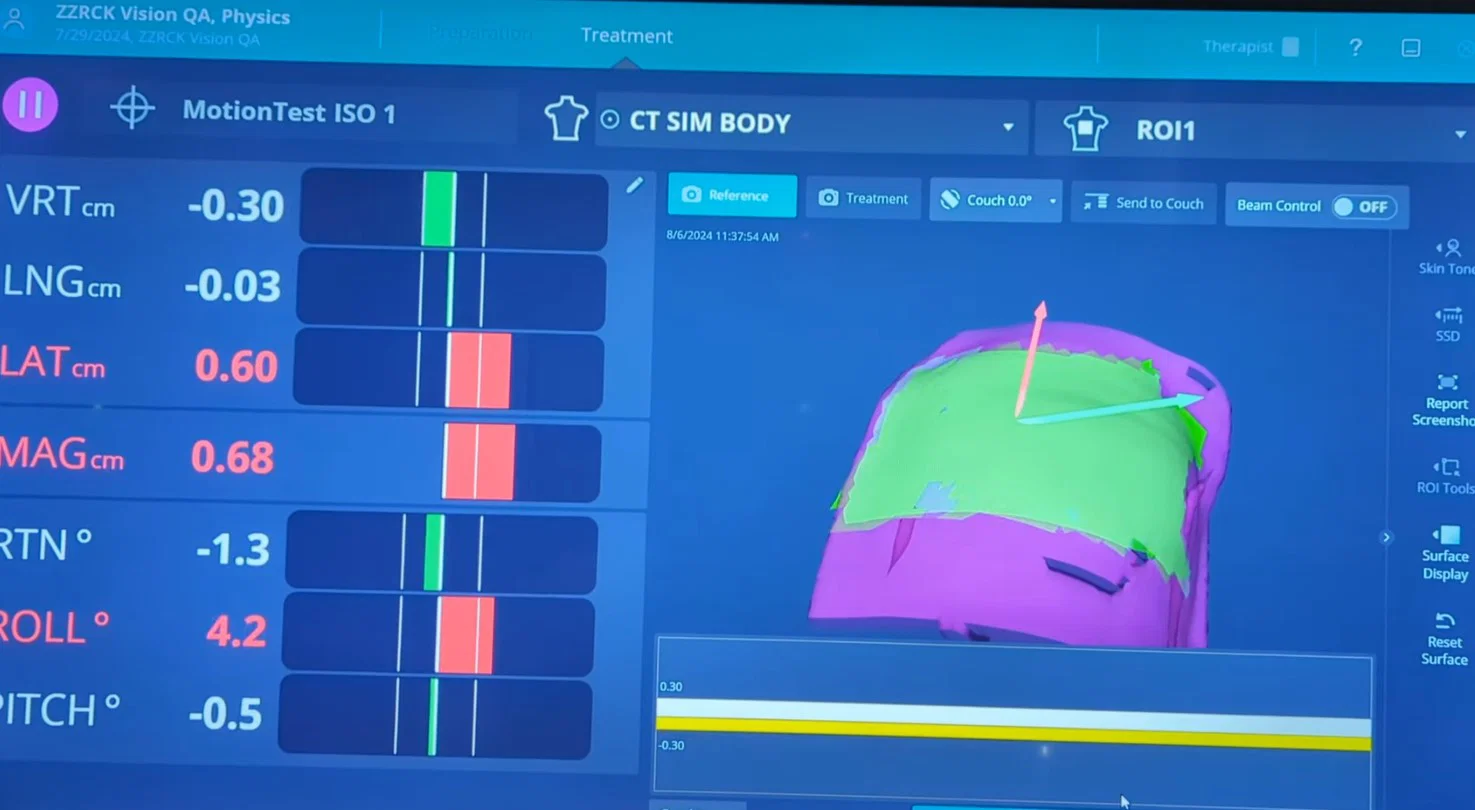

Trường hợp của mình là mình chụp CT phantom ở “full inspiration” khi đã dừng motor. Sau đó dùng dữ liệu này để tạo plan và đẩy qua accelerator / hệ SGRT. Bọn mình làm được quy trình “end to end” cho therapists, có kèm beam hold như một phần của training.

Tính năng

• Giá rẻ. In tầm 350g filament, khoảng $7 USD.

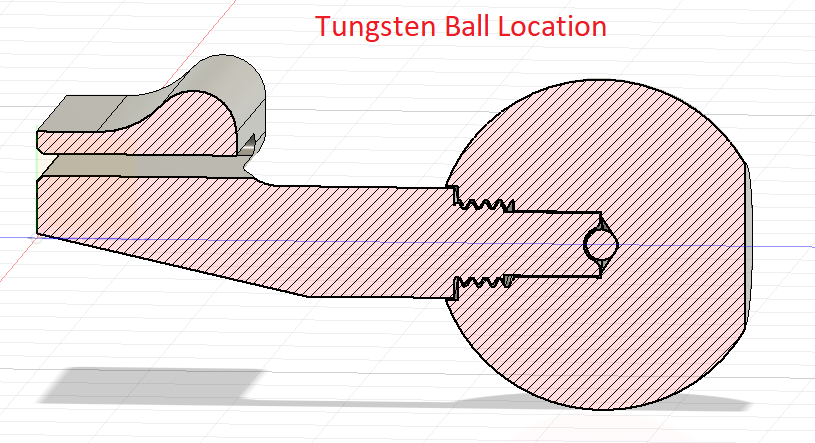

• Tuỳ chọn quả cầu 4DCT có viên bi tungsten. ($5 USD cho gói 5 viên từ Mcmaster). Viên bi được đặt rất gần tâm của quả cầu. Mình không muốn nói chính xác là bao nhiêu, nhưng vị trí chỉ cần tương đối là được. Không nhất thiết phải dùng tungsten (mình có sẵn). Thả một viên bi chì (lead BB) vào cũng chạy tốt. Nếu BB nhỏ hơn, mình khuyên nhỏ một giọt keo CA để khỏi bị lắc/rung rồi dịch chuyển.
• Có thể định vị trên positioning bar.
• Vui!

Ghi chú in (Printing Notes):

• Thiết kế để in được trên bed nhỏ cỡ 250x210mm (Prusa Mk3). Tất cả bản in của mình làm trên Bambu P1S.
• Chú ý màu filament! Chọn màu hợp với camera SGRT. Xám nhạt (Light Gray) cho kết quả tốt.

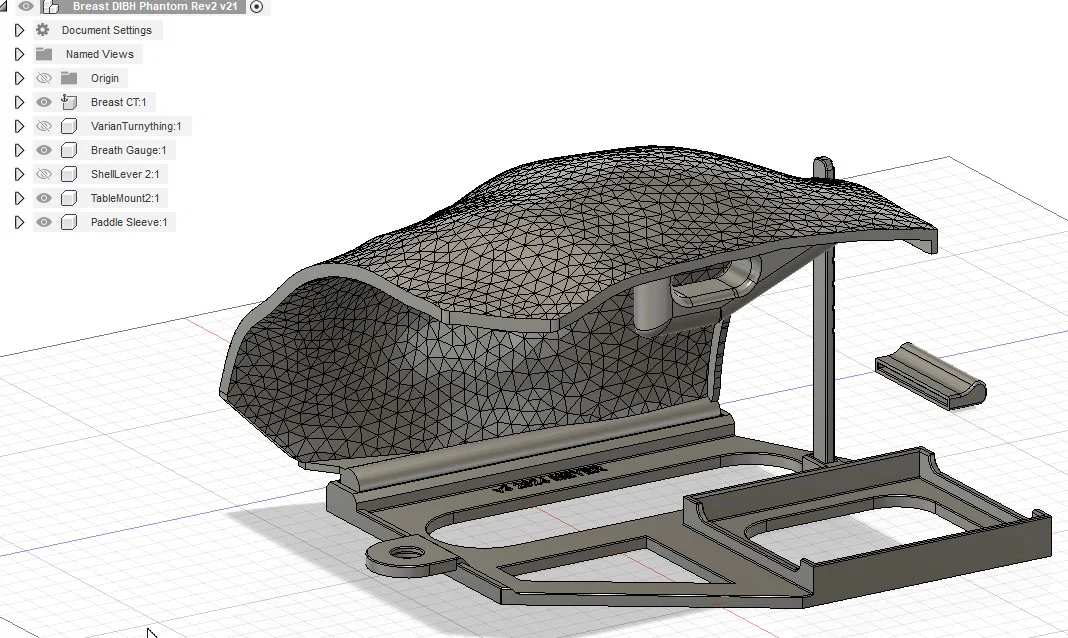

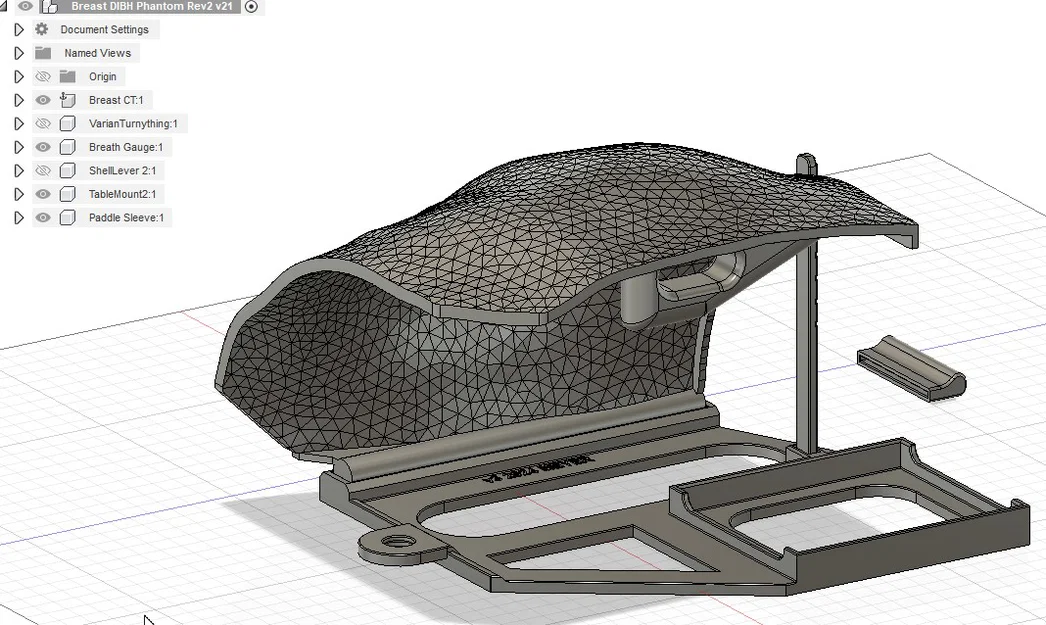

• Mình nghĩ mình đã xoay sẵn mọi thứ đúng hướng để in trong các file STL.

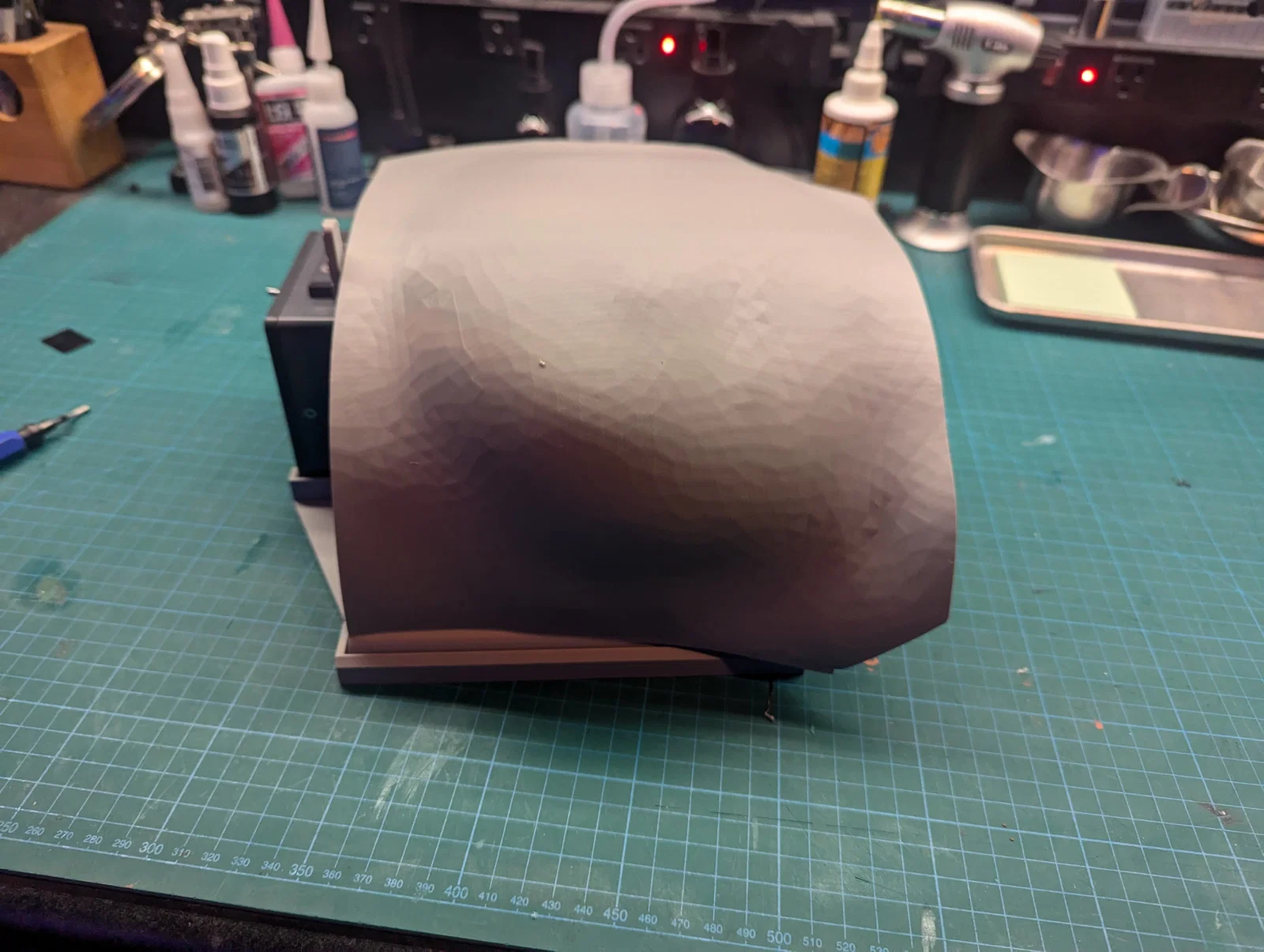

• Chest Wall Shell
  • In phần này để nhẹ hơn. Cái breathing phantom nhỏ chịu lực có giới hạn.
  • 2 lớp tường, infill 10%, dùng Brims để ổn định.

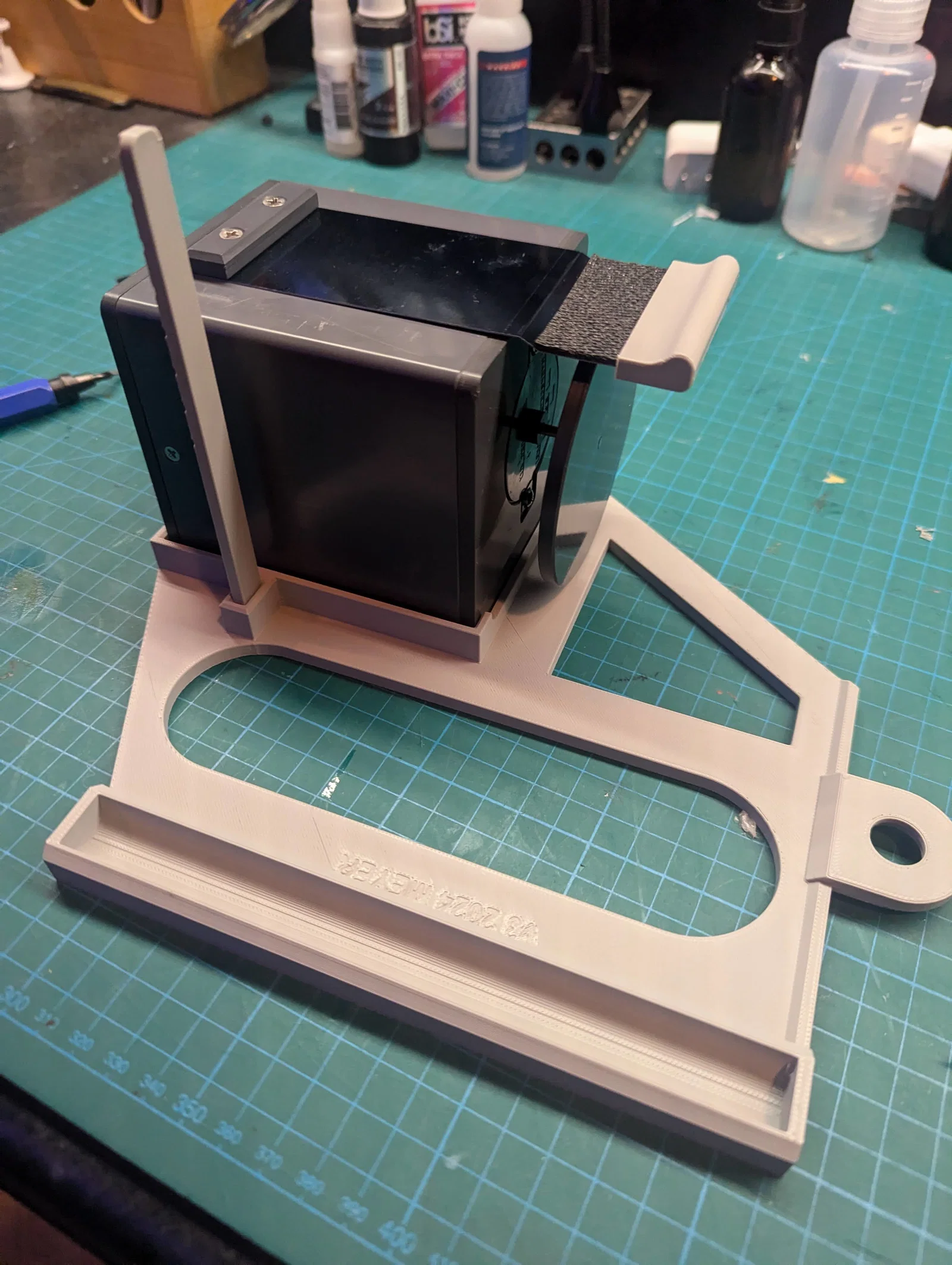

• Table Mount
  • Dễ. Chỉ cần supports cho phần undercut ở khu vực index pin của couch position bar.

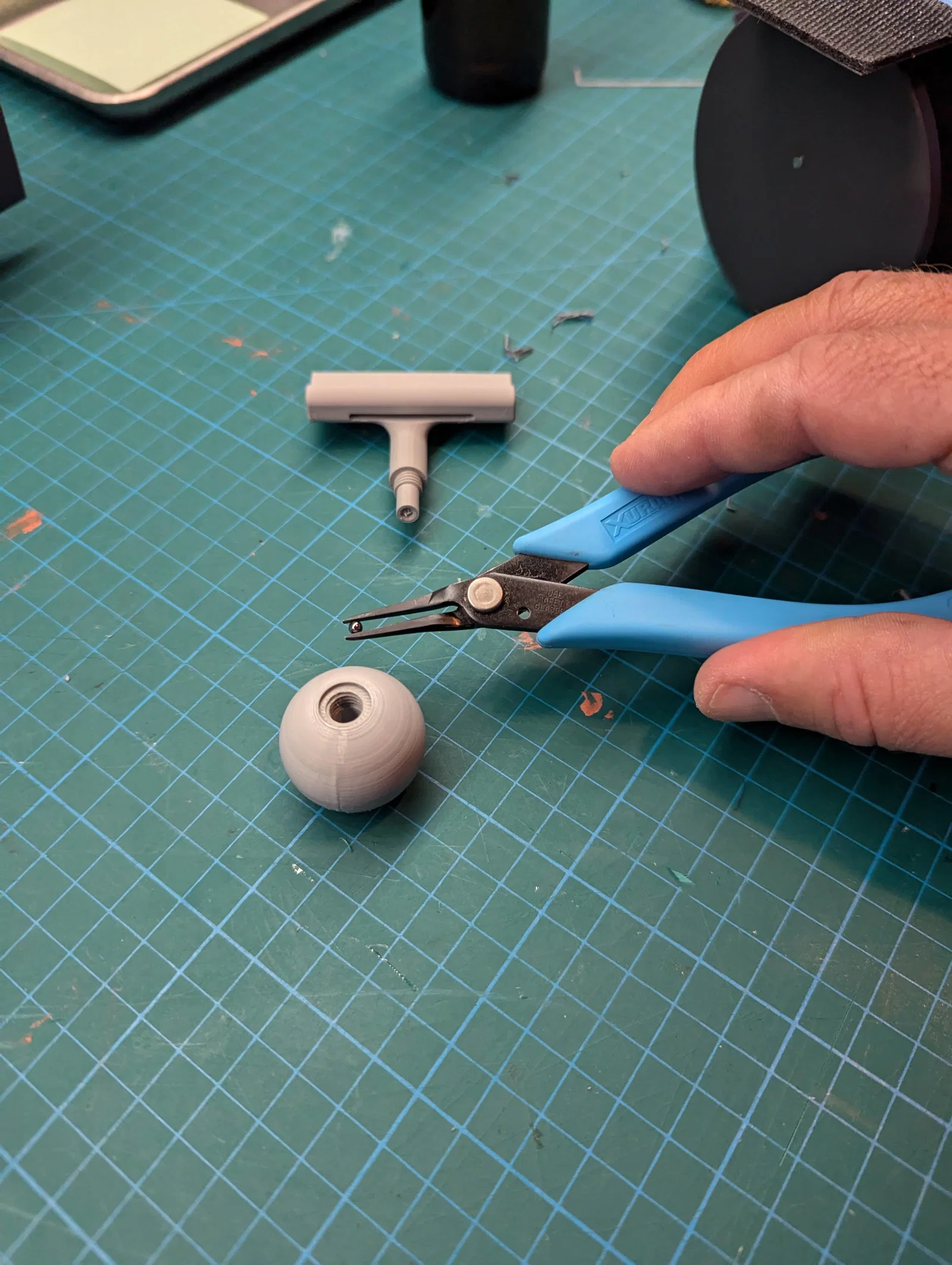

• Ball Target
  • Nên in 100% infill để đạt mật độ “giống mô” (tissue like) tối đa.
• Paddle Sleeve
  • dùng brim, vì có thể bị ngã/đổ khi in.
• Gauge
  • không có ghi chú
