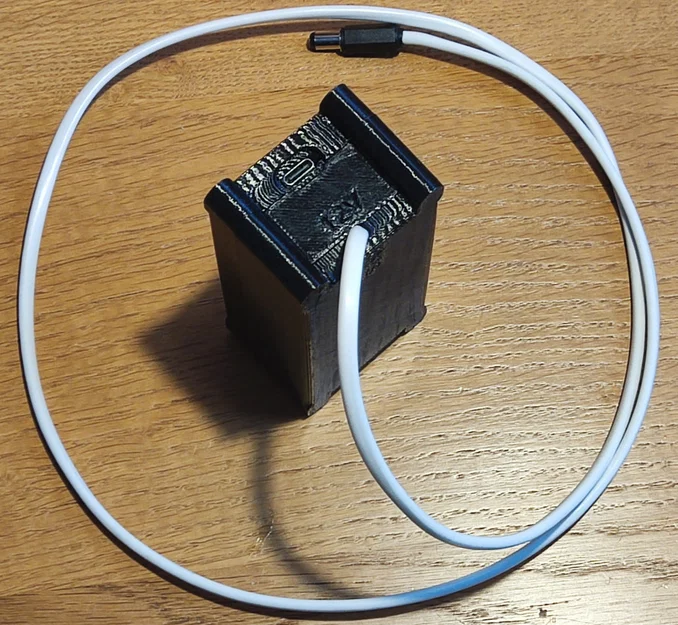

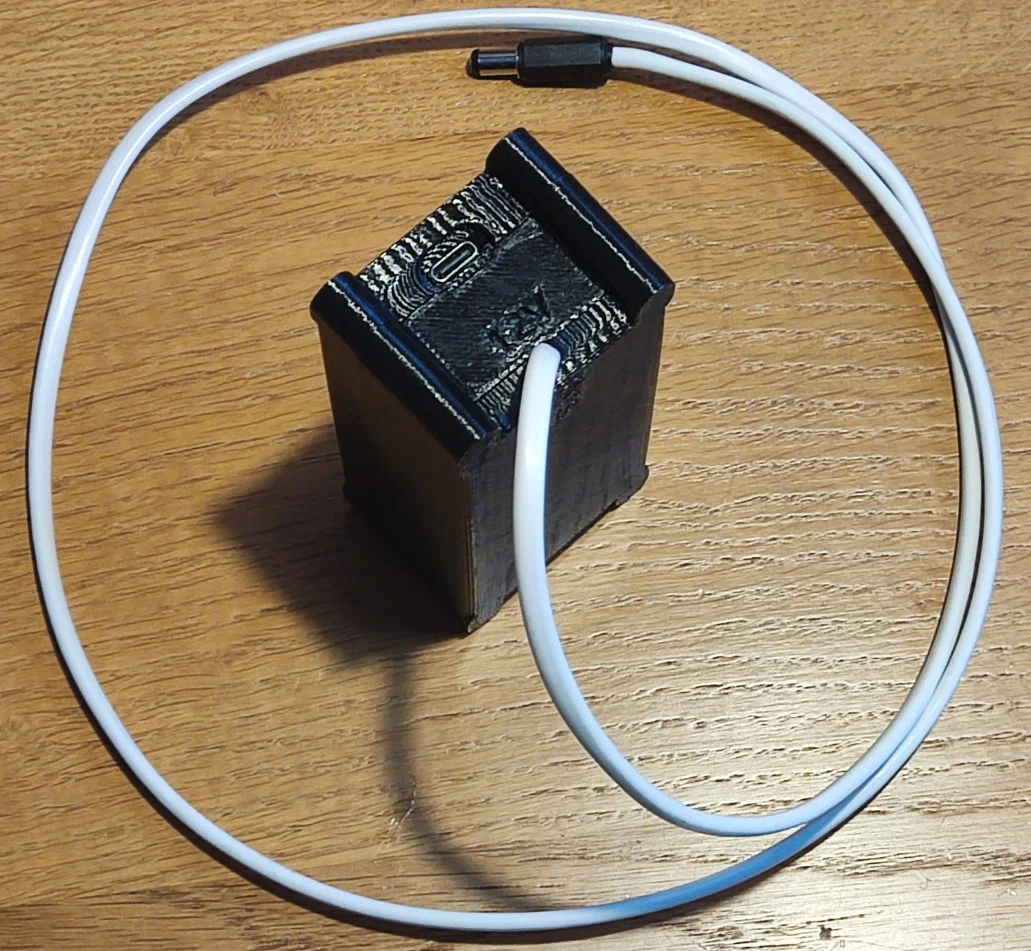

DC UPS (5V, 9V, 12V) dựa trên module LX-2BUPS

DC UPS dựa trên module LX-2BUPS (5V/9V/12V, dùng cổng nguồn USB Type-C).

Mẫu này rất hữu ích để cấp điện cho switch/router internet khi bị cúp điện.

Nếu bạn cần UPS 5V có ngõ ra USB, hãy dùng thiết kế này thay vì mẫu này.

Cập nhật Aug 2024:

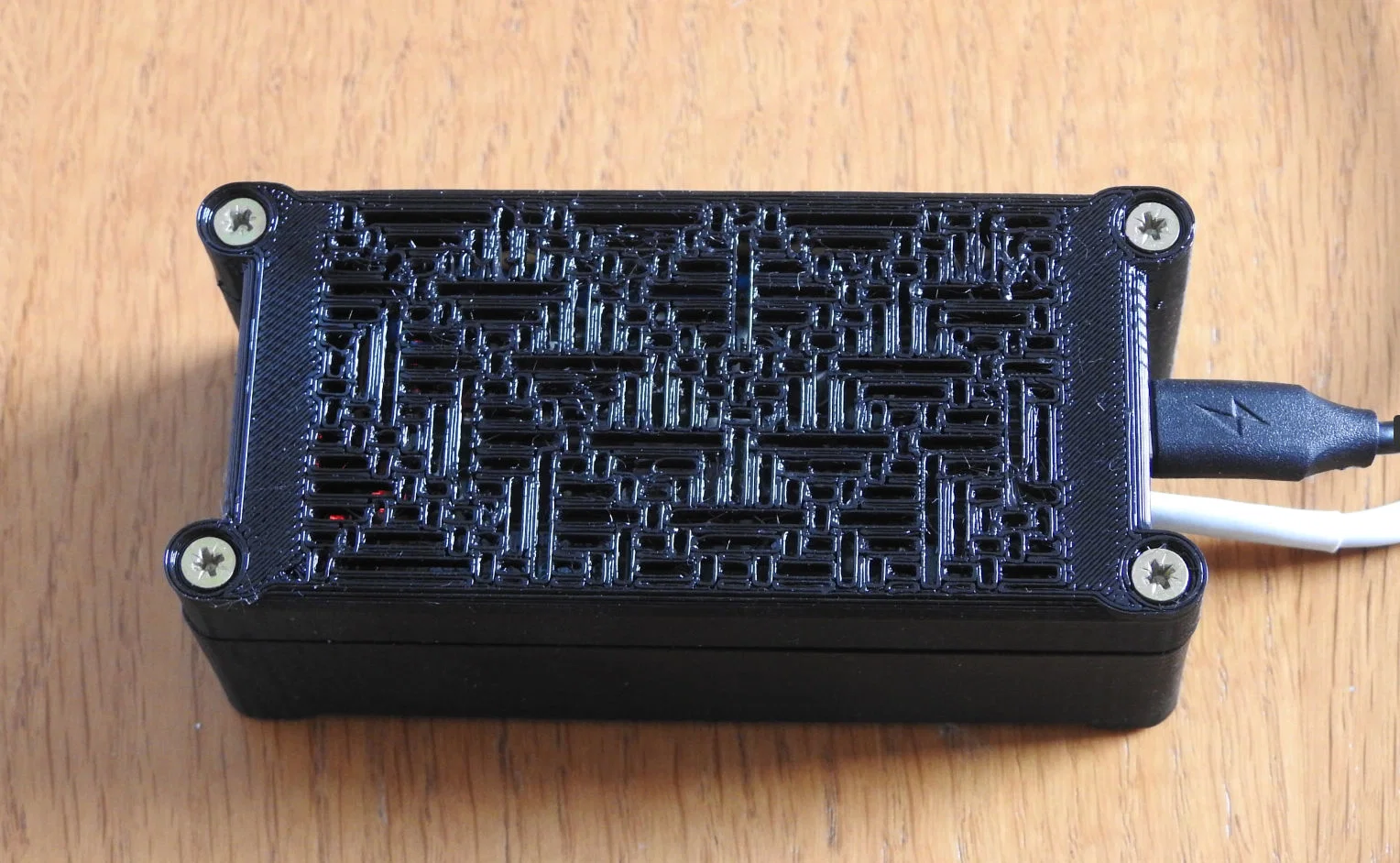

Mình thấy UPS hơi ấm lên khi cấp nguồn cho một cái switch, nên mình quyết định thêm các khe thoáng. Để khỏi nhìn đơn điệu, mình làm khe thoáng theo kiểu vyshyvanka đơn sắc dạng “polarized” (vyshyvanka). Chỉ cần in ups-cable-top-vents-vyshyvanka.stl thay cho ups-cable-top.stl.

Cập nhật May 15, 2025:
Bổ sung các file STL mới có lỗ thoáng lấy cảm hứng từ hoa văn vyshyvanka truyền thống của Ukraine để hưởng ứng Vyshyvanka Day. Chỉ cần in bất kỳ file ups-cable-top-vents-vyshyvanka*.stl thay cho ups-cable-top.stl.

Thiết lập in (Print Settings)

Máy in:

RepRap Mendel

Rafts:

Không

Supports:

Không

Độ phân giải (Resolution):

0.3

Infill:

50%

Filament:

3dplast.biz CoPET

den

Ghi chú:

Nếu muốn nhìn LED trên module thì nên in bằng nhựa trong.

Sau khi in (Post-Printing)

Bước 1

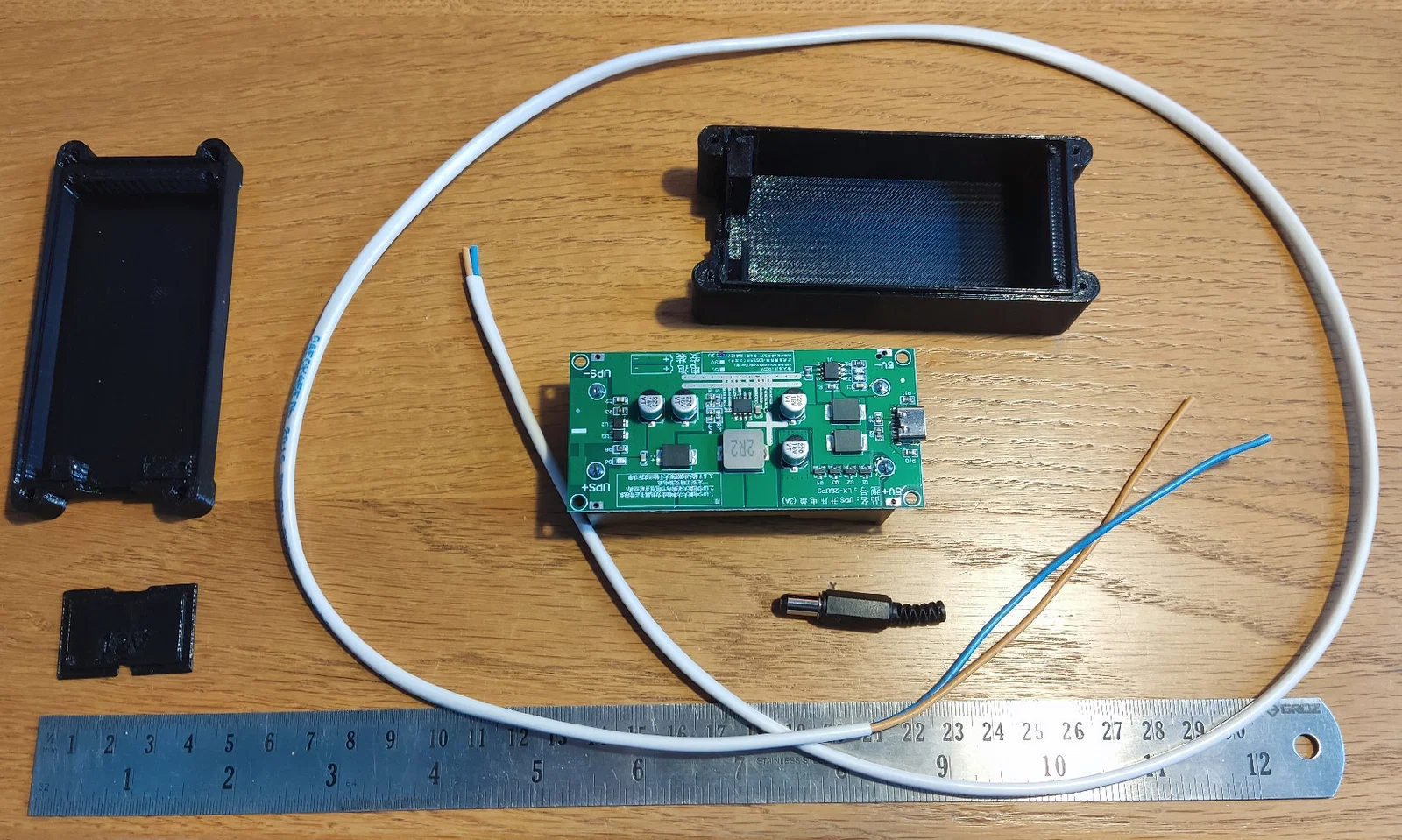

Chuẩn bị tất cả các phần để lắp ráp. Module LX-2BUPS có nhiều biến thể. Có bản dùng ngõ vào nguồn micro-USB hoặc USB Type-C, và khác nhau ở ngõ ra 5V, 9V hoặc 12V. Vì vậy nhớ kiểm tra bạn đang dùng đúng module (có socket ngõ vào USB Type-C, và cho ra đúng điện áp DC UPS bạn cần).
In ups-cable-bottom.stl, ups-cable-top.stl (hoặc ups-cable-top-vents-vyshyvanka.stl nếu cần thoáng khí) và chọn một trong {ups5v-cable.stl, ups9v-cable.stl, ups12v-cable.stl} tùy theo điện áp ngõ ra DC của UPS (hoặc in ups-cable.stl nếu bạn không thích dán/khắc nhãn điện áp).

Ngoài module LX-2BUPS và các phần đã in, bạn sẽ cần:

• Pin 18650, 2 viên;
• Đầu cắm DC barrel jack;
• 1 cặp dây;
• 2 đoạn ống co nhiệt hoặc băng keo kapton để cách điện dây trong đầu DC plug;
• Vít 3.0x25, 4 con.

Bước 2

Hàn một cặp dây vào DC power jack, dùng ống co nhiệt hoặc băng keo kapton để cách điện.

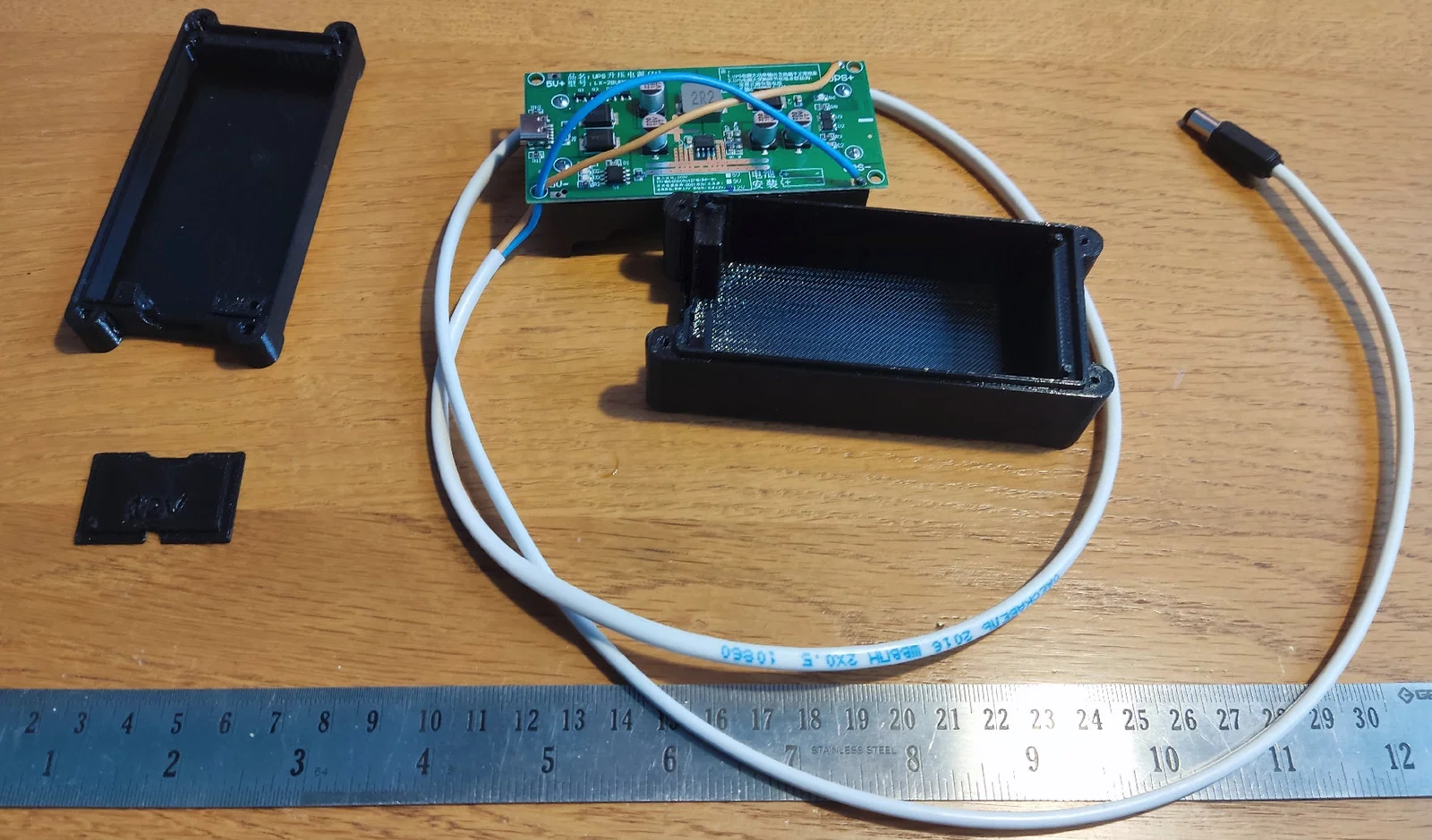

Luồn dây qua lỗ bên trái phía dưới của module LX-2BUPS rồi hàn dây vào đúng các chân USB+ và USB- tương ứng.

Bước 3

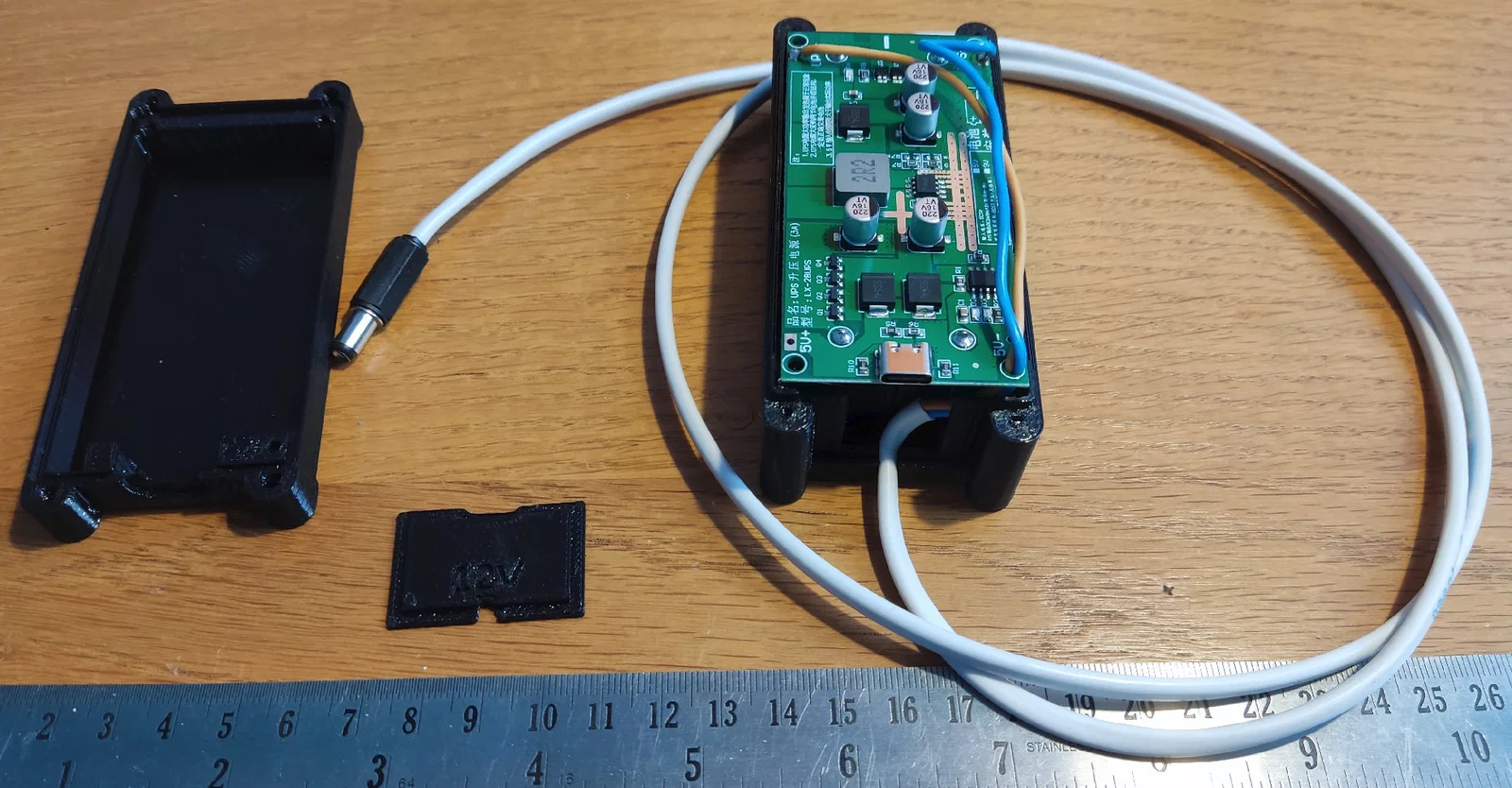

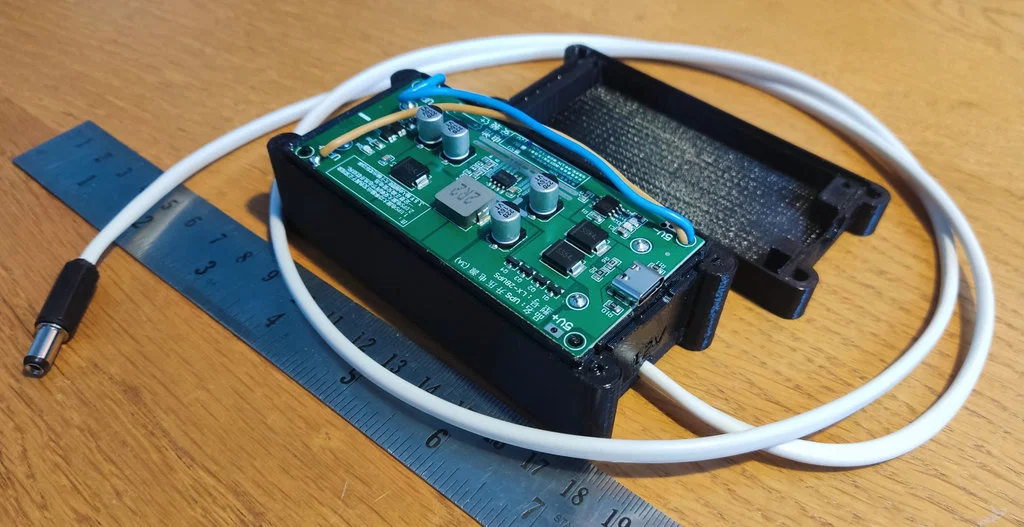

Lắp pin vào UPS và ráp phần đáy của thiết bị.

Bước 4

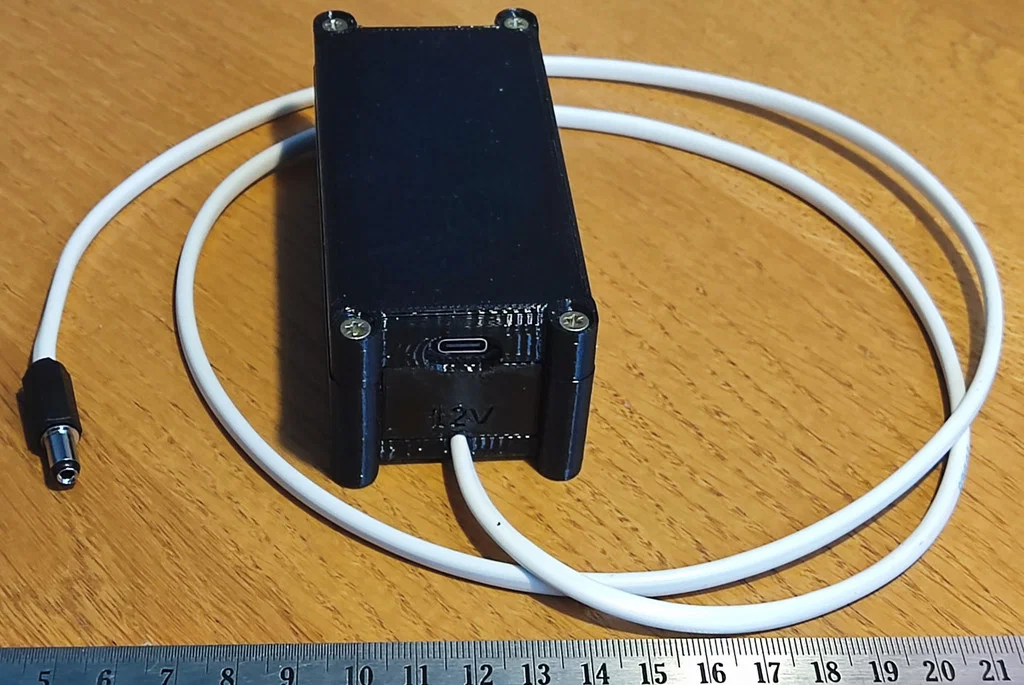

Hoàn thiện lắp ráp bằng cách bắt phần nắp trên vào phần đáy bằng 4 vít 3.0x25.

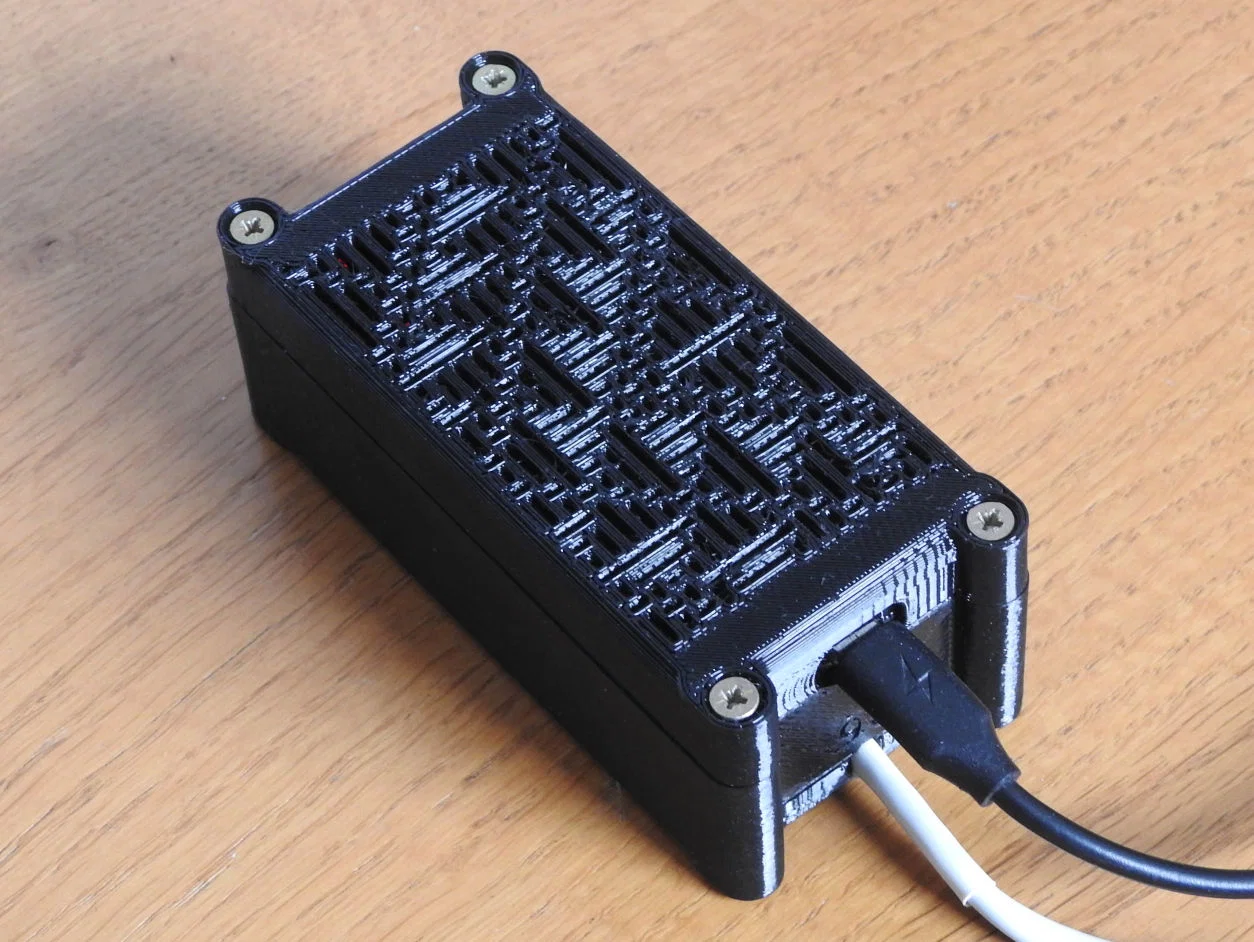

Cập nhật Aug 2024: phần nắp trên có khe thoáng
