Digital Bird DB3_VISCA Pan Tilt head hỗ trợ OBS & vMix

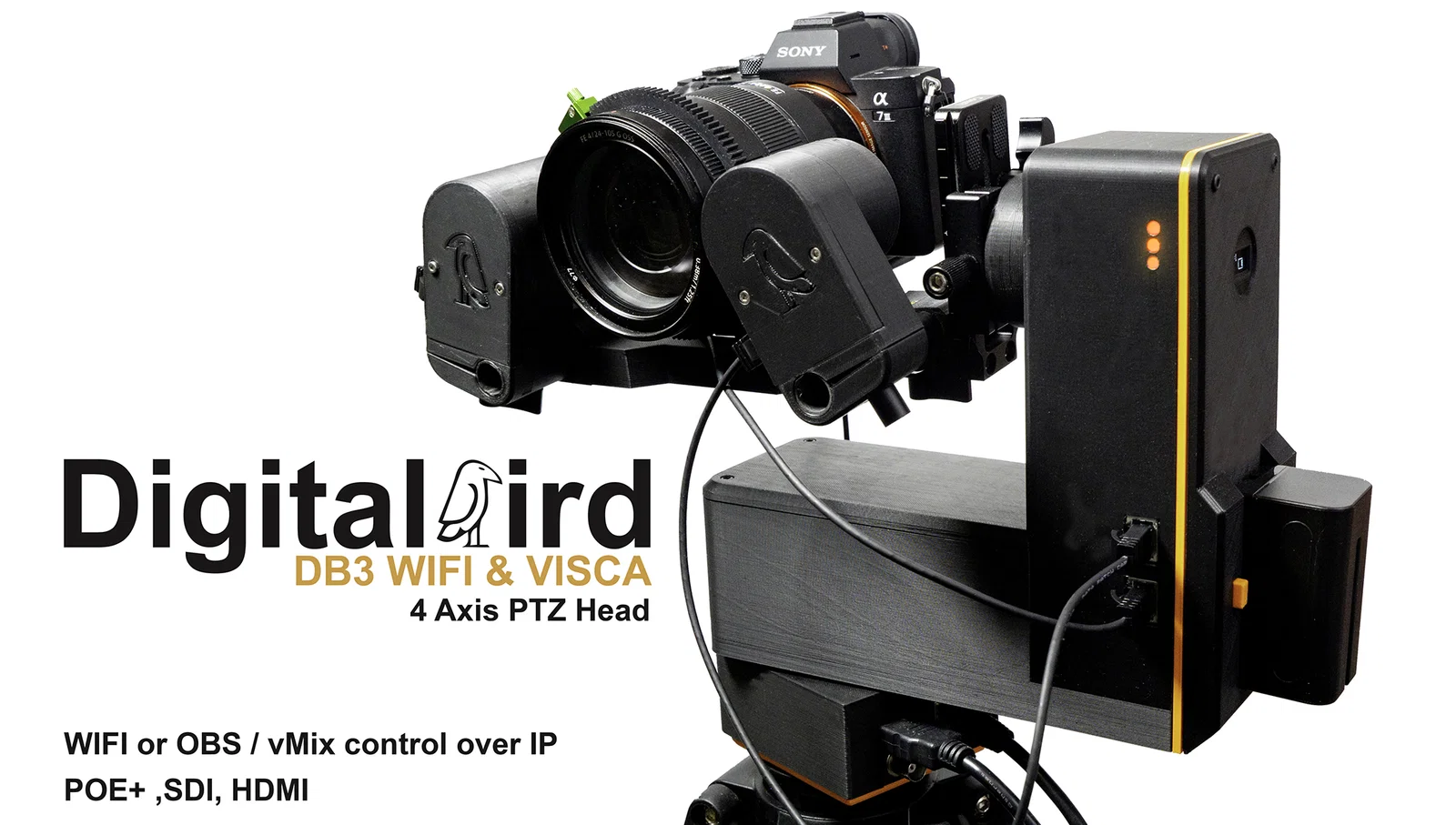

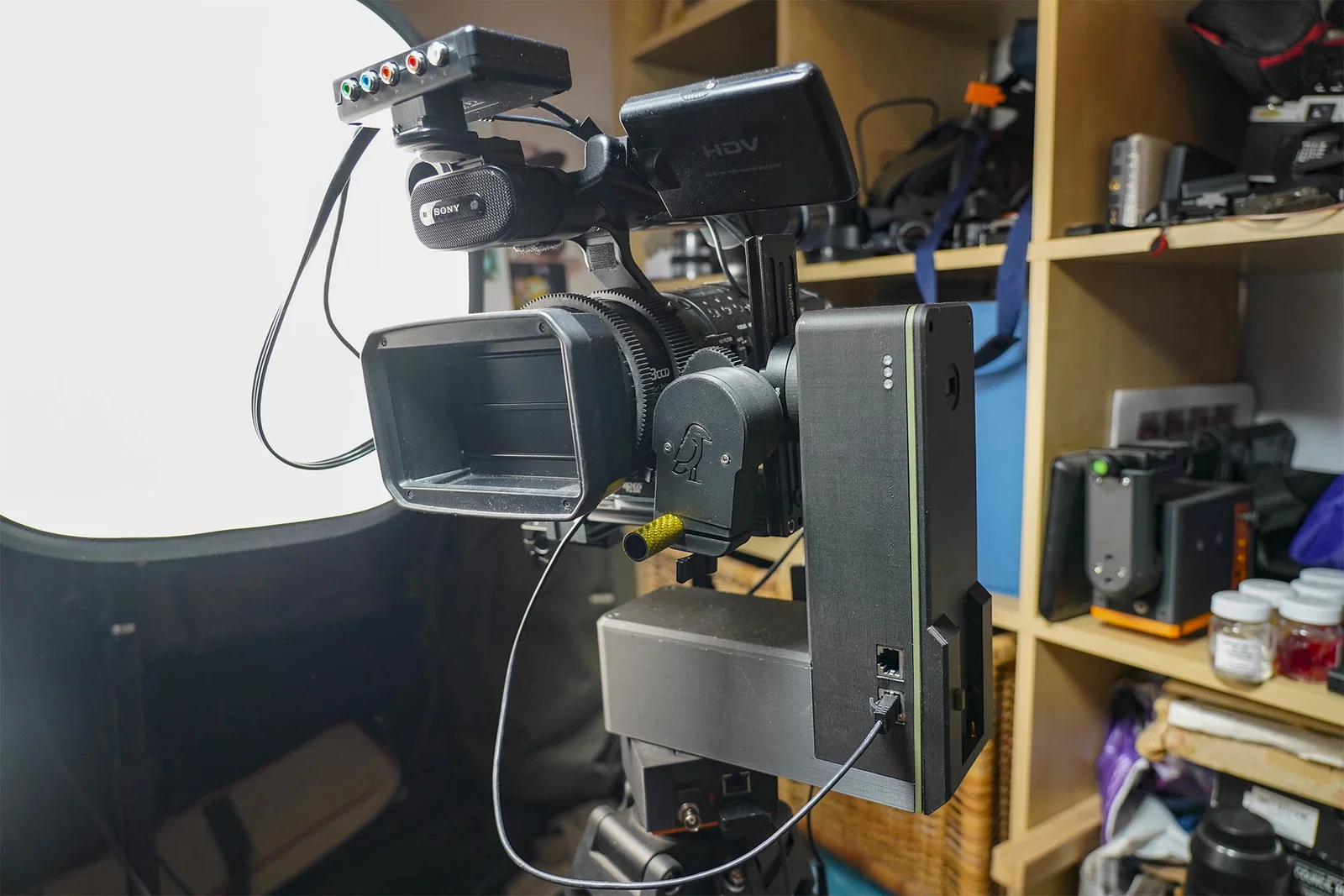

Đầu Pan Tilt Digital Bird DB3 VISCA Có thể nói đây là đầu PTZ DIY nhiều tính năng nhất mà bạn sẽ thấy ở bất kỳ đâu trên internet, đủ sức làm những việc thường chỉ có ở các head giá trên $2000. Head này làm được toàn bộ các chức năng WIFI có trên những head Digital Bird đời trước, đồng thời bổ sung thêm loạt tính năng “xịn” mới, bao gồm kết nối với OBS và vMix qua mạng IP.

Bộ part cho phép làm 2 biến thể của head này.

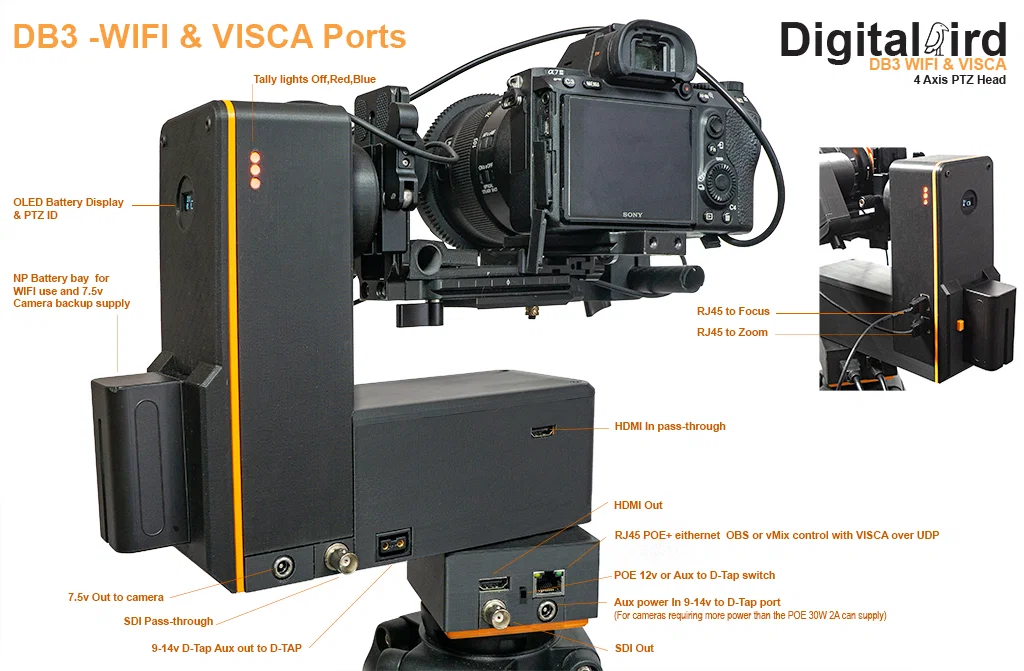

• WIFI và VISCA kèm POE
• Chỉ WIFI

 TÍNH NĂNG MỚI:

• Hỗ trợ 4 trục: Pan, Tilt, Zoom & Focus
• Hỗ trợ VISCA để kết nối có dây tới các ứng dụng như OBS và vMix
• Điều khiển WIFI tối đa 4 hệ camera với 9 preset / camera
• Cấp nguồn POE 12V & 7.5V qua cổng VISCA IP
•  Đèn tally trước và sau, giúp talent biết camera nào đang live và camera nào sắp lên hình.
• HDMI & SDI passthrough để đi dây PTZ gọn gàng, đúng chuẩn.
• Pan & tilt nhanh hơn.
• Encoder trên tất cả các trục để canh chỉnh thủ công vị trí head trong chế độ program.
• Cảm biến từ (magnetic sensors) trên cả trục pan và tilt để xác định điểm bắt đầu và homing chính xác.
• Bộ nhớ 16 vị trí cho OBS, và không giới hạn cho vMix
• Cổng nguồn phụ (Aux) cấp 7.5V hoặc 12V cho camera (khi dùng POE).
• Giao diện người dùng được cập nhật để thao tác “đúng nhu cầu” hơn
• Có thể trộn điều khiển WIFI và điều khiển IP có dây cùng lúc bằng DB PTZ WIFI controller.
• Hỗ trợ payload tới 4KG

Links:

Hướng dẫn in đầy đủ xem tại đây: https://www.instructables.com/PTZ-PAN-TILT-HEAD-DB3-DB3-VISCA/

Bộ kit part không phải nhựa: https://digital-bird-motion-control.myshopify.com/

Credits: Dự án này sử dụng đáng kể 2 thư viện Arduino mã nguồn mở, mình xin chân thành cảm ơn

• gin66/FastAccelStepper: nguồn tài nguyên rất hay để điều khiển nhiều stepper motor, có acceleration control trên tất cả steppers
• Seithan/EasyNextion Library: cách thiết lập và chạy lệnh từ màn hình Nextion rất dễ dùng.

April 2025

• Tùy chọn bản Pro hay standarv đã được bỏ, giờ chỉ còn bản Pro. Sau khi dùng bản Pro nhiều tháng, khoảng trống thêm quanh camera thực sự có lợi dù camera lớn hay nhỏ. Hiện mình khuyến nghị chỉ dùng bản Pro của head. Việc này không làm tăng chi phí build hệ thống, chỉ cần thêm một ít nhựa!
• Kit và parts giờ cũng có thêm cổng USB ngoài để update software mà không cần tháo phần lưng của head.
• Bộ dây (wiring harness) phức tạp giữa các board nhỏ trong phần base đã được đơn giản hóa và chuyển sang một PCB mới, giúp build phần base dễ hơn. Các part nhựa 08,09,14,15 đã được chỉnh để phù hợp layout mới. Những thay đổi này hiện chưa được thể hiện trong video build (vẫn cần update). Mọi parts kit mới cung cấp sau ngày 12/04/2025 sẽ đi kèm layout board mới.
• Main board giờ cho phép half press focus khi ở PTZ mode. Kích hoạt bằng nút trên đỉnh joystick chính.

Ngoài ra cũng có một số chỉnh sửa trên main CPU board để hỗ trợ half press focus bằng nút joystick chính.

13th Aug 2024

Các part 001, 002,007 đã được cập nhật để bắt pan motor chắc hơn thông qua các khe mới ở phần đáy của 001. Kit hiện cũng có thêm 3 con ốc M3 25mm cap head bolts cho mục đích này.

Update: 24th May 2024

Part 012_100 (Tilt wheel) đã được thay bằng part 012_100_Haoge_CP-58. Hiện mình cung cấp kit kèm Haoge_CP-58 Swiss clamp và đã cập nhật tilt wheel để tương thích. Kẹp mới ít vướng vào motor focus/zoom hơn và part mới cho độ đỡ chắc hơn nhiều. Update này xuất phát từ việc ngày càng nhiều người muốn gắn hệ camera nặng hơn.

New Pro version

Đã bổ sung parts để bạn build phiên bản Pro của head. Bản Pro dành cho ai muốn gắn hệ camera lớn hơn và chủ yếu cần thêm chiều cao cho trục Tilt. Các part này tăng thêm 40mm chiều cao cho Tilt để cân bằng camera lớn dễ hơn. Chỉ cần đổi 3 part là build được bản Pro: 003_40 thay bằng 003_40_Pro, 004_30 thay bằng 004_30_Pro, và 005_90_Orange thay bằng 005_90_Orange_Pro.

Lưu ý bạn cũng sẽ cần một dây đai timing belt closed loop trục tilt loại 440mm lớn hơn. Ngoài các thay đổi đó, cách build bản Pro giống y bản standard và mọi tính năng khác đều như nhau. Để có thêm không gian trên ‘L’ bracket, hiện mình đang cung cấp kit kèm Haoge HQR swiss plates, bắt ốc với nhau để tạo thành L bracket.

Updates: 1st Nov 2023

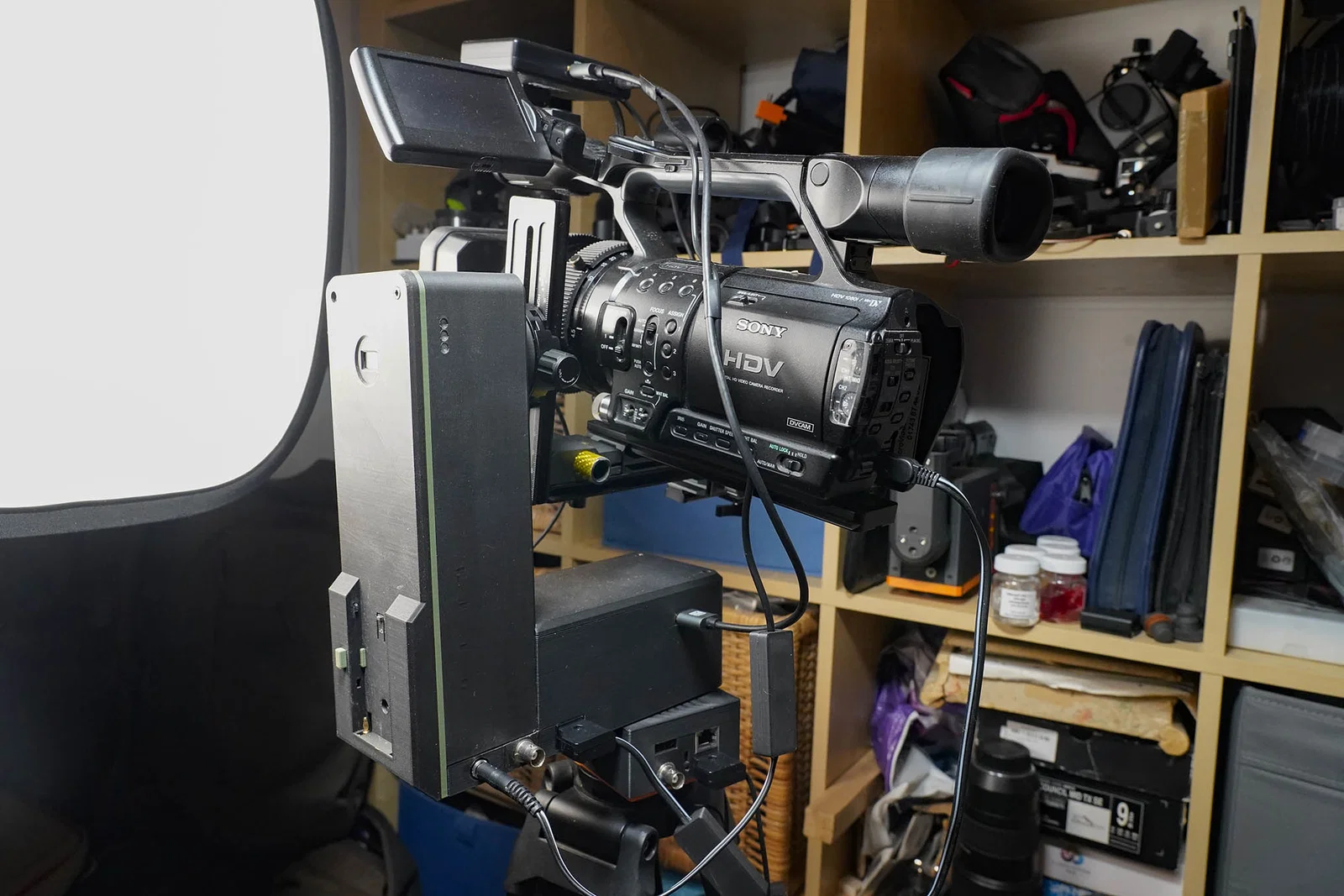

Nguồn D-Tap

Cách hoạt động của nguồn D-Tap đã được thay đổi. D-Tap chủ yếu để phục vụ các hệ camera lớn, ngốn điện hơn; tuy nhiên nguồn 12V từ POE splitter chỉ cấp tối đa 30W, đủ nuôi head nhưng đa số trường hợp sẽ không đủ cho cả head và camera cùng lúc. Nếu bạn muốn cấp điện cho cả head và hệ camera từ cùng một nguồn, cách tốt nhất với camera lớn là cấp điện bằng pin V-mount dung lượng lớn hơn hoặc nguồn ngoài 12–18V đưa vào qua D-Tap ở phần base. Trên hệ thống cũ, nguồn D-Tap không dùng để nuôi head mà chỉ cấp cho cổng D-Tap phía trên. Với hệ thống mới, cổng D-Tap phía dưới cũng có thể cấp nguồn cho toàn bộ head, đồng thời cấp ra đúng mức điện áp bạn cần cho camera.

Điều này có vài lợi ích:

1. Giờ bạn có thể cấp nguồn cho cả head và hệ camera bằng pin V-mount với thời lượng sử dụng lâu hơn.
2. Nếu bạn build bản chỉ WIFI (không có VISCA electronics), việc đảm bảo pin đủ lâu thường rất quan trọng khi quay hiện trường. Cấp nguồn camera và head bằng V-mount là một lựa chọn rất đáng giá.
3. Giảm khả năng nhầm lẫn về nguồn ra/vào của cổng D-Tap: 12–18V vào ở base thì cũng là mức đó ra ở D-Tap phía trên.
4. Một buck converter bổ sung trong upper head (chạy từ nguồn D-Tap) giúp upper head cũng có thể được cấp nguồn từ cổng D-Tap phía dưới. Cần tune để ra 7.5–8V cho head main board và cổng DC barrel.

Lưu ý: Head vẫn có thể được cấp nguồn hoàn toàn bằng POE, bao gồm cấp 7.5V cho hệ camera qua cổng Barrell Aux—phần này không đổi. Hạn chế của POE là mức tiêu thụ tối đa 30W.

Bộ part hiện cho phép làm 2 biến thể của head này.

• WIFI và VISCA kèm POE
• Chỉ WIFI, không có VISCA electronics trong base nhưng vẫn giữ video passthrough và các tùy chọn cấp nguồn D-tap

Chung

Một số parts đã được cập nhật để phù hợp các thay đổi ở trên. Một thay đổi khác là cơ cấu pulley tăng chỉnh căng dây đai tilt tốt hơn. Hai bearing nhỏ đã được thay bằng một idler pulley nhỏ và phần nhựa đỡ cũng được gia cường.

Release 6 của digital bird firmware.

• Release 6 hiện đã có trên GitHub và ảnh hưởng đến tất cả phần mềm Digital Bird. Các tính năng mới chính gồm:
• Điều khiển WIFI PTZ cho thêm một hệ camera nữa. Giờ bạn có thể điều khiển 4 hệ camera từ Digital Bird WIFI controller. Nhớ là “một hệ camera” có thể gồm slider hoặc JIB kết hợp với PTZ head.
• Thêm 3 preset cho mỗi hệ camera, nâng lên 9 preset/hệ.
• Giờ bạn có thể dùng 2 program mode chính A-B và Sequencer như preset, có thể gọi bằng Digital Bird WIFI controller hoặc gọi preset 15 và 16 từ OBS/vMix qua VISCA. Để dùng tính năng này bạn cần setup các programmed moves bằng WIFI controller như bình thường. Xong rồi chỉ việc gọi preset 15 hoặc 16 bằng nút mới trên WIFI controller hoặc qua VISCA. Bạn cũng có thể set bounce mode để chạy loop.
• Trong menu PTZ có thêm tính năng [ALL TO] cho phép gửi cả 4 camera về một preset chỉ bằng một nút bấm. Rất tiện khi bạn muốn tất cả camera cùng “chú ý” vào một diễn viên cụ thể.
• Menu settings giờ cho phép bạn chỉnh thời gian pause mong muốn ở đầu và cuối bounce moves, cũng như trước khi hệ thống quay về home sau khi kết thúc programmed moves. Mặc định là 1", nhưng giờ bạn có thể chỉnh 1–10".
• Nhiều lỗi nhỏ đã được sửa, tuy vậy lúc nào cũng còn việc để làm. Như mọi khi, nếu bạn gặp vấn đề thì cho mình biết.

Video Introduction

Build Videos

Vậy tại sao nên build hệ này, thay vì mua một PTZ head rẻ tầm $800?

1) Chất lượng camera.

• Một PTZ head rẻ thường đi kèm một camera rẻ, chỉ dùng được cho một mục đích. Với hệ Digital Bird, mình có thể gắn một hệ camera xịn hơn rất nhiều và dùng bất cứ lens (glass) nào mình muốn.

2) Tính linh hoạt:

• Ngày hôm sau mình có thể dùng lại chính hệ camera đó cho một công việc hoàn toàn khác. Không có gì bó buộc lựa chọn, và mình đang đầu tư vào những hệ có thể “đa nhiệm”.
• Hệ Digital Bird hợp cả quay video sản phẩm, quay live set, lẫn quay ngoài trời làm timelapse. Phần lớn PTZ camera stock không làm được như vậy.

3) Khả năng mở rộng:

• Có thể tích hợp Digital Bird head vào các hệ motion control lớn và “đã” hơn như mini Jib hoặc slider, cho chúng chạy phối hợp thành một hệ lớn—mang lại độ linh hoạt cực cao, và là thứ mà nhiều hệ giá hơn $3000 cũng không theo kịp.
