Vỏ Gameboy Pocket DX chuyển pin AA (AA conversion shell)

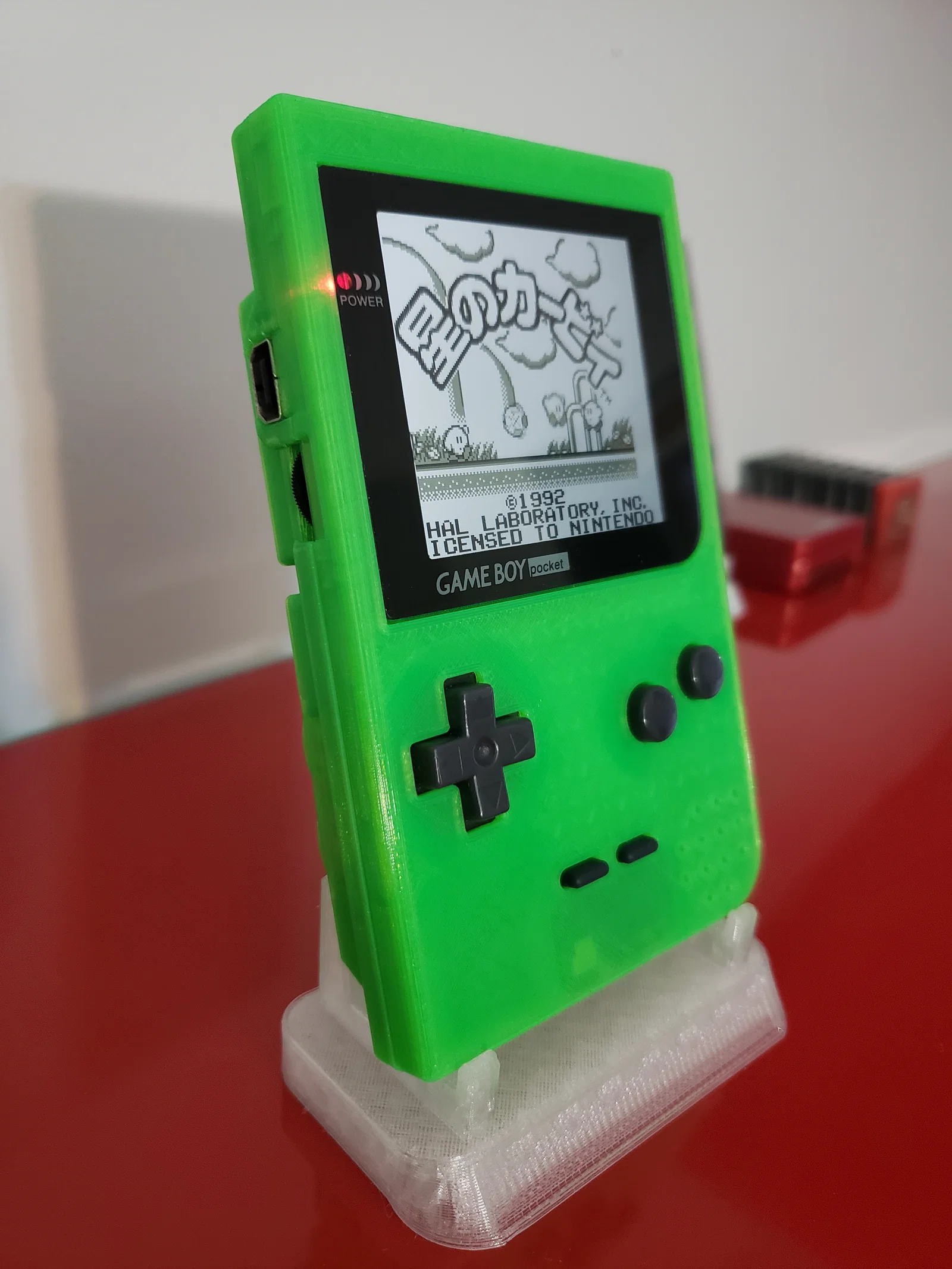

Đây là bộ vỏ Gameboy Pocket custom của mình, dùng để chuyển máy từ xài pin AAA sang pin AA. Mình đang tính làm IPS mod cho một con Pocket, rồi phát hiện ra xài màn IPS thì thời lượng pin khá tệ. Vậy thì không ổn chút nào. Mình muốn vừa được IPS vừa được pin trâu, nên mình tìm được vỏ Gameboy Pocket của gingerbreadnerd trên Thingiverse và lấy đó làm nền để phát triển thiết kế này. Mình thiết kế bộ vỏ này để gắn được pin lớn hơn mà không cần sửa đổi vĩnh viễn gì cả, đồng thời vẫn giữ được “feel” và thẩm mỹ kiểu Gameboy Pocket/Gameboy Light.

In ấn (Printing)

Mỗi part nên đã được đặt đúng orientation để in. Mình khuyên dùng layer height 0.2mm hoặc nhỏ hơn, và bạn nên canh supports cho chuẩn vì phần vỏ sau (rear shell) cần khá nhiều support. Về vật liệu, mình dùng PLA+/PLA pro.

Lắp ráp (Assembly)

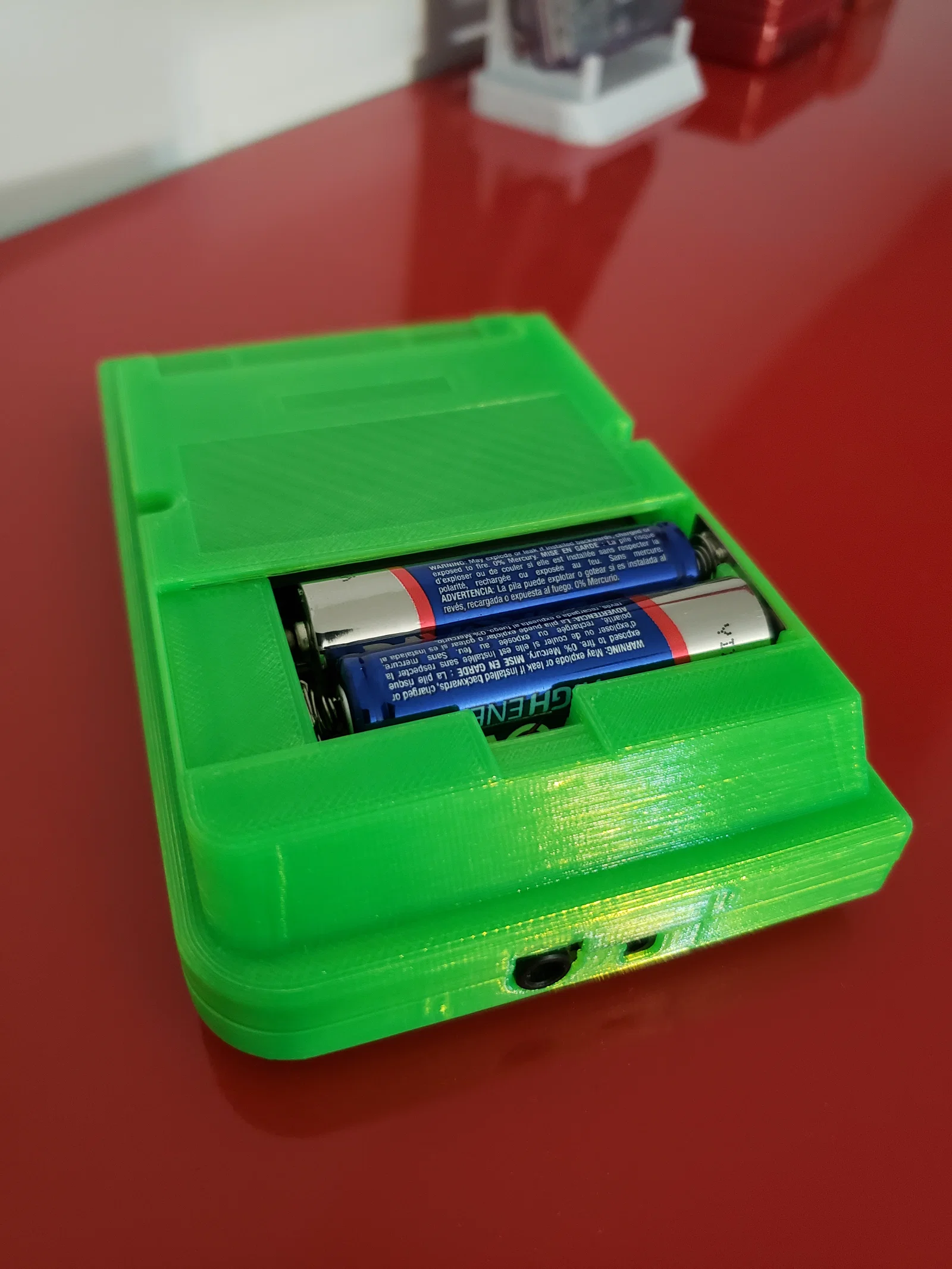

Bộ vỏ này lắp tương tự vỏ Gameboy Pocket kiểu OEM, chỉ khác là sẽ bỏ đi một vài con ốc. Các ốc bị bỏ là: 2 con ốc của vỏ thường nằm trong khoang pin, và 1 con ốc giữ board ở góc dưới bên phải. Để fit được pin AA, mình phải bỏ phần đáy của khay pin, nên pin sẽ tiếp xúc trực tiếp với motherboard. Mình khuyên dán một lớp băng keo kapton (hoặc loại khác) lên khu vực trên motherboard nơi pin chạm vào để yên tâm hơn. Một điểm nữa: các locating pin cho membrane khá mỏng, nên làm nhẹ tay và cẩn thận chỗ này. Ngoài ra nếu nút A và B bị kẹt (bind) thì bạn có thể cân nhắc bo tròn nhẹ các cạnh của nút bằng giấy nhám mịn.

Nếu bạn muốn donate để tiếp thêm “nhiên liệu” cho cơn nghiện Gameboy của mình thì mình cảm ơn nhiều lắm :)

https://www.paypal.me/Kmurray2

Thiết kế vỏ gốc (Original shell design): https://www.thingiverse.com/thing:5187470

Cập nhật 11/28/22: Sửa một số lỗi nhỏ về độ khít (fitment), và làm vỏ trước (front shell) tương thích hơn với bộ funnyplaying ips kit.

Cập nhật 12/1/22: Sửa lỗi lỗ ốc không khớp, kèm một vài cải tiến nhỏ khác.

Cập nhật 12/9/22: Sửa lỗi membrane bị nén làm vỏ khó khép lại cho đẹp. Các nút đã được dời ra ngoài nhẹ.

Cập nhật 12/13/22: Cải tiến nhỏ về thẩm mỹ và chức năng.

Cập nhật 1/8/23: Cải tiến nhỏ về thẩm mỹ và chức năng.

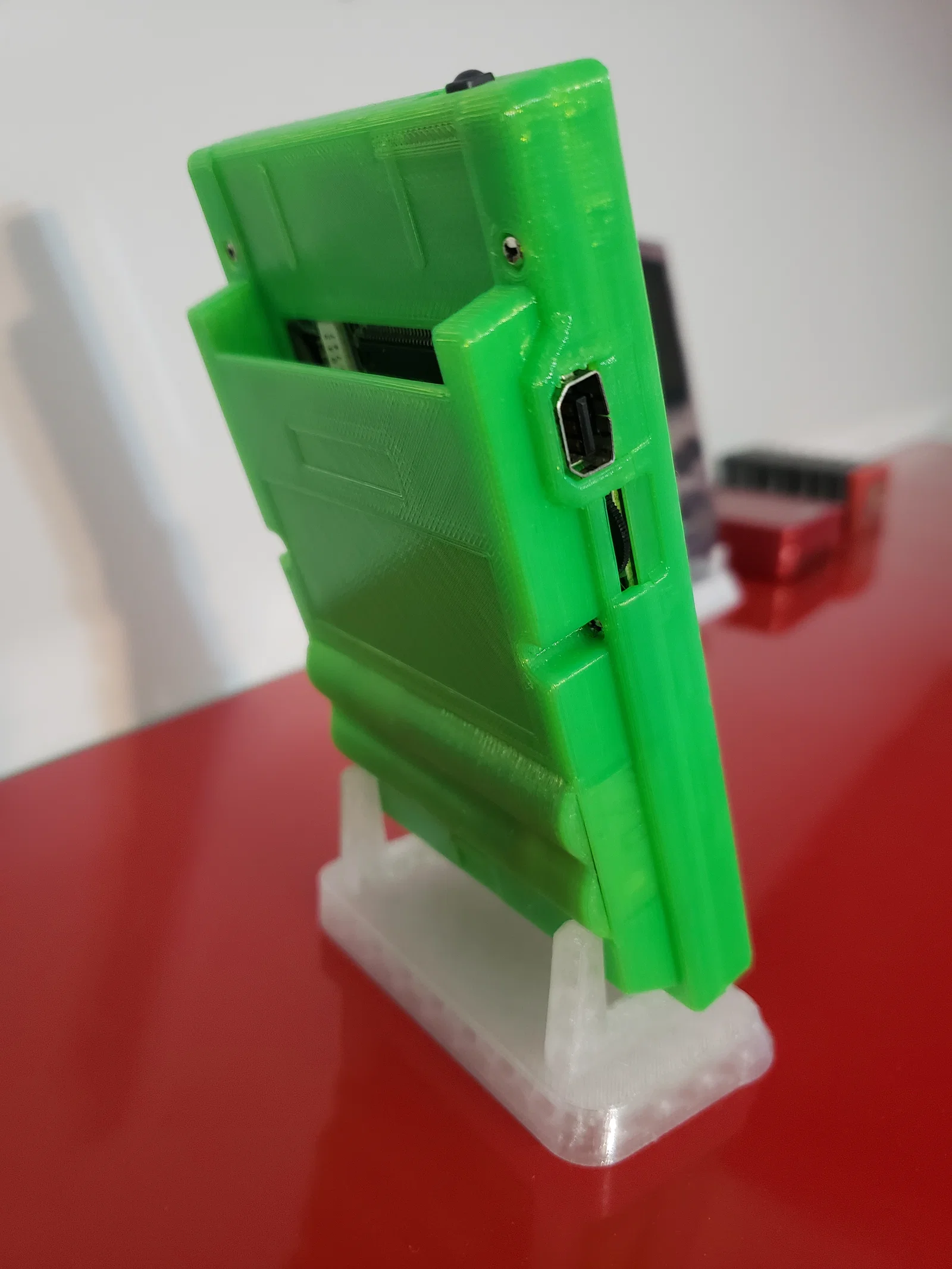

Cập nhật 3/13/23: Thiết kế lại vỏ sau để có thể lắp được cartridge shield.
