Ngàm Kẹp và Chốt Tham Số Cho xTool RA2 Rotary (Hỗ Trợ Nam Châm)

Động lực

xTool RA2 rotary là một phụ kiện tuyệt vời, nhưng các ngàm kẹp (chuck jaws) đi kèm lại có vài nhược điểm:

• Các vật phẩm có hình dạng mặt trong hơi vát rất khó để kẹp chặt và đều, đặc biệt là khi chúng bị thuôn (tapered).
• Khi gắn mặt ngoài trên ngàm một bậc, nó lồi ra quá nhiều vào không gian khắc.
• Đường kính tối đa chỉ đạt khoảng ~100 mm (khi gắn mặt ngoài) và ~121 mm (khi gắn mặt trong).
• Hình học khi gắn mặt trong không được tối ưu hóa cho độ cong, dẫn đến diện tích tiếp xúc với vật phẩm tối thiểu.
• Độ cong khi gắn mặt ngoài chỉ tối ưu cho các đường kính ~64, 72 và 80 mm.

Giải pháp

Thiết kế và in các ngàm kẹp tùy chỉnh để đạt được những mục tiêu sau:

• Tối ưu hóa độ cong cho cả gắn mặt trong và mặt ngoài.
• Hoàn toàn tham số hóa (parametric), cho phép tùy chỉnh mọi kích thước ngàm để tối đa hóa tiếp xúc với vật phẩm và giảm thiểu can thiệp vào không gian thiết kế.

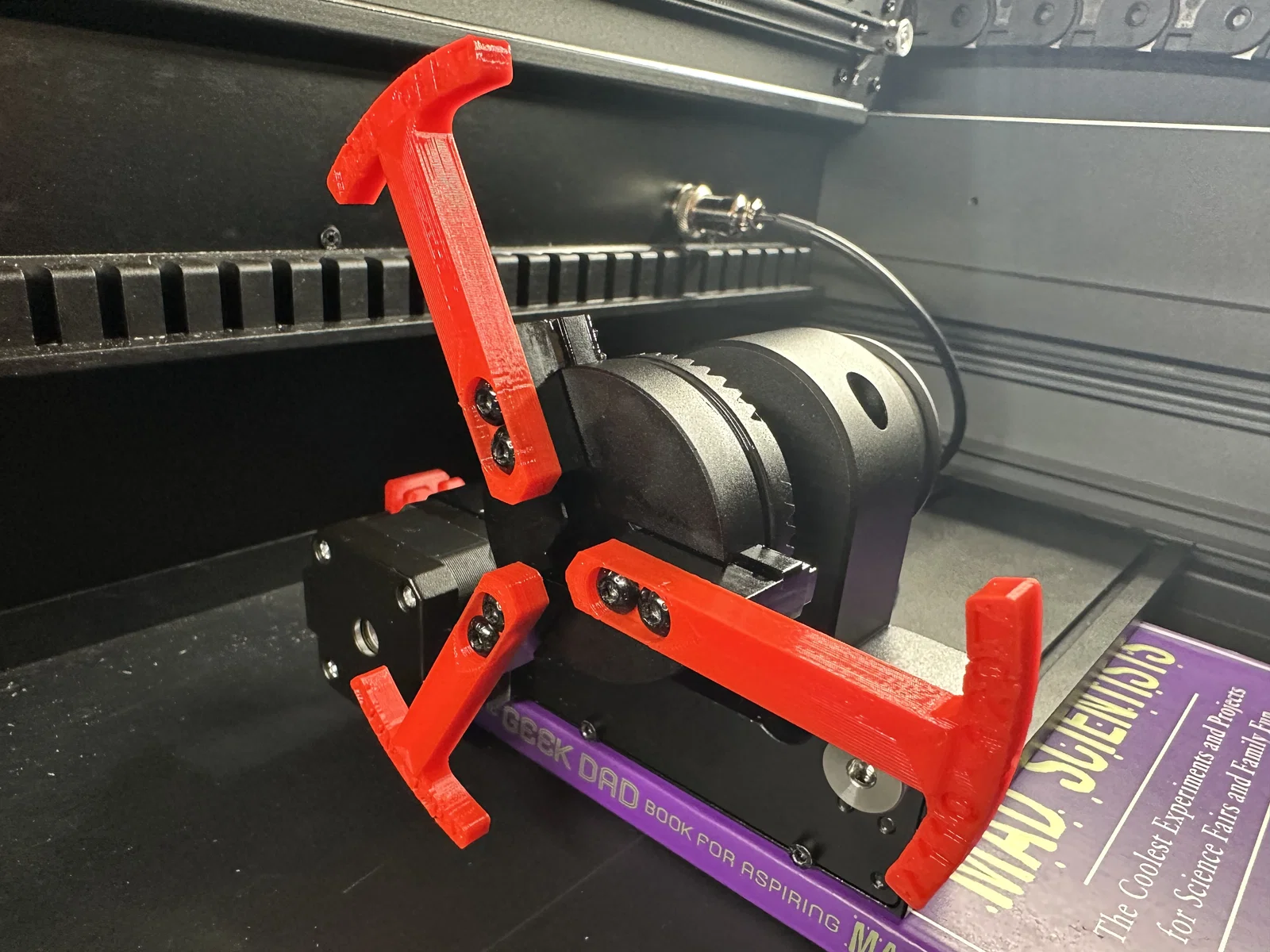

• (Tùy chọn) Cánh (Wings) để tăng thêm diện tích tiếp xúc với vật phẩm.

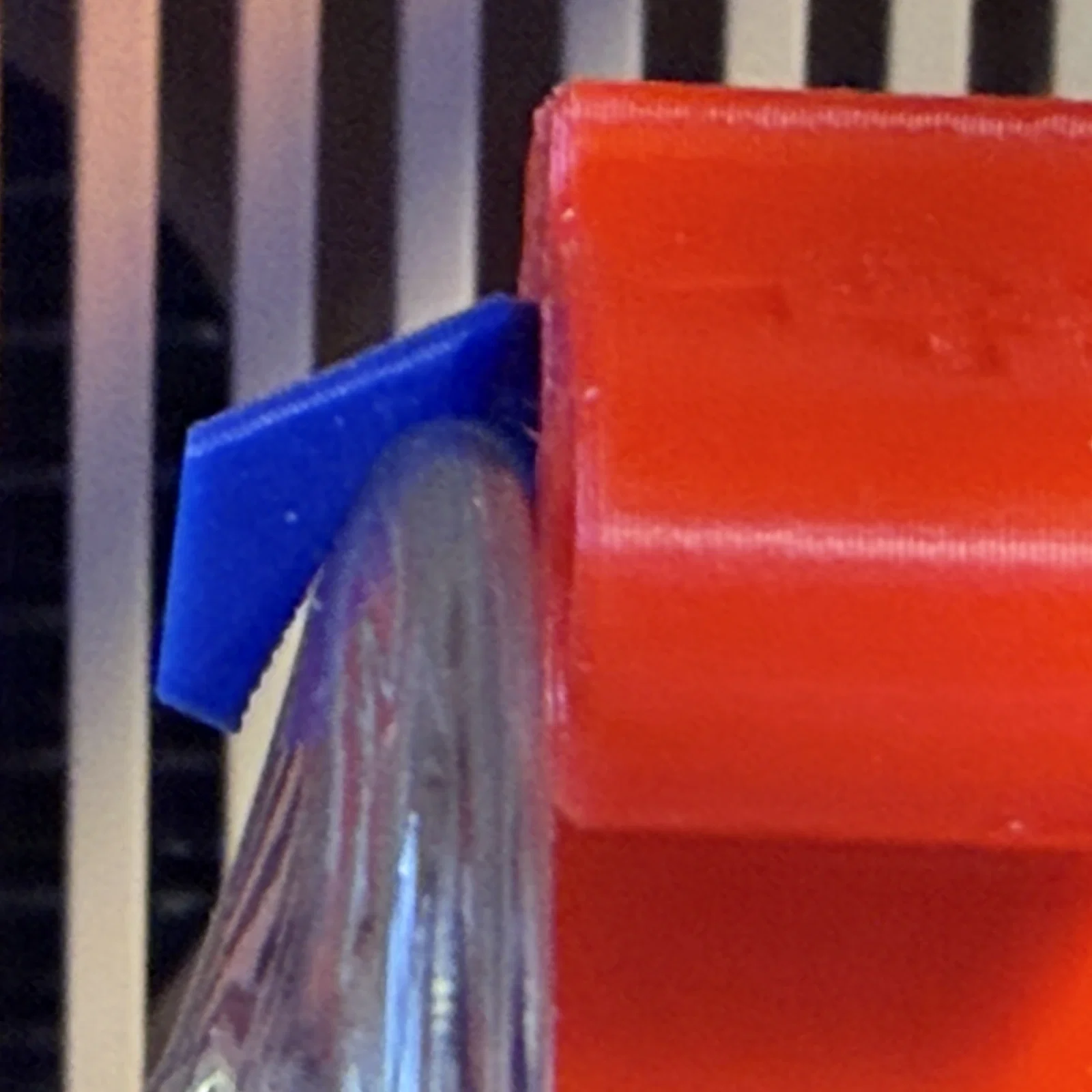

• (Tùy chọn) Độ vát (draft) cho mặt trong/ngoài để khớp với độ thuôn của vật phẩm.
• (Tùy chọn) Tab chặn phía sau (Backstop Fence) giúp căn chỉnh vật phẩm vuông góc với trục xoay RA2 (chỉ dành cho các thành phần StraightLarge và Wings).
  • Tôi thường không dùng cái này trừ khi vật phẩm có đường kính lớn hơn ~100 mm. Với vật phẩm nhỏ hơn, tôi thường dùng thiết kế Backstop Fence của mình.
• Nhãn để dễ dàng tìm bộ ngàm phù hợp.

Tôi cũng đã bao gồm thiết kế của hai ngàm đi kèm, dựa trên việc đo đạc thủ công bằng thước kẹp.

Cập nhật

v1.1

• Mới! Văn bản tham số (Parametric Text) tích hợp sẵn
  • Cập nhật cho file Fusion: Bản cập nhật Fusion tháng 9 năm 2025 đã thêm các công cụ văn bản tham số. Tôi đã cập nhật tất cả các tham chiếu văn bản để sử dụng tính năng này, vì vậy bạn không cần dùng add-in ParametricText nữa.

v2.0

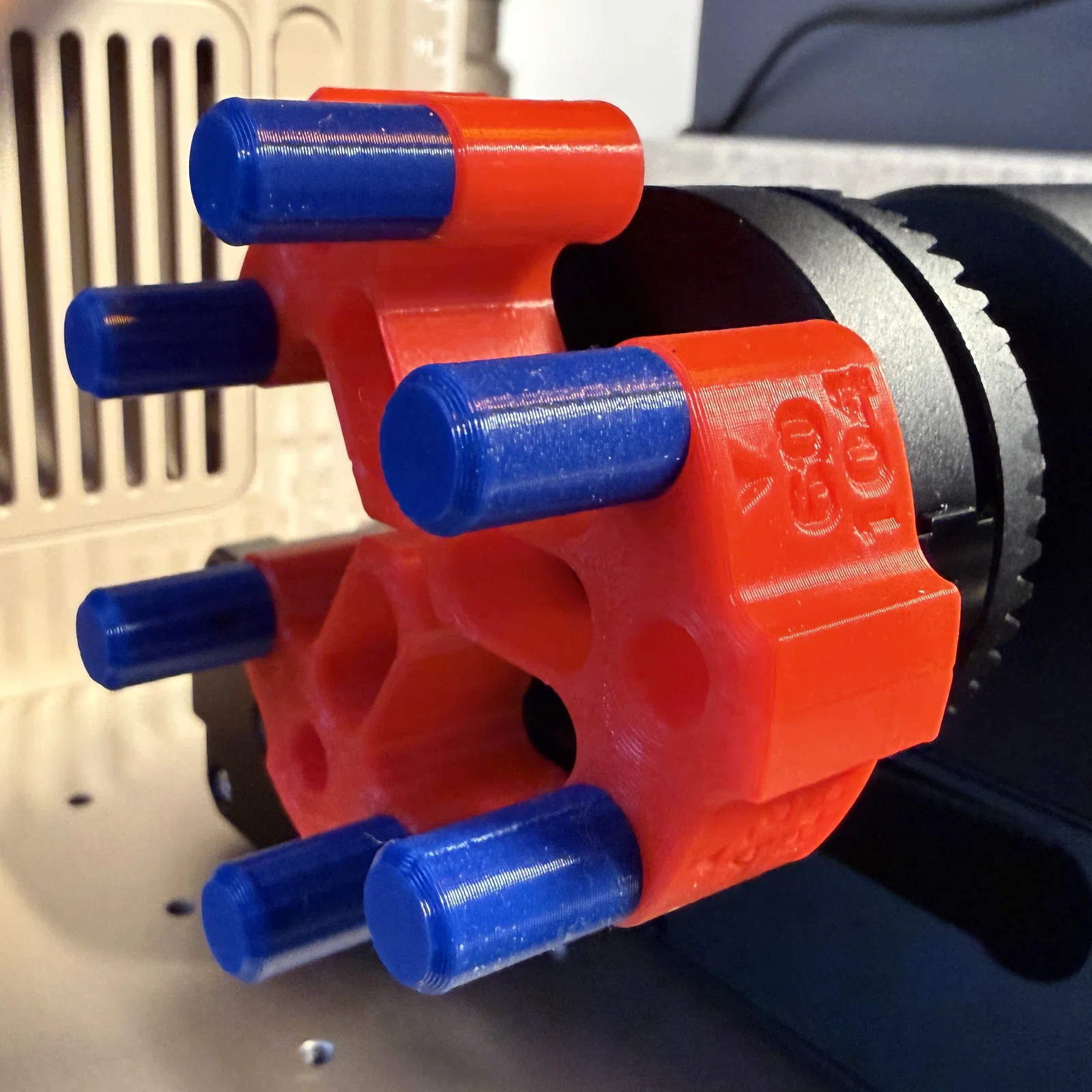

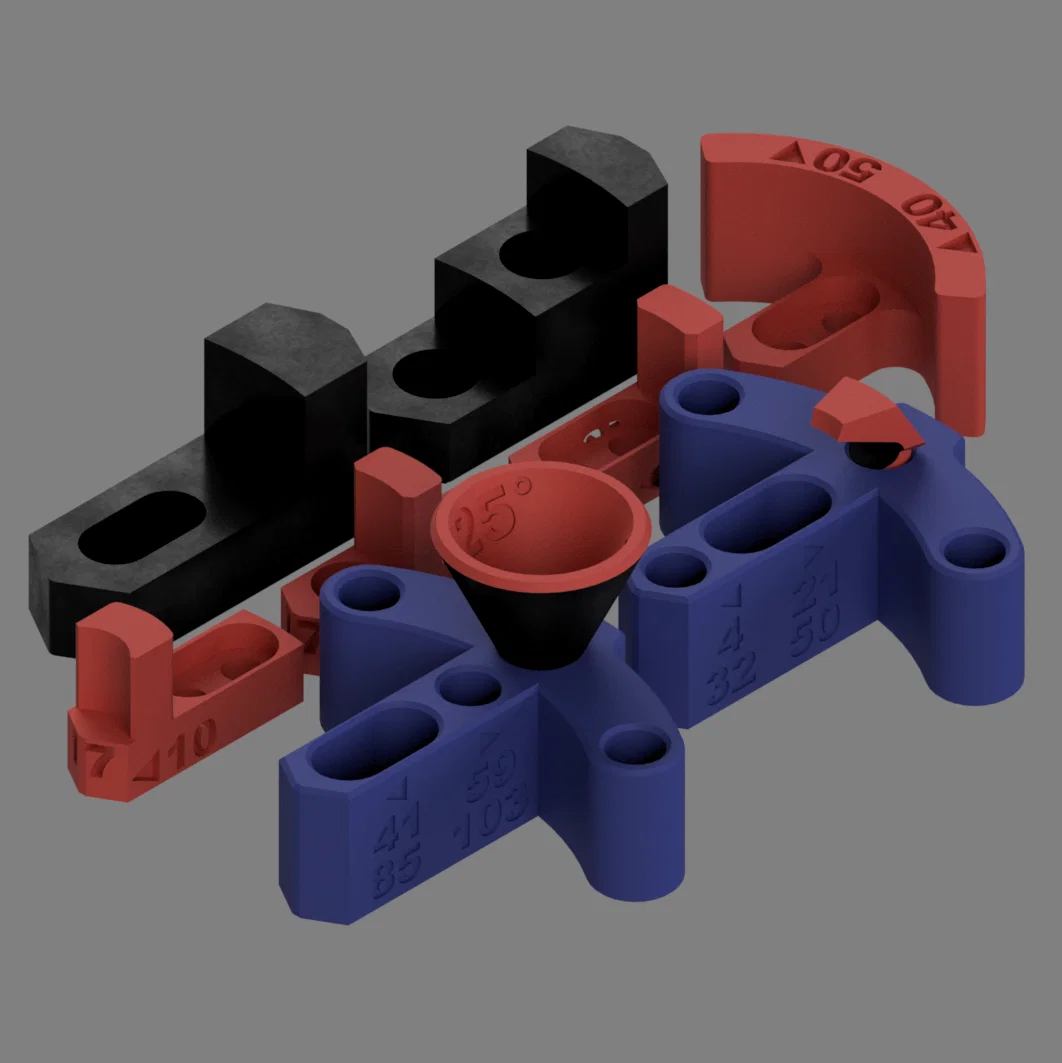

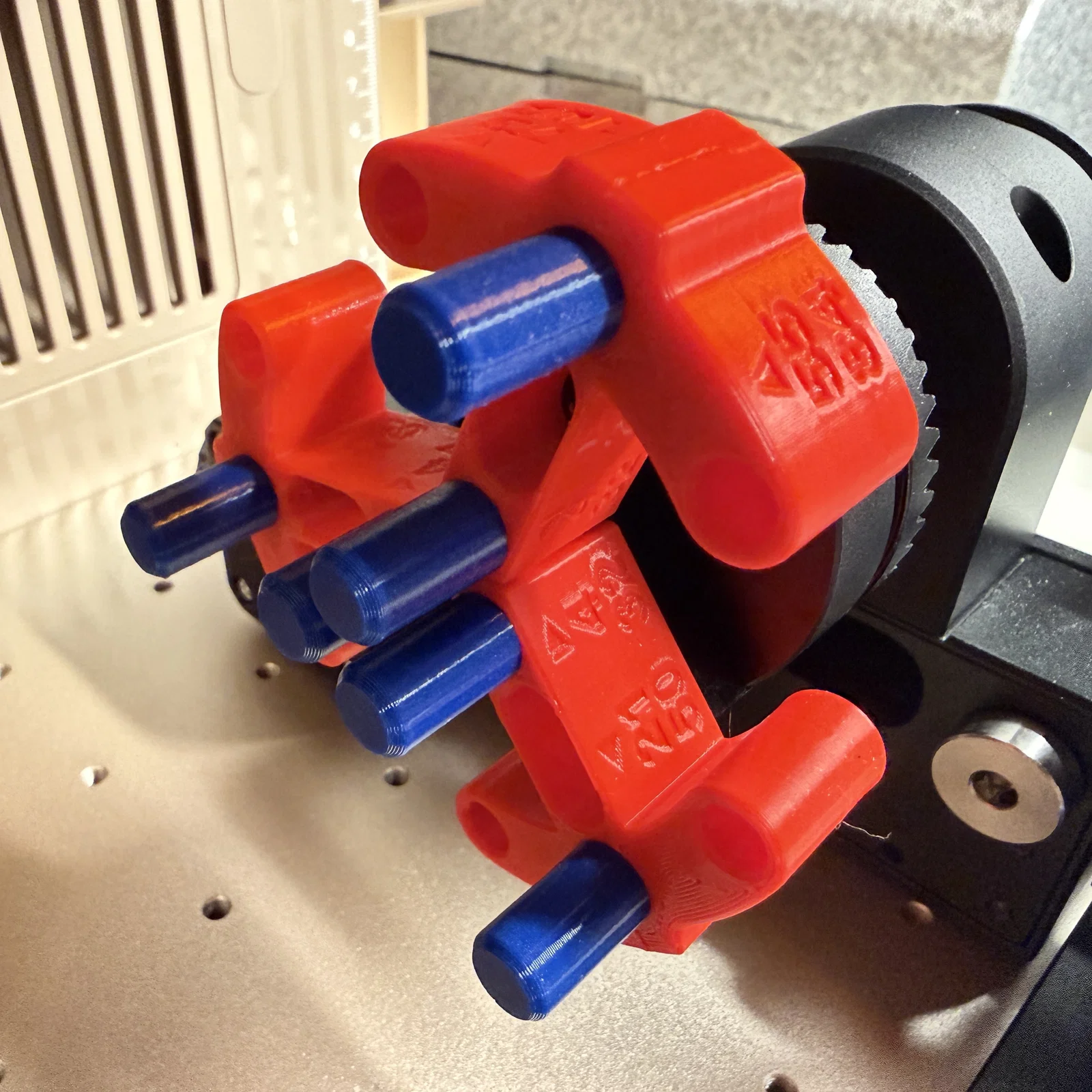

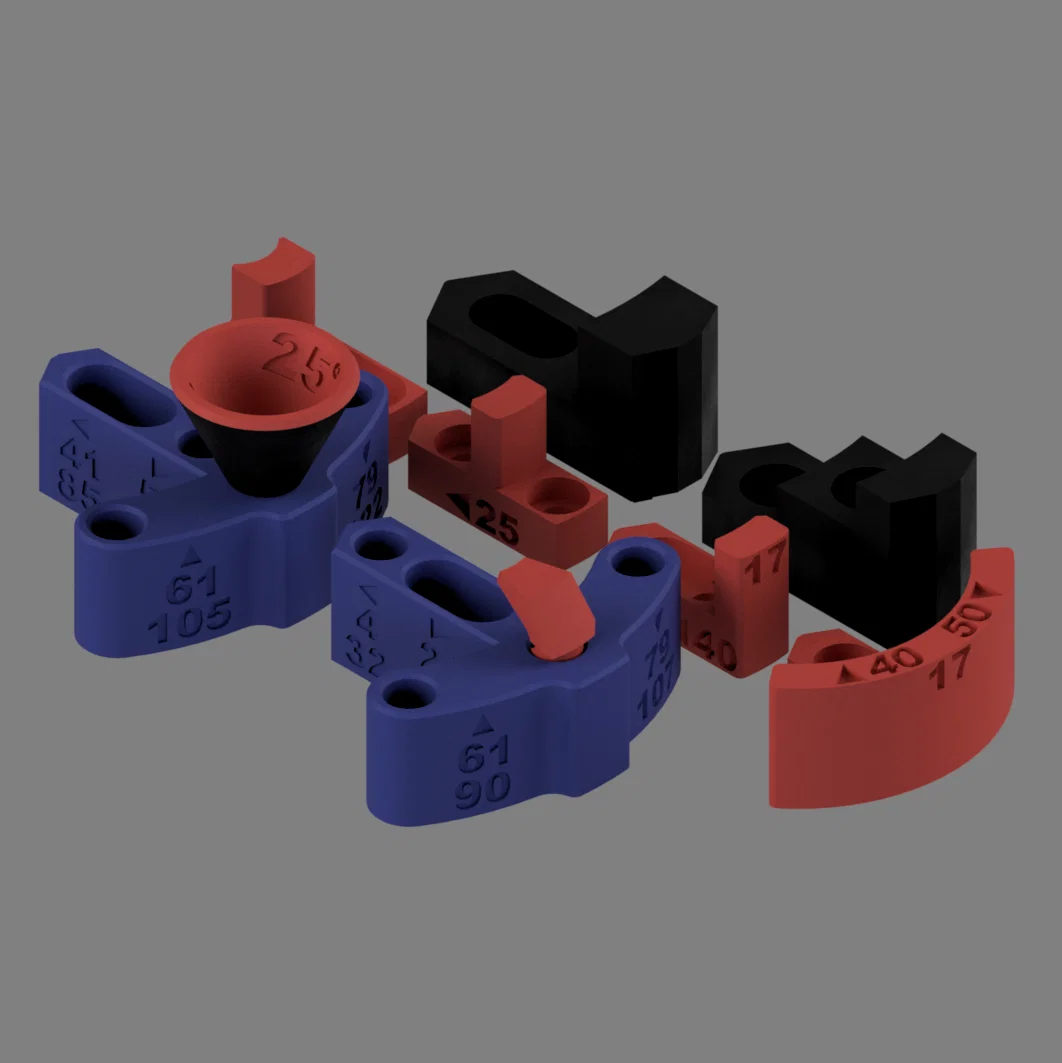

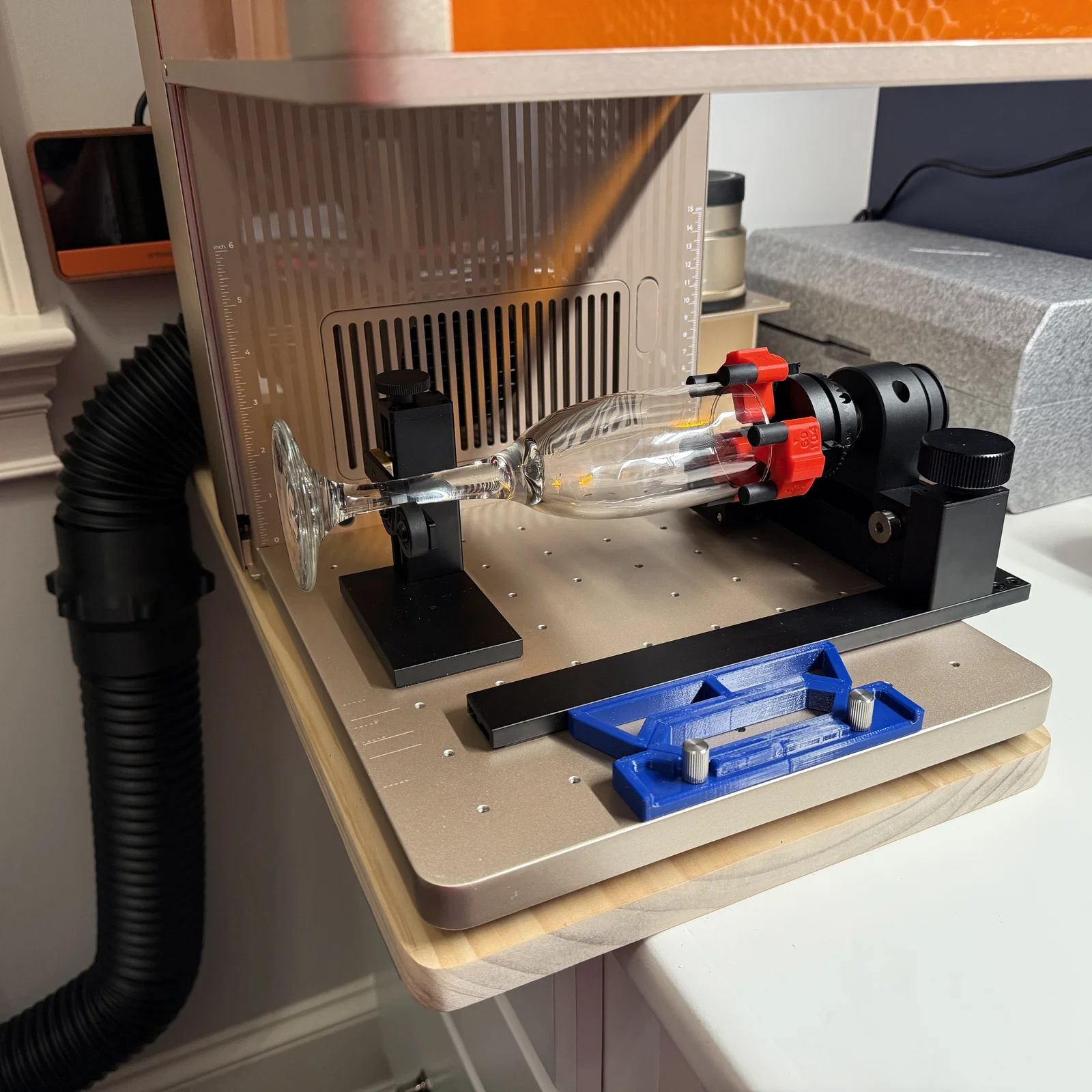

• Mới! Ngàm kiểu RA3 với nam châm nhúng và chốt kiểu RA3 với nam châm ép chặt.
  • Thiết kế này kết hợp các tính năng của ngàm chữ T và ngàm trụ tròn (tôi gọi là pegs), cho phép gắn vào các rãnh trượt ngàm của RA2 bằng ốc vít. Nó vẫn hoàn toàn tham số hóa.

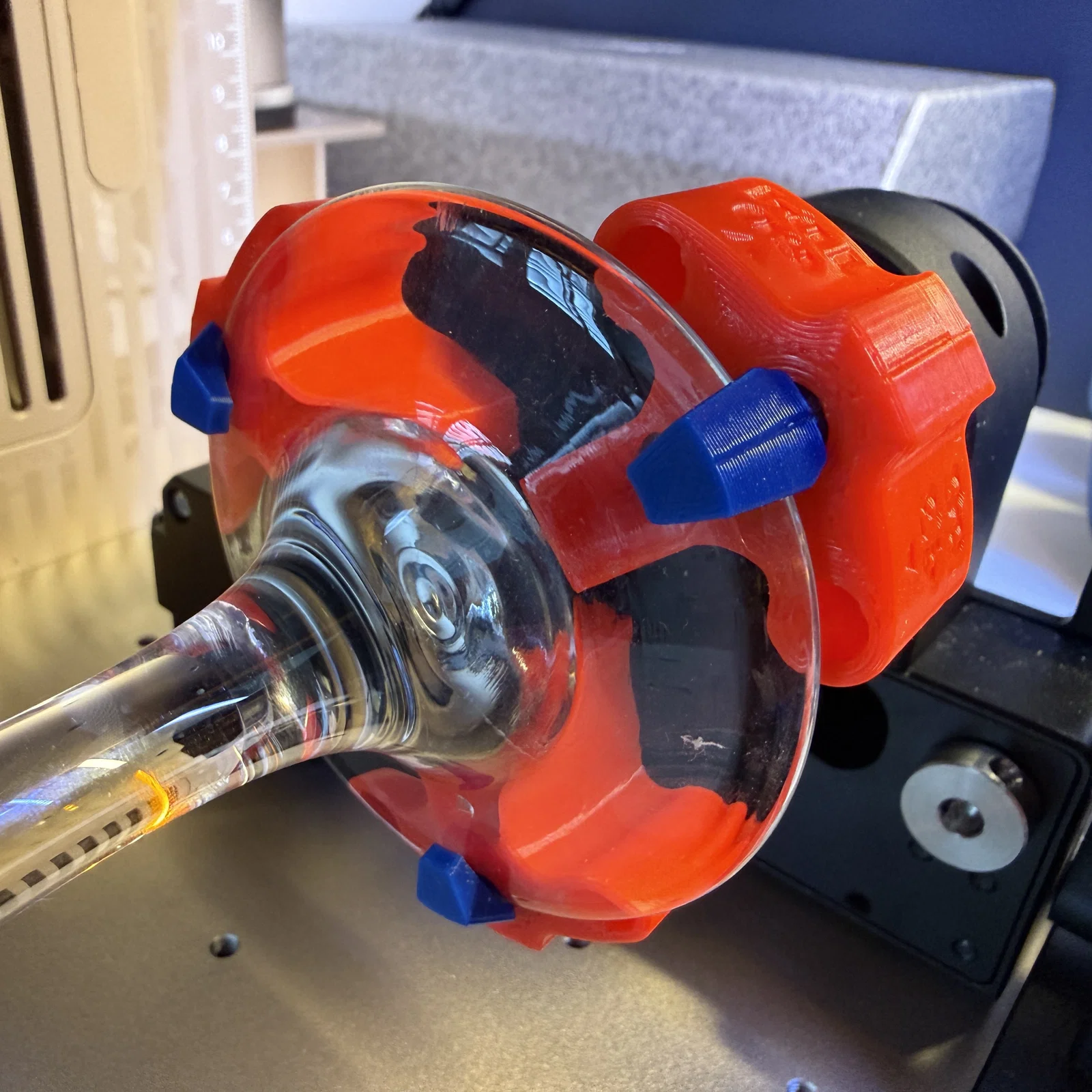

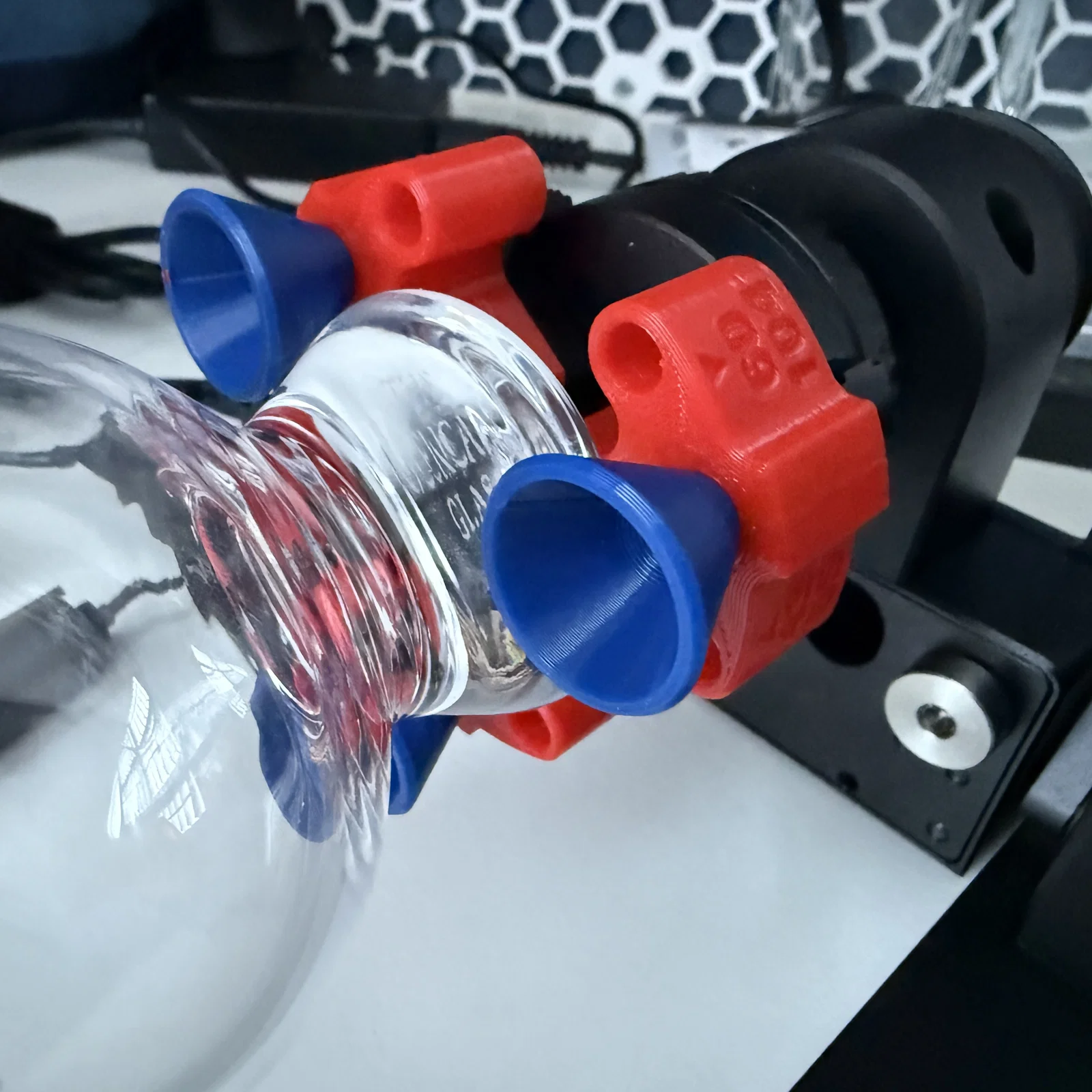

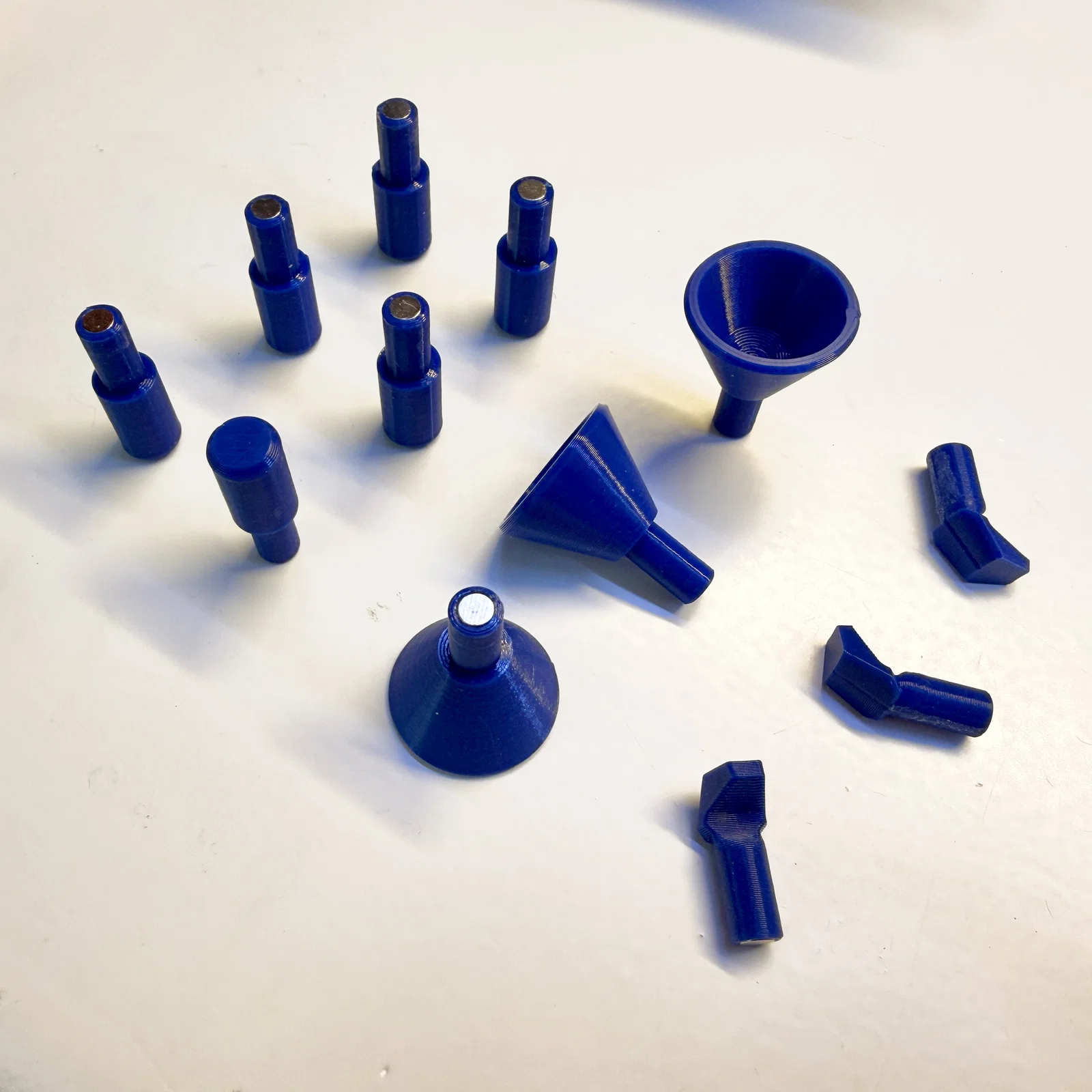

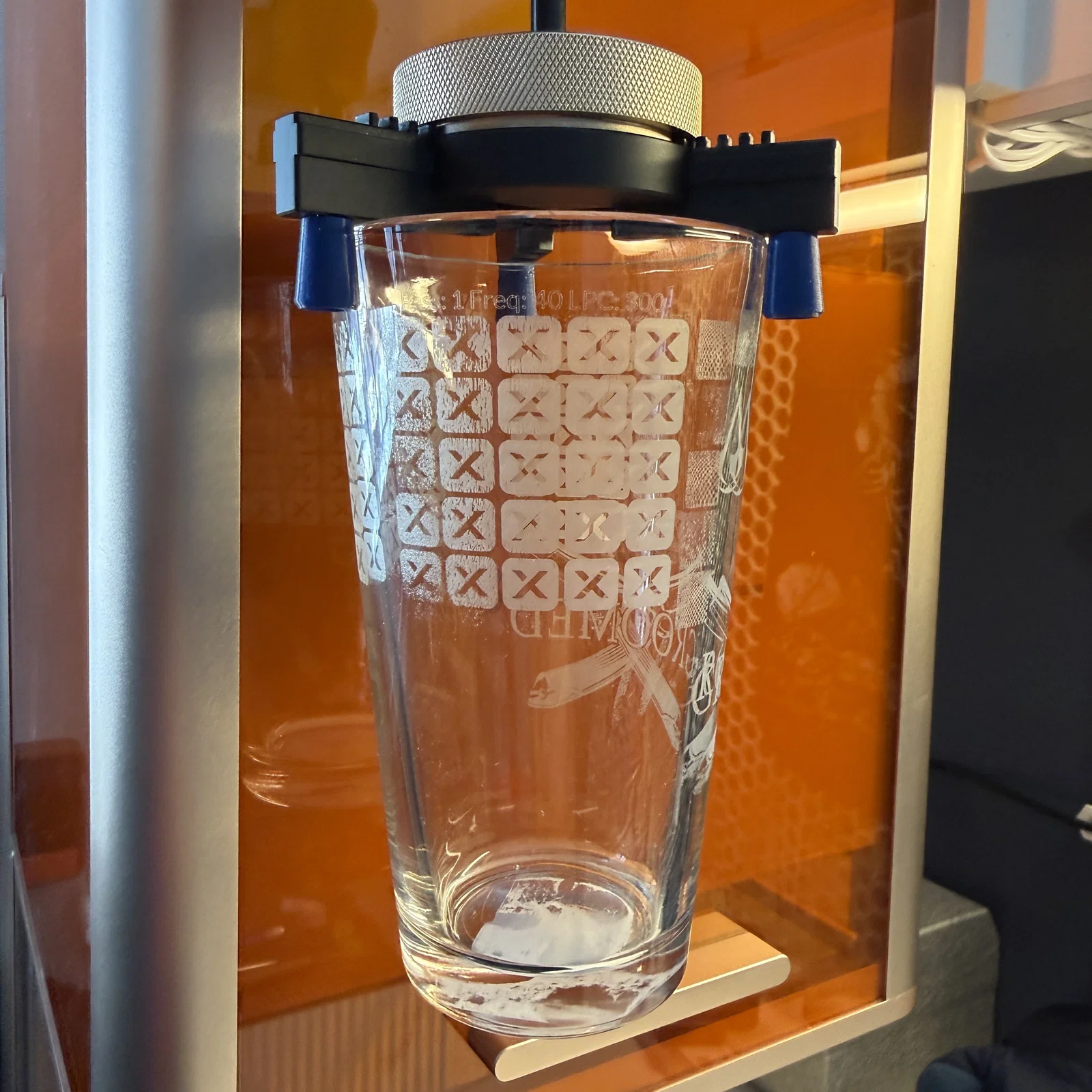

  • Các chốt thuôn và bất đối xứng hiện cũng đã khả thi. Khi siết ngàm, chúng bám cơ học tốt hơn nhiều so với ngàm RA2 hoặc RA3 mặc định.
  • File Fusion chứa tất cả các loại ngàm (có nam châm và không nam châm) và chốt.

Tùy chỉnh

• Vì có rất nhiều tùy chỉnh, tôi chỉ cung cấp một bộ file .stl nhỏ và không có .gcode. Cách đặt tên file: (Straight/Wings_OutsideDesignDiameter_InsideDesignDiameter_CatchHeight). Tuy nhiên, sức mạnh thực sự nằm ở việc tùy chỉnh file Fusion. Nếu bạn không rành Fusion, hãy gửi tin nhắn cho tôi, tôi sẽ tạo file .stl theo yêu cầu của bạn.
• Bạn có thể tùy chỉnh thông số trong Fusion (DESIGN | SOLID | MODIFY | Change Parameters). Các tham số cần thiết nhất đã được gắn dấu sao (Favorite).

• Lưu ý về thông số: Các tính năng có cảnh báo đỏ trong timeline là cố ý. Chúng sẽ kích hoạt nếu CatchHeight nhỏ hơn BaseHeight (mặc định 7 mm). Hãy bỏ qua các cảnh báo này.

Vật liệu

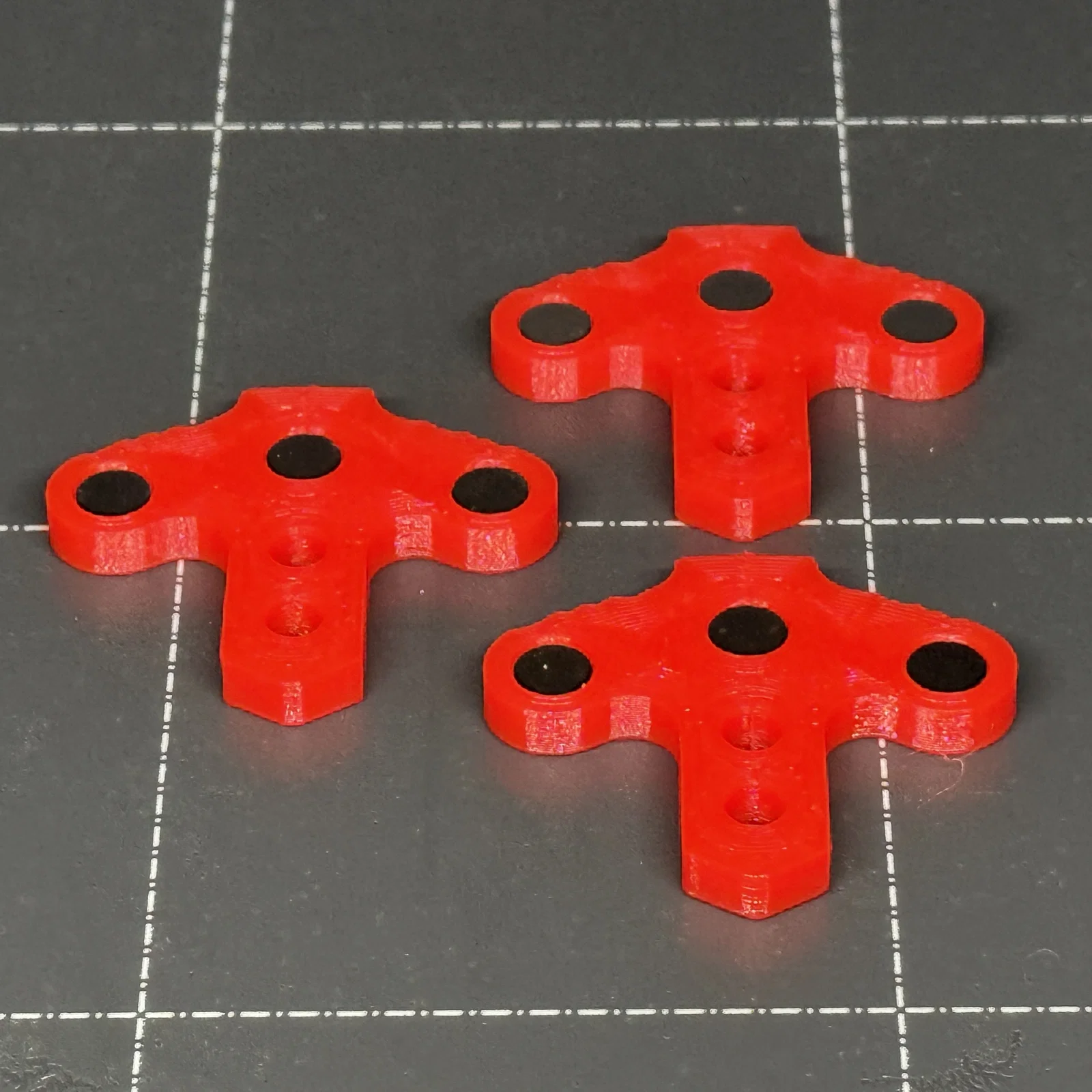

• Ngàm nam châm: Nam châm neodymium 6x3.
• Chốt nam châm: Nam châm neodymium 4x2.

In ấn

Xem file .3mf đi kèm để biết cài đặt và hướng đặt mô hình. Tôi khuyên nên in với 100% perimeters. Đối với các ngàm nam châm, hãy chèn các khoảng dừng (Pause) tại lớp che nam châm để chèn nam châm vào giữa quá trình in.

Hậu xử lý

• Loại bỏ các đường vân (seams) in trên các chốt bằng giũa hoặc giấy nhám để đảm bảo độ khít.
• Bạn có thể thử dùng bình xịt Plasti Dip để phủ một lớp cao su lên chốt nhằm tăng độ ma sát.

Lắp đặt

Các rãnh trượt ngàm RA2 có bốn lỗ (A-D). Tôi khuyên bạn nên tùy chỉnh ngàm để khớp hoàn hảo với kích thước, độ cong và độ vát của vật phẩm.

Lời kết

Nếu mô hình này giúp ích cho bạn, hãy nhấn nút Like và đăng hình ảnh sản phẩm đã in! Nếu có gì chưa hài lòng, hãy cho tôi biết qua tin nhắn trên Printables.
