GridCase - Vỏ máy tính modular

Dựa trên nhiều phản hồi, GridCase đã được phát hành ở phiên bản lặp thứ hai dưới tên GridSystem. Mình khuyên dùng bản mới vì nó cần ít linh kiện không in hơn, thư viện part đơn giản hơn và cho độ ổn định tốt hơn khi build kích thước lớn.

GridCase là một hệ modular để tạo vỏ máy tính với đúng nghĩa là mọi kích thước. Hệ này rất linh hoạt và được thiết kế để tính tới việc mở rộng về sau.

Vật liệu in ưu tiên là PETG, nhưng PLA vẫn ổn trong đa số trường hợp nếu bạn làm case có tản nhiệt/thoáng khí đúng cách (ví dụ: nhiệt độ trung bình trong case thấp hơn “glass temperature” của PLA).

Hiện tại đang thử nghiệm sơn và các lớp hoàn thiện bề mặt.

Changelog

2024-07-01

• Thêm Frame-ATX-Cards-Full

2024-06-24

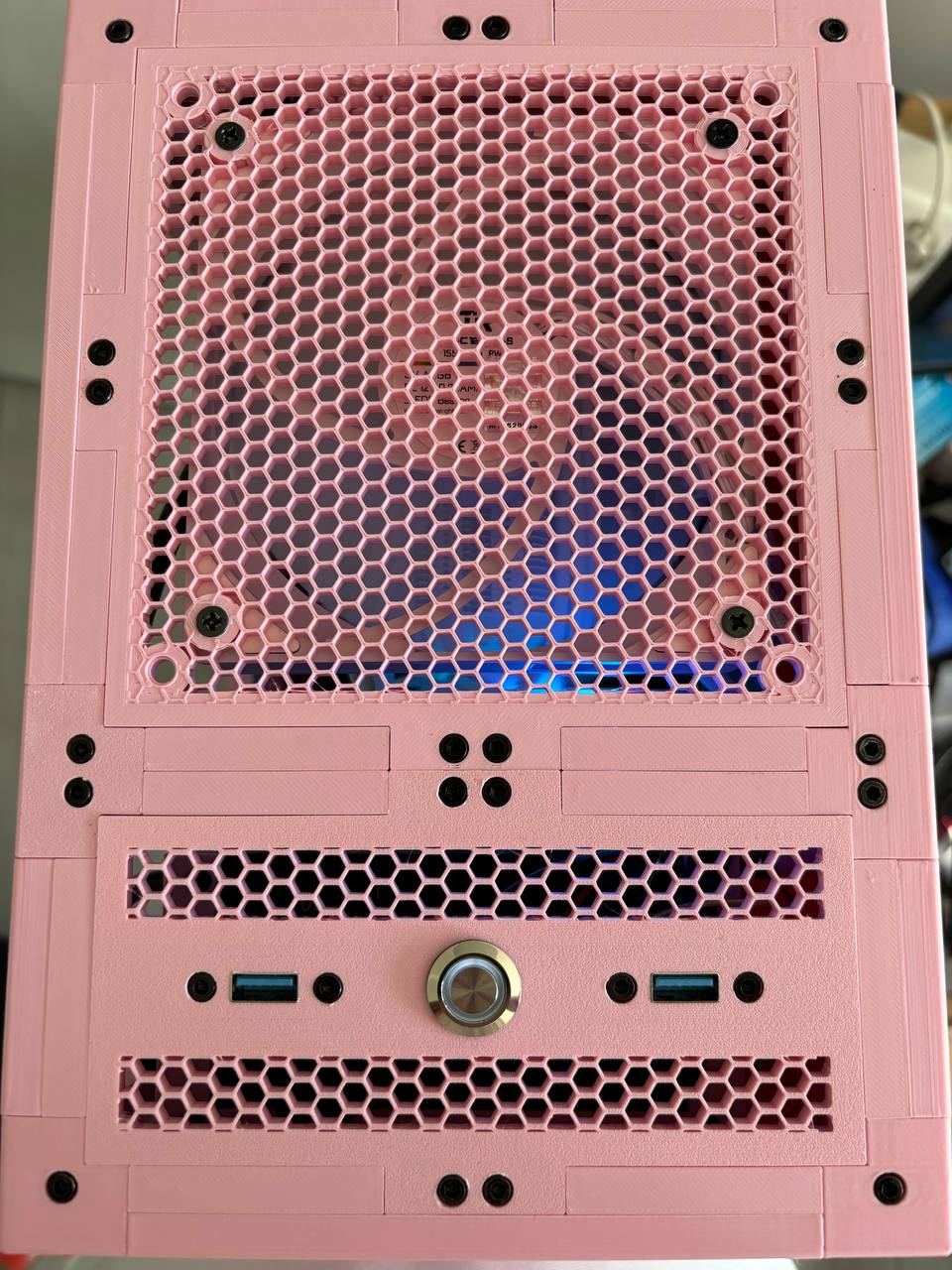

• Thêm panel Insert-Half-Power+ExternalUSB cho build ITX để tiến gần hơn tới hoàn thiện. Nằm trong thư mục mới Panels Connectors.

2024-06-15

• Thêm InnerSupport-ModularPlus-Threaded với ren M3 làm sẵn - không cần threaded insert. Với thay đổi này, chỉ cần ốc 8mm là đủ để làm cứng (stiffen) khung.
• Thêm chamfer cho InnerSupport-ModularPlus để nhìn bớt “lộ”/gây chú ý.

2024-06-14

• Thêm InnerSupport dưới dạng Modular bracket như một tuỳ chọn để gia cường chỗ nối panel khi cần. Yêu cầu threaded insert và ốc dài hơn.
• Thêm External 5.25" Drive Cage hỗ trợ 3 x 5.25 units (hoặc half-height nếu bạn sống ở thập niên 80) như ổ quang, drive bay, phụ kiện. Nằm trong thư mục add-ons.
• Ghi rõ yêu cầu bề rộng insert 5mm. Các lần export model trong tương lai sẽ có lỗ rộng hơn để vừa loại Voron style inserts 5mm.

2024-06-07.2

• Sửa: Thêm và chỉnh một số part liên quan ATX bị thiếu ở bản public ban đầu. Hiện tại đã có đầy đủ file model cần thiết cho một build ITX.

2024-06-07.1

• Phát hành lần đầu

Yêu cầu chung cho các linh kiện không in được

• M3x4mm Threaded Inserts (Lý tưởng là M3x5x4, loại dùng trong Voron)
• M3x6mm Bolts/Screws (Khuyên dùng đầu lục giác để đẹp và dễ lắp)
• M3x8-12mm Bolts/Screws (Khuyên dùng đầu lục giác để đẹp và dễ lắp, dùng cho các thanh/chi tiết gia cường tuỳ chọn và add-on gắn bên trong)
• Keo 502 (Super Glue) (Gorilla Super Glue thì mình dùng chưa bị fail lần nào)

Số lượng ốc và insert cần dùng tuỳ theo cấu hình, nhưng ngay cả build nhỏ cũng cần khá nhiều. Một build ITX gọn sẽ cần khoảng 150 con ốc và insert.

Hướng dẫn lắp ráp

Khuyến nghị chung

• Vật liệu:
  • PETG
  • PLA (cần thông gió tốt và/hoặc linh kiện TDP thấp).
• Độ dày thành (Wall Thickness): 4-6

Tất cả frame đều có lỗ để gắn threaded inserts.

Khuyến nghị là lắp ráp nguyên cái case trước, sau đó tháo ra theo từng cụm và dán keo các frame và panel để fit khít hơn.

Lưu ý! Một số phần không nên dán vì cần truy cập trong suốt vòng đời sử dụng của máy tính.

Hướng dẫn build từng bước cho một số thiết kế case phổ biến và các kỹ thuật lắp ráp khuyến nghị sẽ được bổ sung khi các chi tiết nhỏ đã được tinh chỉnh xong.

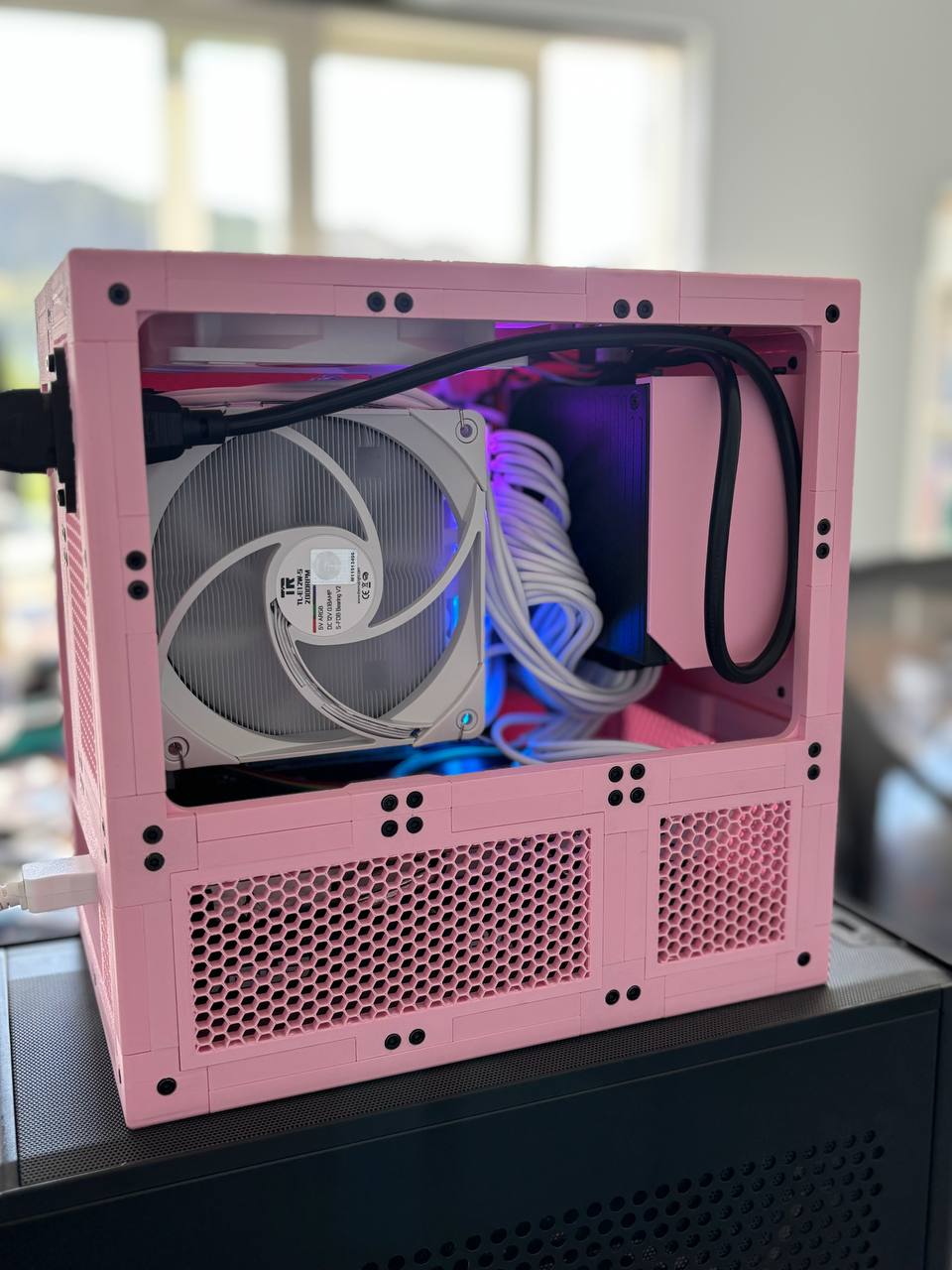

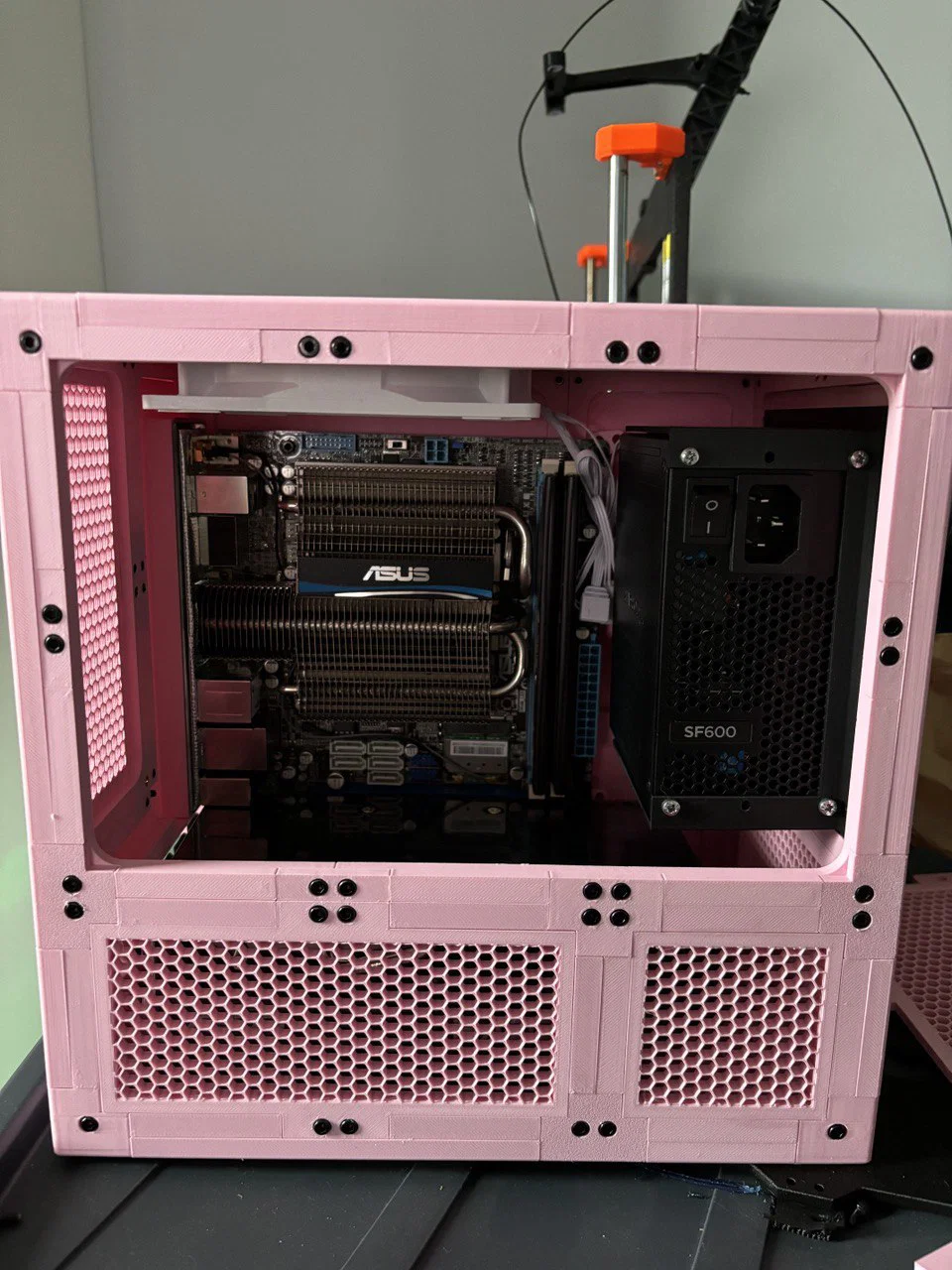

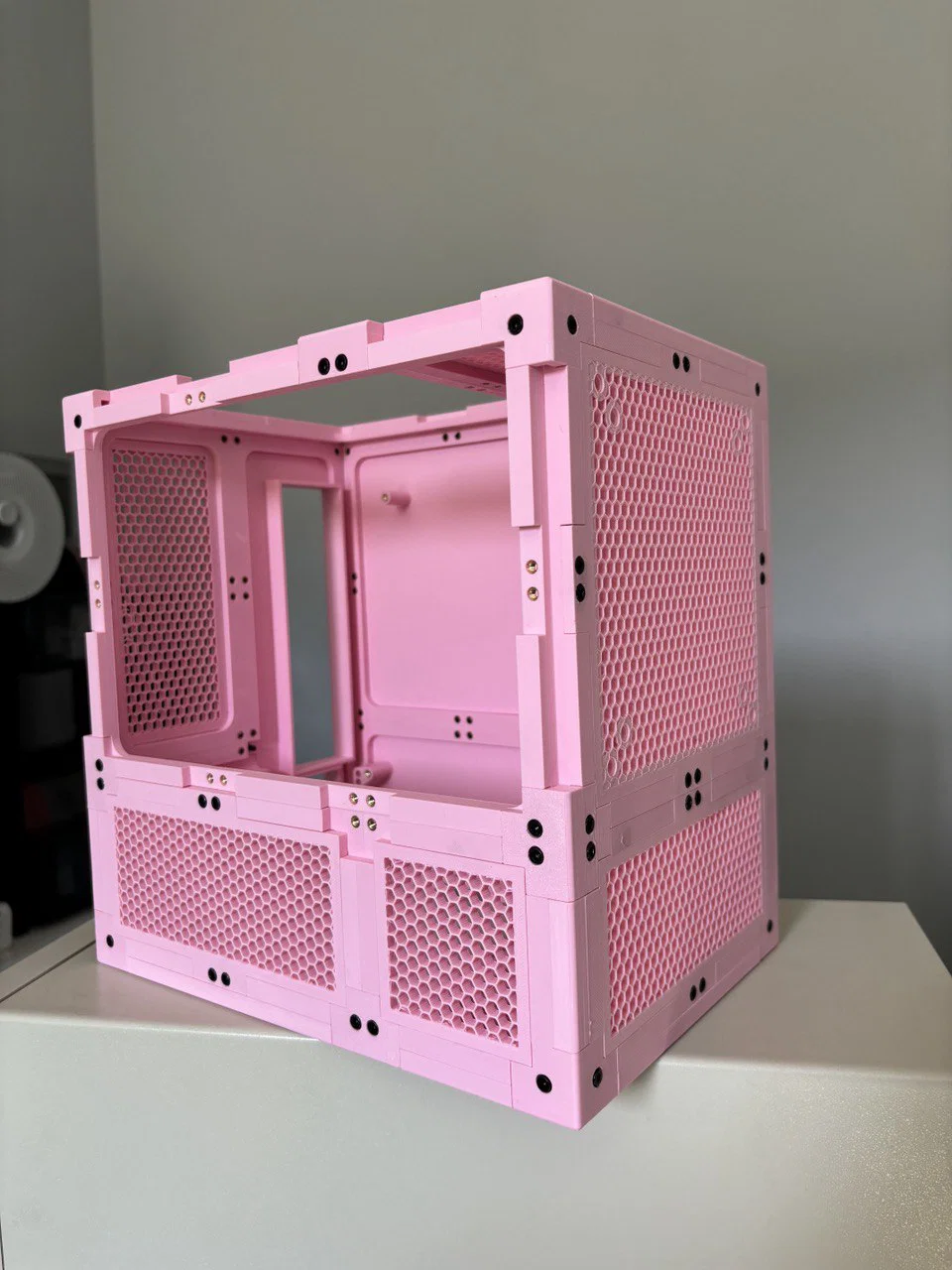

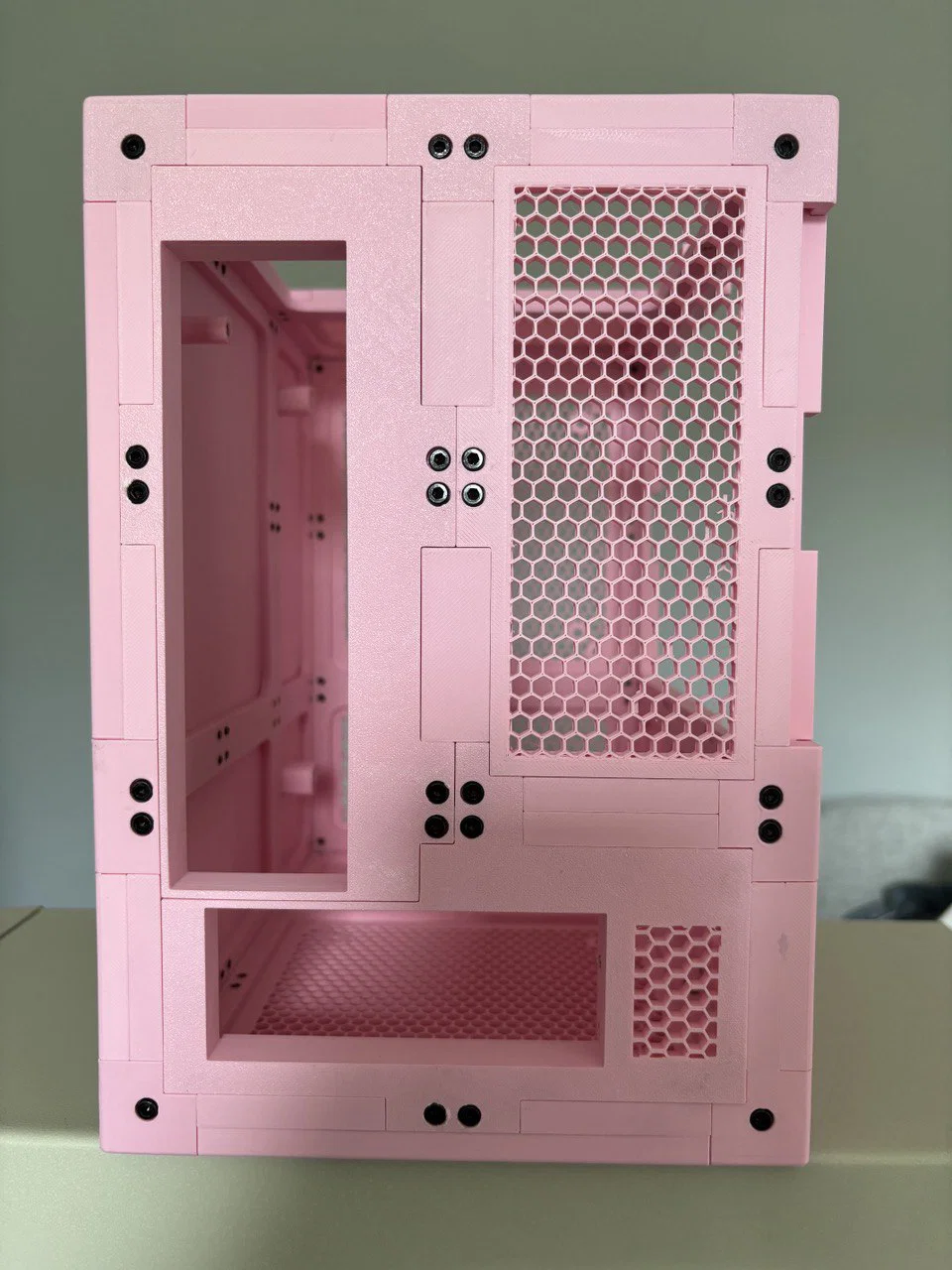

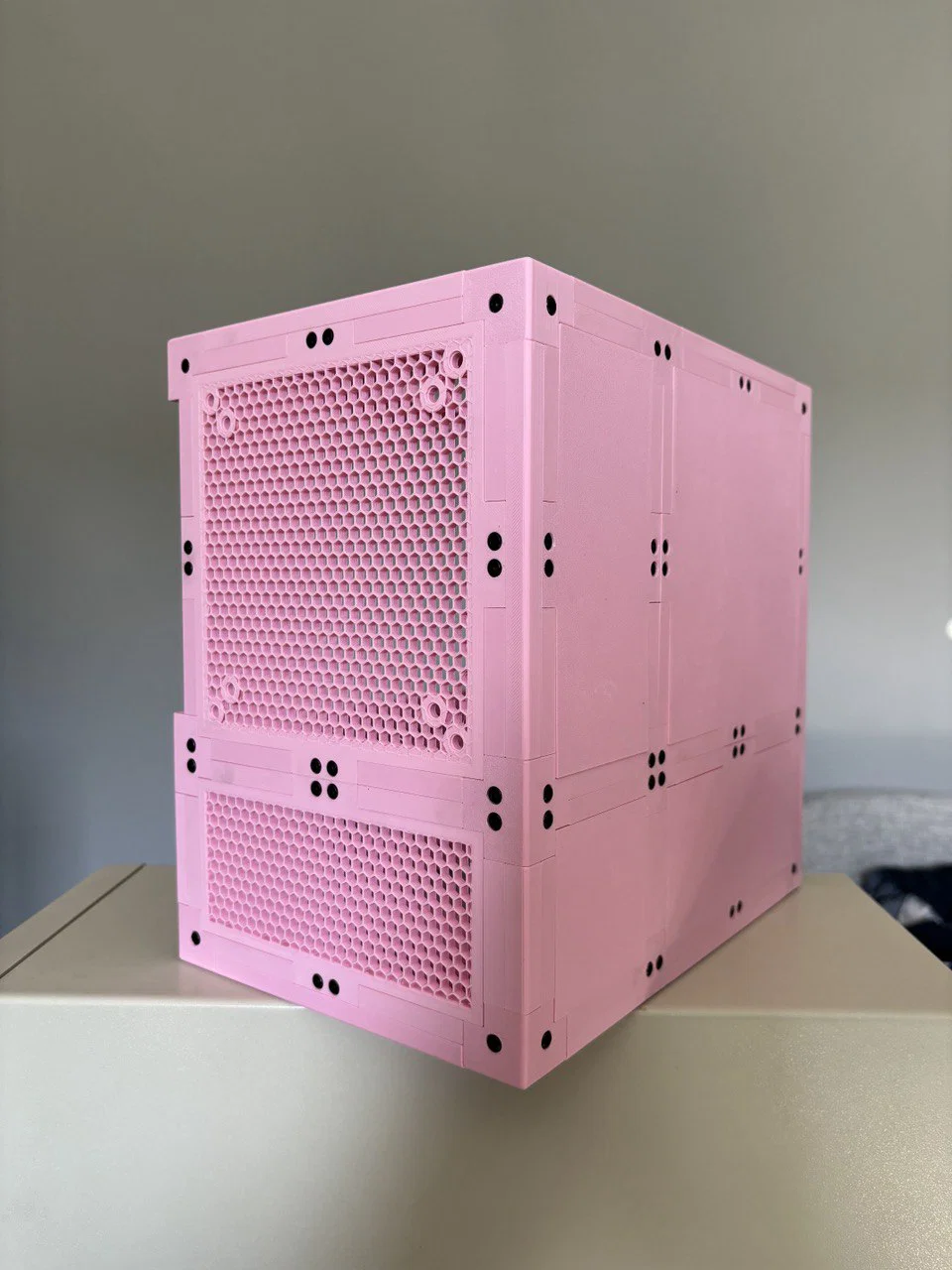

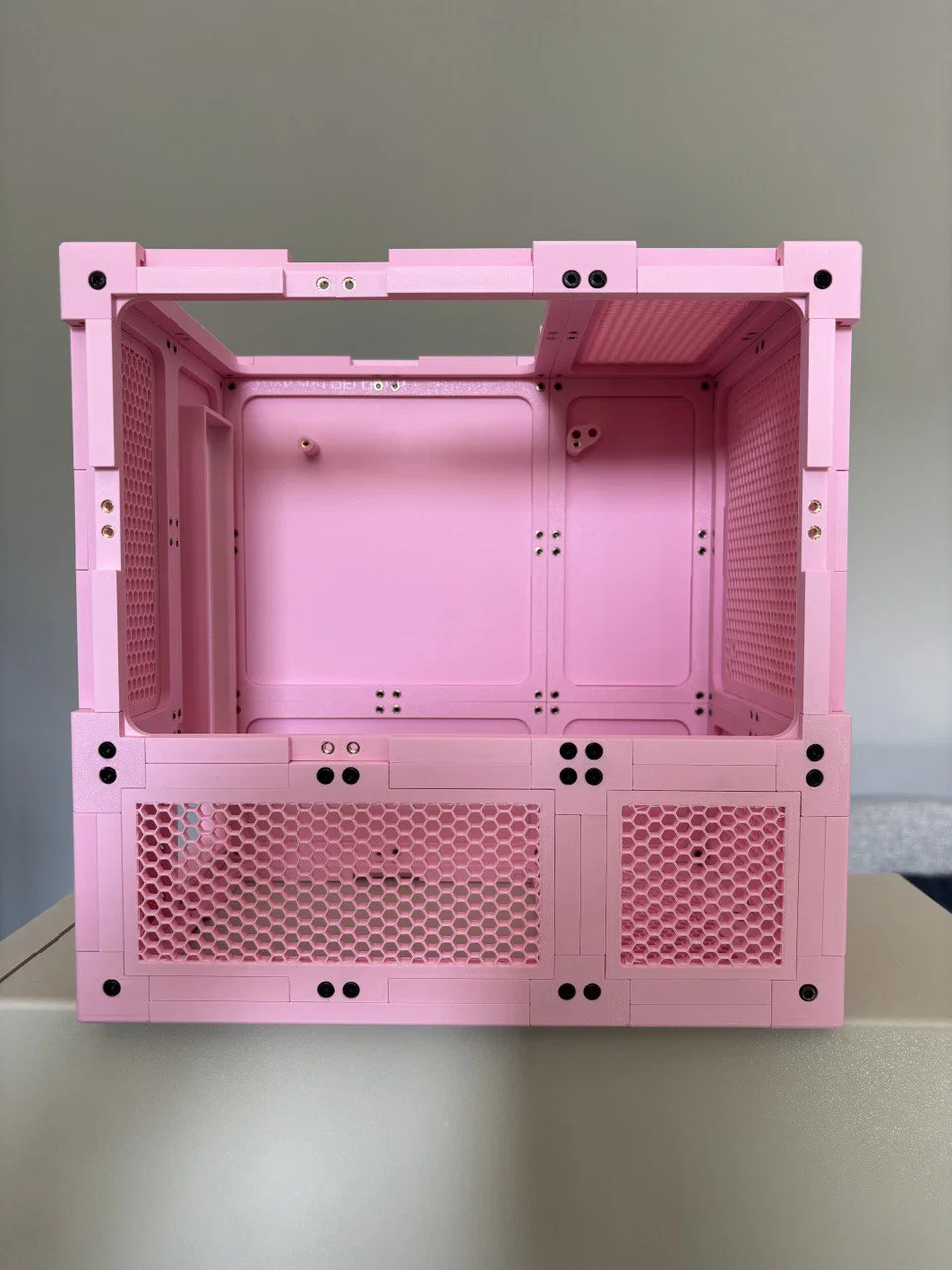

ITX w/SFX PSU (hoàn thiện ~95%)

Bản demo của một build ITX hoàn chỉnh hiện đang gần hoàn thiện.

Tất cả thành phần chính đã được tạo, tuy nhiên 2 bracket chuyên dụng cho phần lưng của đáy cần được tạo trong slicer với “Frame Sectioned” làm component nền.

• Brackets

  • 8 x OBracket-Corner
  • 4 x OBracket-L
  • 2 x OBracket-L-Open (Mặt sau: Trên + Trái)
  • 2 x Bracket-ModularPlus
  • 11 x Frame Border - Full Configuration (Tuỳ chọn)
  • 10 x Frame Boder - Half Configuration (Tuỳ chọn)

• Frames Generic

  • 5 x Frame-Full
  • 6 x Frame-Half
  • 2 x Frame-Tiny

• Frames ATX

  • 1 x Frame-Full-ATX-IOPanel
  • 1 x Frame-Half-ATX-Cards

• Panels Generic

  • 4 x Panel-Fan
    • Set inner layer heights = 0 và infill style theo nhu cầu.
    • Panel trên cùng phải xoá 1 edge connector (phía sau)
  • 4 x Panel-Blank-Half
  • 1 x Panel-Blank-Tiny

• Panels ATX

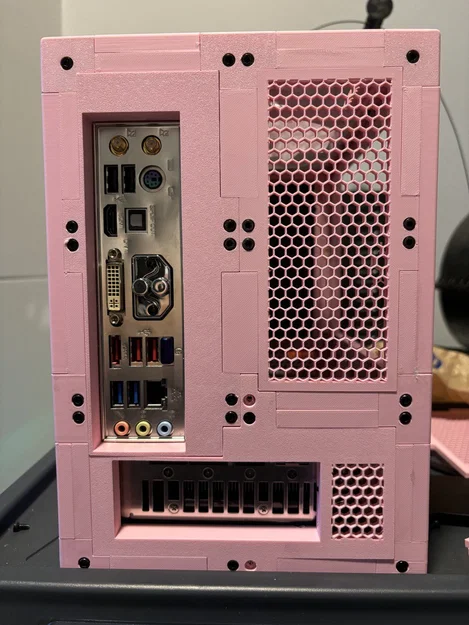

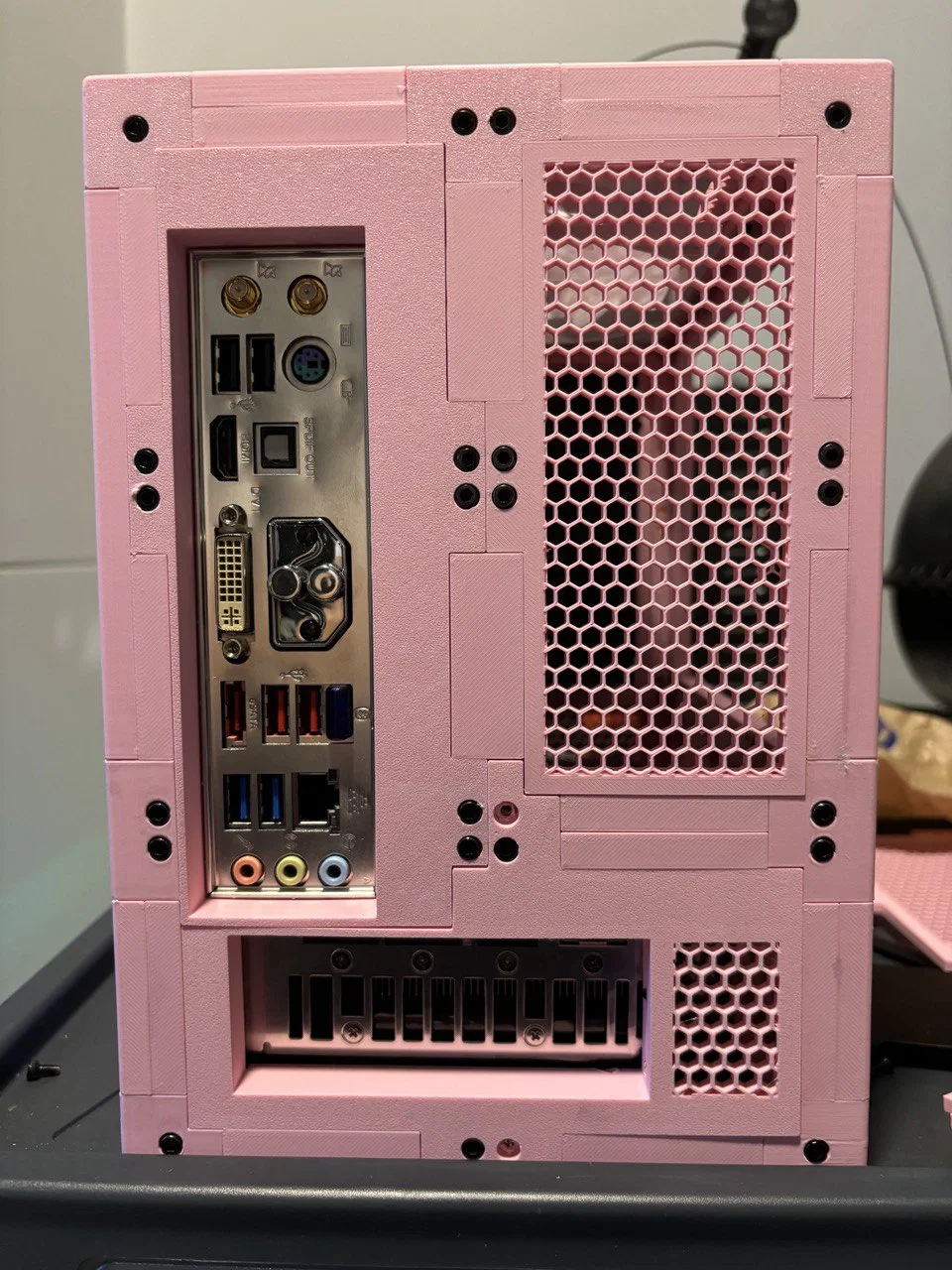

  • 1 x Panel-ATX-IOPanel
  • 1 x Panel-ATX-Cards-Half
    • Có một vùng nhỏ có thể chuyển thành lỗ thoáng (vùng này cũng rất hợp để luồn dây PSU extension ra phía sau).
  • 1 x Panel-ATX-Motherboard
    • Chú ý bố cục, các điểm bắt thêm có thể bấm/cắt bỏ dễ dàng bằng kìm.
  • 2 x Panel-ATX-Motherboard-Half
    • Chú ý bố cục, các điểm bắt thêm có thể bấm/cắt bỏ dễ dàng bằng kìm.
  • 1 x Panel-ATX-Motherboard-Tiny
    • Chú ý bố cục, các điểm bắt thêm có thể bấm/cắt bỏ dễ dàng bằng kìm.

• Panels PSU

  • 1 x Panel-PSU-SFX
    • Bắt vào Panel-Fan bằng 4 con ốc quạt

• Non-Printable Parts

  • M3x4mm Threaded Inserts
  • M3x6mm Bolts/Screws
  • Keo 502 (Super Glue)

• Computer Related Parts

  • Power Button (16mm LED)
  • USB Connector (S5Tx2-F1B, 25cm)
  • IEC Power Cable Extension (Right Angled, 60cm)
  • WinCool PSU cables for Corsair SFX

Mẹo! Muốn case vừa thoáng gió vừa đẹp thì chỉnh top/bottom layers của phần thân/chi tiết bên trong các panel. Dùng infill theo gu của bạn. Ví dụ đang dùng 15% honeycomb với góc infill 90 độ.
