Nexus Rollator Walker Cup and Accesory Holder Ver 1.2

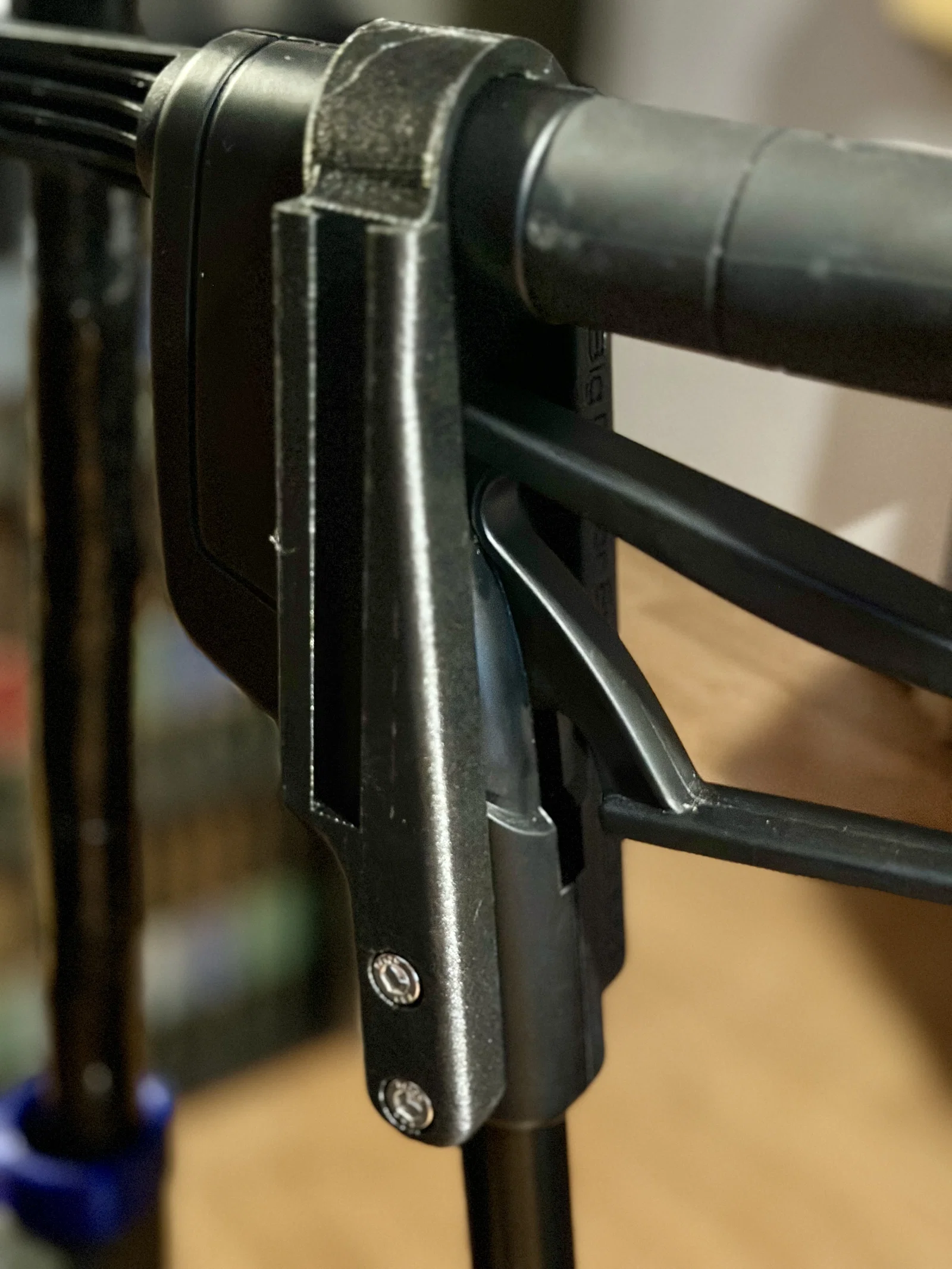

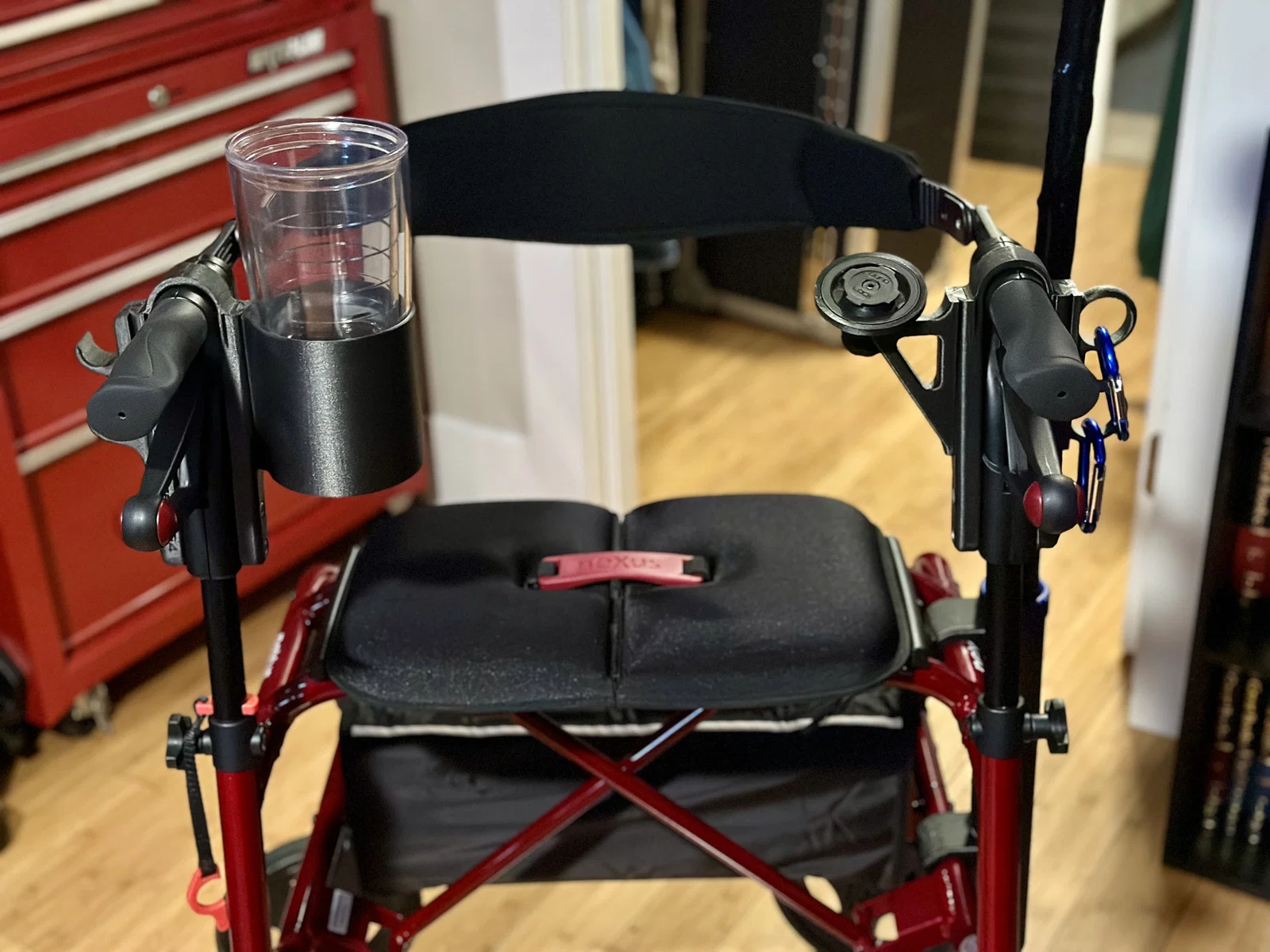

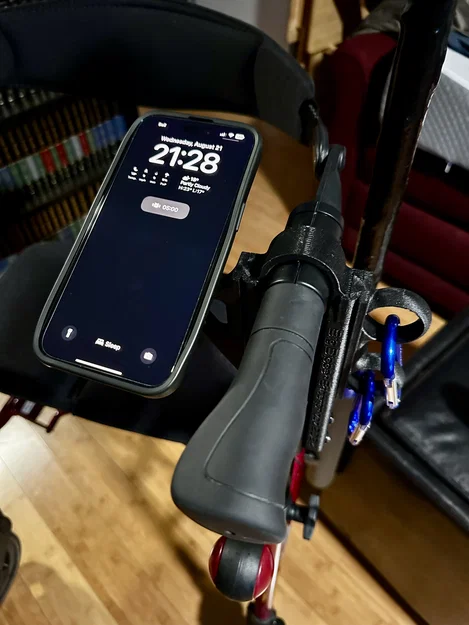

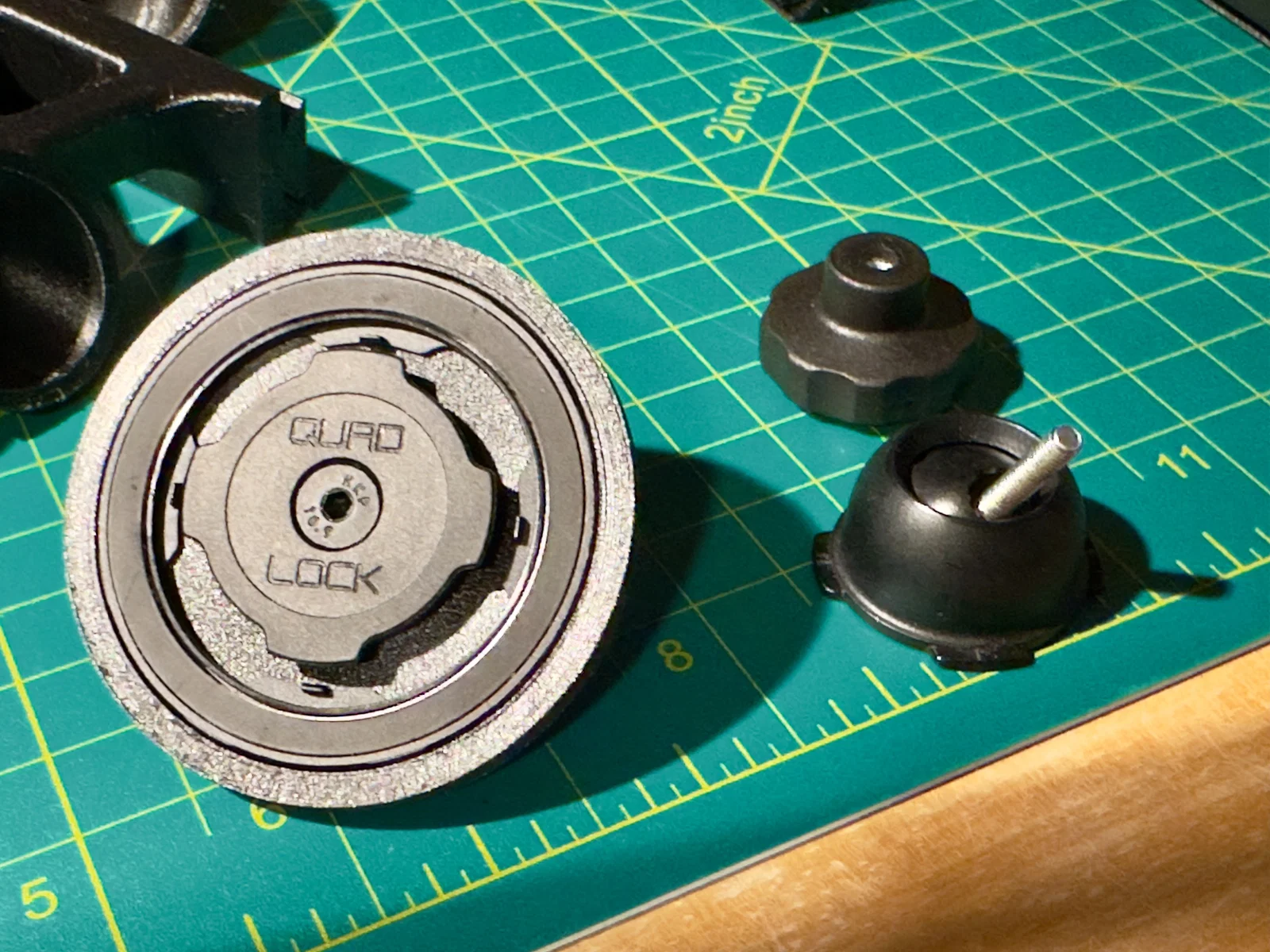

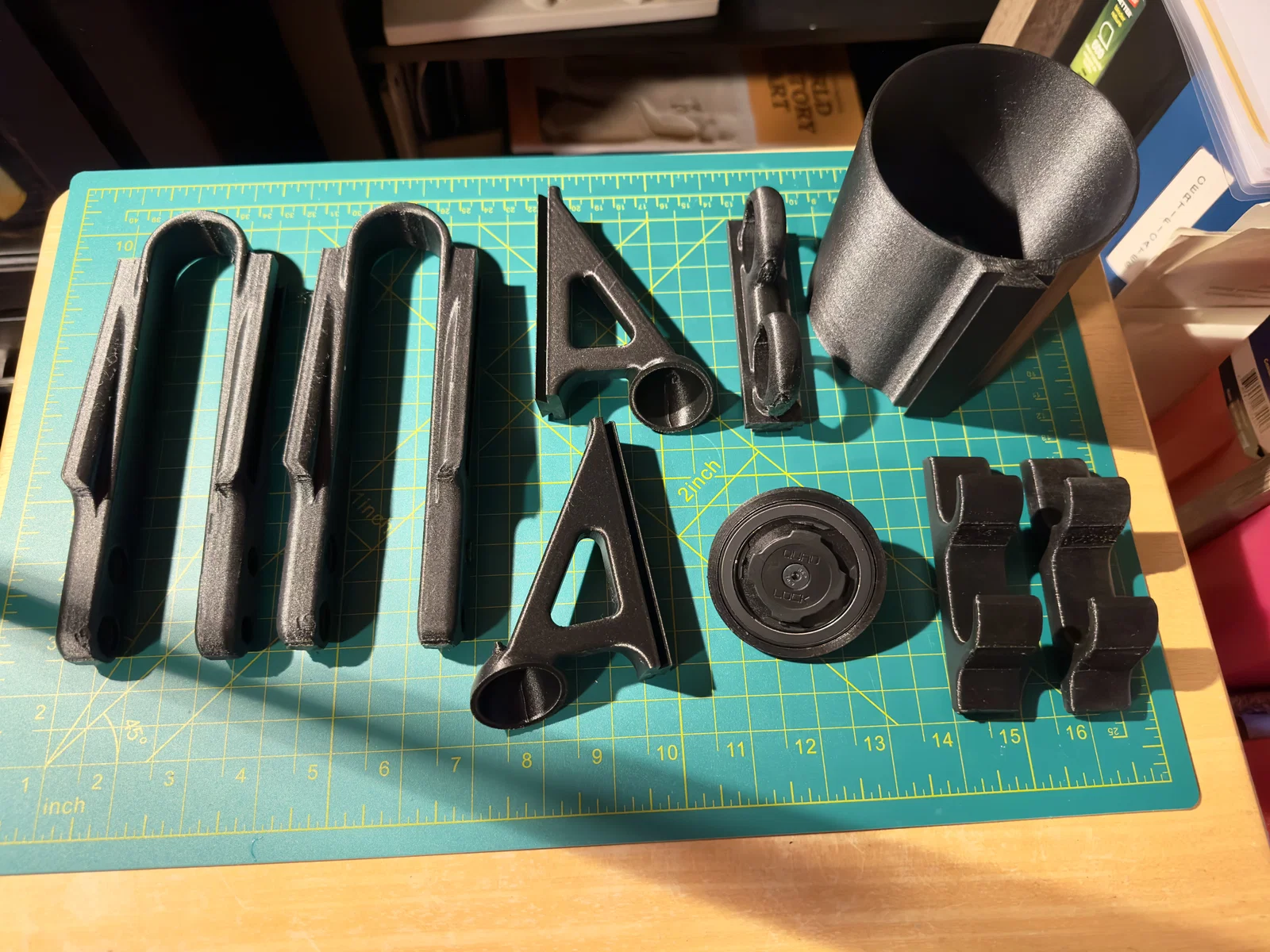

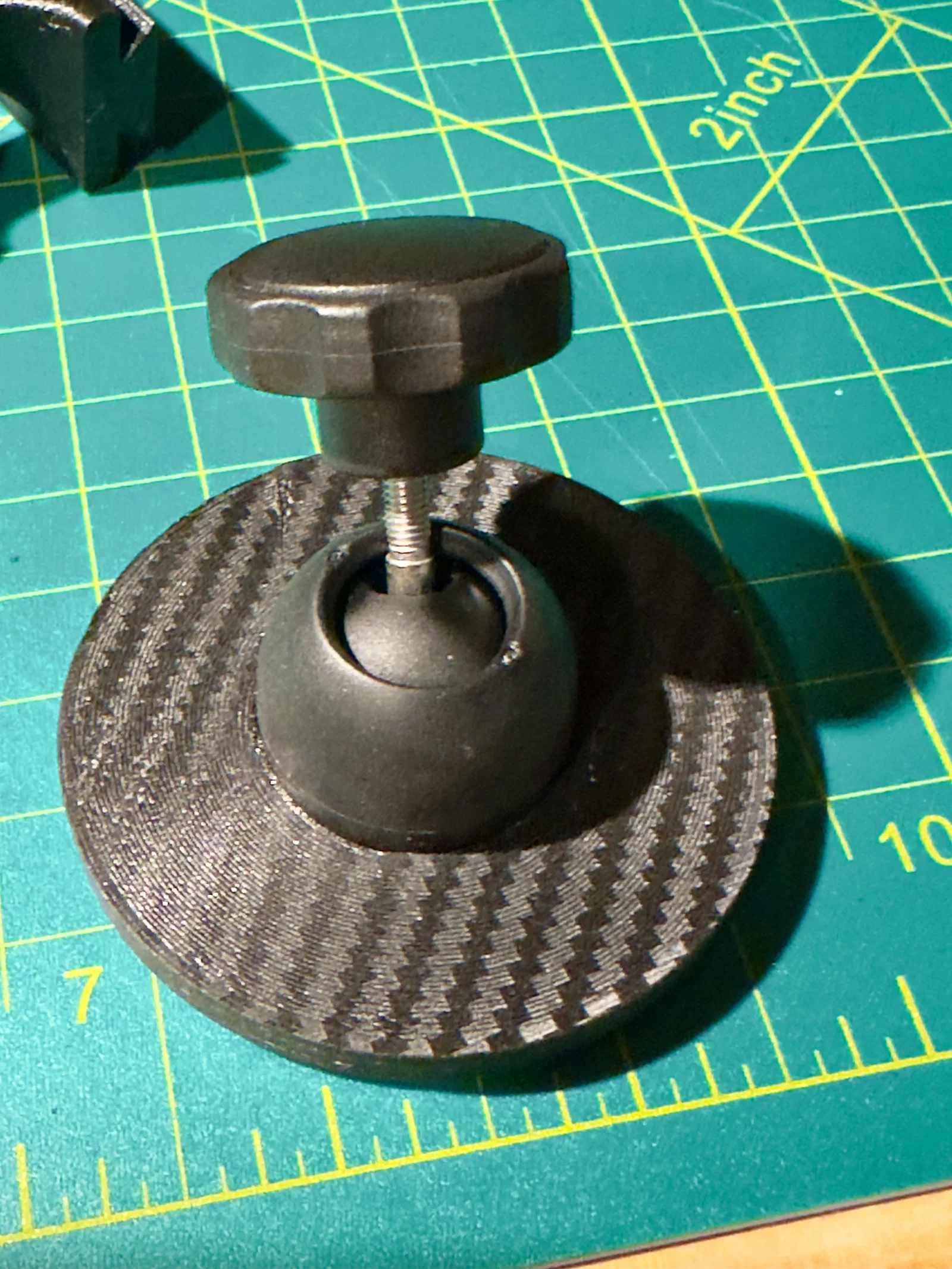

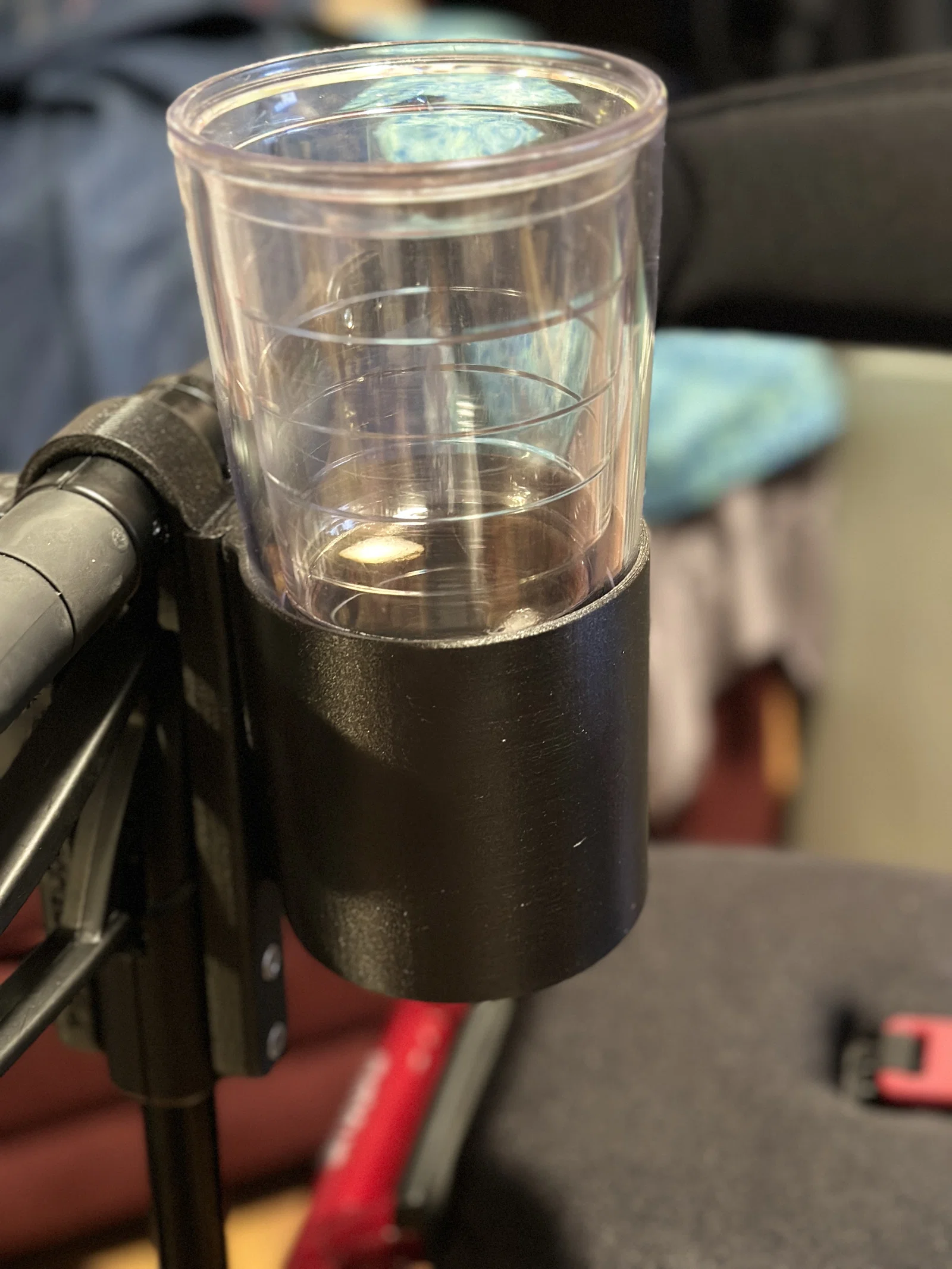

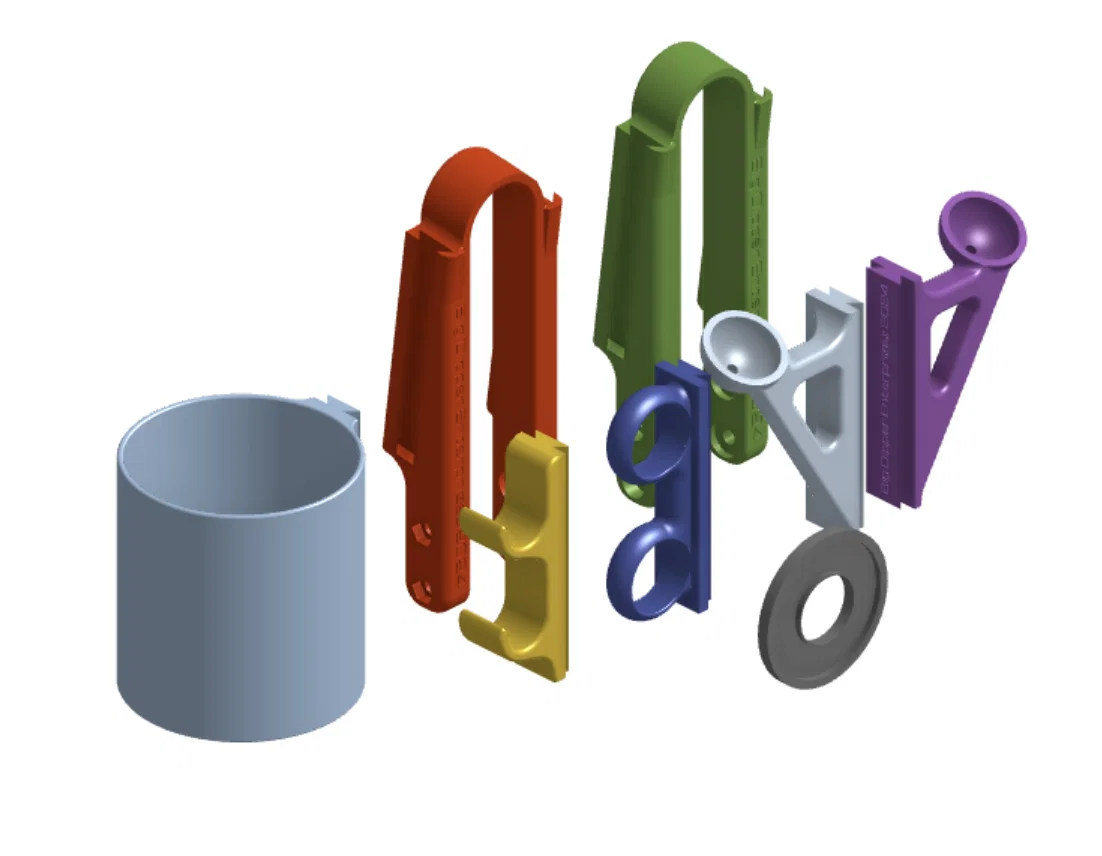

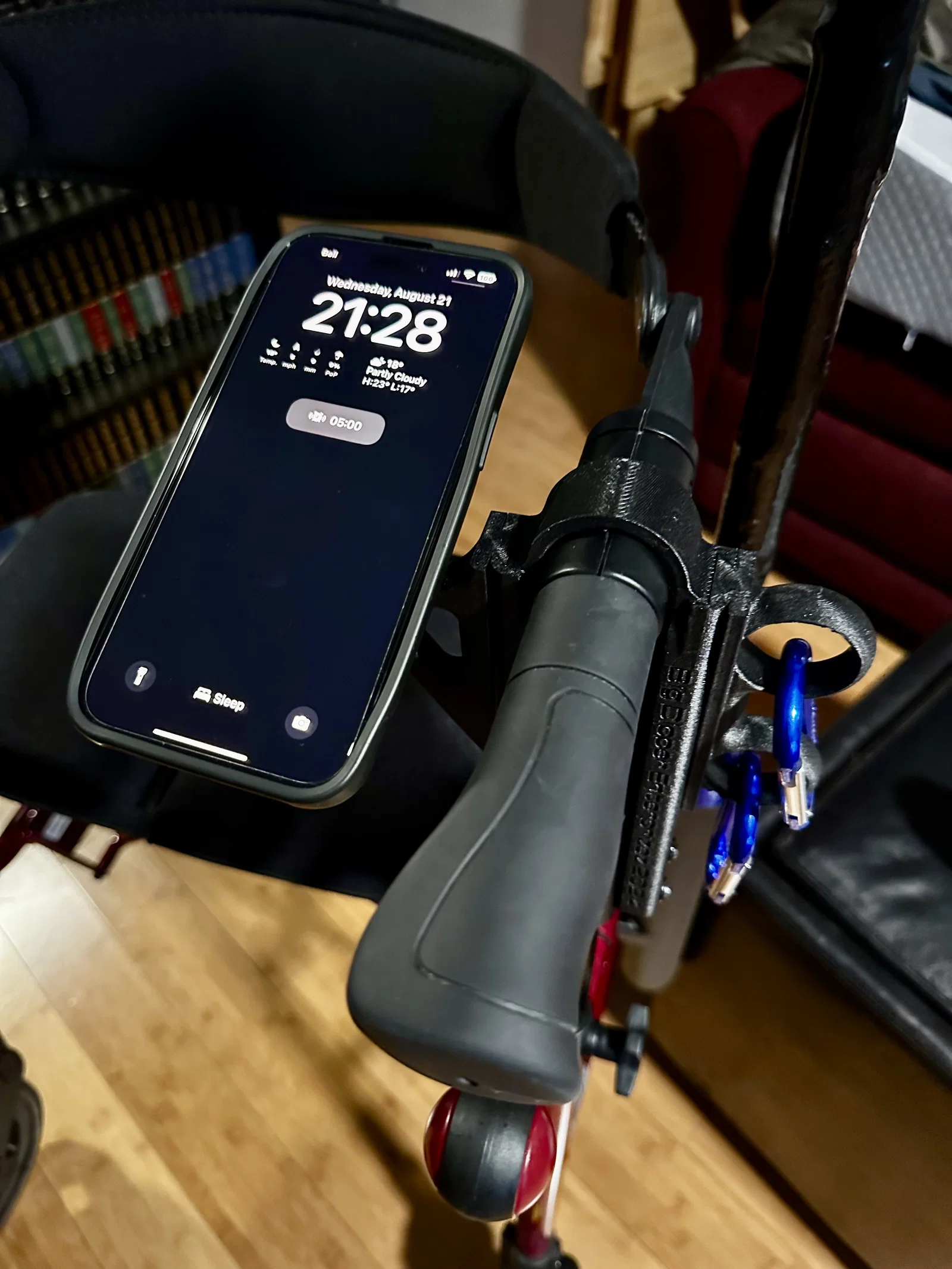

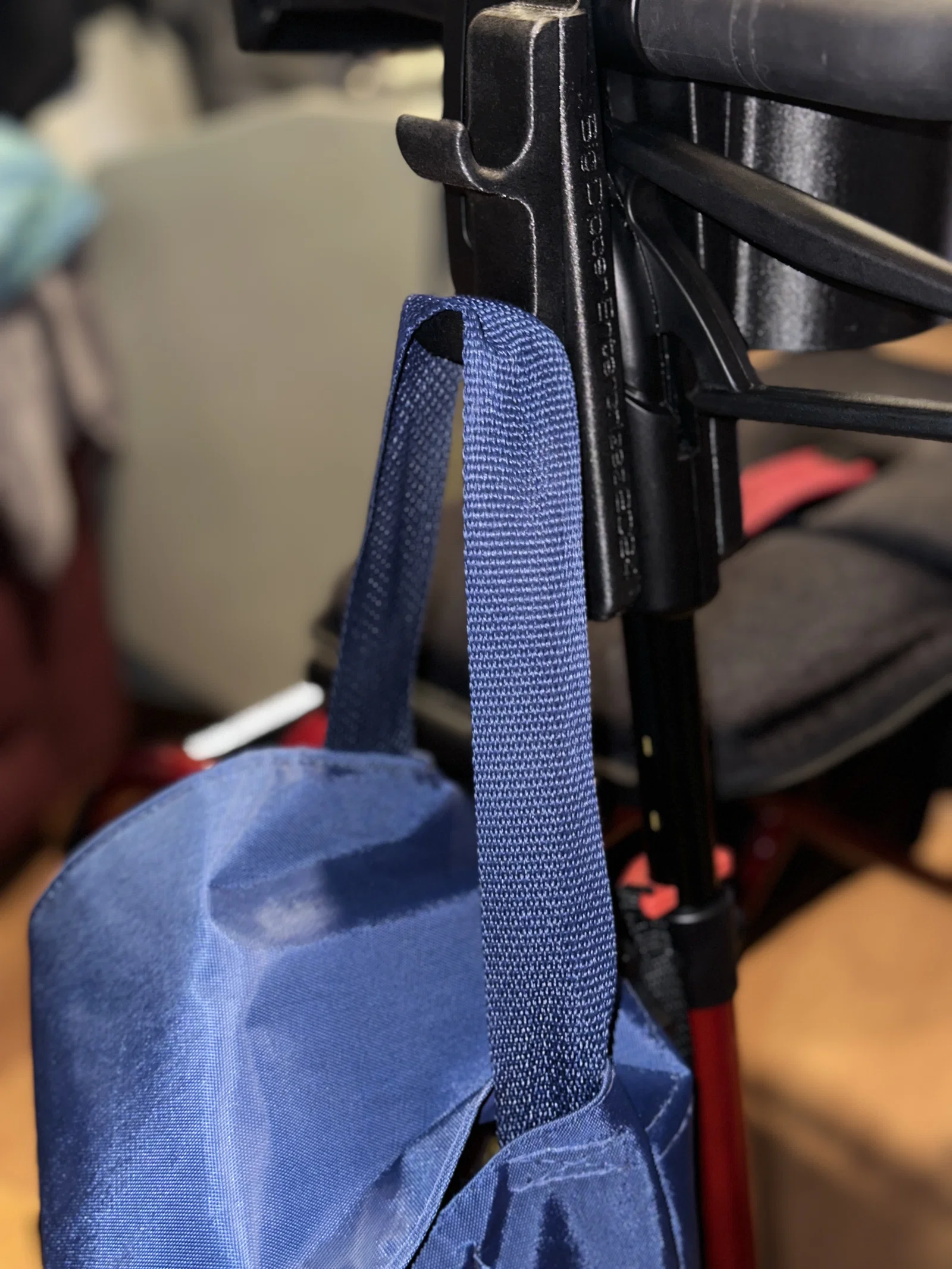

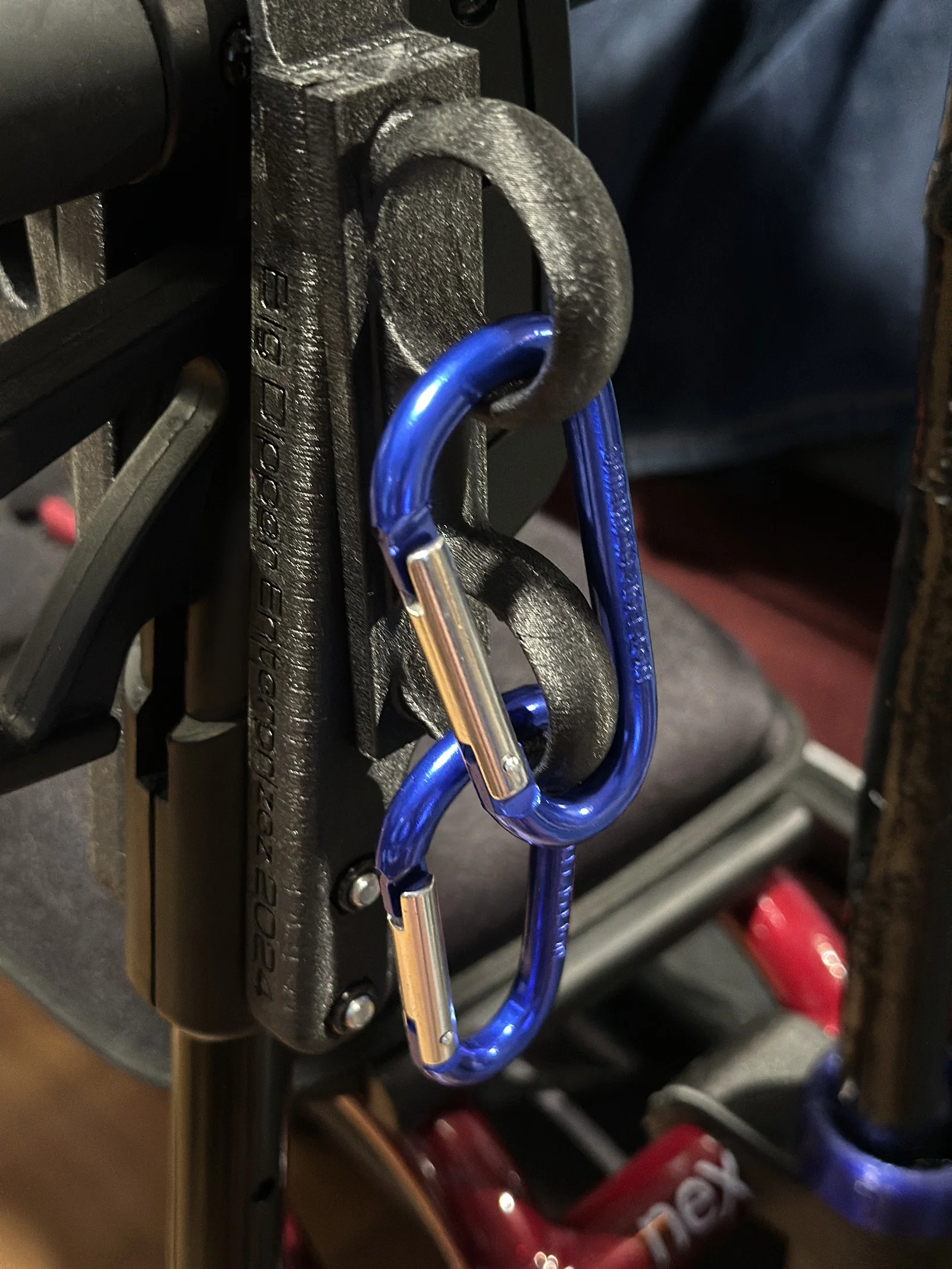

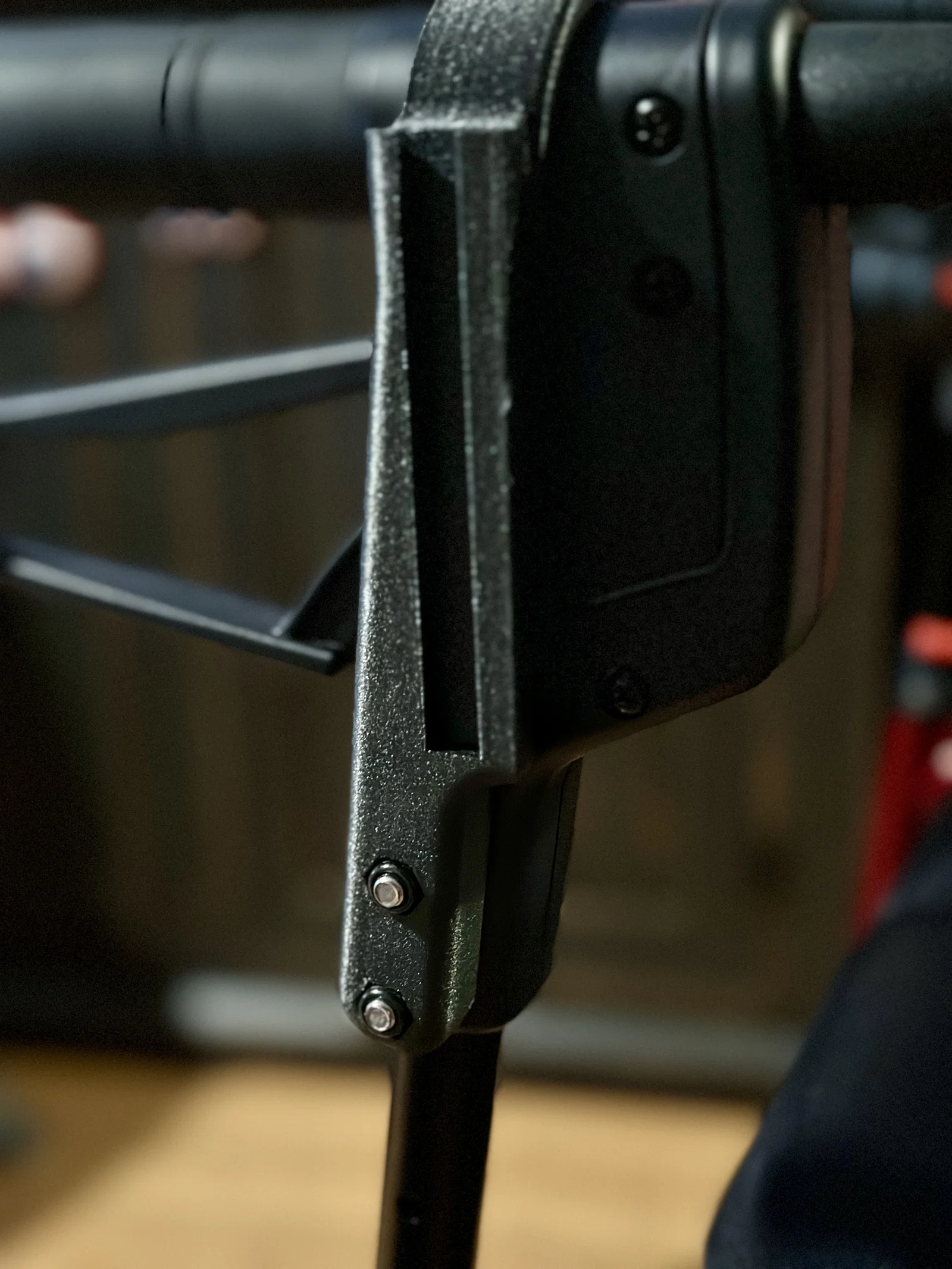

Mình đã thiết kế một cặp adapter để gắn vào hai bên xe lăn/khung tập đi NEXUS Rollator/Walker, nhằm cho phép gắn thêm bất kỳ món nào dùng kiểu ngàm lắp “dovetail style”. Mình có kèm theo: một Cup Holder, một móc treo túi đi chợ, một vòng treo carabiner, và một ngàm để gắn phần gimbal của bộ Quad Lock iPhone Case Mount. Bạn sẽ cần gimbal mount và núm vặn (knob) từ Quad Lock (xem hình). Mình dùng vòng nam châm màu đen từ ốp Quad Lock, rồi thay bằng vòng màu xanh. Vòng nam châm (mag ring) là dạng press-fit vào adapter Quadlock Magnetic Mount. Nhớ canh đúng cực (polarity). Phần gimbal mount cũng là press-fit vào lỗ ở giữa của adapter điện thoại. Nếu bạn không dùng Quad Lock, bạn phải tự làm ngàm gắn điện thoại của riêng bạn. Gắn hết mấy món này vô là sẵn sàng “chiến” mọi tình huống luôn!

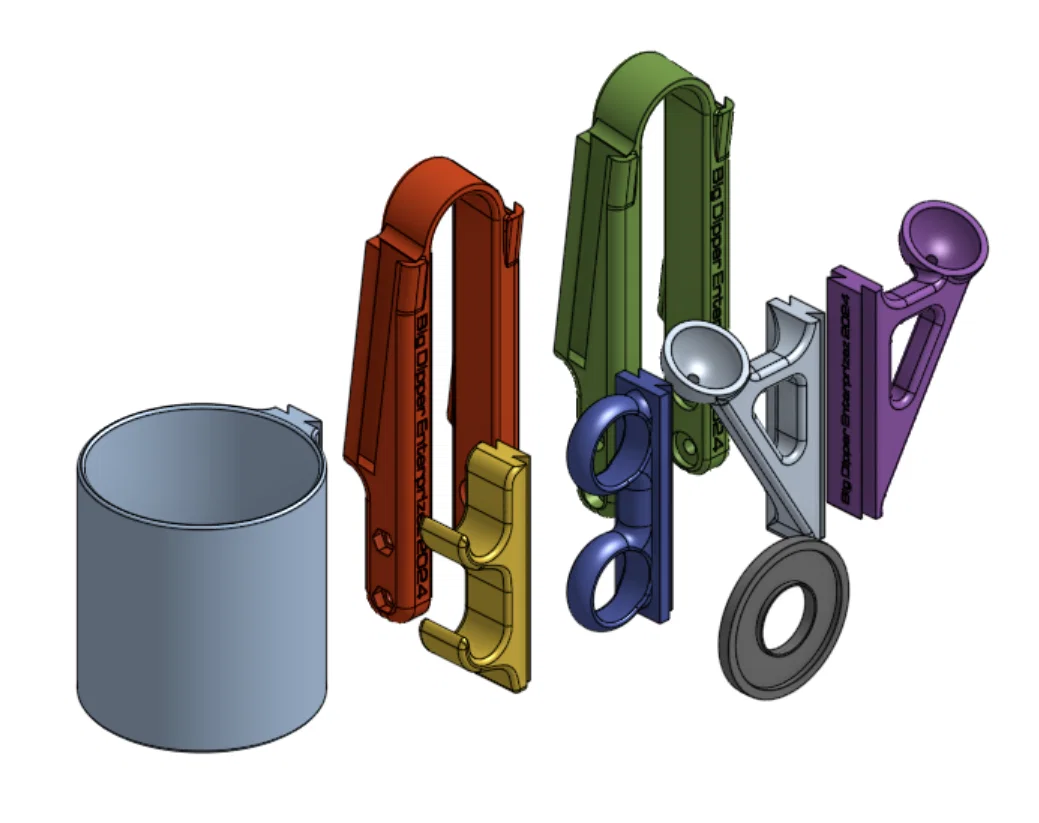

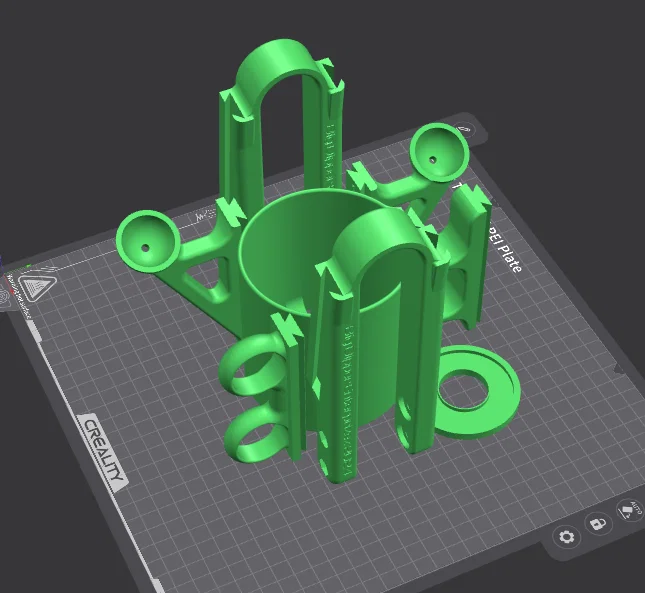

Bạn sẽ cần dùng supports để in tất cả mọi thứ, trừ cái cup holder. Mình đã in bằng cả supports thường và tree supports. Bạn tự cân nhắc cái nào hợp máy/hợp setting của bạn nhất. Các chi tiết được vẽ trên OnShape. Mình sẽ kèm file STEP nếu bạn muốn chỉnh sửa. Mình in bằng PET-CF, 25% Gyroid Infill, 4 Wall Loops, không Brim, và layer 0.2mm. In theo phương thẳng đứng, để phần ngàm trượt (slide attachment) không nằm sát mặt bed là tốt nhất, vì độ khít rất sát và không chịu được méo/distortion nhiều.

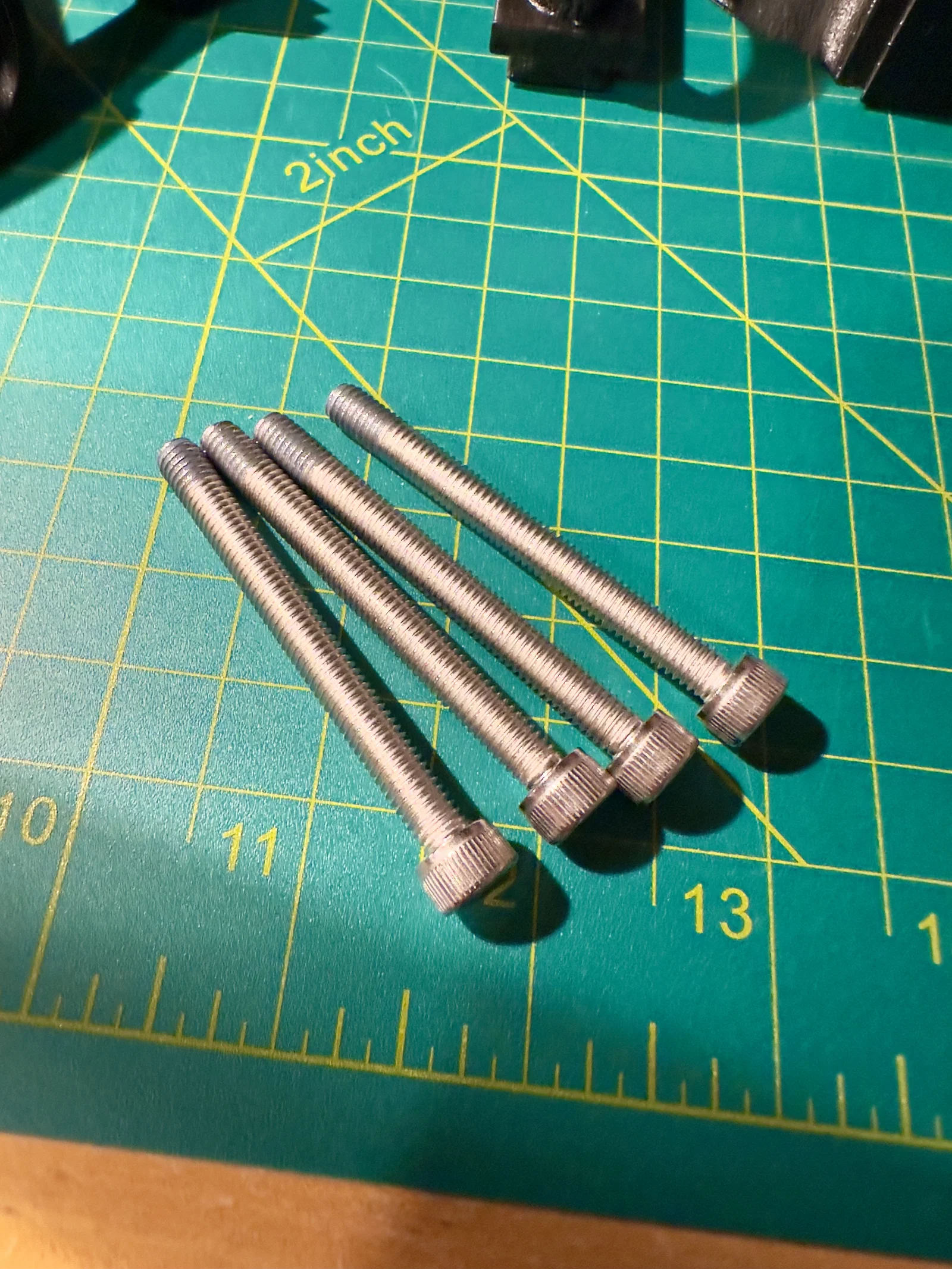

Bạn sẽ cần 4 con bulông M6 x 60mm, bước ren 1.0 (1.0 Thread Pitch) loại Socket Head. Dùng shoulder bolt thì tốt nhất, nhưng mình không kiếm được đúng size. Có thể tái sử dụng lại đai ốc (nuts). Chấm một chút Blue Threadlock lên bulông, nhưng nhớ để nó khô rồi hãy lắp ngàm, vì thread lock có thể làm tan một số loại nhựa. Lúc ráp đừng nản nha; bạn cần tỉa/cắt gọn chỗ supports bám thật kỹ, vì mọi thứ trong mẫu này đều làm theo dung sai chặt (đúng ra phải vậy). :-)

Ver 1.2 — Chỉnh nhẹ về mặt thẩm mỹ (cosmetic) cho các vòng carabiner loop.
