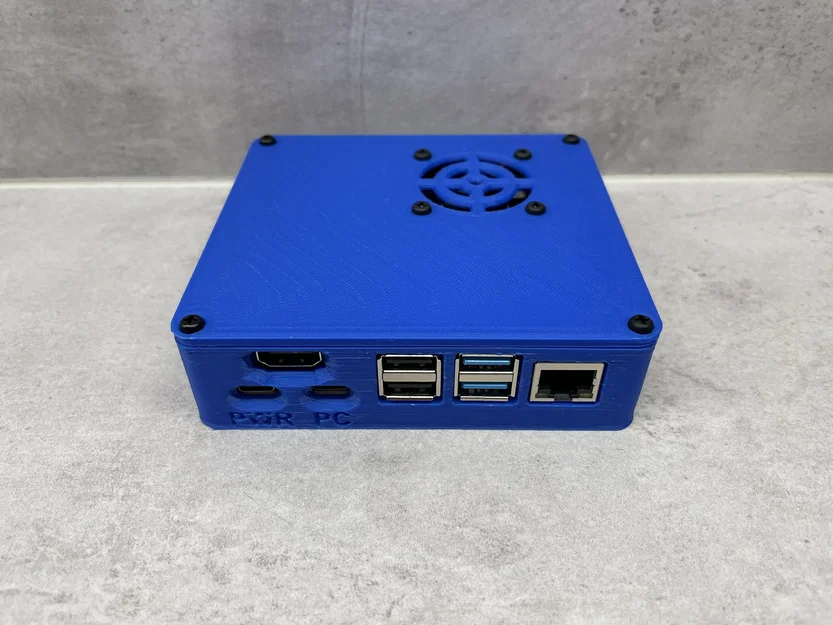

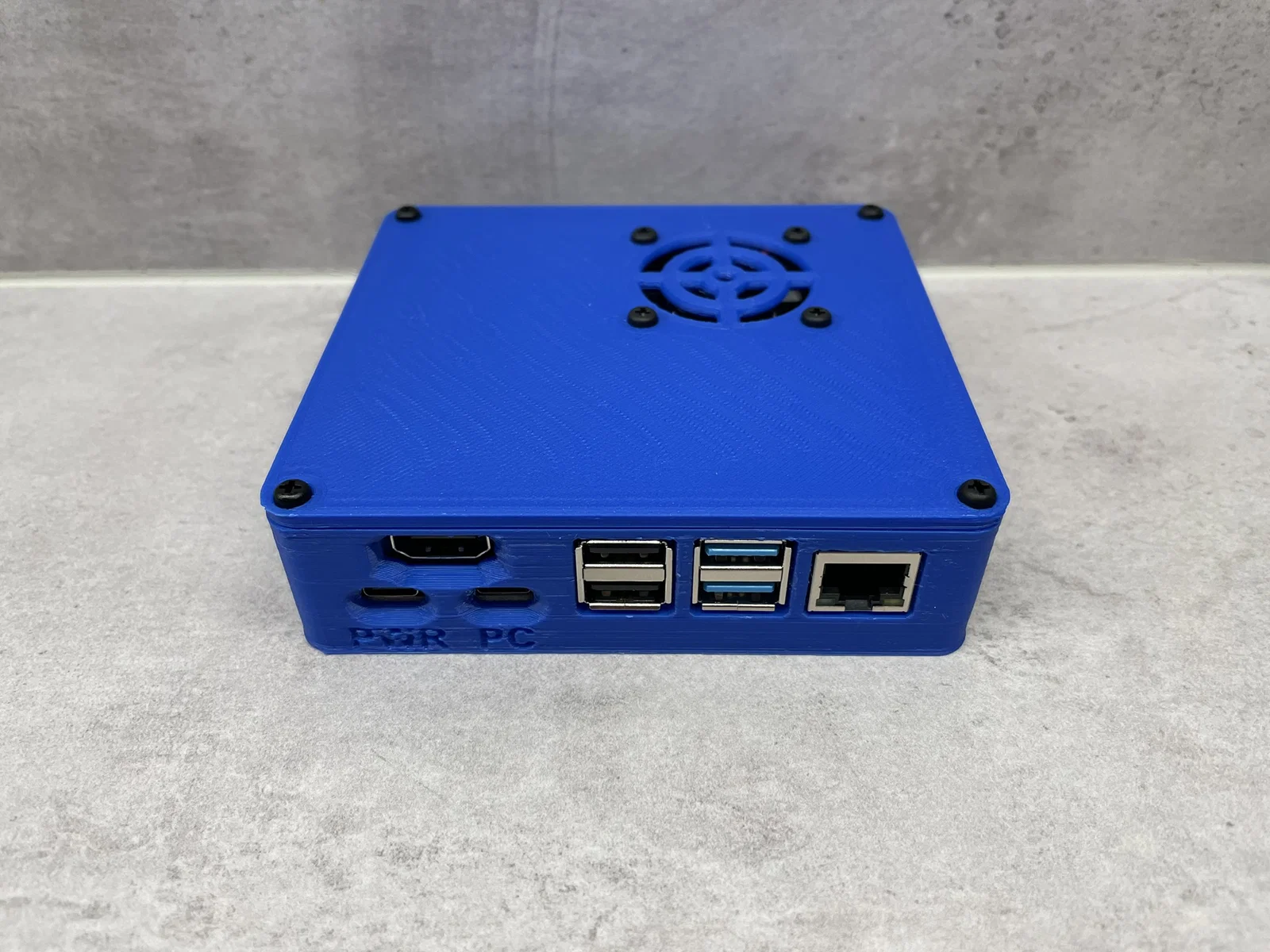

Case DIY cho PiKVM (Đang cập nhật)

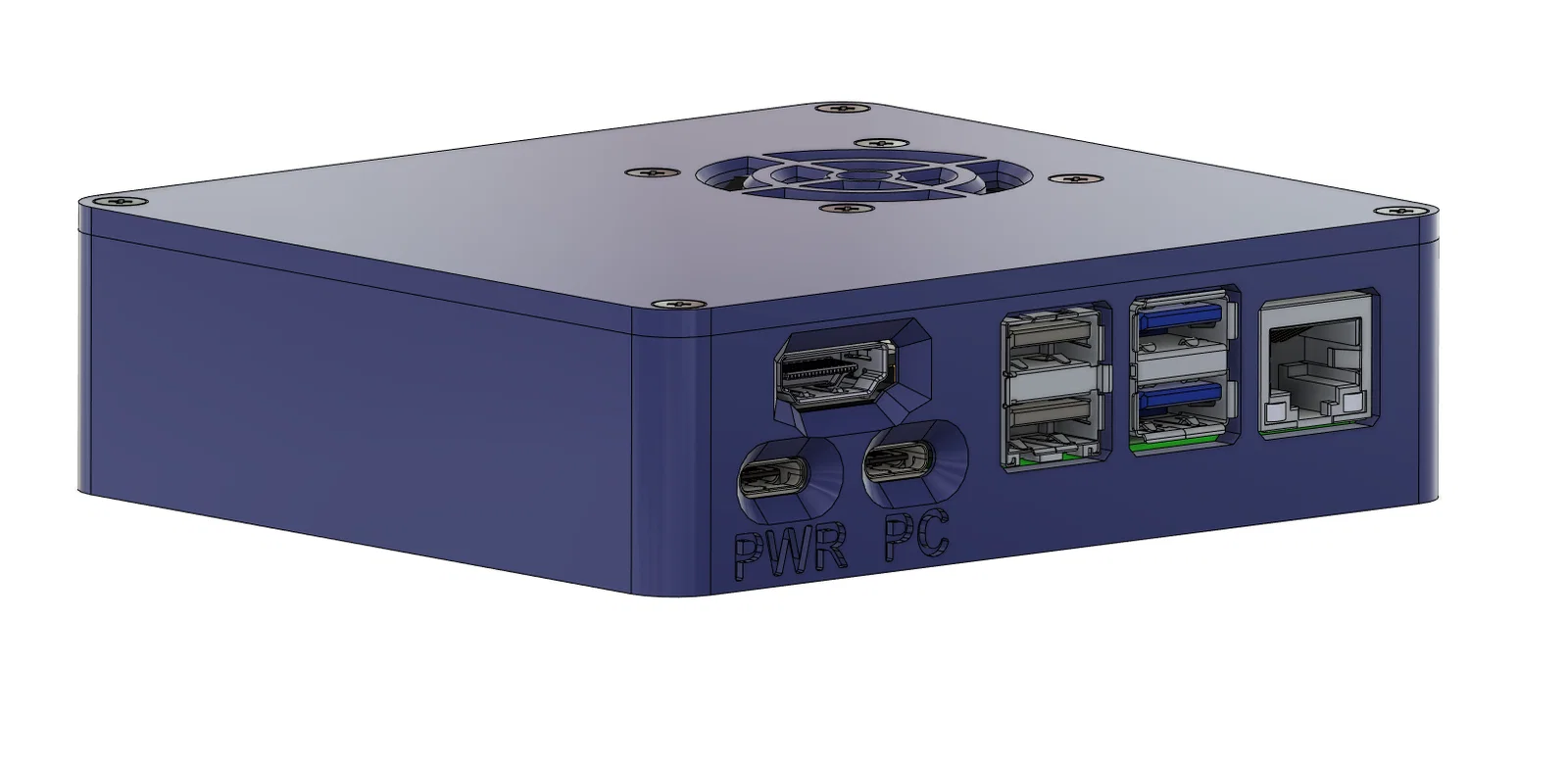

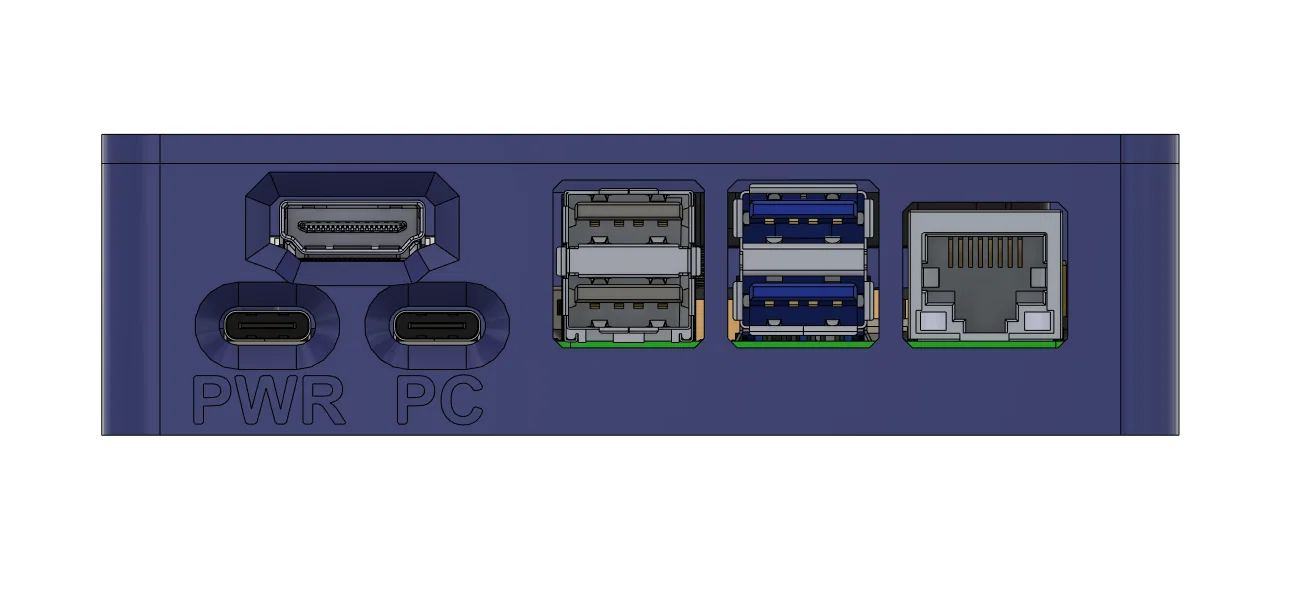

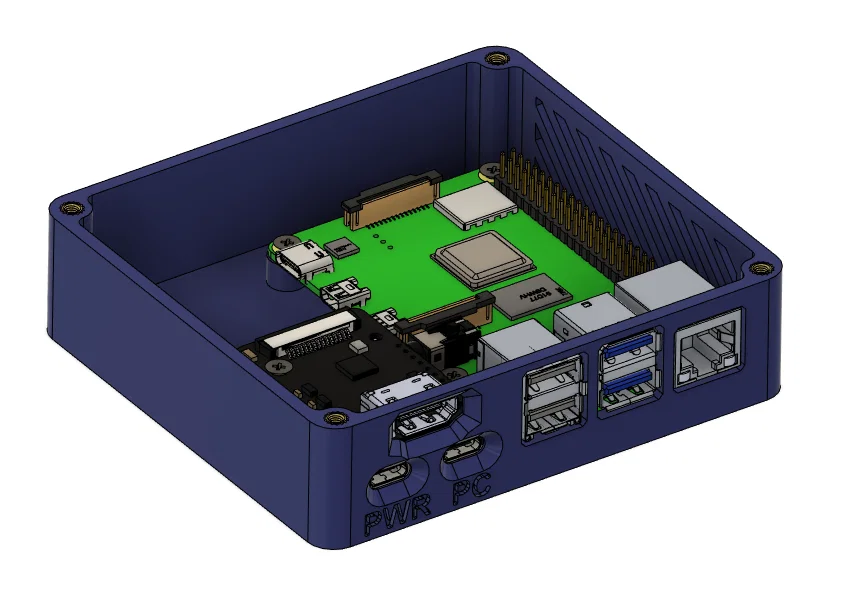

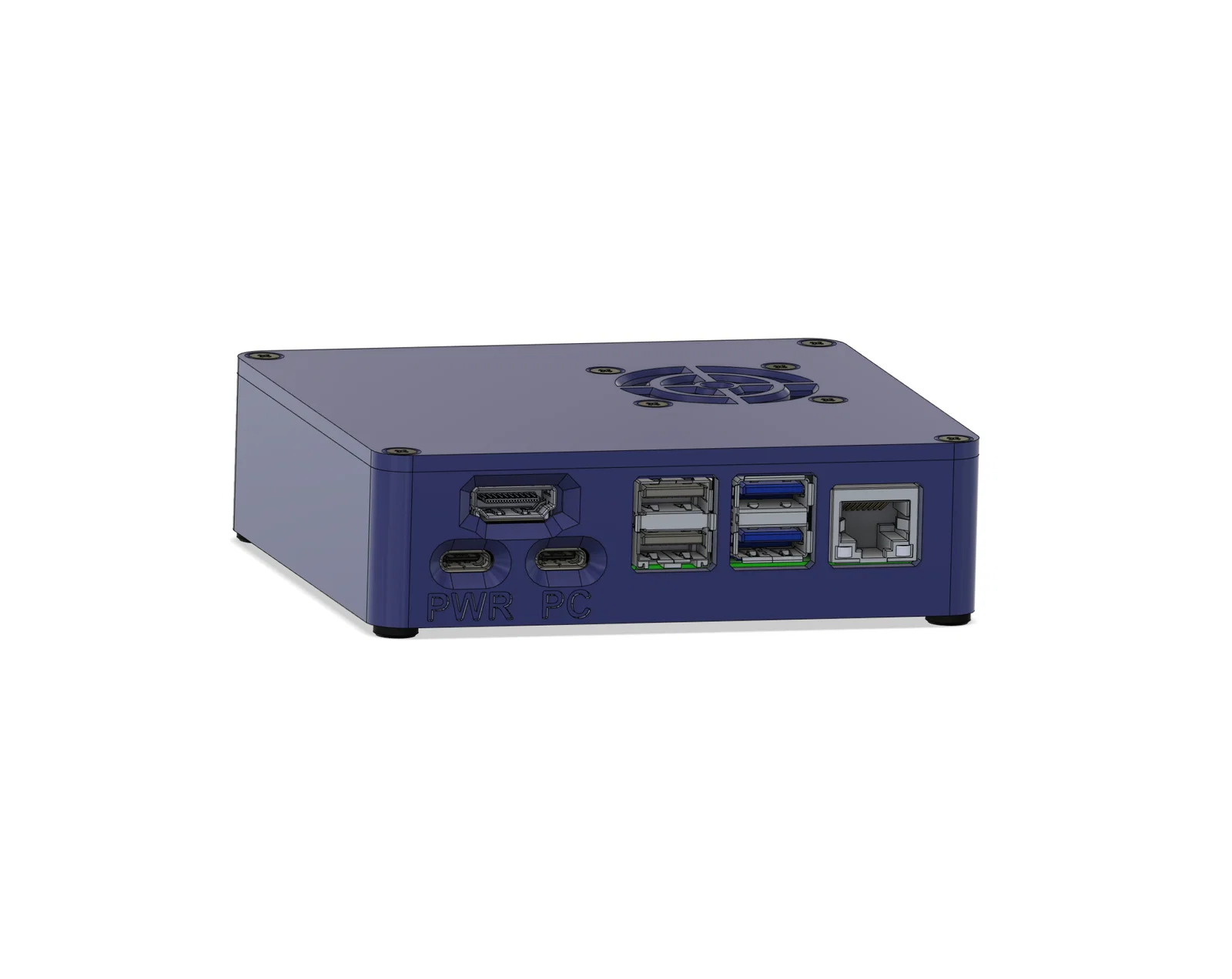

Case cho PiKVM DIY

Dự án mã nguồn mở IP-KVM PiKVM. (https://pikvm.org/)

Lưu ý: Mẫu thiết kế này vẫn đang trong quá trình hoàn thiện.

Đây là bản thiết kế ý tưởng. Đã có thể in và sử dụng bình thường, nhưng vẫn cần một số thay đổi về thiết kế. Hiện tại đã có các điều chỉnh nhưng vẫn đang trong giai đoạn thử nghiệm. Vẫn còn vài vấn đề nhỏ về độ hở (clearance). Có khả năng mình sẽ làm một đợt thiết kế lại "hoàn chỉnh" hơn (10/08/2024).

Các linh kiện cần thiết:

• Raspberry Pi 4
• Bộ chuyển đổi HDMI sang CSI
• Bộ chia USB-C/PWR
• Quạt 4010 5v (tùy chọn)
• Ốc cấy nhiệt (heated inserts) M2.5
• Ốc M2.5 (kèm bu-lông cho quạt)
• Cáp USB-C ngắn (nguồn + dữ liệu)

Lưu ý về linh kiện: Sử dụng ốc cấy và ốc vít M3 cho phần nắp và quạt. Dùng M2.5 cho phần linh kiện điện tử.

v1.1

v.1.0

Nhật ký thay đổi:

• v1.0 - Phiên bản 1.0 (ý tưởng)

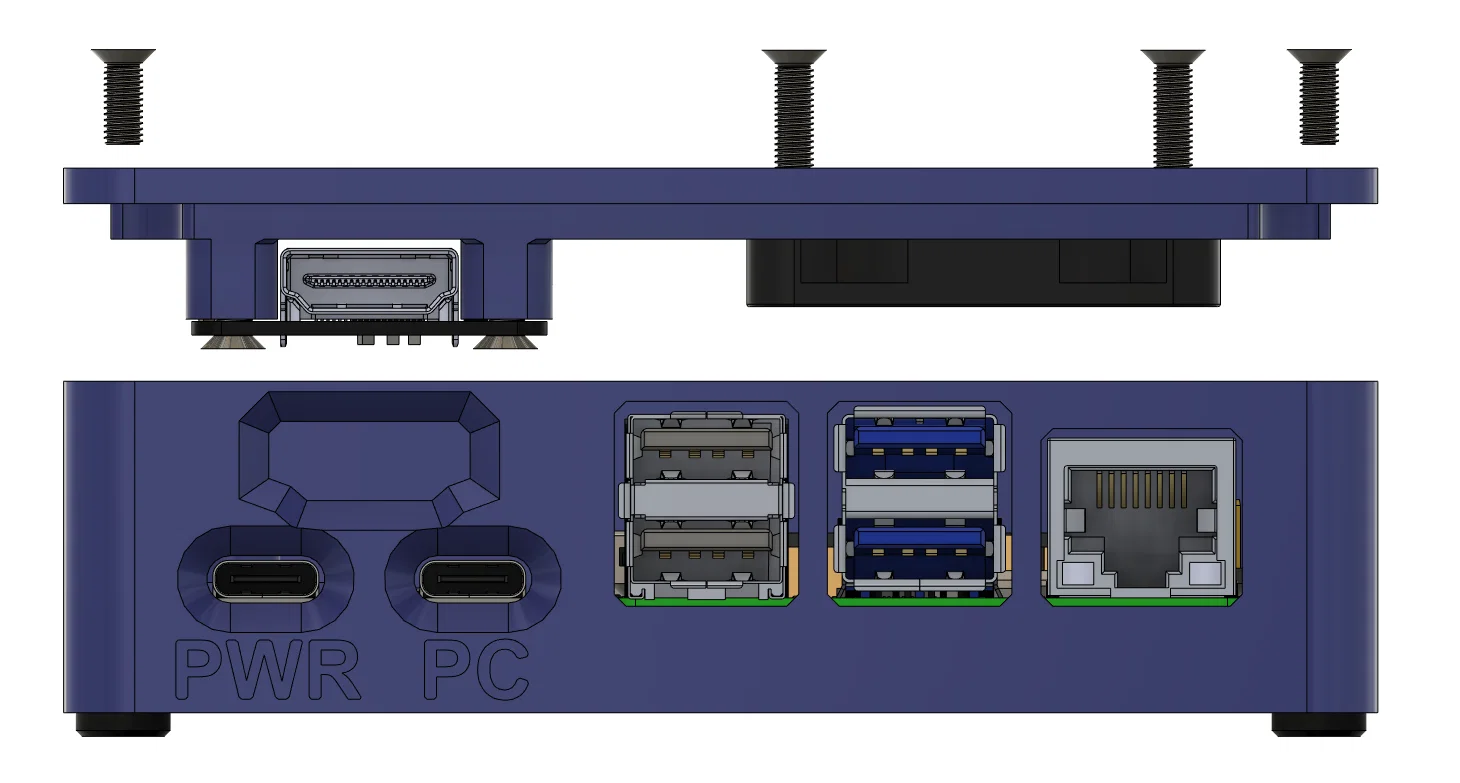

• v1.1 - Thiết kế lại phần nắp. Bo mạch chuyển đổi HDMI sang CSI giờ đã có thể bắt ốc trực tiếp lên nắp. (07/08/2024)

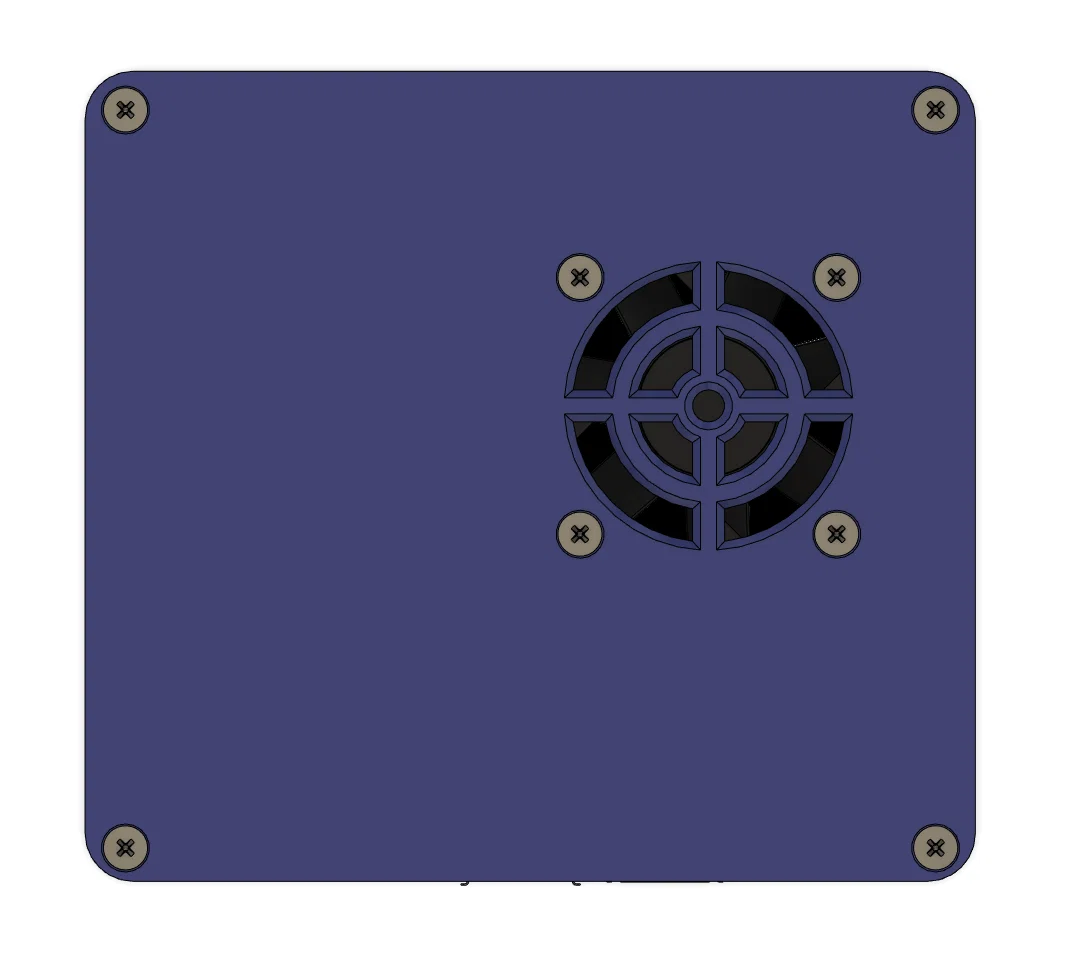

• v1.1.1 - Thay đổi nhỏ ở phần nắp. Vị trí quạt được dời đi để chừa chỗ tiếp cận tất cả các chân cắm (pins). (08/08/2024)
• v1.1.2 - Dời vị trí quạt (lần nữa). Cải thiện độ hở cho đầu nối CSI. (10/08/2024)
