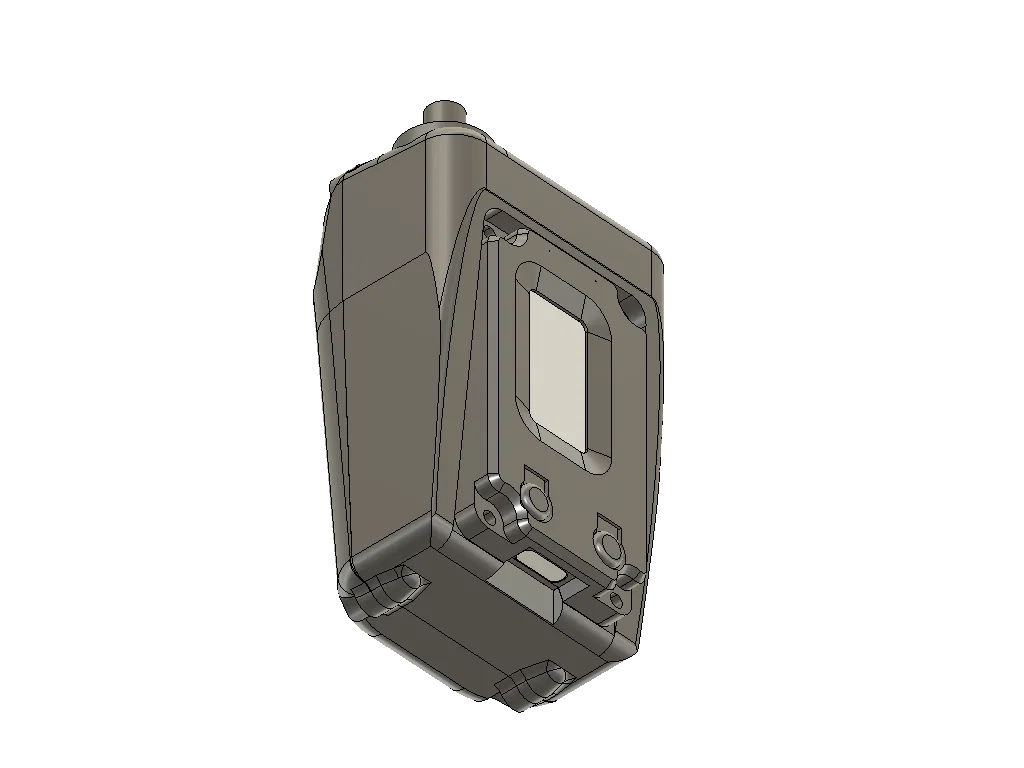

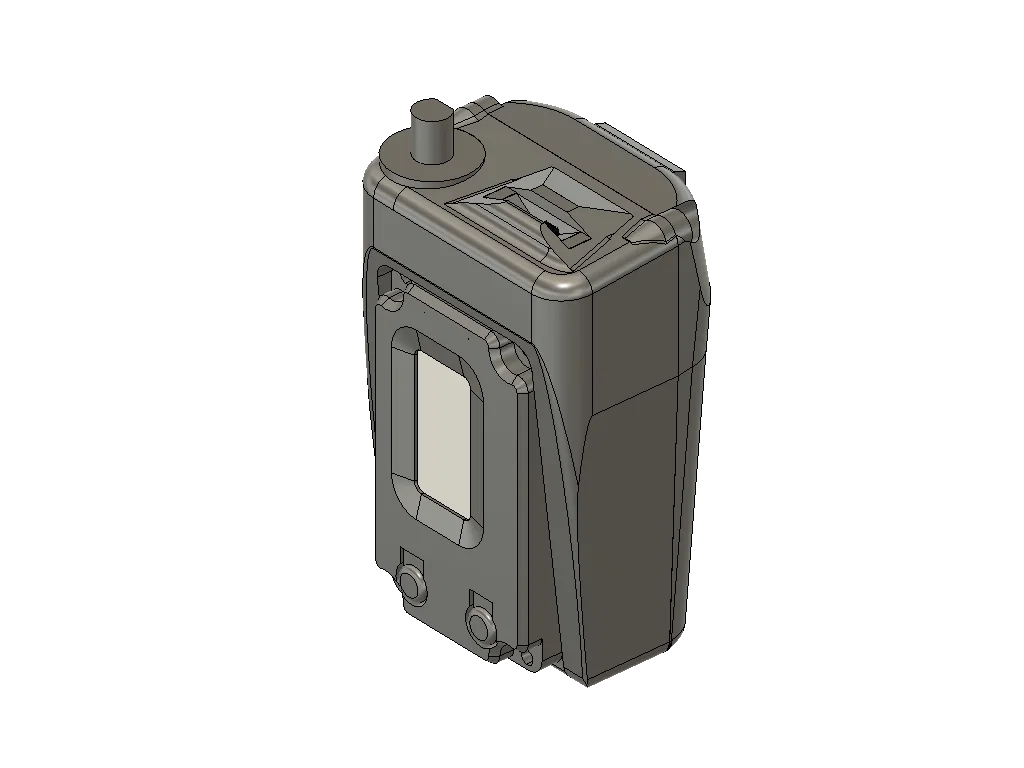

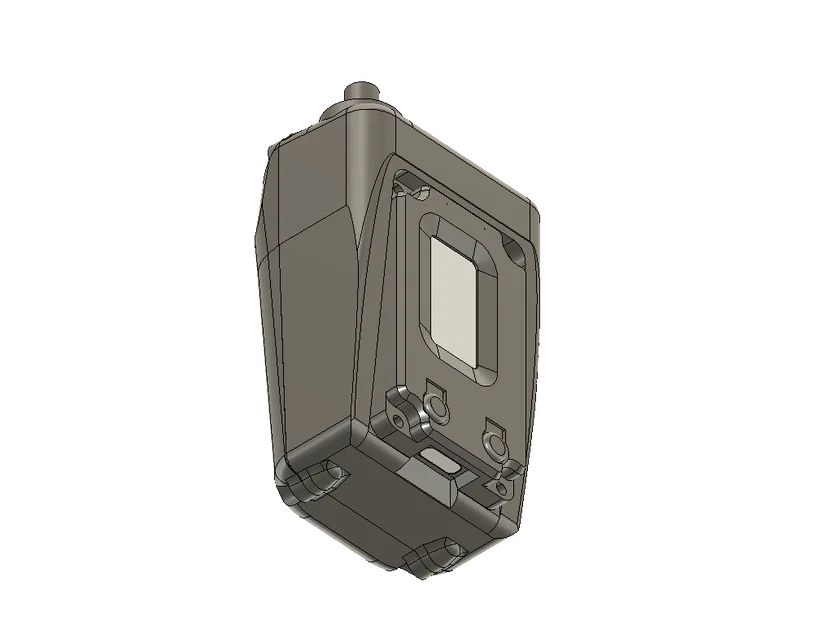

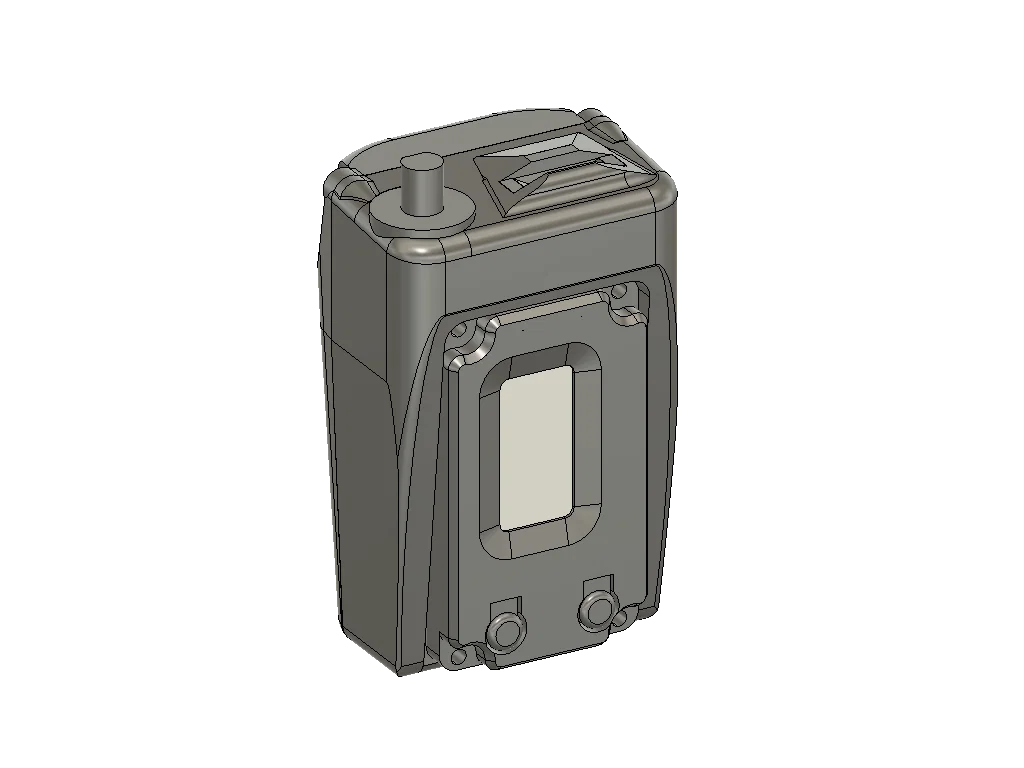

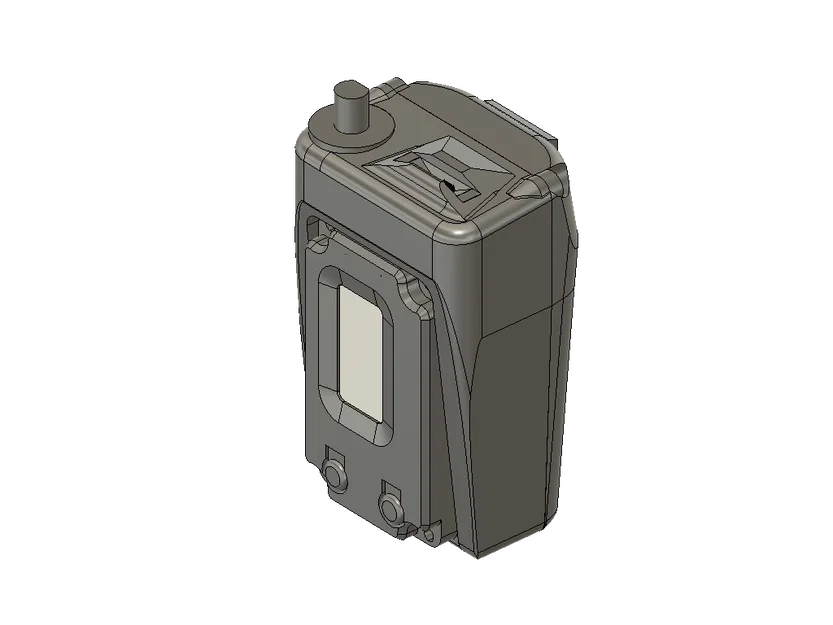

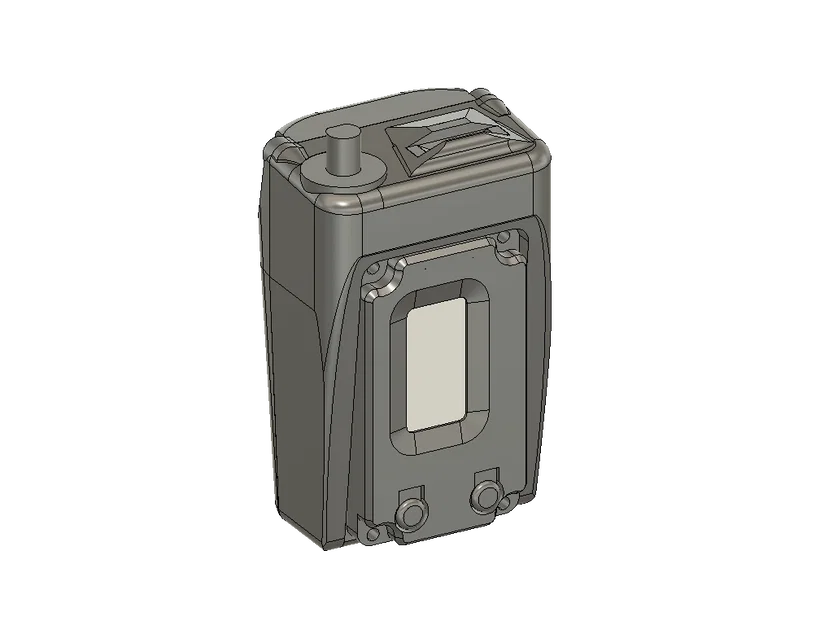

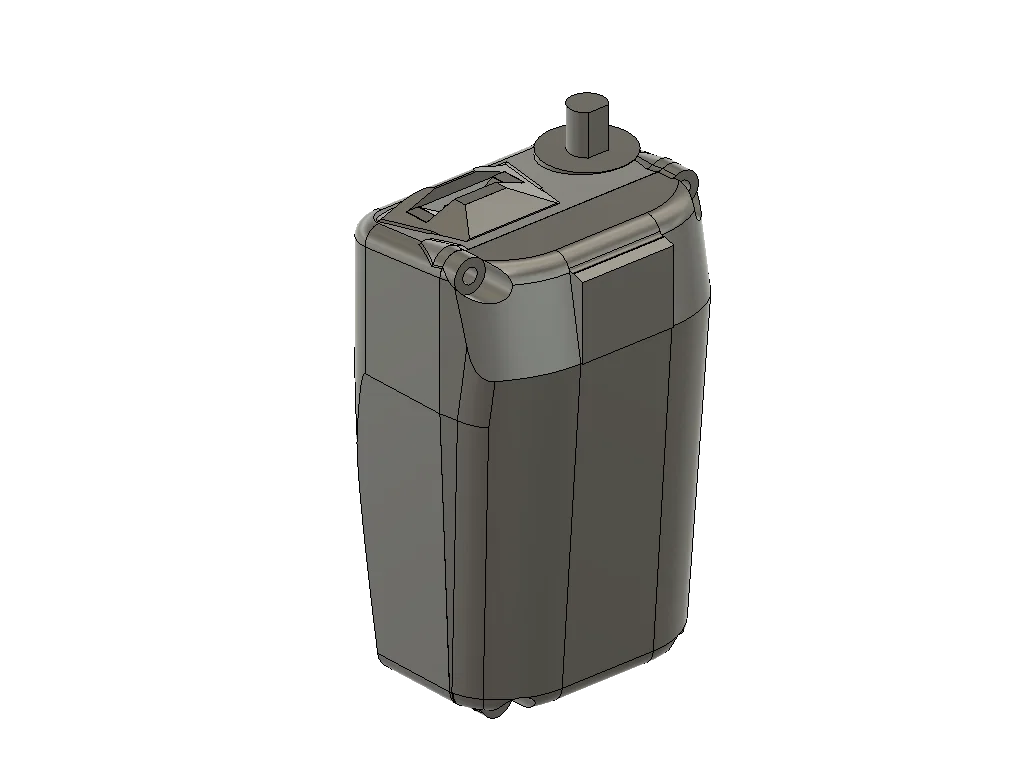

GDMK Heltec v2/v3 Chunk 18650 (dự án case modular) lấy cảm hứng Meshtastic

Một bộ case cho Heltec được thiết kế gọn nhưng có khay pin dùng “đã” hơn một chút.

Ghé tụi mình: Gendemik.co.uk

Các file STL mới hơn có thể lấy tại link ở trên.

Đã thử nghiệm thực tế như “daily driver” và cũng được một vài anh em trong cộng đồng Meshtastic khu vực UK NW sử dụng.

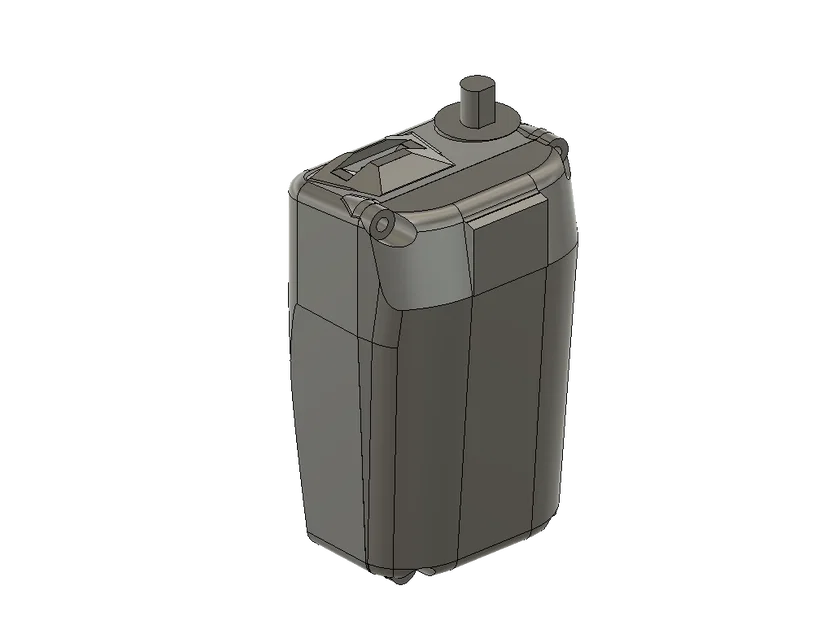

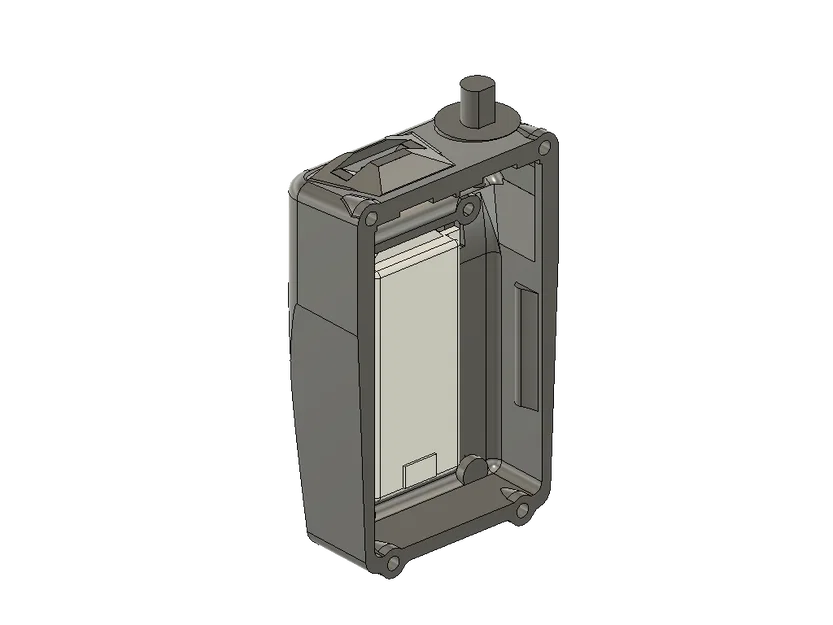

Nếu bạn muốn một cái case “chunky” để xách node đi đây đó thì đúng cái này. Thiết kế để in dễ dàng và chỉ cần infill vừa phải chứ không phải 100%. Mục tiêu là bảo vệ cặp pin 18650 khỏi va đập. Nếu phần bình luận đủ nhiều quan tâm thì có thể sẽ có các bản chỉnh sửa tiếp theo. Lưu ý: case này sẽ không tự đứng được vì bản thiết kế được phát hành trước khi thêm chân/chống phía sau.

Đây là một thiết kế còn dang dở, mình chưa có thời gian quay lại làm tiếp. Nếu bạn muốn chia sẻ bản remix thì nhắn mình một tin.

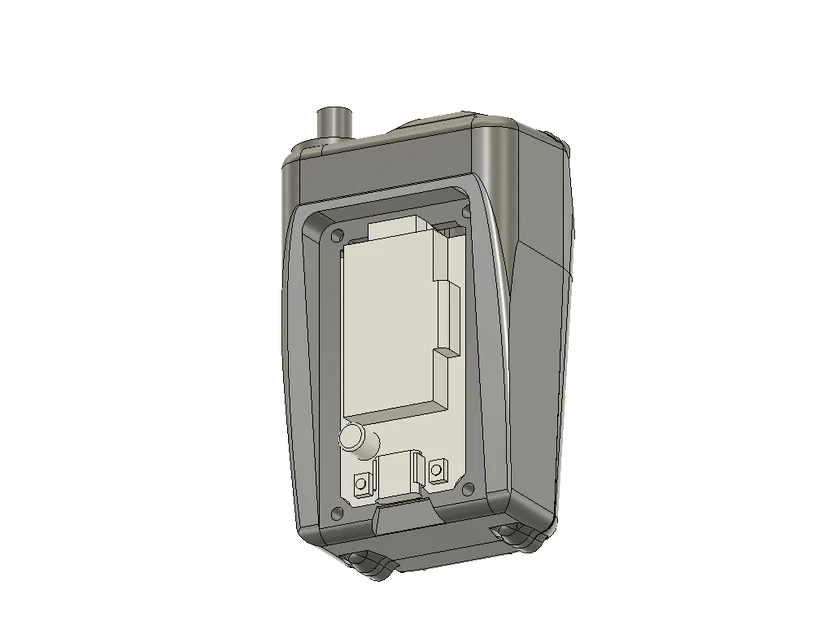

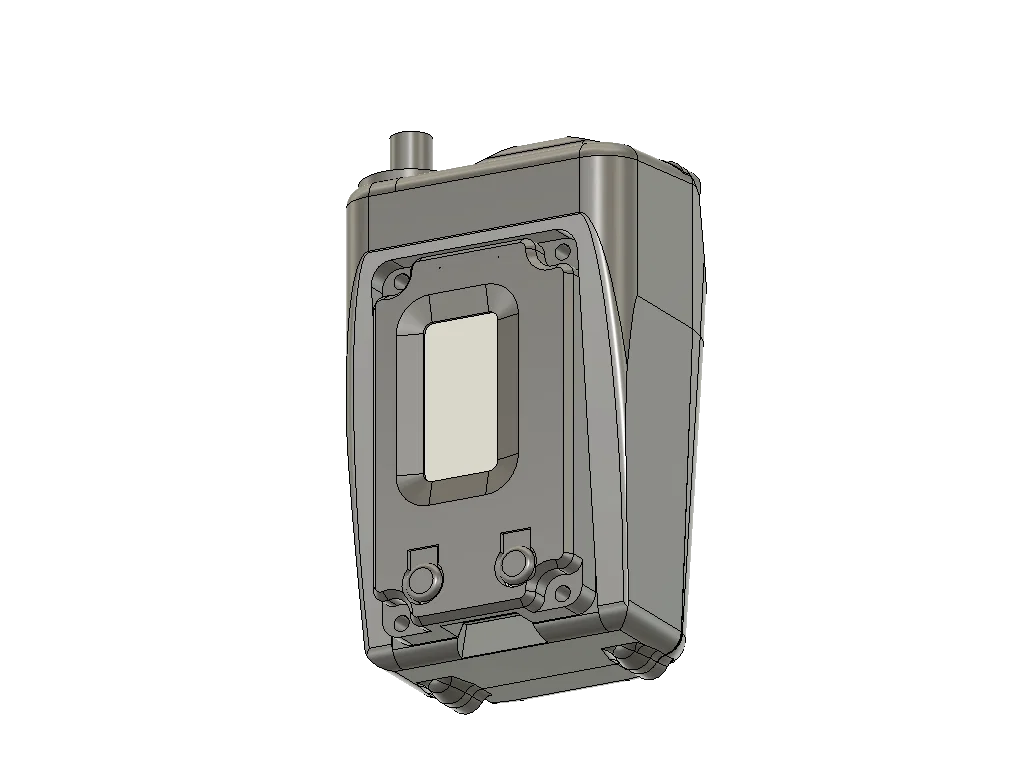

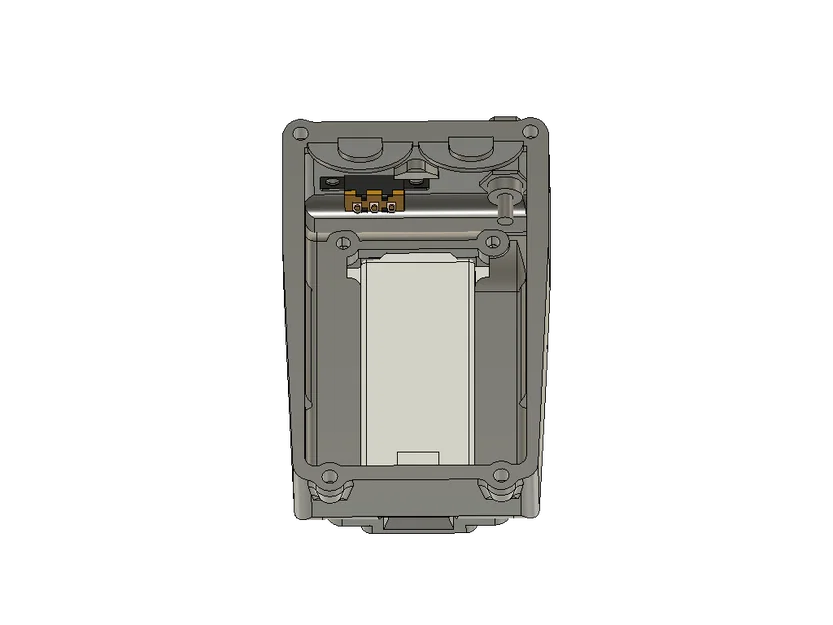

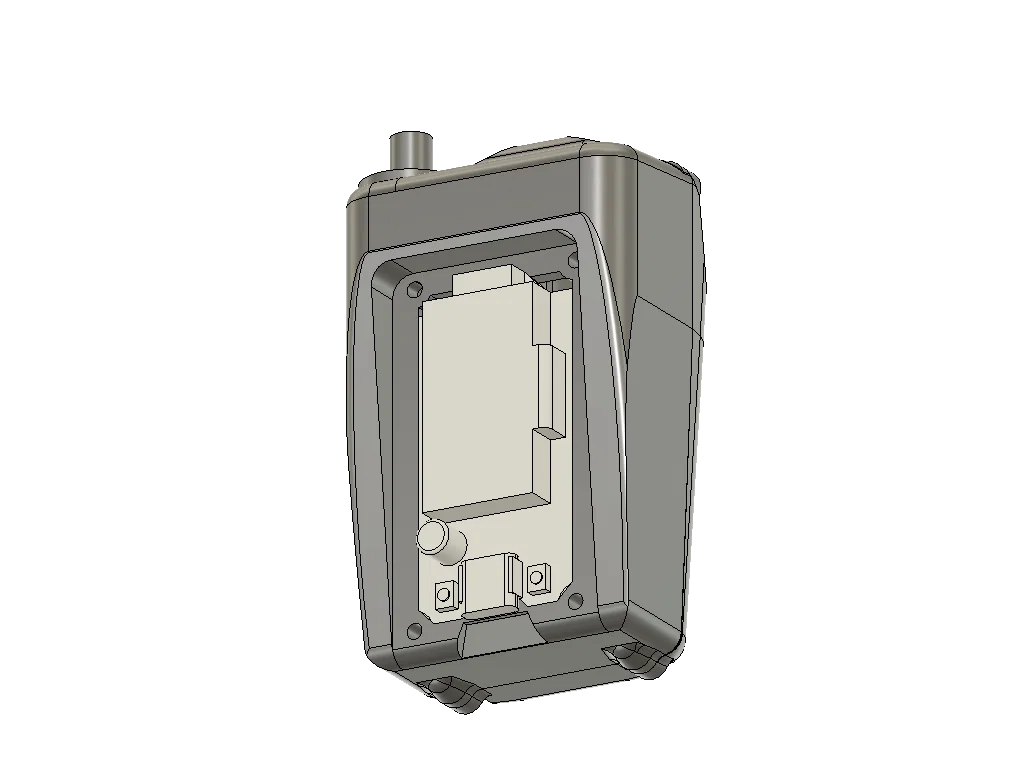

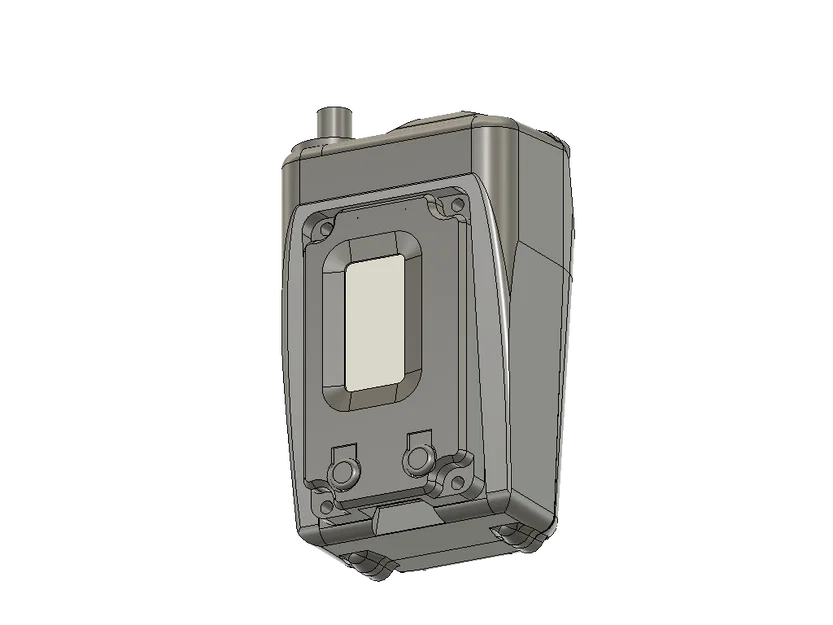

Phần gắn PCB cần cắt để chừa đường truy cập GPIO.

Pin: 2x 18650 vc7 (mỗi viên 3400–3500mah)

Vui lòng cẩn thận khi sử dụng pin 18650!

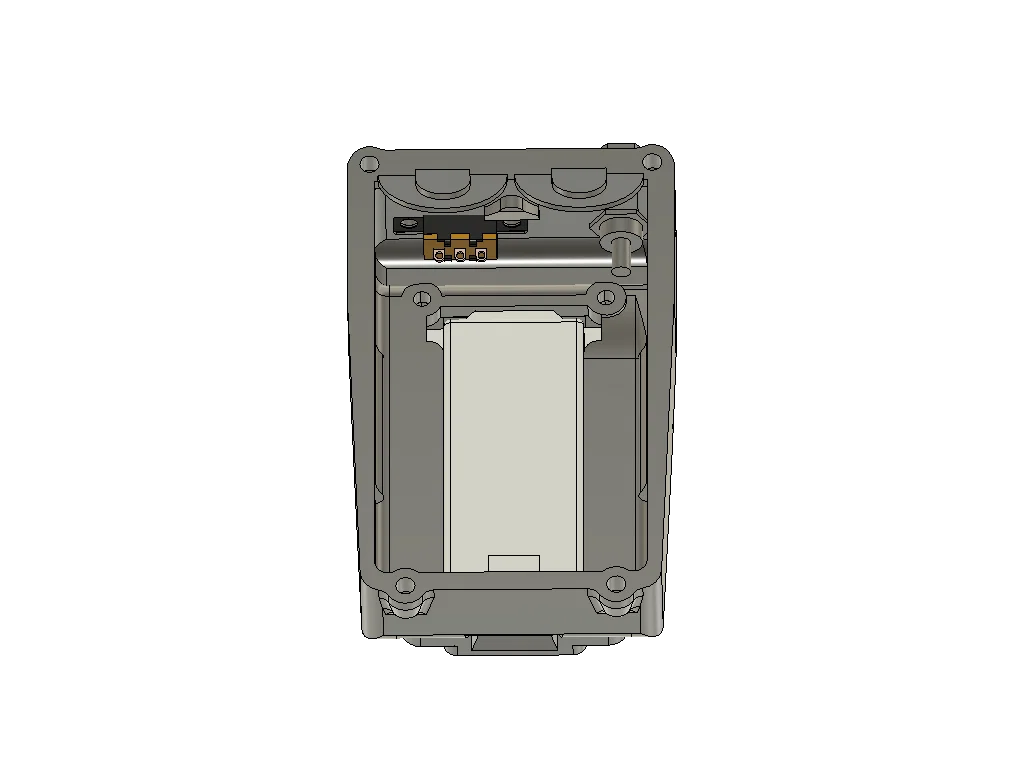

Hỗ trợ SPDT Slide Switch

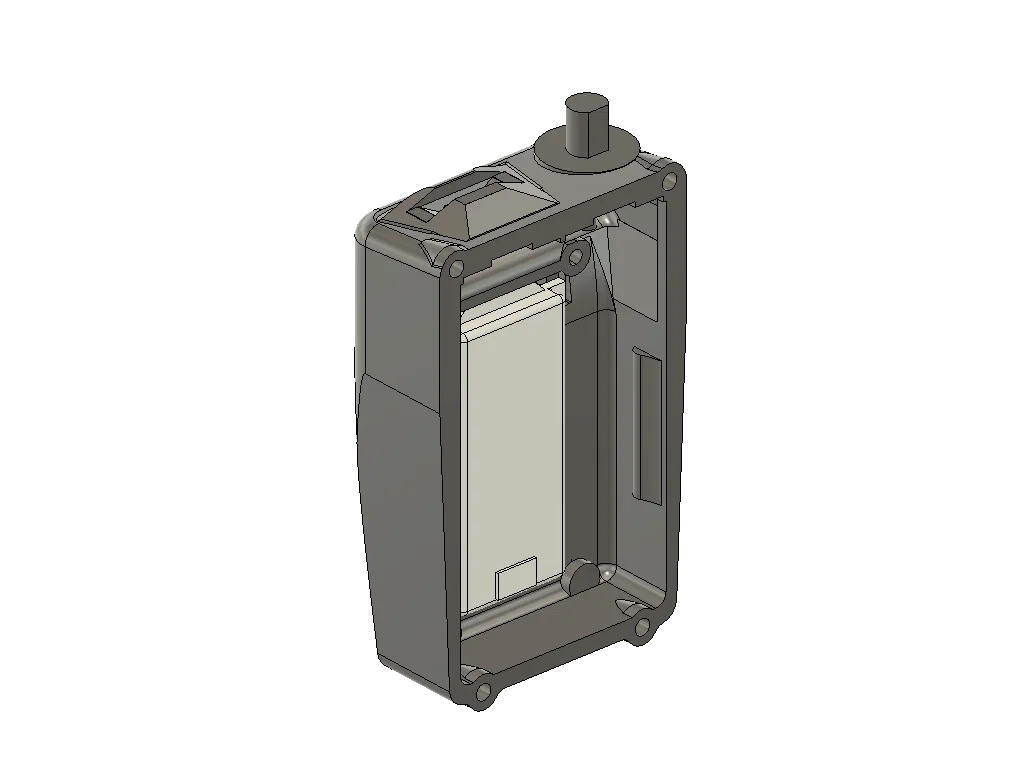

In phần thân chính: đặt nằm ngửa (on its back) và dùng supports. Bọn mình đã in rất ngon trong Cura trên Ender 3 Pro với PLA+.

Cho tụi mình xem thành phẩm của bạn nha – case này sẽ chuyển sang dạng thiết kế trả phí sau 2 tuần promo.

Làm dựa trên plug template của tụi mình:

Iteration: 0.0.1
