Case PC mATX 5.3L siêu gọn có hỗ trợ GPU
Thiết kế case PC mATX siêu nhỏ gọn ~5.3L có hỗ trợ GPU low profile. Chia sẻ kích thước, tương thích linh kiện (mainboard, GPU, PSU, tản), danh sách ốc/insert cần dùng và gợi ý print settings cho panel thoáng khí.
Mô tả
Chào mọi người, đây là thiết kế của mình cho một case mATX siêu nhỏ gọn có hỗ trợ GPU.
Giới thiệu:
Bản build này gần như làm hoàn toàn từ đồ linh kiện dư, nên combo phần cứng nhìn hơi lạ.

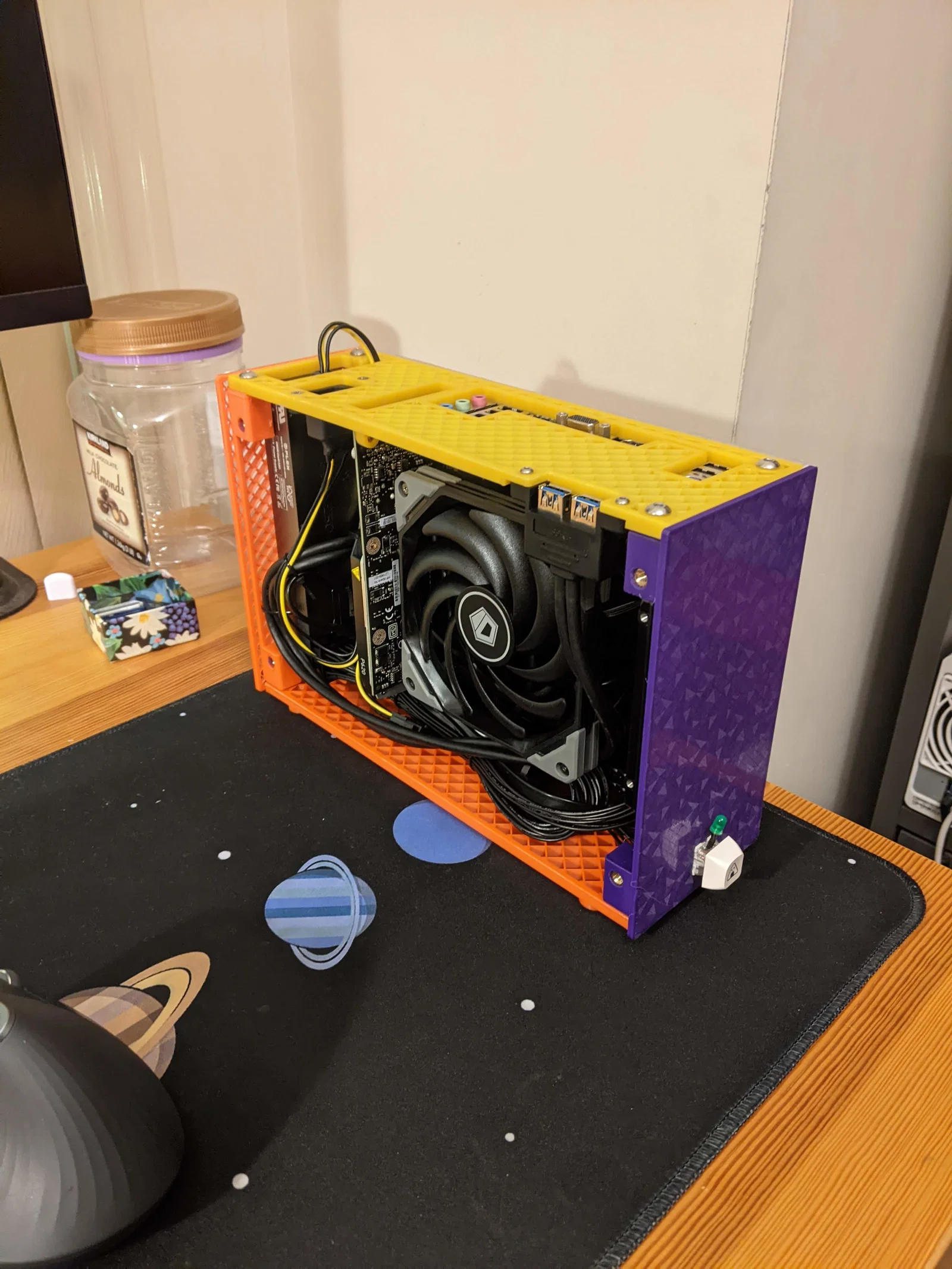

Mình đặt mainboard theo hướng không “truyền thống” để dễ thao tác với rear IO hơn, do PC được để trong một hộc kệ.

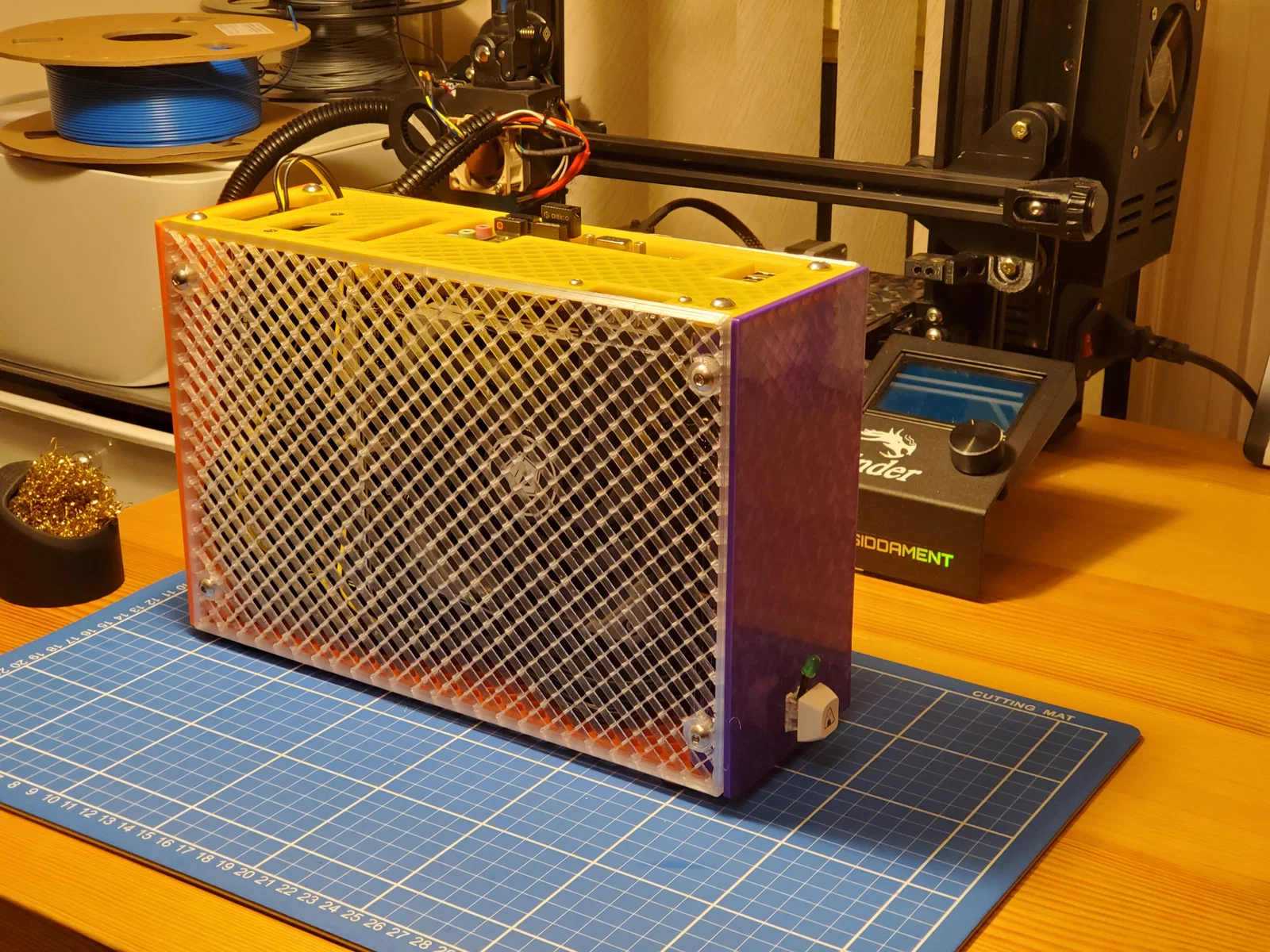

Lắp xong thì case khá chắc chắn. Mình đã bỏ vào túi mang đi mà không gặp vấn đề gì.
Kích thước case:
- 287mm x 98mm x 188mm, 5.29L (không tính chân đế và nút nguồn)
- 298mm x 98mm x 191mm, 5.58L (có tính chân đế và nút nguồn)
Tương thích linh kiện:
- Mainboard: Bất kỳ mATX loại nhỏ/giá rẻ (226mm x 174mm). Lưu ý có thể cần chỉnh sửa tấm top panel nếu rear IO hoặc bố cục khe PCIe của bạn khác — build của mình dùng Biostar A320mh
- GPU: Bắt buộc low profile, có thể dày hơn 1 slot, chiều dài tối đa khoảng ~172mm. Cần tháo bracket gắn — build của mình dùng Quadro P620 (single slot), dài 145mm, 40W TDP
- PSU: HDplex GaN 250W aio

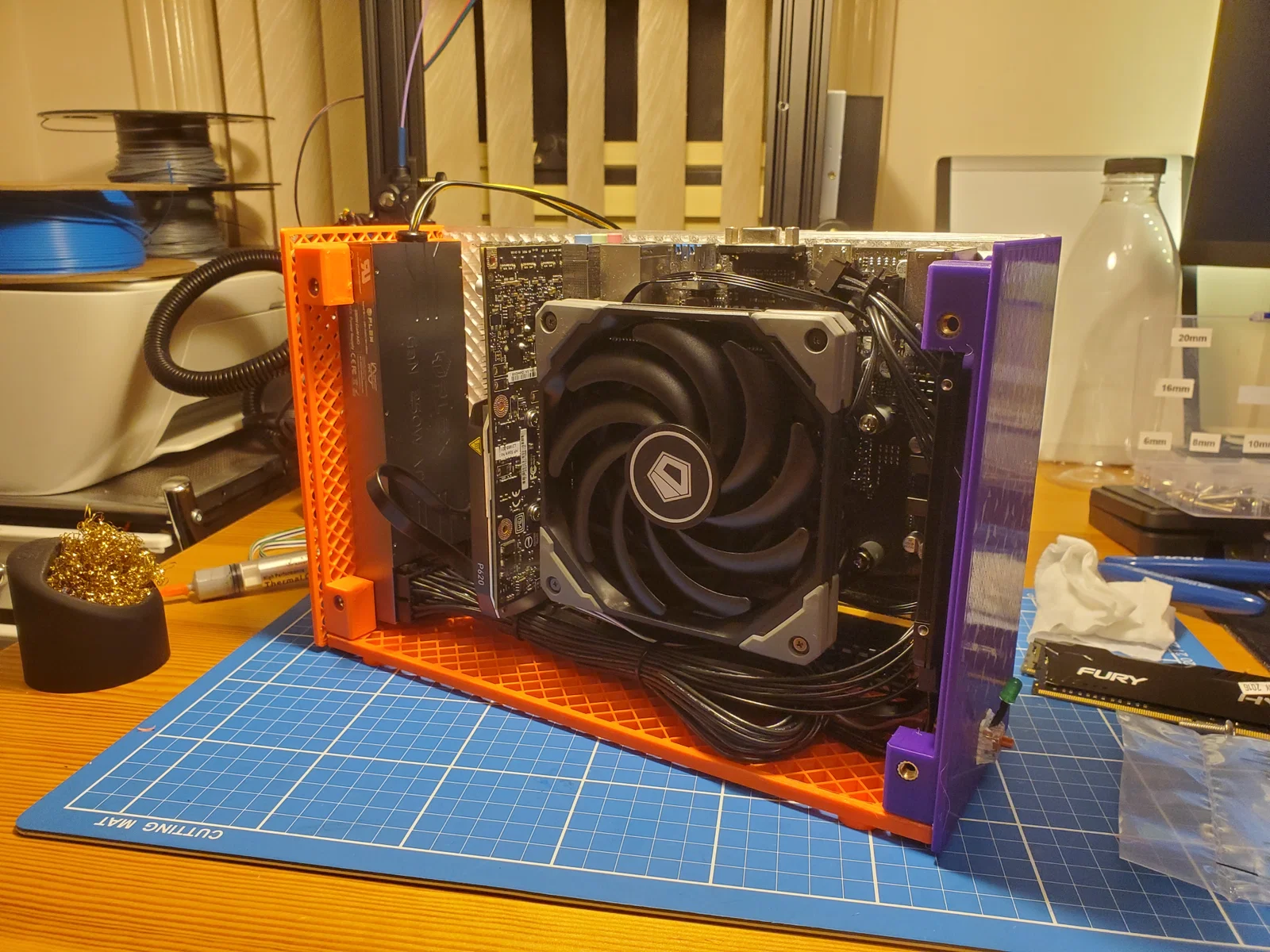

- Tản nhiệt: Case vừa mọi loại cao đến khoảng ~75mm, tuy nhiên có thể bị giới hạn bởi cổng USB trước (xem hình thứ 3) — build của mình dùng IS-55 (55mm)
- Lưu trữ: Có vị trí cho 1x ổ 2.5" ở mặt trước, dán bằng băng keo. Dĩ nhiên ổ NVMe sẽ phù hợp hơn
- CPU: Nói chung gắn gì cũng được nhưng công suất là yếu tố rất quan trọng do cả tản nhiệt và PSU — build của mình dùng R5 1600AF (80W khi tải) và chạy ổn
- RAM: Phụ thuộc vào tản CPU

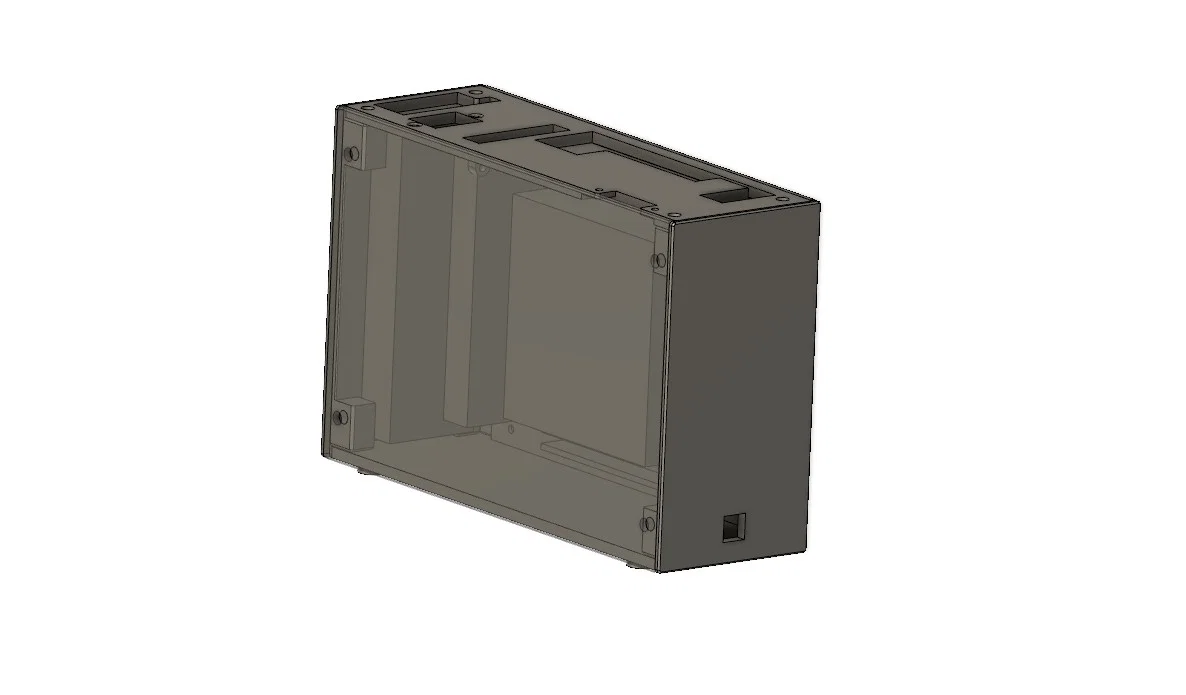

Lưu ý: tất cả ước lượng khoảng hở (clearance) đều khá “dư dả”, tuy nhiên mình chỉ dựa trên CAD và chưa đo thực tế trên case đã lắp.
Phần cứng (hardware) cho case:
- 16x M5 Heat set inserts (dài tối đa 8mm) — để ghép các tấm panel của case
- 16x vít máy M5x12mm — để ghép các tấm panel của case
- 8x M3 Heat set inserts — cho standoff mainboard và ngàm gắn GPU
- 6x vít máy M3x8mm — để gắn PSU và cụm cổng USB
- 4x chân cao su đường kính 15mm
- 1x MX switch — nút nguồn
- 1x LED nguồn
- Cổng USB 3 mặt trước — tuỳ chọn, phần khoét (cutout) có thể xoá khỏi CAD rất dễ
Thiết lập in (Print Settings):
- Các tấm panel thoáng khí được làm bằng cách đặt số lớp top và bottom = 0, sau đó dùng grid infill mật độ thấp
- Khuyến nghị in ít nhất “mesh side panel” và “rear panel” dạng thoáng khí
