BeamCase - Thanh giằng chữ X (X-Braces)

Đây là các thanh giằng giúp gia cố khung BeamCase của bạn, hoặc bất kỳ loại khung nào sử dụng thanh nhôm định hình 15x15mm (và ốc vít M3).

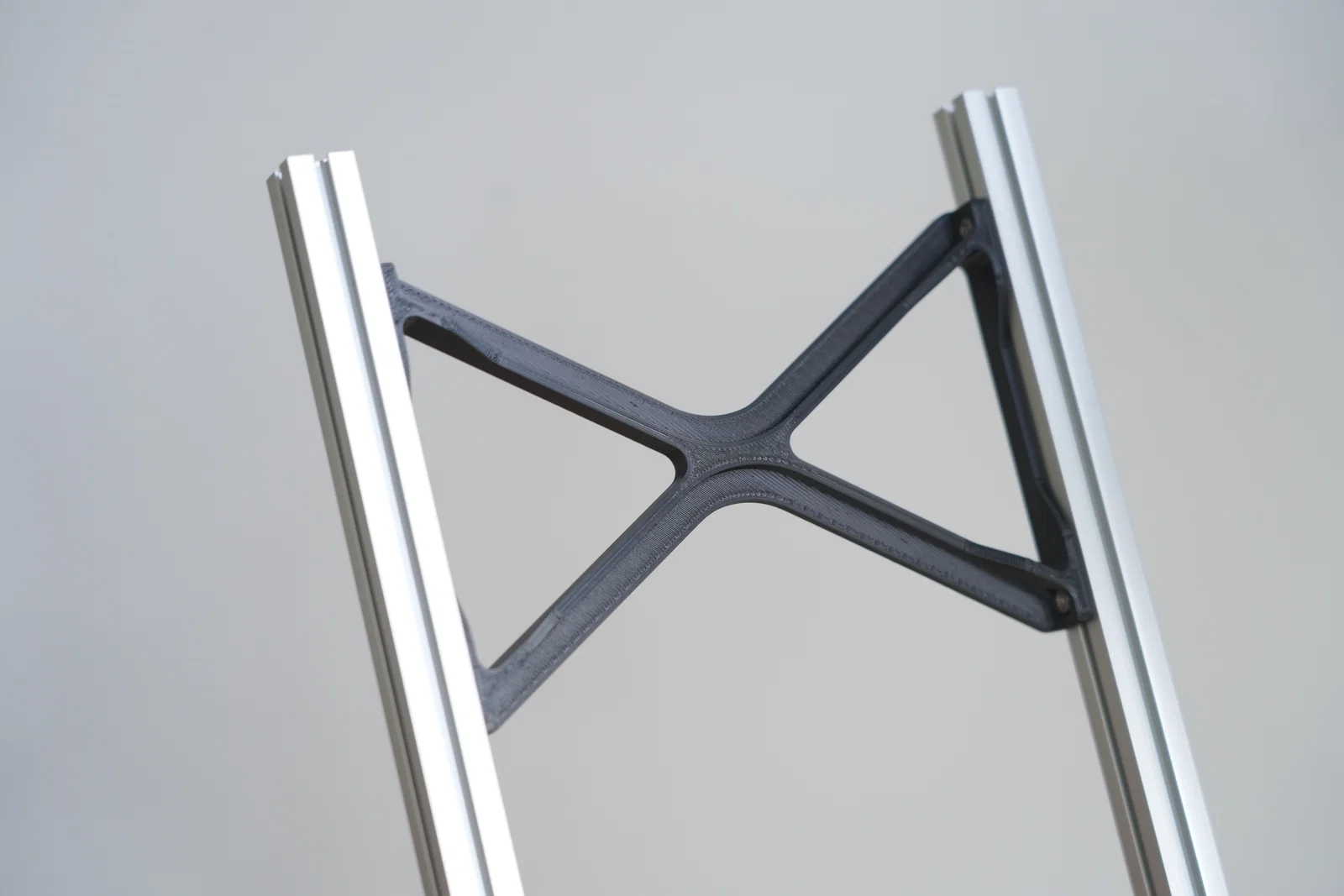

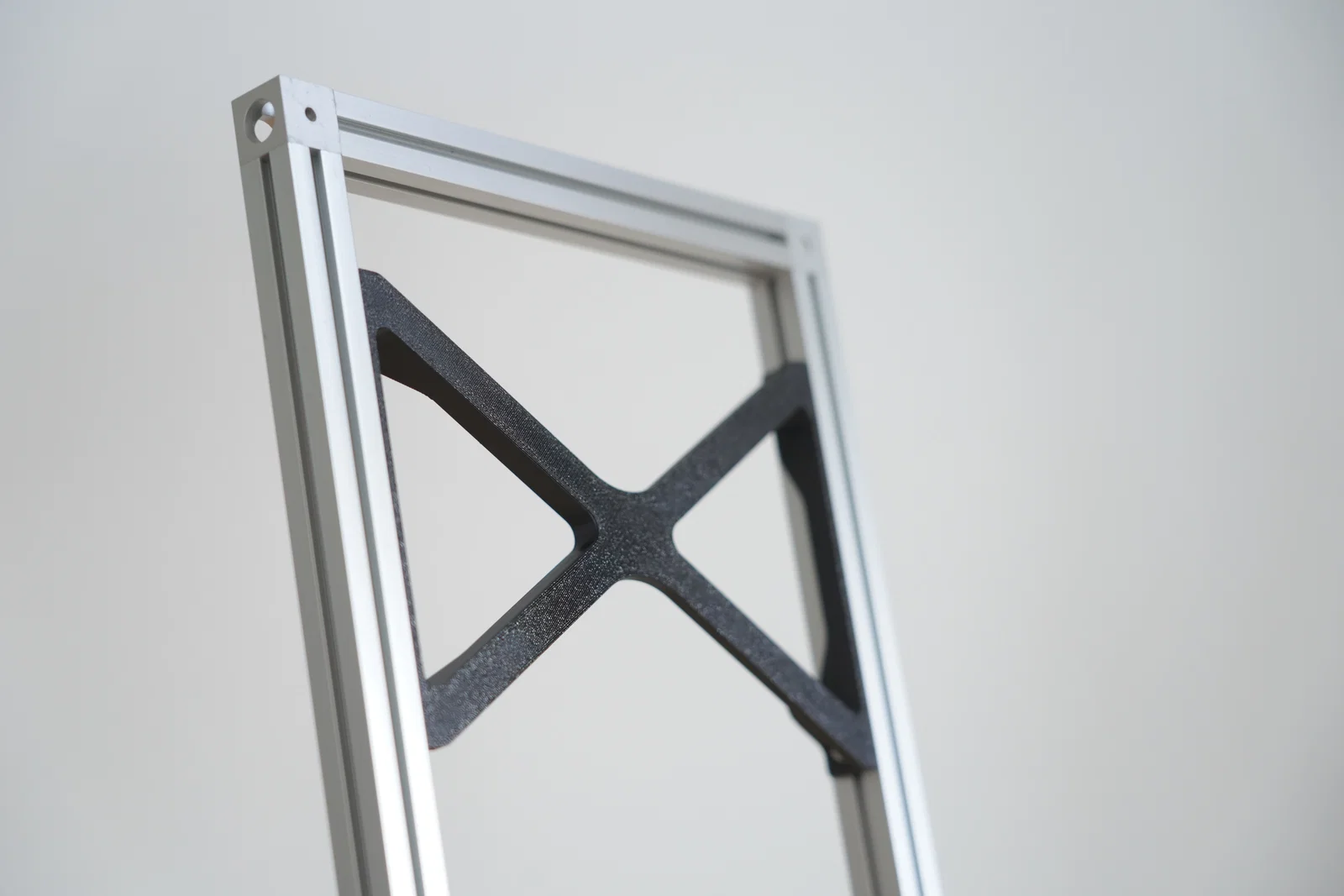

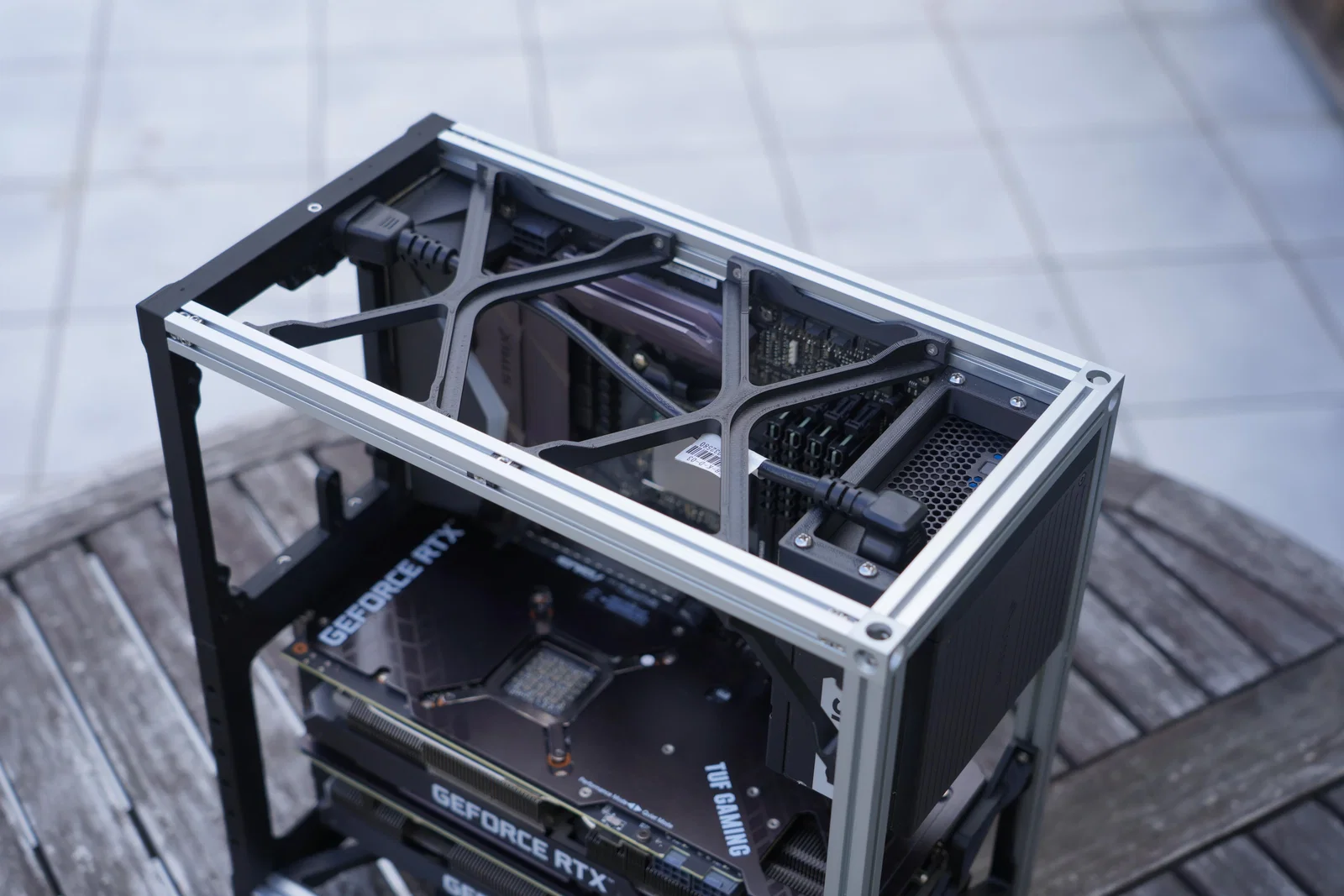

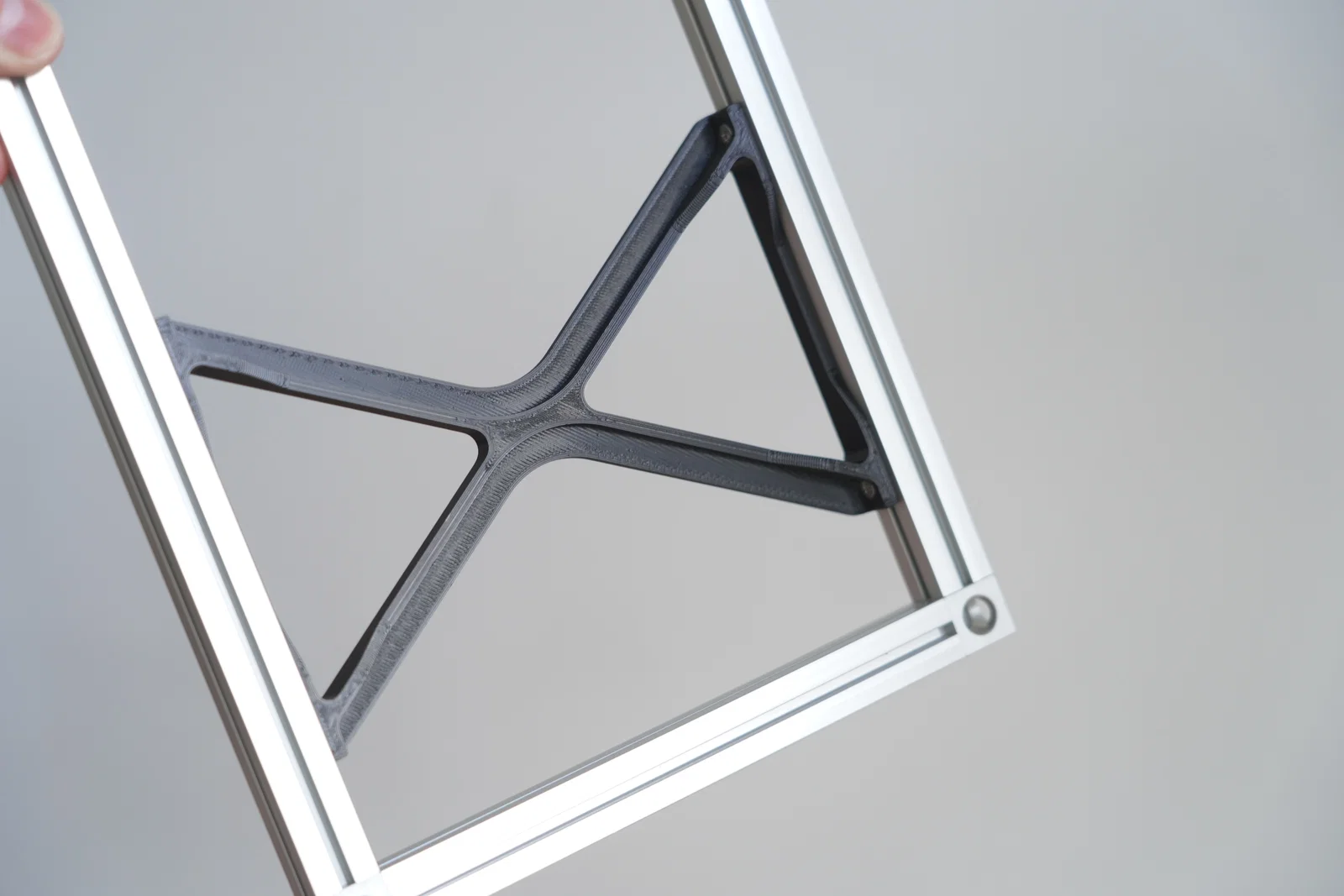

Các thanh giằng chữ X (X-braces) này được thiết kế để làm cứng khung BeamCase. Chúng được thiết kế để hoạt động với thanh nhôm Makerbeam XL, nhưng về lý thuyết, bất kỳ loại nhôm định hình 15x15mm nào sử dụng ốc M3 đều có thể dùng được.

Cấu trúc và cách đặt tên linh kiện:

Mỗi bộ giá đỡ đi kèm với một mã số IFW cho biết độ tương thích (150IFW được dùng cho BeamCase SFF, các loại còn lại dành cho các phiên bản BeamCase Sandwich). IFW là viết tắt của Inner Frame Width (Chiều rộng khung trong), mô tả khoảng cách giữa các thanh nhôm Makerbeam XL ở phía trên, phía trước và phía dưới. Chỉ số IFW giúp xác định độ rộng của vỏ case và rất quan trọng khi bạn chọn phụ kiện cũng như các tấm ốp vỏ case.

Phần cứng cần thiết:

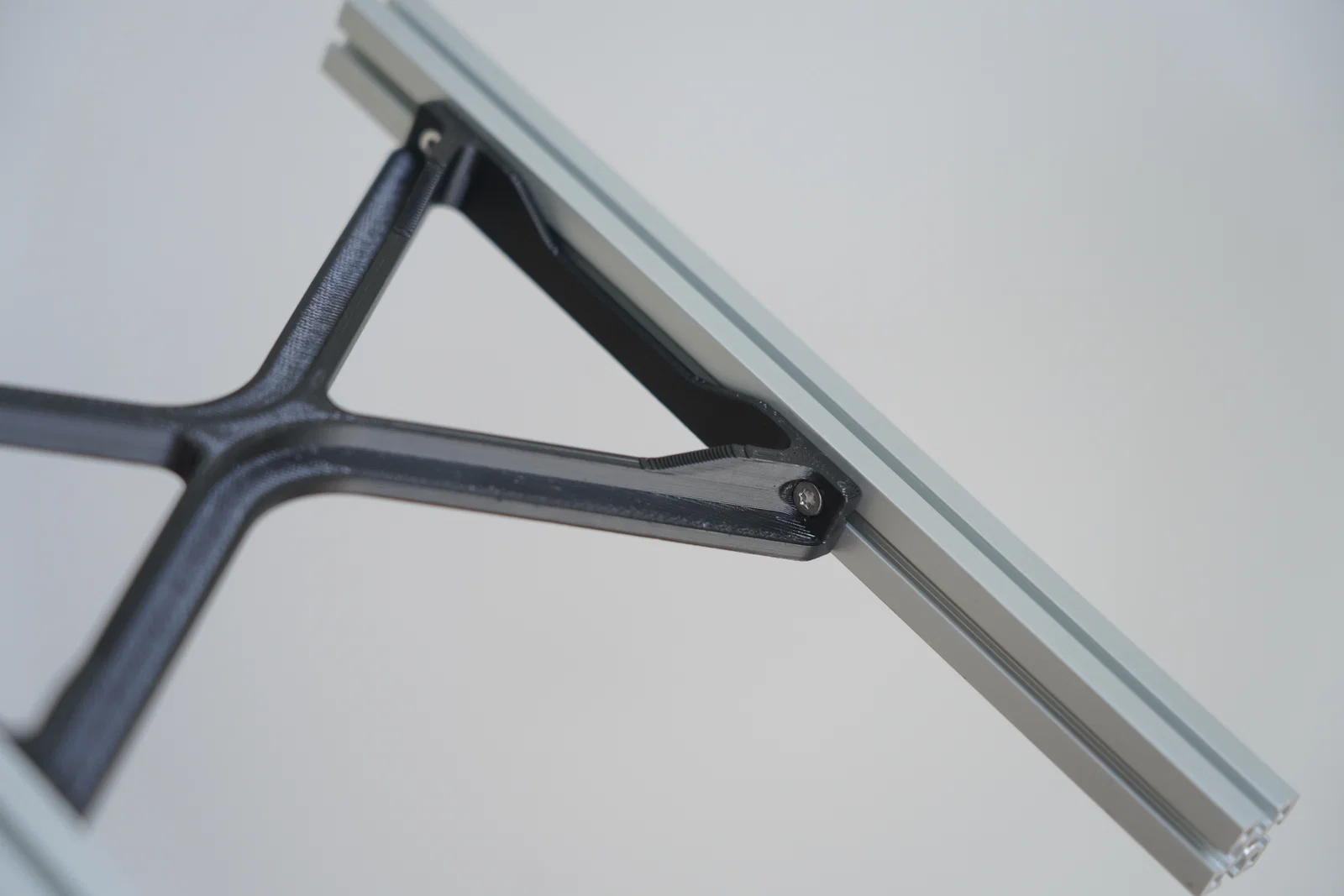

Vít: Ốc vít M3x8mm đầu bằng (4 con cho mỗi giá đỡ) Đai ốc: Đai ốc M3 tiêu chuẩn (4 con cho mỗi giá đỡ)

Hướng dẫn in:

Lý tưởng nhất là bạn nên in mô hình này bằng các loại nhựa bền và chịu nhiệt tốt hơn như PETG hoặc ABS. Để thanh giằng X hoạt động hiệu quả nhất, nó cần được in chính xác, vì vậy hãy chú ý bù trừ độ co rút của nhựa.

Tôi thường bù trừ độ co rút của nhựa ABS bằng cách scale mô hình lên 100.5% (trên máy Bambu Lab P1S với nhựa ABS của Sunlu), nhưng điều này còn tùy thuộc vào loại nhựa, máy in và tốc độ in của bạn.
