Nắp che cáp bàn nhiệt 60 độ (60°) cho Prusa i3 MK4 và MK4S (Dùng trong enclosure)

Tóm tắt: Hãy in phần nắp trên, chọn in một trong hai phần đế dưới, và có thể in thêm phần giữ cáp nếu cần.

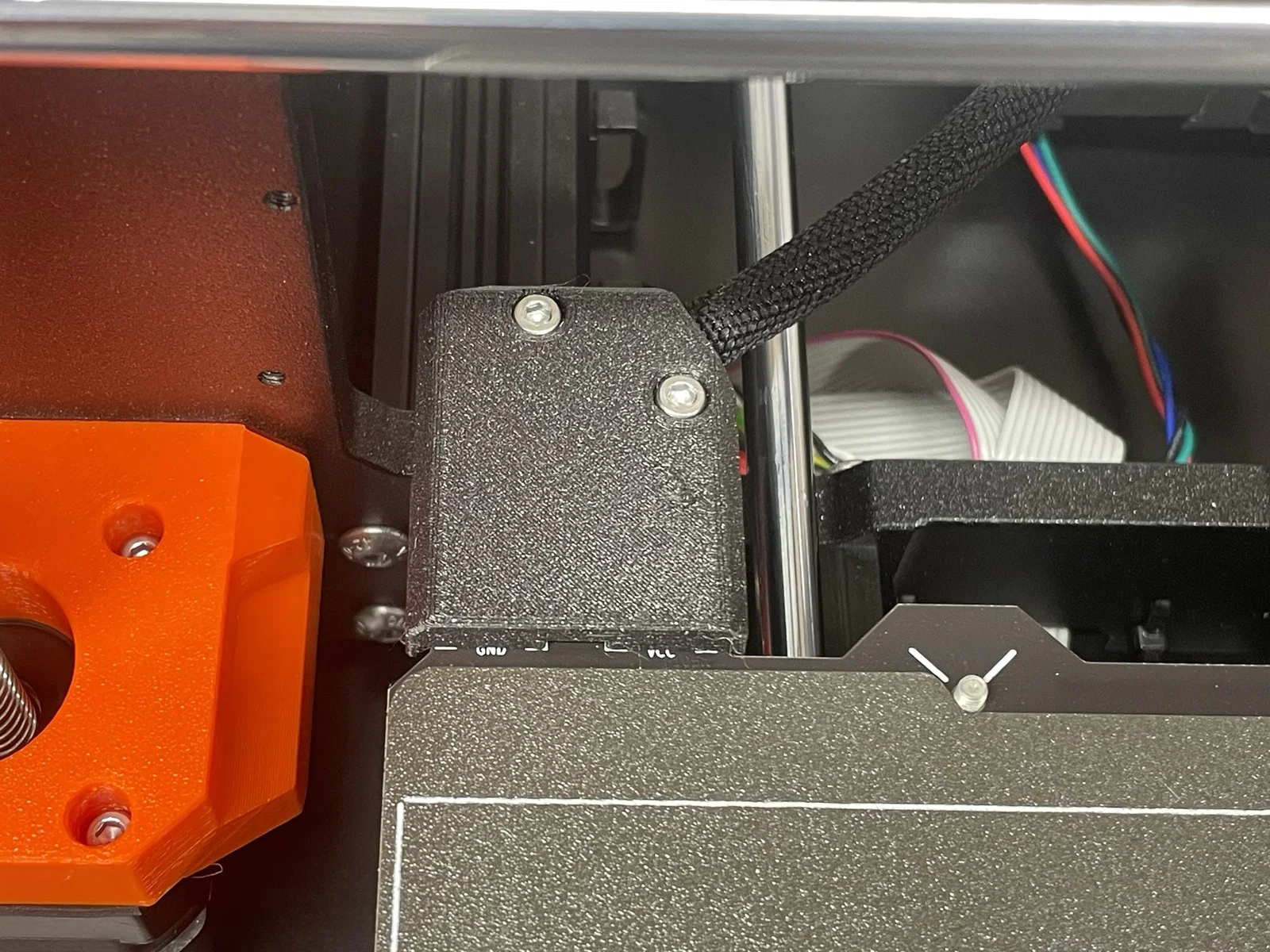

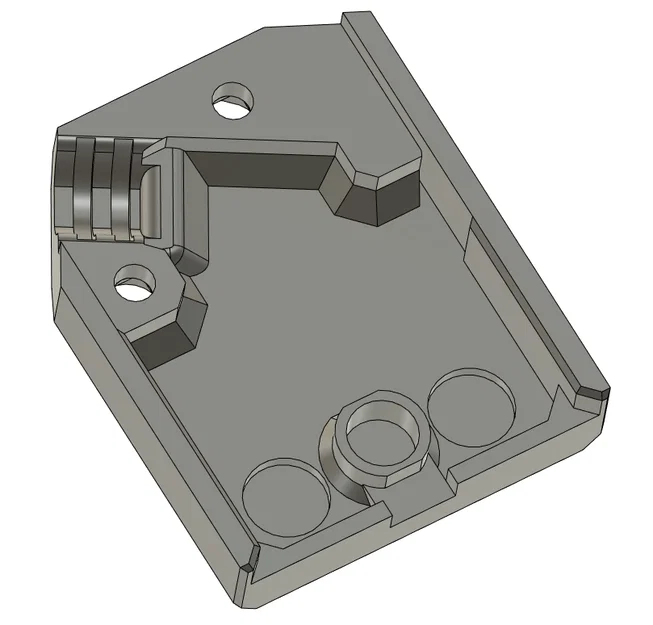

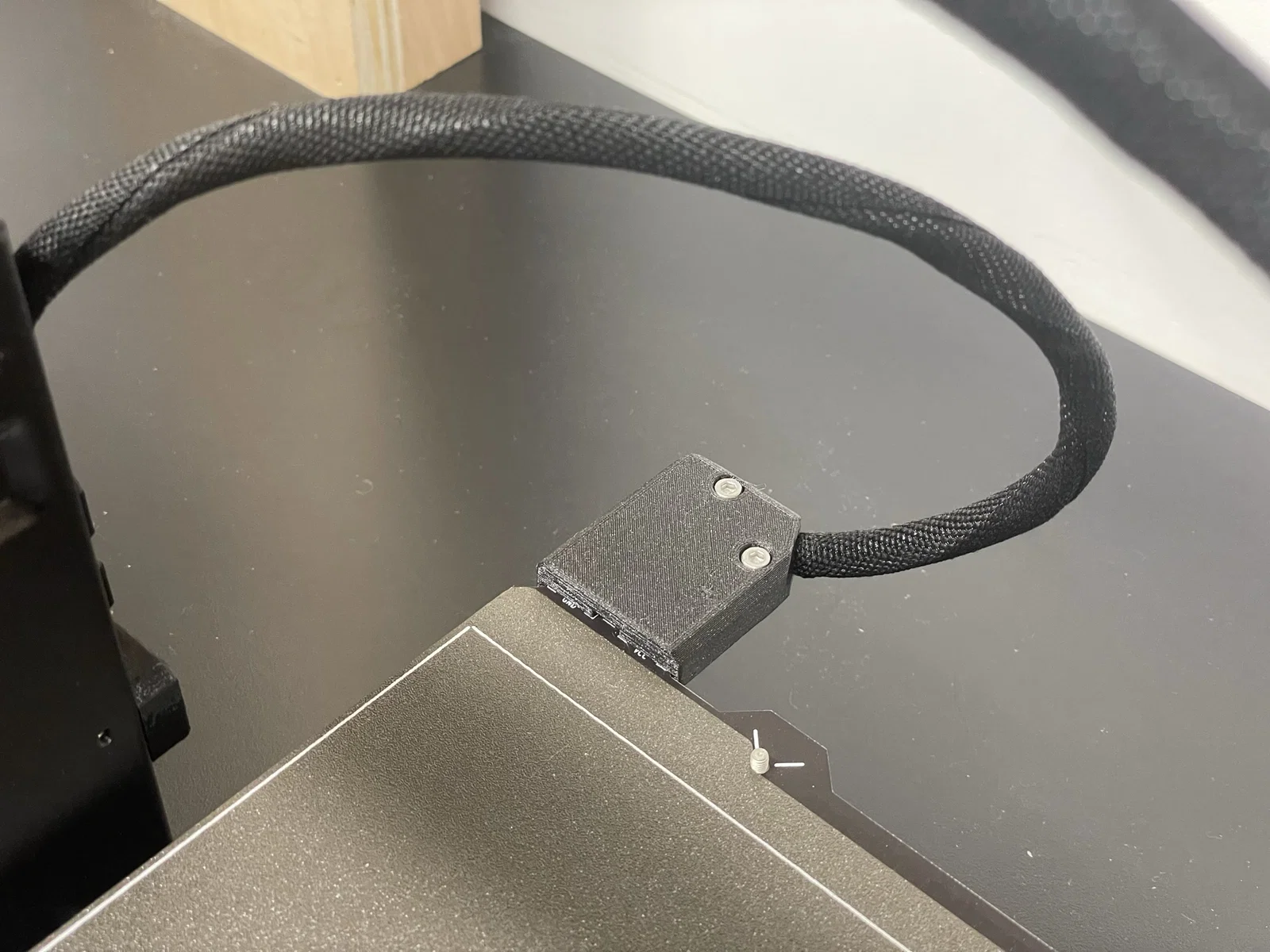

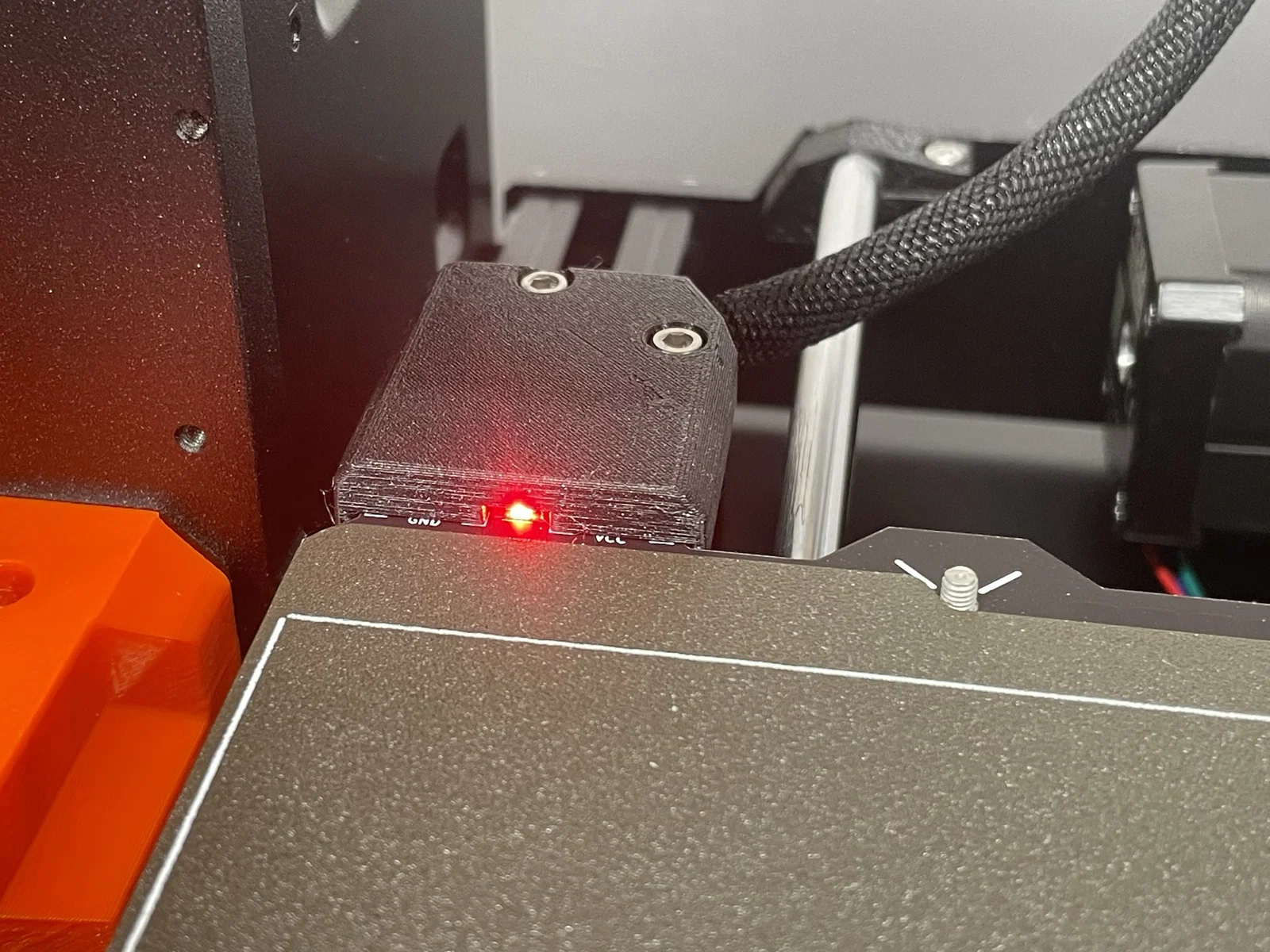

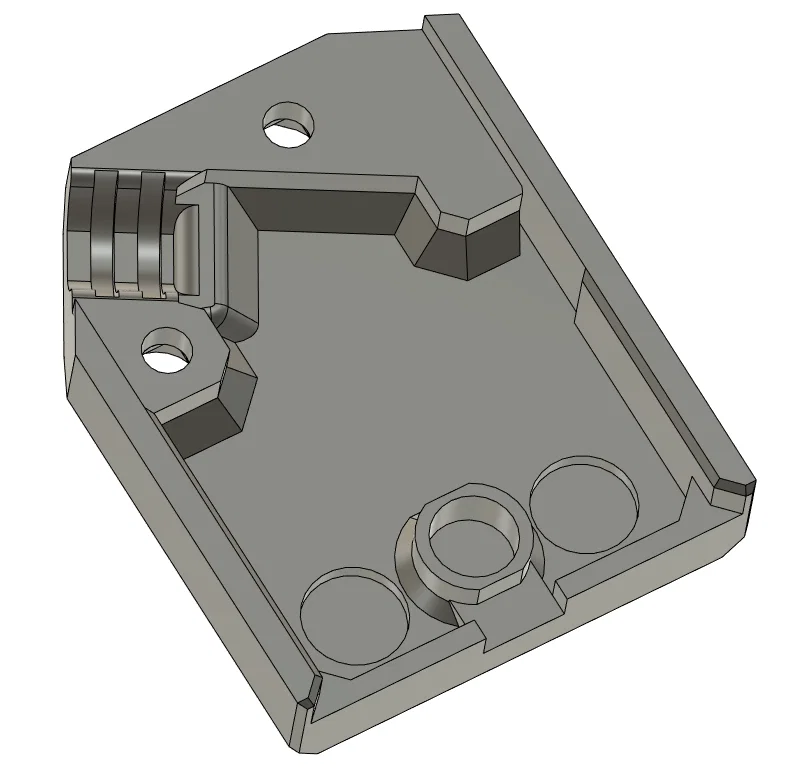

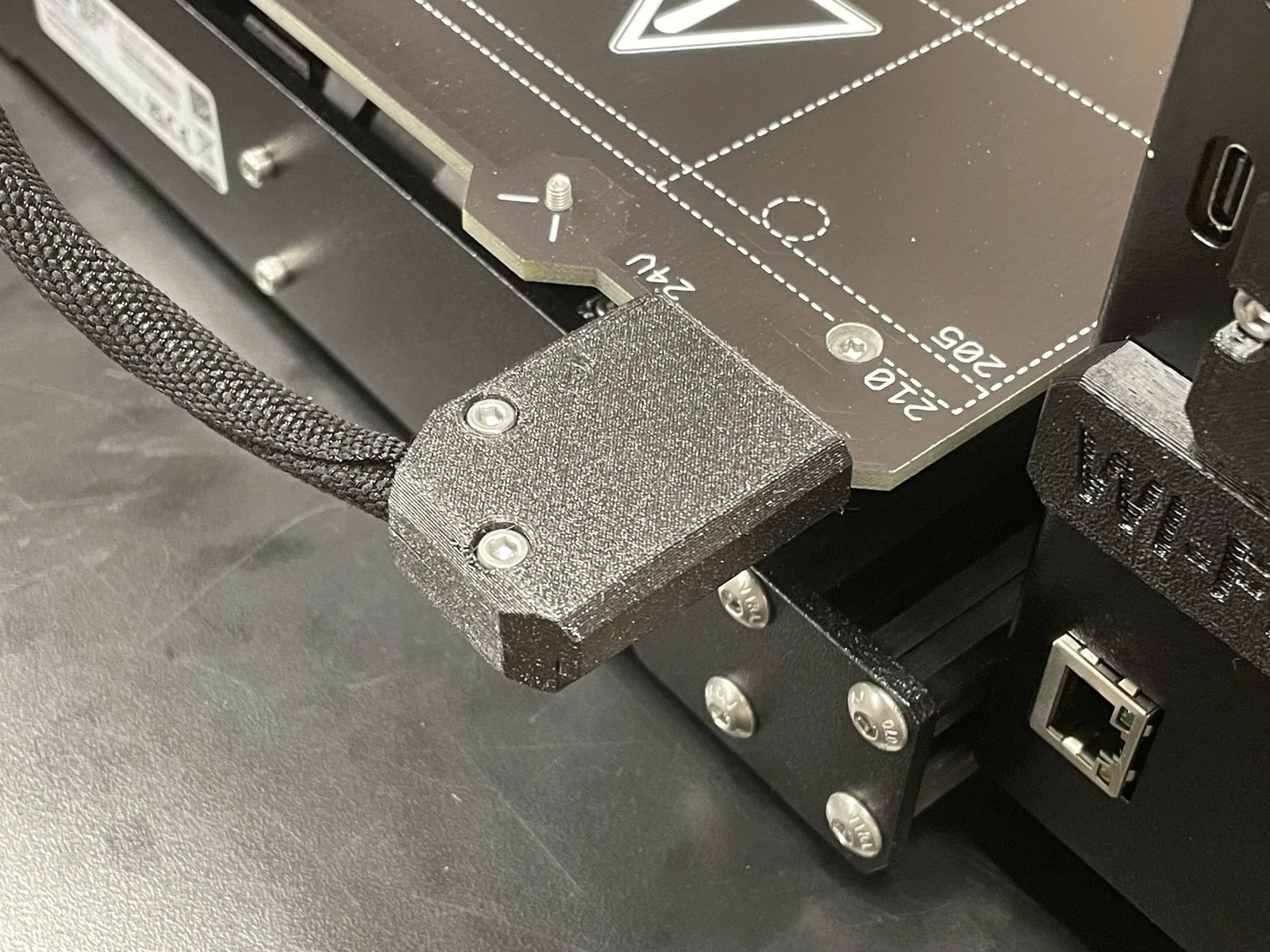

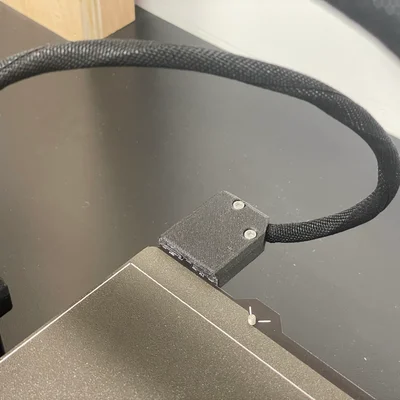

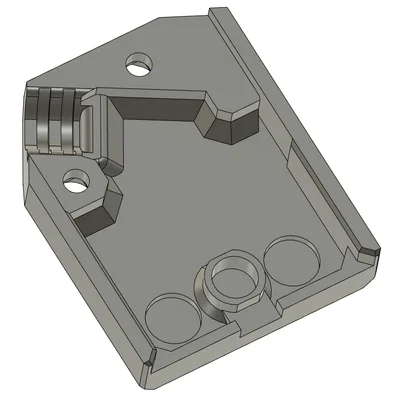

Nắp che cáp bàn nhiệt (heatbed) này được thiết kế dựa trên linh kiện gốc của Prusa. Nó giữ nguyên kích thước chuẩn cho phần cứng, ô cửa sổ xem LED, bộ phận giảm căng cáp, giá gắn dây nylon và hộp đi dây cho cảm biến nhiệt (thermistor). Về cơ bản, nó giống hệt bản gốc của Prusa nhưng có góc thoát dây 60 độ về phía bên phải.

Mục tiêu của thiết kế này là giữ lại tối đa các đặc tính của linh kiện gốc và tận dụng lại ốc vít đi kèm. Bằng cách giữ nguyên thông số kỹ thuật mà Prusa đã phát triển cho bộ phận giảm căng, sản phẩm này đảm bảo cố định cáp hiệu quả như đồ zin mà không gây áp lực không cần thiết. Ngoài ra, bạn không cần phải xoay dây bàn nhiệt; mọi thứ vẫn giữ nguyên vị trí như trong hướng dẫn lắp ráp.

Tùy thuộc vào cách bạn đi dây cho extruder và bàn nhiệt, có thể sẽ có sự tiếp xúc nhẹ giữa các bó dây khi bàn in di chuyển đến giới hạn, nhưng điều này không đáng kể. Bạn có thể sử dụng thêm bộ giữ cáp đi kèm để loại bỏ hoàn toàn sự vướng víu này.

Để thay thế trực tiếp: in phụ kiện, tháo cáp bàn nhiệt khỏi Buddy Box, tháo nắp cũ, chuyển các linh kiện phần cứng sang, lắp nắp mới và cuối cùng lắp lại cáp bàn nhiệt. Hãy tuân thủ hướng dẫn lắp ráp của máy in để thực hiện chi tiết.

Đối với phiên bản có khe hở (cutout): chỉ cần in, tháo nắp cũ, chuyển linh kiện sang và lắp nắp mới.

Tôi đã in phụ kiện này bằng thiết lập giống hệt linh kiện gốc của Prusa: 0.2mm PETG cho i3 hoặc i4.

Cập nhật ngày 30 tháng 8, 2025:

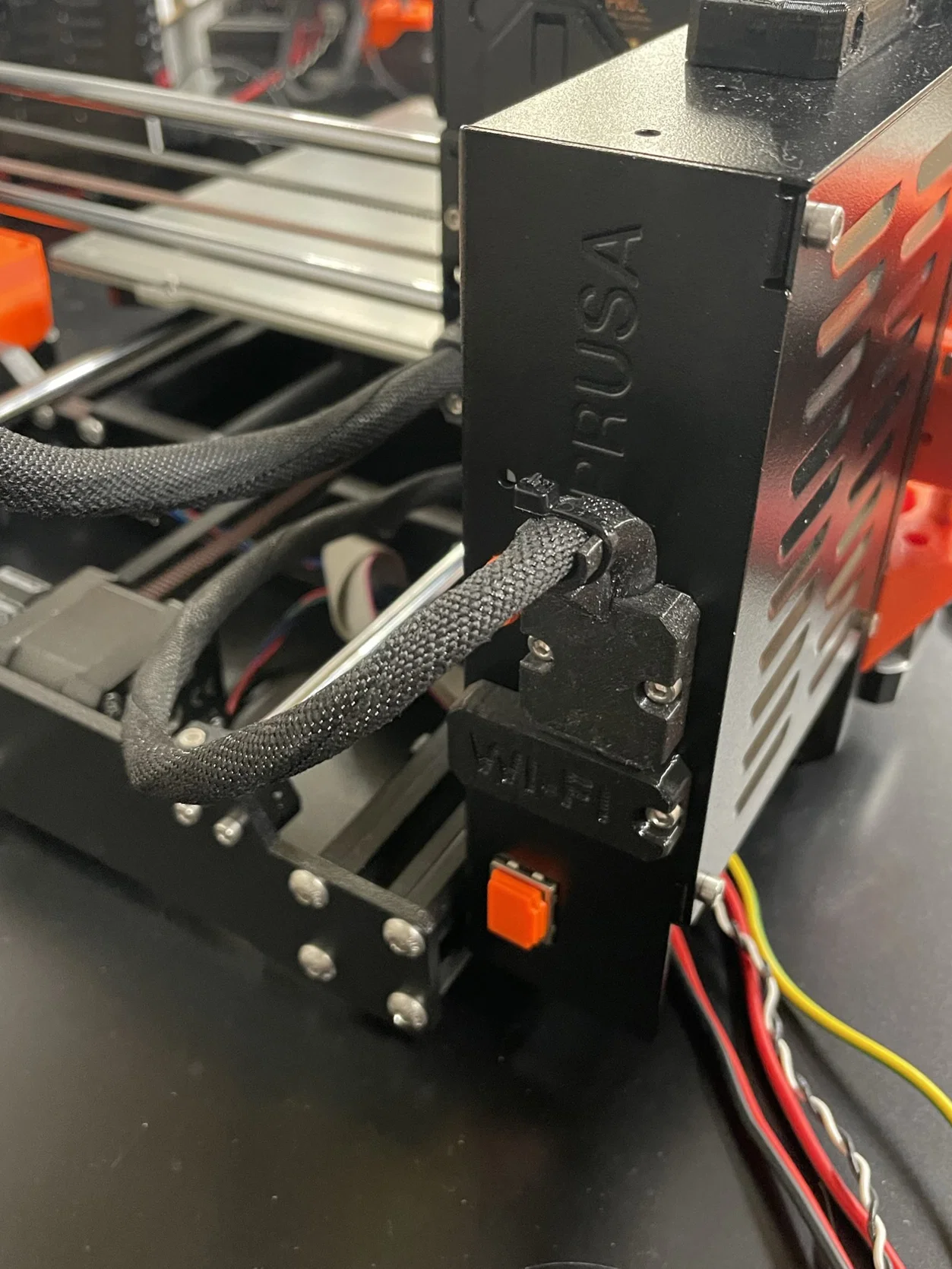

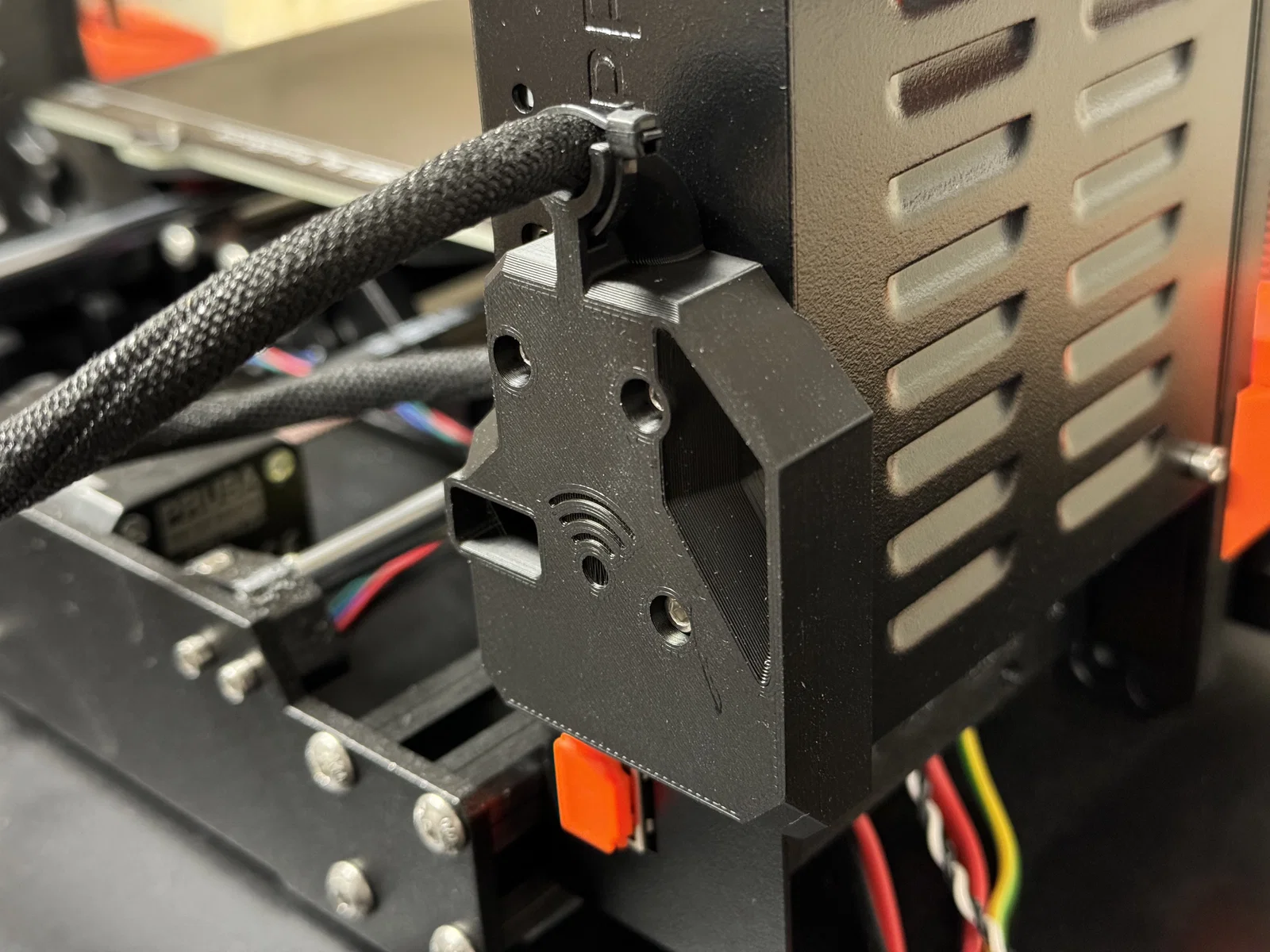

Phiên bản bộ giữ cáp cho MK4S đã sẵn sàng. Dòng MK4S đã tích hợp nắp Wi-Fi và bộ giữ cáp bàn nhiệt làm một, vì vậy tôi đã cập nhật theo thiết kế mới của Prusa. Bộ giữ cáp MK4S này cũng tương thích với MK4.

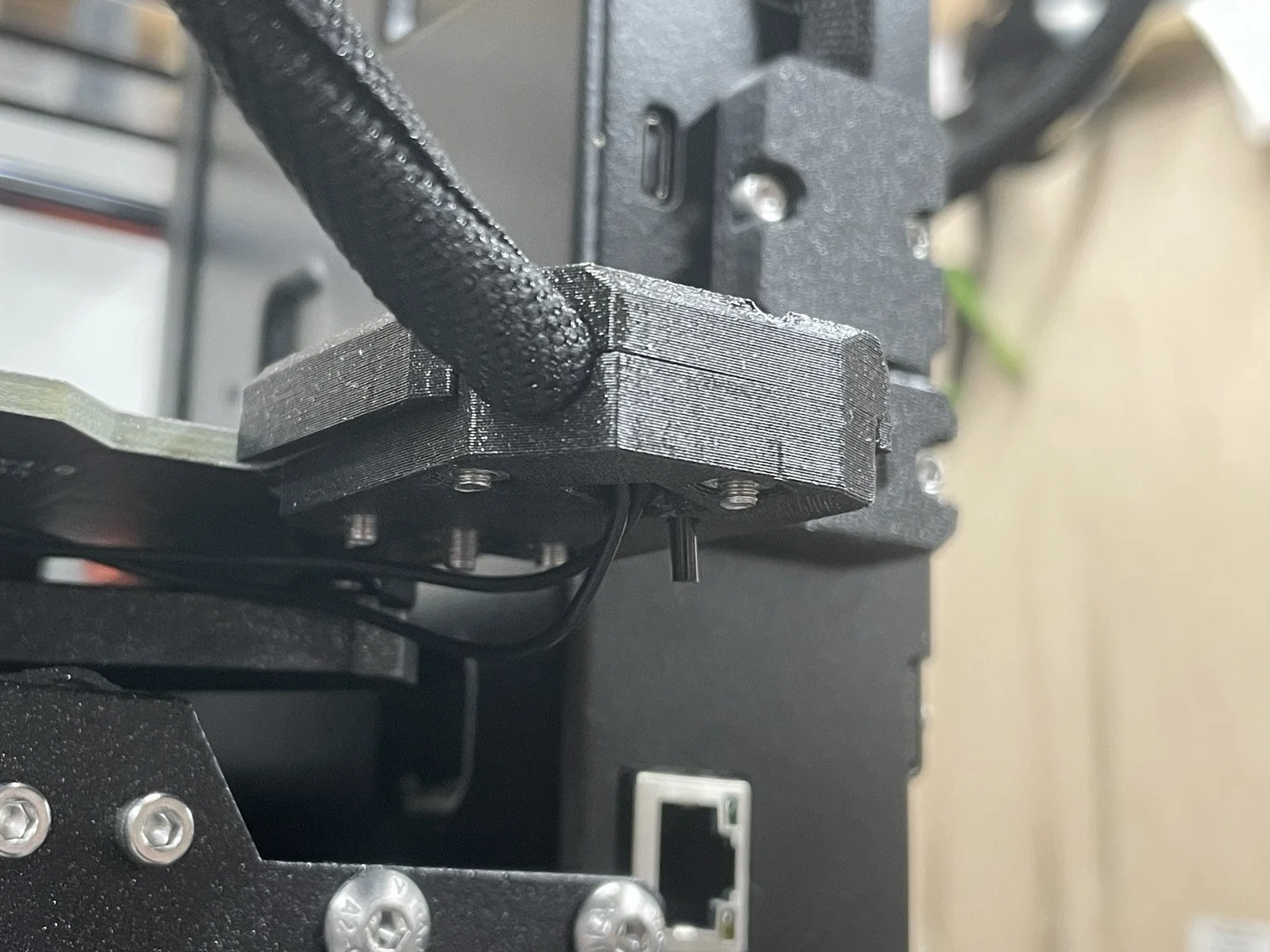

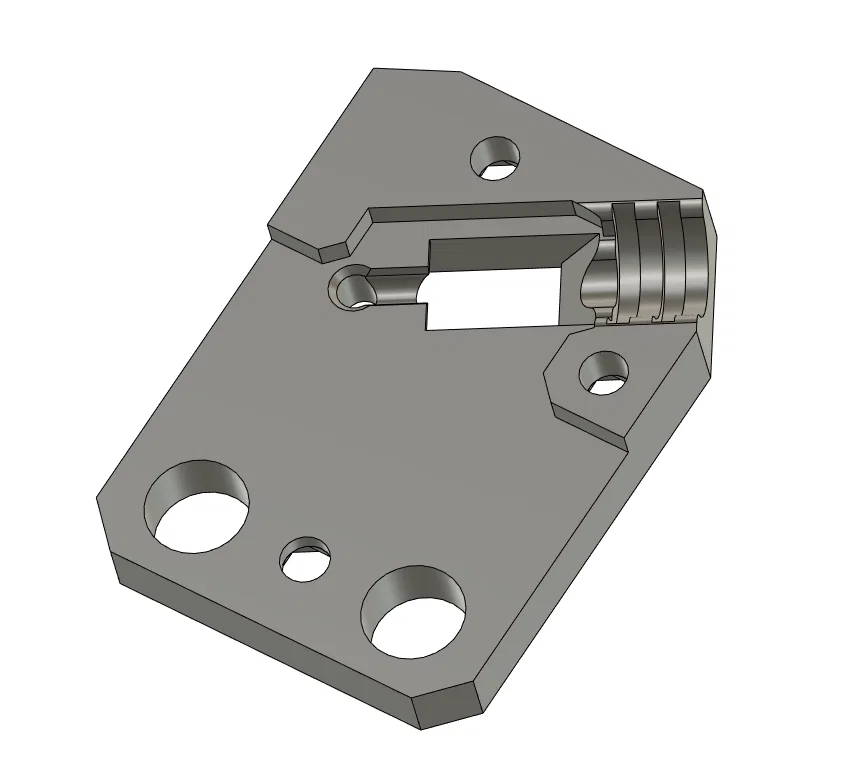

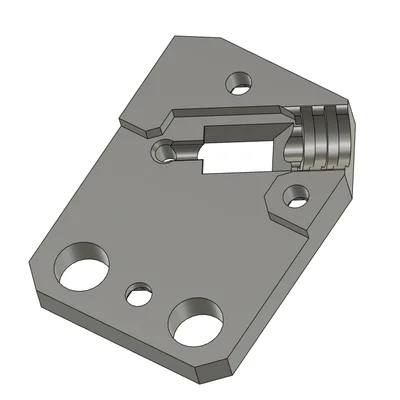

Đế dưới có khe hở cho dây thermistor đã có sẵn dành cho những ai muốn tiết kiệm thời gian, không cần phải tháo rời bó dây và đi lại dây thermistor.

Cập nhật ngày 9 tháng 9, 2023:

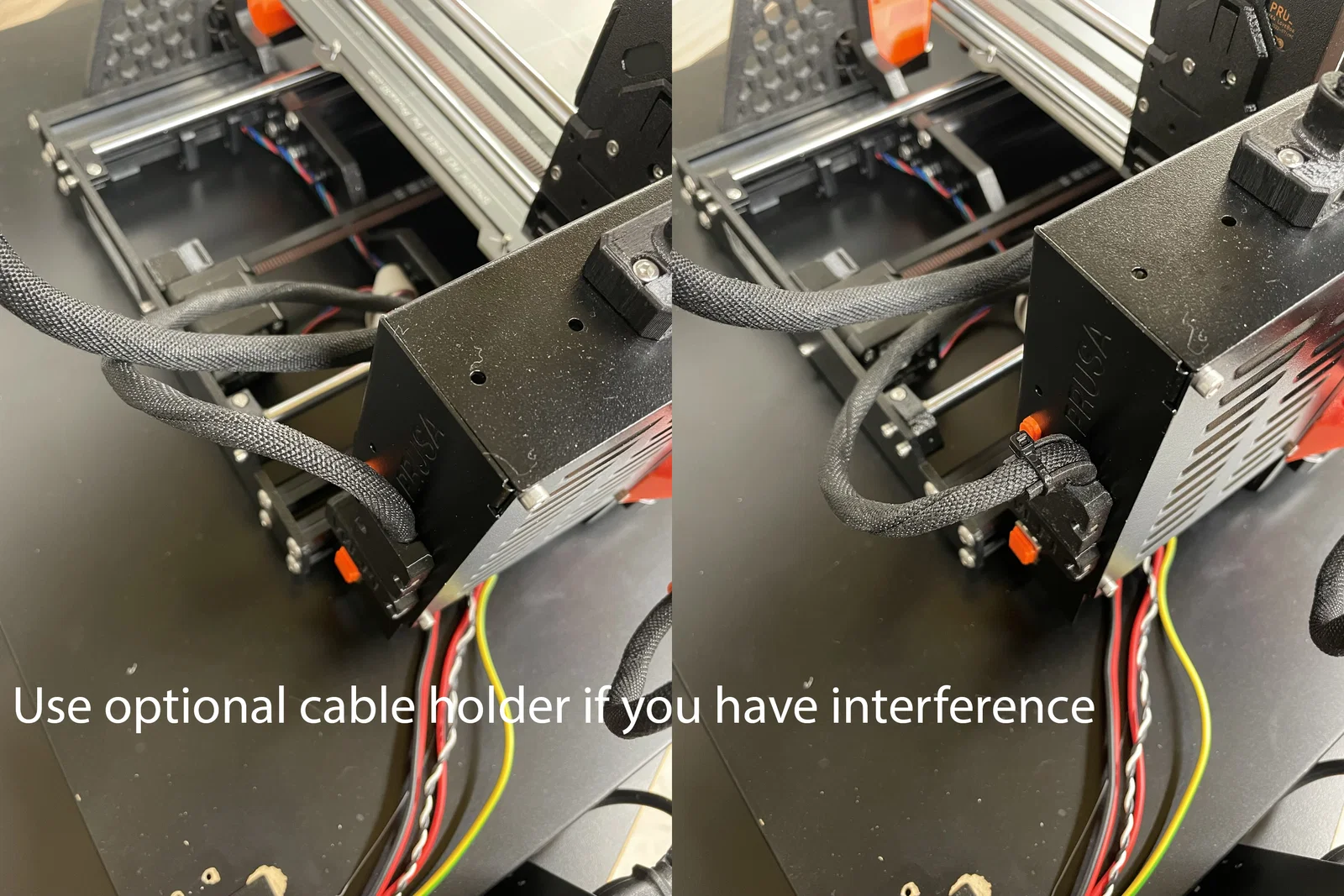

Tôi nhận thấy đường đi của đầu in đôi khi cọ xát vào bó cáp nhiều hơn mức cần thiết, vì vậy tôi đã thêm một bộ giữ cáp tùy chọn gắn vào mặt sau của Buddy Box để loại bỏ sự vướng víu. Hãy in cả hai phần và lắp khớp vào nhau. Đây là phụ kiện thay thế trực tiếp cho linh kiện của Prusa và được hoàn thiện bằng một dây rút (ziptie) để cố định cáp tại chỗ.
