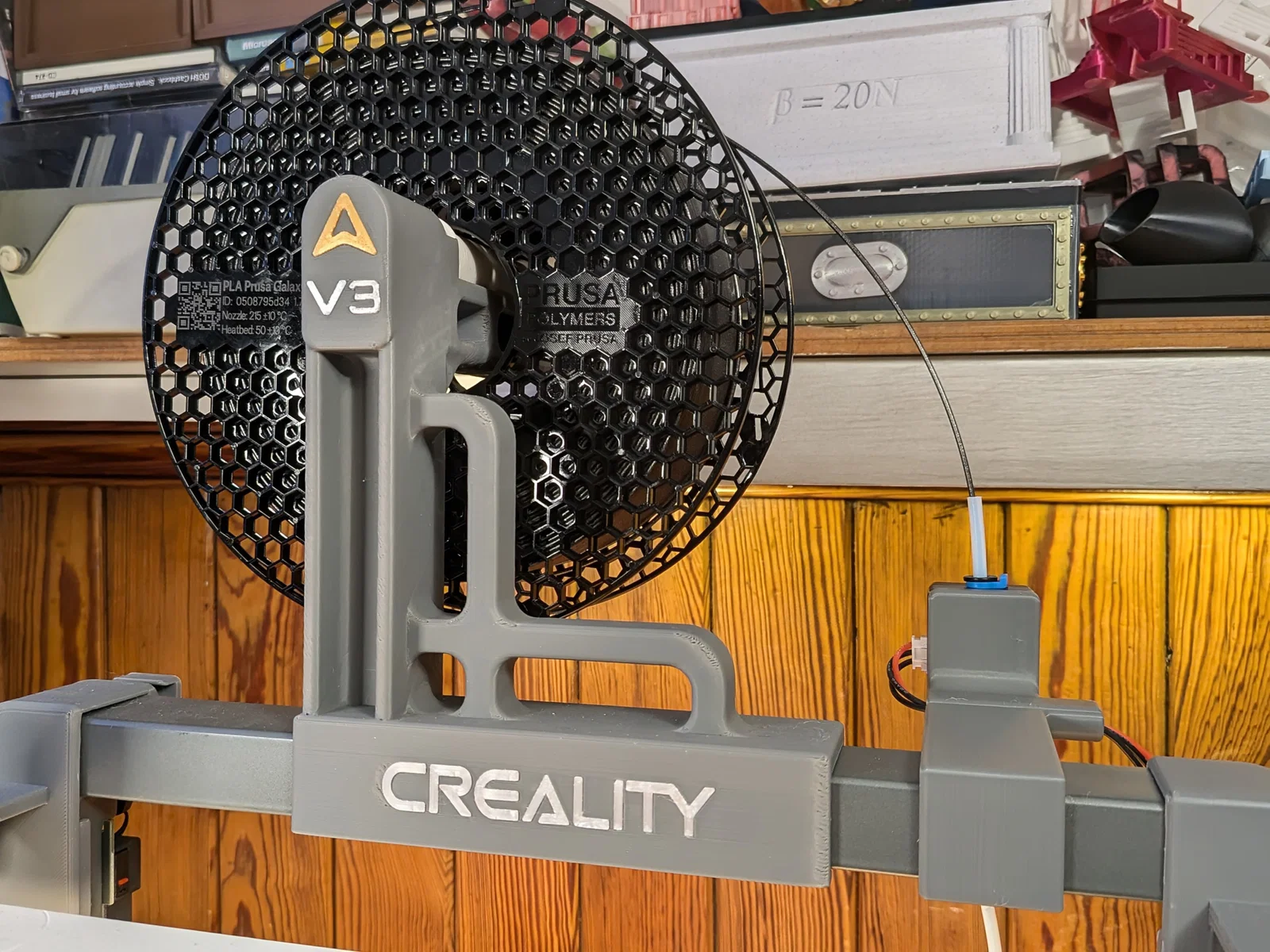

Bracket cảm biến filament gắn trên (Top) cho Ender-3 V3

Mẫu này được thiết kế để dùng chung với và sẽ cần thêm một ít bu-lông cùng cáp nối dài, nhưng không hề chỉnh sửa vĩnh viễn gì trên máy in — bạn chỉ cần tháo các phần gắn thêm ra là xong. Nếu bạn thích Bracket gắn ở trục Z thì xem Ender-3 V3 Z-Axis Filament Sensor Bracket.

Lưu ý: Mẫu này không vừa với bản Plus vì kích thước khung khác. Xem Ender-3 V3 Plus Collectioncủa mình.

Phần cứng cần thêm

Bạn sẽ cần thêm 2 con bu-lông M3x12 và một sợi cáp nối dài cho Sensor. Sau vài lần thử chưa ổn, mình tìm được sợi cáp rất chuẩn, khỏi cần tự chế hay hàn. Bạn tìm cụm từ “XH 2S LiPo battery balance extension lead” loại dài 200mm trên cửa hàng online bạn hay mua là sẽ vừa khít. Nhớ đối chiếu hình ảnh cho chắc (2S nghĩa là 3 pin vì một lý do nào đó).

In 3D

In Sensor Bracket và Cable Grip với 3/3/3 walls/top/bottom và 15% infill — không cần supports. Mình rất khuyến nghị PLA+ hoặc PETG để được cứng cáp.

Lắp ráp

Trước tiên tắt máy in!

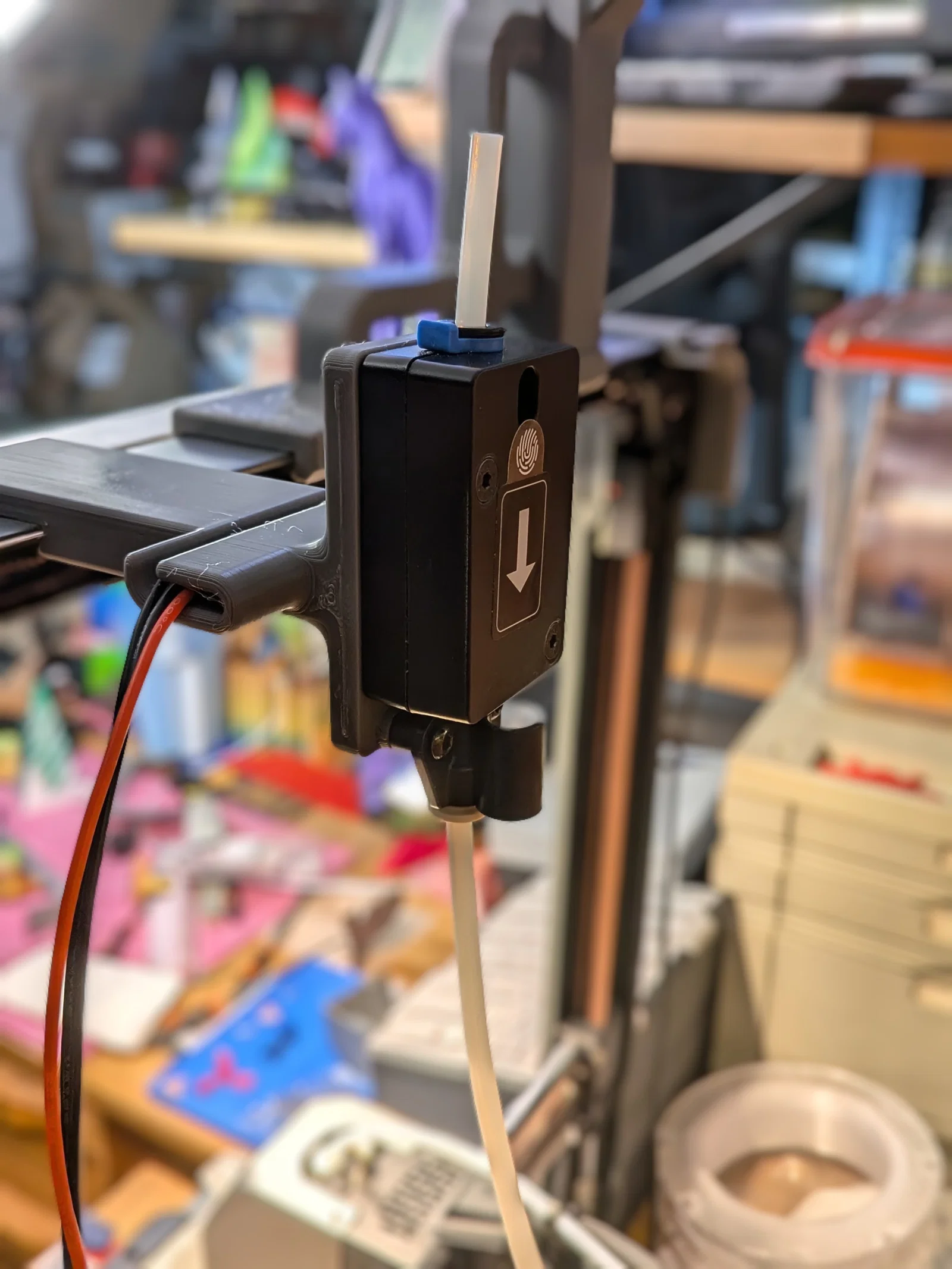

Sau đó nhìn phía sau, chỗ filament sensor đang gắn. Rút cẩn thận dây điện nối vào sensor, tháo ống PTFE (ấn vào vành của phần đang giữ ống để nhả ra) và tháo ngàm cụm dây điện lớn. Tiếp theo tháo các bu-lông đang giữ Sensor và cái Clip — giữ lại để dùng cho Bracket mới.

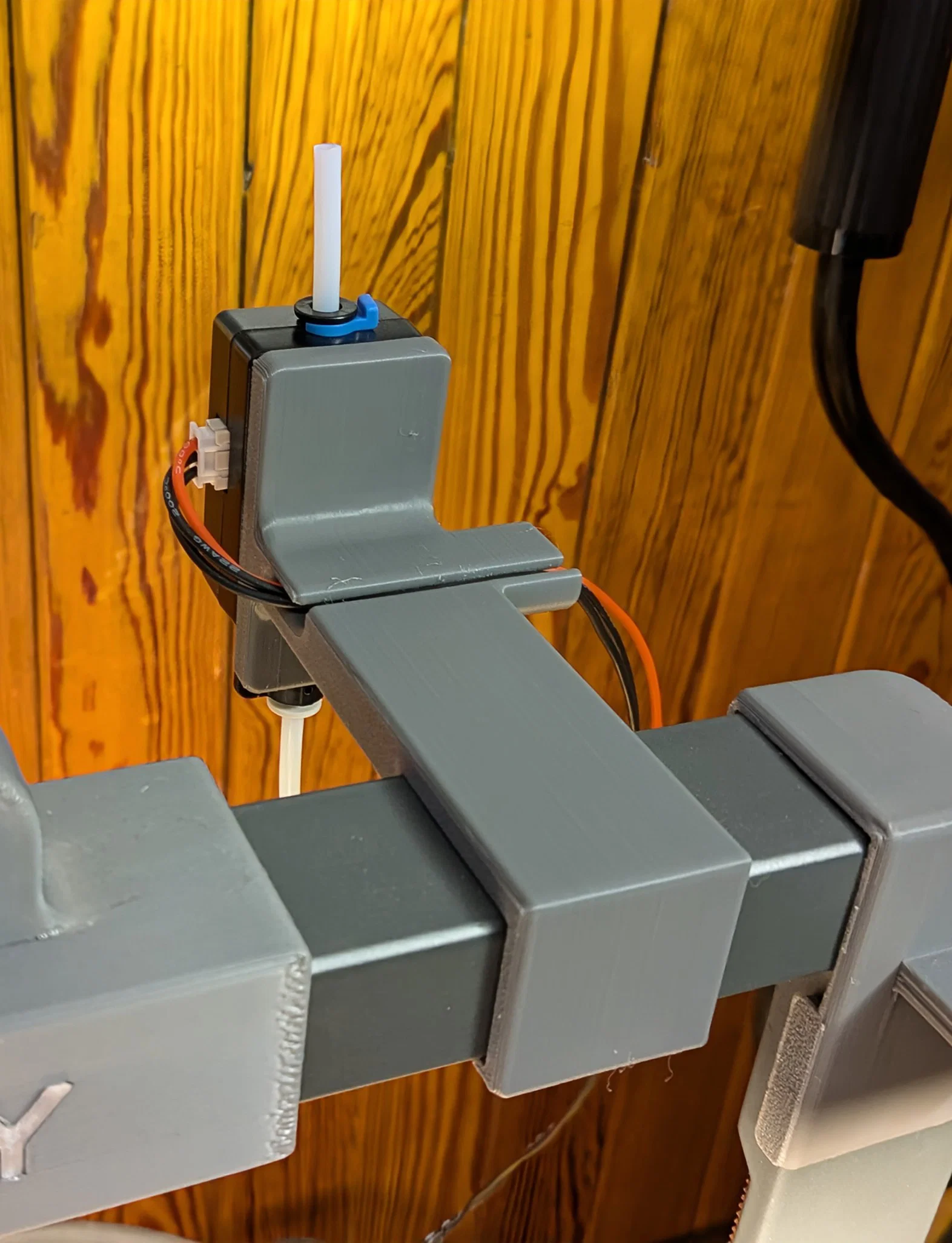

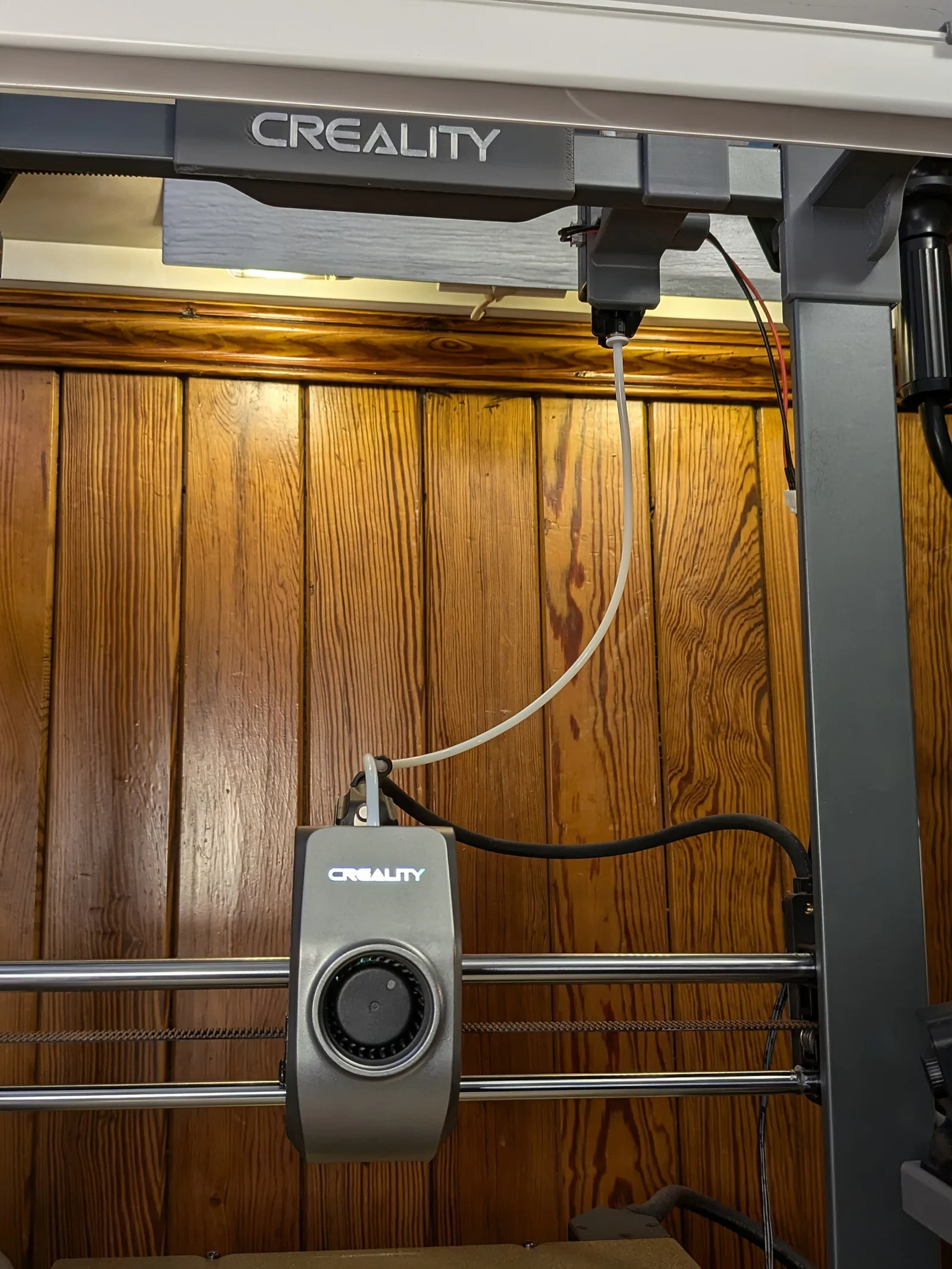

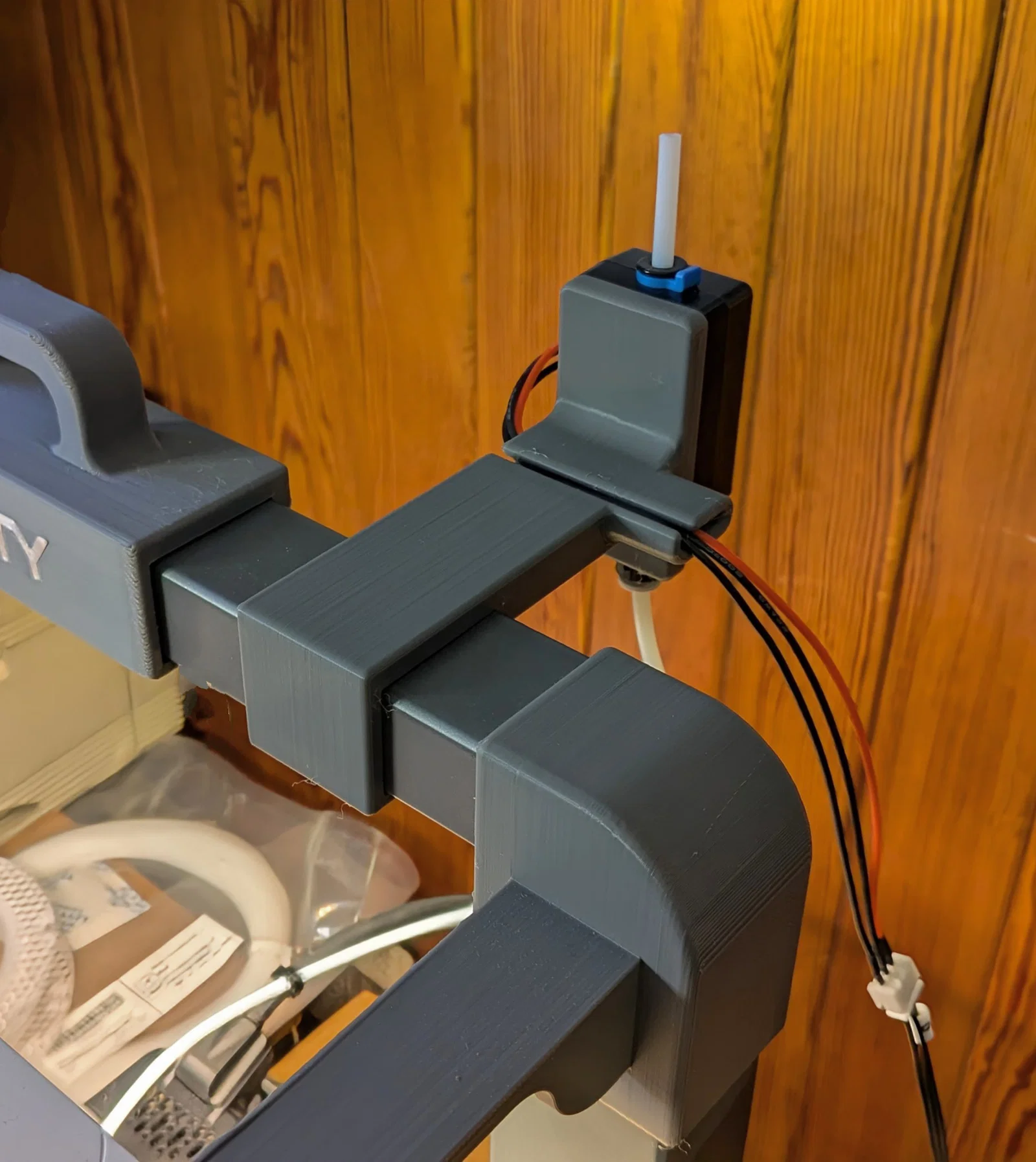

Giờ bắt Sensor và Clip của nó lên Bracket mới. Dùng 2 con bu-lông M3 mới để bắt Cable Clip mới vào đúng vị trí của cái cũ. Gắn sợi extension lead vào Sensor và kẹp cụm dây điện lớn vào Cable Clip. Kéo phần dây của Sensor ra khỏi lớp vải bọc đang giữ bó dây, quấn dây của extension cable vòng quanh sensor và luồn vào rãnh dẫn cáp, rồi nối chúng lại với nhau. Bấm Bracket vào khung bằng cách móc phía sau trước, rồi kéo ra phía trước cho tới khi phần trước “tách” vào dưới khung. Cuối cùng, tháo hết trừ 1 cái kẹp trên ống PTFE và gắn lại vào Sensor, lần này là ở phía dưới. Giữ lại cái kẹp nằm gần cụm đầu in nhất.

Bật máy in lên và nạp filament — đảm bảo bạn Home đầu in không bị vướng gì và máy có nhận filament. Sau đó chạy Input Shaping là xong!

EdinBearDragon

Bộ sưu tập E3V3

Đây là một phần trong bộ sưu tập mod cho Ender-3 V3, được thiết kế để hợp với kiểu dáng (aesthetic) của máy.
