Hộp đèn Lego Design Lightbox

Chào bạn,

Nếu bạn thích mẫu của mình, bạn cân nhắc ủng hộ bằng cách chia sẻ bản in (make) của bạn và bấm like nha. Để xem thông tin, test filament và nhiều nội dung khác về 3D printing, mời bạn ghé homepage của mình hoặc tham gia Filament Deal Channel. Xem thêm các mẫu của mình :)

Mình đã thiết kế lại logo Brick nổi tiếng theo dạng lightbox. Không chỉ dừng ở cái hộp, mình còn làm thêm một cái đế vừa khít hoàn hảo. Nhờ vậy bạn có thể để microcontroller bên trong và dùng cổng USB-C ở mặt sau để kết nối nguồn.

Đây là mẫu đầu tiên trong một series lấy cảm hứng từ kiểu thiết kế logo này. Nhớ theo dõi để xem thêm nha 😉

Tính năng

LED guide in sẵn cho bề rộng LED strip tối đa 10mm.

LED được dẫn thẳng từ và vào phần đế.

Phần đế có thể cố định bằng nút chặn cửa tự dán (self-adhesive door bumper).

Có thể dùng một cổng USB-C phổ biến để cấp nguồn cho lightbox.

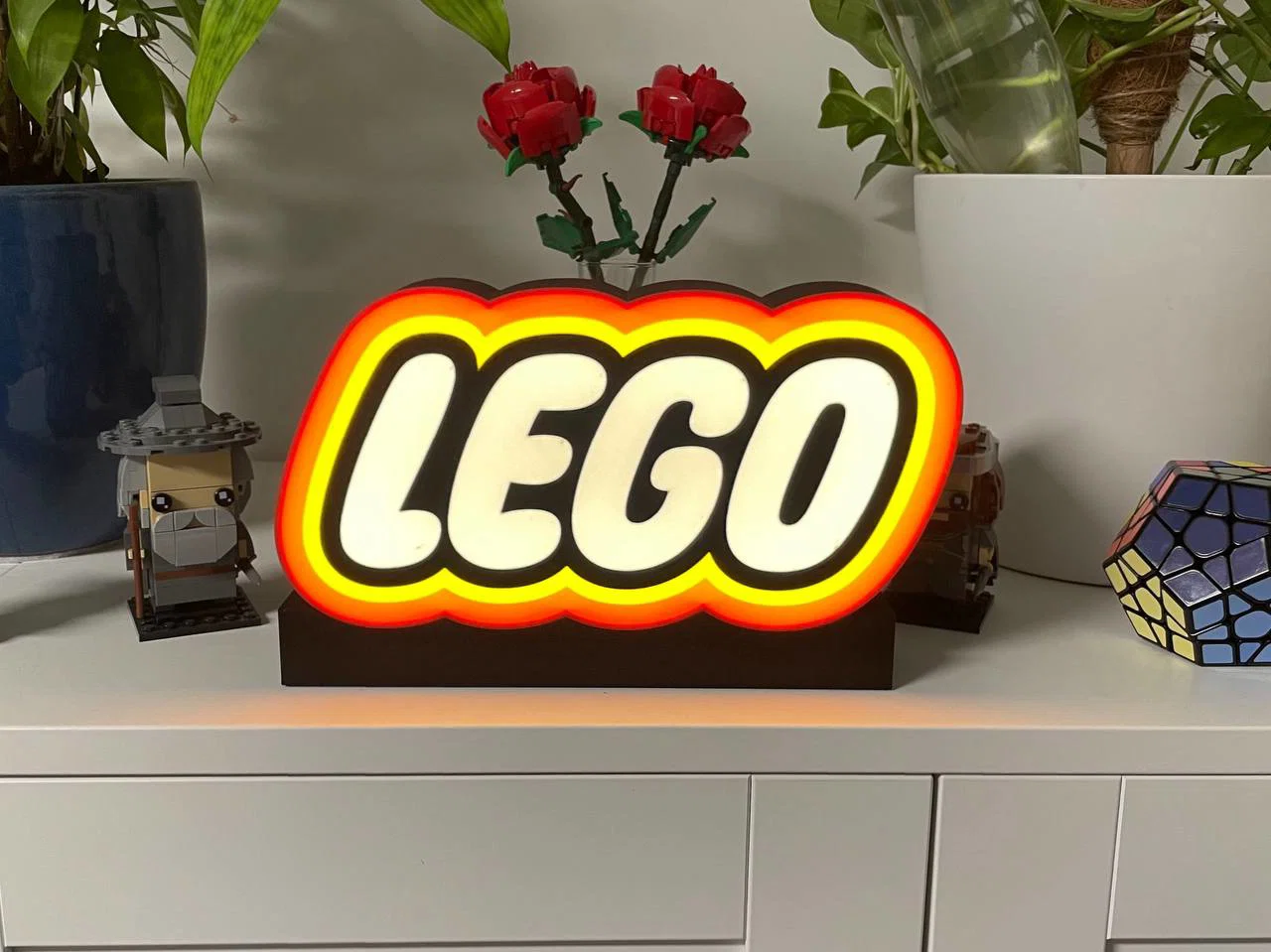

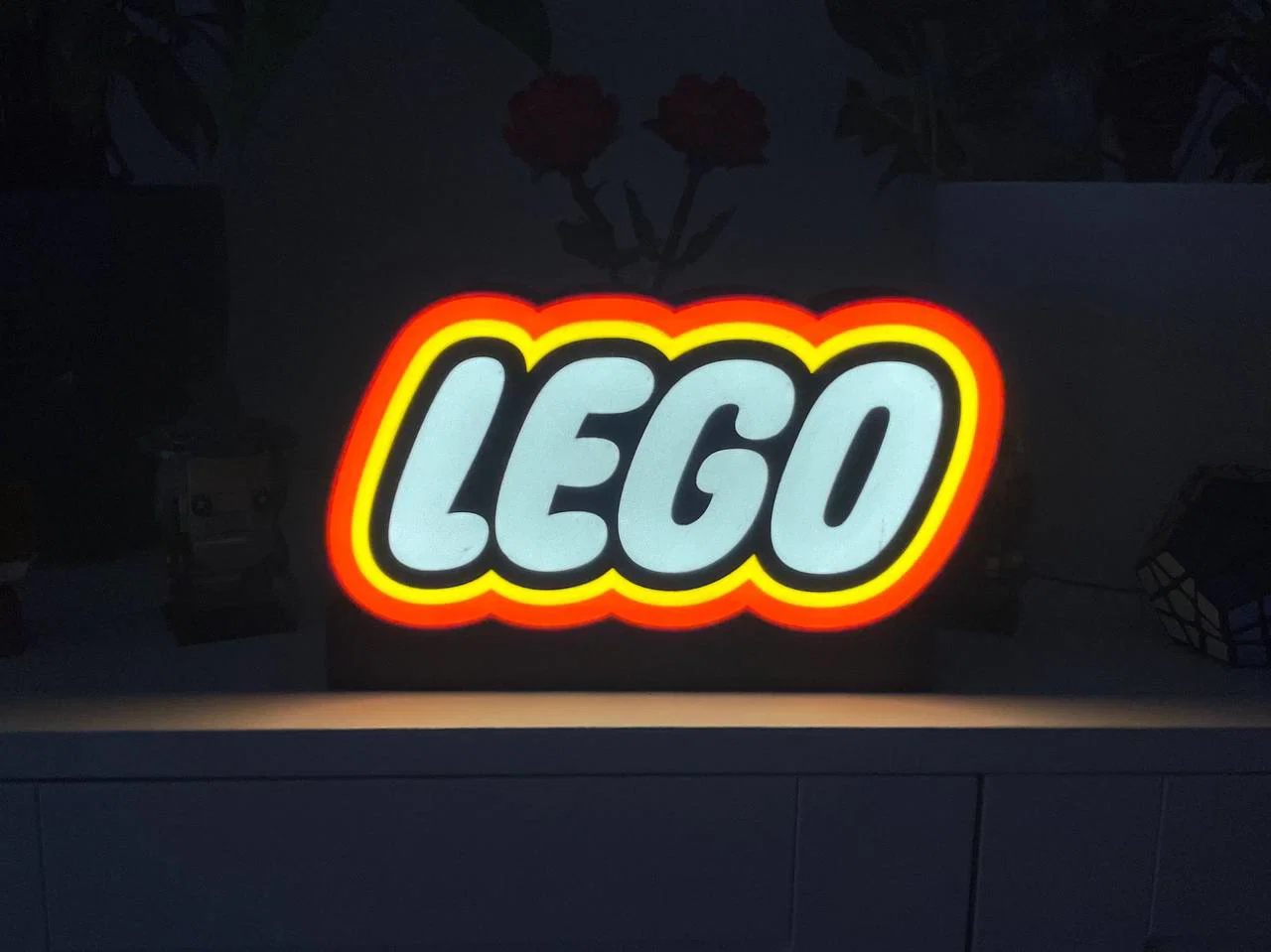

Light box nhìn rất đẹp!

Gợi ý

Về vật liệu

Bạn dùng vật liệu nào bạn thích cũng được. Mình dùng PLA:

• Đen: Bambu Basic PLA hoặc Sunlu PLA+*
• Đỏ: Sunlu PLA+* đỏ
• Vàng: Sunlu PLA+ pure yellow* (màu hiếm)
• Trắng: Bambu Matte PLA

Về LED

Có rất nhiều lựa chọn. Mình đã làm nhiều phiên bản: dùng LED RGB lập trình được kèm ESP32, và dùng LED COB trắng lạnh. Cả hai phiên bản đều chạy 5V qua USB-C. Nếu bạn không thích hàn (soldering), bạn có thể dùng bộ LED của Bambulab, bộ đó có đủ mọi thứ bạn cần, bao gồm cả remote.

• COB LED mình dùng: BTF COB LED cold white (Amazon* | AliExpress*)
• RGB LED mình dùng: BTF WS2812 ECO 60pix/m (Amazon* | AliExpress*)

In 3D

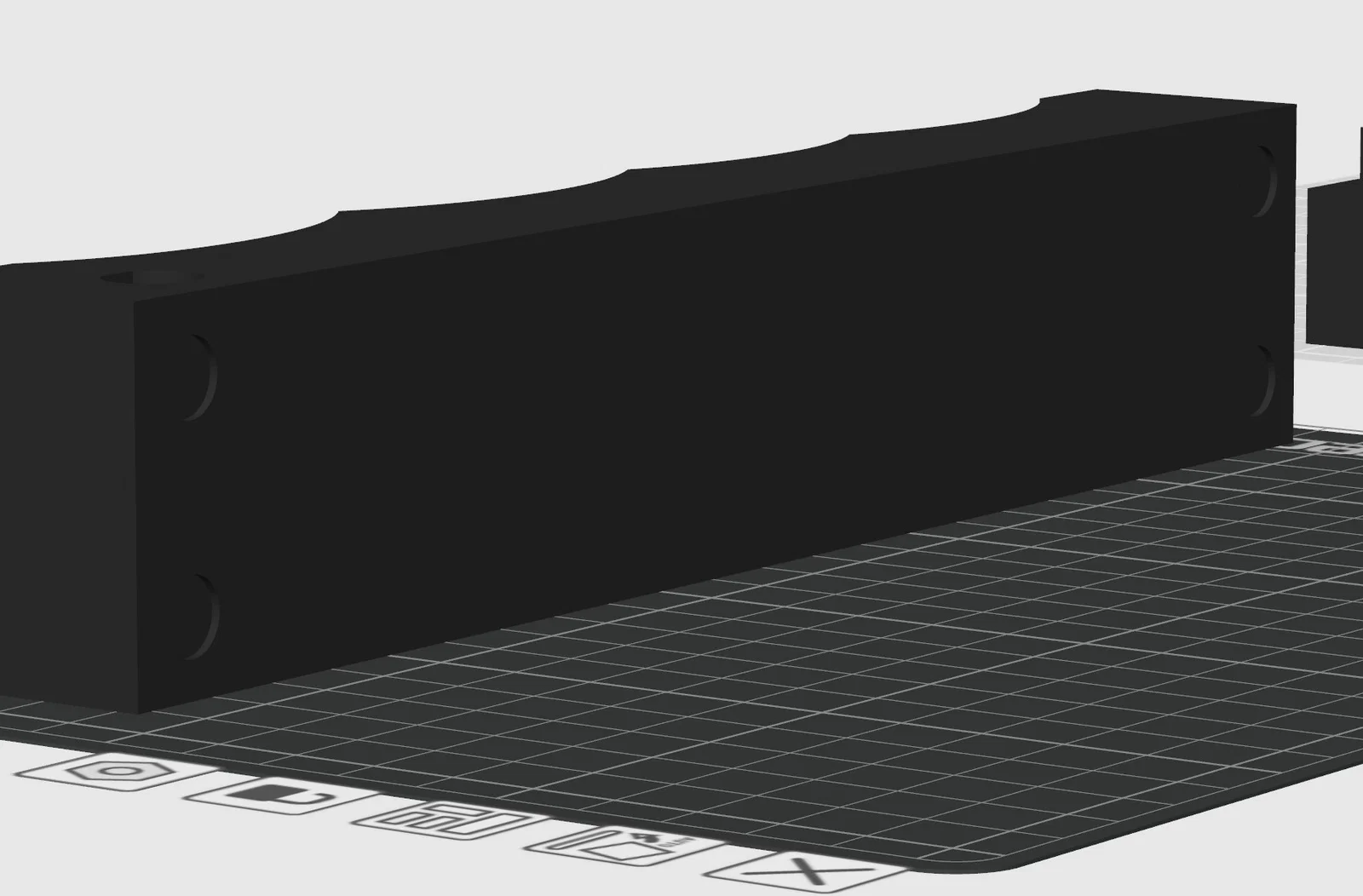

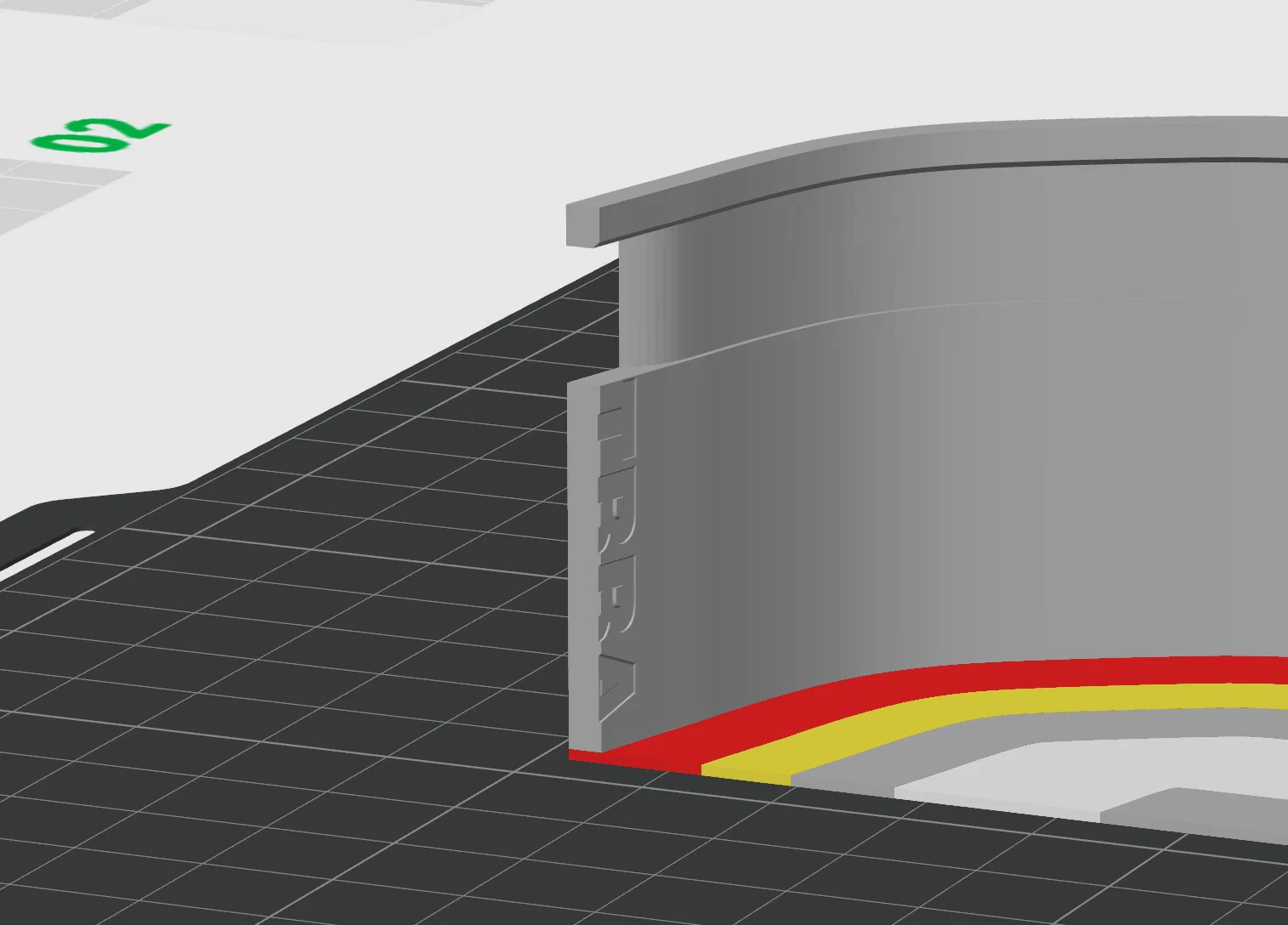

Bạn cần in 3 plate. Bắt đầu với Plate 1 và Plate 2, đây là những phần cốt lõi của toàn bộ mẫu. Plate 1 là phần logo kèm vách hộp. Nhớ cẩn thận vệ sinh nozzle và print bed trước khi bắt đầu in. Plate 2 thì dễ in; nó chỉ là nắp/tấm lưng của hộp.

Plate 1 và 2 là light box và nắp.

Plate 3a được thiết kế để vừa với một cổng USB-C. Bạn có thể mua trên Amazon*, AliExpress (ở đây* hoặc ở đây*), hoặc bất kỳ nơi bán nào khác.

Phần đế được chia làm 2 mảnh nên không cần support

Danh sách vật tư (Bill of Materials)

• Bạn sẽ cần khoảng 70cm LED strip loại nào bạn thích, kèm theo một nguồn cấp tùy chọn.
• Ngoài ra cần thêm một ít giấy bạc (aluminum foil) với keo thỏi (glue stick) hoặc băng keo nhôm (aluminum tape)*.

Tùy chọn:

• Cổng USB-C. Bạn có thể mua trên Amazon*, AliExpress (ở đây* hoặc ở đây*), hoặc nhà cung cấp khác.
• Keo 502 (superglue) (nếu bạn muốn dán kín hộp vĩnh viễn).
• Nút chặn cửa tự dán (khoảng 8mm). Bạn có thể tìm trên Amazon*, AliExpress*, hoặc dùng đồ dư từ Ikea.
• Microcontroller, ví dụ một ESP32 cơ bản.

Lắp ráp

Bước 1:

Luồn LED strip và/hoặc dây nguồn qua các lỗ ở phần mặt sau của đế. Nếu bạn không cần hàn gì hết thì có thể lắp luôn phần đế. Nó sẽ press-fit. Làm nhẹ tay thôi nha! Bước này có thể bỏ qua nếu bạn chắc chắn.

Bước 2:

Dán LED strip cố định. Dùng phần guide để căn LED strip song song với mép.

Bước 3:

Tới lúc test LED để đảm bảo nó hoạt động đúng.

Bước 4:

Chuẩn bị nắp. Mình khuyên bạn dán mặt trong của nắp bằng giấy bạc hoặc băng keo nhôm. Cái này sẽ phản xạ ánh sáng và giúp ánh sáng tỏa đều hơn.

Bạn sẽ cần nắp, keo thỏi và giấy bạc

Bôi keo.

Chú ý mặt nào mờ và mặt nào bóng.

Bạn cần mặt bóng để phản xạ. Ép chặt.

Đợi khô nhẹ, rồi dùng dao bén hoặc móng tay rọc theo viền bên trong.

Bước 5:

Nếu mọi thứ ổn, đặt nắp vào và kiểm tra lại lần nữa xem có hoạt động không (cẩn tắc vô ưu). Sau đó dán phần đế và nắp vào hộp.

Bước 6:

Chúc bạn làm vui! Tận hưởng thành quả của mình!

Chia sẻ bản in và ủng hộ mình

Nếu bạn thích những gì mình làm, bạn có thể ủng hộ mình tại đây, qua Ko-Fi hoặc Patreon. Nhớ để lại bình luận hoặc chia sẻ bản in của bạn nha 😁.

*) Khi bạn dùng link này và mua hàng, mình sẽ nhận được một khoản hoa hồng nhỏ. Bạn không phải trả thêm gì hết, và như vậy là đã ủng hộ mình rồi.

Mình rất cảm ơn sự ủng hộ của bạn!

Nếu bạn muốn bán các mẫu đã in, nhắn tin (DM) cho mình.
