Vỏ Seeed Studio XIAO nRF52840 có nắp (Case with Lid)

Đây là một vỏ (enclosure) đơn giản mình thiết kế cho Seeed Studio XIAO nRF52840 Sense, có chừa lỗ cho đầu nối USB-C đực (male USB-C connector). Dù được thiết kế cho XIAO nRF52840 Sense, nó cũng sẽ dùng được với bản BLE tiêu chuẩn vì thông số kích thước vật lý của hai bản có vẻ y như nhau.

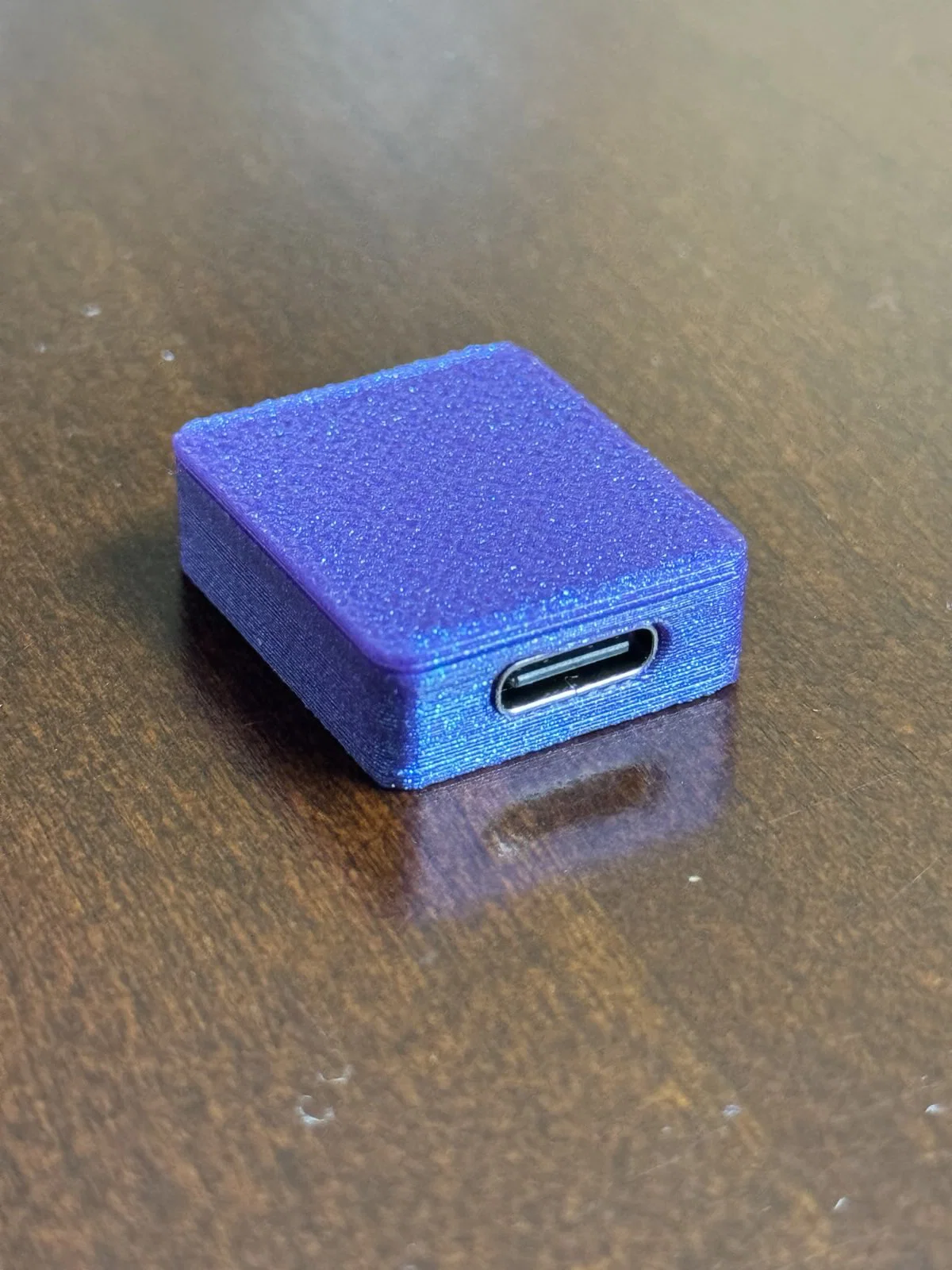

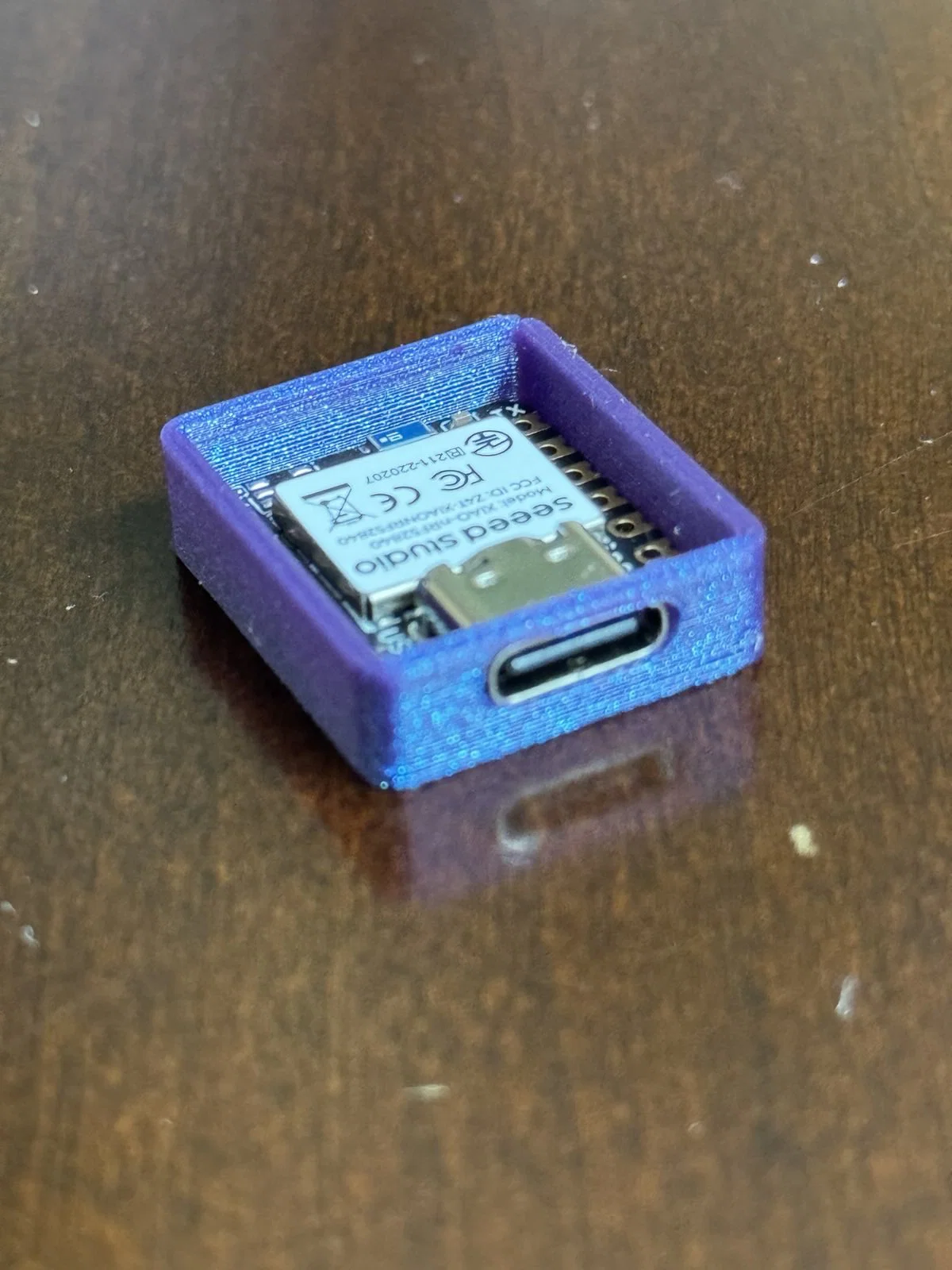

Mẫu này có các rãnh/điểm gài (indentations) ở phần trên của đế vỏ, ăn khớp với vài gờ nhỏ nhô thêm trên nắp để giữ nắp đóng chắc trong quá trình sử dụng nhẹ tới bình thường. XIAO nRF52840 sẽ vừa khít bên trong mà không cần dùng lực quá nhiều để ấn vào đúng vị trí. Khi đã vào chỗ, XIAO sẽ không bị lắc hay xê dịch, kể cả lúc cắm cáp USB-C vào hoặc rút ra khỏi cổng tích hợp của nó.

Mình in trên Bambu Lab P1S rất ngon, không cần supports, sau khi dùng OrcaSlicer để tạo G-code. Máy in của mình dùng khoảng 0.71 m (2.11 g) filament và hoàn thành trong hơn 20 phút một chút.

Phiền bạn đăng bản in (makes) và góp ý giúp mình, mấy cái đó hỗ trợ mình nhiều khi mình còn đang học CAD.

Print settings:

• Filament: FLASHFORGE PLA Filament - Upgraded Nebula Purple
• Layer height: 0.1mm
• First layer height: 0.1mm
• Infill density: 100%
• Infill pattern: cross hatch
• Other settings:
  • Adaptive layer height:
    • Quality / Speed: 0.5

Attribution:

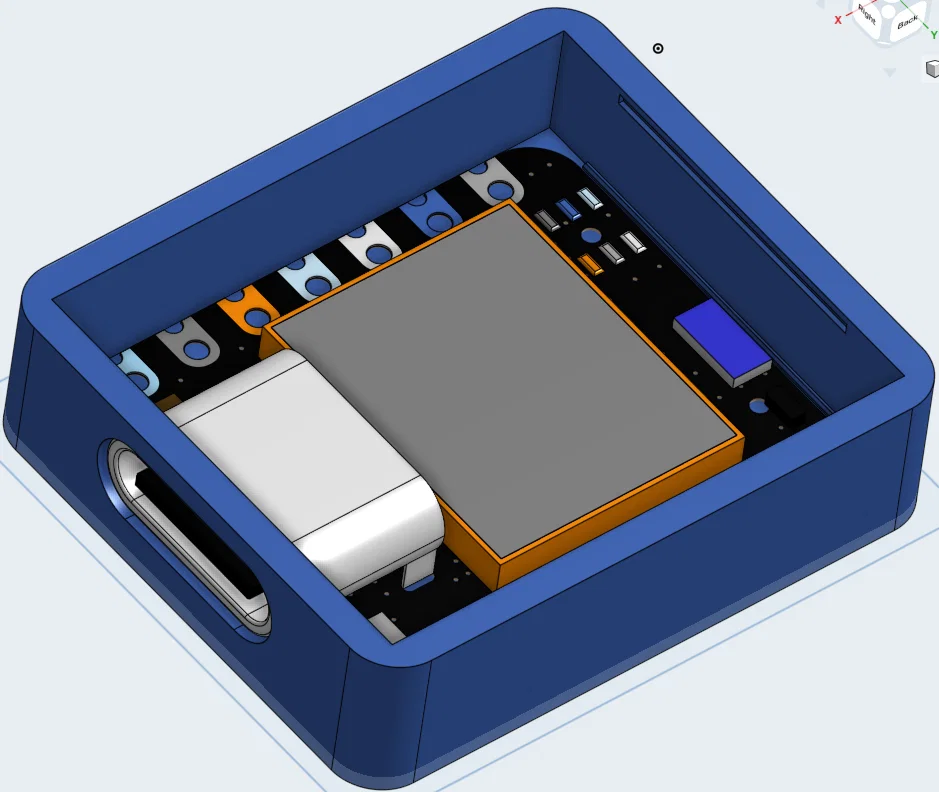

Cảm ơn @FyrbyAdditive vì mẫu dev board rất xuất sắc! Nhờ mẫu đó mà mình làm được khoảng 95% phần modeling trước cả khi cầm bộ điện tử trên tay.
