Mạch Arduino Seeed Studio XIAO nRF52840 với Bluetooth 5

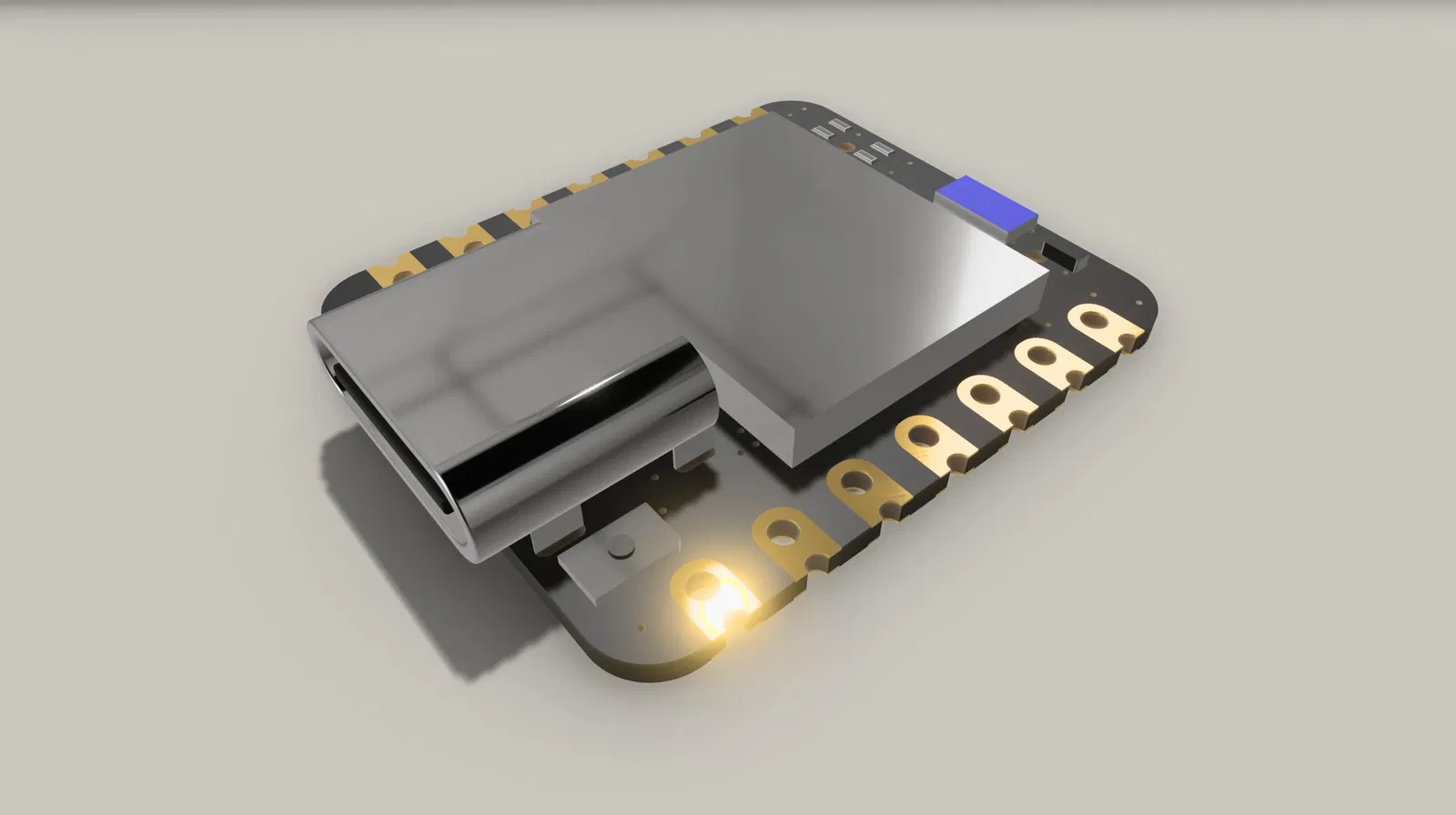

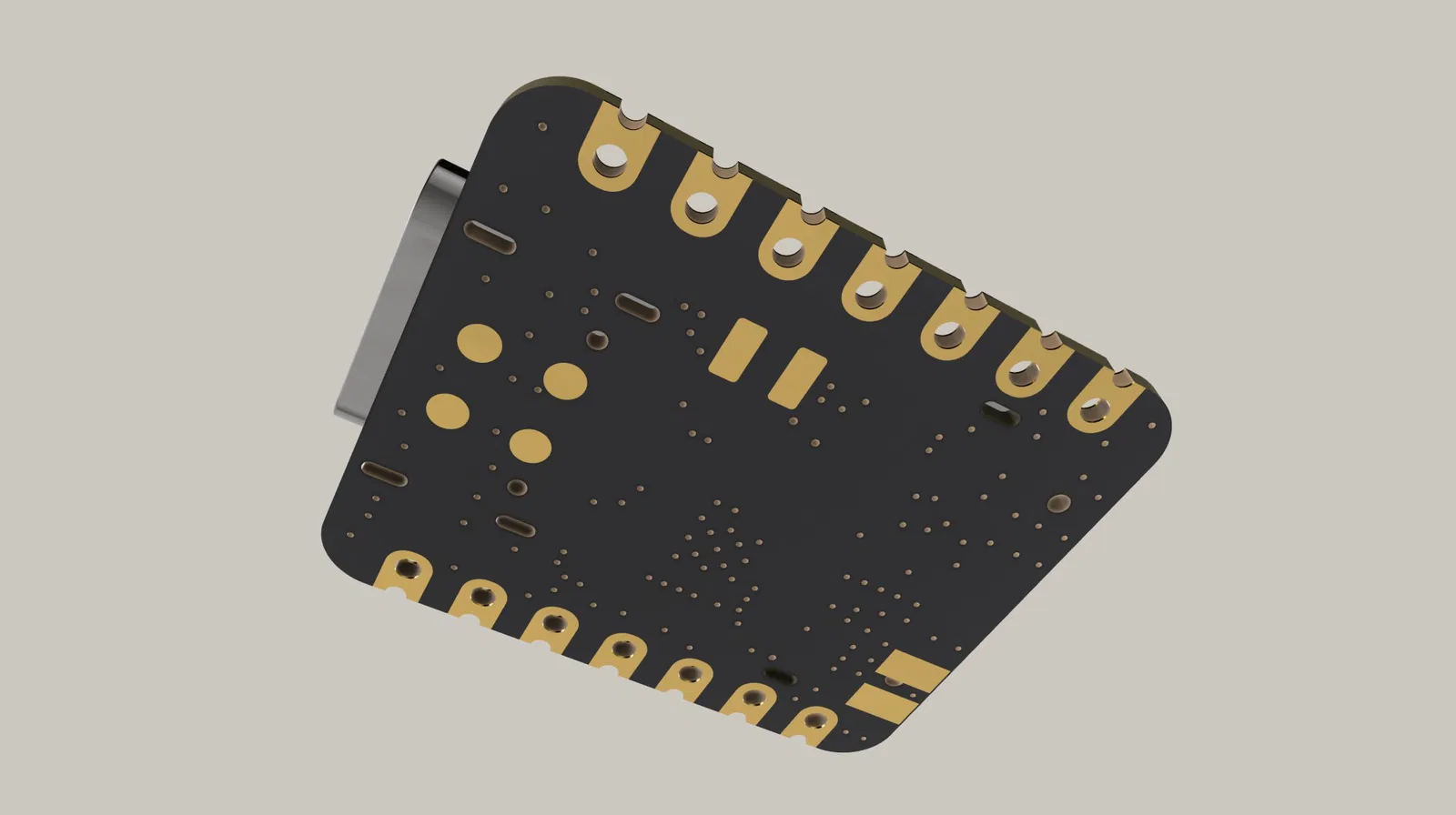

Đây là một mô hình tỉ lệ của Seeed Studio XIAO nRF52840, một bảng mạch Nordic nRF52840 có khả năng Arduino & CircuitPython với Bluetooth 5, BLE và NFC đi kèm với một ăng-ten tích hợp và có giá khoảng 9,90 đô la. Trang sản phẩm cho thiết bị này có thể được tìm thấy tại đây.

Nó được thiết kế cho những người sáng tạo xây dựng điện tử để bao gồm trong quy trình thiết kế của họ, vì nó loại bỏ quy trình đo lường phức tạp để phù hợp khi thiết kế các đèn/đồng hồ/robot/etc tuyệt vời của bạn.

Nếu bạn muốn xem mô hình 3D với màu sắc trong trình duyệt của mình và với AR tùy chọn, điều này có sẵn trực tiếp tại trình xem Shapr3D ở đây.

Nếu bạn xây dựng điều gì đó và sử dụng điều này như một tài sản, hãy làm tôi vui bằng cách đăng nó trong phần tạo ra!

Dung sai

Khi thiết kế các thứ sử dụng mô hình này, theo kinh nghiệm của tôi, việc thêm 0.2mm xung quanh bảng sẽ dẫn đến một sự vừa vặn chặt chẽ giữ thiết bị ở vị trí. Tuy nhiên, các bảng của bạn có thể có sự khác biệt nhẹ tùy thuộc vào lô hàng, hoặc có thể cài đặt máy in của bạn sẽ yêu cầu nhiều hoặc ít khoảng trống hơn. 0.2mm có lẽ là một điểm khởi đầu tốt.

Được đề xuất rằng một khoảng trống 0.4mm được đặt xung quanh cổng USB-C, vì điều này không nên là một sự vừa vặn quá chặt.

Các phiên bản:

2023.10.04: Cập nhật độ dày bảng, chiều rộng cổng USB-C và độ lệch của nó so với bảng dựa trên phản hồi.

2023.08.25: Tải lên ban đầu.
