FT Panel Clips cho Voron V0/V0.1/V0.2
Bộ FT Panel Clips đầy đủ cho Voron V0/V0.1/V0.2 dùng nhôm định hình 1515. Thiết kế quick release, thay thế kẹp panel dùng tán M3 + ốc M3x8 BHCS, giúp tháo lắp/bảo trì máy nhanh và gọn hơn.
Mô tả

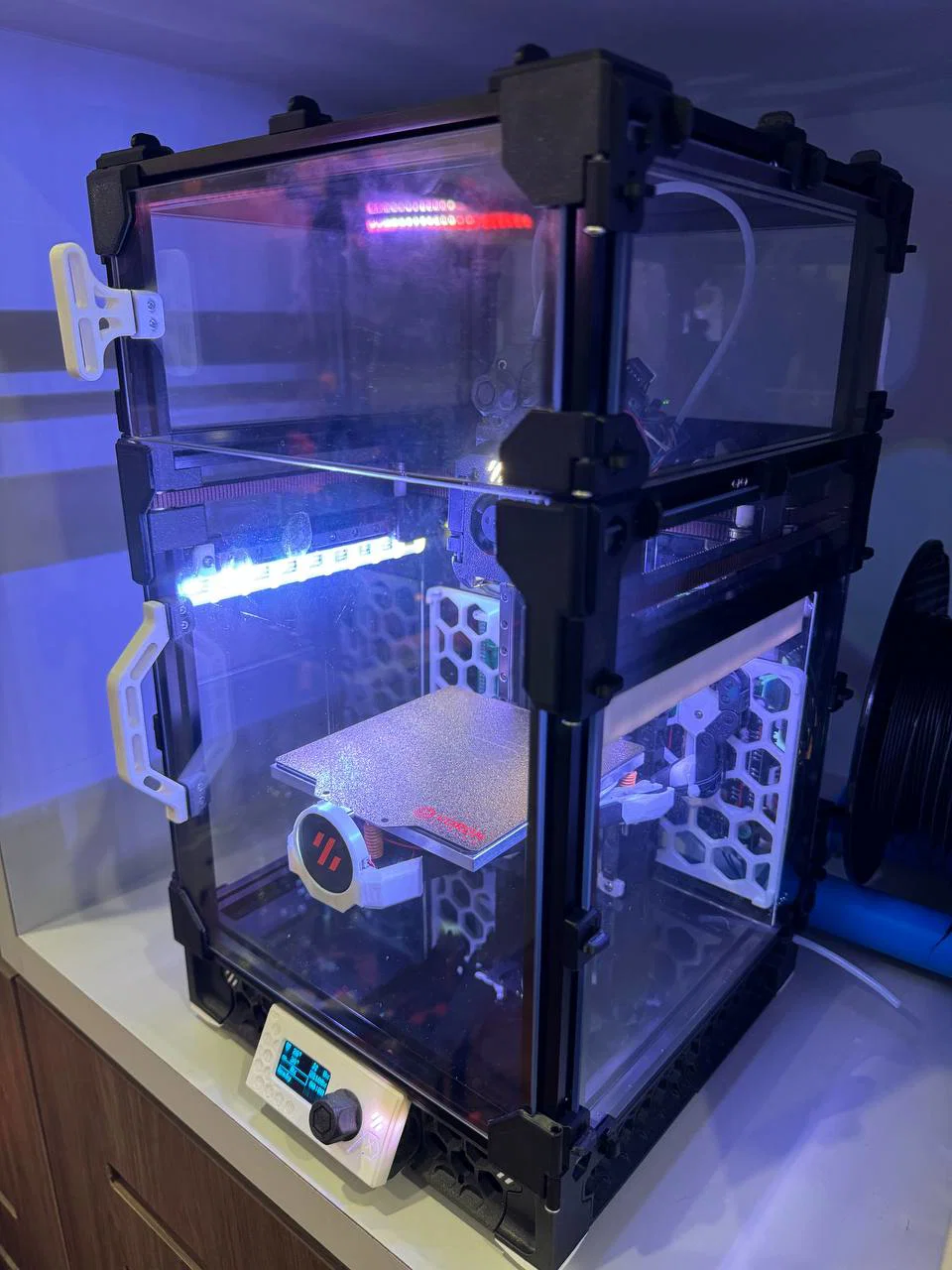

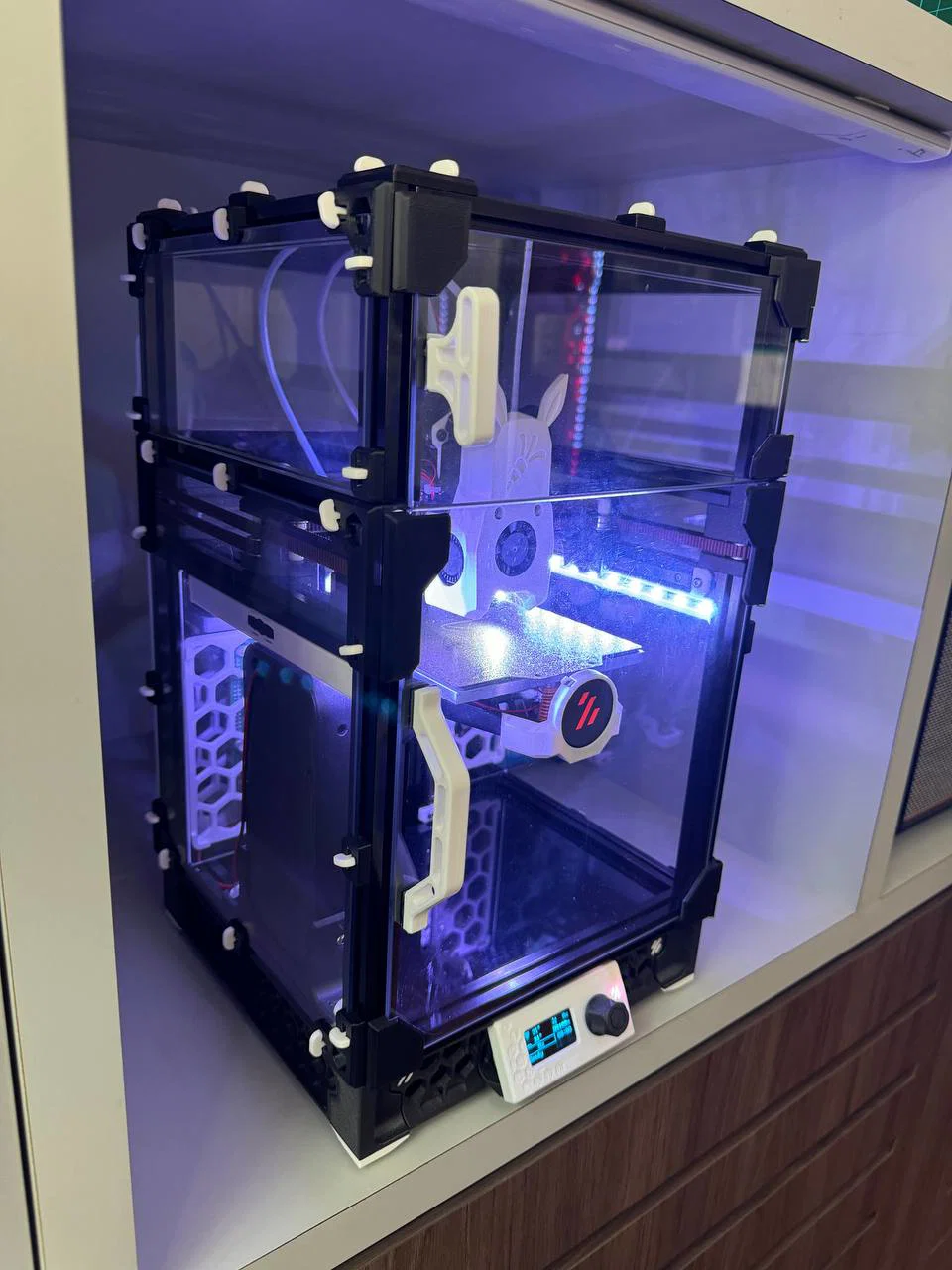

FT PANEL CLIPS cho Voron V0/V0.1/V0.2
Theo yêu cầu, bộ FT Panel Clips đã được thu nhỏ lại để dùng với nhôm định hình 1515. Bài đăng trên Printables này dành riêng cho các máy in Voron V0/V0.1/V0.2.
GIỚI THIỆU

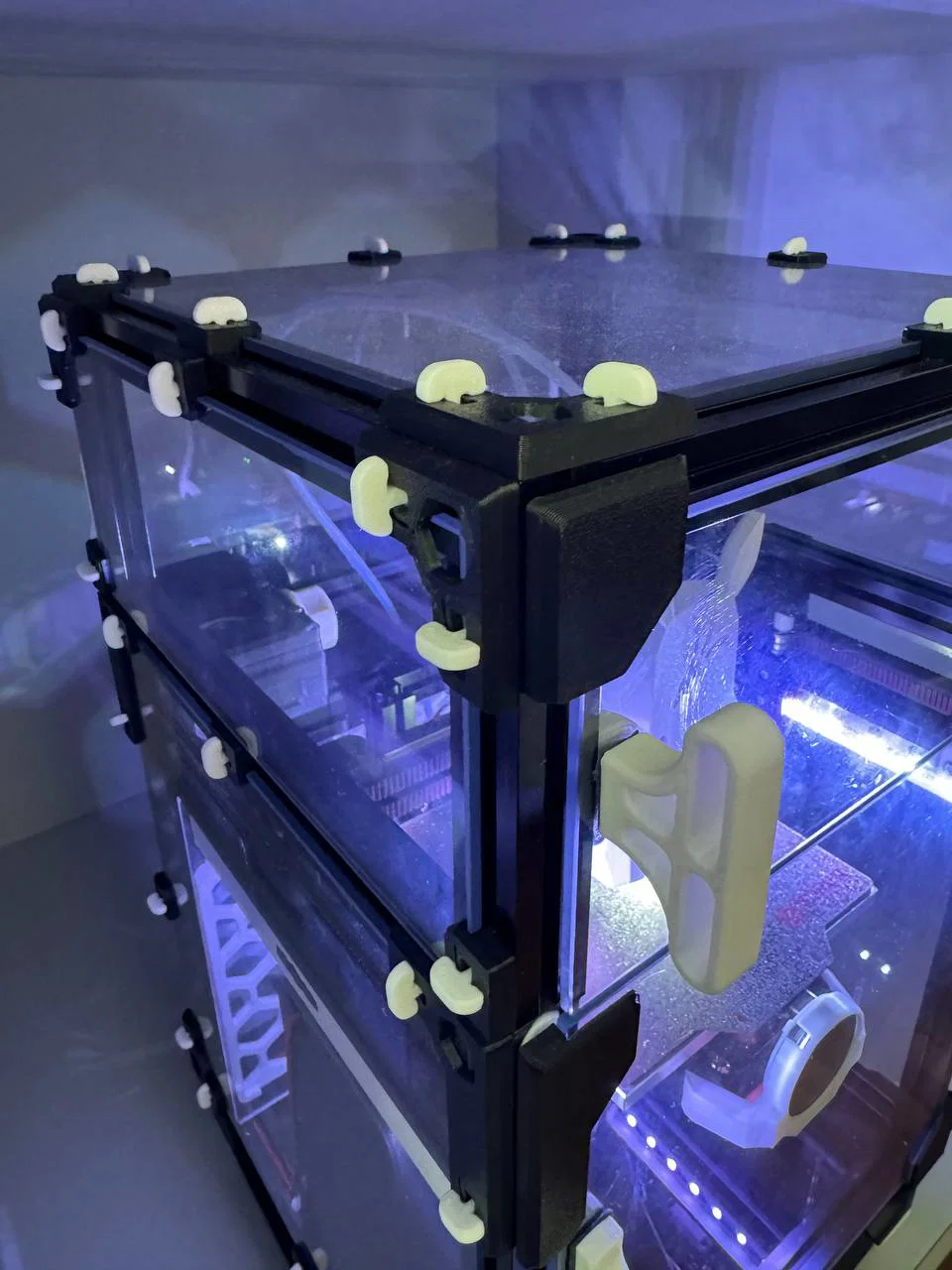

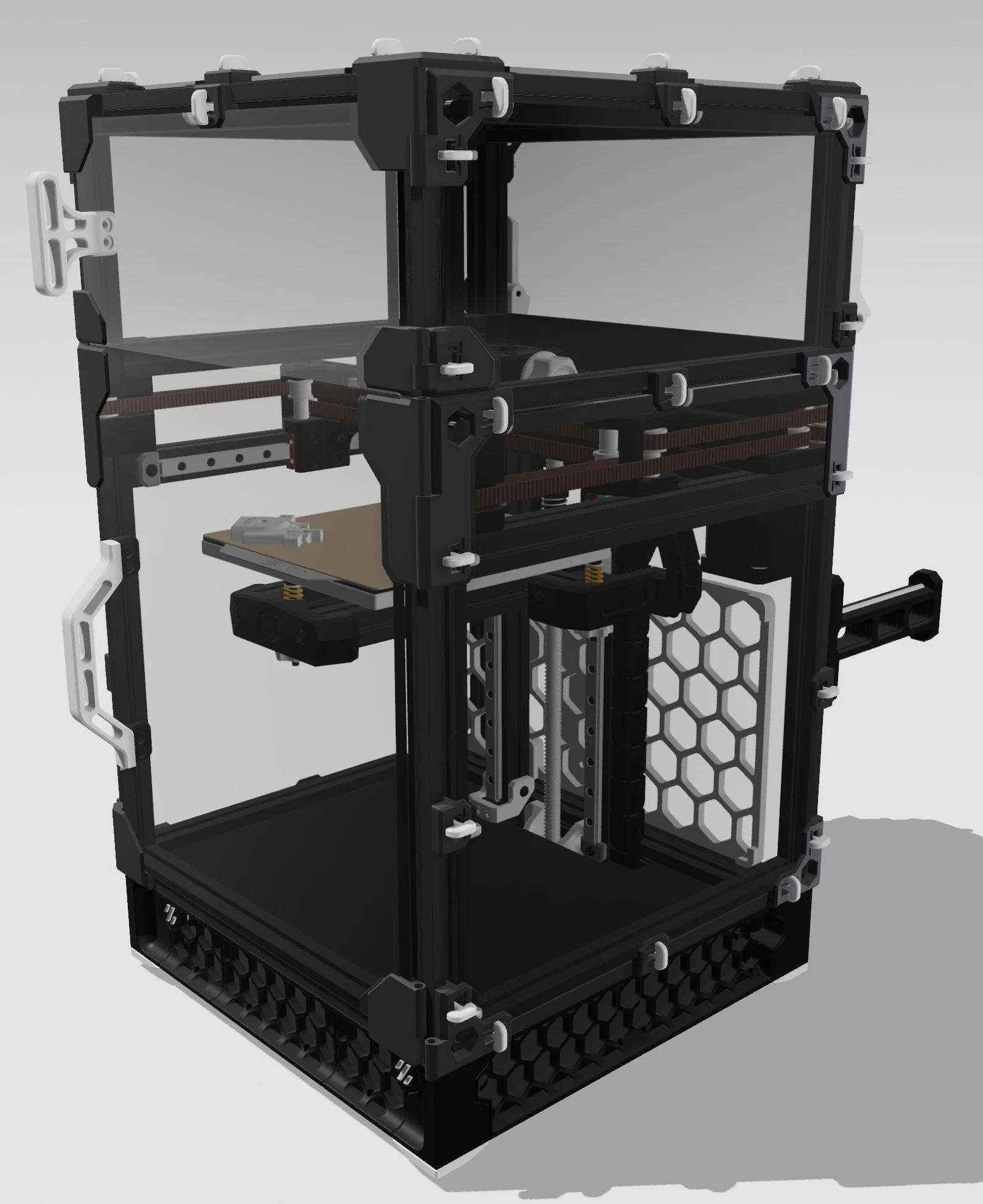

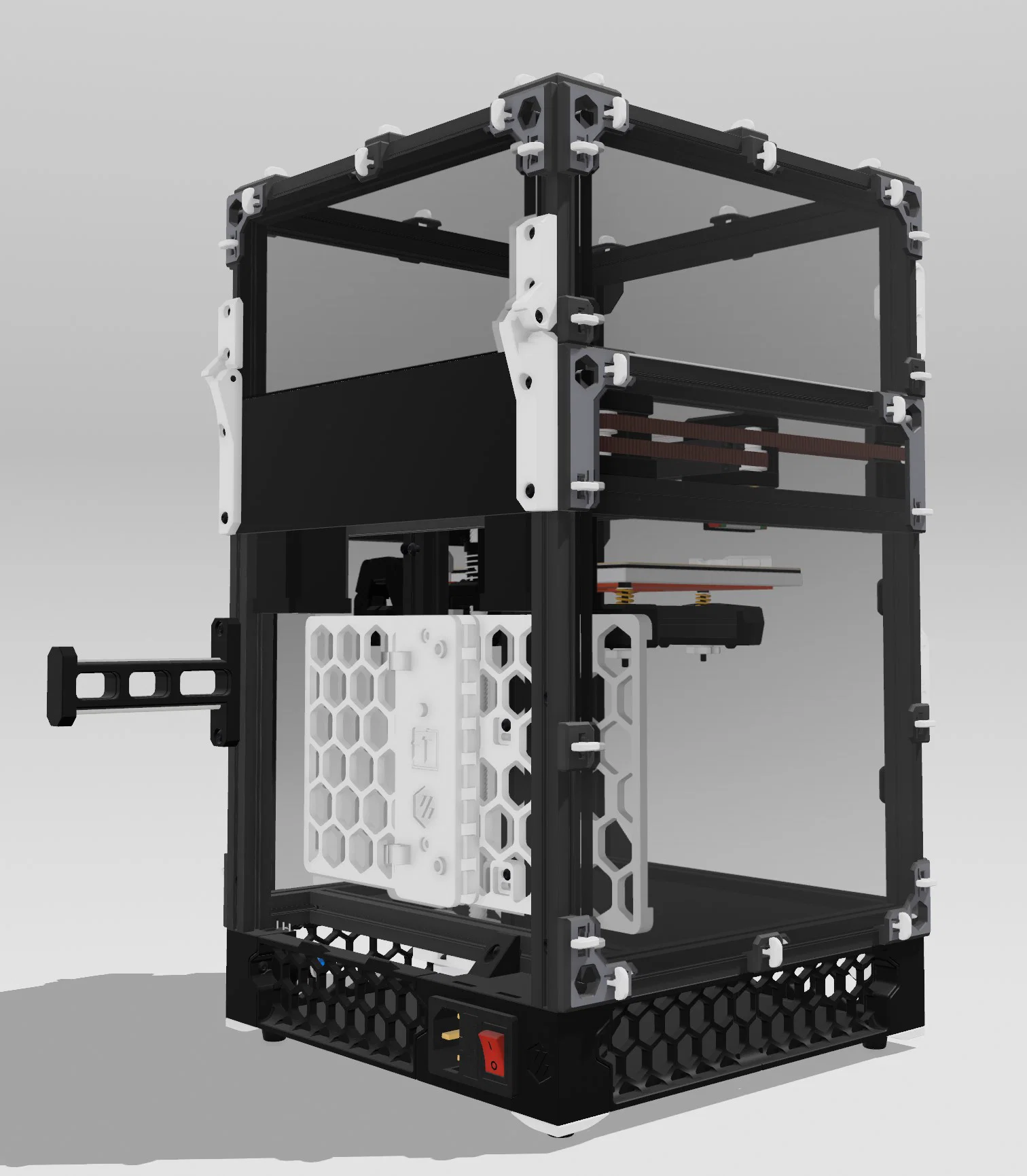

FT Panel Clips được thiết kế để thay thế các kẹp panel (tấm) thường dùng tán lục giác M3 + ốc vít trên Voron V0, Micron và các dòng máy tương tự sử dụng nhôm định hình 1515.
Bộ kẹp này được làm ra để việc bảo trì/sửa chữa máy dễ hơn nhờ thiết kế tháo lắp nhanh (quick release). Tất cả chi tiết để gắn panel đều là đồ in và thay trực tiếp cho cụm gá panel zin, giúp giải phóng toàn bộ đống tán M3 và ốc M3x8 BHCS.
LƯU Ý QUAN TRỌNG: - Nếu kẹp bị lỏng. Hãy kiểm tra hiệu chuẩn (calibration) máy in vì rất có thể các Bracket bị “squish” quá nhiều, làm ảnh hưởng đến chiều cao thực tế để các key khóa đúng vị trí.
HƯỚNG DẪN LẮP ĐẶT
Đây là bộ panel clips dễ lắp nhất tới giờ vì không cần dùng băng keo mút 1mm hay 3mm (không có sẵn trong kit Voron V0). Bộ kẹp này được thiết kế để thay thế các chi tiết gốc mà không cần tán và ốc.
Cho máy build MỚI
- Không lắp tán M3 ở các vị trí cần để gắn panel.
- Dùng Corner Panel Bracket ở góc + 2 x key cho mỗi góc của một tấm panel.
- Dùng Panel Bracket + key ở giữa các Corner Bracket khi cần.
- Với cụm cửa (door), dùng hinge và clips trong thư mục Door.
Cho máy đang dùng (existing)
- Khuyến nghị tháo các tán lục giác M3 đang dùng để giữ kẹp panel zin, để tránh bị rung/khua khi máy hoạt động.
- Dùng Corner Panel Bracket ở góc + 2 x key cho mỗi góc của một tấm panel.
- Dùng Panel Bracket + key ở giữa các Corner Bracket khi cần.
Nếu có thắc mắc, liên hệ tụi mình trên Discord
Mong bạn thông cảm và trân trọng lượng thời gian/công sức để hoàn thành một chỉnh sửa lớn như vậy. Nếu bạn thích các thiết kế của mình và muốn ủng hộ chi phí filament cùng các thiết bị khác phục vụ prototype, bạn có thể ủng hộ tại paypal.me hoặc Ko-fi. Rất cảm ơn sự hỗ trợ của bạn :)
Cho mình biết nếu bạn cần dùng các kiểu kết hợp độ dày panel và băng keo mút khác; mình có thể cung cấp thêm STL.
