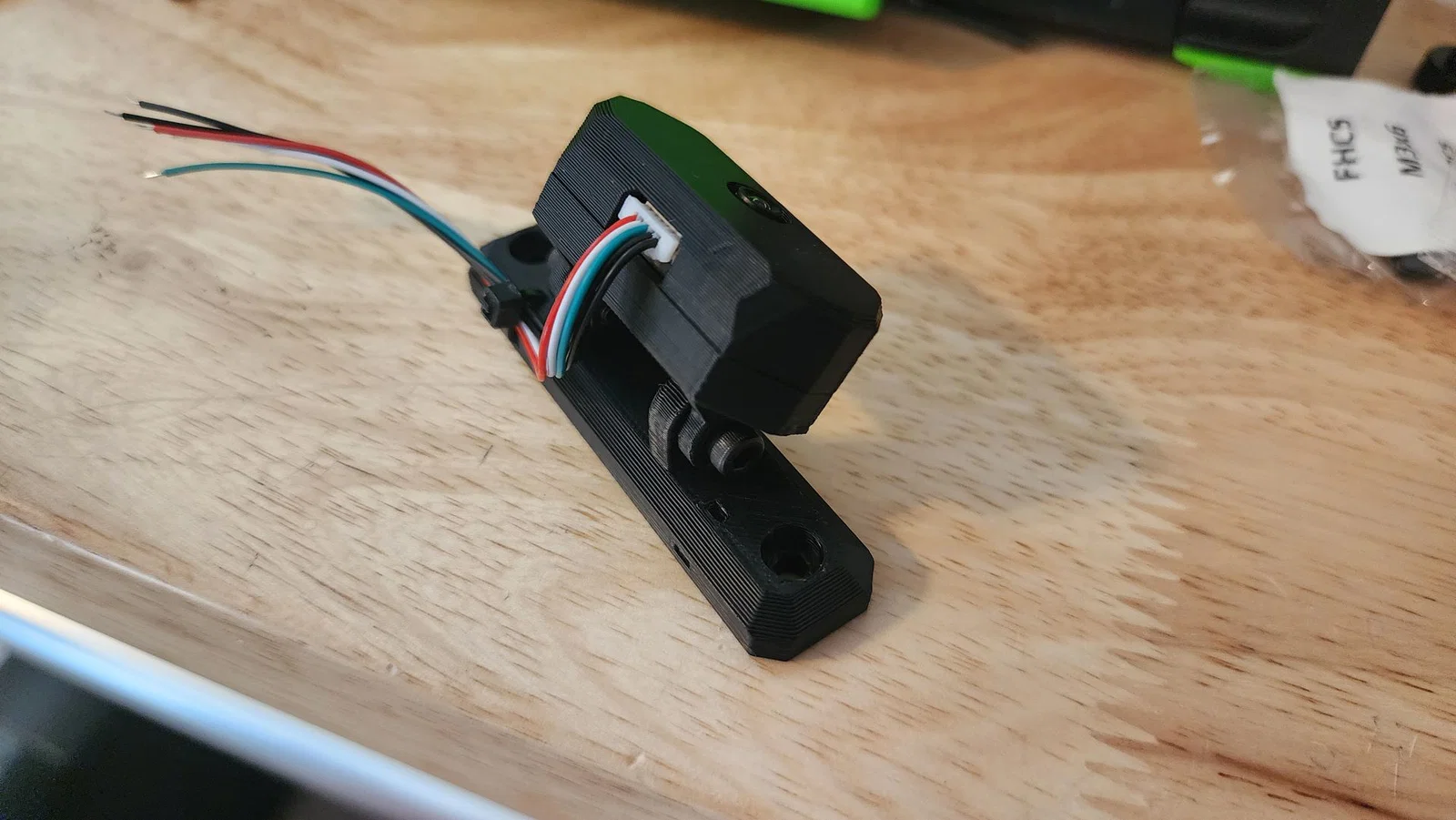

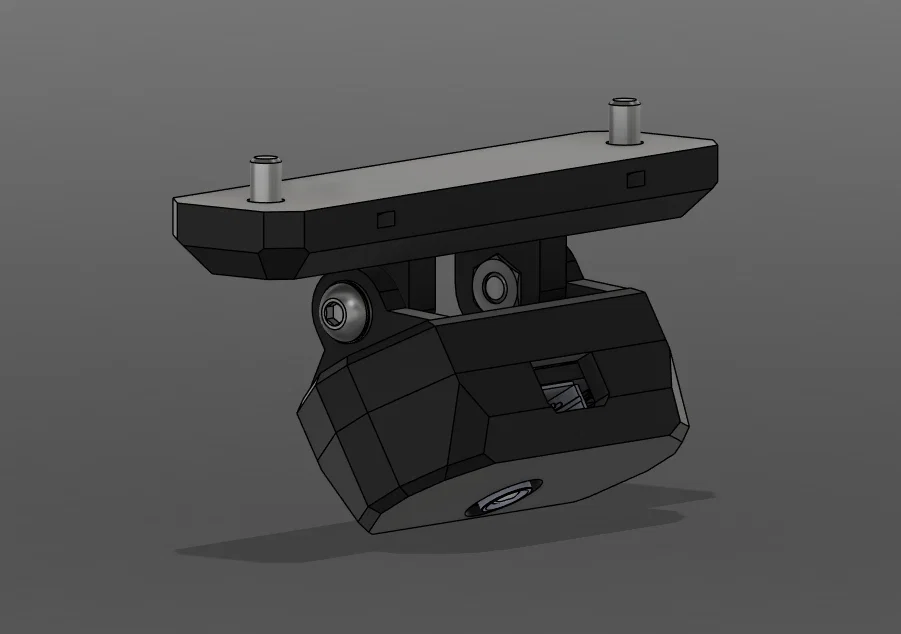

Ngàm gắn USB Camera 3DO v2 chỉnh được (Adjustable 3DO v2 USB Camera Mount)

Mình in theo thiết lập Voron tiêu chuẩn: 4 walls, 5 lớp top/bottom, infill 40% và layer height 0.2. Có thể là dư so với nhu cầu.

Các part chắc đã được orient sẵn để in.

enclosure-cam-baseplate.stl - in file này với supports từ build plate. Mình dùng spacing (top và sides) 0.4, và khi bẩy part ra khỏi plate thì support thường sẽ dính lại trên plate.

Bạn chỉ cần chọn một trong các file sau:
enclosure-cam-mount.stl - dùng heatset 5x4
enclosure-cam-mount-m3-nut.stl - dùng đai ốc M3

Phần cứng cần có:
2 - M3x8 để bắt baseplate vào mount
2 - long đền M3 (tùy chọn) đặt giữa ốc M3x8 và mount
2 - đai ốc M3 (hoặc 2 heatset 5x4)
2 - M2x8 (M2x10 cũng được) để bắt cover vào baseplate
Tùy chọn - M2x6 (M2x8 cũng được) để bắt board vào cover

Nếu bạn dùng vít tự taro M2x6 để bắt board vào cover, nhớ cực kỳ chắc là không siết quá tay và đầu vít phải đủ nhỏ để không chạm/chập vào linh kiện nào.

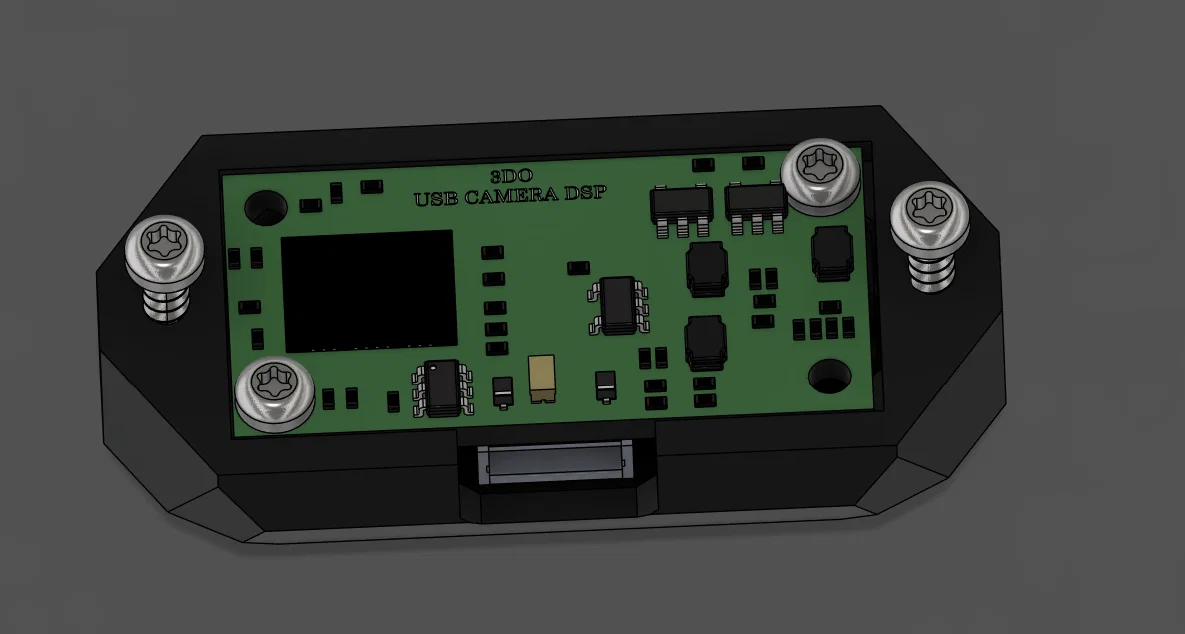

Phần này hoàn toàn tùy chọn. Board đáng lẽ sẽ được kẹp giữa 2 part. Mình chưa canh được theo ý, lúc thì lỏng quá lúc thì chặt quá nên mình chọn dùng vít.

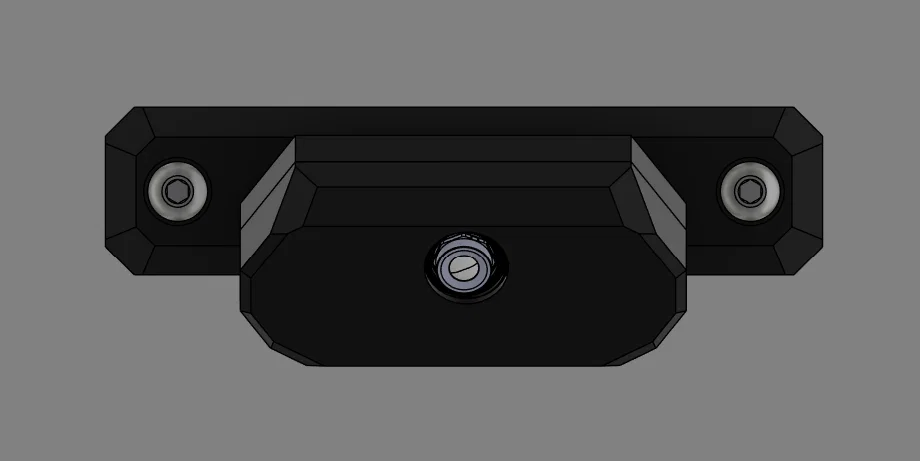

Lưu ý: Thiết kế canh tâm lỗ ống kính theo file STEP của 3DO. Với mình thì phải chỉnh lại vị trí một chút mới đúng chỗ mong muốn. Nếu bị lệch nhiều với bạn thì chỉnh trong file STEP nhé.
