Parametric Multiconnect Cutout Negative (Bản tuỳ biến rãnh âm Multiconnect)

Đây là một bản triển khai parametric của negative “connector back” của multiconnect, tức là một mẫu tuỳ biến của rãnh female ở mặt sau của các thiết kế gắn theo multiconnect. Negative này được dùng bằng cách boolean subtract nó khỏi mặt lưng của chi tiết bạn làm, để “cắt” ra đúng rãnh cần thiết.

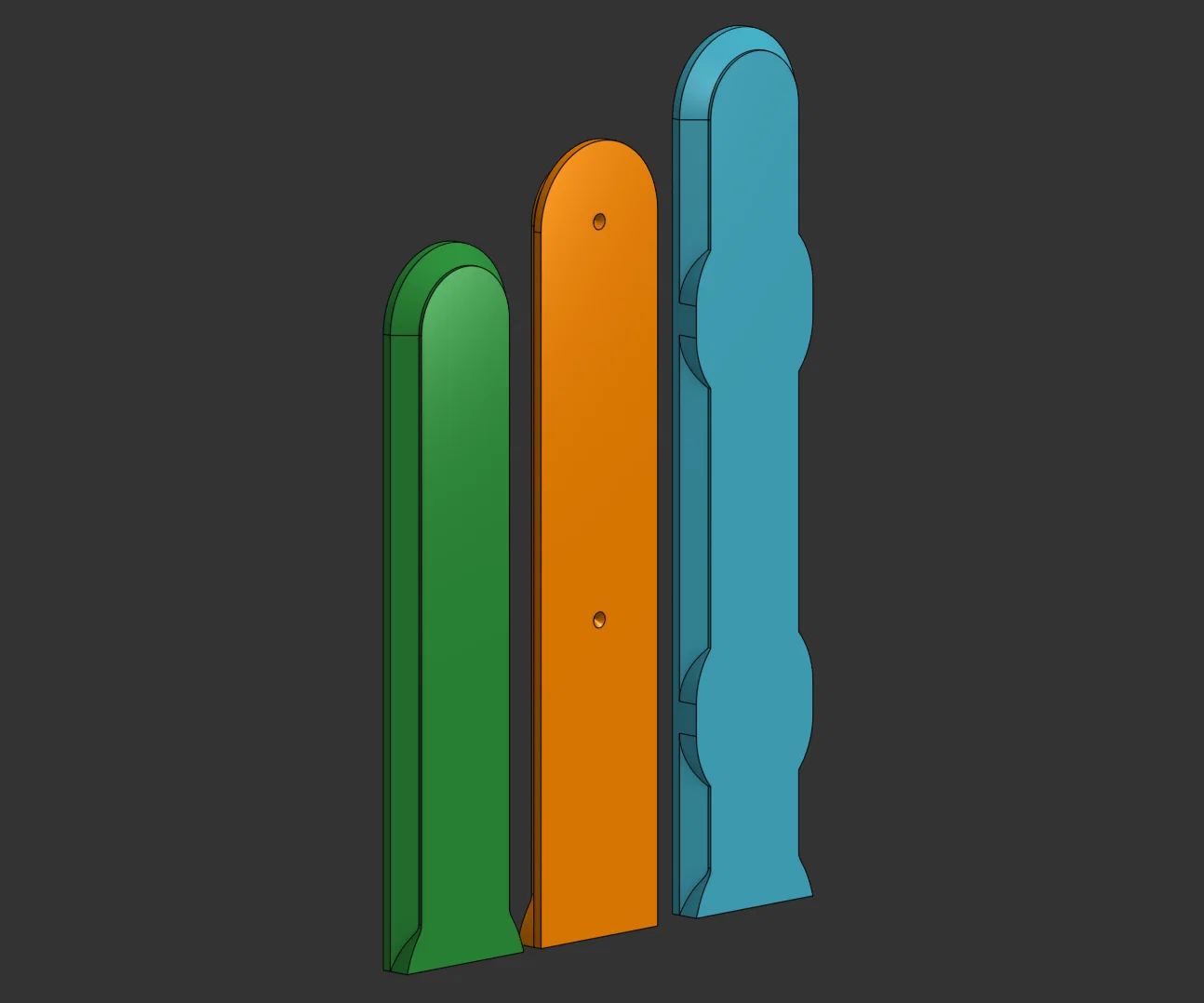

Có sẵn một số mẫu negative để tham khảo, nhưng đa phần bạn sẽ muốn tự tuỳ chỉnh theo hướng dẫn bên dưới.

Cấu hình negative của bạn

1. Truy cập tài liệu Onshape tại đây. Bạn sẽ thấy part 3D ở giữa và các bảng điều khiển xung quanh.
2. Tìm khu vực “Configurations” ở góc trên bên phải.
   • Có thể bạn cần kéo/mở rộng panel xuống để thấy đầy đủ các tuỳ chọn cấu hình.
3. Chỉnh các tuỳ chọn/biến cấu hình theo nhu cầu, xem phần bên dưới để biết chi tiết.
   • Bạn có thể dùng các điều khiển Onshape thông thường để xoay/di chuyển mô hình, hoặc dùng các nút điều hướng ở thanh công cụ phía dưới.
4. Export mô hình bằng nút export (download) ở thanh công cụ phía dưới.

Tuỳ chọn cấu hình

Height: Chiều cao của negative, tính từ trên xuống dưới.

Repeat Indent: Lặp lại phần lõm bên trong dọc theo chi tiết. Phần lõm này (sau khi áp negative sẽ thành một gờ) giúp “khóa” connector tại chỗ, nên tuỳ chọn này dùng cho các chi tiết được gắn bằng nhiều hơn một connector.

Indent Spacing: Khoảng cách giữa các indent lặp lại, theo đơn vị 25mm.

Quick Change Cutouts: Bật các phần cutout trong rãnh để có thể luồn connector vào giữa chừng, thay vì phải trượt từ trên xuống dưới toàn bộ. Dùng cho các chi tiết gắn với nhiều hơn một connector, tuân theo tuỳ chọn indent spacing.

Quick Change Offset: Độ lệch của các quick change cutouts so với các indent.

Thiết kế và giới hạn tuỳ chọn nhìn chung được đặt sẵn để tránh tạo ra các chi tiết không hoạt động. Tuy vậy, bạn vẫn có thể copy tài liệu và chỉnh sửa nếu thấy các giới hạn đó quá chặt.
