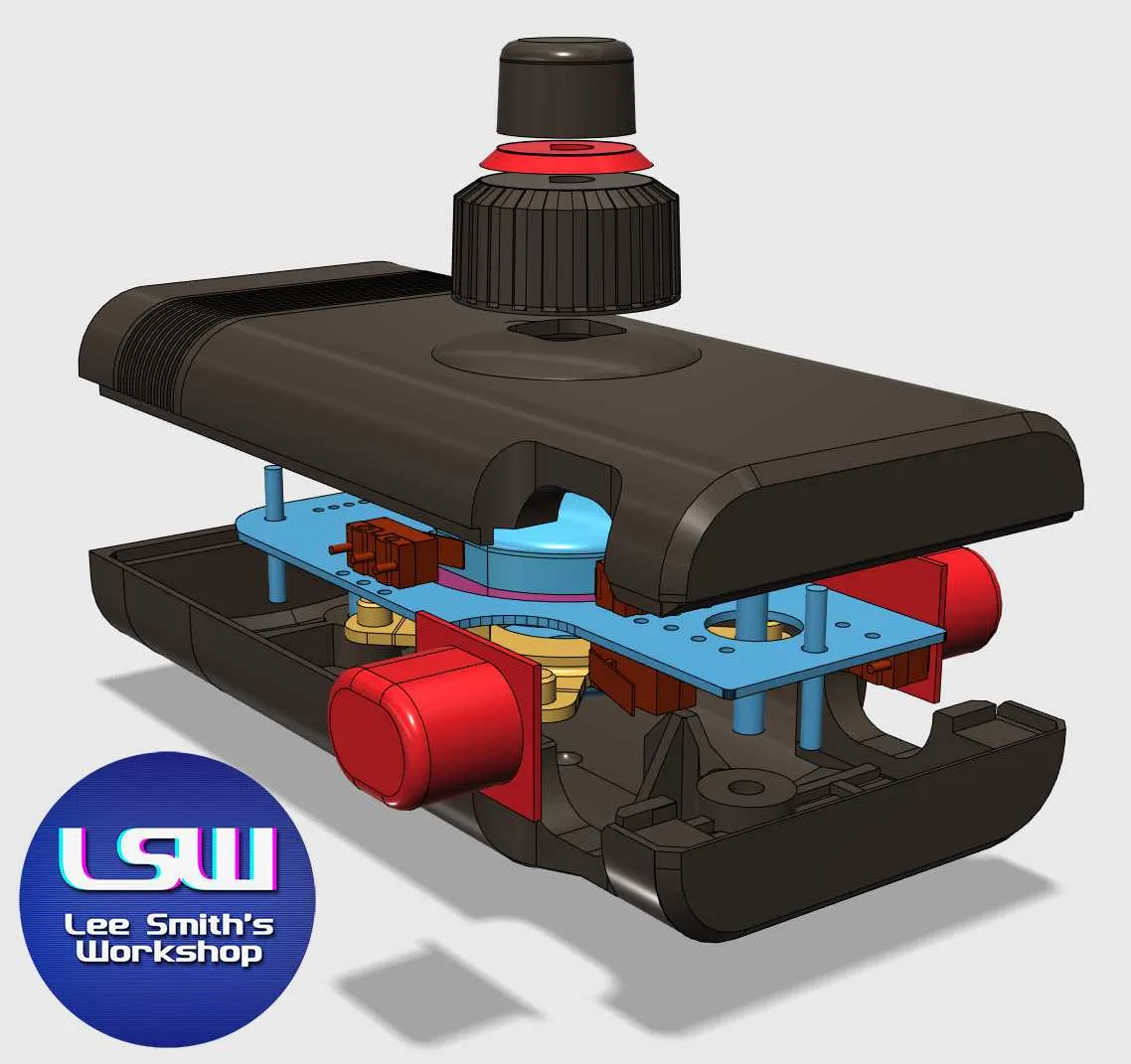

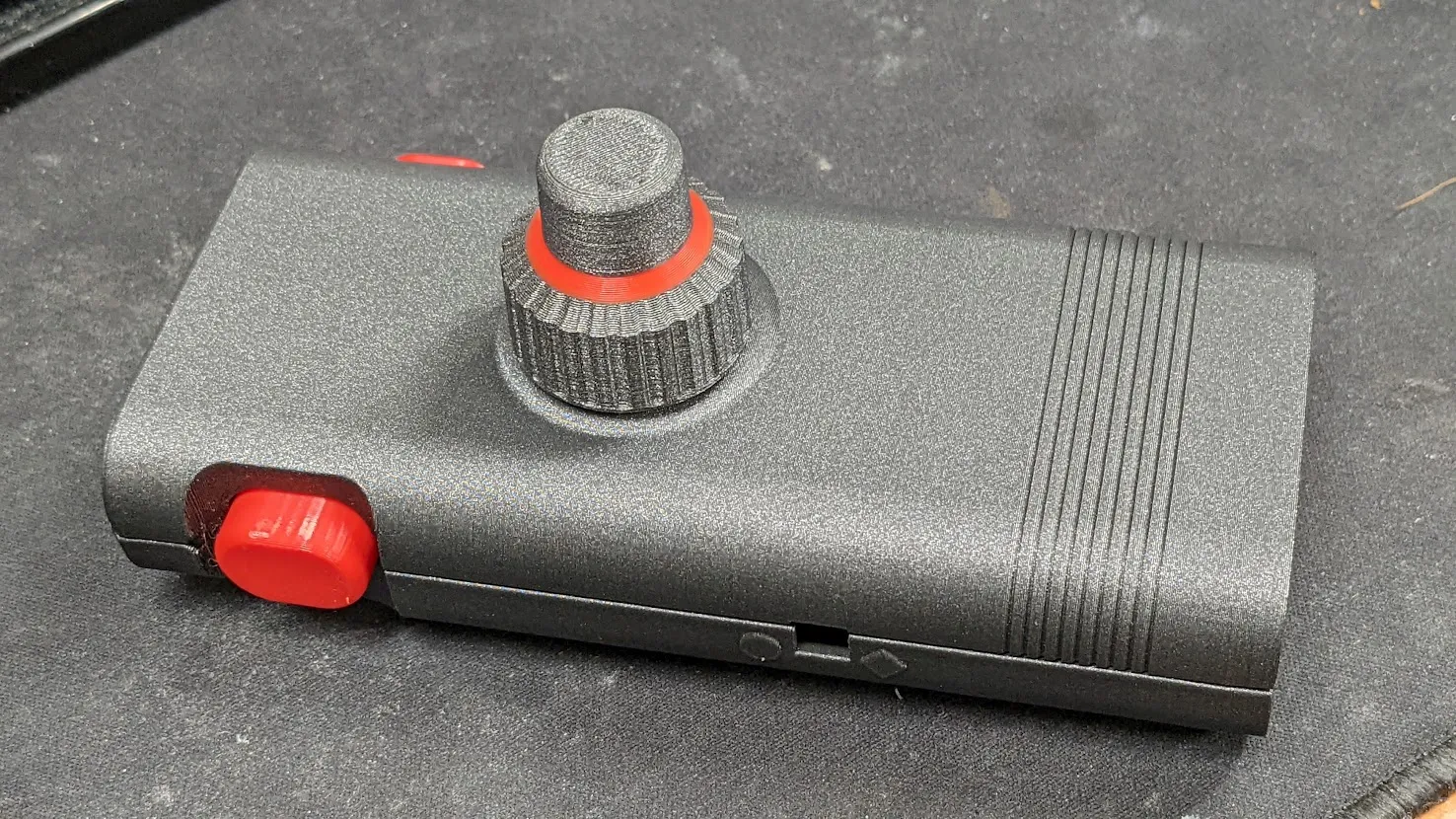

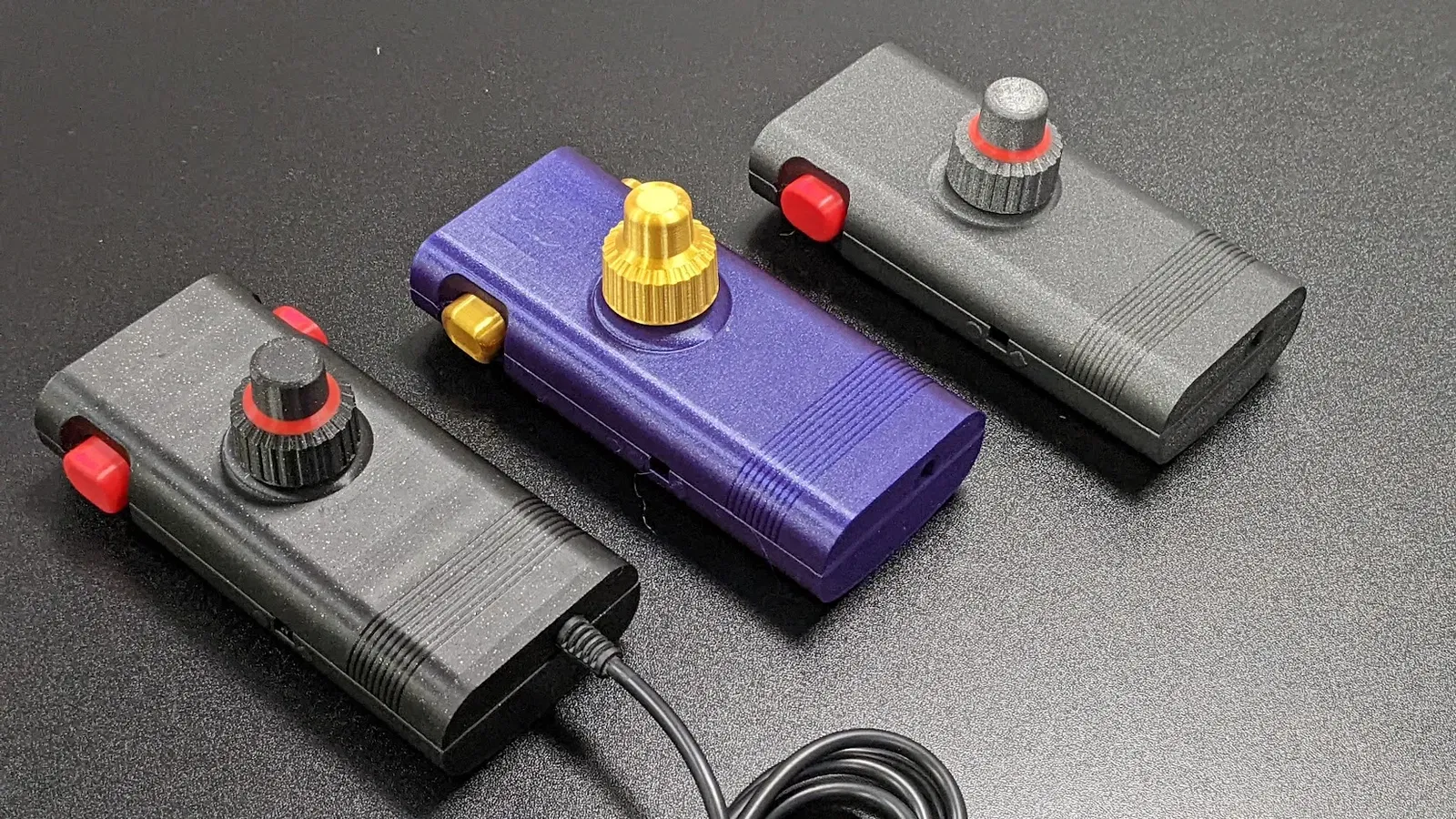

Đây là tay điều khiển kết hợp Joystick và Paddle của Atari 2800 - Sears mà tôi đã tái tạo.

Hướng dẫn xây dựng video

Bạn có thể tìm PCB tại PCBWAY Nhưng bạn sẽ cần đặt hàng 5 cái.

Tôi sẽ có một vài cái trong cửa hàng của tôi cùng với một số linh kiện nếu bạn ở Vương quốc Anh

Công tắc vi mô là Panasonic Hinge Lever Micro Switch, Đầu nối PCB Góc phải

PN AH1762 nhưng bất kỳ công tắc vi mô góc nhỏ nào cũng sẽ hoạt động

Paddle pot là TE Connectivity 1MΩ Rotary Potentiometer PN 1623767-2

cái này có trục 50mm và sẽ cần phải cắt xuống còn 40mm

Số phần của công tắc và Pot từ Digikey ở Mỹ

https://www.digikey.co.uk/en/mylists/list/I9BHVPKGPH

Công tắc gạt nhỏ là từ Amazon

Spring là từ Ali express và tôi có một số cái trong cửa hàng của tôi

Dây dẫn Atari cũng từ Ali Express

Bi bạc 6mm đến từ Amazon, nhưng bạn có thể tìm thấy ở nhiều nơi

Tôi đã sử dụng các chèn ren m4 và m3

2 x M4x10mm đầu nắp cho vỏ

3 x M3x18mm cho phần joystick bên trong

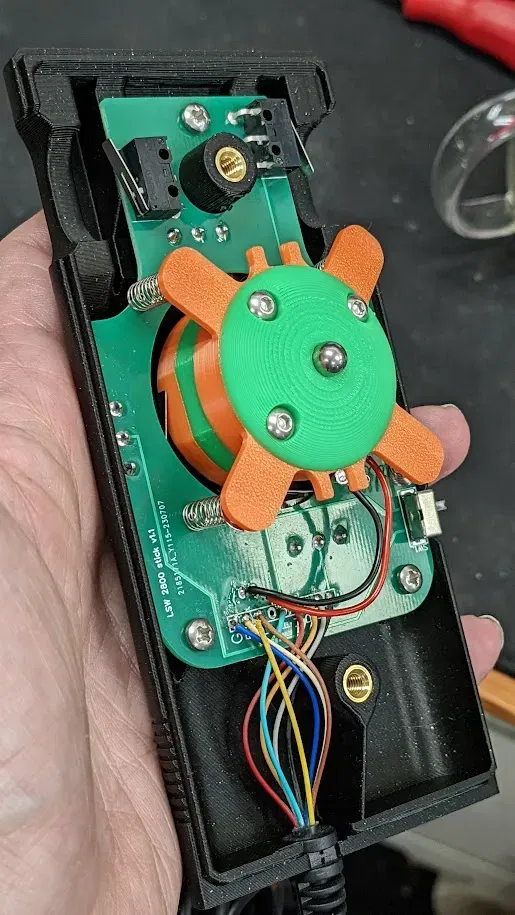

2 x M3x6mm tự khoan để giữ PCB tại chỗ

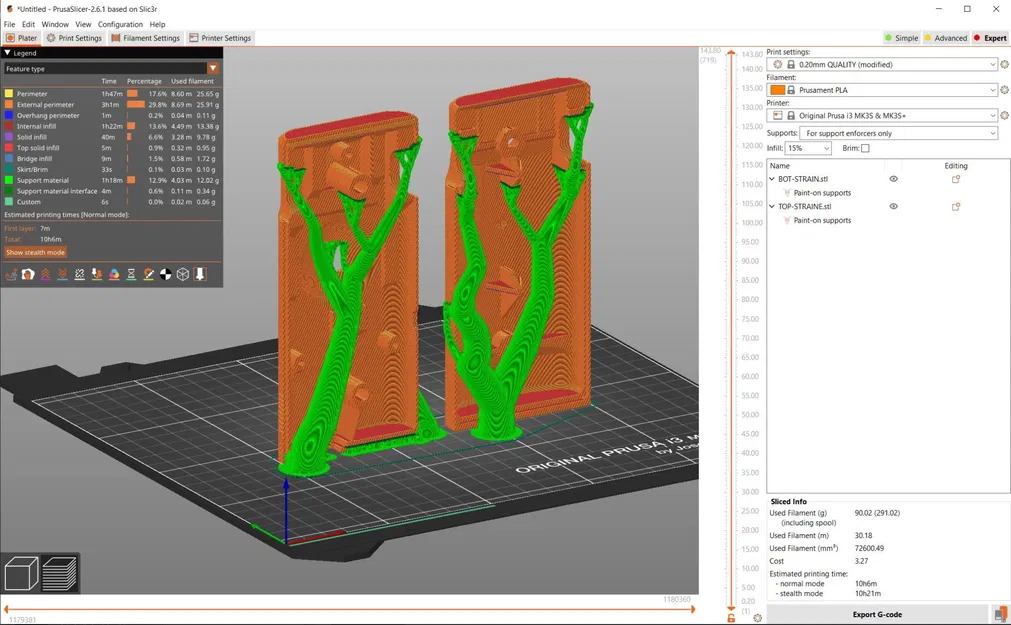

Khi in các phần của vỏ, tôi khuyên bạn nên sử dụng eSlicer và sơn trên các hỗ trợ, tôi đã bao gồm một bức tranh để tham khảo. In các bộ phận bên trong và nút ở chất lượng cao hơn.

Sau khi xây dựng thêm một vài cái nữa, bạn sẽ phải điều chỉnh vị trí của công tắc vi mô để có được một lượng chuyển động đều đặn từ joystick.
