Nắp LoveBoard Prusa MK4/MK4S kèm LED Indicators

Remix từ Các bộ phận có thể in được cho MK4/MK3.9 Tác giả F3D Team

Tác giả dancan13f

Lượt tải
107
Lượt thích
26
Lượt coi
1.262

File 3 190,5 KB

  • Prusa_LoveBoard-R2-V2-leds_1776673584.stlSTL · 12,2 KB
  • Prusa_LoveBoard-R2-V2-cover_1776673585.stlSTL · 137,6 KB
  • Prusa_LoveBoard-R2-V3-cover_1776673586.stlSTL · 40,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#317255
Danh mục
Máy In 3D
Ngày đăng

Mô tả

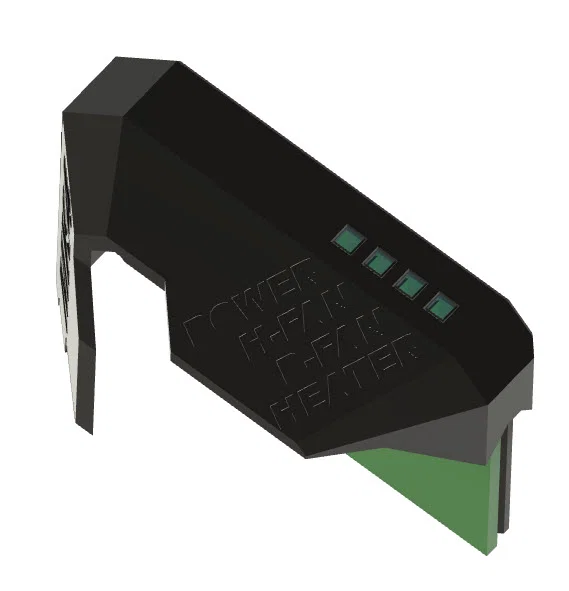

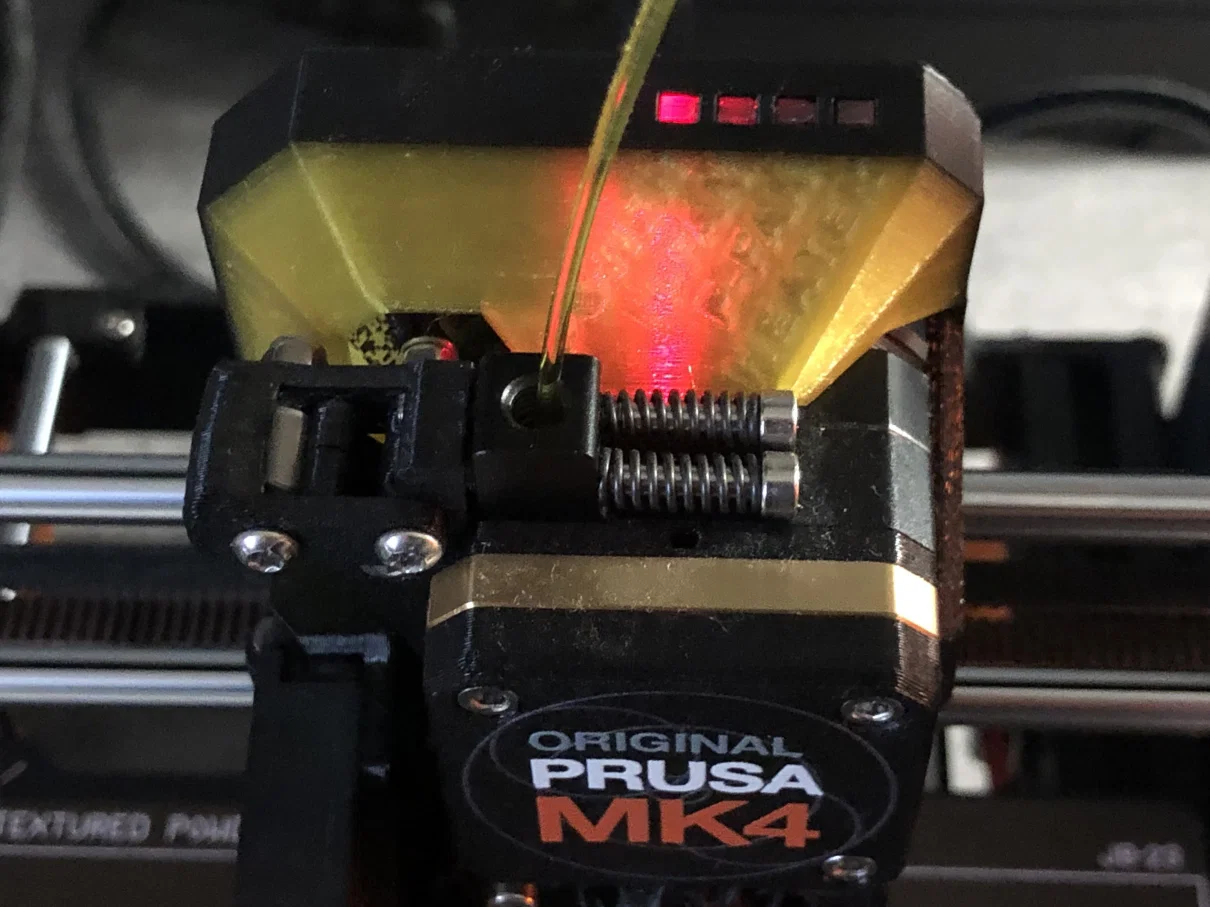

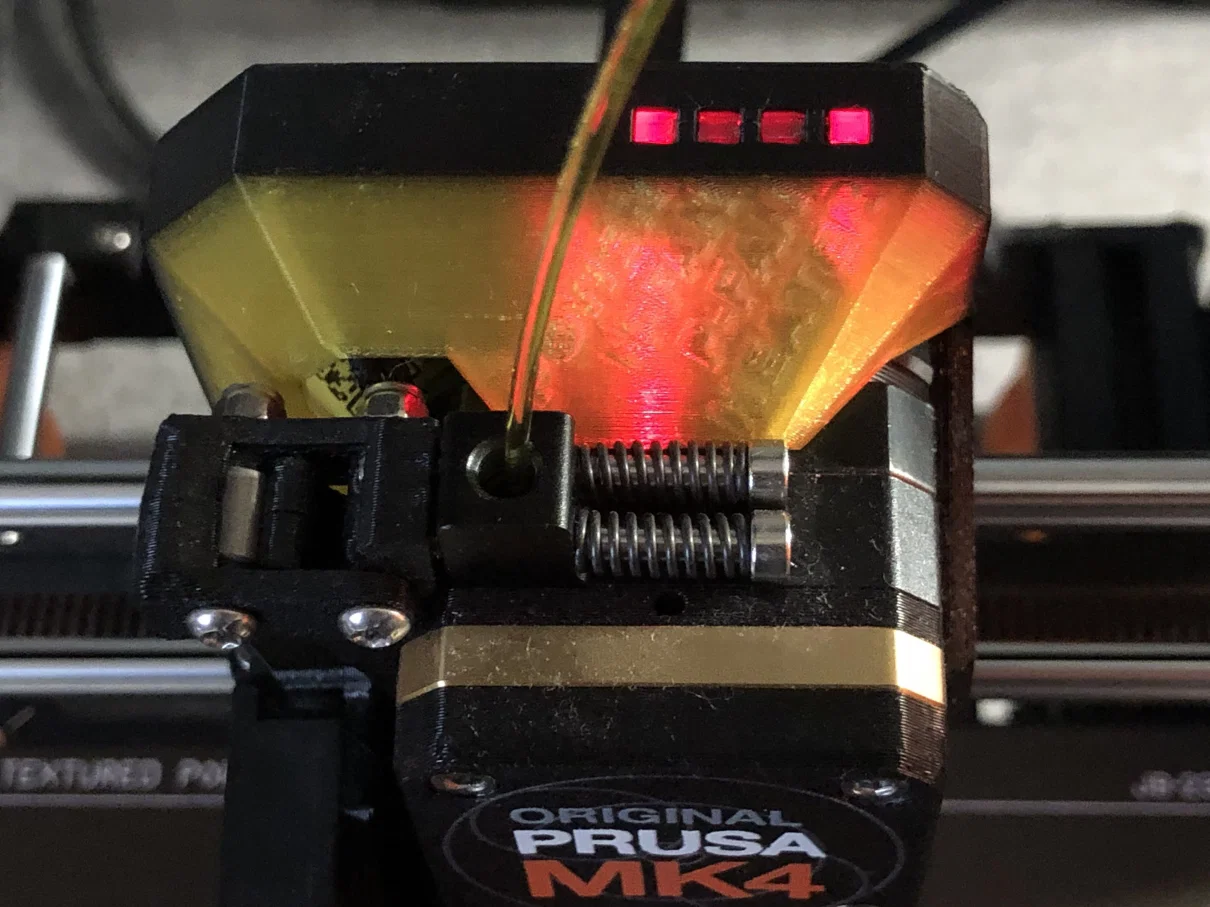

Có 4 đèn LED báo trạng thái:

  • POWER (Main power supply)
    LED nguồn chính cho biết có điện áp cần thiết để LoveBoard hoạt động, 3.3 V.
  • H-ACT (Heatsink Fan Act)
    Quạt heatsink làm mát các bộ phận của hotend, bao gồm cả heatsink. LED tương ứng sẽ báo khi quạt đang hoạt động và đang quay.
  • P-ACT (Print Fan Act)
    Quạt print thổi luồng gió mát vào mẫu trong lúc in. LED tương ứng sẽ báo khi quạt đang hoạt động và đang quay.
  • HEATER (Heater Act)
    Đèn báo heating element của hotend cho biết đang có dòng điện chạy qua bộ gia nhiệt của hotend. Khi nhiệt độ tăng, đèn sẽ sáng hẳn; còn khi nhiệt độ đã ấm và ổn định, đèn được cho là sẽ nhấp nháy.

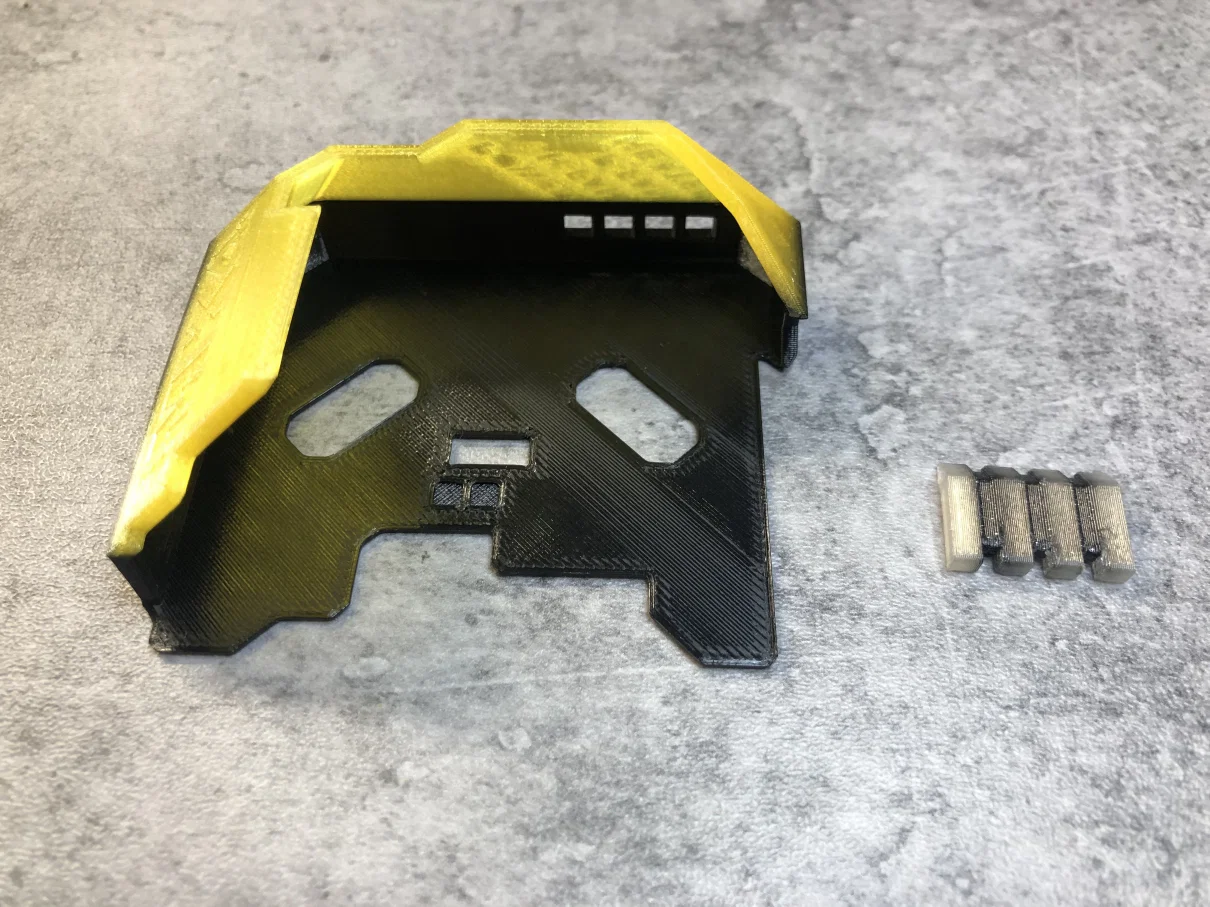

Có 2 phần cần in:

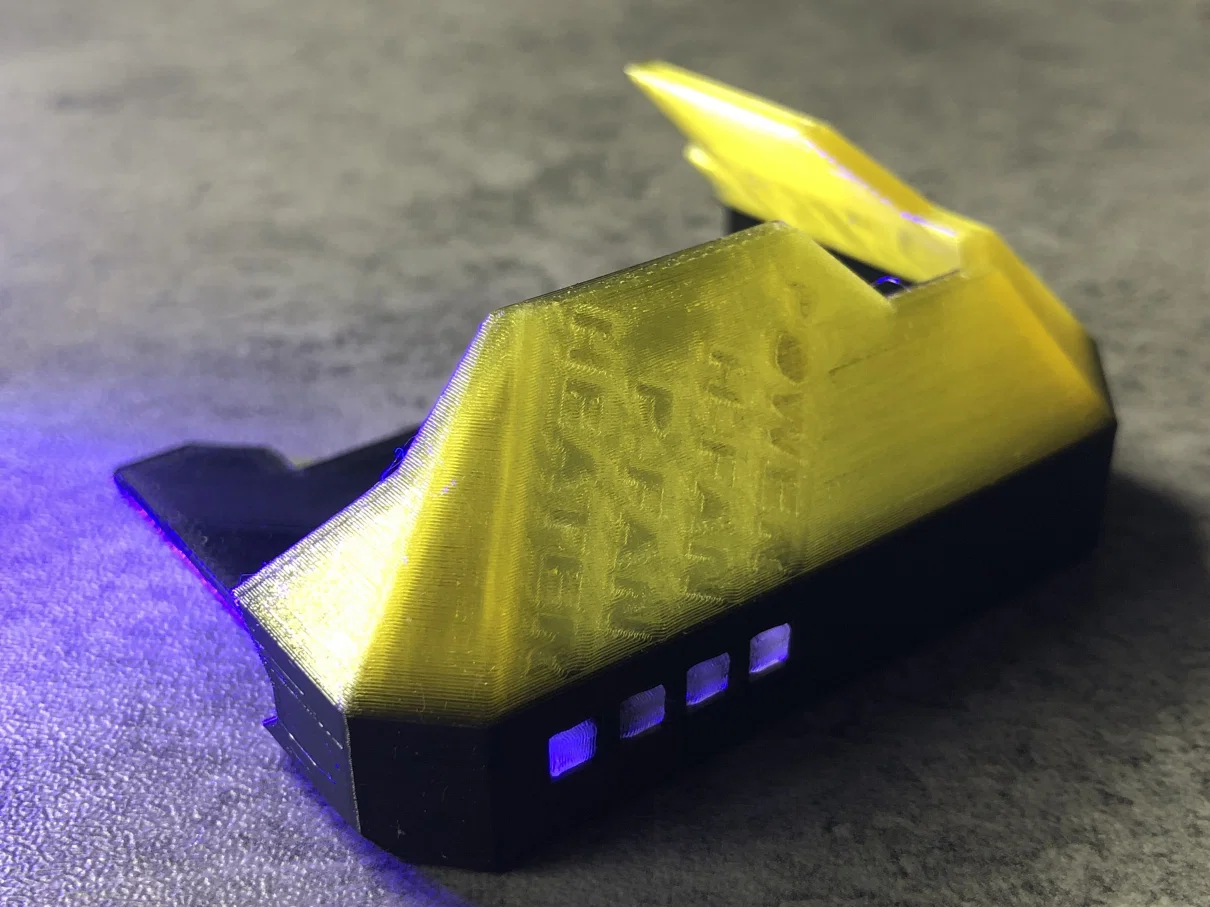

  • "Prusa LoveBoard-R2-V2-cover": phần che các linh kiện điện tử

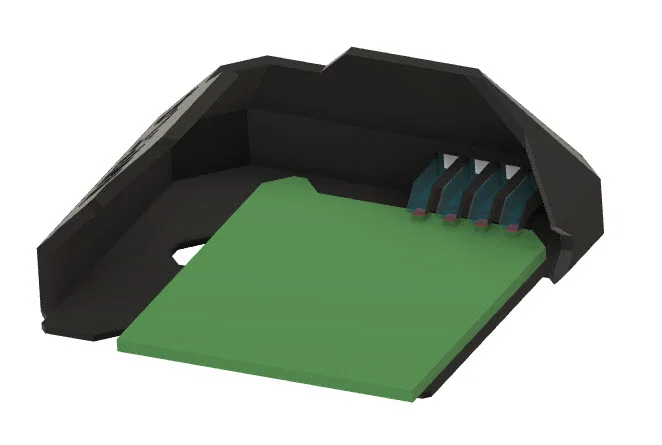

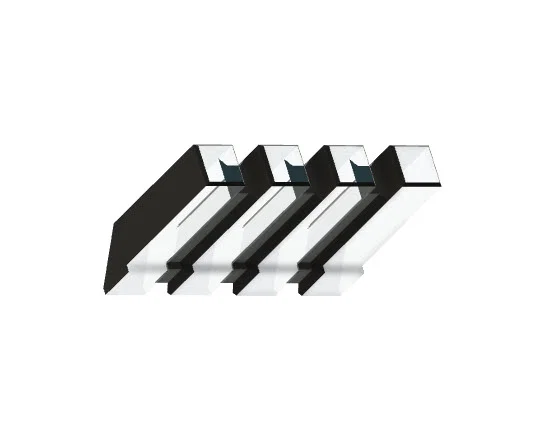

  • "Prusa LoveBoard-R2-V2-leds": phần dẫn sáng cho các LED

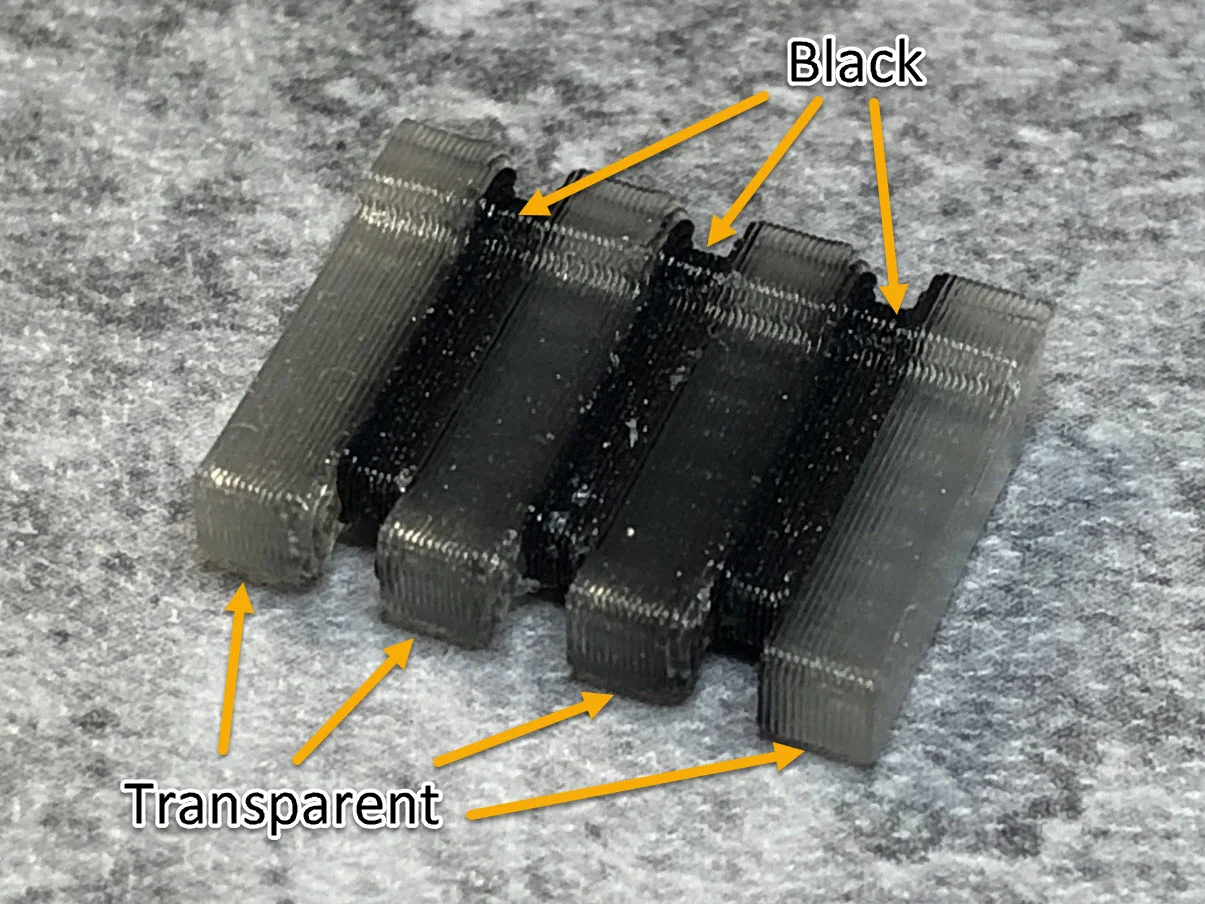

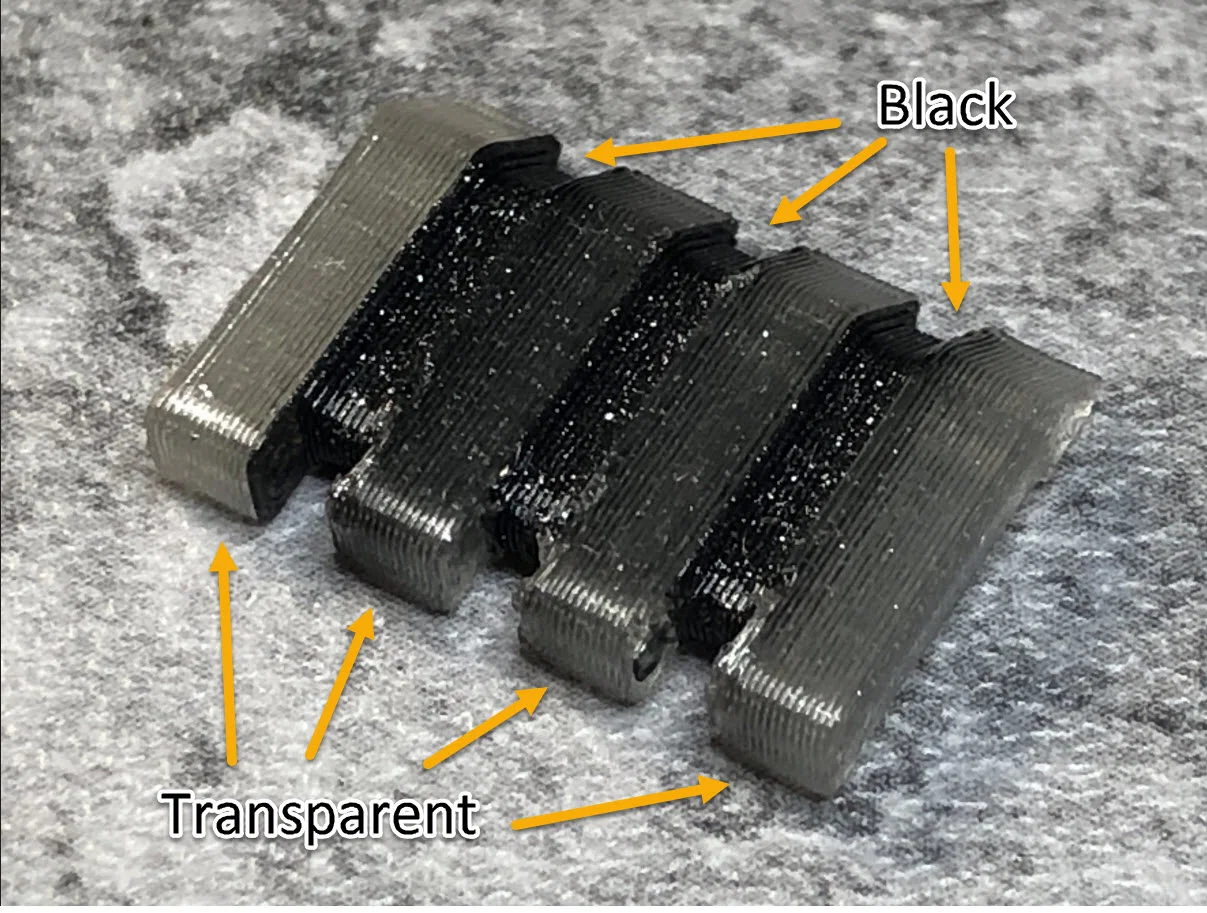

"Prusa LoveBoard-R2-V2-leds" nên được in nhiều màu (transparent và black) để tách các light pipe.

Chiều cao đổi màu như sau:

  • 0.0mm: Transparent
  • 3.2mm: Black
  • 5.2mm: Transparent
  • 8.2mm: Black
  • 10.2mm: Transparent
  • 13.2mm: Black
  • 15.2mm: Transparent

Mình khuyến nghị in “Prusa LoveBoard-R2-V2-leds” có border để đảm bảo độ ổn định.

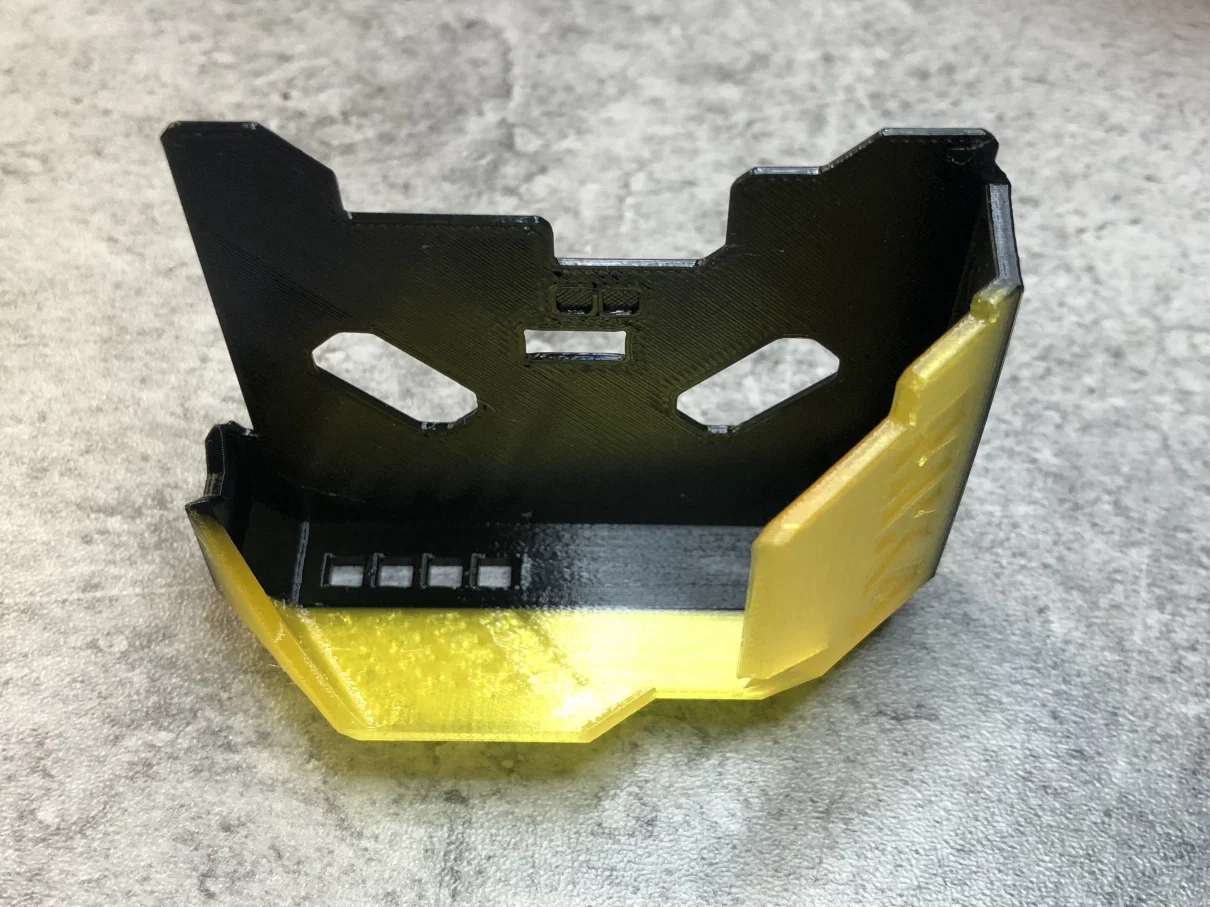

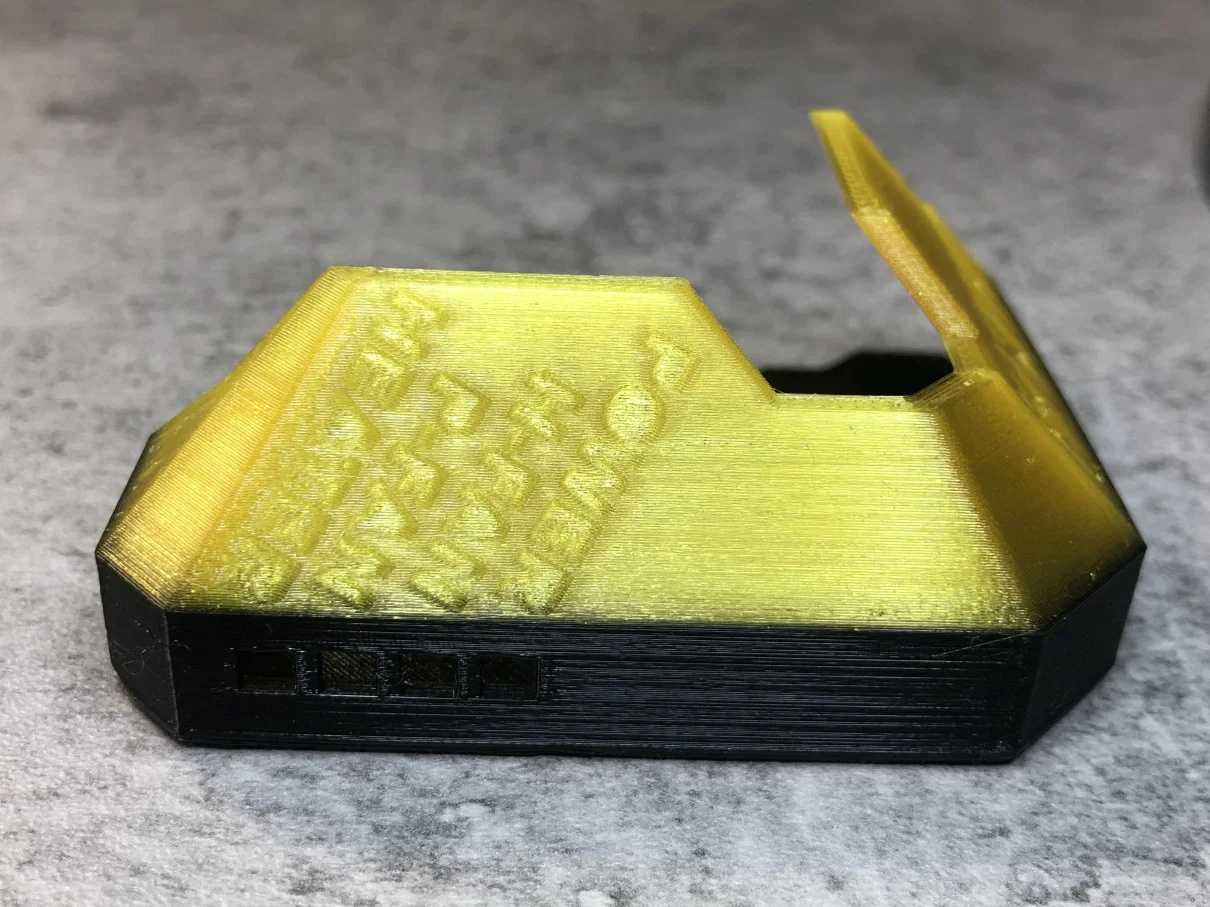

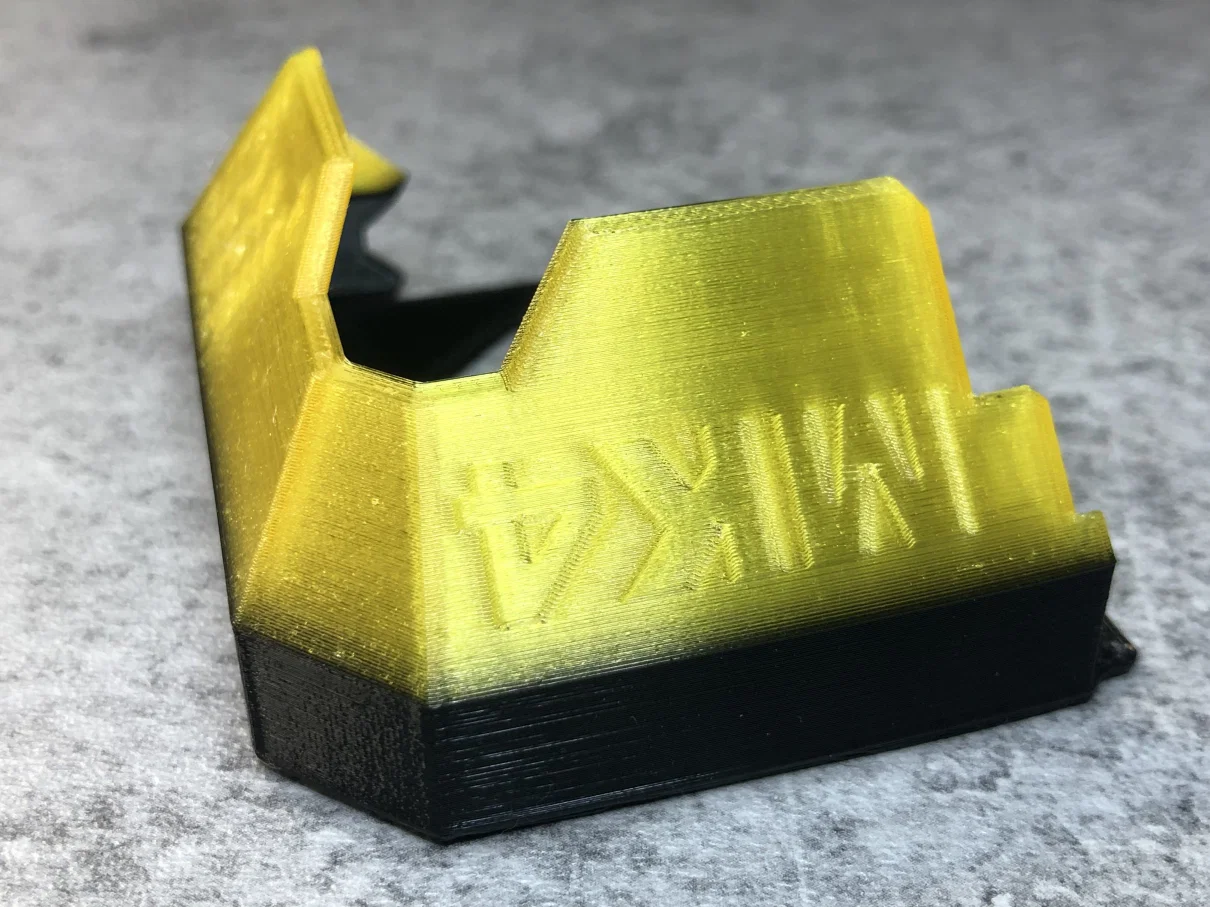

Mình đã in “Prusa LoveBoard-R2-V2-cover” bằng PETG transparent (toàn bộ và/hoặc một phần).

LẮP RÁP

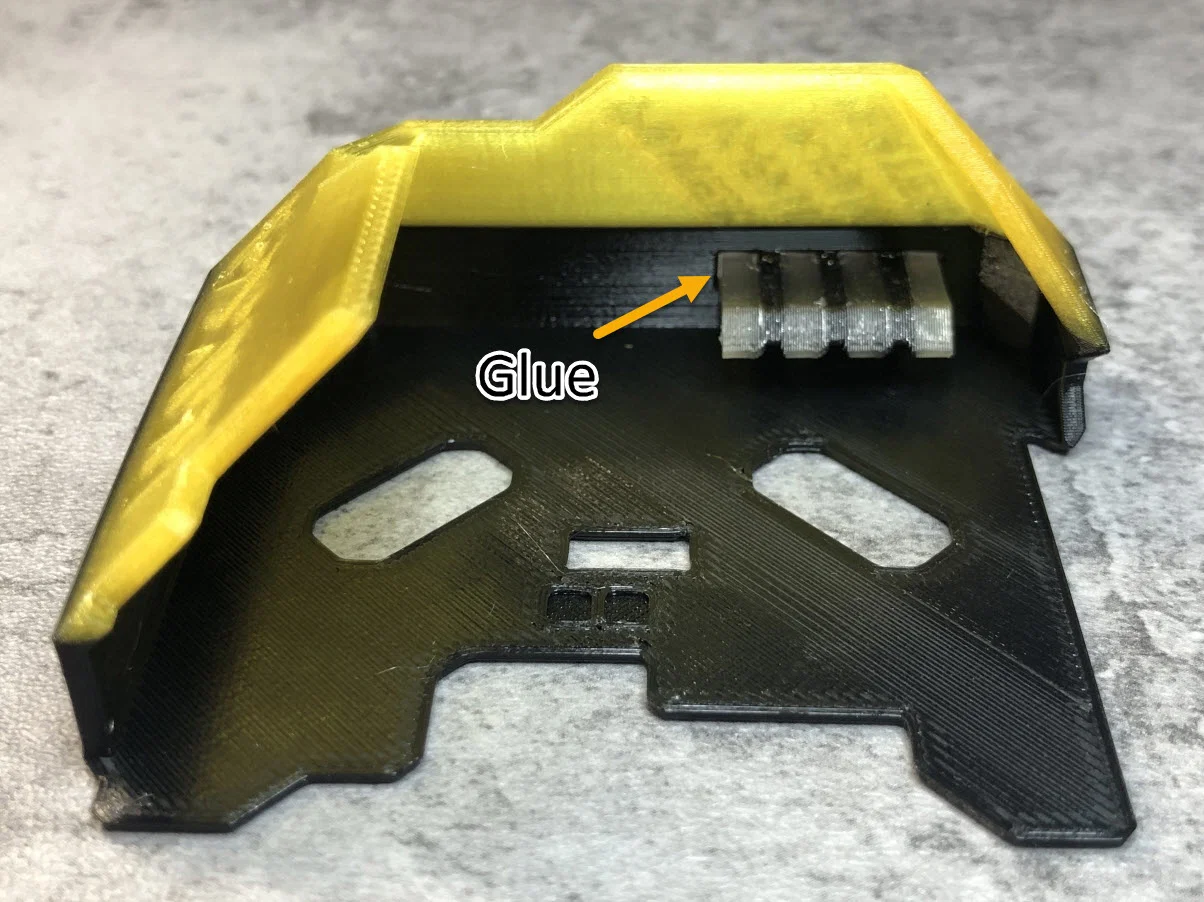

Dán “Prusa LoveBoard-R2-V2-leds” vào trong “Prusa LoveBoard-R2-V2-cover” như trong hình.

PHÁT HÀNH

09/07/2024 Có file mới “Prusa LoveBoard-R2-V3-cover.stl”; giống “Prusa LoveBoard-R2-V2-cover.stl” nhưng không có chữ nào.
