Vỏ Raspberry Pi 5 + Active Cooler + NVMe SSD (Pimoroni NVMe Base)

Cập nhật 18/Sept/24: thiết kế nắp mới với phần khoét (break-out) cho GPIO được tăng kích thước để dây cáp 40pin kèm đầu connector có thể dễ dàng luồn qua khe.

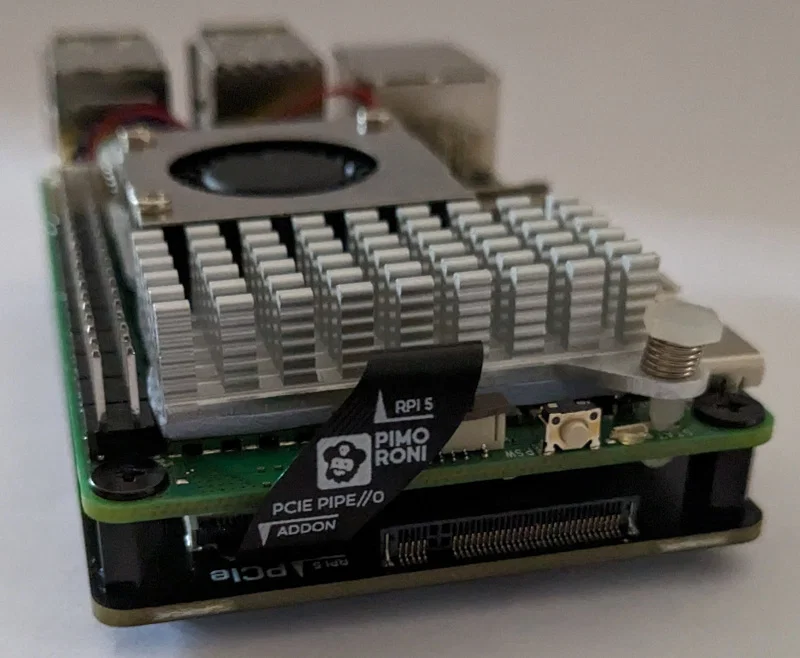

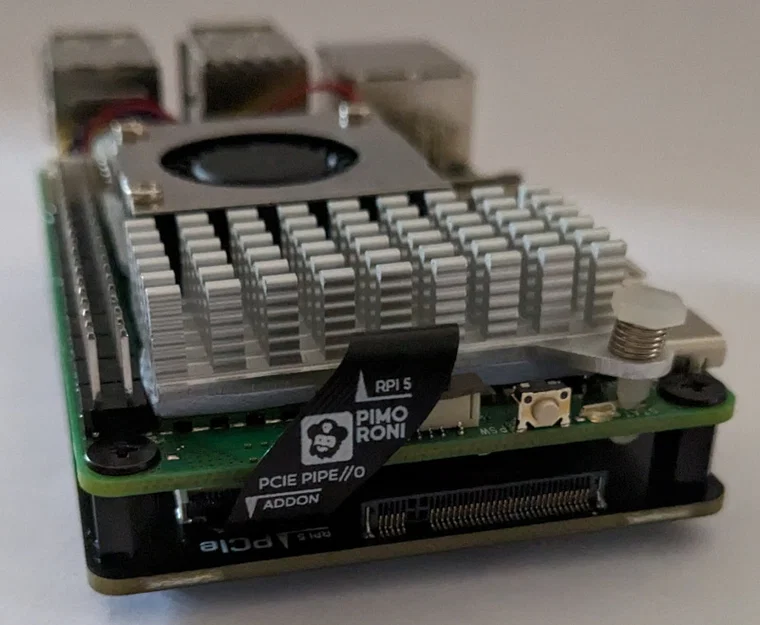

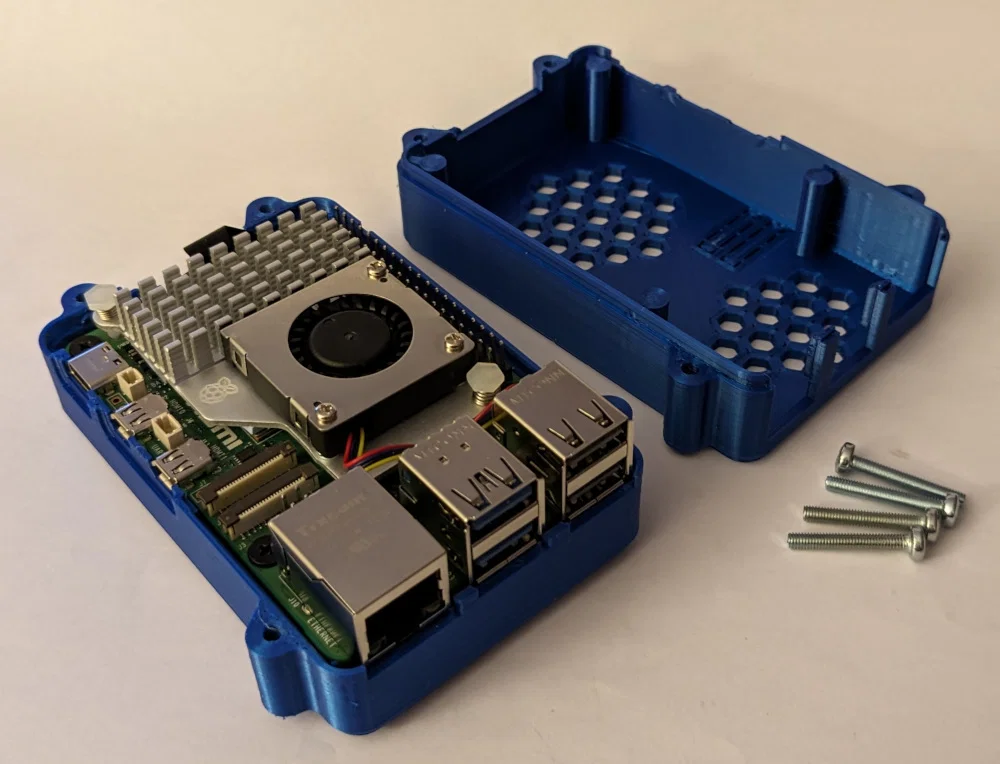

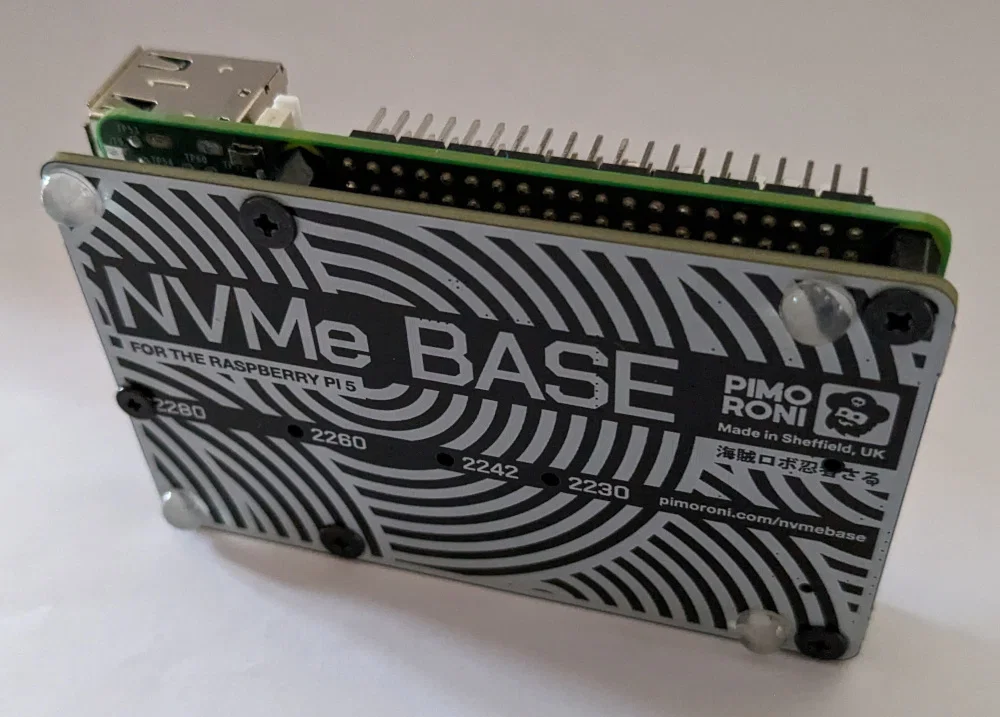

Dù có phần dựa trên một mẫu Raspberry Pi 5 snap-fit trước đây (xem tại đây), thiết kế mới này dành cho một cụm Pi 5 lớn hơn, có gắn thêm Pimoroni NVMe Base kèm SSD. Cụm Pi/SSD chỉ đặt (không bắt cố định) bên trong phần đế, và được nắp kẹp giữ tại chỗ. Tuy nhiên, Pimoroni NVMe Base có dán sẵn các chân cao su (loại dán kèm theo) để giảm chấn và tạo khoảng hở không khí bên dưới NVMe Base.

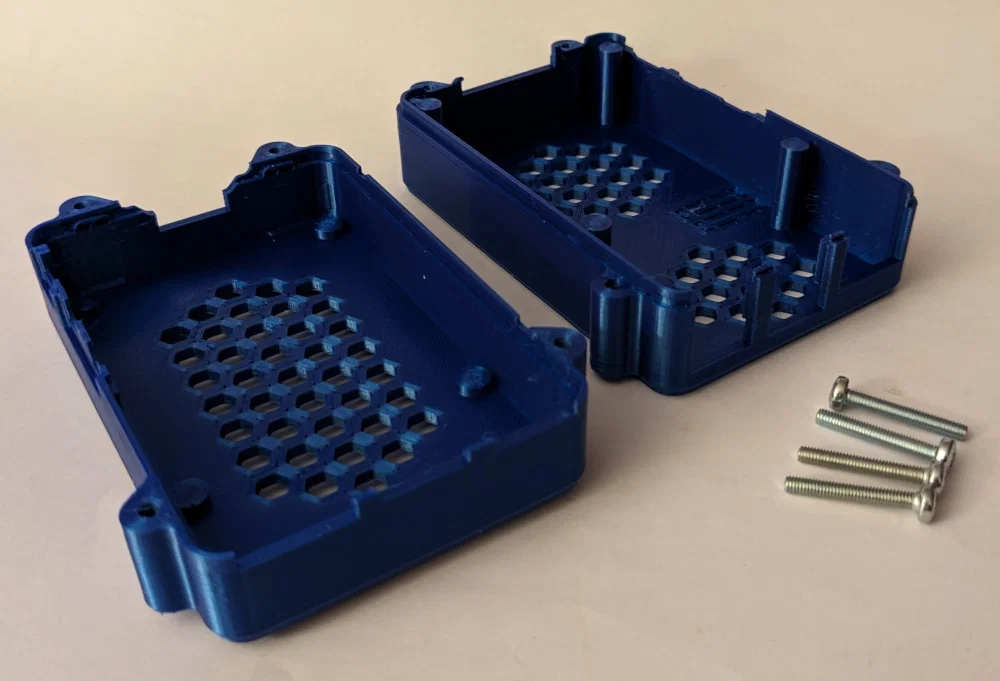

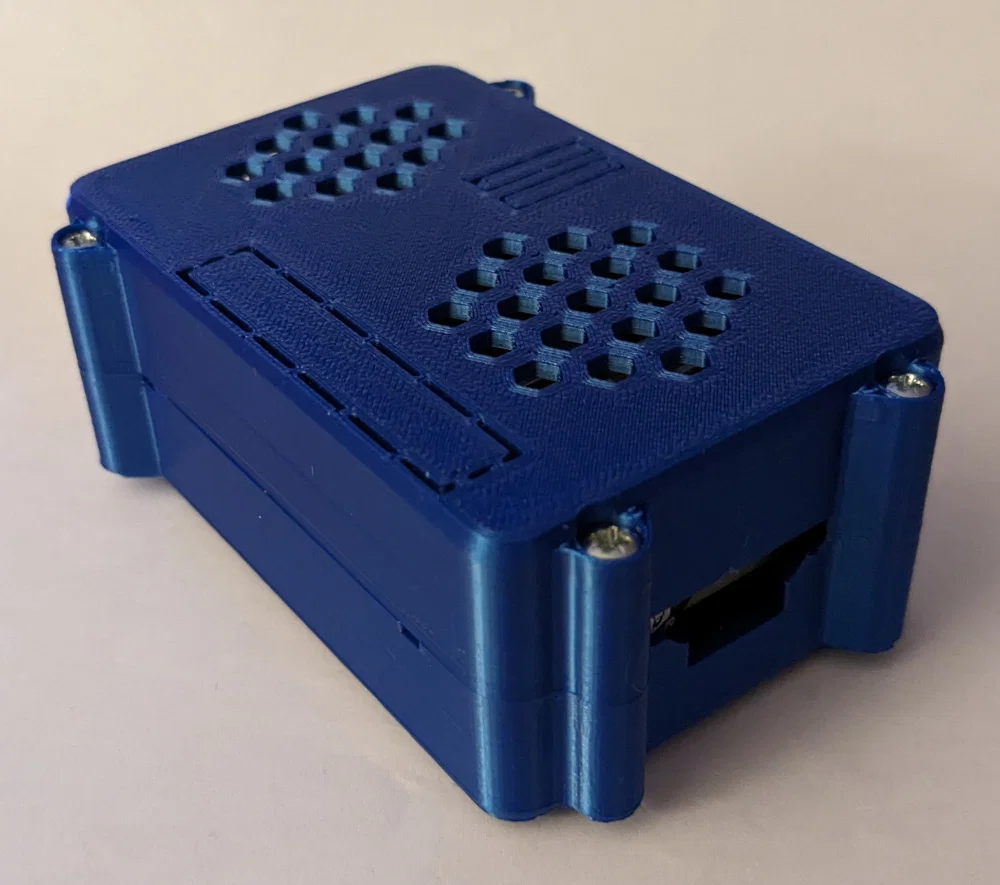

Các đặc điểm snap-fit của vỏ gốc vẫn được giữ lại, nhưng do cộng dồn sai số dung sai (tolerances), việc gài snap-fit không thể xem là thật sự chắc chắn (có thể vẫn ổn cho nhu cầu phát triển ngắn hạn). Vì vậy thiết kế còn có thêm bốn “tai” (lugs) cho phép dùng vít M3 đầu tròn (pan head) dài 20mm, luồn qua tai trên nắp và tự tạo ren (self tap) vào tai của phần đế — giúp khóa cơ khí rất chắc.

Các tính năng bổ sung gồm:

• giữ lại các khe nhỏ để lách tua vít, giúp nạy (pry) phần snap-fit giữa đế và nắp dễ hơn khi cần mở để thao tác với cụm Pi/SSD;

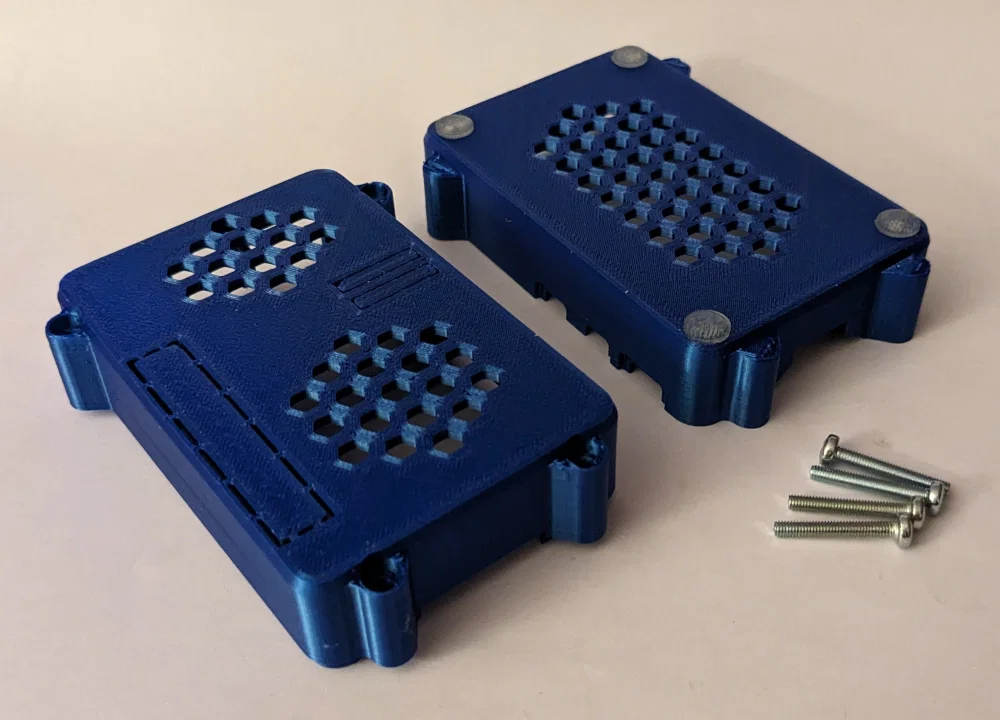

• nắp không chỉ có lỗ thoáng khí mà còn có các phần khoét để truy cập 2 khe luồn cáp ribbon camera, và thêm phần để truy cập trực tiếp chân GPIO hoặc dùng dây cáp GPIO 40pin; và

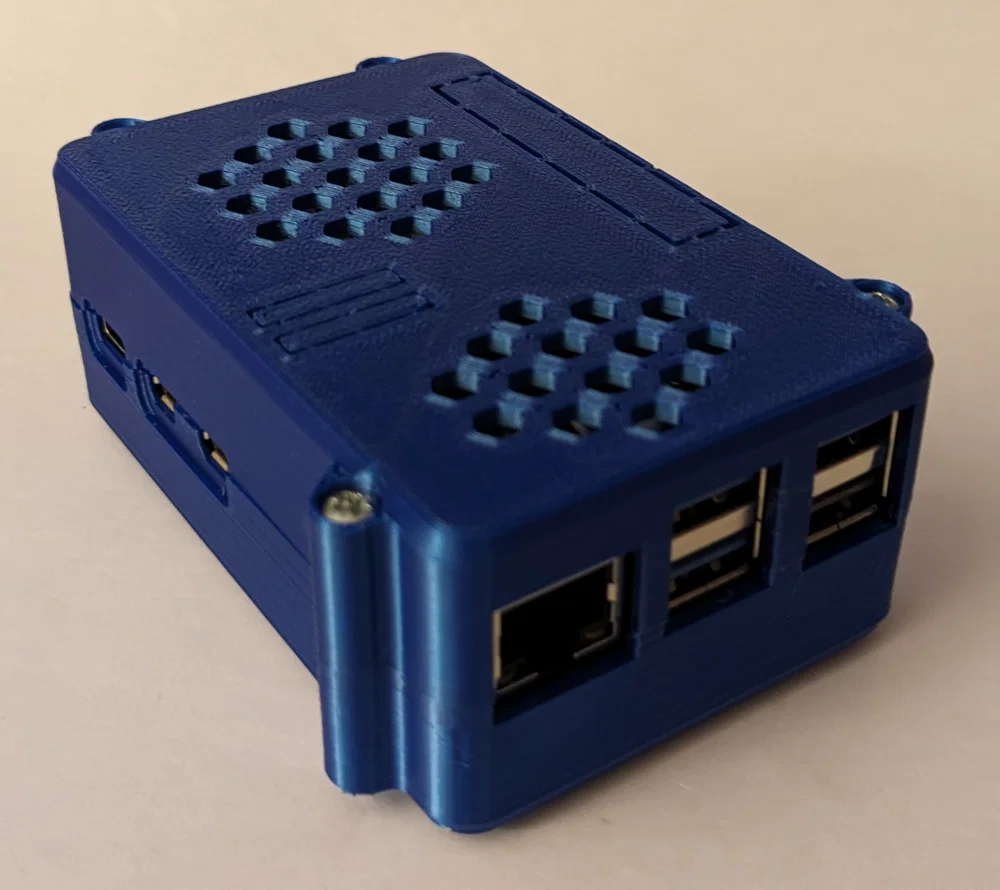

• dễ thao tác nút nguồn on/off của Pi 5.

Dùng chân đế tự dán để nâng vỏ lên khỏi mặt bàn, cho không khí mát hút vào từ phía dưới vỏ.

Thông tin chi tiết hơn về ngữ cảnh sử dụng có tại liên kết này.

Tất cả linh kiện đều in bằng PLA 1.75mm và layer height 0.15mm, kèm thông số in cho từng phần được tạo trên i3 Mk3 như bảng bên dưới.

component file name/description

brim (mm)

support

filament
length (m)

print time
(i3 Mk3)

RPI5nmv3_hex_base+lugs02.stl: phần đế vỏ với bốn tai siết cố định

none

support blocks ở cả bốn góc

8.12

3h 20m

RPI5nmv3_hex_cam_GPIO+lugs_lid03_repaired_rotx180.stl: nắp vỏ có các lỗ thoáng khí, kèm phần khoét để dùng 2 cáp ribbon camera và để truy cập trực tiếp chân GPIO hoặc dùng dây cáp GPIO 40pin.

none

support blocks ở cả bốn góc

9.37

4h 25m
