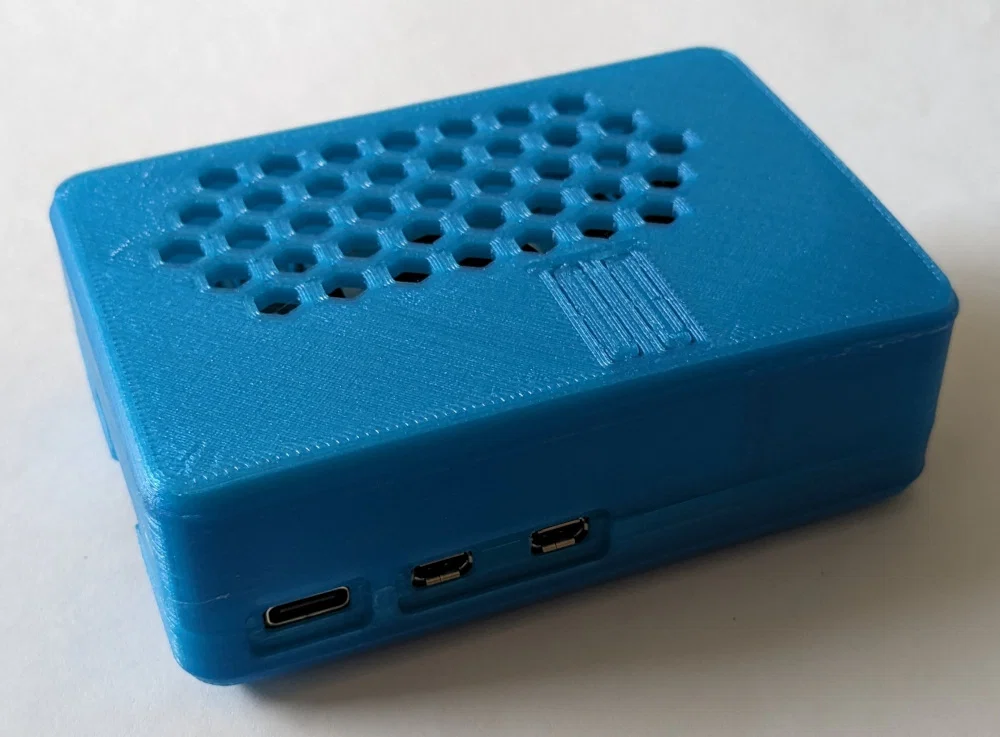

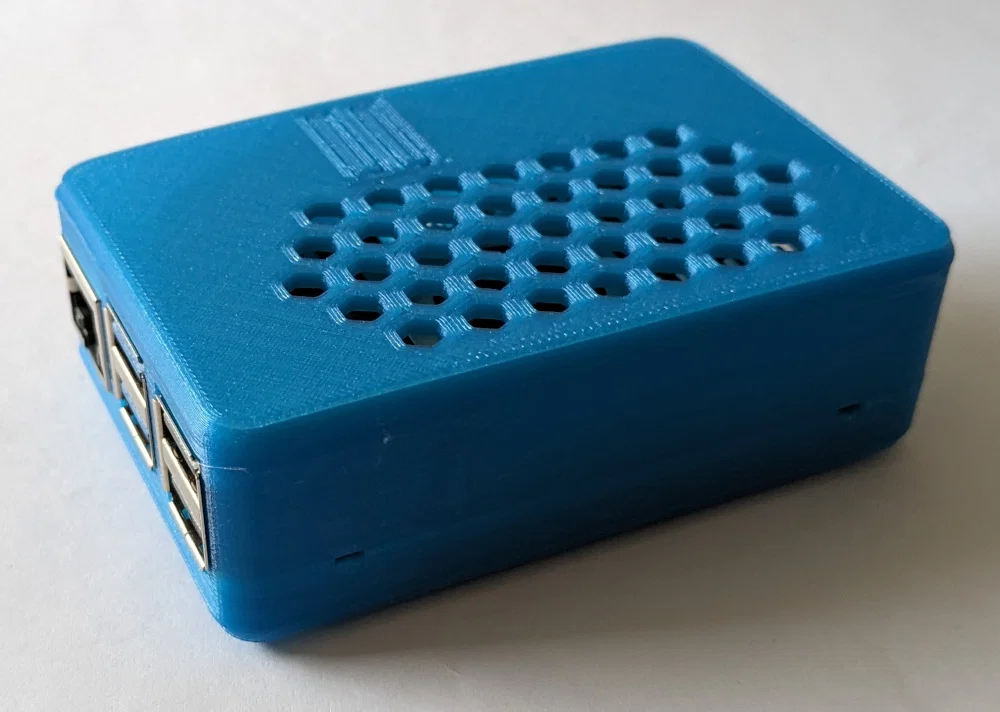

Vỏ Raspberry Pi 5 + Active Cooler dạng snap-fit, không cần vít

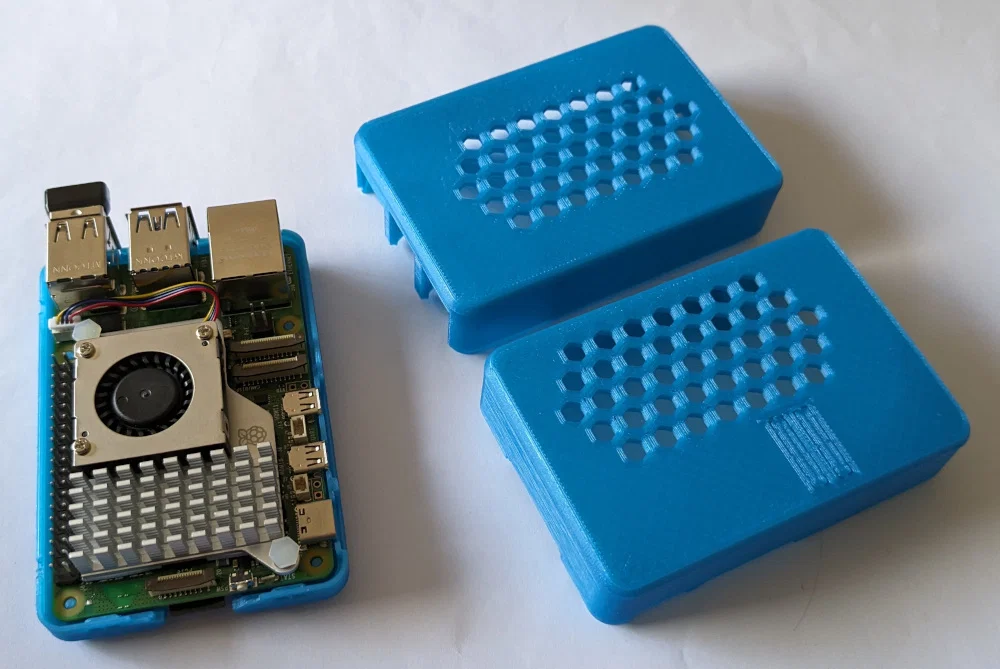

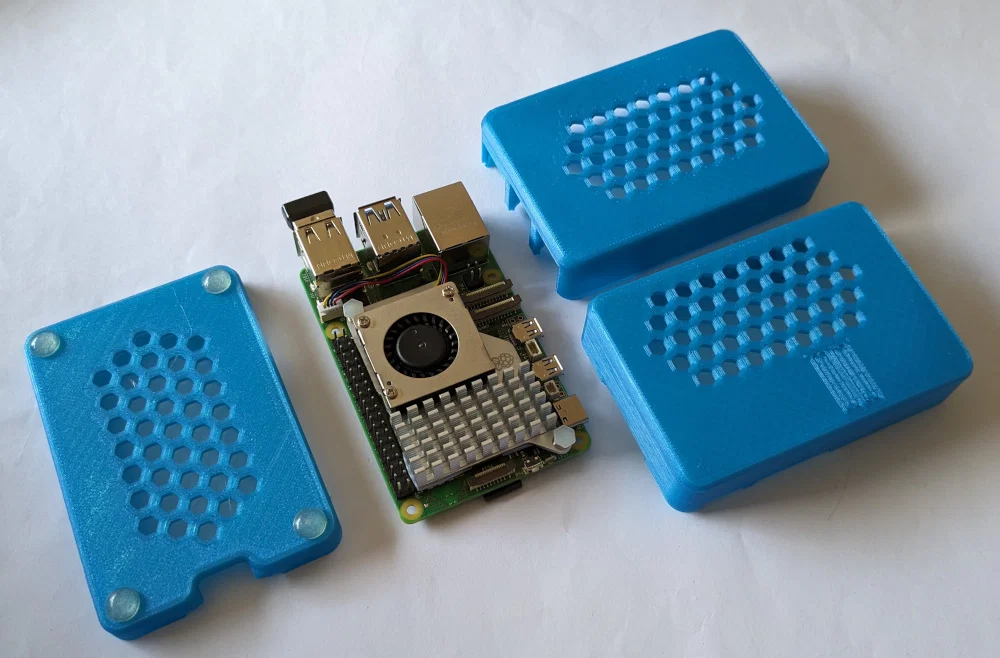

Vỏ snap-fit gồm 2 phần cho Raspberry Pi 5 khi đang gắn Active Cooler.

Cập nhật 25/06/2025: dù phần lắp nắp vào đế vẫn là “screwless”, đã bổ sung tuỳ chọn mới cho cả đế và nắp để có thể bắt Pi5 vào đế bằng vít tự ren M2 dài 6mm, nhờ đó có thể bỏ các trụ “bearing” trong nắp. Cách này giúp Pi5 vẫn nằm chắc tại chỗ ngay cả khi tháo nắp, hoặc nếu nắp vô tình bị lỏng.

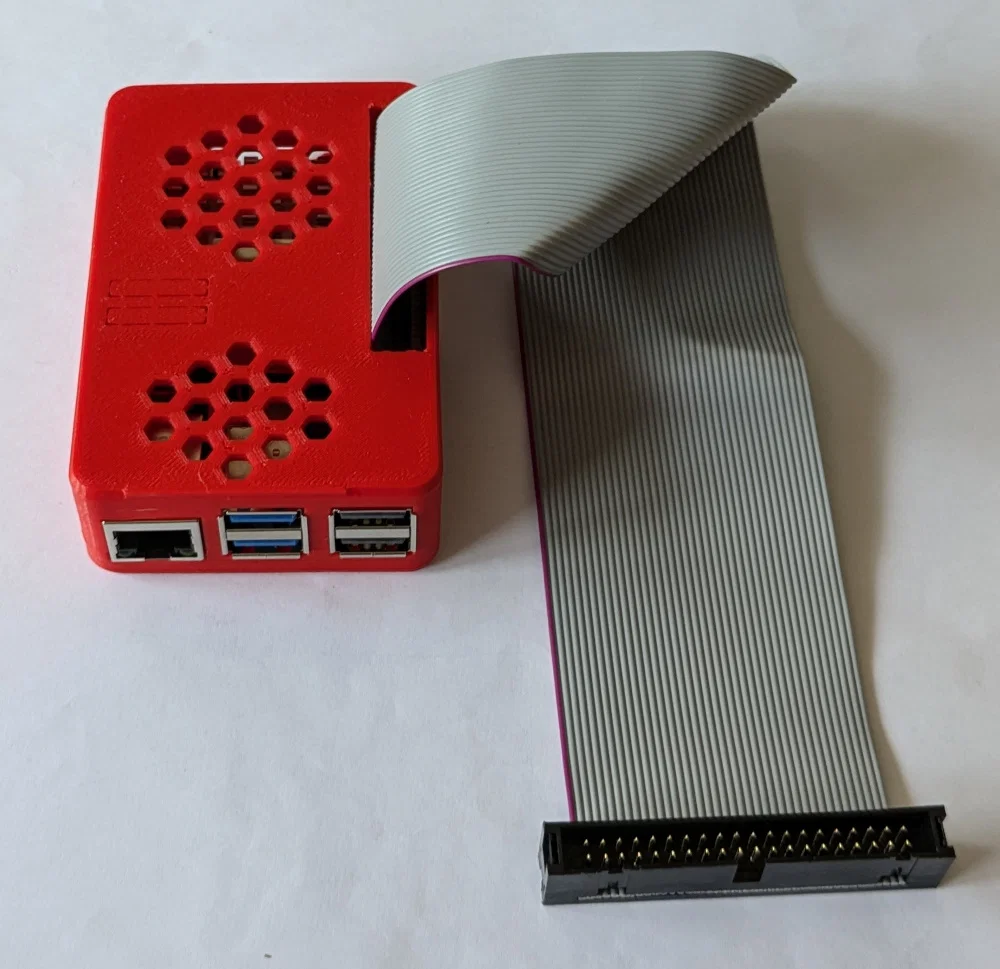

Cập nhật 18/09/2024: thêm lỗ breakout cho đầu nối GPIO, đủ lớn để luồn cáp GPIO 40 pin đi qua.

Model này được đăng như một model mới thay vì remix vì các thay đổi khá đáng kể, bao gồm:

• dựng lại phần đầu cổng USB ở cả đế và nắp do Pi 5 có hướng/định vị các cổng bị “mirrored”.
• thêm các khe để đưa tua vít vào, giúp cạy (pry) tách đế và nắp dễ hơn khi cần truy cập vào Pi.
• tuỳ chọn nắp có thêm các lỗ breakout cho 2 dây ribbon camera.

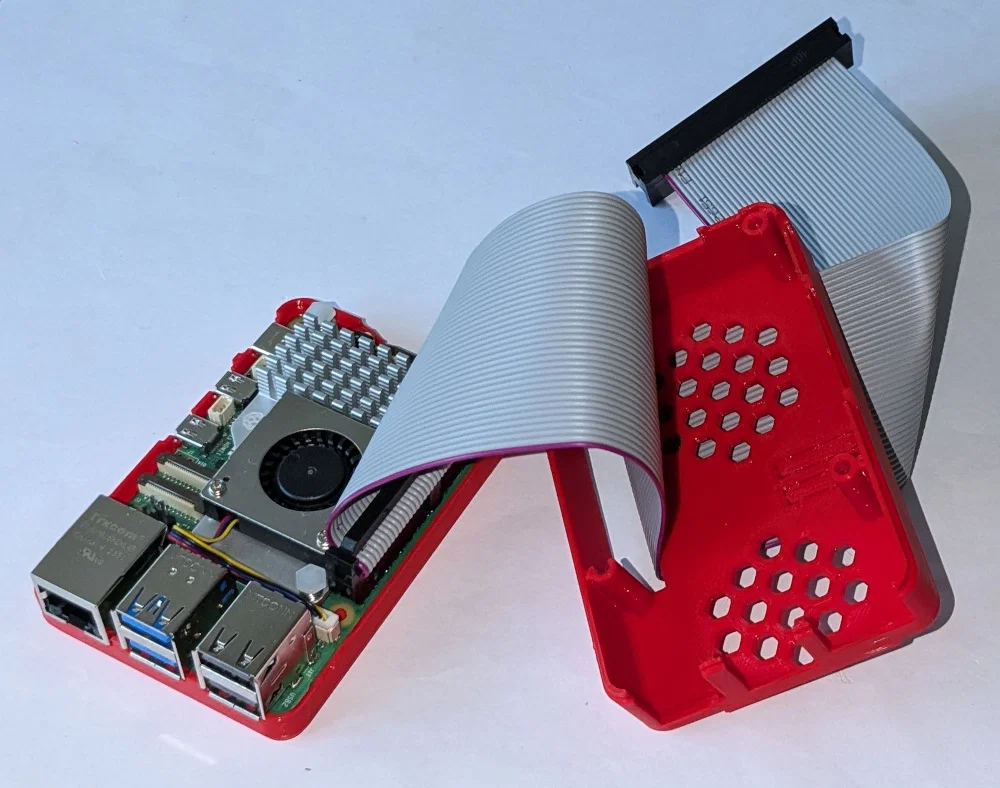

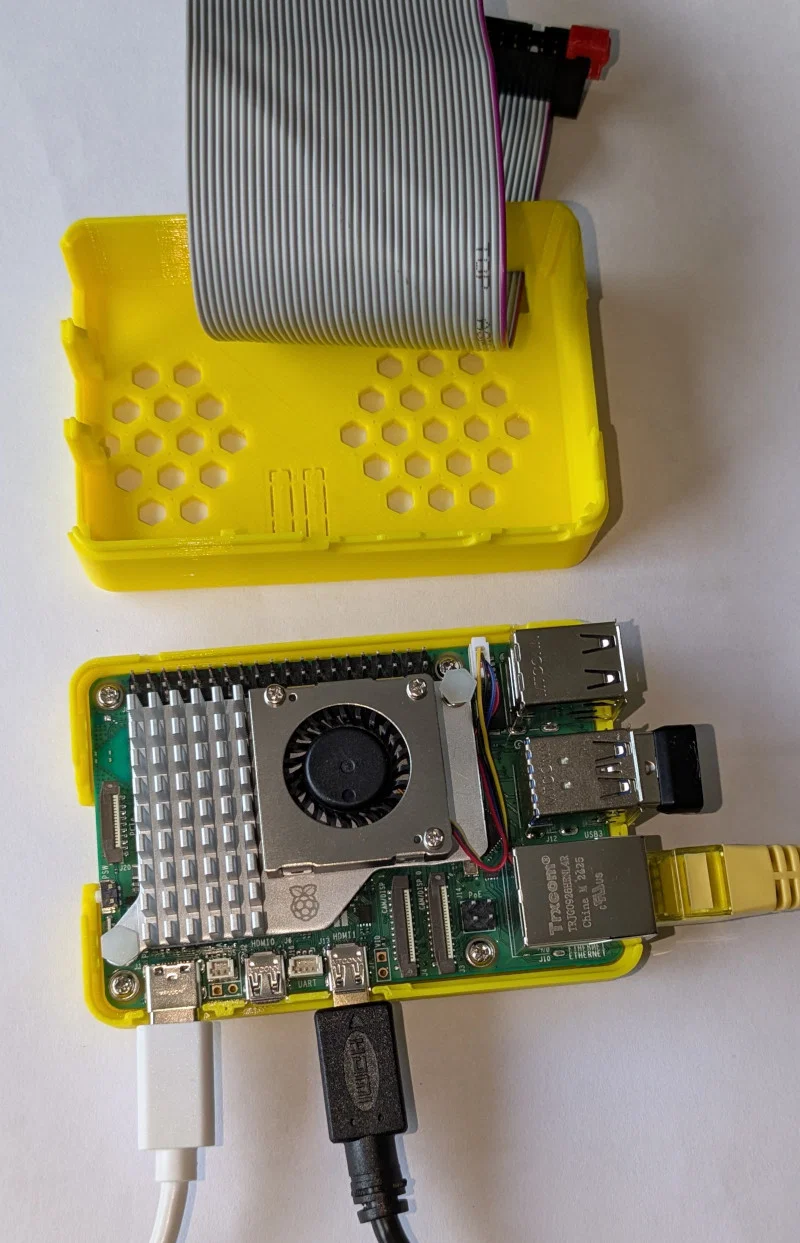

• tuỳ chọn nắp mới có cả breakout cho camera và GPIO.

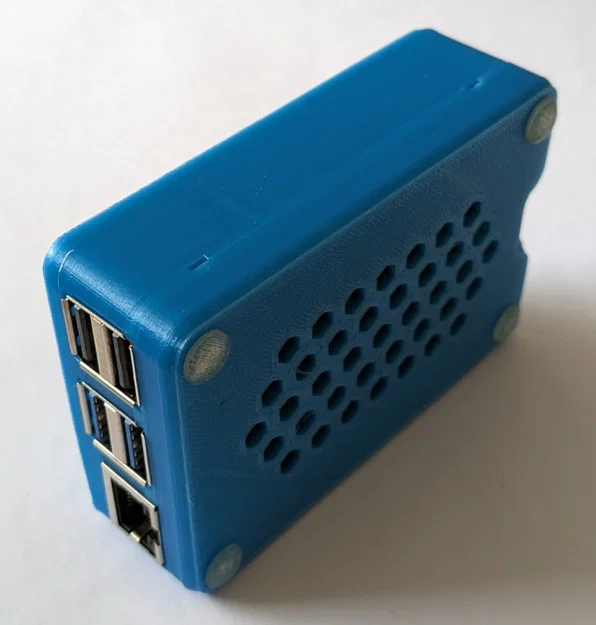

Dùng chân đế tự dán (self adhesive feet) để nâng vỏ lên khỏi mặt bàn, giúp không khí mát có thể hút vào từ phía dưới vỏ.

Thông tin chi tiết hơn về bối cảnh sử dụng có ở link này.

Tất cả các chi tiết đều dùng PLA 1.75mm và layer height 0.15mm. Thông số in cho từng chi tiết (in trên i3 Mk3) được liệt kê trong bảng bên dưới.

component file name/description

brim (mm)

support

filament
length (m)

print time
(i3 Mk3)

_RPi5_hexbase03.stl: đế vỏ có khe tua vít

none

none

4.87

1h 47m

_RPi5_hex_lid03rotx180.stl: nắp vỏ chỉ có các khe thông gió

none

none

8.11

3h 19m

_RPi5_hex_cam_lid03rotx180.stl: nắp vỏ có khe thông gió và breakout cho dây ribbon camera

none

none

8.15

3h 25m

_RPi5_hex_cam_gpio_lid02rotx180.stl: nắp vỏ có khe thông gió, kèm breakout cho 2 dây ribbon camera và 1 cáp GPIO.

none

none

8.04

3h 24m

_RPi5_hexbase-screwed-04.stl: tuỳ chọn đế vỏ cho phép bắt Pi vào đế bằng vít tự ren M2 dài 6mm

none

none

4.89

1h 48m

_RPi5_hex_cam_gpio_lid-screwed-03rotx180.stl: tuỳ chọn nắp vỏ khi Pi được bắt vít vào loại đế “screwed-option” (như trên) – có khe thông gió, kèm breakout cho 2 dây ribbon camera và 1 cáp GPIO.

none

none

7.59

3h 2m
