Bộ hộp pin Battery Power Packs (AAA/AA/C/D) in 3D

Một loạt bộ nguồn (power pack) dùng pin AAA, AA, C & D loại 1 cell hoặc nhiều cell, sử dụng ghim bảng (drawing pins/thumb tacks) bẻ cong làm tiếp điểm và có tích hợp lò xo in 3D.

Tuy có thể in bằng nhiều loại nhựa khác nhau, nhưng hiệu quả nhất là PETG và nylon; nên sấy filament trước để tránh bị stringing ở phần lò xo.

Tất cả ví dụ được in với nozzle 0.4mm và layer height 0.2mm.

Các file này có từ trước Arachne và được tối ưu cho trình tạo perimeter kiểu classic của Prusa Slicer.

Mỗi file STL đều có cả nắp full và nắp half để che và giữ pin; tuy nhiên với pin D nặng thì hiệu quả sẽ kém hơn. Hãy tách file thành các phần trong slicer rồi xóa kiểu nắp bạn không cần; dĩ nhiên cũng có thể bạn không cần dùng nắp nào.

Lắp ráp có cần hàn; thử nghiệm cho thấy quấn dây (wire-wrapping) có thể là một phương án thay thế, nhưng chưa được kiểm chứng đầy đủ.

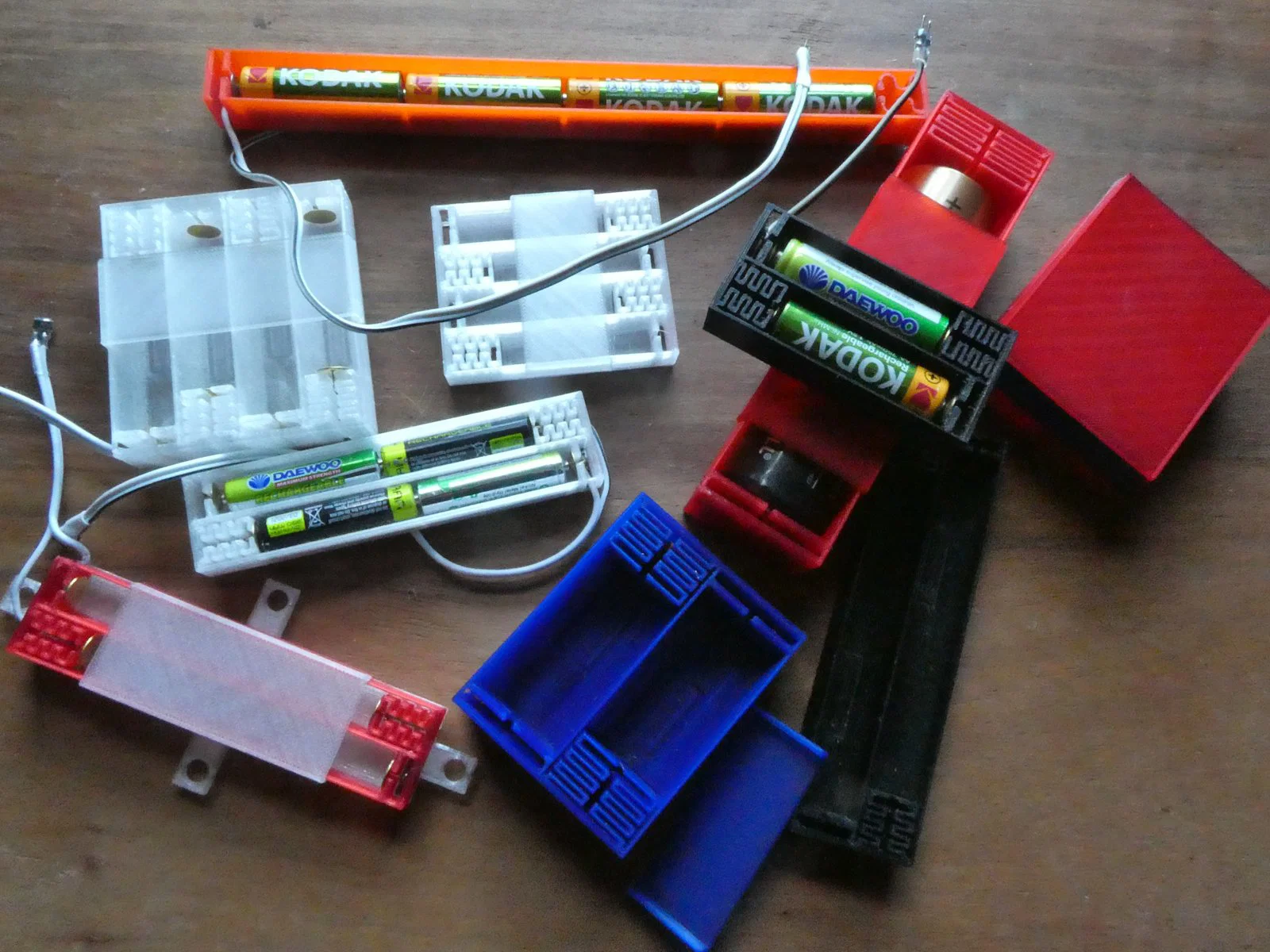

Có sẵn một số file STL theo định dạng:     batpack[width][size][length].stl

Trong đó width là số cell theo bề ngang      size là cỡ pin      length là số cell theo bề dọc

Ví dụ:

• batpack2AA1.stl chứa 2 pin AA đặt song song, cho ra 3V (pin khô) hoặc 2.4V (pin sạc)
• batpack5AAA1.stl chứa 5 pin AAA đặt song song, cho ra 7.5V (pin khô) hoặc 6V (pin sạc)
• batpack1C2.stl chứa 2 pin C đặt nối đuôi theo hàng, cho ra 3V (pin khô) hoặc 2.4V (pin sạc)
• batpack2AAA2.stl chứa 4 pin AAA, xếp 2 bên cạnh 2, cho ra 6V (pin khô) hoặc 4.8V (pin sạc)

Yêu cầu:

Ngoài các chi tiết in ra, bạn cần:

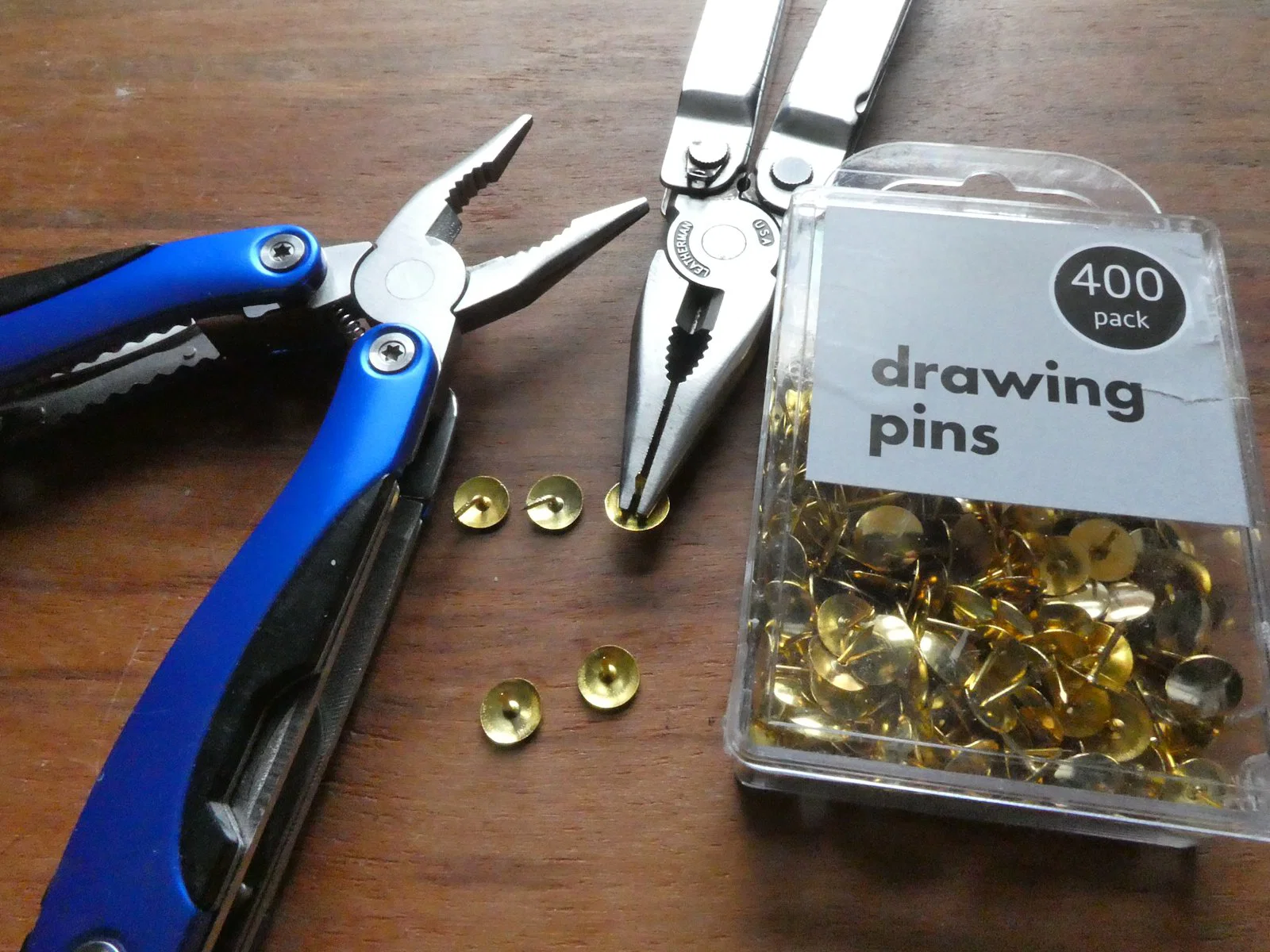

• Ghim bảng (drawing pins) đường kính 10mm, loại mạ đồng (brass coated) là tốt nhất.
• Dây hookup wire có tiết diện phù hợp với dòng (amperage) bạn dự kiến sẽ tải.

Lắp ráp:

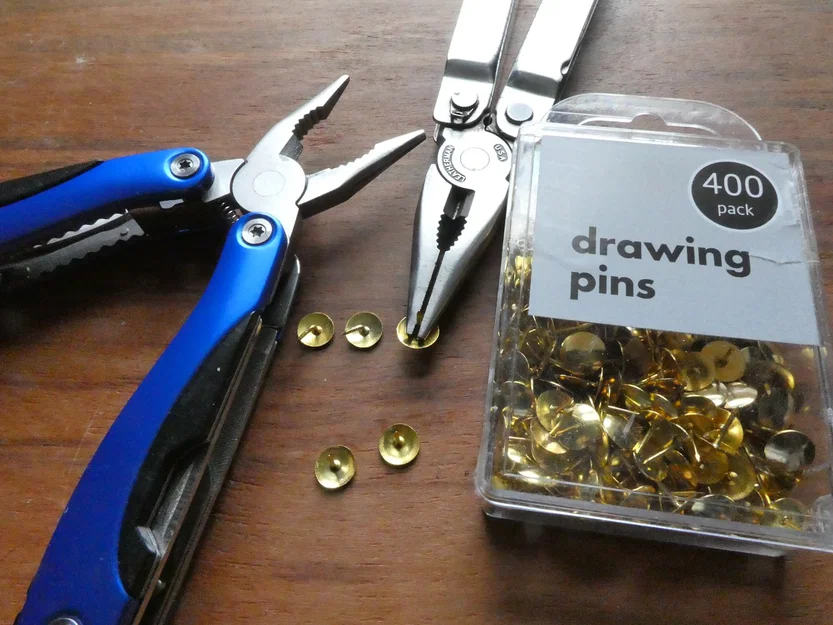

Bẻ ghim thành góc vuông ở vị trí cách đầu ghim khoảng 3mm; số đo này không quá quan trọng, nhưng phải chừa tối thiểu 2.5mm khoảng hở (clearance). Có khi cái bảng ghim (noticeboard) của bạn đã có sẵn cả đống ghim bẻ sẵn.

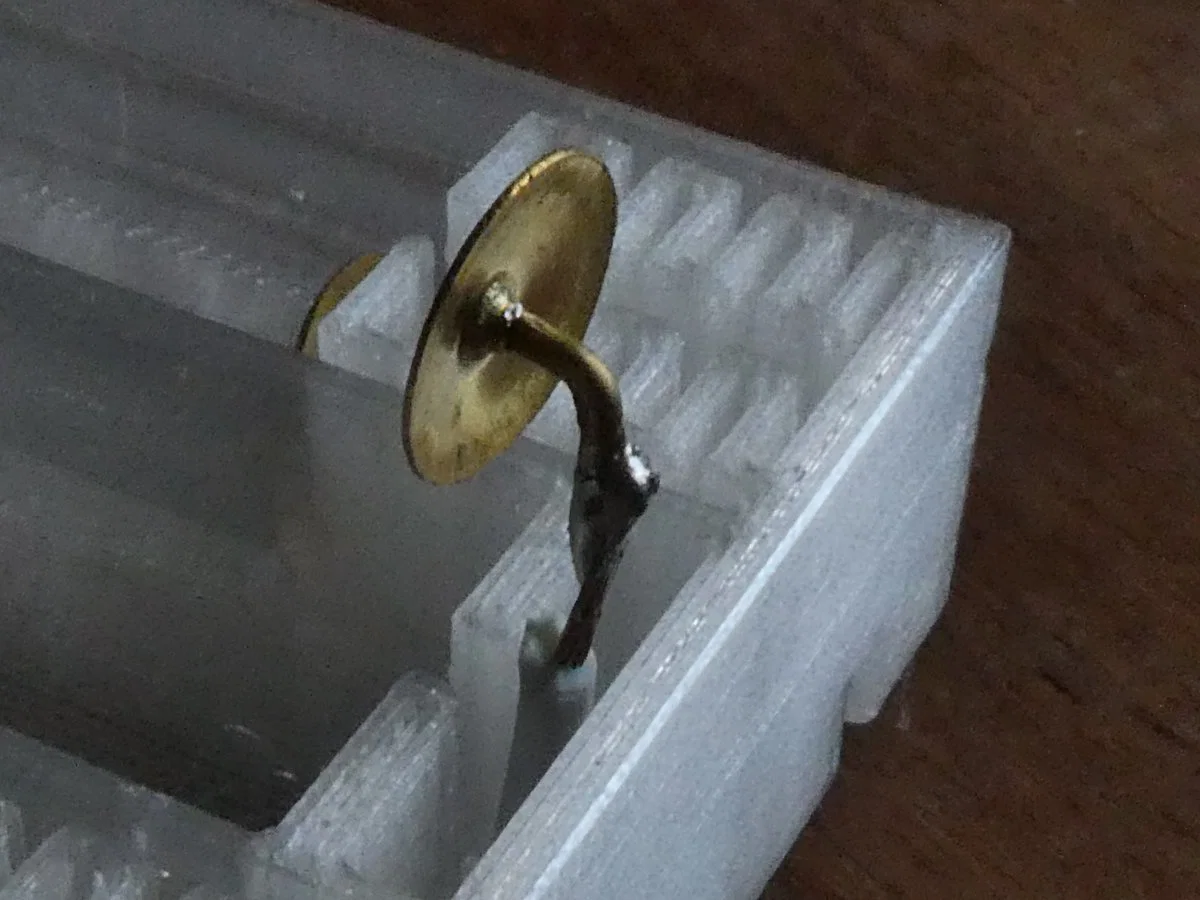

Hàn dây vào ghim và sắp xếp để nối các cell theo kiểu nối tiếp (series). Bạn sẽ thấy cần dây dài hơn một chút so với đường đi ngắn nhất để còn chừa chỗ thao tác hàn cho xong.

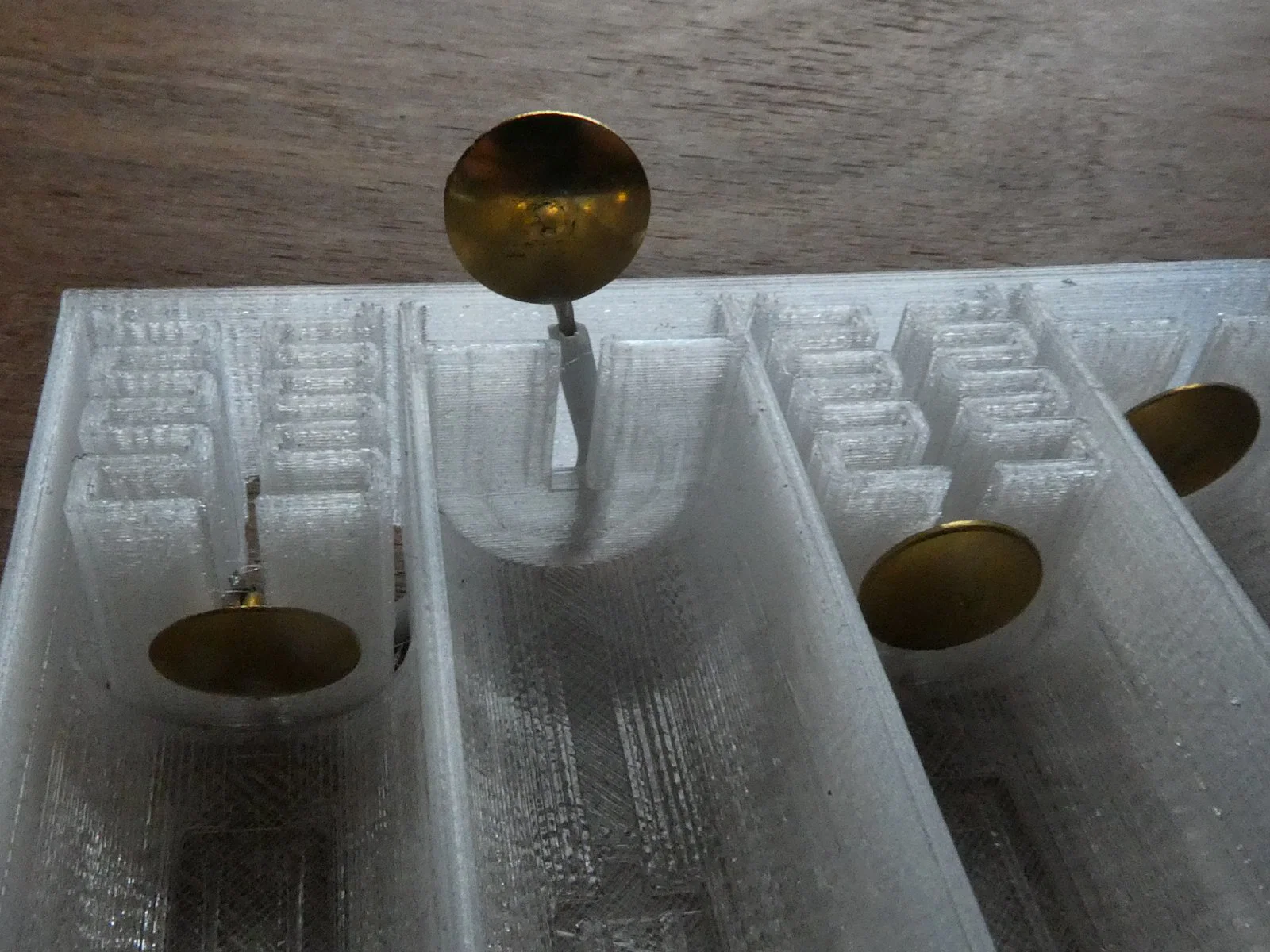

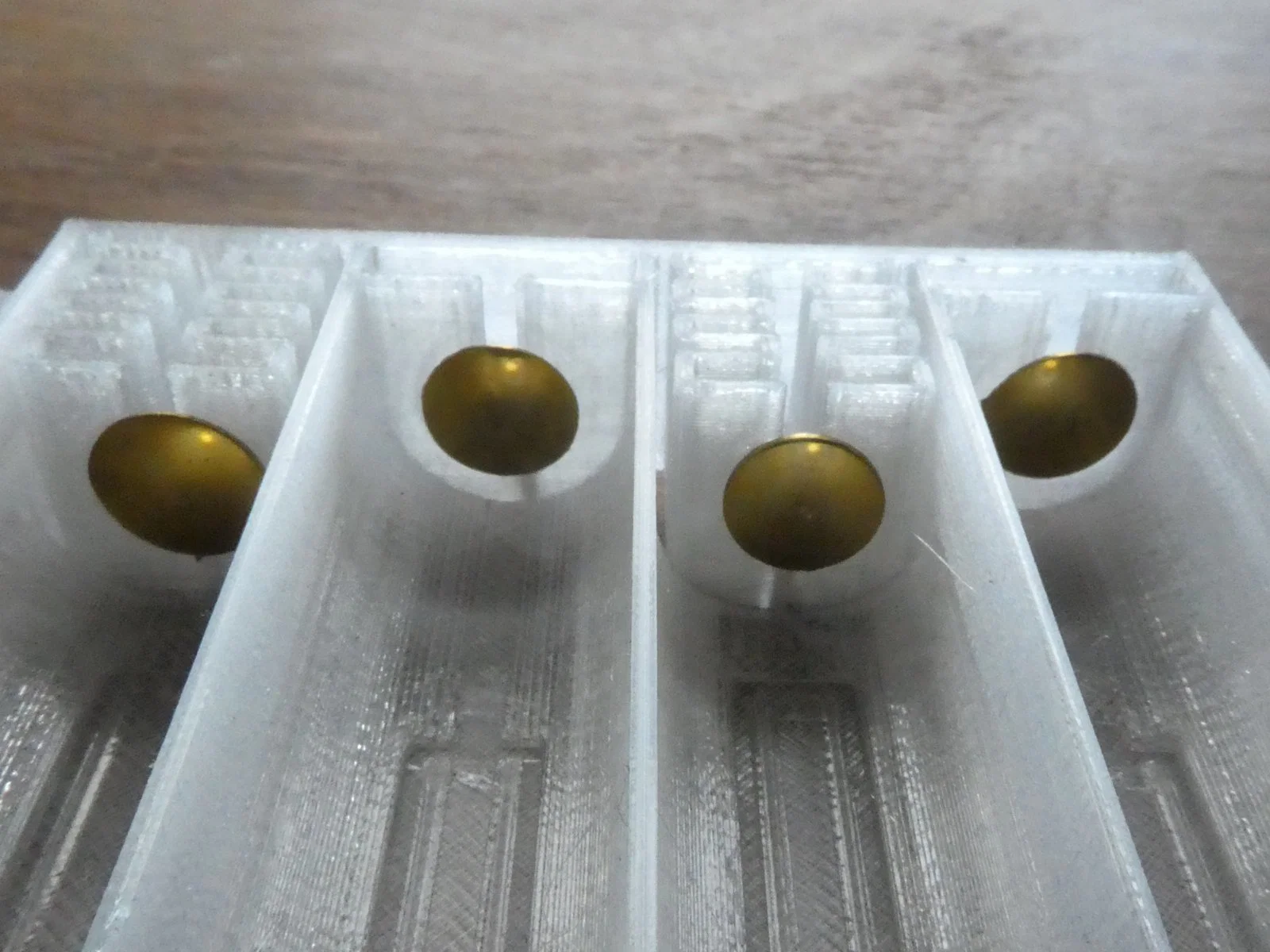

Ấn ghim vào khít trong các vòng giữ (retaining rings) của nó và gấp phần dây dư nằm phẳng ra phía sau bộ pin.

Có thể dùng dây dài hơn để lấy nguồn (take-off power) từ bộ pin.

Giờ chỉ việc ép lắp các viên pin vào đúng vị trí, nhớ để ý đúng cực (polarity), rồi nối vào mạch của bạn.
