Pin phẳng portable 3000mAh cho RAK Meshtastic (RAK 19003/19007)

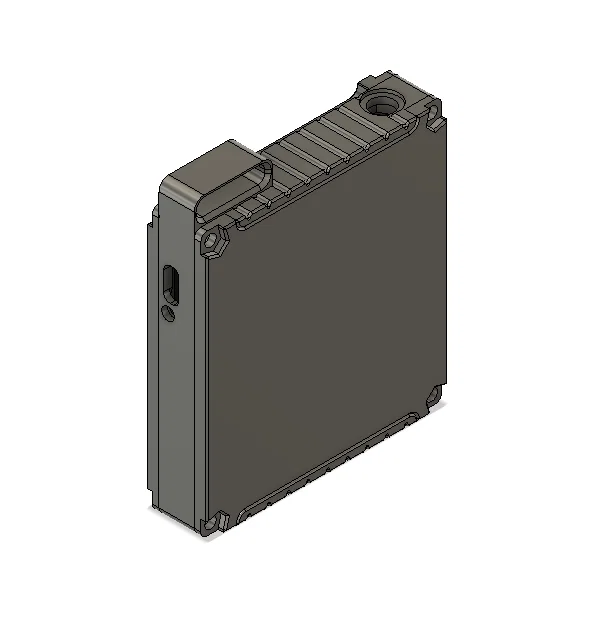

Thiết kế vỏ node Meshtastic dạng phẳng cho mainboard RAK 19003 hoặc RAK 19007, vẫn lắp vừa pin 3000mAh và dùng anten SMA qua dây pigtail IPX mini. In 1 Body + 2 Cover, cần ốc M3/M2 để lắp ráp.
1.4K
Lượt Xem
32
Lượt Thích
203
Lượt Tải
Cập Nhật Apr 20, 2026
Mô tả

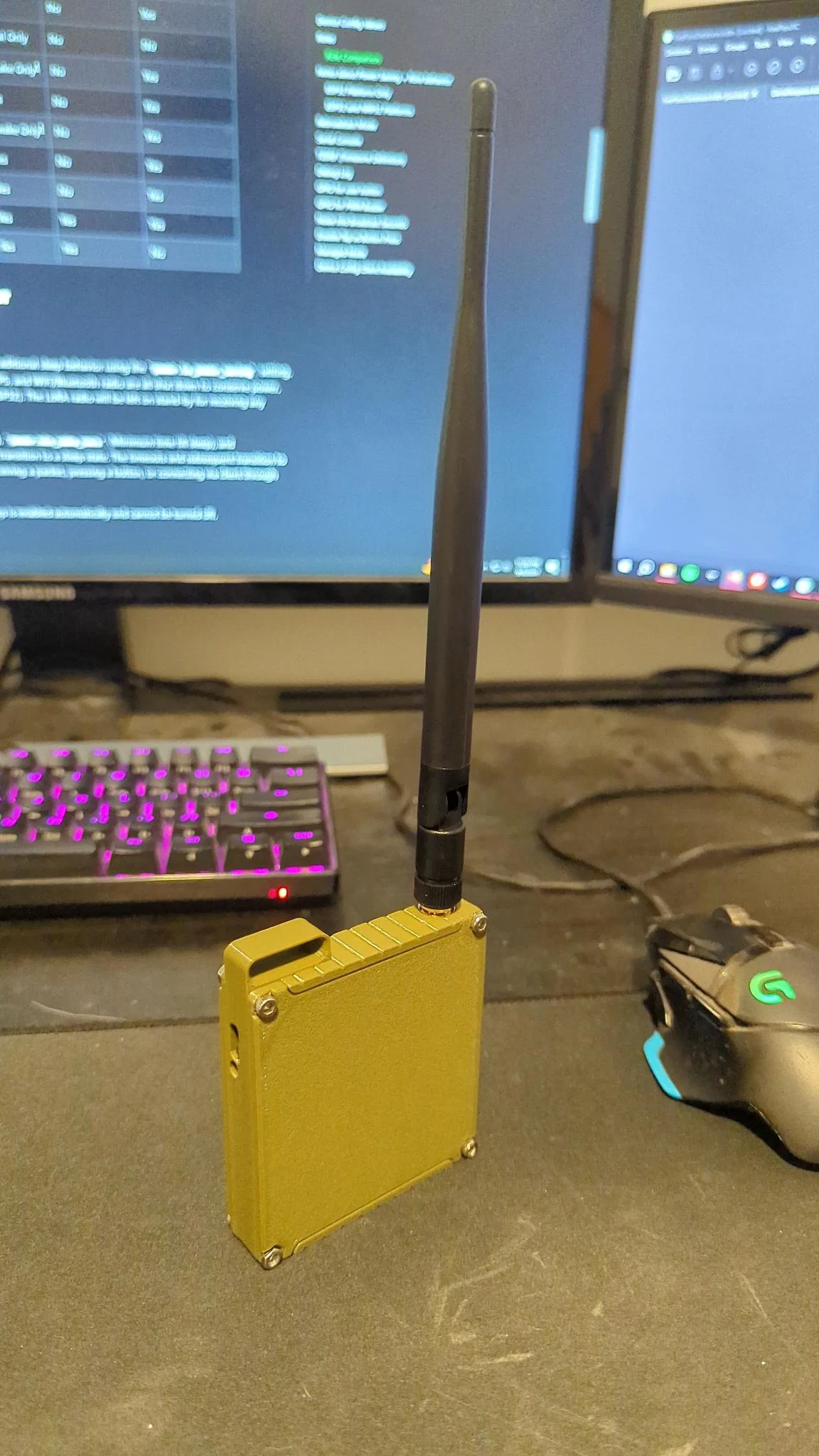

Mình thiết kế mẫu này như một node Meshtastic dạng phẳng, vẫn nhét vừa pin 3000mah. Phong cách lấy cảm hứng từ TonyG.
Print:
1 Body
2 Cover
EXTRA HARDWARE NEEDED:
4x bu lông & ê-cu M3x18 để kẹp (sandwich) toàn bộ cụm lại với nhau
3x bu lông & ê-cu M2x4 để bắt (attach) bo RAK vào đế
1x dây pigtail IPX mini sang SMA Female: https://a.co/d/g7NbD3d
1x pin 103665 (hoặc nhỏ hơn): https://a.co/d/fvD7xTM
