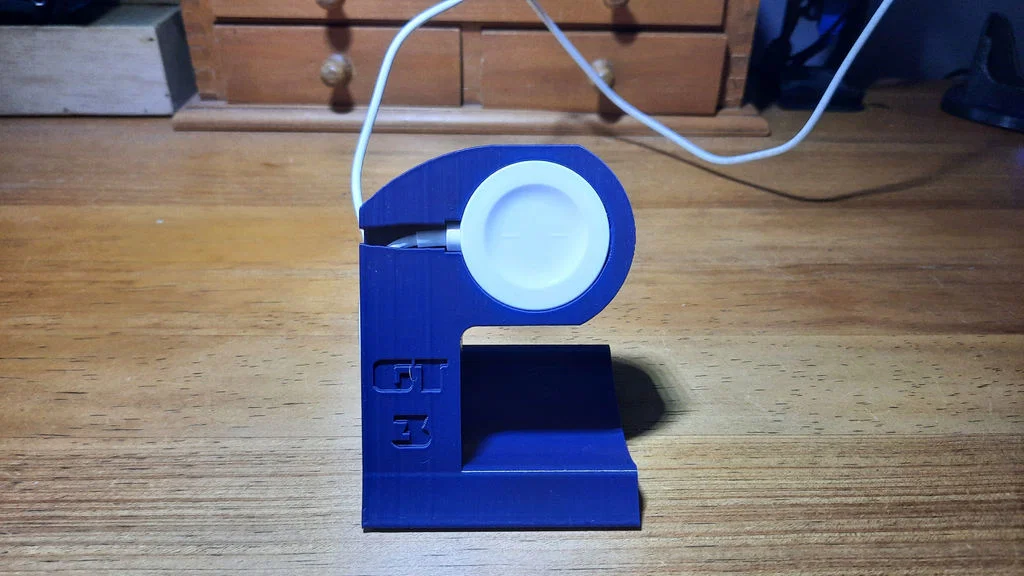

Đế sạc cho đồng hồ Huawei Watch GT3 (Charging Stand)

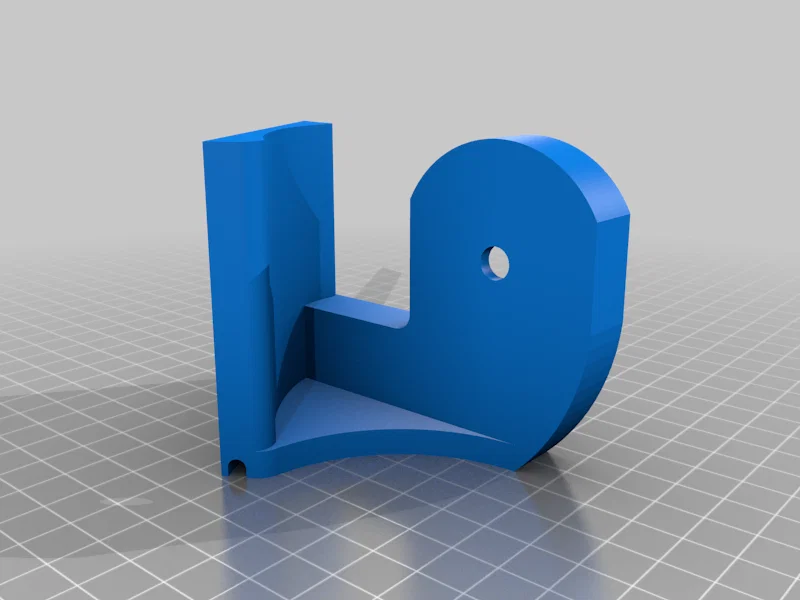

OK, đây là bản chỉnh sửa lại từ đầu (từ gốc) dựa trên mẫu đế sạc rất đẹp của Vibekiller, xem tại đây: https://www.thingiverse.com/thing:5757356

Mình RẤT thích thiết kế của anh ấy. Gọn, thực dụng, và nhìn cũng khá là đẹp mắt. Bản gốc dùng tốt hoàn toàn, nhưng trong lúc dùng thì mình có vài điểm hơi “cấn cấn” theo thói quen cá nhân.

Cụ thể là (không theo thứ tự nào): 1) Mình thích dùng tay phải để đặt đồng hồ lên đế. 2) Mình thấy hơi lụi cụi khi luồn dây đeo qua khe dưới. 3) Và mình thấy chỗ cáp đi vào của charging puck bị vướng khi đặt đồng hồ lên đế.

Dĩ nhiên mấy cái này không phải vấn đề lớn, nhưng đã có máy in 3D rồi thì không vọc vạch sao được?!?

Bản SketchUp (rất cũ) của mình thì khá “khó ở” trong chuyện cho import file STL hay không. Và lần này máy tính nói KHÔNG! Thế là mình phải lôi thước cặp vernier ra, dựng lại toàn bộ thiết kế từ đầu, rồi vừa dựng vừa thêm các thay đổi của mình luôn.

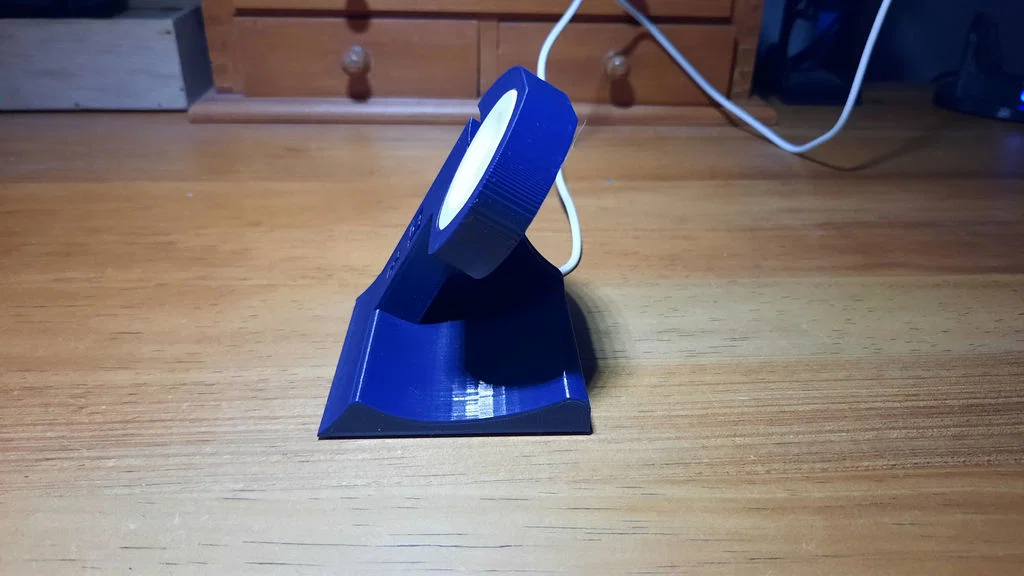

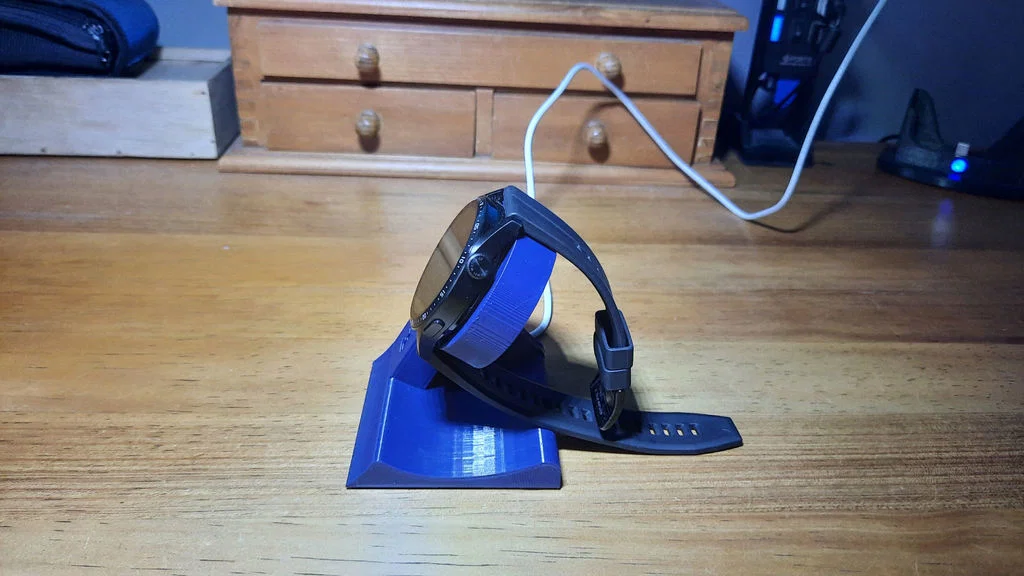

Việc đầu tiên mình làm là dễ nhất: mình lật gương (mirror) thiết kế để có thể đặt đồng hồ lên bằng tay phải. Sau đó mình làm phần bệ cao hơn khoảng 10 mm để dễ luồn dây đeo phía dưới hơn. Việc này kéo theo phải vẽ lại một số đường cong cho hợp. Tiếp theo, mình xoay vị trí cáp đi vào của puck thêm 90 độ để nó đi sang một bên (thay vì đi xuống dưới). Nhờ vậy, phía dưới có nhiều khoảng trống hơn để dây đeo đi qua. Tuy nhiên, đổi vậy thì đường đi dây gọn gàng của thiết kế gốc không còn dùng được nữa. Thế là mình phải nghĩ cách khác!

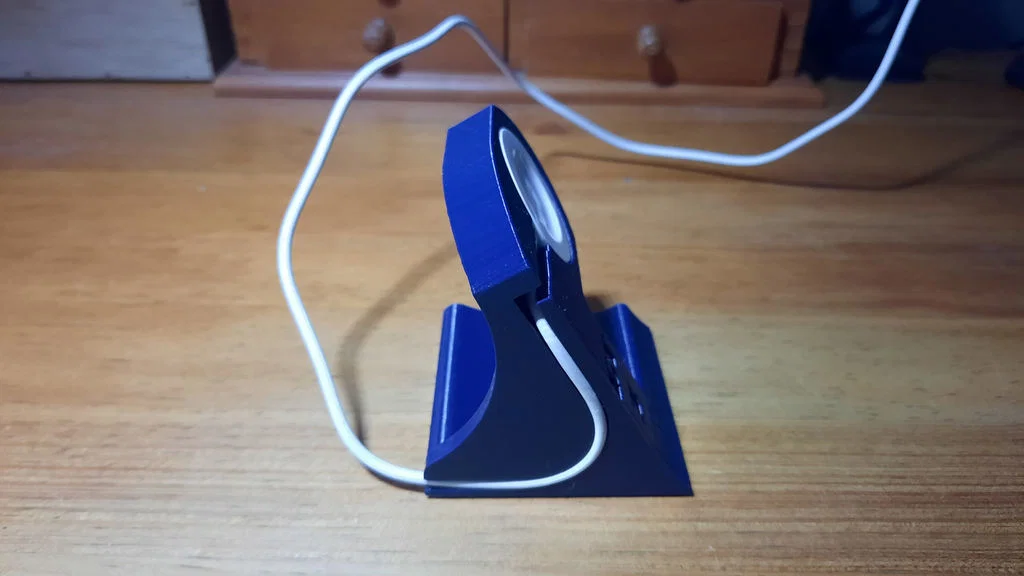

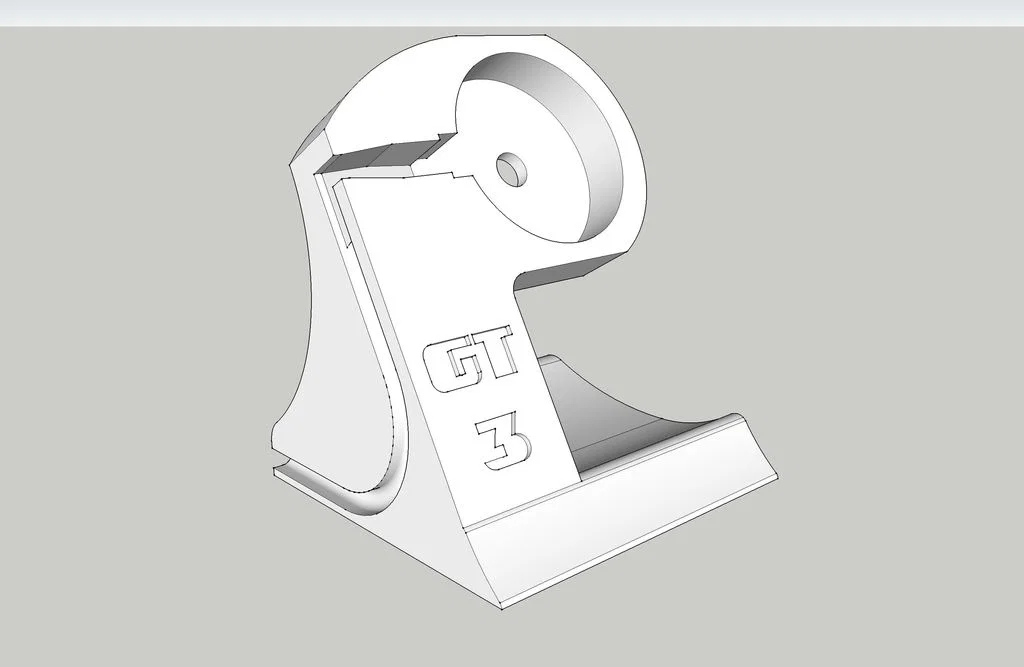

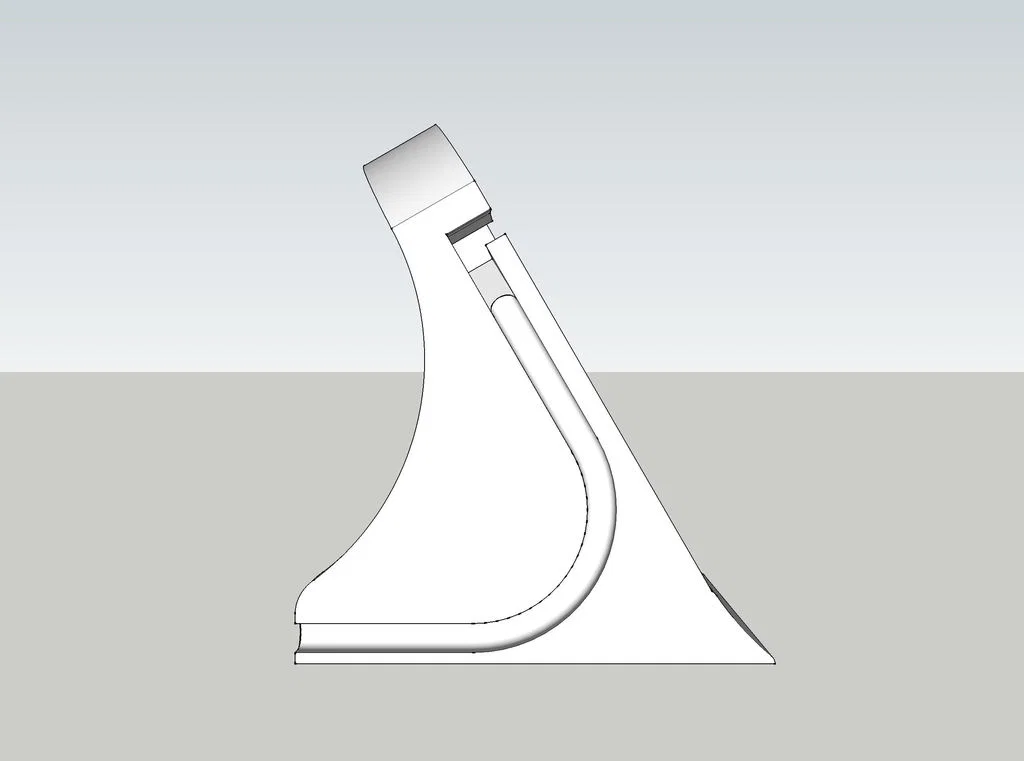

Thiết kế đầu tiên của mình là để dây đi thẳng ra khỏi bên hông. Cách này hoạt động tốt, nhưng nhìn không được gọn gàng cho lắm. Nên mình thêm một rãnh dẫn dây (cable-routing channel) trên trụ đỡ — nhưng rồi phát hiện dây không thích bị bẻ gắt ngay sát chỗ puck! Vì vậy cần nới bề ngang phần bệ ra khoảng 5mm để dây có độ cong tự nhiên hơn khi đi vào rãnh mới.

Cái rãnh này cũng gây cho mình vài vấn đề: Đế được in với mặt đó úp xuống print bed để khỏi cần support. Nhưng máy in của mình lúc nào cũng bị “elephant's foot” khá nhiều ở mặt này (nhất là khi mình muốn in bám bàn tốt!). Nên khi mình thiết kế rãnh đúng bằng đường kính dây, thì dây lại không nhét vào được vì “elephant's foot” làm khe bị hẹp lại (mình còn làm hư dây khi cố ép vào lúc test một bản prototype!).

Cuối cùng mình chọn làm rãnh rộng hơn, 4mm cho thoáng, rồi tận dụng luôn phần “elephant's foot” để giữ dây tại chỗ. Cũng tạm ổn — nhưng chắc sau này mình sẽ nhỏ thêm một giọt keo CA để nó nằm yên hẳn.

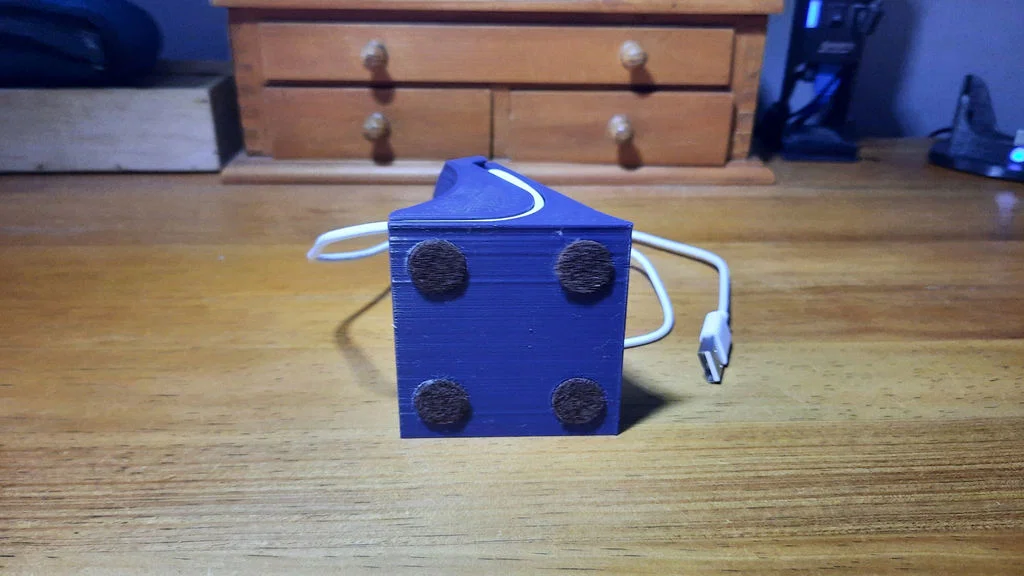

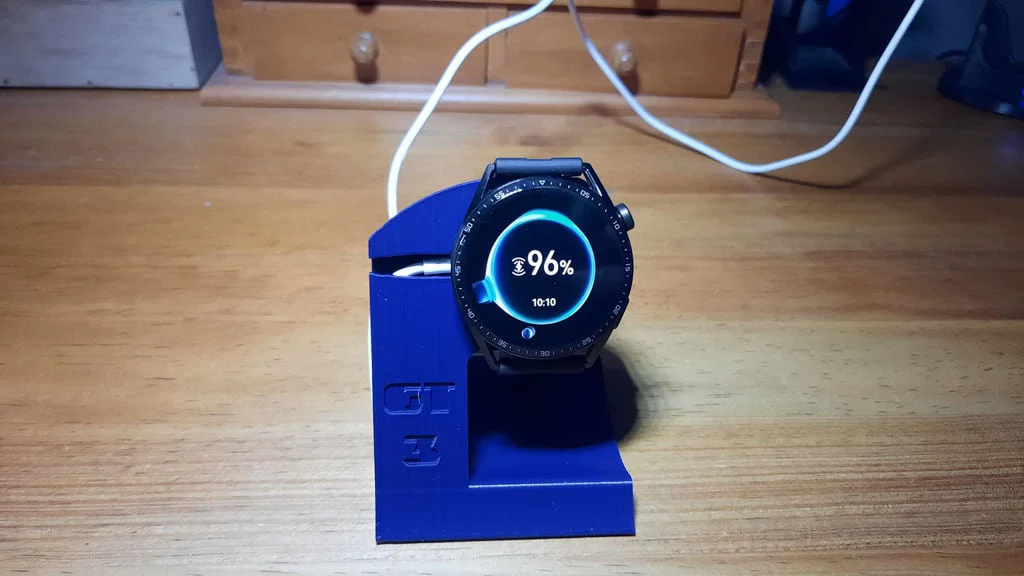

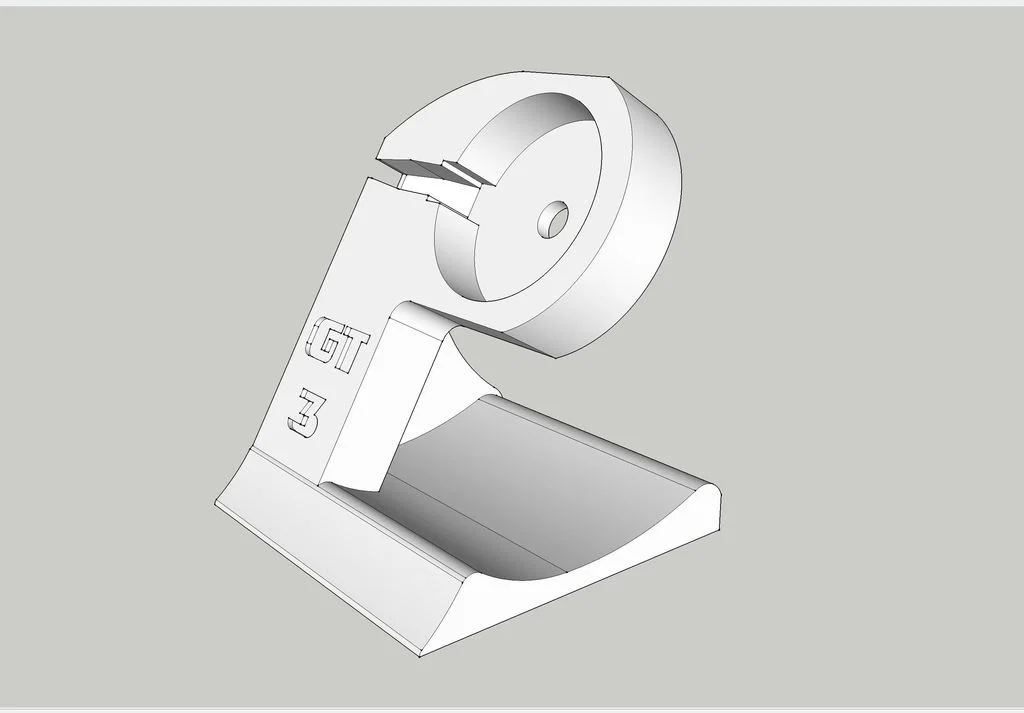

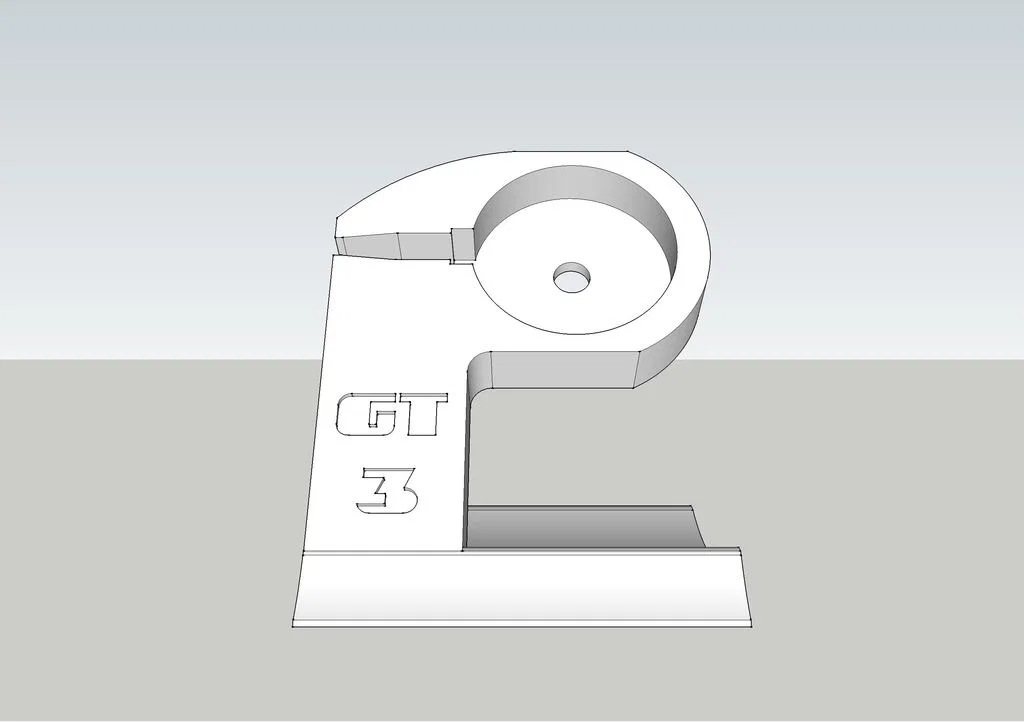

Các thay đổi cuối của mình thì nhỏ thôi và chủ yếu là thẩm mỹ: mình thêm một đường cong nữa ở phần sau của đế, và chọn một font nhìn ổn để dập logo “GT3” dạng âm (recessed) lên phần bệ (giờ đã rộng hơn). Chốt hạ là thêm 4 hốc tròn bên dưới để dán 4 miếng nỉ tự dính đường kính 15mm — để bảo vệ bề mặt nào mà mình đặt đế lên.

Mình in bằng eSun PLA+, infill 15%. Không cần support.

Cảm ơn Vibekiller rất nhiều vì một thiết kế nền quá xuất sắc. Mình chỉ hy vọng anh ấy không “hết hồn” với những gì mình đã làm với nó!

Như thường lệ, mình cũng bỏ kèm file SketchUp của mình cho ai muốn vọc thêm.

Vậy là đã tới lúc (TIME) mình làm chuyện khác rồi. Nhưng nhớ WATCH thiết kế thử thách tiếp theo của mình nha! Nó sẽ tới trong vài MINUTE nữa thôi!

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Infill:

15%

Filament:

eSun PLA+
