Đế mở rộng pin Vive Tracker EVERLAST

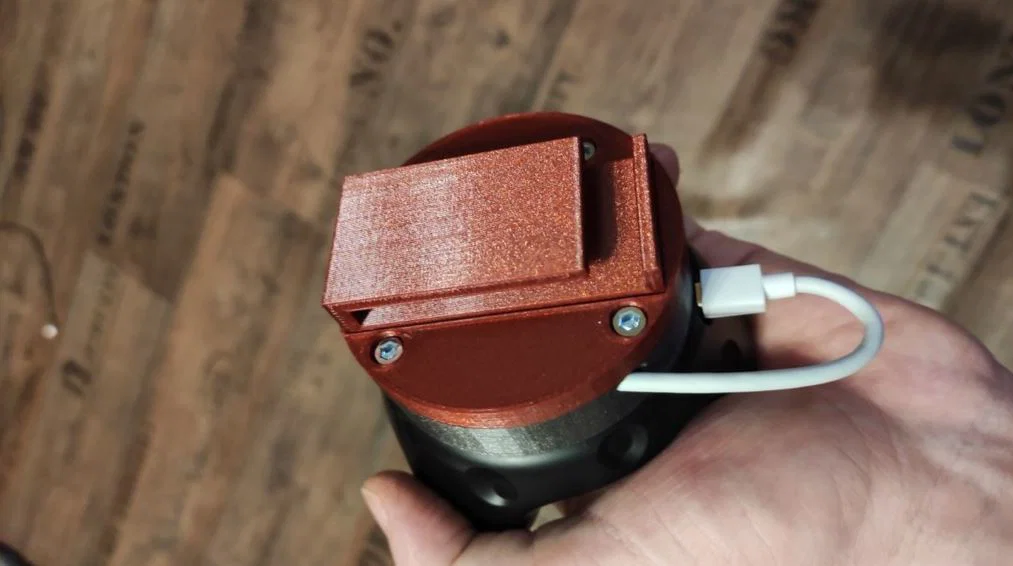

UPDATE 12.12.2022: Thêm ngàm gắn Tracker cho vị trí lưng dưới/hip tracker, dùng mount cứng nên không bị cong vênh kỳ khi quỳ/khuỵu gối.

UPDATE: 21.06.2021: Thêm "TrackStraps" Adapter Plate cho Everlast. Bạn có thể xem tại đây:

UPDATE: 13.03_2021: Thêm các phiên bản Pogo pin nếu bạn không muốn dùng cáp USB rời bên ngoài.

Vive sắp ra tracker mới với dung lượng pin nhiều hơn 75% và nhỏ hơn, nhưng mình thì chưa muốn bỏ bộ Vive tracker gen 2 đang có.

Chắc là giờ sạc một lần cũng không trụ được lâu hơn 4 tiếng (sau khi dùng nhiều trong 2 năm). Nên mình quyết định làm một bộ mở rộng pin nhìn cho “ngon” cho nó.

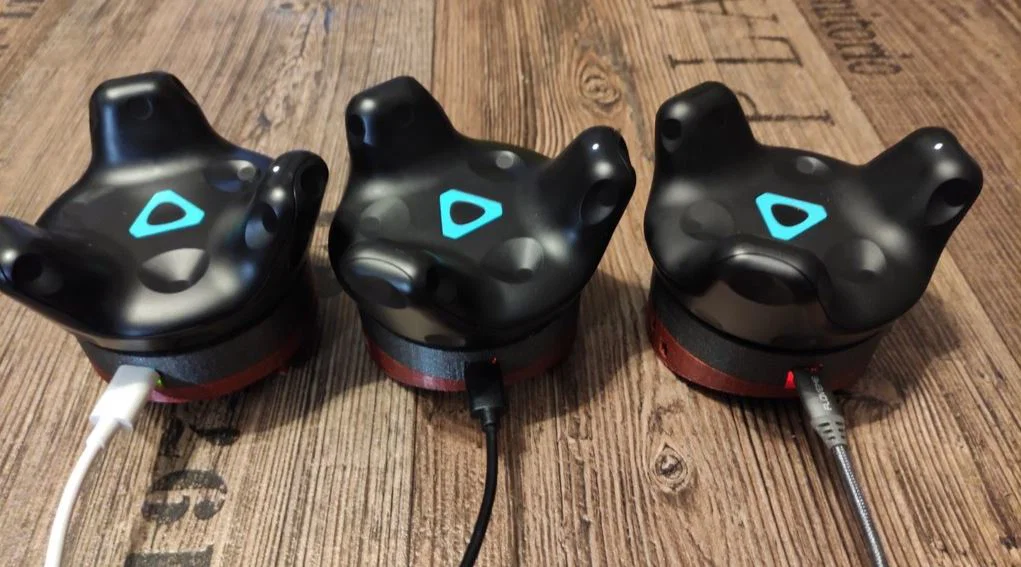

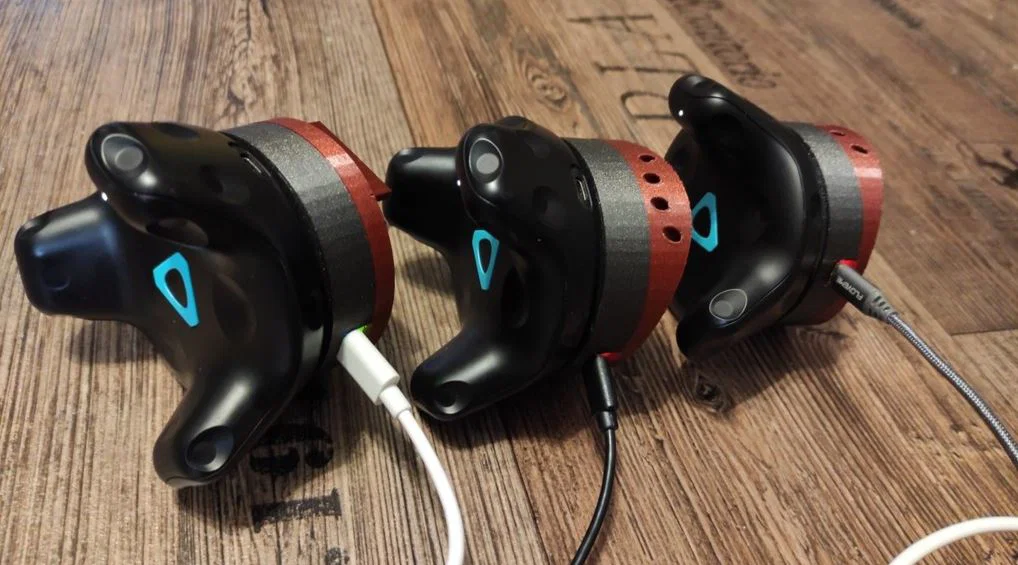

Giới thiệu tới bạn hệ thống pin rời "EVERLAST". Với pin bổ sung 1800mAH, tracker giờ trụ lâu hơn cả tay cầm Index của mình — khỏi phải nghỉ giữa chừng để sạc trong VRCHAT, cứ quẩy, nhảy và biểu diễn tiếp thôi! ;)

Chạy ít nhất 12 GIỜ liên tục!!!!

Đây là một bản mod khá lớn, nhiều bước nên không dành cho ai “yếu tim” đâu nha ;)

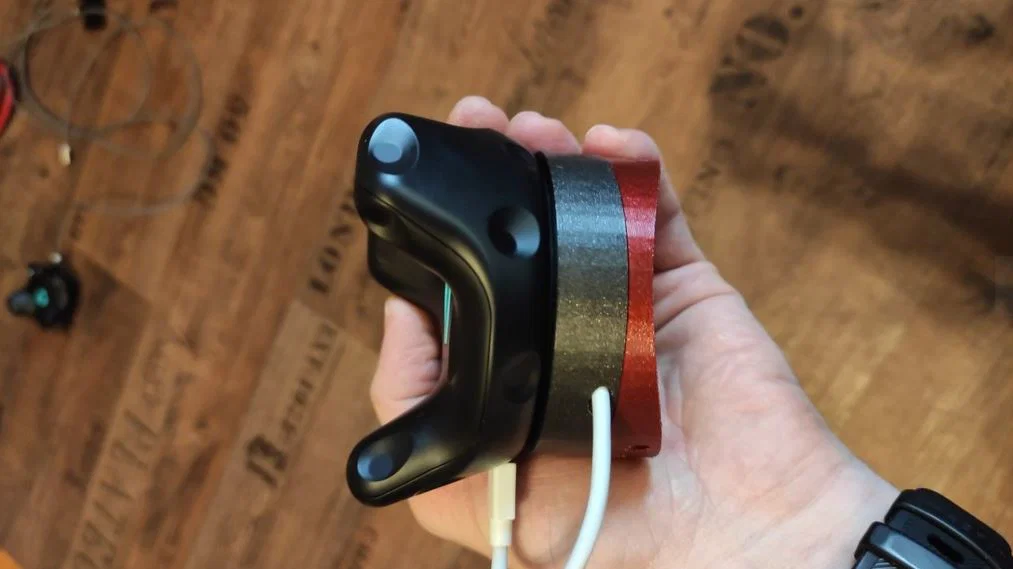

Bạn có 2 lựa chọn: 1.) Bản dùng cáp USB với dây thấy được chạy từ đế lên tracker, ít việc hơn nhưng luôn có khả năng bị vướng rồi giật tuột cáp.

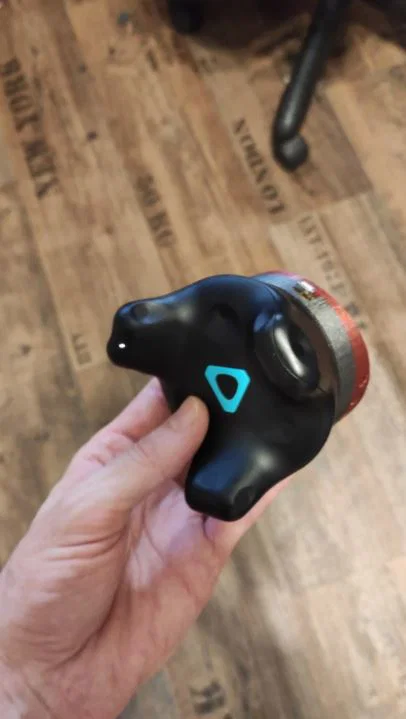

2.) Bản Pogo Pin, làm cực hơn nhưng thành phẩm gọn gàng, không có dây rời bên ngoài.

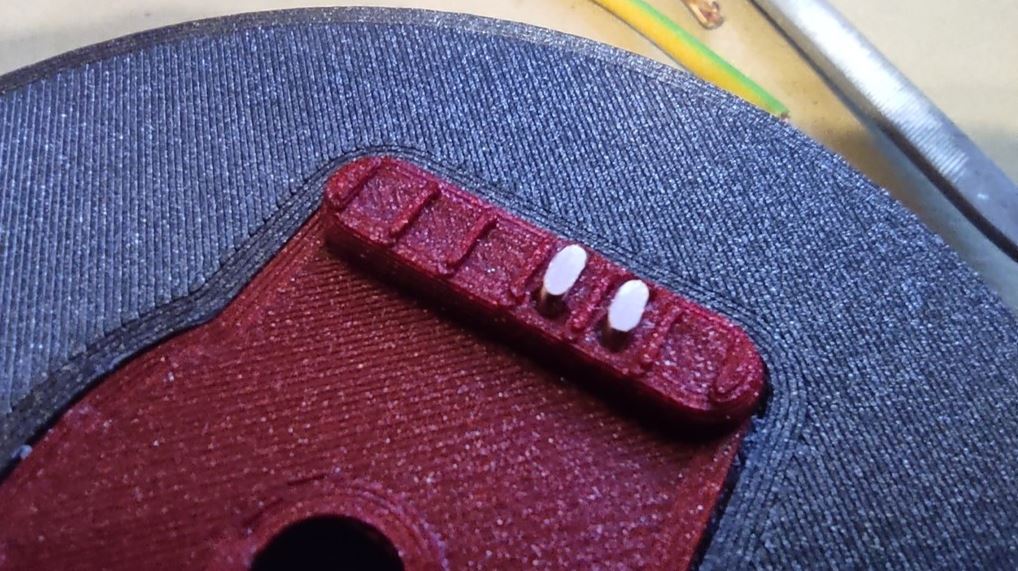

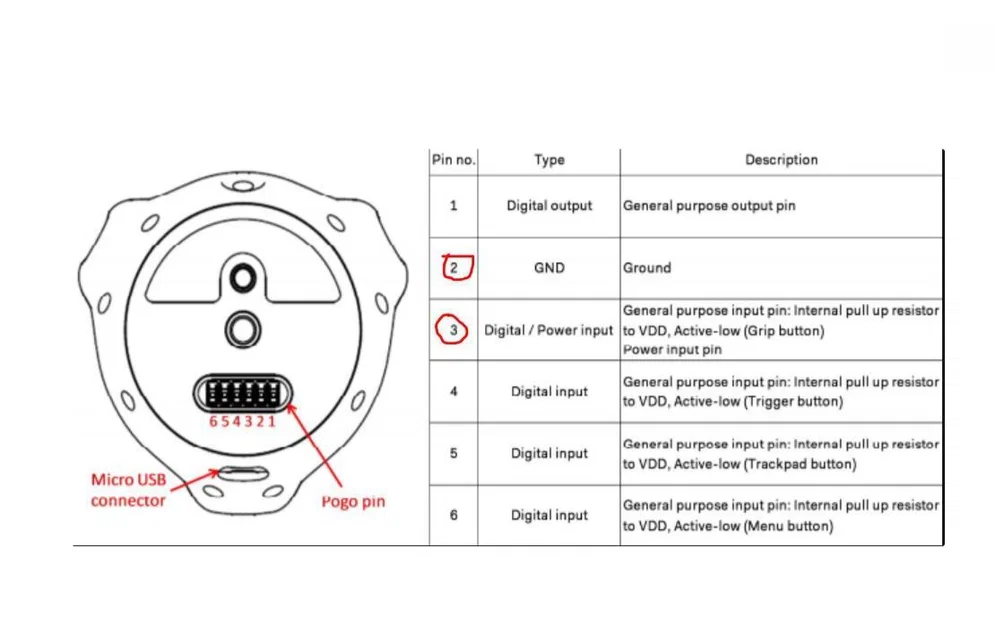

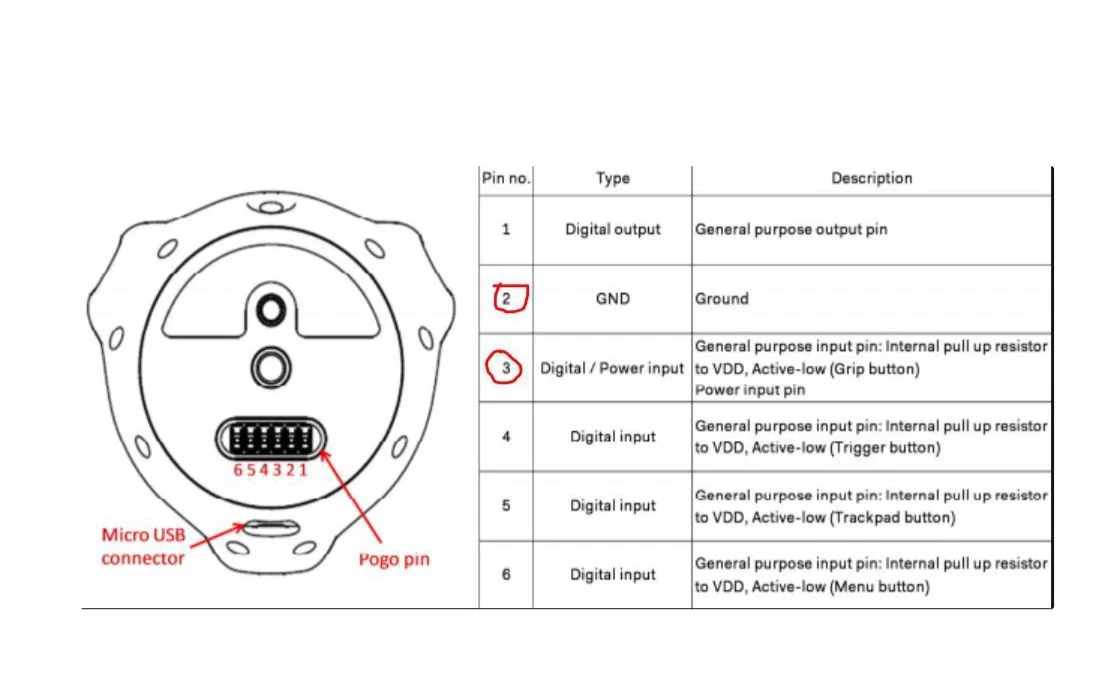

Với bản Pogo pin, bạn cần dây đồng 1,5mm² làm điểm tiếp xúc để các pin lò xo trên Vive tracker chạm vào. Uốn dây thành hình chữ U rất hẹp rồi đẩy xuyên qua các lỗ; có thể bạn cần khoan lại lỗ bằng mũi 1,5mm để đi qua mượt hơn. Dùng dũa nhỏ dũa phẳng phần đáy chữ U để có bề mặt tiếp xúc phẳng. (xem hình)

Bạn cần chuẩn bị:

Đồ hàn, dây nhỏ, băng keo cách điện, keo 502 (super glue), dây đồng 1,5mm².

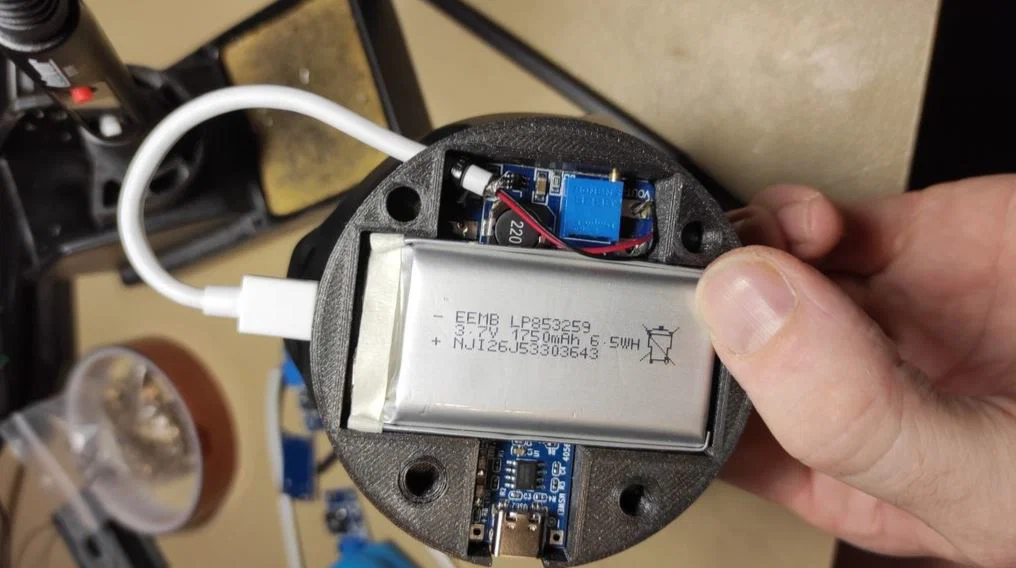

Board sạc LiPo có bảo vệ:

https://de.aliexpress.com/item/4001046570639.html

Mạch nâng áp (Voltage step up converter): (CHỈNH ĐIỆN ÁP RA 5 VOLTS nếu không là cháy tracker đó!!) 10pcs mt3608 DC-DC aufwärts wandler modul einstellbarer Booster Strom versorgungs modul Spannungs regler 2a max 2v-24v bis 5/9/12/28v - AliExpress 502

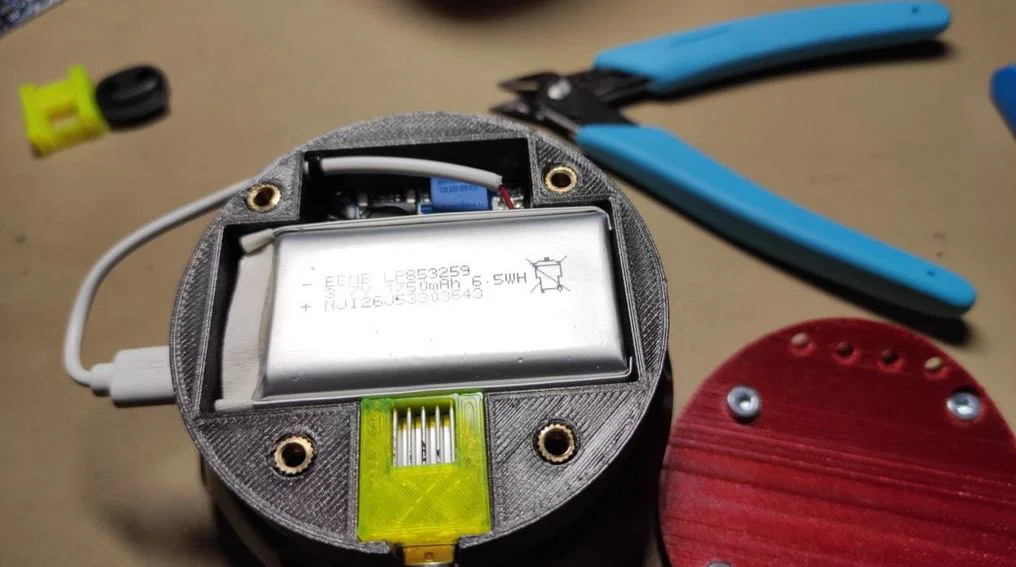

Pin: Bất kỳ pin LiPo nào không vượt quá 32x62x8mm Có 2 phiên bản "Base": một bản cho pin LiPo 1750mAH nhỏ hơn chút và một bản lớn hơn cho 1800mAH. Bạn cũng có thể chọn pin nhỏ hơn miễn là nhét vừa khoang bên trong.

Ốc cấy ren đồng M4 (brass thread inserts):

https://de.aliexpress.com/item/33008141694.html

Tản nhiệt (không bắt buộc nhưng thêm vào thì ngon) cho board sạc:

https://de.aliexpress.com/item/32838291524.html

Để gắn Tracker lên đế Everlast, bạn cần 3 con ốc S07 ở link sau: (Cảm ơn bạn AnnabellaRenee đã gợi ý)

6 stücke tragbare Metall Edelstahl Universal 1/4 Schrauben ohne Griff für Schnell verschluss Ein beins tativ Platte Kamera Stativ - AliExpress 13

3x cáp USB-C đầu bẻ góc: (không cần nếu bạn làm theo hướng Pogo pin)

https://www.amazon.de/gp/product/B07DBW9YLK/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

4x ốc M4x6
