Shackle cho Gravity/Grappling Hook M4
Shackle tự thiết kế cho Gravity/Grappling Hook dùng ốc M4, khỏi cần mua cả bộ. Khuyến nghị in PETG infill 100% (PLA vẫn được), dùng M4x20 hoặc dài hơn. Có lỗ ren M4 và kèm file STEP để chỉnh sửa.
Mô tả
Mình không muốn phải mua nguyên một bộ shackle cho cái hook, nên mình tự thiết kế một cái để dùng với ốc M4.

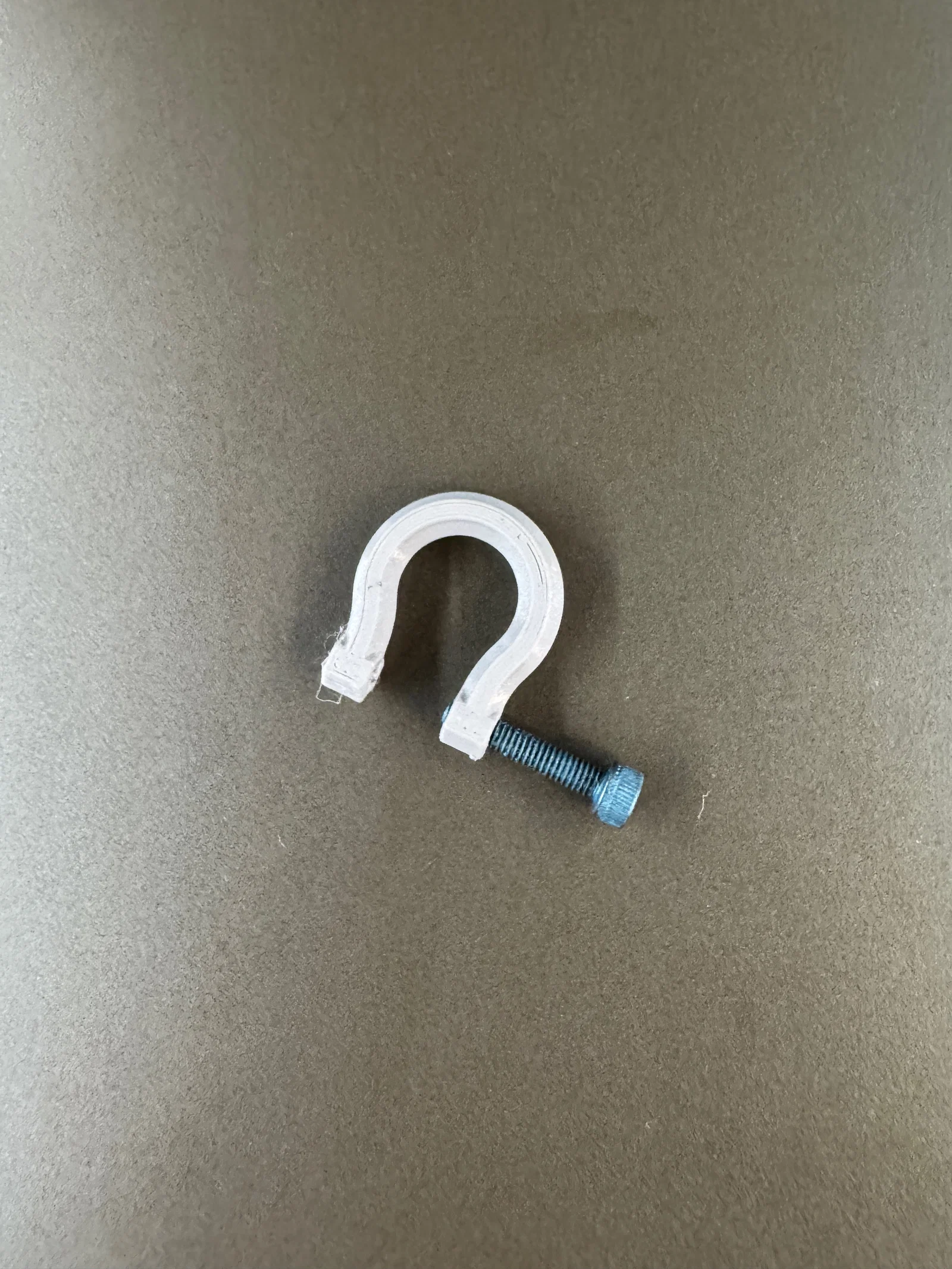

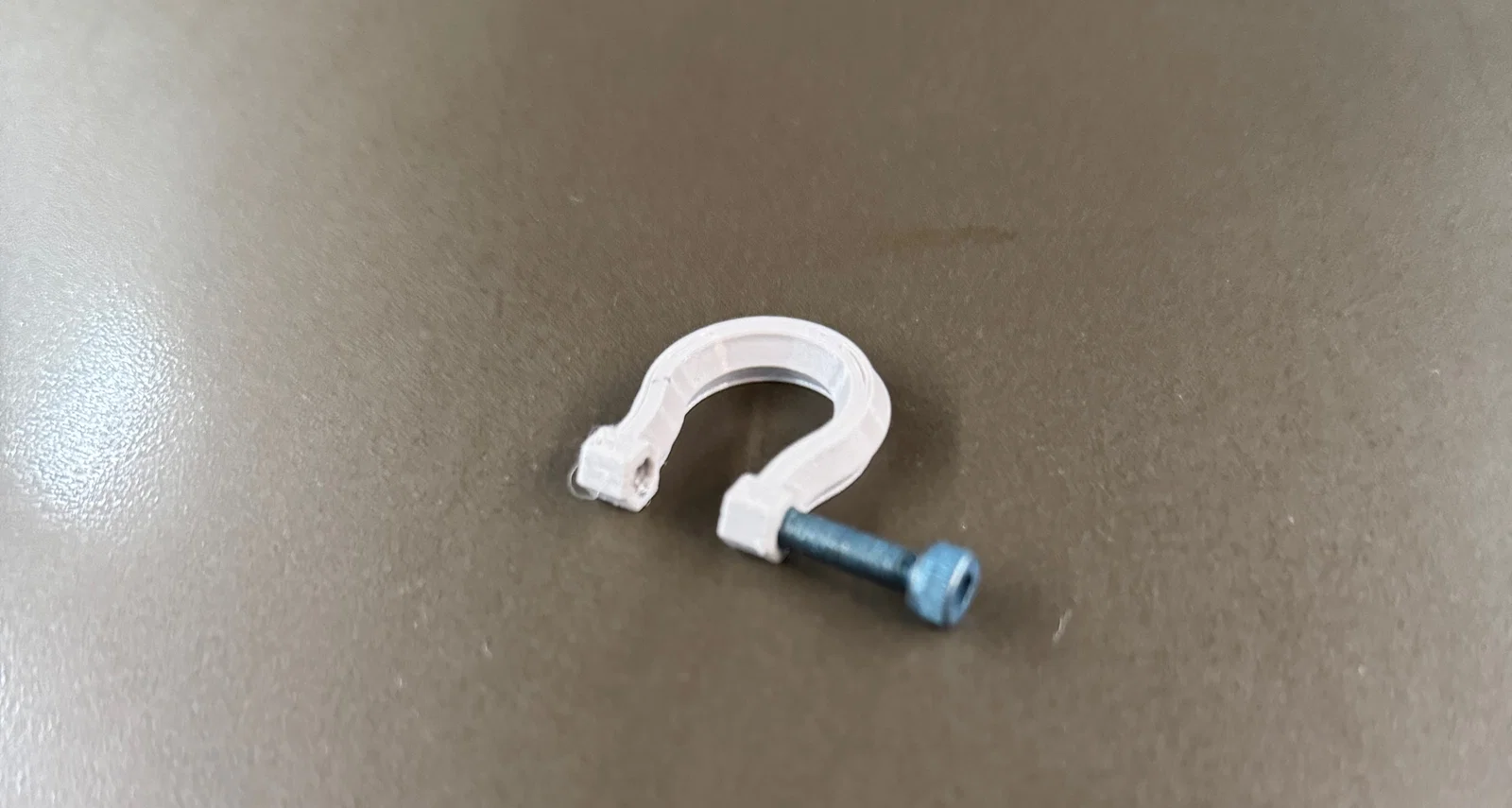

Mình in bằng PETG và infill 100% cho chắc hơn, nhưng dùng PLA thì cũng ổn. Mình dùng con ốc M4x20 có sẵn, nhưng bạn cũng có thể chọn con dài hơn vì phần ren chạy xuyên suốt. Một lỗ có ren M4, nên bạn hãy đưa ốc M4 vào từ lỗ còn lại (lỗ không ren). Nó sẽ ít bị lắc ngang hơn cái trên Amazon vì bề ngang chỉ vừa bằng phần in kèm dung sai (10.2 mm). Mình làm dạng lục giác để dễ in phẳng trên bed.

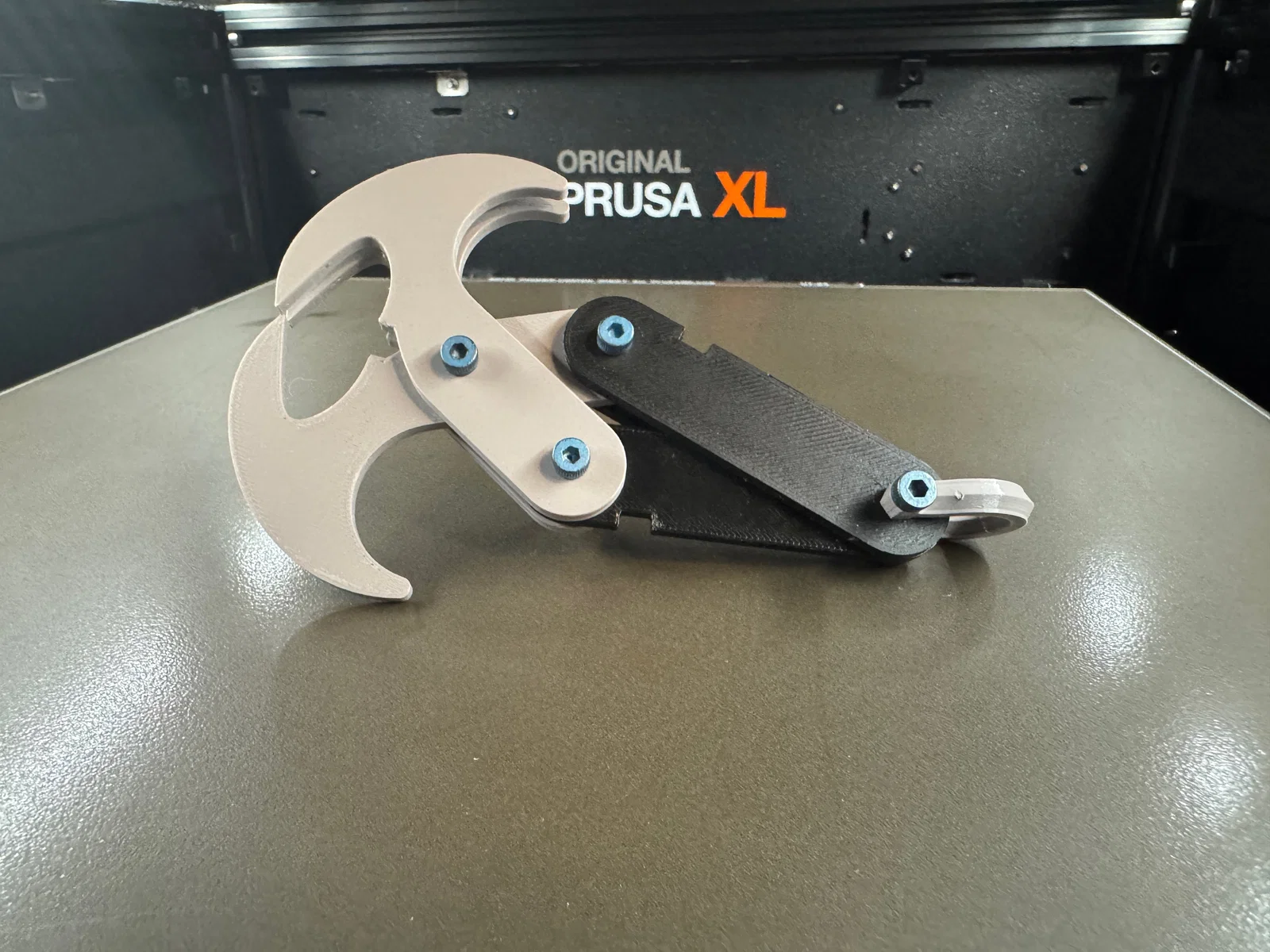

Lắp ráp y chang như khi bạn dùng shackle mua trên Amazon. Chỉ cần để ý lỗ nào có ren, vì đó sẽ là điểm dừng của con ốc.
Mình có đính kèm file STEP phòng khi ai muốn chỉnh sửa.
