Móc Trọng Lực/Móc Neo

Món đồ này dựa trên một món quà mà vợ tôi tặng tôi vài năm trước - một cái móc trọng lực/móc neo bằng thép không gỉ. (Nếu bạn quan tâm, bạn có thể tìm thấy phiên bản thép không gỉ trên Amazon tại đây: https://a.co/d/5YDCH3A)

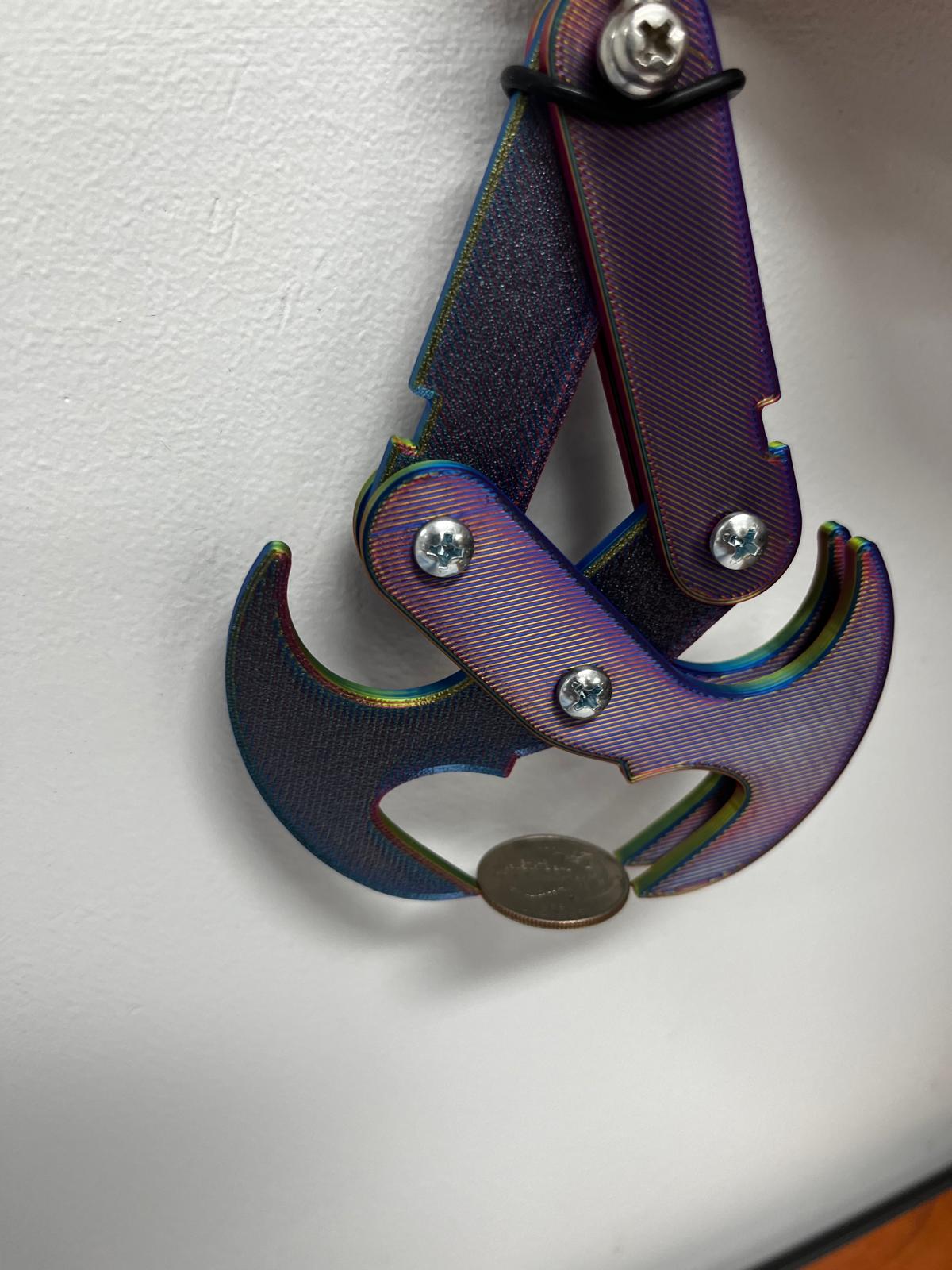

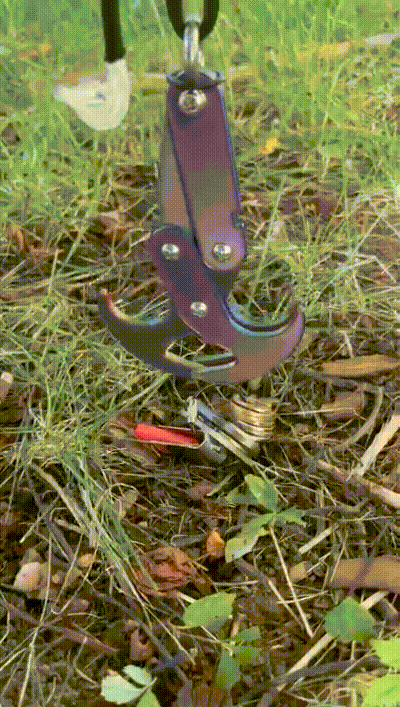

Móc trọng lực có thể được sử dụng trong nhiều tình huống và có thể nhặt đồ cực kỳ tốt - từ chìa khóa đến đồng xu, nếu bạn làm rơi nó, cái này có thể nhặt lên được!

Mặc dù tôi đã sử dụng nó trong hầu hết các chuyến cắm trại kể từ đó và nó có một vị trí cố định trong túi đi bộ đường dài của tôi, có hai vấn đề chính:

1. Nó NẶNG! Điều này tốt khi tôi dùng nó để kéo những thứ nặng nhưng kinh nghiệm của tôi cho thấy đó là một công dụng rất hiếm.
2. Không có chỗ tốt để cất cái móc chữ thập riêng biệt làm cho nó trở thành một cái móc neo.

Vì hai vấn đề này, tôi đã thiết kế lại nó và làm cho nó có thể in 3D! Giờ đây cả hai vấn đề đã được giải quyết

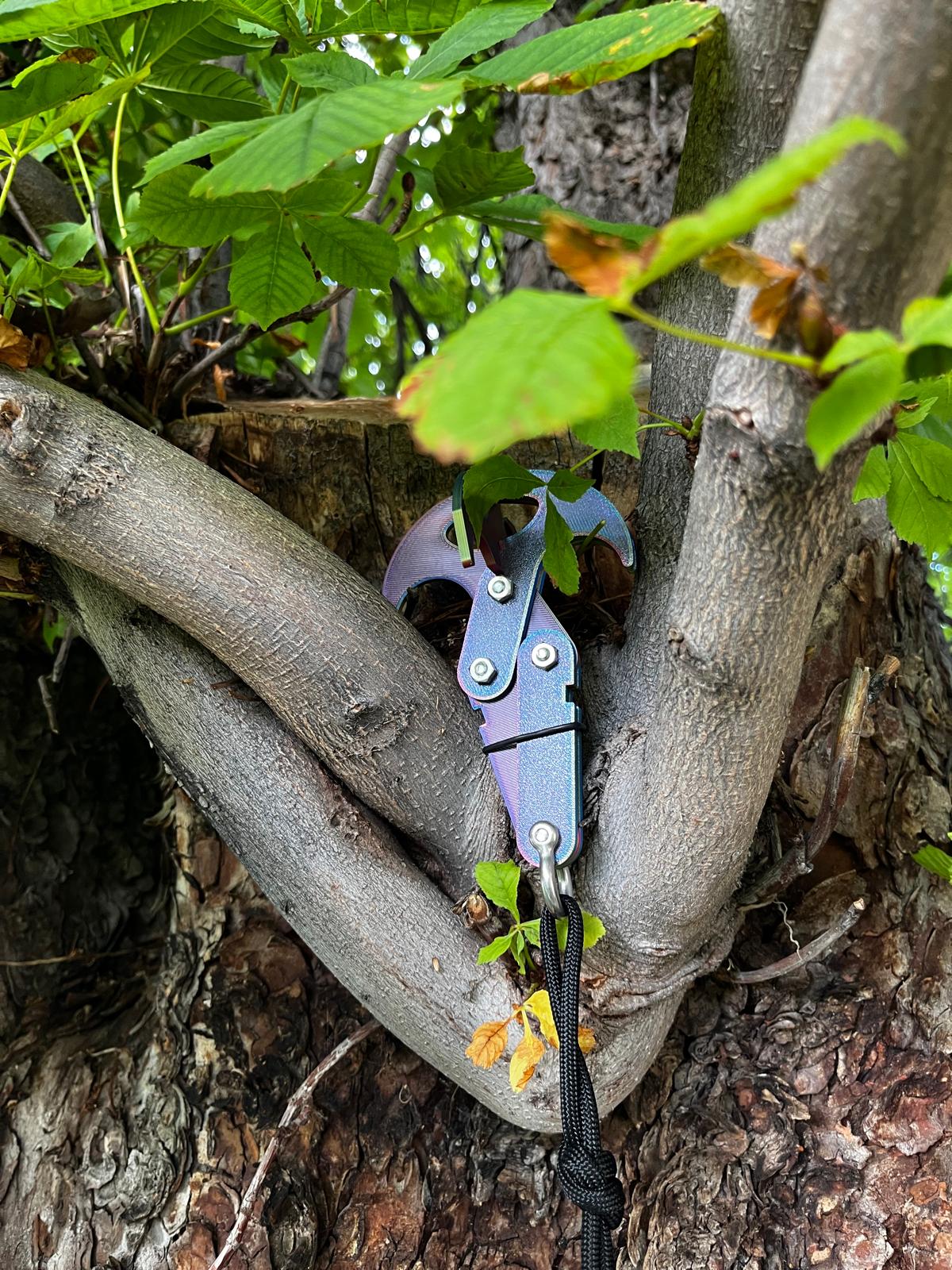

1. Nó siêu nhẹ. Điều này làm cho nó hoàn hảo cho mục đích sử dụng tải nhỏ mà tôi thường dùng (như treo đồ lên cây hoặc thả dây xuống vách đá để nhặt chìa khóa bị rơi của tôi)
2. Cái móc chữ thập vừa vặn hoàn hảo với các đai ốc #8 được sử dụng để giữ mọi thứ lại với nhau, và khi dây chun được quấn quanh các cánh tay dưới, nó giữ chặt cái móc chữ thập vào đúng vị trí, nghĩa là tôi sẽ không bao giờ phải lục lọi dưới đáy túi để tìm nó nữa.

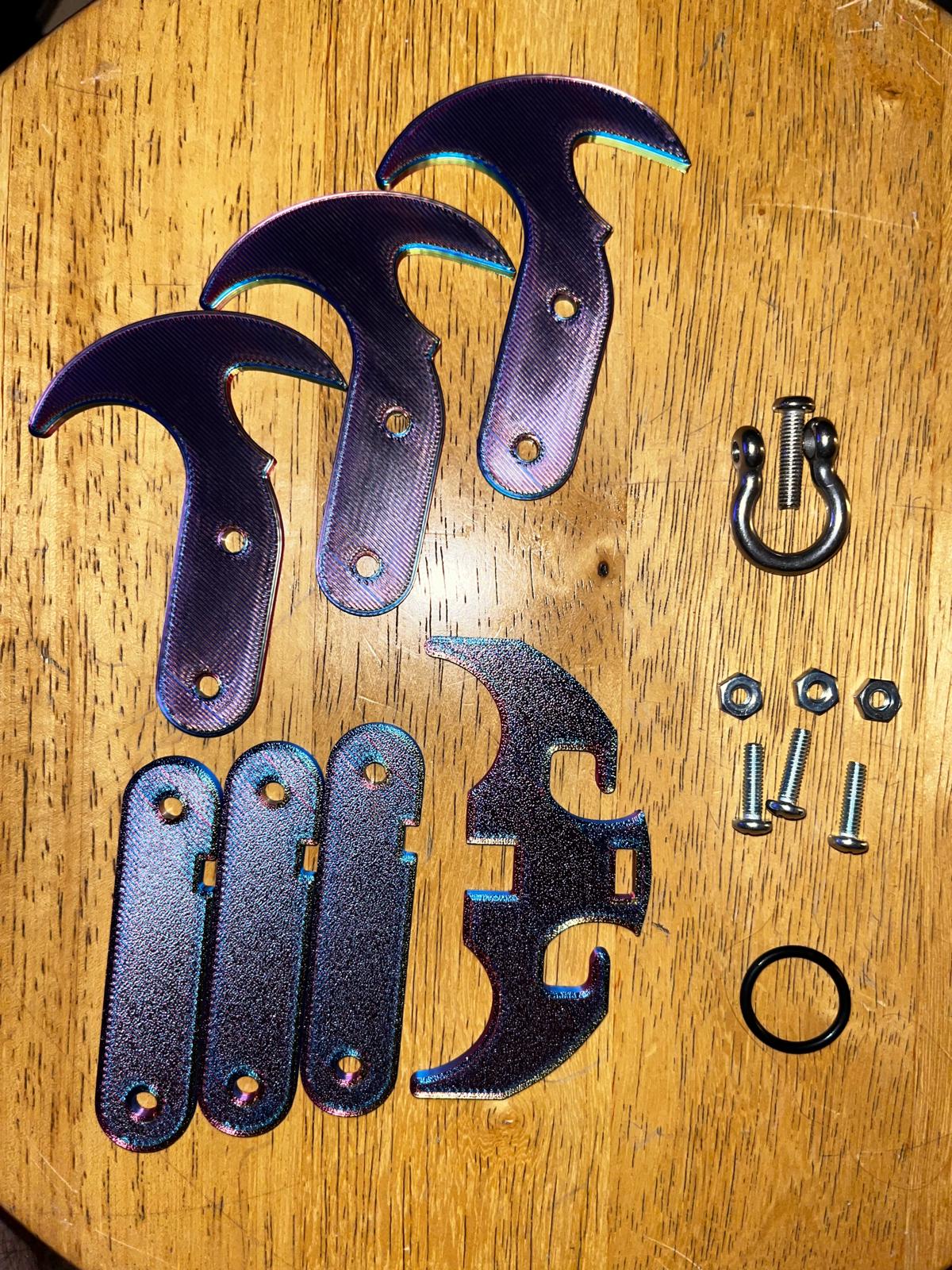

Cần lắp ráp và một số phần cứng bổ sung:

Các bộ phận in: 3x Cánh tay dưới 3x Cánh tay trên 1x Móc chữ thập

Phần cứng: 3x Vít và đai ốc #8-0.5" 1x Chốt neo hình chốt (Tôi tìm thấy cái này trên Amazon: https://a.co/d/d2lQfPU) 1x Dây chun hoặc Vòng O (tùy chọn, chỉ dùng với Móc chữ thập để giữ nó cố định.)

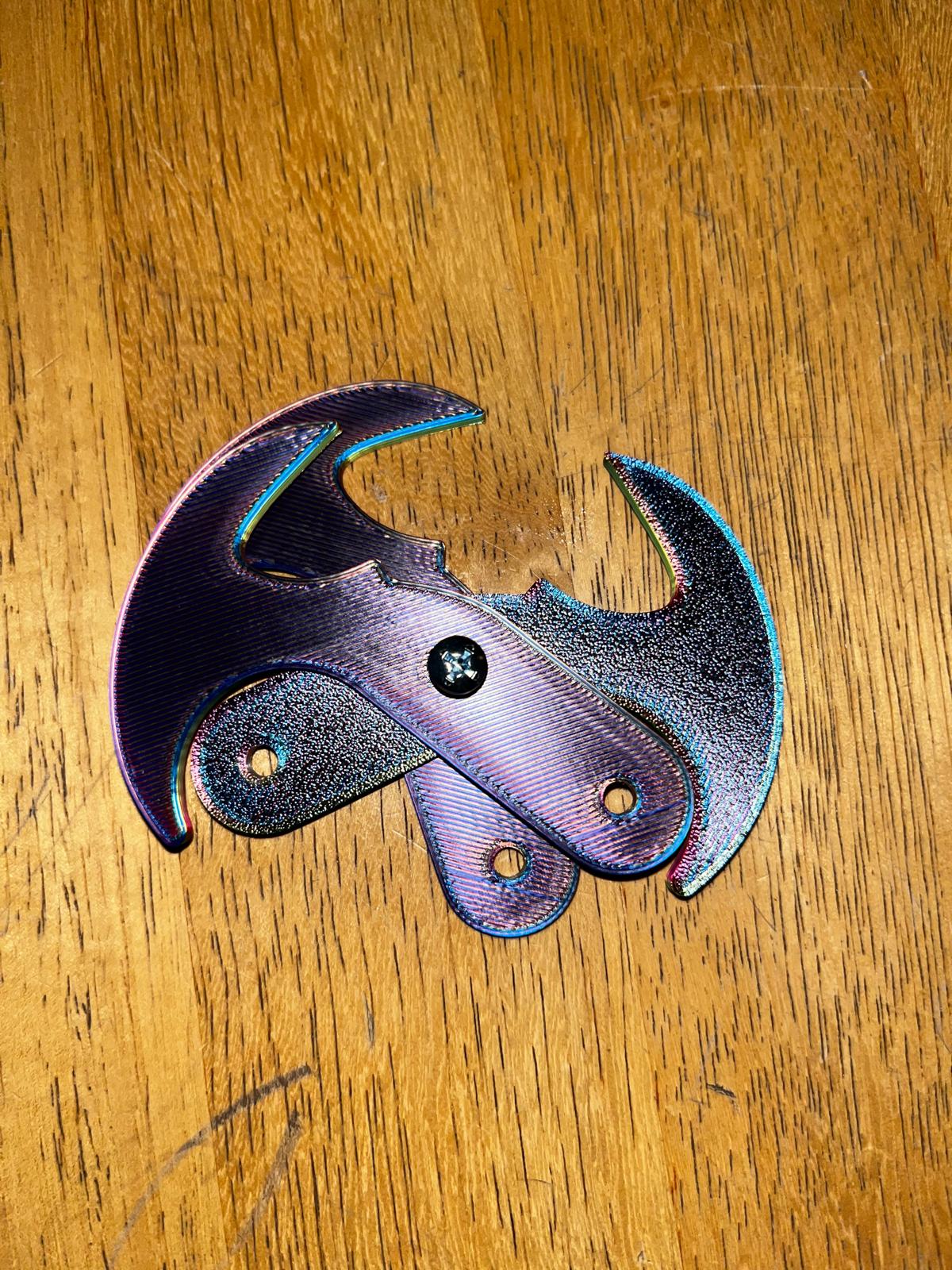

Hướng dẫn lắp ráp: Bắt đầu với ba “Cánh tay trên”, đặt chúng như trong ảnh bên dưới và luồn một con vít #8 qua lỗ trên cùng của cả ba bộ phận. Đảm bảo các cánh tay xen kẽ sao cho hai cánh tay ngoài cùng ở hướng đối diện với cánh tay thứ ba.

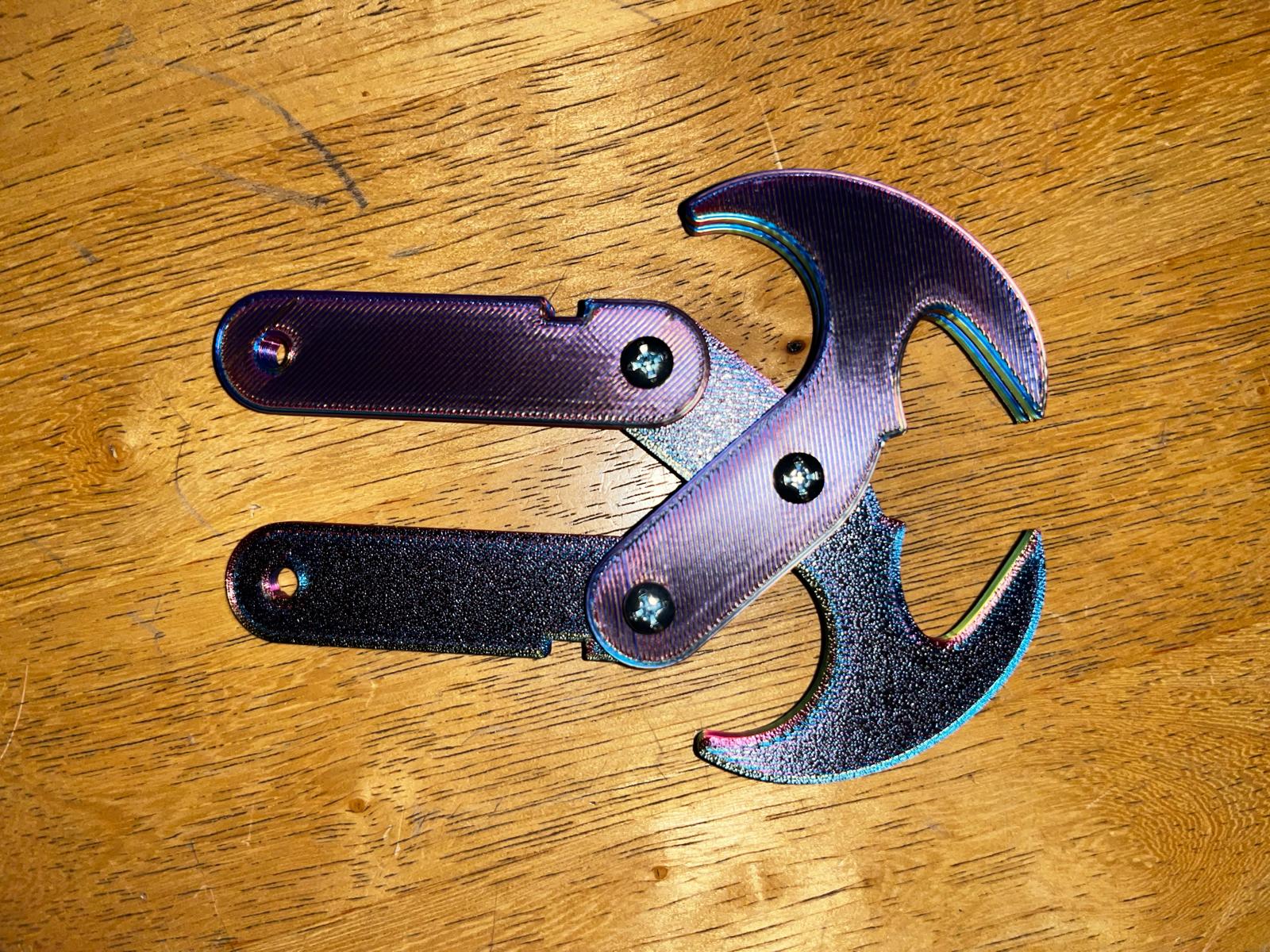

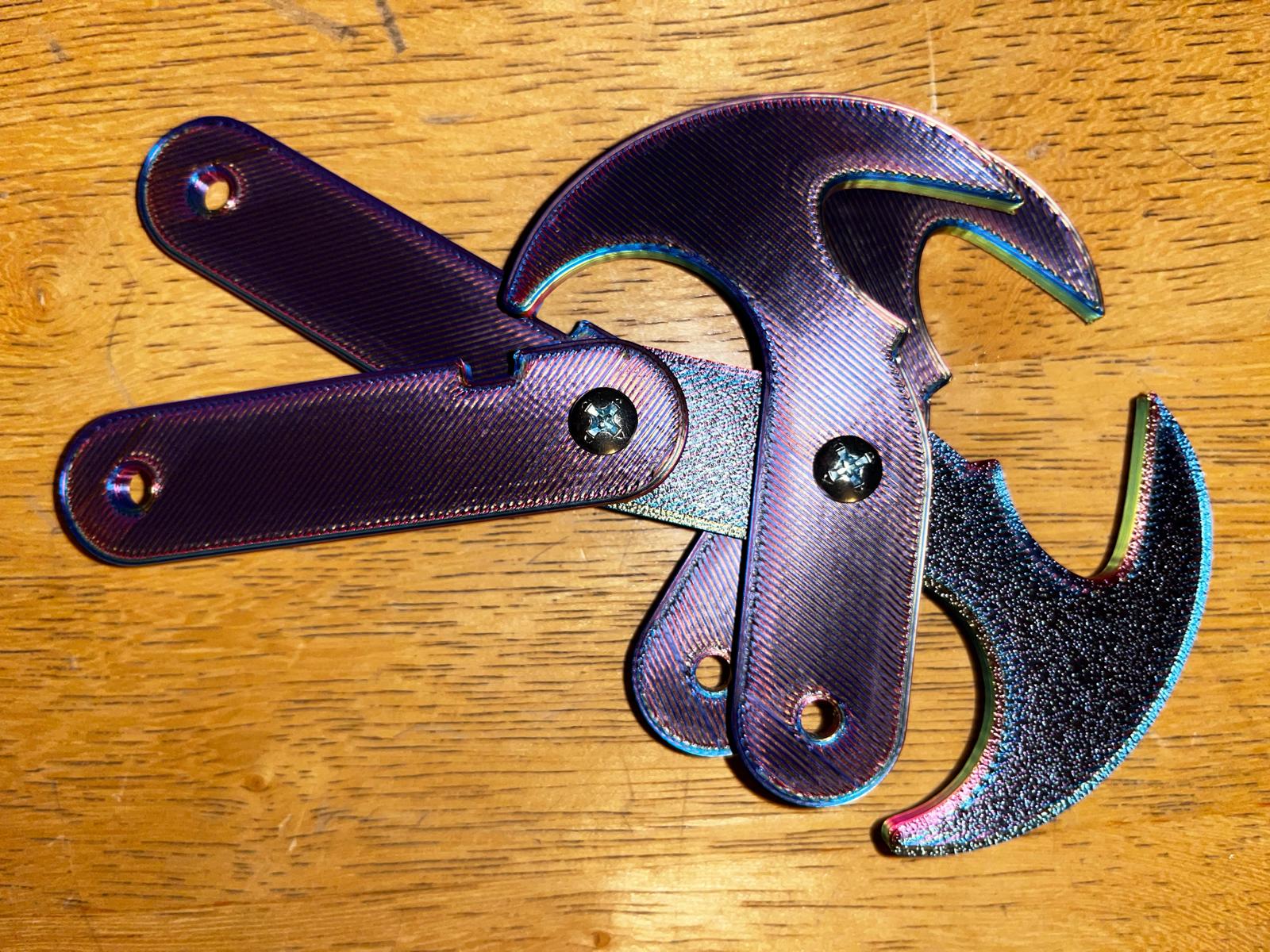

Bây giờ, đặt 2 “cánh tay dưới” vào hai bên của “cánh tay trên” giữa và luồn một con vít #8 qua hai “cánh tay dưới” và một “cánh tay trên”. Đảm bảo các rãnh ở “cánh tay dưới” gần với “cánh tay trên” và hướng ra ngoài như hình bên dưới.

Tiếp theo, đặt “cánh tay dưới” còn lại vào giữa hai “cánh tay trên” và luồn con vít #8 qua cả ba cánh tay, cũng với rãnh như trong hình dưới đây.

Cuối cùng, đặt chốt qua lỗ dưới cùng của cả 3 “cánh tay dưới”.

Móc trọng lực giờ đã hoàn thành.

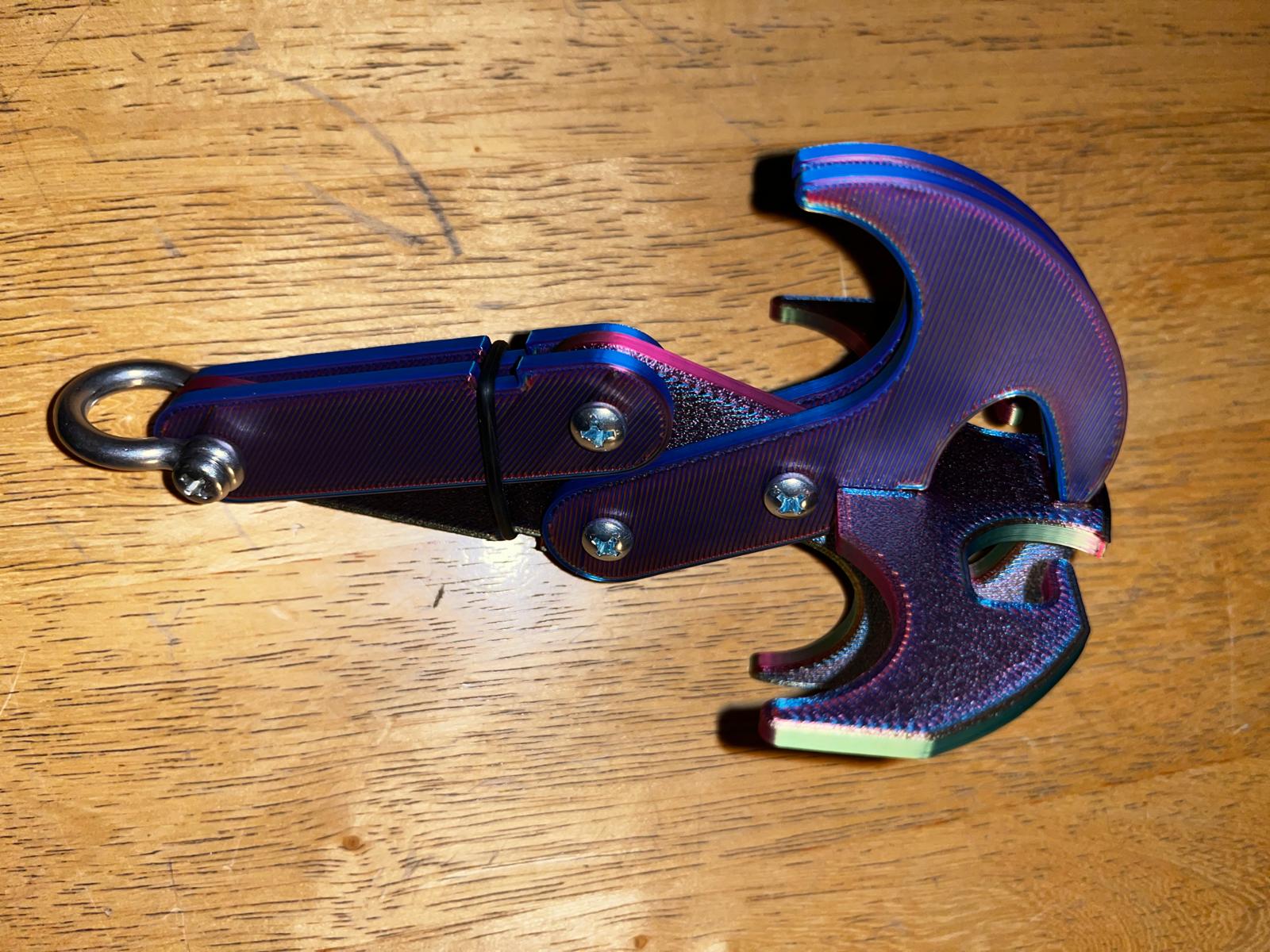

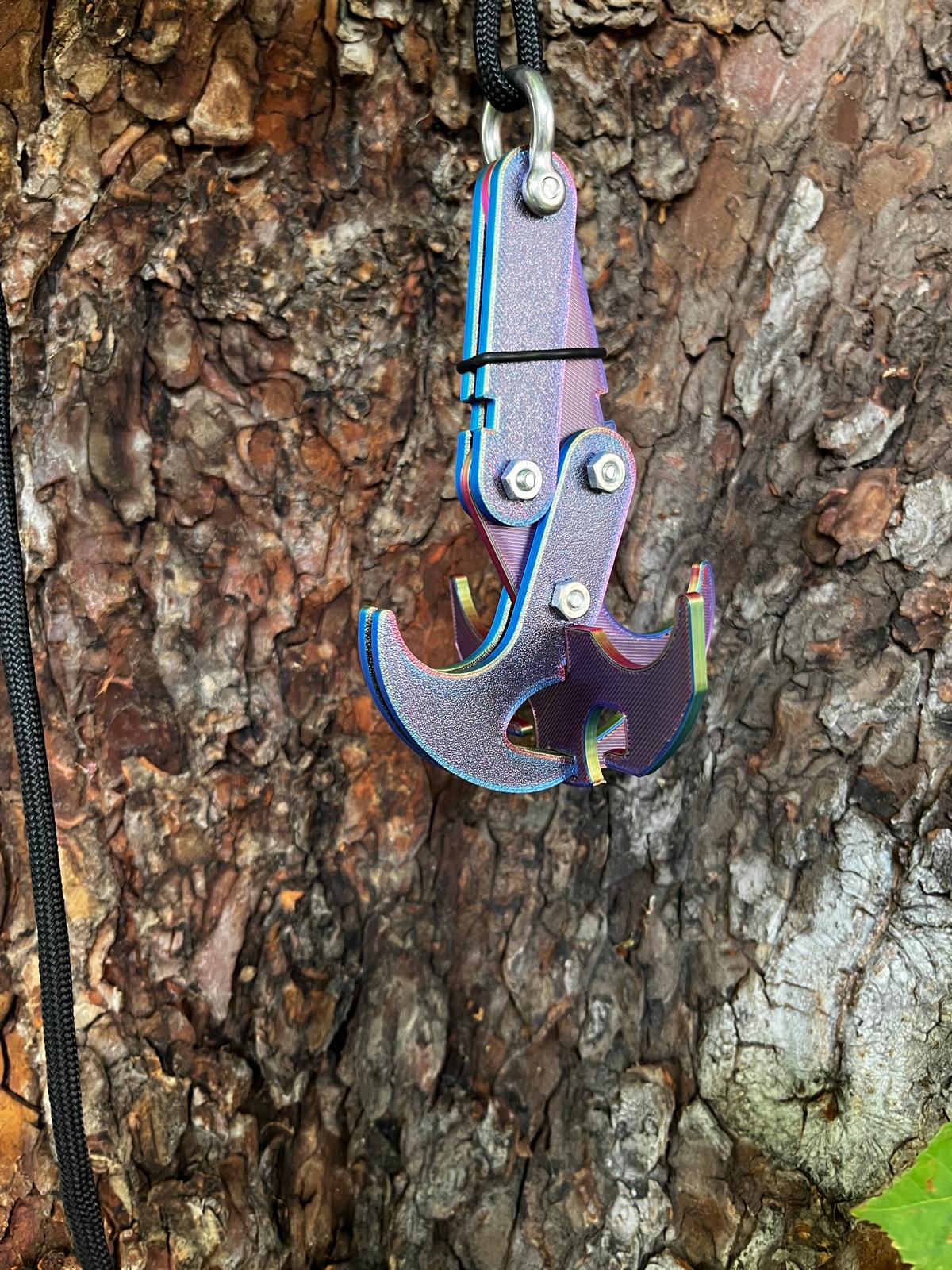

Móc trọng lực → Móc neo: Để chuyển đổi móc trọng lực thành móc neo, chỉ cần lắp bộ phận “móc chữ thập” vào các hàm của móc trọng lực, và các đầu của “cánh tay trên” sẽ đi qua lỗ hình chữ nhật ở “móc chữ thập”, do đó neo chặt “móc chữ thập” vào đúng vị trí miễn là móc trọng lực đang đóng. Nó có thể được giữ đóng bằng dây chun quấn quanh các rãnh ở “cánh tay dưới”. Ngoài ra, tôi chỉ dùng một vòng O có sẵn quanh đó như bạn thấy trong hình dưới đây.

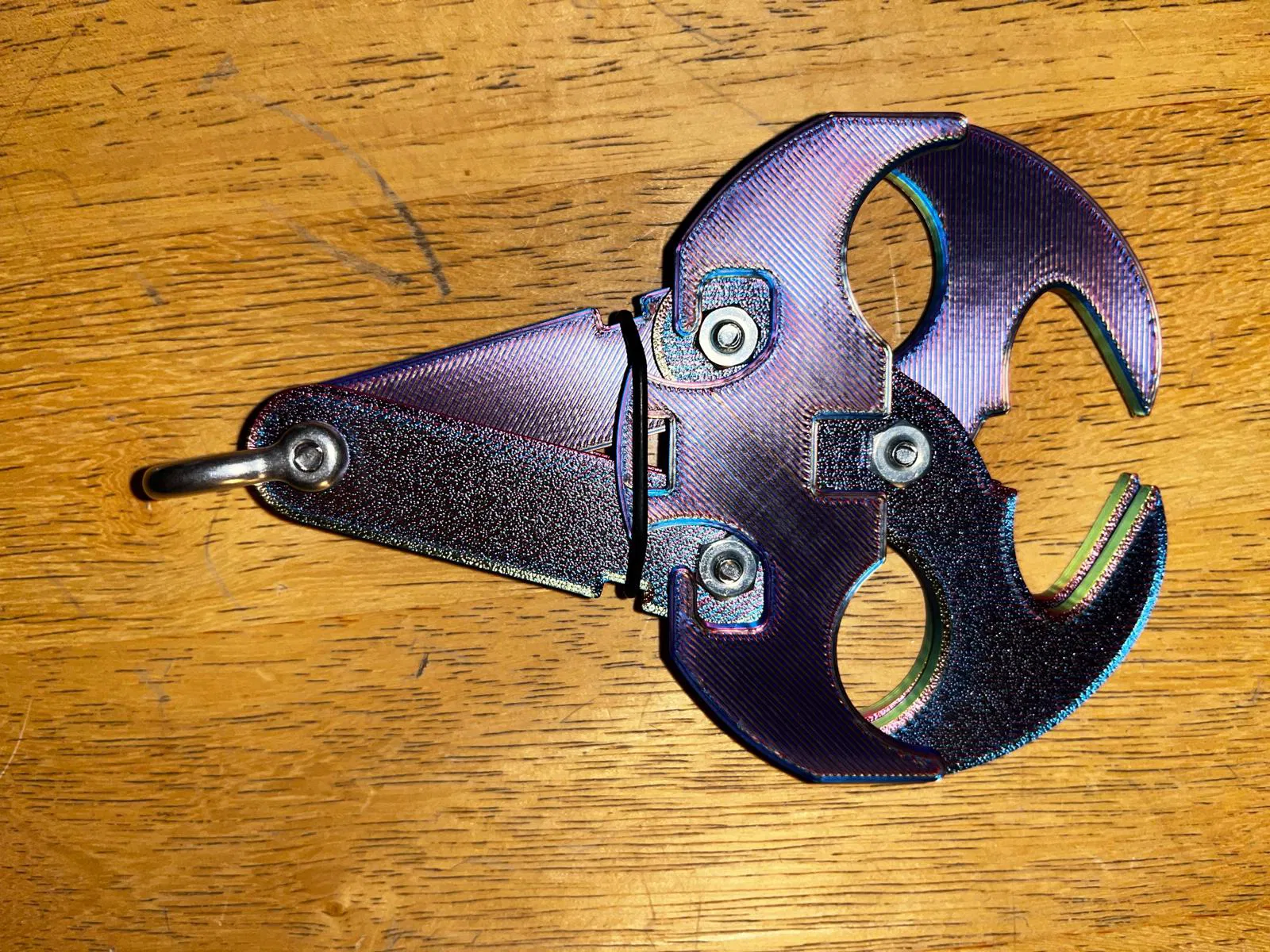

Cất giữ Móc chữ thập: Để cất “móc chữ thập”, hãy mở nhẹ móc trọng lực cho đến khi các đai ốc ở mặt sau thẳng hàng với các lỗ vuông trên “móc chữ thập” như trong hình ảnh bên dưới. Một khi chúng đã thẳng hàng, hãy sử dụng dây chun hoặc vòng O để tạo áp lực lên “móc chữ thập”.

Mẹo lắp ráp: Holes for the bolts should be loose in order to allow the gravity hook to move freely. Depending on your print settings the holes may print too tight and need to be opened up with a drill bit.

Be careful that you don't overtighten the bolts as this will also restrict the movement of the gravity hook.

Vậy là xong! Tôi hy vọng cái móc trọng lực/móc neo này sẽ phục vụ bạn tốt như nó đã từng phục vụ tôi. Tôi rất muốn xem bạn sẽ tìm ra những công dụng nào cho món đồ cắm trại nhỏ gọn này!!

Chúc bạn vui vẻ và luôn cho tôi biết nếu bạn thích bản in hoặc có bất kỳ câu hỏi nào!!

-Ricky
